[ 현장연구과제 중간보고 ] 부산 · 무안 레이더 전파환경 조사

1. [현장연구과제 중간보고]부산·무안 레이더 전파환경 조사 부산지방기상청 한 성 의

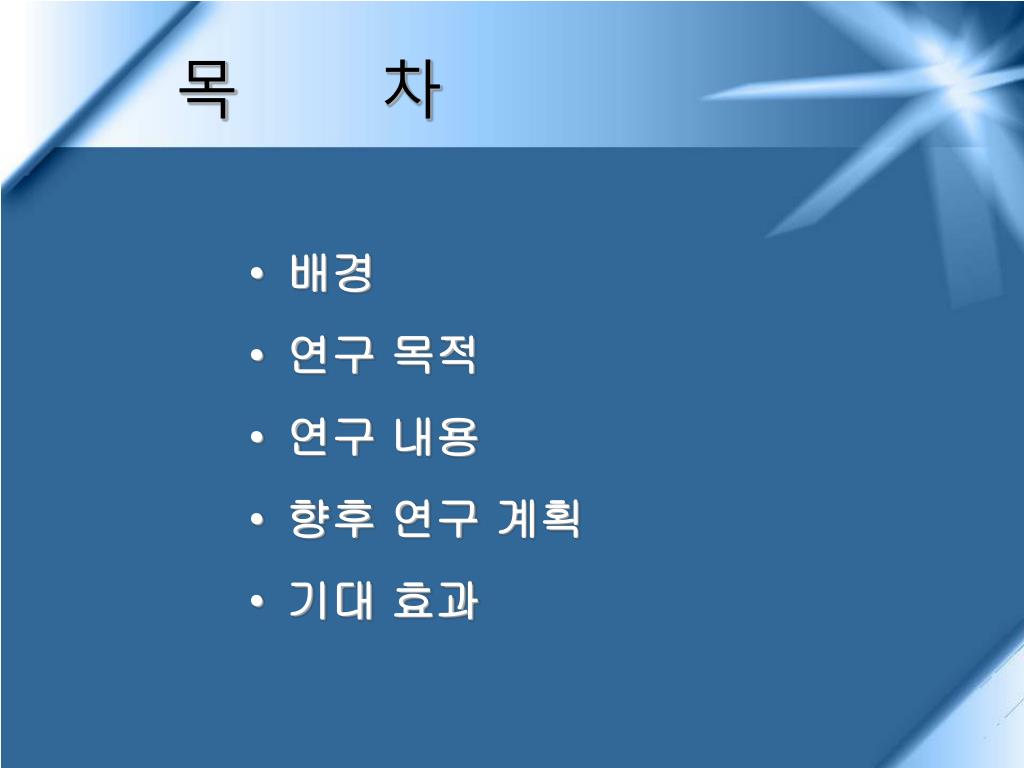

2. 목 차 • 배경 • 연구 목적 • 연구 내용 • 향후 연구 계획 • 기대 효과

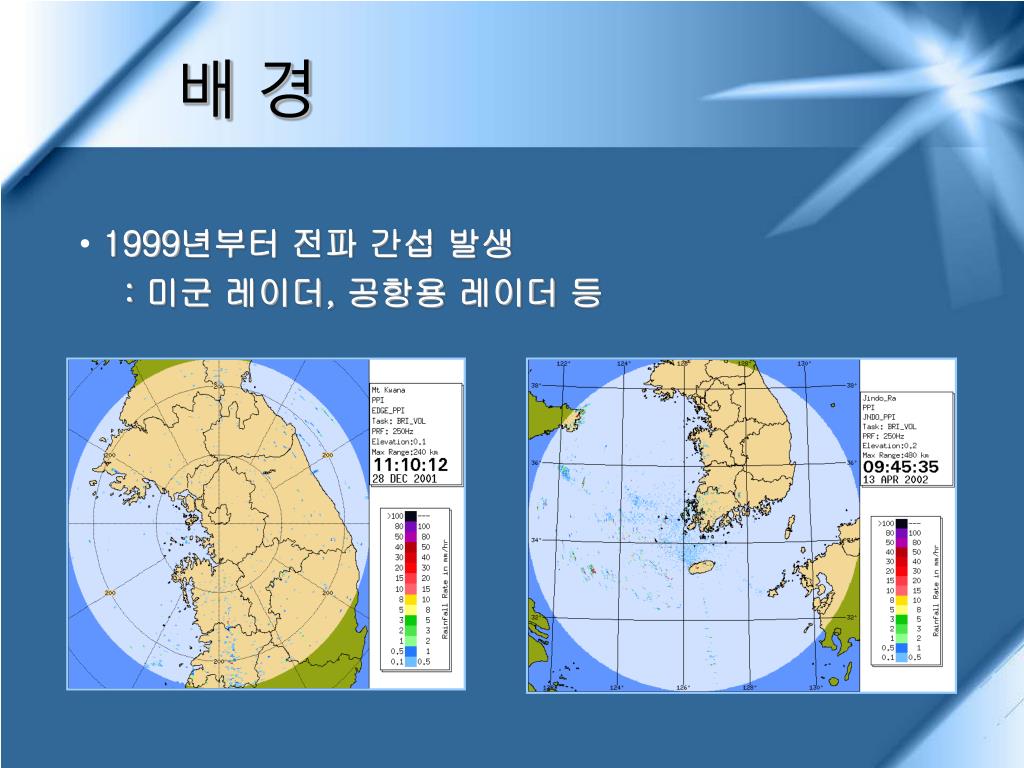

3. 1999년부터 전파 간섭 발생 • : 미군 레이더, 공항용 레이더 등 배 경

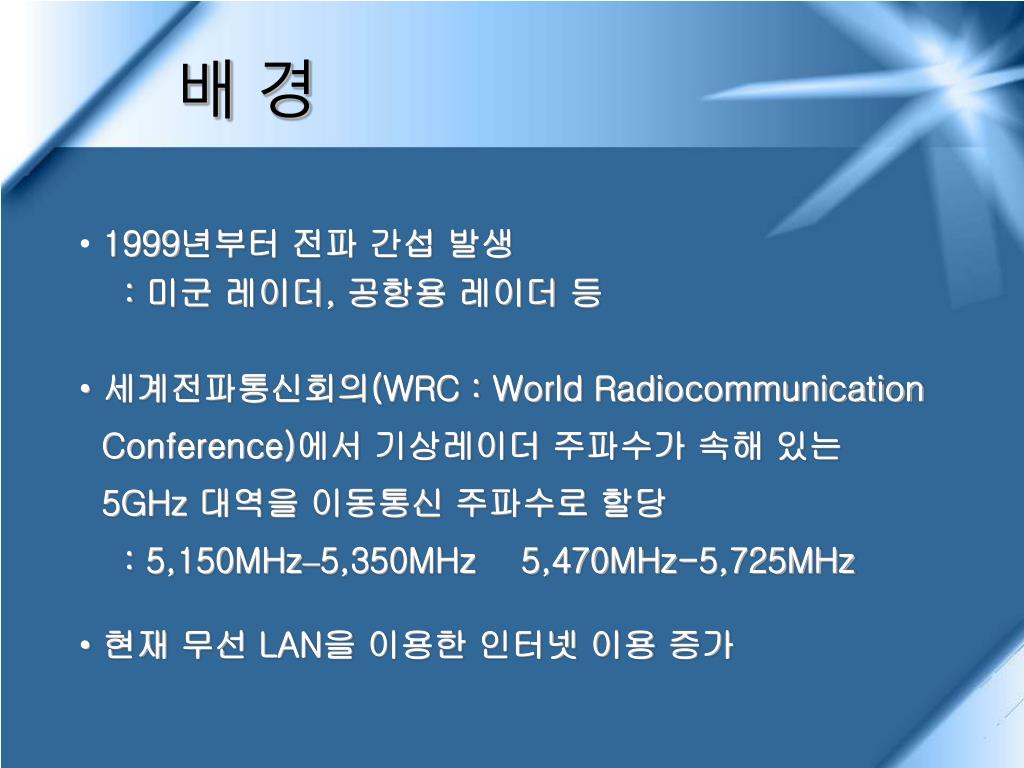

4. 배 경 • 1999년부터 전파 간섭 발생 • : 미군 레이더, 공항용 레이더 등 • 세계전파통신회의(WRC : World Radiocommunication • Conference)에서 기상레이더 주파수가 속해 있는 • 5GHz 대역을 이동통신 주파수로 할당 • : 5,150MHz–5,350MHz 5,470MHz-5,725MHz • 현재 무선 LAN을 이용한 인터넷 이용 증가

5. 목 적 • 현재 사용중인 5GHz 대역의 전파 환경과 교체 운용될 2GHz 대역에 대한 적합한 주파수 조사 -> 향후 적정 주파수 제시 • 부산레이더 싸이트의 정확한 관측 차폐각 조사 • -> 레이더 교체 시 구조물 설치에 반영 • 무안 연구용 레이더 전파 환경 조사

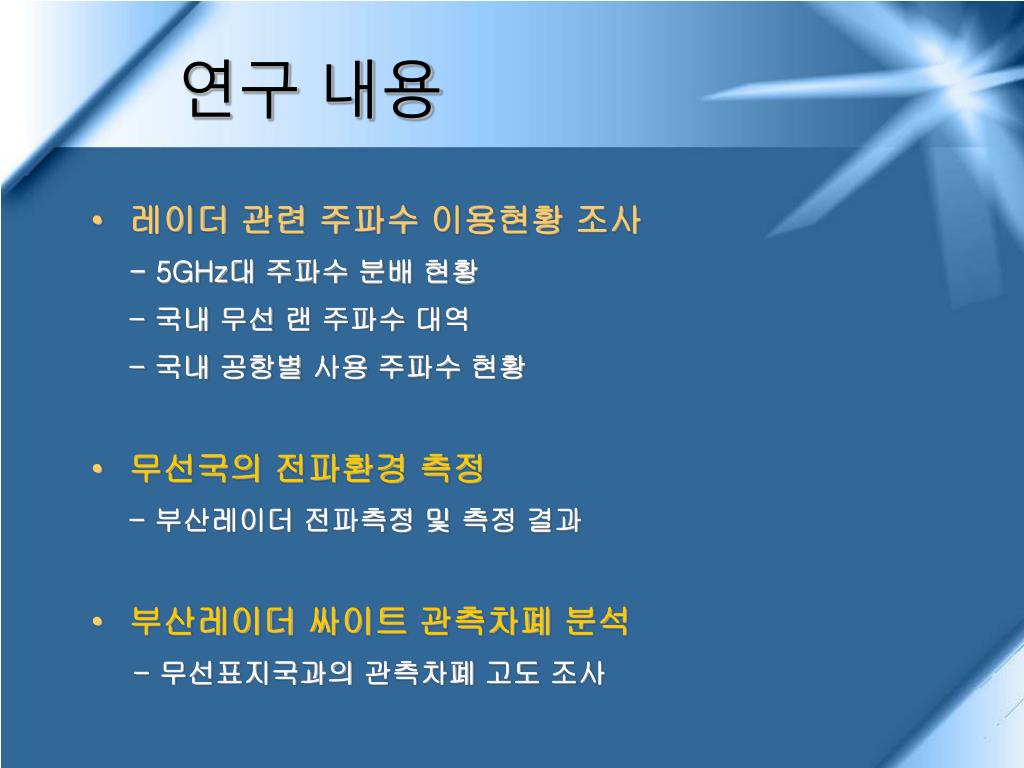

6. 연구 내용 • 레이더 관련 주파수 이용현황 조사 - 5GHz대 주파수 분배 현황 - 국내 무선 랜 주파수 대역 - 국내 공항별 사용 주파수 현황 • 무선국의 전파환경 측정 - 부산레이더 전파측정 및 측정 결과 • 부산레이더 싸이트 관측차폐 분석 - 무선표지국과의 관측차폐 고도 조사

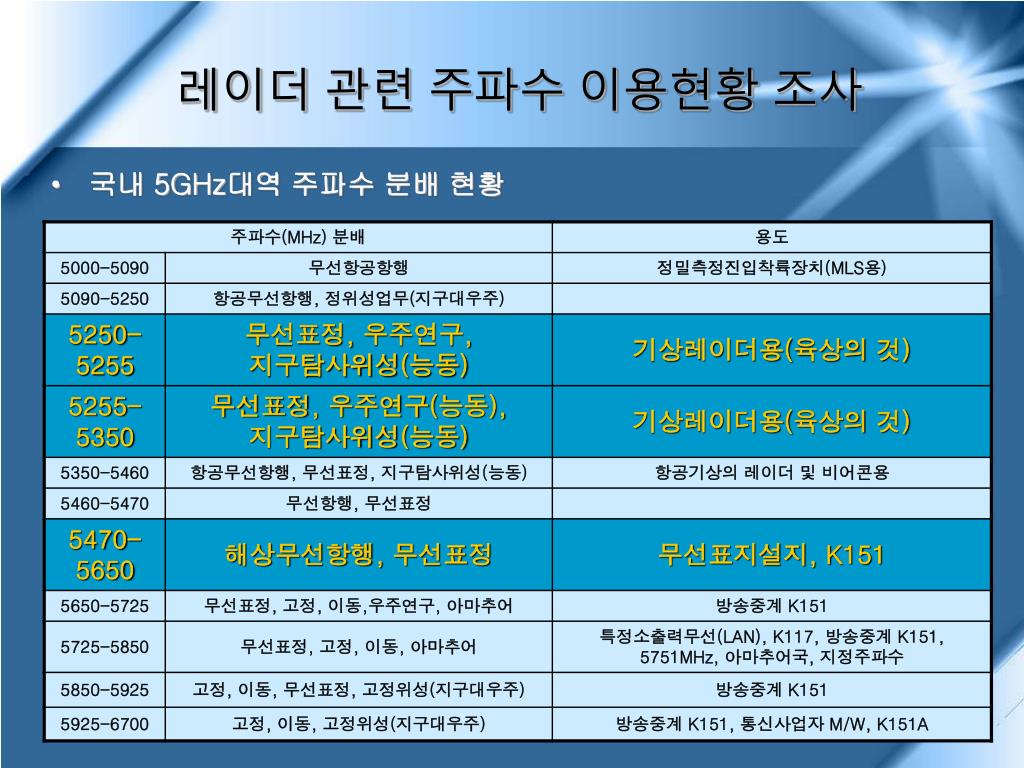

7. 레이더 관련 주파수 이용현황 조사 • 국내 5GHz대역 주파수 분배 현황

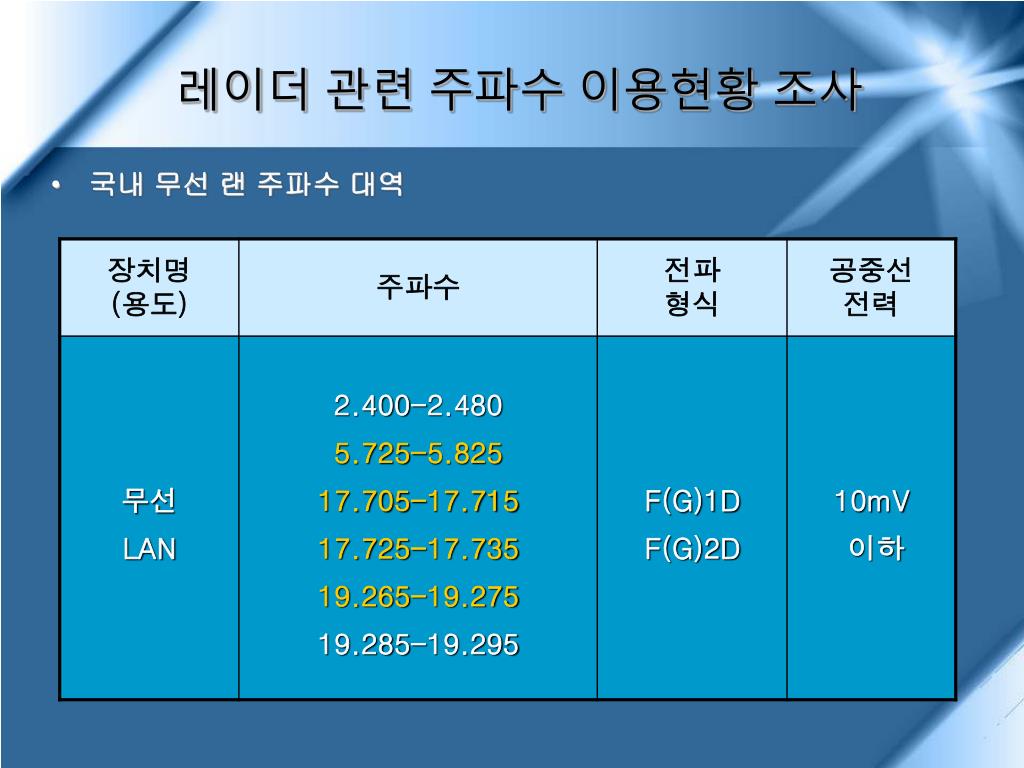

8. 레이더 관련 주파수 이용현황 조사 • 국내 무선 랜 주파수 대역

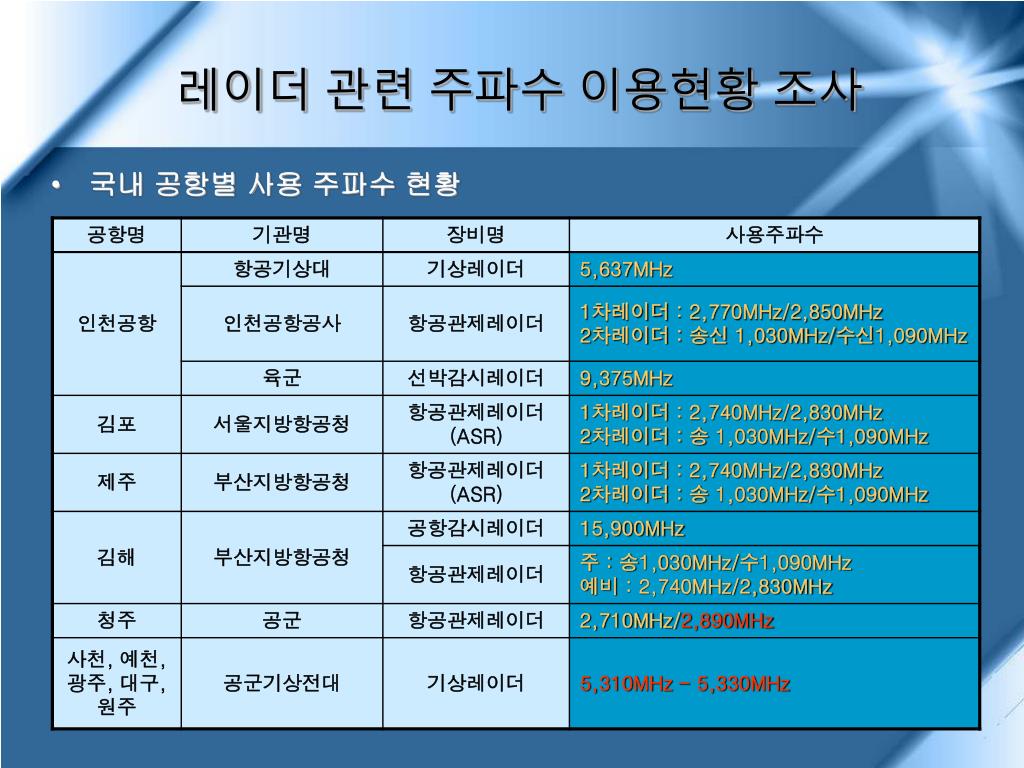

9. 레이더 관련 주파수 이용현황 조사 • 국내 공항별 사용 주파수 현황

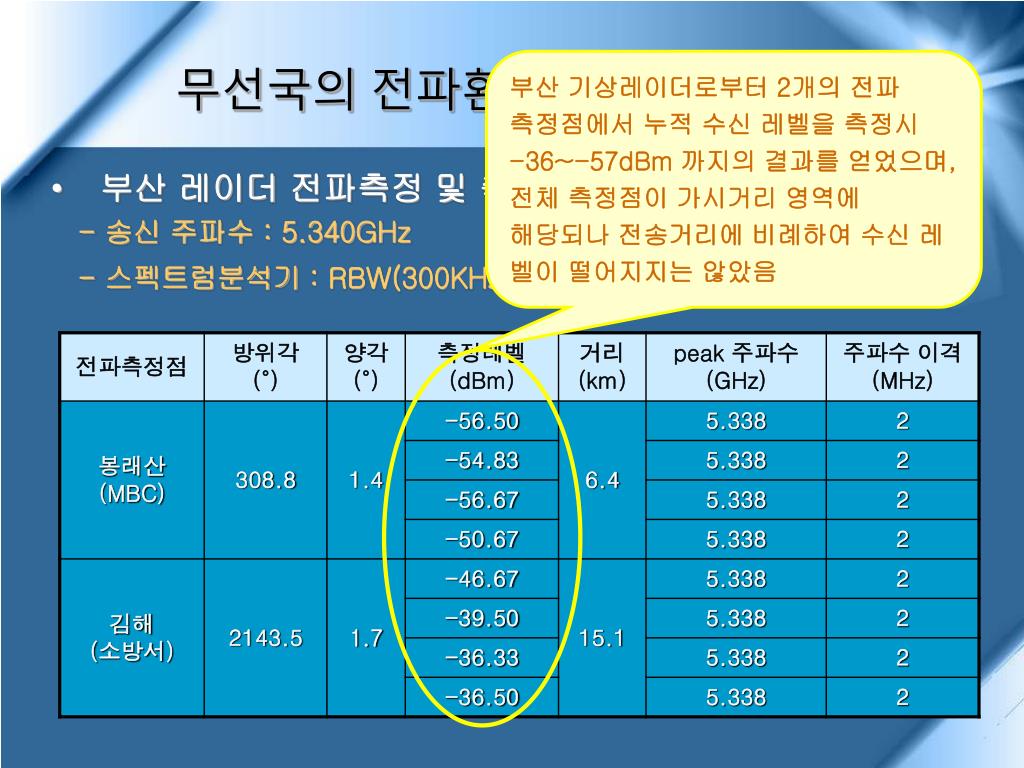

10. 부산 기상레이더로부터 2개의 전파 측정점에서 누적 수신 레벨을 측정시 -36~-57dBm 까지의 결과를 얻었으며, 전체 측정점이 가시거리 영역에 해당되나 전송거리에 비례하여 수신 레벨이 떨어지지는 않았음 무선국의 전파환경 측정 • 부산 레이더 전파측정 및 측정 결과 • - 송신 주파수 : 5.340GHz • - 스펙트럼분석기 : RBW(300KHz), VBW(100KHz), SWP(333ms)

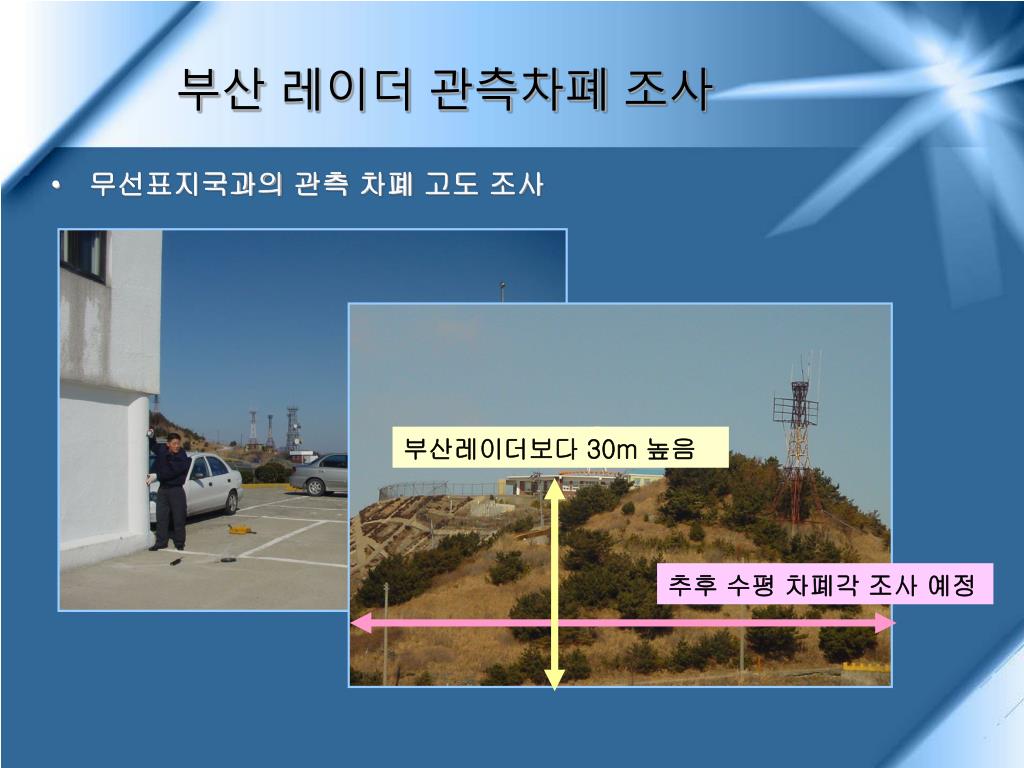

11. 부산레이더보다 30m 높음 추후 수평 차폐각 조사 예정 부산 레이더 관측차폐 조사 • 무선표지국과의 관측 차폐 고도 조사

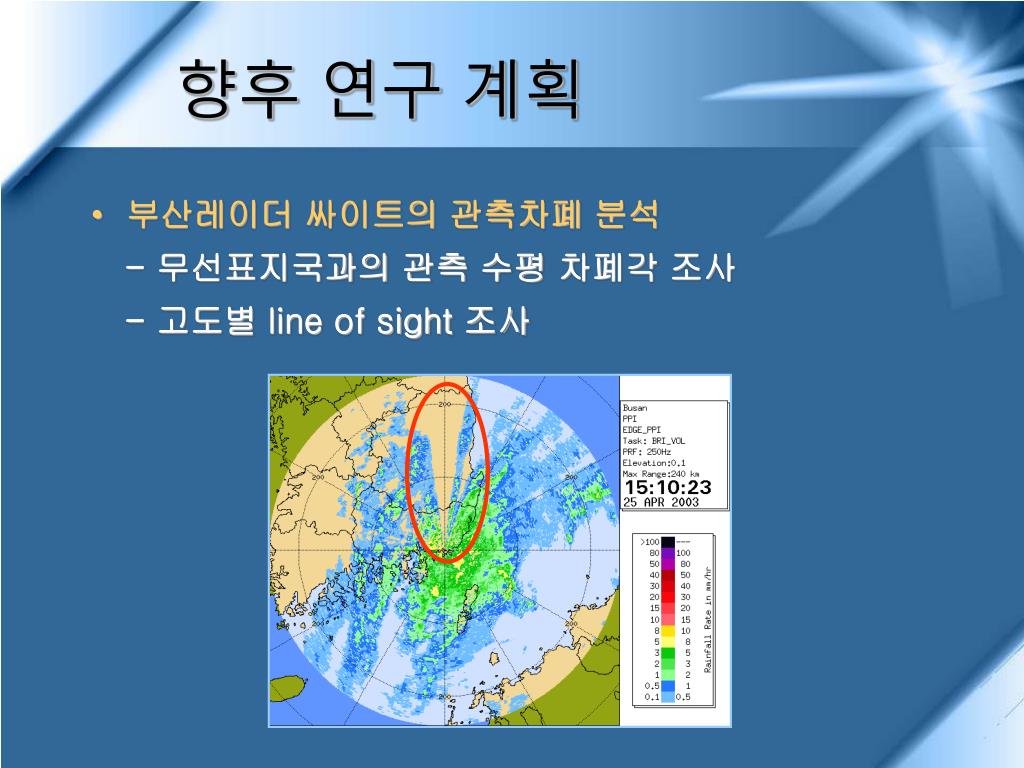

12. 향후 연구 계획 • 부산레이더 싸이트의 관측차폐 분석 • - 무선표지국과의 관측 수평 차폐각 조사 • - 고도별 line of sight 조사

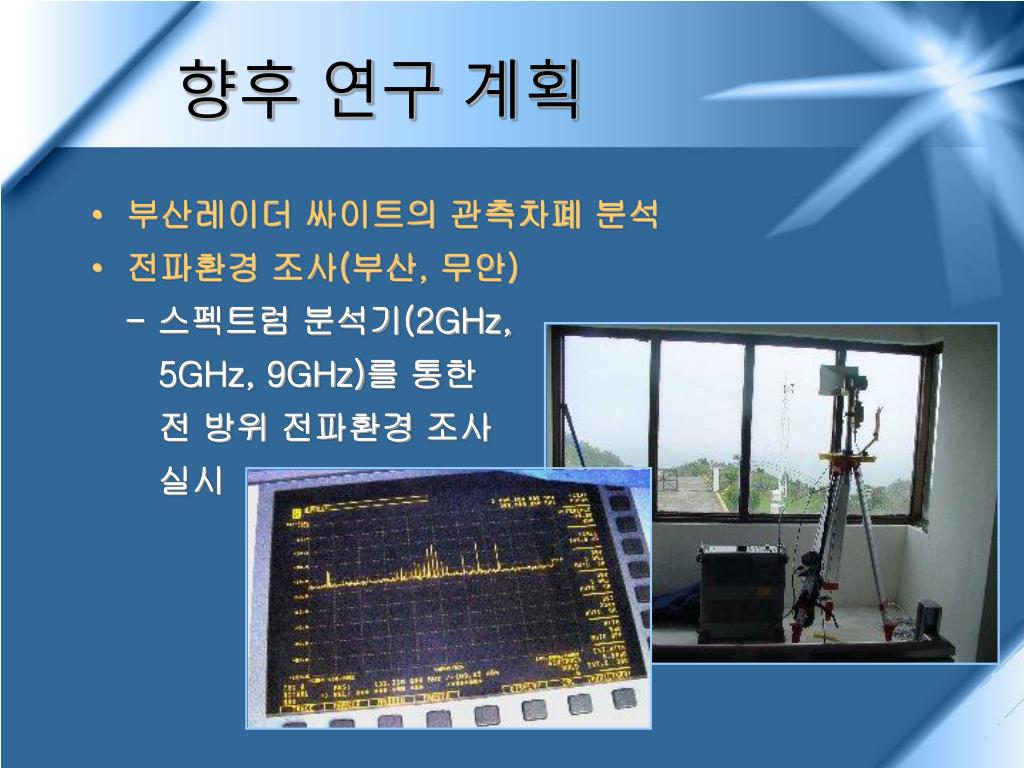

13. 향후 연구 계획 • 부산레이더 싸이트의 관측차폐 분석 • 전파환경 조사(부산, 무안) • - 스펙트럼 분석기(2GHz, • 5GHz, 9GHz)를 통한 • 전 방위 전파환경 조사 • 실시

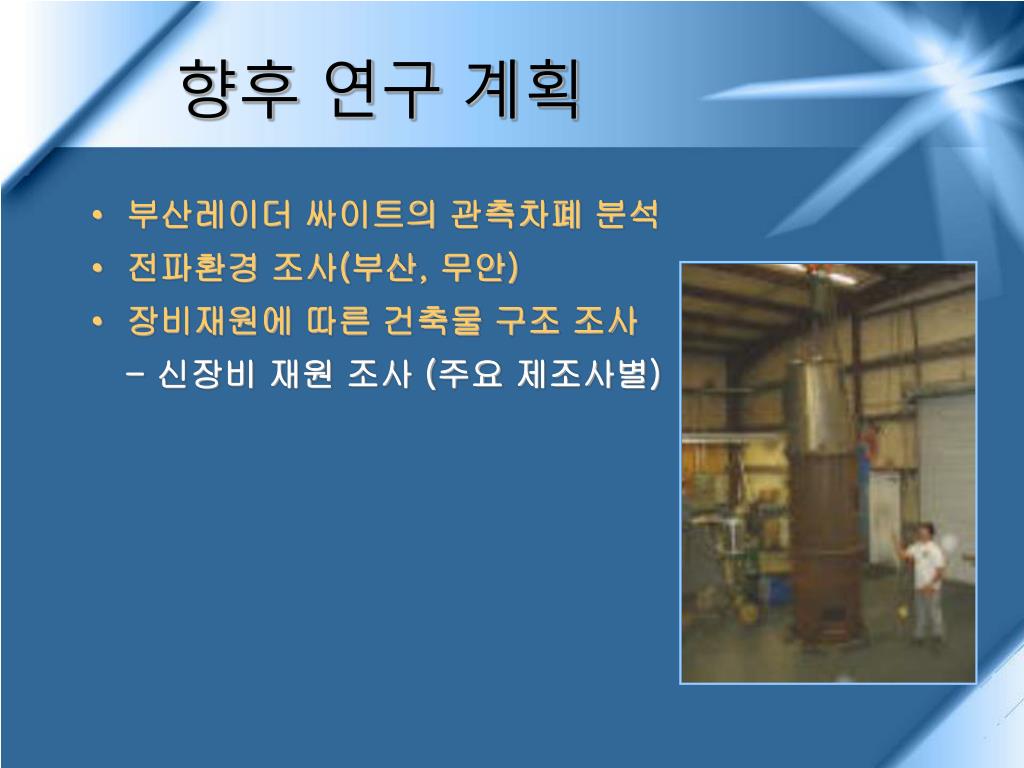

14. 향후 연구 계획 • 부산레이더 싸이트의 관측차폐 분석 • 전파환경 조사(부산, 무안) • 장비재원에 따른 건축물 구조 조사 • - 신장비 재원 조사 (주요 제조사별)

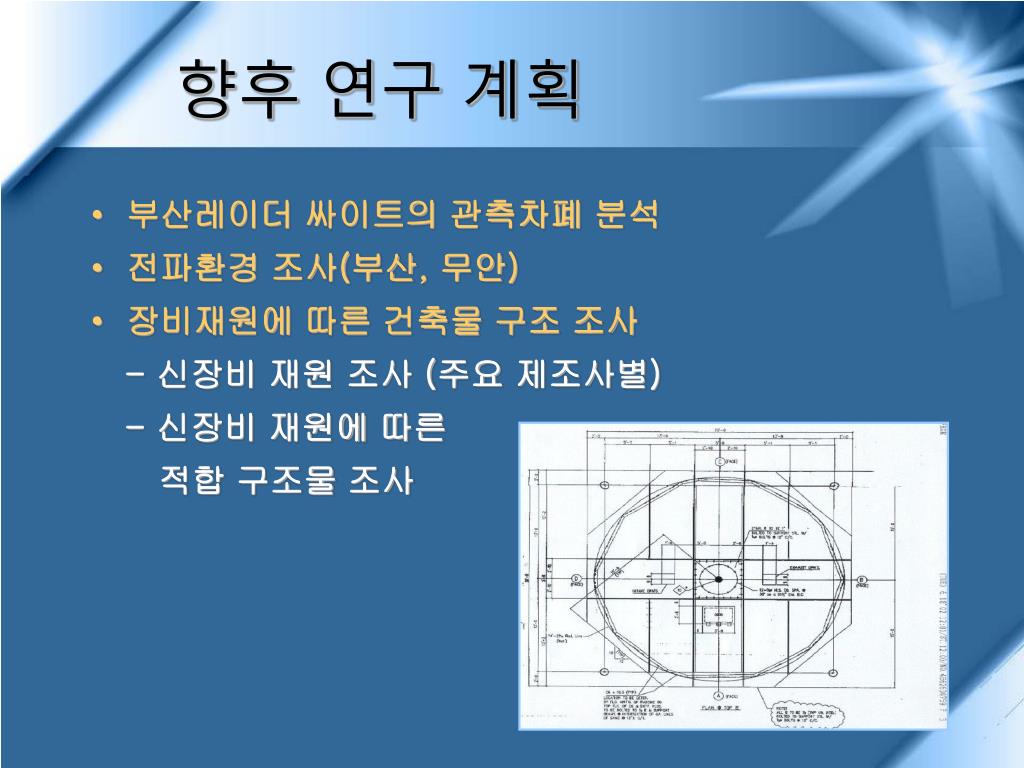

15. 향후 연구 계획 • 부산레이더 싸이트의 관측차폐 분석 • 전파환경 조사(부산, 무안) • 장비재원에 따른 건축물 구조 조사 • - 신장비 재원 조사 (주요 제조사별) • - 신장비 재원에 따른 • 적합 구조물 조사

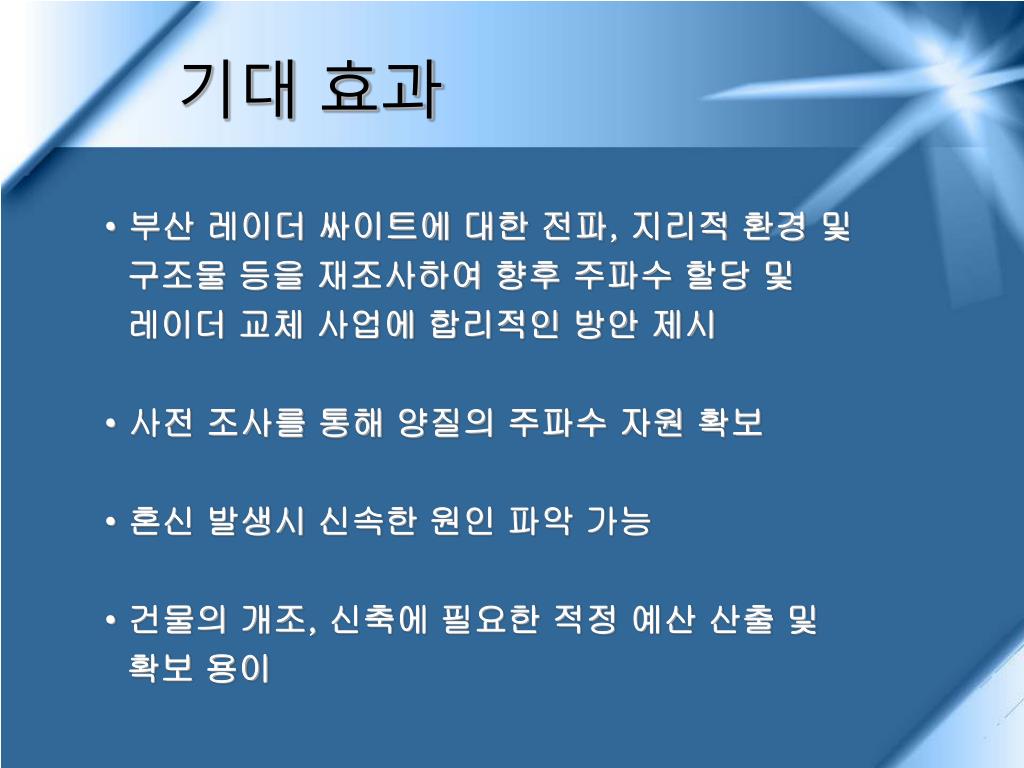

16. 기대 효과 • 부산 레이더 싸이트에 대한 전파, 지리적 환경 및 • 구조물 등을 재조사하여 향후 주파수 할당 및 • 레이더 교체 사업에 합리적인 방안 제시 • 사전 조사를 통해 양질의 주파수 자원 확보 • 혼신 발생시 신속한 원인 파악 가능 • 건물의 개조, 신축에 필요한 적정 예산 산출 및 • 확보 용이

17. 감사합니다
