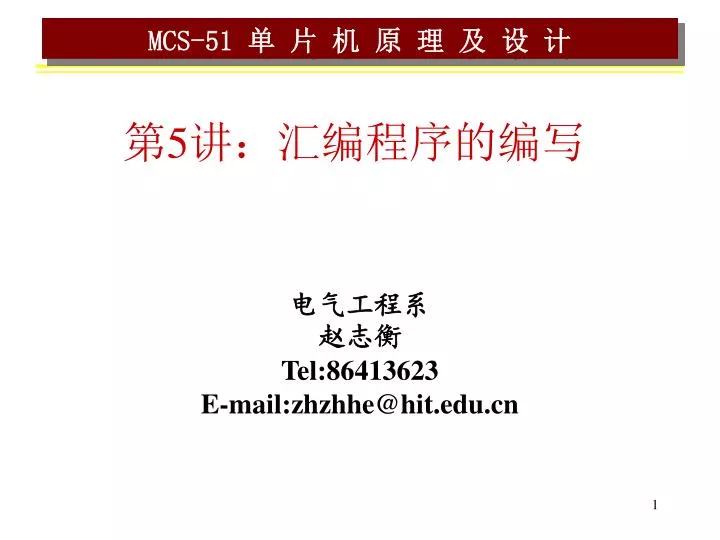

  1. MCS-51 单 片 机 原 理 及 设 计 第5讲：汇编程序的编写 电气工程系 赵志衡 Tel:86413623 E-mail:zhzhhe@hit.edu.cn

  2. MCS-51 汇 编 程 序 的 编 写 课程主要内容 • 汇编程序的基本知识 • 常用汇编程序设计方法

  3. 汇编程序的基本知识 汇编指令的基本结构： [标号]：操作码助记符 [第1操作数],[第2操作数]；[注释] Loop1: mov a, #0ffh; 累加器A赋值为ff mov a,#10h mov a,#16 标号：表示该指令所在的符号地址，一般由字母和数字组成， 第一位为字母，其余位为字母、数字任选。 操作码助记符、第1操作数和 第2操作数：指令的核心部分。对于某些指令可能不存在完整的两个操作数。 注释：是由用户加入的文本，对汇编程序不起任何作用，只是方便阅读。 * 第1操作数又称目的操作数，第2操作数又称源操作数 ** 51不区分大小写

  4. 汇编程序的基本知识 • 汇编语言的构成 • 指令性语句（51指令系统） • 指示性语句：伪指令 • 伪指令：伪指令不属于MCS51指令系统中的指令，它是程序员发给汇编程序的命令，也称为汇编程序控制命令。 • 程序设计流程

  5. 常用的部分伪指令 • ORG • END • EQU • DB

  6. 伪指令简介 ORG 起点指令 ORG addr16 org 0000h ORG指令用于指明程序代码或数据块在存储器中的起始地址。addr16代表一个16位地址，即程序或数据块的首地址。  EQU 等值指令 标号 EQU 表达式 aaa equ 30h bbb equ 40H mov a,aaa mov a,#bbb+1  EQU指令用于为程序中的任意标号赋值。 程序中的常量通常可以用标号代替，便于修改。  主程序前要先用equ指令为常量标号赋值。

  7. 伪指令简介  DB 定义字节指令 [标号]：DB 数据列表 DB指令用于定义字节型数据或数据串，并将数据作为常数填入指定的存储器单元中。 END 结束汇编指令 [标号]：END END指令置于程序结尾处，作为源程序结束的标志。

  8. 程序设计流程 （1）明确要求和要达到的目的 （2）确定解决问题的计算方法和步骤 （3）画出流程图 （4）分配内存地址 （5）按流程图编写程序 （6）上机汇编、调试、修改直至最后确定源程序

  9. …… 程序结构： 分支结构 子程序结构 复合结构：多种程序结构的组合 顺序结构 循环结构

  10. 简单程序（顺序结构） • 大量使用数据传送类指令 • 注意正确选择指令以提高效率

  11. Org 0h Ljmp 2000h ORG 2000H MOV R0,#22H MOV @R0,#00 MOV A,20H XCHD A,@R0 ORL 22H,#30H SWAP A ORL A,#30H MOV 21H,A z：SJMP z END 15BYTE ,11T MOV A,20H MOV B,#10H DIV AB ORL B,#30H MOV 22H,B ORL A,#30H MOV 21H,A SJMP $ END 15BYTE 14T 将20H单元内的压缩BCD码变换成相应ASCII码放在21H、22H中

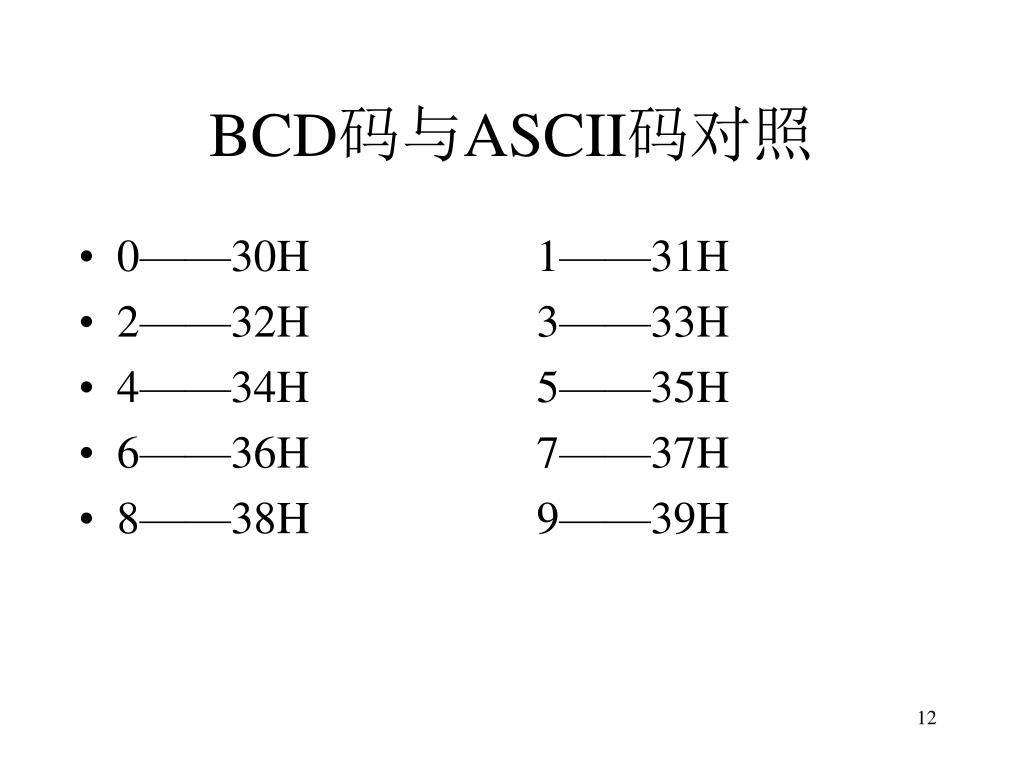

  12. BCD码与ASCII码对照 • 0——30H 1——31H • 2——32H 3——33H • 4——34H 5——35H • 6——36H 7——37H • 8——38H 9——39H

  13. 分支程序 • 根据程序要求无条件或有条件改变程序执行的顺序，选择程序的流向 • 特点：程序中含有转移类指令 • 关键：正确选用转移指令

  14. 正确运用转移指令 • 无条件分支程序 • 程序设计者事先设计好的 • LJMP • 有条件分支程序 • 根据已经执行的程序中标志位、A或内部RAM的某些位的结果决定程序的流向 • JZ/JNZ、CJNE、DJNZ、位控制转移类指令 （JC、JNC、JB、JNB、JBC）

  15. 注 意 • 使用条件转移指令形成分支前 一定保证供条件转移指令进行判别的条件是有意义的。 JC LOOP • 正确选定所用的转移条件及转移目标地址

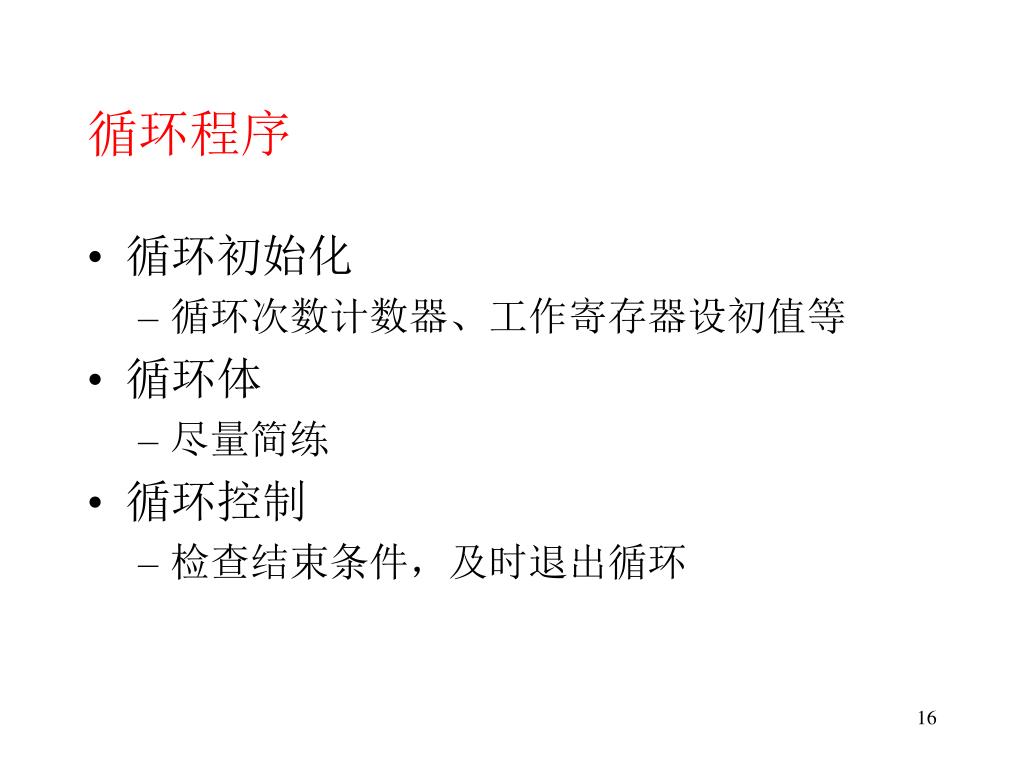

  16. 循环程序 • 循环初始化 • 循环次数计数器、工作寄存器设初值等 • 循环体 • 尽量简练 • 循环控制 • 检查结束条件，及时退出循环

  17. 注意循环嵌套 允许外重循环嵌套内重循环 循环体不能交叉 不能从循环程序外部跳入循环程序内部

  18. 例：10个数据排序 • 常用气泡法（两两比较法）：它先使E0和E1进行比较，若E0>E1,则两数交换,否则不动,然后E1和E2进行比较,按同样的原则,决定是否交换,一直比较下去,最后完成E8和E9的比较及交换。经过10-1次比较后，E9位置必然得到数组中的最大值。犹如一个气泡冒到水顶，如此循环即可完成排序。

  19. Size equ 10 Change equ 00H Sort: mov rO, #50H mov r7, #Size-l clr Change Goon: Mov a, @r0 Inc r0 mov B, @r0 cjne a, B, NotEqual sjmp Next NotEqual: jc Next setb Change xch a, @r0 dec rO xch a, @r0 inc rO Next: Djnz r7, Goon Jb Change, Sort Ljmp $ end 将RAM地址为50H~59H中的10个数据,从小到大进行排序(实验1)

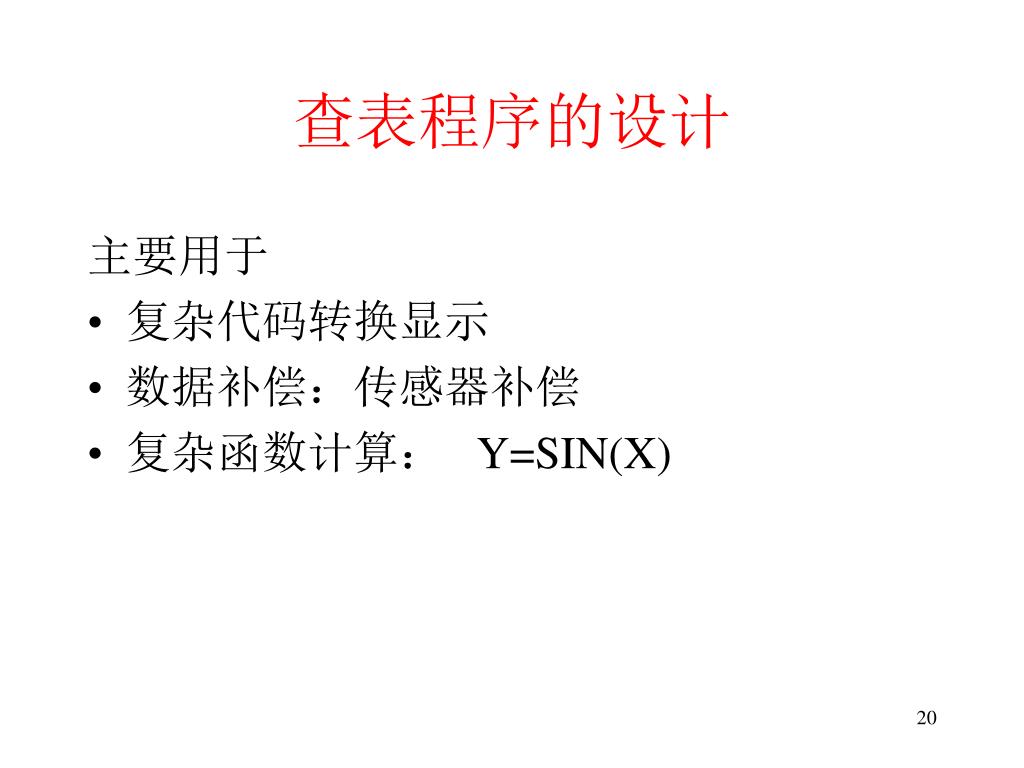

  20. 查表程序的设计 主要用于 • 复杂代码转换显示 • 数据补偿：传感器补偿 • 复杂函数计算： Y=SIN(X)

  21. 查表指令 • 在51中建议使用的查表指令为 MOVC A，@A+DPTR 最好不用 MOVC A,@A+PC ！

  22. 查表指令的使用 例 求0~9的平方 ORG 0000H LJMP A1 ORG 0080H A1: NOP NOP MOV SP,#60H MOV DPTR,#2000H MOV A,#03H；将0~9之内任意一个数赋值给A。 MOVC A,@A+DPTR A2: SJMP A2 ORG 2000H DB 00h,01h,04h,09h,10h,19h,24h,31h,40h,51h END

  23. 查表指令的使用 例 求0~9的平方 ORG 0000H LJMP A1 ORG 0080H A1: NOP NOP MOV SP,#60H MOV DPTR,#tab MOV A,#03H；将0~9之内任意一个数赋值给A。 MOVC A,@A+DPTR A2: SJMP A2 Tab: DB 00h,01h,04h,09h,10h,19h,24h,31h,40h,51h END

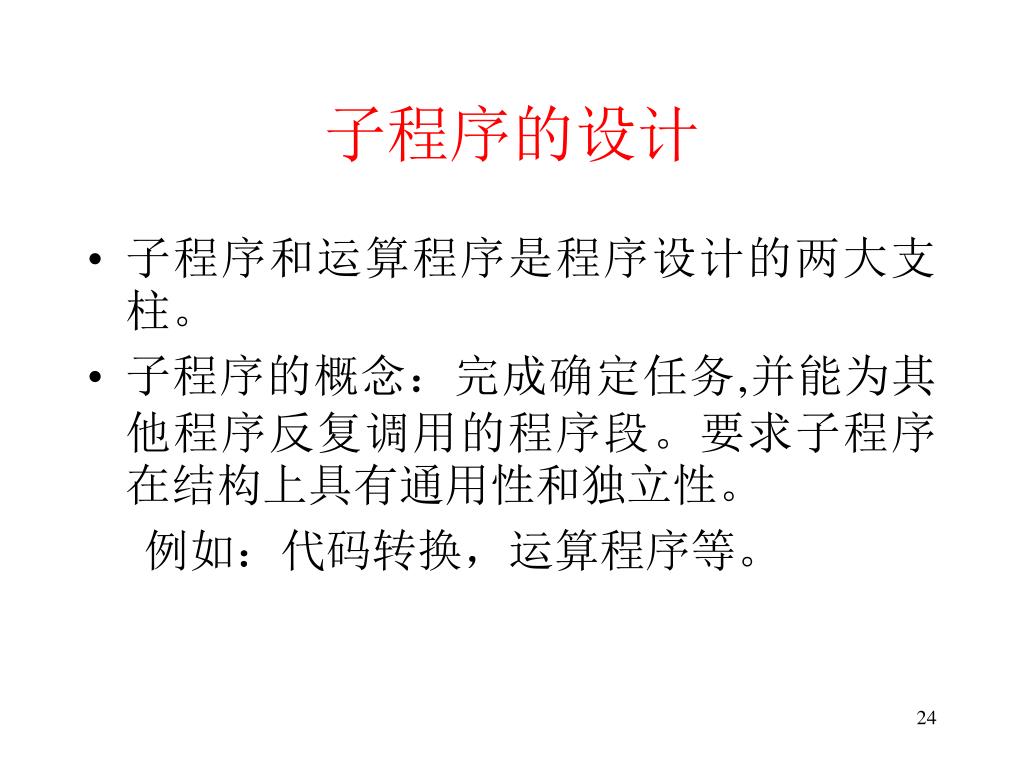

  24. 子程序的设计 • 子程序和运算程序是程序设计的两大支柱。 • 子程序的概念：完成确定任务,并能为其他程序反复调用的程序段。要求子程序在结构上具有通用性和独立性。 例如：代码转换，运算程序等。

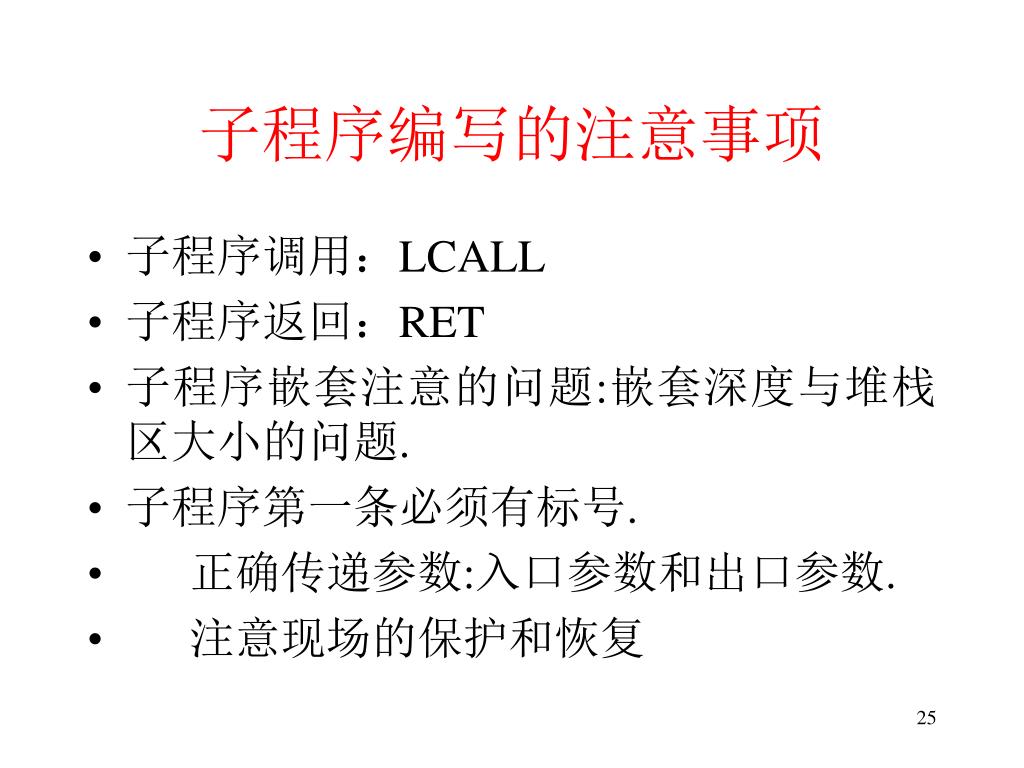

  25. 子程序编写的注意事项 • 子程序调用：LCALL • 子程序返回：RET • 子程序嵌套注意的问题:嵌套深度与堆栈区大小的问题. • 子程序第一条必须有标号. • 正确传递参数:入口参数和出口参数. • 注意现场的保护和恢复

  26. 子程序的参数传递 （方法很多）  通过寄存器传递 MAIN: MOV R0,#30H MOV R7,#0AH ACALL SUBR mov b,r1 …………. SUBR: PUSH a mov a,r7 clr c subb a,r0 mov r1,a pop a ret end

  27. 作业1：硬件的基本操作  如何对sfr中的内容进行读写？ 如何对52系列单片机的高128字节RAM进行读写？  如何读出片外数据存储器字节地址为2000H中的内容？

  28. 作业2：显示子程序编制 • 编制一个显示子程序 • 要求：待显示量存放在R1中，得到的显示码存放在R2中。 • 数码管段与数据位关系，显示为低电平驱动

  29. END
