第六章倾斜长壁采煤法

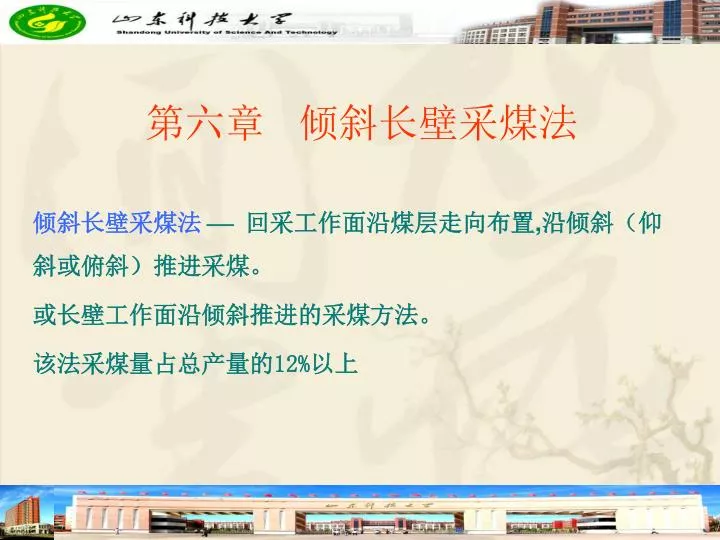

第六章倾斜长壁采煤法 倾斜长壁采煤法 回采工作面沿煤层走向布置,沿倾斜（仰斜或俯斜）推进采煤。或长壁工作面沿倾斜推进的采煤方法。该法采煤量占总产量的12%以上

第一节示例 巷道名称： 1－水平运输大巷；2－水平回风大巷；3－采煤工作面；4－工作面运输斜巷；5－工作面回风斜巷；6－煤仓；7－进风行人斜巷

第二节倾斜长壁采煤法采煤系统 （一）巷道布置特点 1）水平运输大巷和回风大巷均沿煤层走向置于阶段同一侧。 2）分带运输斜巷和回风斜巷均沿煤层倾斜方向掘进，并垂直或斜交于平运输大巷 3）采面沿煤层走向布置，对拉采面，工作面走向长200m，斜长1000m。带区煤仓进风行人斜巷运输大巷回风大巷分带运输斜巷采煤工作面

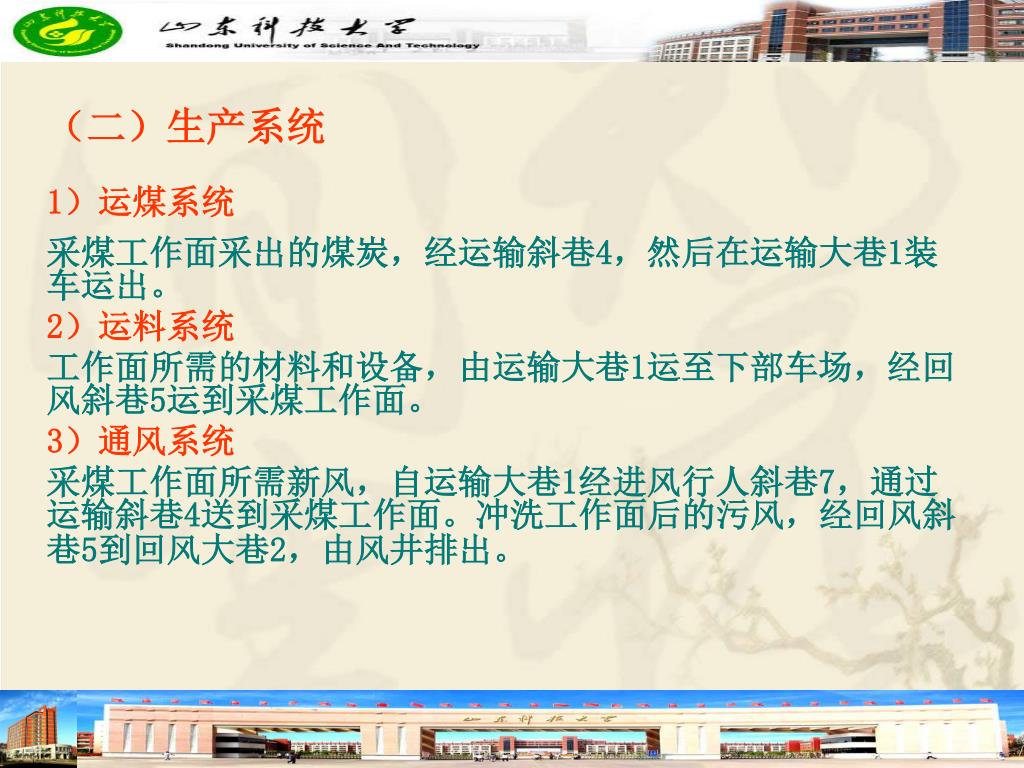

（二）生产系统 1）运煤系统采煤工作面采出的煤炭，经运输斜巷4，然后在运输大巷1装车运出。 2）运料系统工作面所需的材料和设备，由运输大巷1运至下部车场，经回风斜巷5运到采煤工作面。 3）通风系统采煤工作面所需新风，自运输大巷1经进风行人斜巷7，通过运输斜巷4送到采煤工作面。冲洗工作面后的污风，经回风斜巷5到回风大巷2，由风井排出。

煤层群倾斜长壁采煤法巷道布置 • 倾斜长壁采煤法开采煤层群时，同样有单层布置和联合布置两种方式。对于层间距较大的煤层群，可在各个煤层中布置带区（或分带）分别独立开采，其巷道布置、生产系统与单一煤层倾斜长壁采煤法基本相同。对于近距离煤层群，一般采用多煤层联合布置的开采方式。

（一）掘进顺序 1、原则：尽快构成通风系统尽量采用平形作业 2、顺序： 1）（1）、（2）超过（5）100m即可开始 2）平行作业（1）、（7 ，6）、（4）井田上边界开切眼（1）、（5）井田上边界开切眼

（二）生产系统 1、运煤：3 — 4— 6 — 1 装车外运 2、通风：新鲜风流1 — 7 — 4 — 3 污风 3 — 5 — 2 — 风井 3、运料： 5巷、小绞车（置巷道一侧）多级上运；无级绳上运

厚煤层倾斜分层倾斜长壁采煤法巷道布置特点 （一）分层同采的巷道布置特点 • 分层同采时，需在每一个分带布置集中斜巷和回风集中斜巷。分带集中斜巷为该带区范围内的所有分层开采服务。 • 优点：同时生产的工作面个数多，生产能力大，生产集中。 • 缺点：岩石工作量大，生产系统复杂，占用的运输设备多。

（二）分层分采的巷道布置特点 • 厚煤层倾斜长壁分层分采，不需要布置分带运输集中斜巷和回风集中斜巷，在同一分带内采完上分层后，要等待上分层采空区垮落稳定后，才能掘进下分层的斜巷和开切眼。

倾斜长壁采煤法采煤系统分析 （一）采煤工作面布置形式 • 倾斜长壁采煤法的工作面可以布置成单工作面，也可以布置成双工作面。 • 单工作面的特点是：每一个采煤工作面有两条回采巷道，一条为运煤和进风的运输斜巷，另一条为运料和回风的回风斜巷。 • 双工作面布置的特点是:两个工作面布置三条回采巷道，其中中间的一条巷道形式减少了一条分带运煤斜巷及其联络巷道，减少了巷道掘进工作量，节省了一套运输设备，生产比较集中。

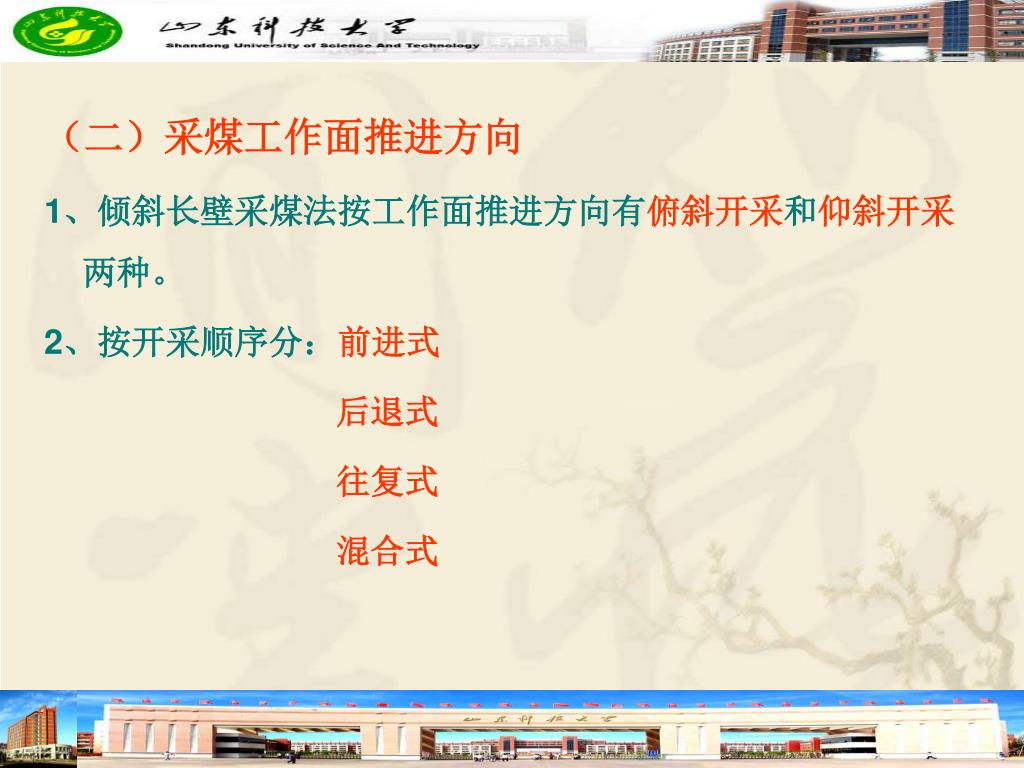

（二）采煤工作面推进方向 1、倾斜长壁采煤法按工作面推进方向有俯斜开采和仰斜开采两种。 2、按开采顺序分：前进式后退式往复式混合式

1、仰斜开采与俯斜开采 1）仰斜开采— 采面沿倾斜从下向上推进采煤。适用：顶板稳定，煤质较硬；顶板淋水大；煤易自燃需注浆；临界角一般为 

2）俯斜开采— 采面沿倾斜自上向下推进采煤。适用：煤厚， 大，煤松软易片帮，CH4大。当   5   仰斜与俯斜相结合的形式。

前进式开采 a：采煤工作面由大巷附近向上部边界推进。 b：采煤工作面由大巷附近向下部边界推进。 1－水平运输大巷 2－采煤工作面 3－分带运输斜巷 4－分带回风斜巷 5－水平回风大巷

后退式开采 a：采煤工作面由上部边界向大巷附近推进。 b：采煤工作面由下部边界向大巷附近推进。 1－水平运输大巷 2－采煤工作面 3－分带运输斜巷 4－分带回风斜巷 5－水平回风大巷

往复式开采 a）设分带煤柱；（b）不设分带煤柱

混合式开采

（三）辅助运输方式 不少矿井按运输能力和煤层倾角大小，采用多台小绞车串联运输方式或无极绳运输方式。但这种方式工人劳动强度大，容易发生脱钩跑车等事故。目前，一些矿井采用了单轨吊、卡轨车和齿轨车等运输设备。这种方式技术先进、运输系统简单、运输能力大、运输距离长和实现安全运输等优点。

第三节采煤工艺特点 一、矿压显现及支护特点煤层倾角对顶板稳定性影响： 1、仰采：（1）顶板产生向采空区方向的分力（2）顶板受向下拉力，不易获得平衡（3）煤壁易片帮（4）采空区顶板冒落滚向采空区（5）支架主要作用是支撑顶板（6）支撑式或支掩式支架；当，支柱迎山角为6）设置复位千斤顶；防片帮装置，锚杆；大拉力的推移千斤顶

煤层倾角对顶板稳定性影响

仰采与俯采 2、俯采：顶板产生指向煤壁的分力岩层受压力，顶板易平衡，稳定；煤壁稳定, 不易片帮；矸石易窜入采面；支架支撑顶板，防矸石窜入工作面支掩式：掩护梁上有防窜装置，

二、回采工艺特点 1、仰采 1）水自流入采空区； 2）顶板稳定性差，临界角8； 3）当时，采煤机偏离煤壁，减少截深输送机，煤滚入下侧，易断链。 4）当时，采煤机不稳定，易翻倒。措施：输送机设下部三角架，调平。

2、俯采 1）水流入采面，工作条件差； 2）顶板相对稳定； 3）机组不稳定，易掉道。

第四节适用条件及评价 倾斜长壁采煤法的优缺点和适用条件（一）倾斜长壁采煤法的优点（1）巷道布置简单，巷道掘进和维护费用低，准备时间短、投产快。（2）运输系统简单，占用设备少，运输费用低。（3）由于倾斜长壁采煤法工作面的回采巷道可以沿煤层掘进，有能够保持固定方向，可保持采煤工作面的长度不变，给工作面创造了优良的开采技术条件，有利于综合机械化采煤。

（4）通风线路短，通风构筑物少，漏风少，通风效果好。（4）通风线路短，通风构筑物少，漏风少，通风效果好。（5）对地质条件的适应性较强。（6）技术经济效果好，工作面单产、巷道掘进率、煤炭采出率、劳动生产率和吨煤成本等指标，都比走向长壁采煤法有明显的提高和改善。

（二）倾斜长壁采煤法存在的问题 • 长距离的倾斜巷道，使得掘进、辅助运输和行人比较困难；现有的采煤工作面设备都是按走向长壁工作面的开采条件设计和制造的，不能完全适应倾斜长壁工作面的生产要求；每2～4个分带布置一个煤仓与大巷联系，大巷装车点较多，特别是当同时开采的工作面数目较多时，相邻分带之间的大巷运输干扰较大；有时还存在着污风下行的问题。

（三）倾斜长壁采煤法的适用条件 （1）倾斜长壁采煤法一般应用于煤层倾角小于120的煤层。煤层倾角越小越有利。（2）当对采煤工作面设备采取较有效的技术措施之后，倾斜长壁采煤法可适用在120～170的煤层。（3）对于倾斜或斜交断层比较发育的煤层，在能大致划分成比较规则的带区情况下，可采用倾斜长壁采煤法或伪斜长壁采煤法。（4）对于不同开采深度、顶底板岩石性质极其稳定性、矿井瓦斯涌出量和矿井涌水量小的条件，均可采用倾斜长壁采煤法。

作业： 1.试述倾斜长壁采煤法的主要特点，分析这种采煤法的优缺点及适用条件。 2.试述倾斜长壁采煤法开采厚煤层时，上下分层的运输和回风斜巷布置形式。
