1 / 2

센터링부 편심 발생

SPEC:5.52±0.4 ACT’ : 6.58. 센터링부 편심 발생. 마모로 치형이 없음. 개선 전 · 후 비교. 유압 PUMP 기어 : 치형 없음 체인 : 원형부 마모 → 압력 형성 안됨 발견 일자 : 13 년 03 월 22 일. 신규 제작 및 구매 - 유압력 5KGf 일정하게 유지 → 치수 안정적으로 나옮 현치수 : 5.58~5.62 CPk : 1.97. 유압 으로 작동 되는 JIG 부위 - 크램핑부 및 센터링 실린더부 - 압력형성 저하

mele
Download Presentation

센터링부 편심 발생

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

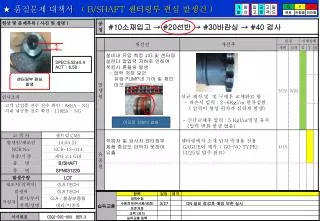

  1. SPEC:5.52±0.4 ACT’ : 6.58 센터링부 편심 발생 마모로 치형이 없음

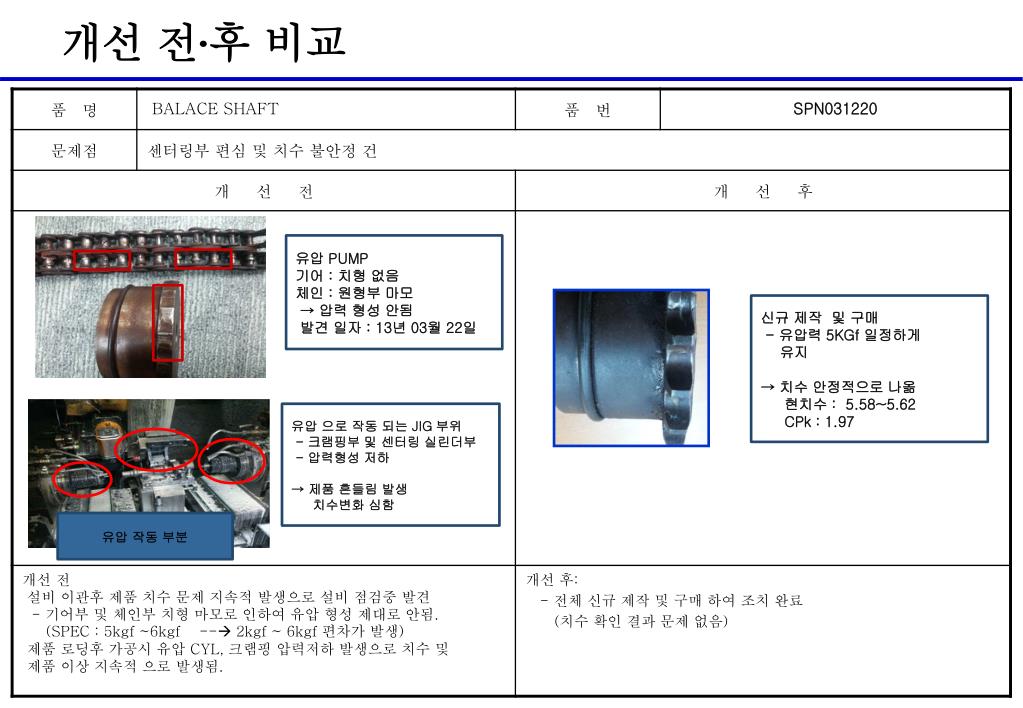

  2. 개선 전·후 비교 유압 PUMP 기어 : 치형 없음 체인 : 원형부 마모 → 압력 형성 안됨 발견 일자 : 13년 03월 22일 신규 제작 및 구매 - 유압력 5KGf 일정하게 유지 → 치수 안정적으로 나옮 현치수 : 5.58~5.62 CPk : 1.97 유압 으로 작동 되는 JIG 부위 - 크램핑부 및 센터링 실린더부 - 압력형성 저하 → 제품 흔들림 발생 치수변화 심함 유압 작동 부분
