5EES

1. 5EES

2. 5ESS 5ESS- универсальная цифровая станция которая может работать как междугородняя, международная, транзитная. Была разработана в США фирмой «Lucent Technologies». В данное время широко используется на территории Казахстана, России, Украины. В Казахстане в первые появилась в 1998 году в Алматы. Станция может обслуживать не большие населенные пункты менее ста абонентов, так и крупные до 100.000 абонентов

3. Управлениестанцией производится через компьютер в операторской комнате с помощью оператора и специальных программ «Человек-Машина»

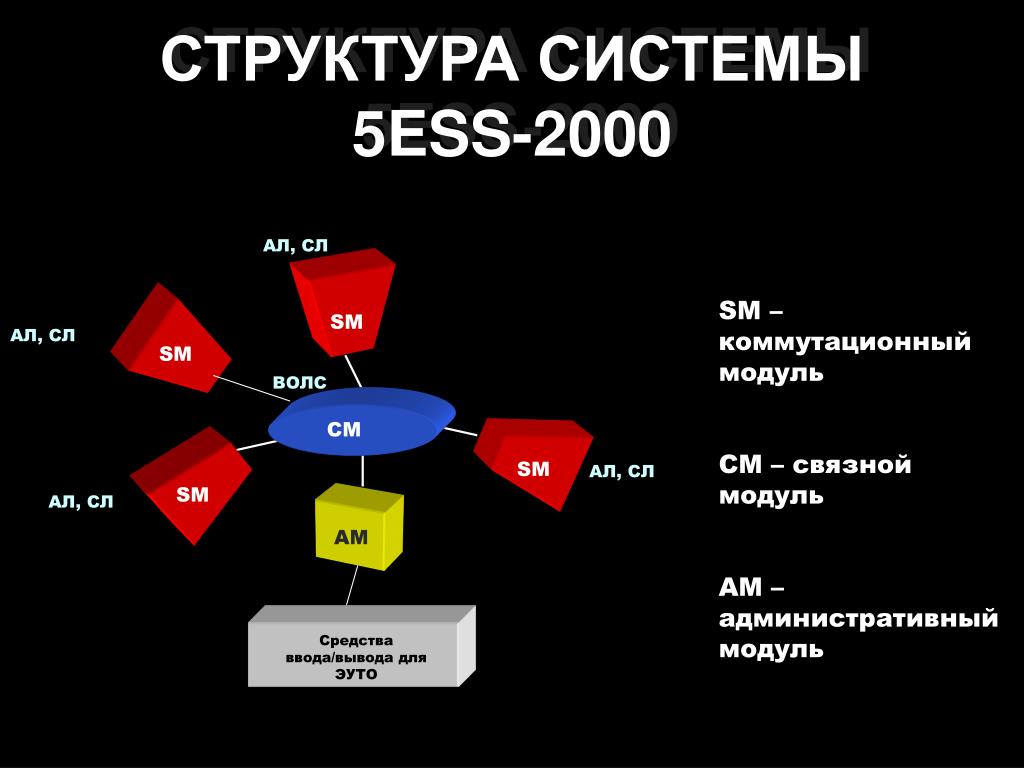

4. АЛ, СЛ SM АЛ, СЛ SM ВОЛС CM SM АЛ, СЛ SM АЛ, СЛ AM Средства ввода/вывода для ЭУТО СТРУКТУРА СИСТЕМЫ 5ESS-2000 SM – коммутационный модуль СМ – связной модуль АМ – административный модуль

5. Коммутационный модуль Обработка вызовов в станции 5ESS-2000 на 95% выполняется коммутационными модулями, к которым подключаются абонентские (АЛ) и соединительные линии (СЛ). Коммутационные модули осуществляют обработку вызовов, поступающих по АЛ и СЛ. Коммутационный модуль выполняет временную коммутацию периферийных временных каналов между различными периферийными блоками SM, а также временную коммутацию периферийных и системных временных каналов между SM и CM. Коммутационный модуль и модуль связи соединяются оптическими кабелями, что обеспечивает устойчивость к электромагнитным воздействиям, высокую пропускную способность и гибкость в выборе компоновки станции. Все основные элементы SM дублированы в целях надежности.

6. Коммутационный модуль Коммутационный модуль выполняет следующие функции: - обеспечивает временную часть коммутации в поле В - П - В; • осуществляет большинство операций по обработке вызова • ( до 95%); - управляет операциями по собственному техническому обслуживанию; - обеспечивает функционирование интерфейсных блоков для подключения аналоговых и цифровых СЛ, аналоговых АЛ и АЛ ISDN;

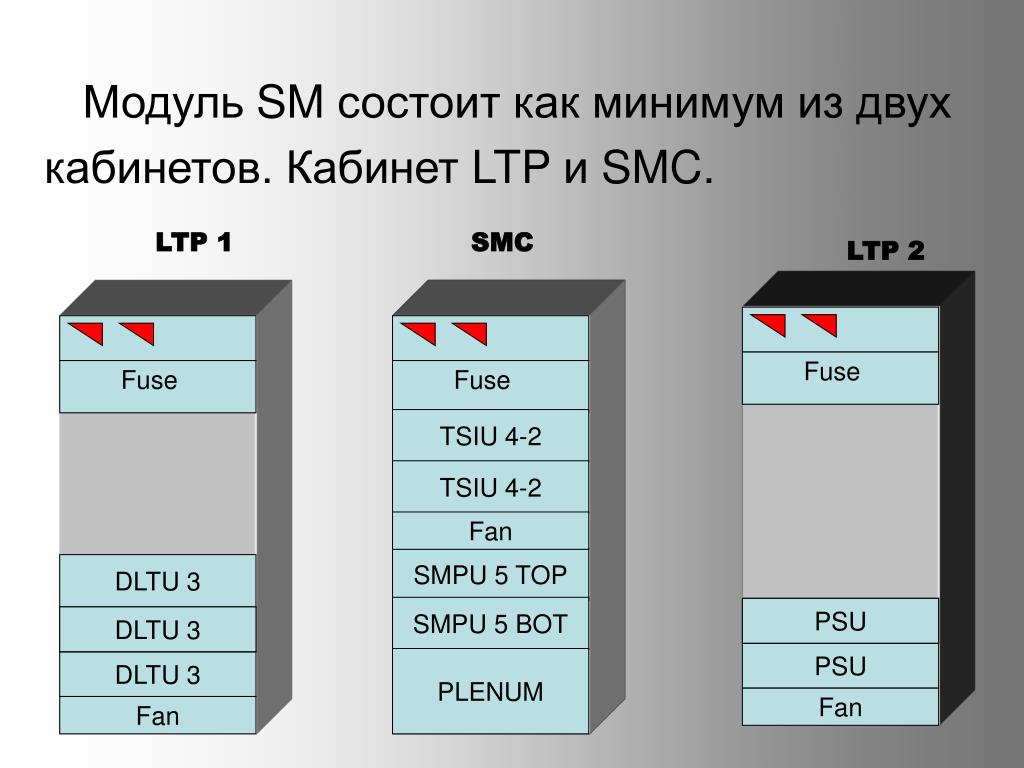

7. Модуль SM состоит как минимум из двух кабинетов. Кабинет LTP и SMC. LTP 1 SMC LTP 2 Fuse Fuse Fuse TSIU 4-2 TSIU 4-2 Fan SMPU 5 TOP DLTU 3 SMPU 5 BOT PSU DLTU 3 PSU PLENUM DLTU 3 Fan Fan

8. Емкость станции Коммутационный модуль выполняет в системе функции коммутации. Коммутационный модуль обеспечивает функционирование линейных блоков обслуживания (2048), при общем количестве линий в модуле 5120. Количество линейных блоков интегрированного обслуживания ограничено 4 или меньше, так как ограничено количество портов интерфейса передачи данных, подходящих для вышеупомянутых блоков, а также для блоков коммутации пакетов. К коммутационному модулю подключается не больше 480 цифровых трактов. В этих границах возможно варьирование различных типов оконечных комплектов. Действительное количество абонентских линий (определяемое уплотнением) составляет 1:16для аналоговых линий и 1:32 для цифровых линий. Станция включает в себя большое количество коммутационных модулей. Максимальное количество коммутационных модулей - 190 (при местных модулях) и 192 - при подключении также удаленных коммутационных модулей.

9. Связной модуль Модуль связи осуществляет пространственную коммутацию голосовых каналов между коммутационными модулями и пакетную коммутацию управляющих сообщений между процессорами коммутационных модулей, СМ и АМ. Кроме того СМ обеспечивает синхронизацию станции 5ESS-2000. Основными элементами CM являются матрица пространственной коммутации, коммутатор сообщений, пакетный коммутатор и интегрированный источник синхросигналов. Для быстрой и надежной связи в CM используются волоконно-оптические межмодульные соединения.

10. ONTC MSGS TMSU QGL QLPS QGP MSPU MIB MMP данные MSCU к КМ TMS MSC NCT MIB MMP данные DMI TMSC MIB PPC данные CDAL CMCU управление CDAL NCLK FPC управление к АМ DSCH Связной модуль - обеспечивает подключение КМ по оптоволоконным линиям сети, управления и синхронизации (ВОЛС) NCT (network, control & timing links); - обеспечивает пространственную коммутацию в общем коммутационном поле “время - пространство - время” (В - П - В), при этом временная коммутация выполняется в КМ; - обеспечивает коммутацию служебных (управляющих) сообщений между процессорами КМ или между процессором КМ и АМ; - синхронизирует работу коммутационной части системы от станционного генератора или сети; - обеспечивает перезагрузку оперативной памяти КМ.

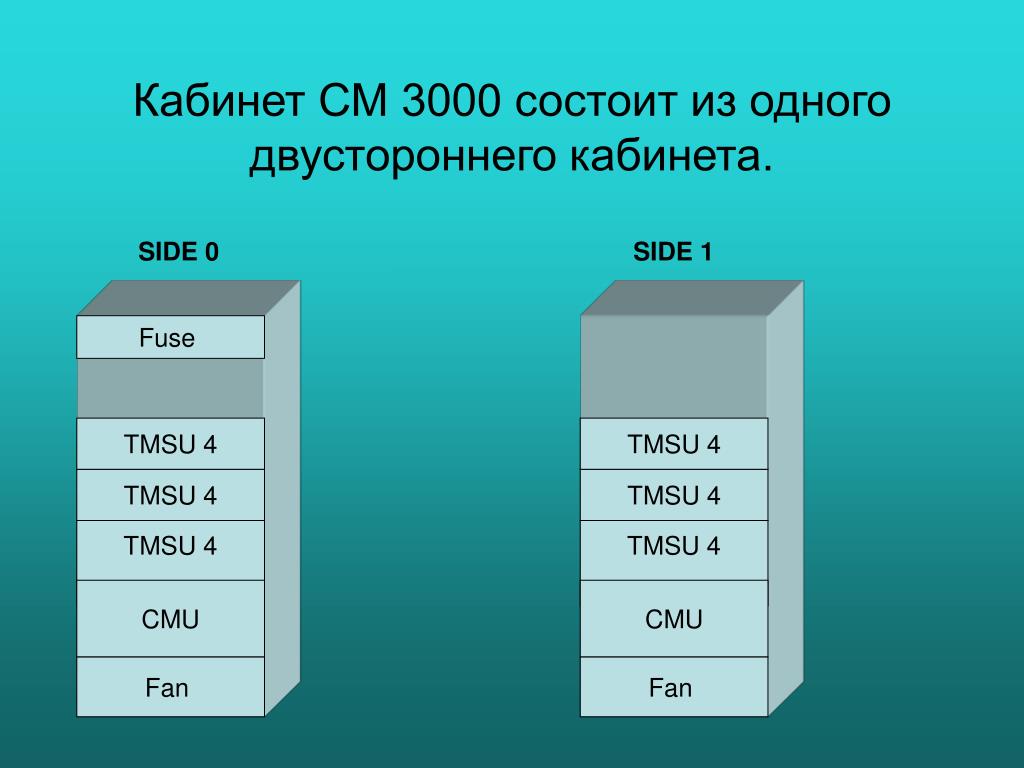

11. Кабинет СМ 3000 состоит из одного двустороннего кабинета. SIDE 0 SIDE 1 Fuse TMSU 4 TMSU 4 TMSU 4 TMSU 4 TMSU 4 TMSU 4 CMU CMU Fan Fan

12. Административный модуль Административный модуль служит для хранения и администрирования базы данных, централизованной технической эксплуатации и обслуживания станции, участвует в сложной маршрутизации вызовов, а также выполняет множество функций, не связанных напрямую с процессом обработки вызовов. С помощью АМ производится диагностика станции, выявление, локализация и, при возможности, устранение неисправностей. Через АМ осуществляется доступ к устройствам записи и считывания с магнитной ленты (DAT), а также доступ к дисковым накопителям. Кроме того, в этом модуле накапливаются данные тарификации. Через АМ обслуживающий персонал станции может осуществлять как местный, так и удаленный доступ к любым системам станции для администрирования и обслуживания. Через АМ осуществляется связь 5ESS-2000 с автоматизированными системами технической эксплуатации и обслуживания и системой управления трафиком. Для подключения к центрам технической эксплуатации или центрам обработки данных тарификации имеются каналы передачи данных. Файлы передаются по стандартному протоколу доступа и управления передачей данных FTAM. Модуль AM базируется на процессоре 3B21D, разработанном в Лабораториях Белла, обеспечивающем высокую устойчивость к сбоям.

13. Административный модуль - управляет работой станции, как единого целого; - назначает общестанционные ресурсы для выполнения конкретных задач обработки вызова и технического обслуживания; - управляет работой и техническим обслуживанием связного модуля; - управляет техническим обслуживанием станции; - обеспечивает связь с обслуживающим персоналом на местных и удаленных центрах эксплуатации, управления и технического обслуживания (ЭУТО); - хранит копии программного обеспечения и баз данных для всех процессоров станции и управляет загрузкой процессоров; - хранит данные учета стоимости, статистические данные по использования ресурсов системы, надежности, измерения трафика, нагрузки на отдельные модули, блоки и процессоры.

14. Fuse CPU Fan CPU PLENUM Кабинет Административного модуля.

15. Сигнализация на станции. На станции существует три вида аварий минорная, мажорная критическая. Аварии Устраняются оператором при помощи компьютера.
