第十讲放样与导动本讲要点：放样的应用导动的应用

第十讲放样与导动 本讲要点：放样的应用导动的应用

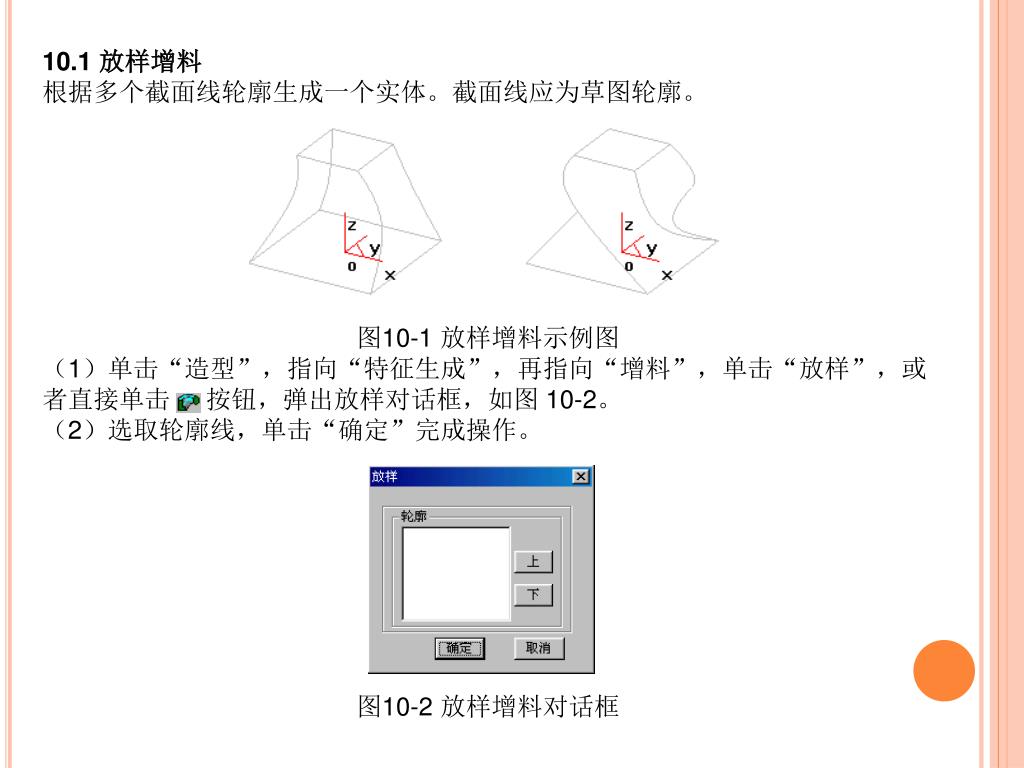

10.1 放样增料 根据多个截面线轮廓生成一个实体。截面线应为草图轮廓。图10-1 放样增料示例图（1）单击“造型”，指向“特征生成”，再指向“增料”，单击“放样”，或者直接单击按钮，弹出放样对话框，如图 10-2。（2）选取轮廓线，单击“确定”完成操作。图10-2 放样增料对话框

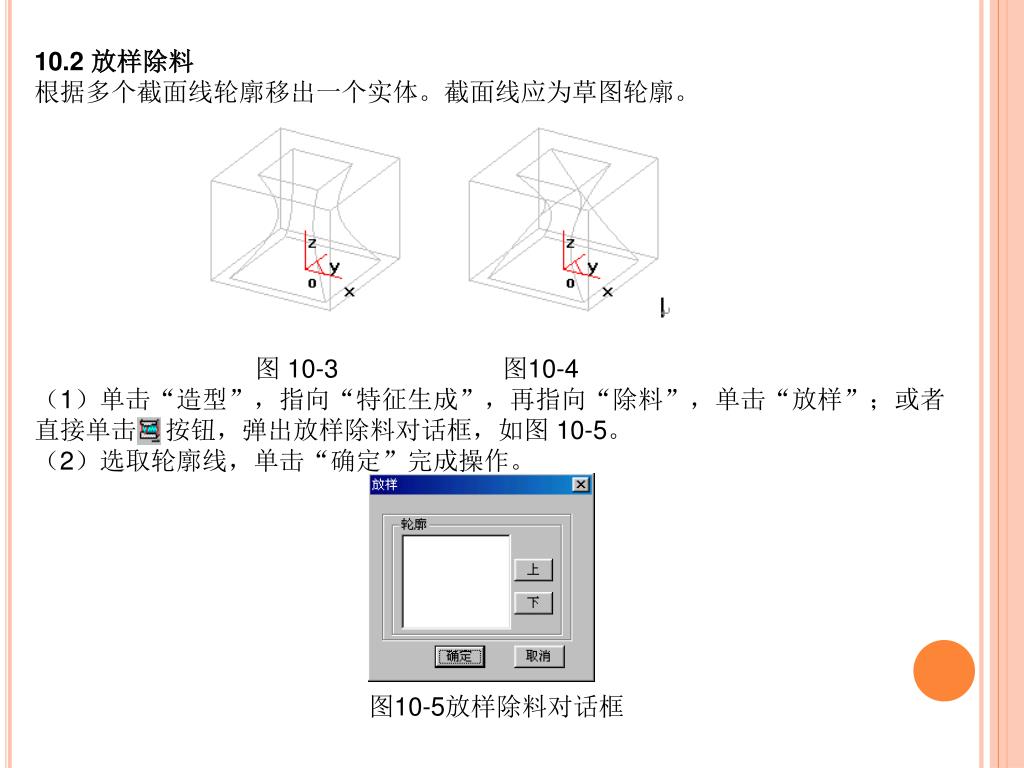

10.2 放样除料 根据多个截面线轮廓移出一个实体。截面线应为草图轮廓。图 10-3 图10-4 （1）单击“造型”，指向“特征生成”，再指向“除料”，单击“放样”；或者直接单击按钮，弹出放样除料对话框，如图 10-5。（2）选取轮廓线，单击“确定”完成操作。图10-5放样除料对话框

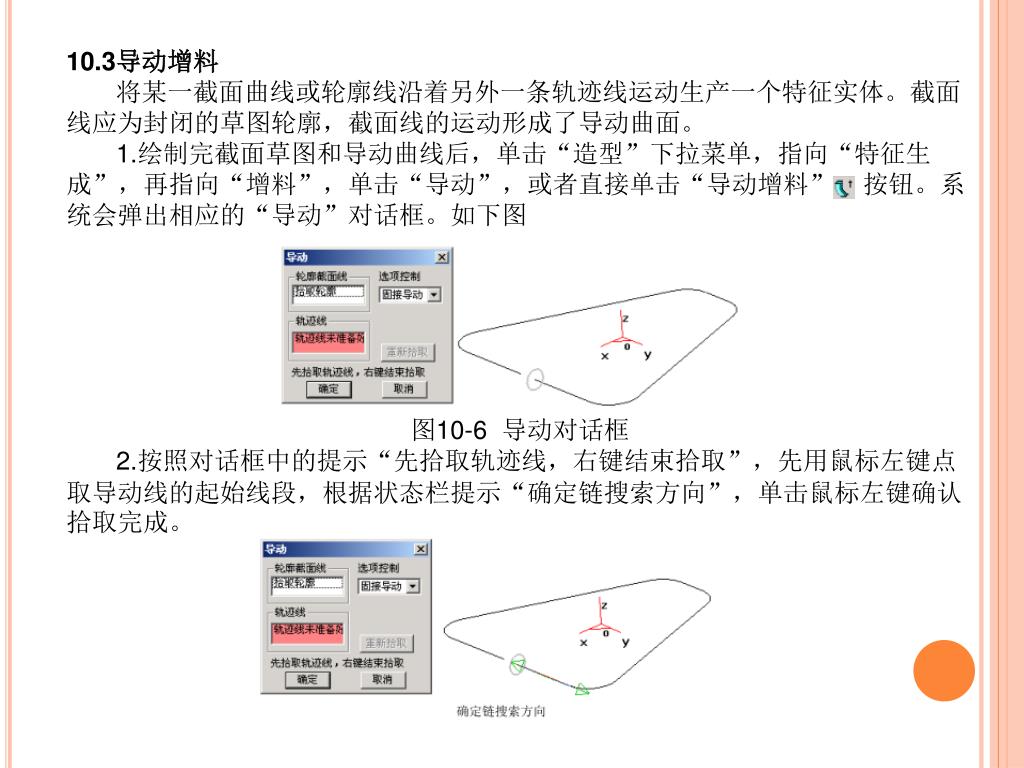

10.3导动增料 将某一截面曲线或轮廓线沿着另外一条轨迹线运动生产一个特征实体。截面线应为封闭的草图轮廓，截面线的运动形成了导动曲面。 1.绘制完截面草图和导动曲线后，单击“造型”下拉菜单，指向“特征生成”，再指向“增料”，单击“导动”，或者直接单击“导动增料” 按钮。系统会弹出相应的“导动”对话框。如下图图10-6 导动对话框 2.按照对话框中的提示“先拾取轨迹线，右键结束拾取”，先用鼠标左键点取导动线的起始线段，根据状态栏提示“确定链搜索方向”，单击鼠标左键确认拾取完成。

3.选取截面相应的草图，在“选项控制”中选择适当的导动方式。3.选取截面相应的草图，在“选项控制”中选择适当的导动方式。 4.单击“确定”完成实体造型。如下图所示。

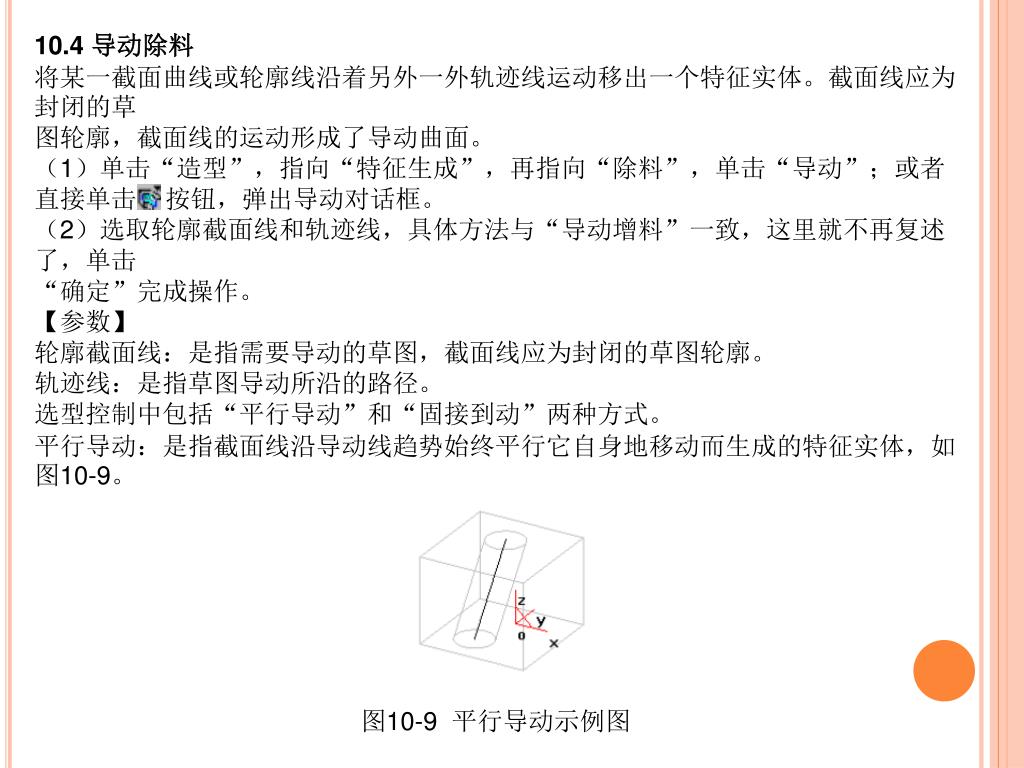

10.4 导动除料 将某一截面曲线或轮廓线沿着另外一外轨迹线运动移出一个特征实体。截面线应为封闭的草图轮廓，截面线的运动形成了导动曲面。（1）单击“造型”，指向“特征生成”，再指向“除料”，单击“导动”；或者直接单击按钮，弹出导动对话框。（2）选取轮廓截面线和轨迹线，具体方法与“导动增料”一致，这里就不再复述了，单击 “确定”完成操作。【参数】轮廓截面线：是指需要导动的草图，截面线应为封闭的草图轮廓。轨迹线：是指草图导动所沿的路径。选型控制中包括“平行导动”和“固接到动”两种方式。平行导动：是指截面线沿导动线趋势始终平行它自身地移动而生成的特征实体，如图10-9。图10-9 平行导动示例图

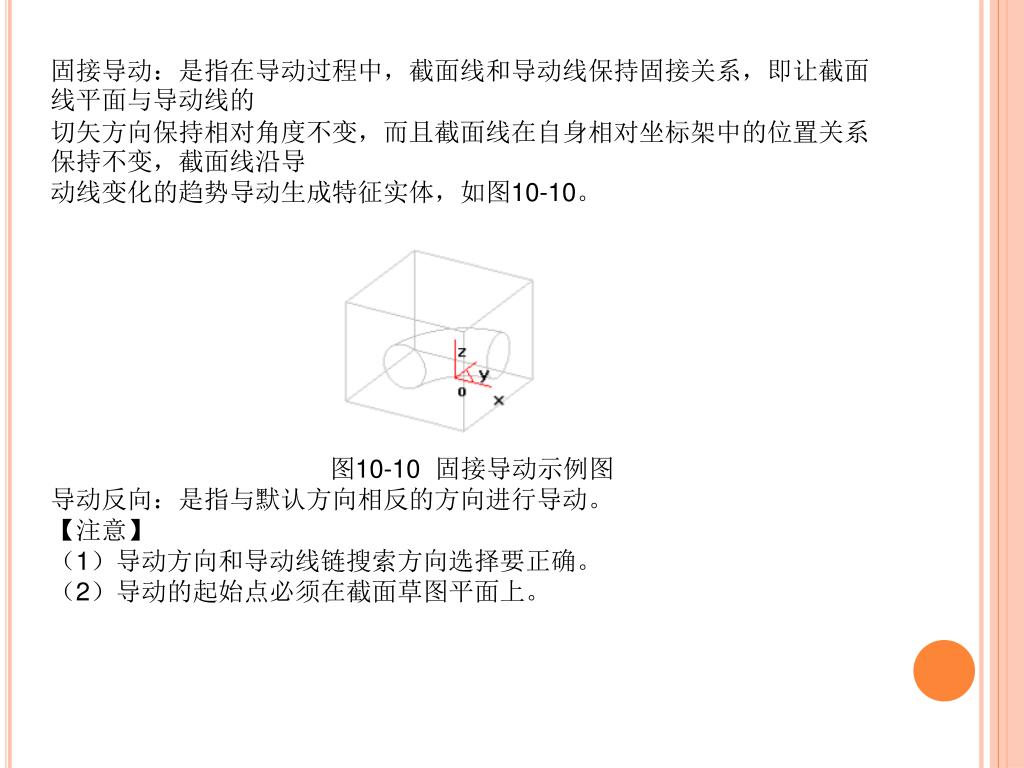

固接导动：是指在导动过程中，截面线和导动线保持固接关系，即让截面线平面与导动线的固接导动：是指在导动过程中，截面线和导动线保持固接关系，即让截面线平面与导动线的切矢方向保持相对角度不变，而且截面线在自身相对坐标架中的位置关系保持不变，截面线沿导动线变化的趋势导动生成特征实体，如图10-10。图10-10 固接导动示例图导动反向：是指与默认方向相反的方向进行导动。【注意】（1）导动方向和导动线链搜索方向选择要正确。（2）导动的起始点必须在截面草图平面上。
