三、风管内的压力分布. 由于管内阻力和流速变化，管内压力不断变化。. 结论：. ξ 14-2 通风管道的水力计算. 已知条件： 1 、已知各点排风量； 2 、管道走向、附件已确定（土建、工艺资料）。 待求： 1 、管径 d 或 a 、 b ； 2 、 ΣΔ P ； 3 、确定风机型号、配用电机、传动方式。. 计算方法：. 1 、 假定流速法：（通风除尘系统常用） 2 、压损平均法：（不常用） 假定或已知总作用压头（即风机已定好），将其分配给每一管段， 1 ）确定 R m ； 2) 再由 R m 、 Q 确定 D 。
E N D

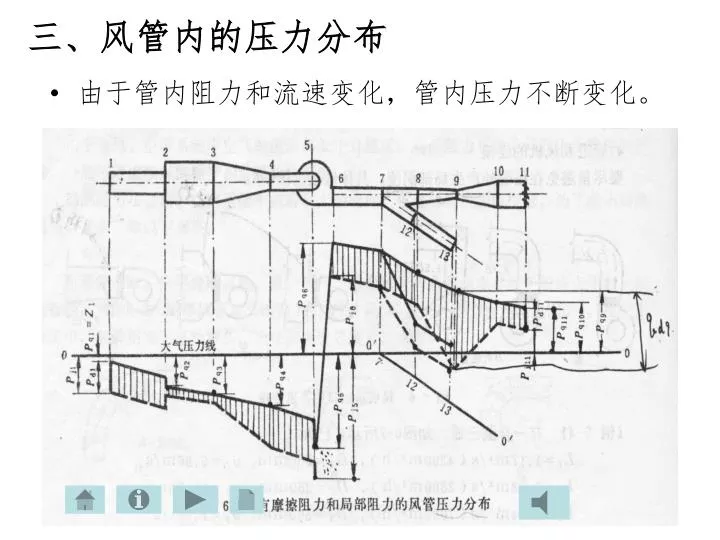

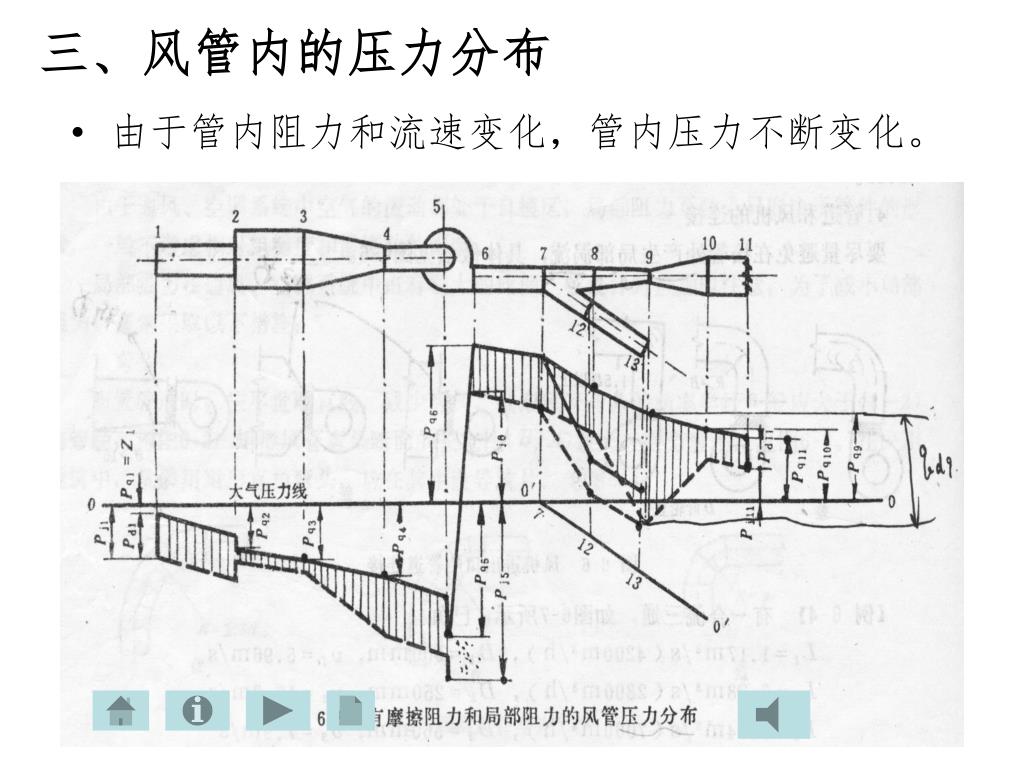

三、风管内的压力分布 • 由于管内阻力和流速变化，管内压力不断变化。

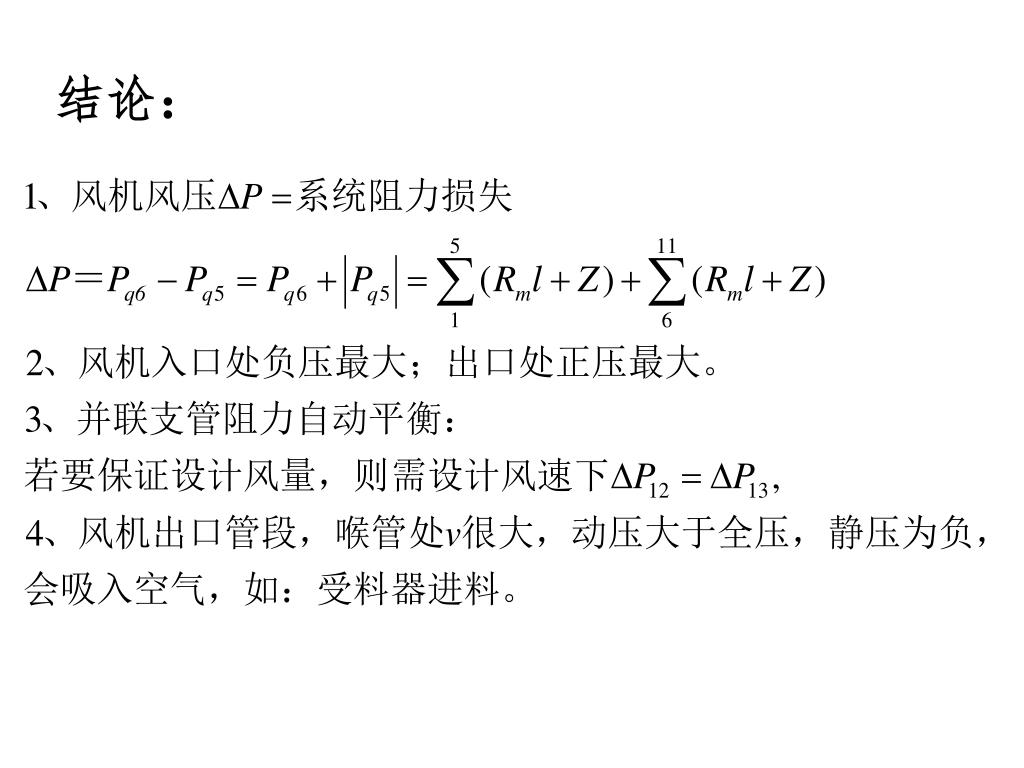

ξ14-2 通风管道的水力计算 • 已知条件： 1、已知各点排风量； 2、管道走向、附件已确定（土建、工艺资料）。 • 待求： 1、管径d或a、b； 2、ΣΔP； 3、确定风机型号、配用电机、传动方式。

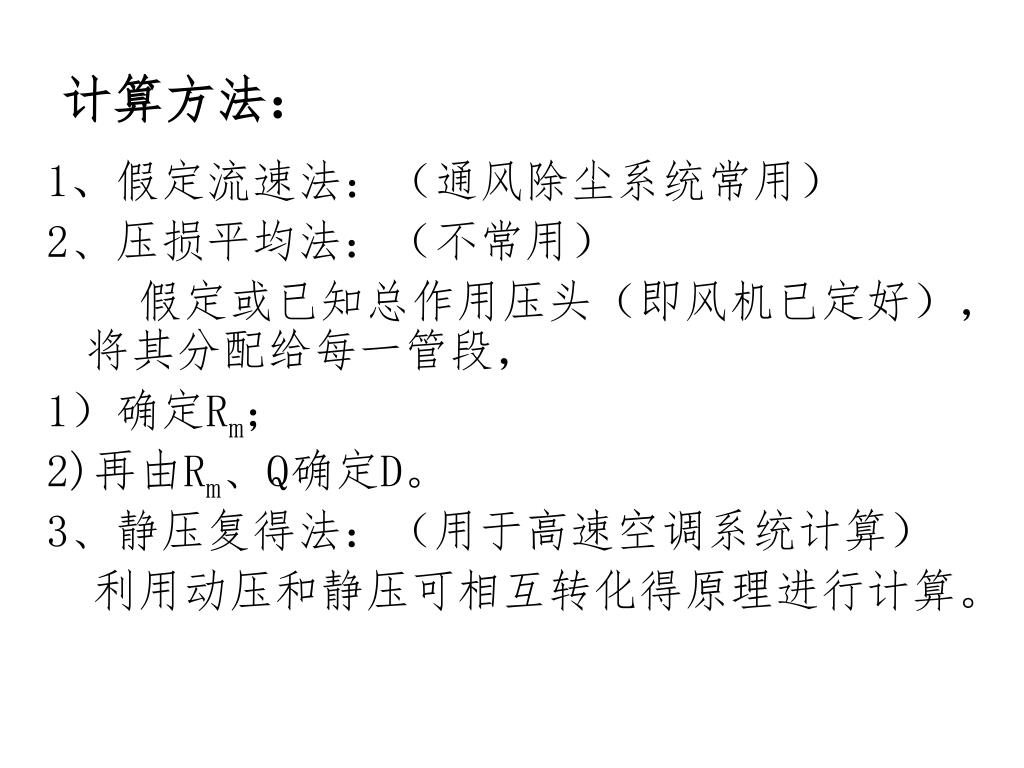

计算方法： 1、假定流速法：（通风除尘系统常用） 2、压损平均法：（不常用） 假定或已知总作用压头（即风机已定好），将其分配给每一管段， 1）确定Rm； 2)再由Rm、Q确定D。 3、静压复得法：（用于高速空调系统计算） 利用动压和静压可相互转化得原理进行计算。

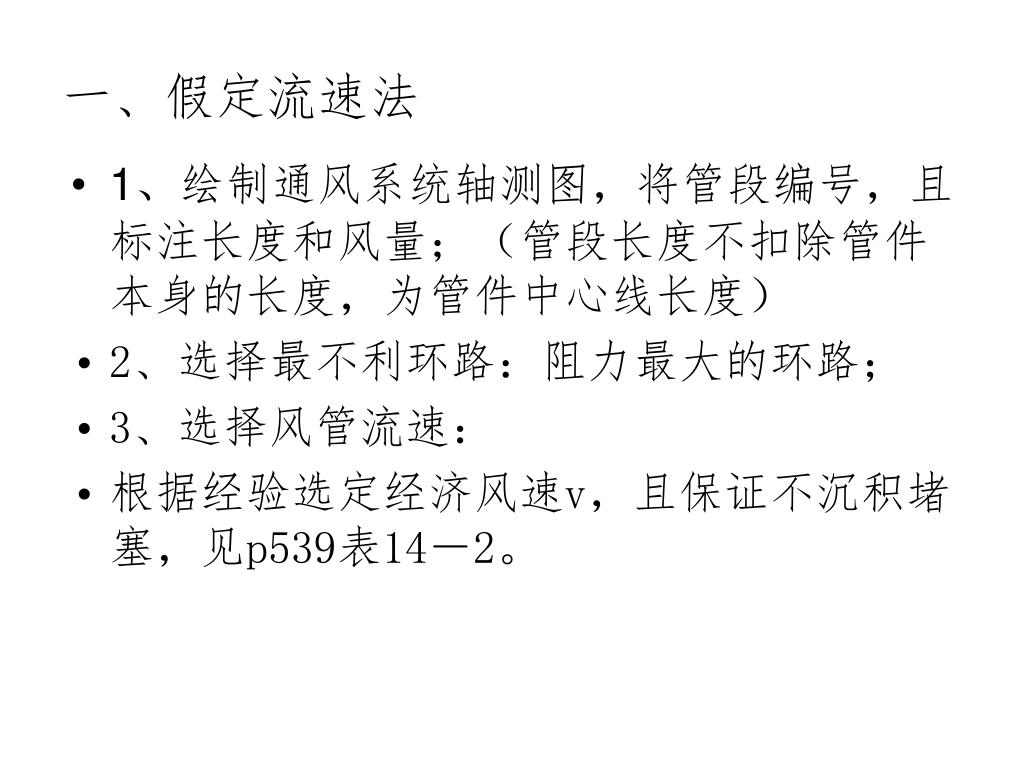

一、假定流速法 • 1、绘制通风系统轴测图，将管段编号，且标注长度和风量；（管段长度不扣除管件本身的长度，为管件中心线长度） • 2、选择最不利环路：阻力最大的环路； • 3、选择风管流速： • 根据经验选定经济风速v，且保证不沉积堵塞，见p539表14－2。

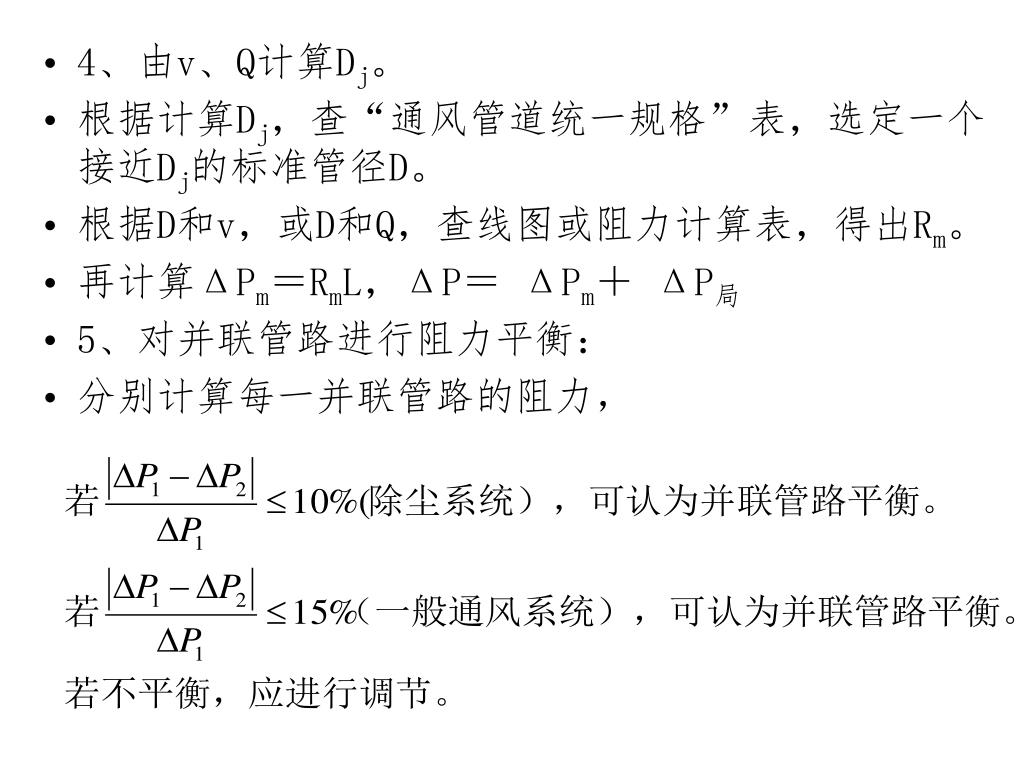

4、由v、Q计算Dj。 • 根据计算Dj，查“通风管道统一规格”表，选定一个接近Dj的标准管径D。 • 根据D和v，或D和Q，查线图或阻力计算表，得出Rm。 • 再计算ΔPm＝RmL，ΔP＝ ΔPm＋ ΔP局 • 5、对并联管路进行阻力平衡： • 分别计算每一并联管路的阻力，

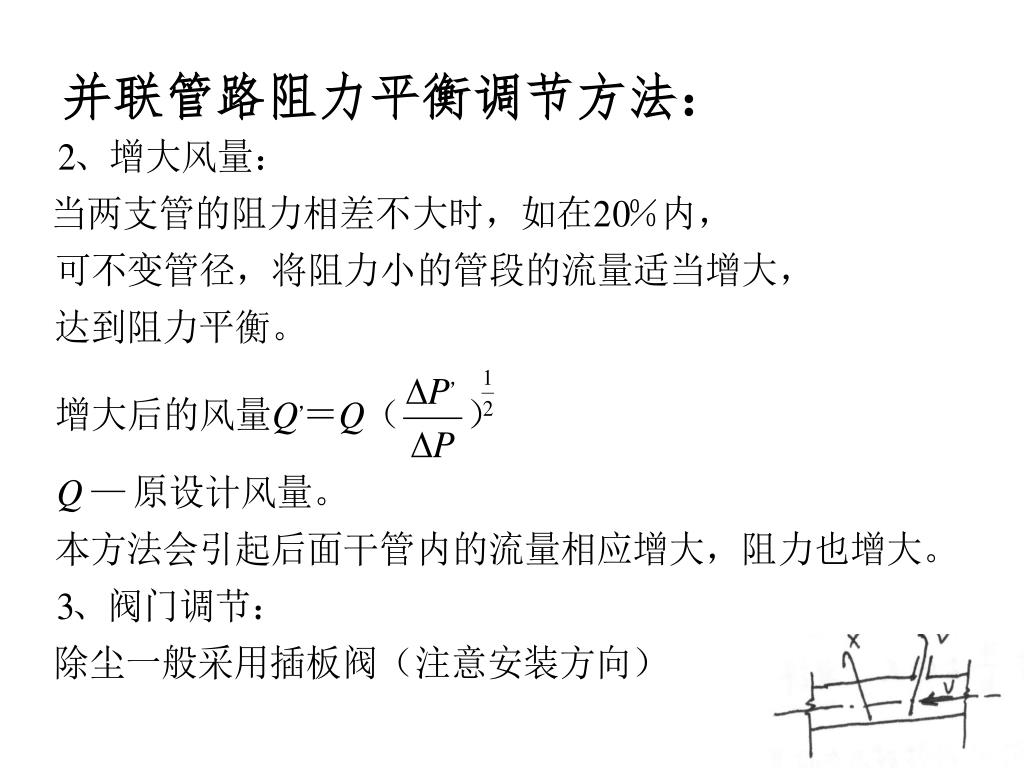

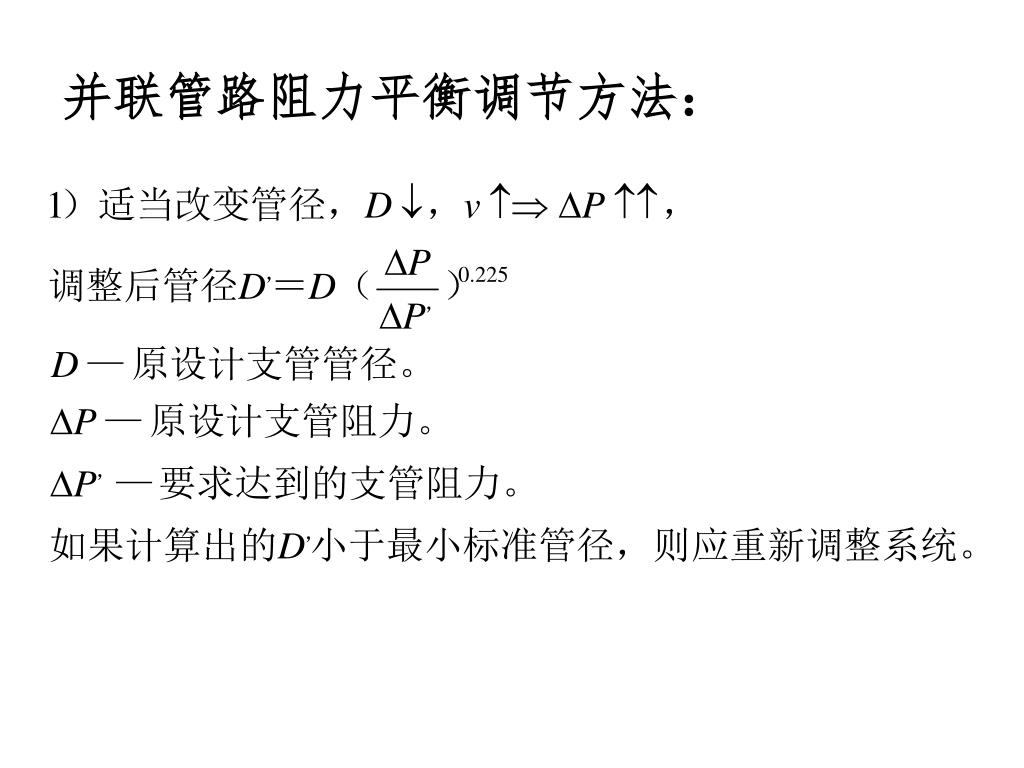

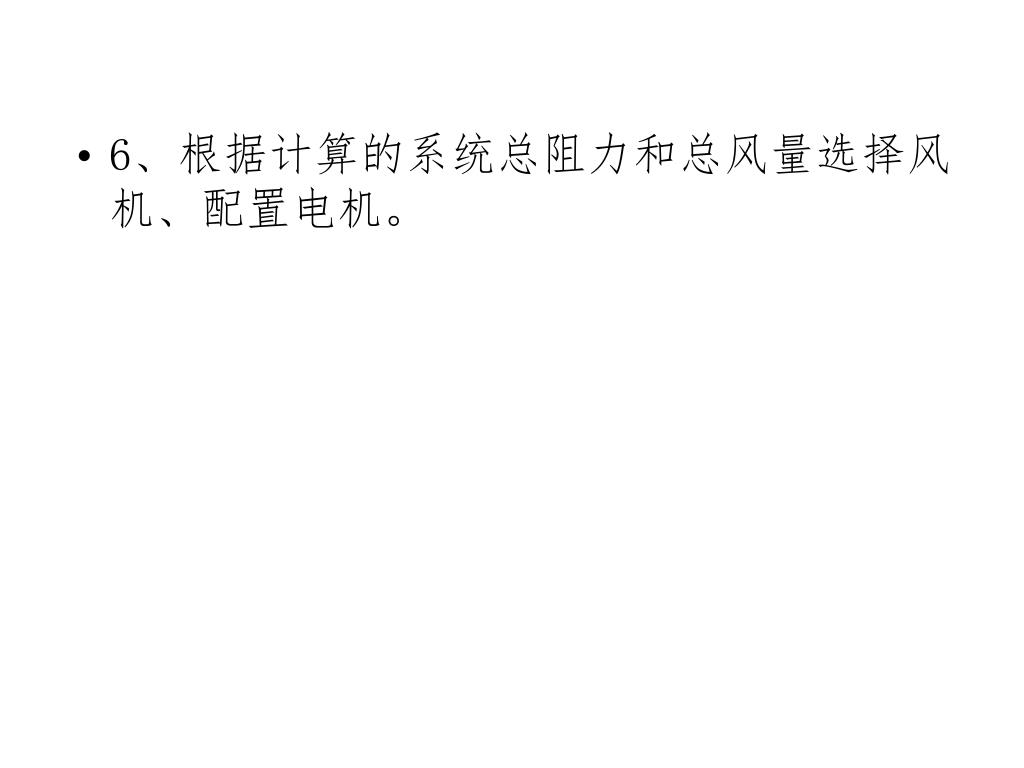

6、根据计算的系统总阻力和总风量选择风机、配置电机。6、根据计算的系统总阻力和总风量选择风机、配置电机。

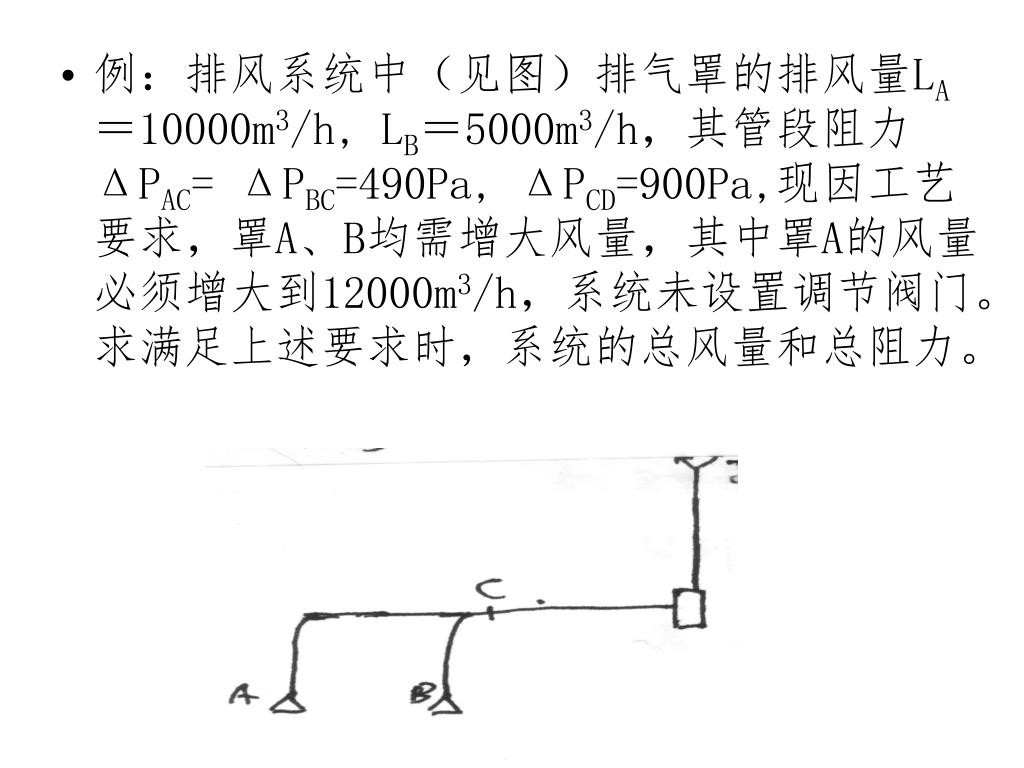

例：排风系统中（见图）排气罩的排风量LA＝10000m3/h, LB＝5000m3/h，其管段阻力ΔPAC= ΔPBC=490Pa, ΔPCD=900Pa,现因工艺要求，罩A、B均需增大风量，其中罩A的风量必须增大到12000m3/h，系统未设置调节阀门。求满足上述要求时，系统的总风量和总阻力。

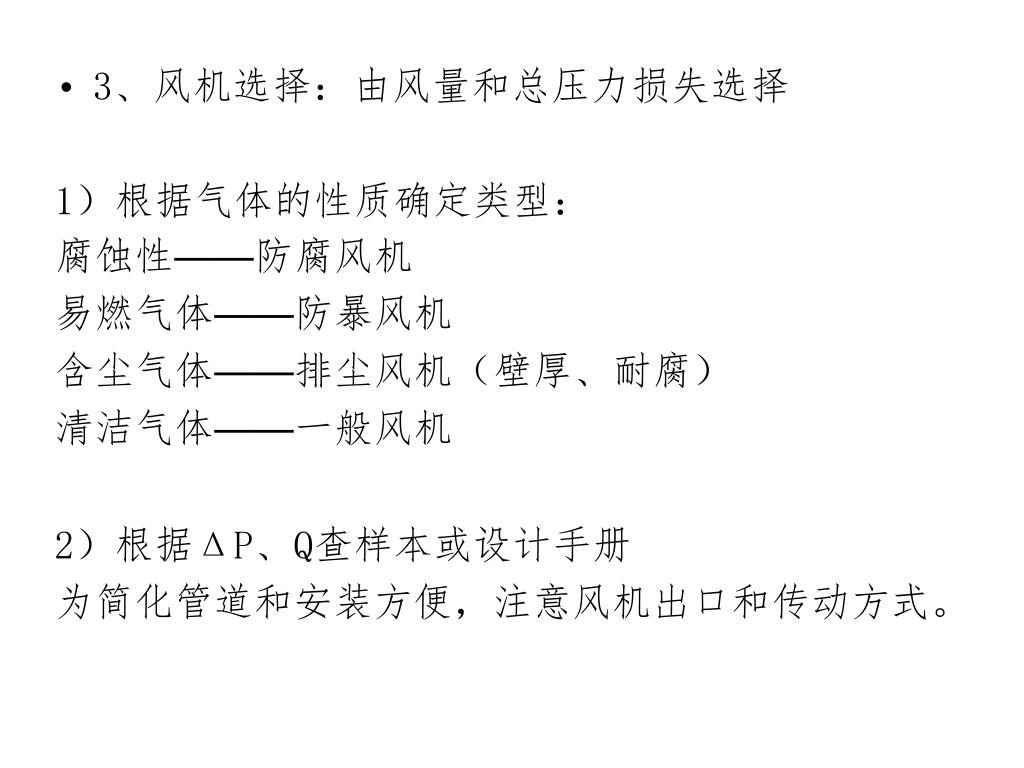

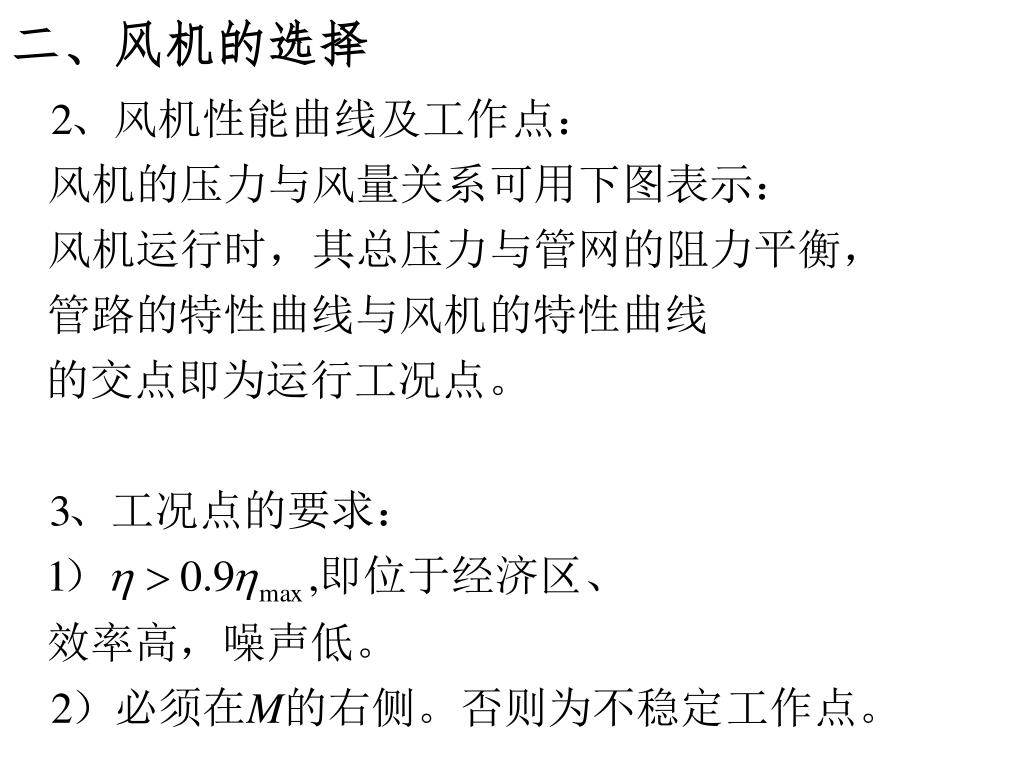

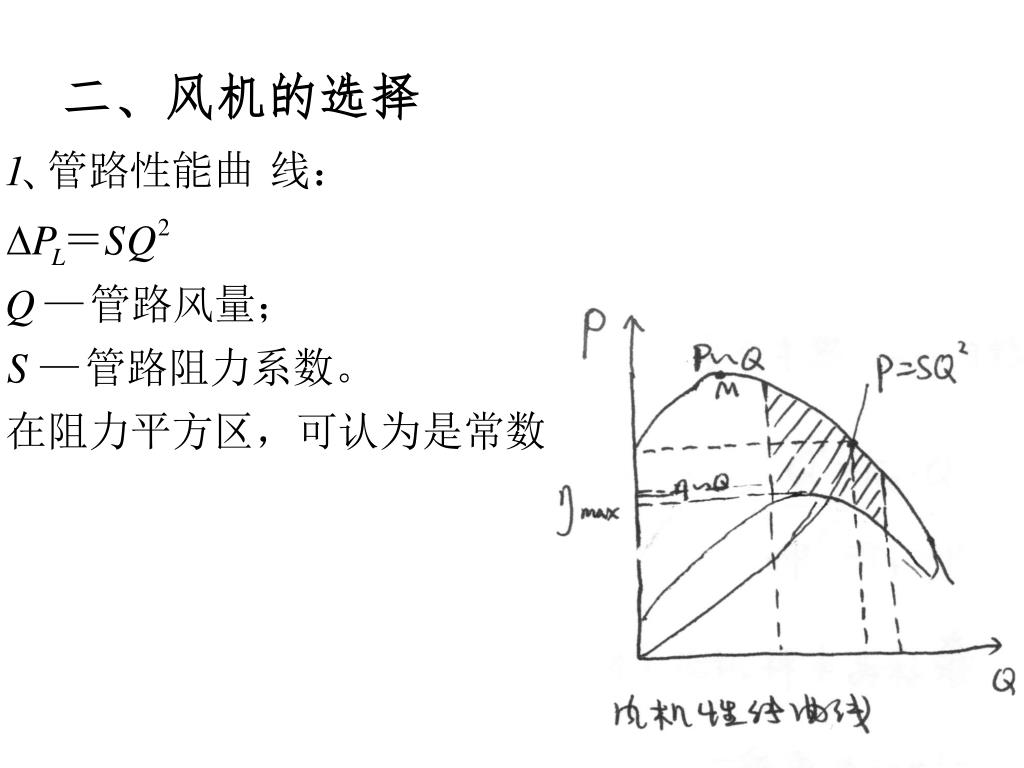

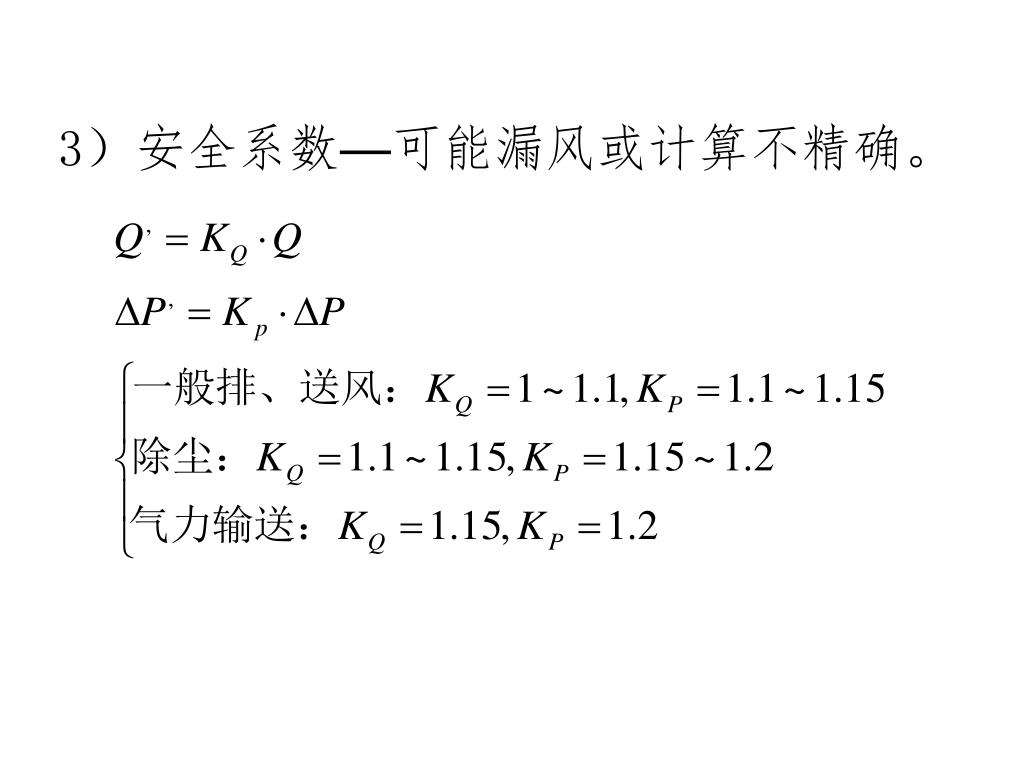

3、风机选择：由风量和总压力损失选择 1）根据气体的性质确定类型： 腐蚀性——防腐风机 易燃气体——防暴风机 含尘气体——排尘风机（壁厚、耐腐） 清洁气体——一般风机 2）根据ΔP、Q查样本或设计手册 为简化管道和安装方便，注意风机出口和传动方式。
