音樂盒製作程序

音樂盒製作程序. 宋正忠老師 指導 郭昭良老師 製作. 一 . 機殼部分. 1. 電路板及變壓器孔位鑽孔 (1) 用 鋼尺 及 畫線針 標定六個標示 A 的尺寸位置 , 以 + 記號表示，上下左右各 0.5 公分 ( 以中心 孔為基準 ) 。 如圖. (2) 用 中心沖 及 榔頭 輕敲 + 記號中心位置。 (3) 用 鑽孔機鑽頭 對準中心位置，輕輕拉下 鑽孔機把手 ，分兩段鑽孔 ( 否則毛邊會很多 ) 。 (4) 關閉電源，依序完成六個孔位，移動位置 時，必須先 關閉電源。

meir
Download Presentation

音樂盒製作程序

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 音樂盒製作程序 宋正忠老師 指導 郭昭良老師 製作

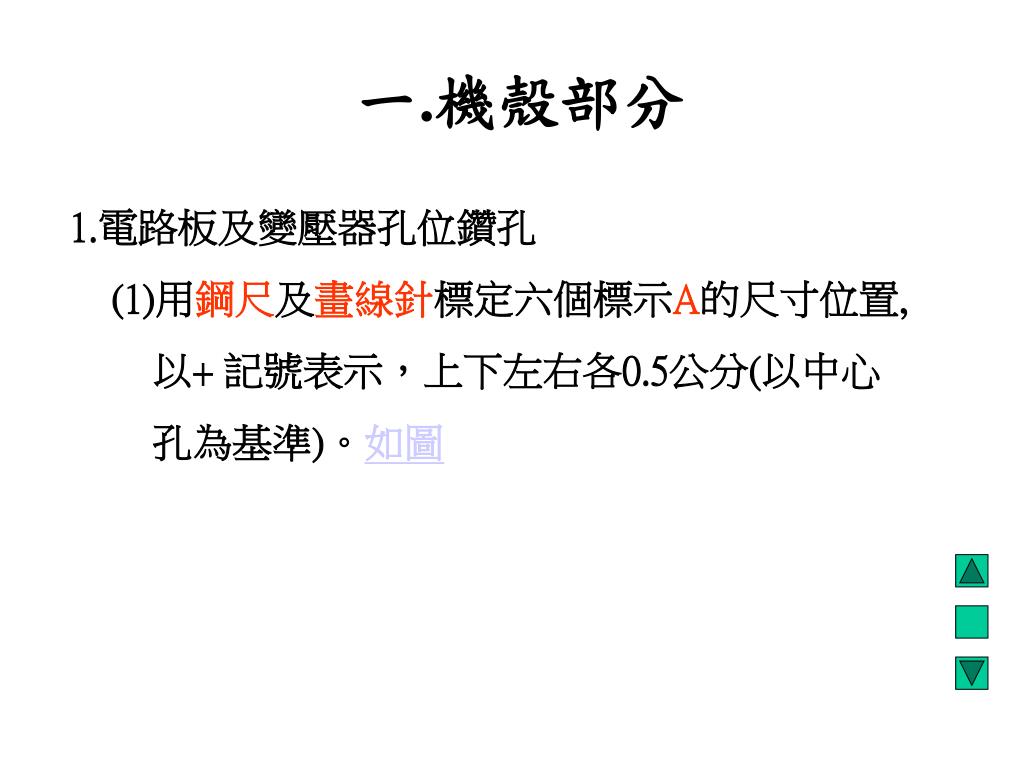

  2. 一.機殼部分 1.電路板及變壓器孔位鑽孔 (1)用鋼尺及畫線針標定六個標示A的尺寸位置, 以+ 記號表示，上下左右各0.5公分(以中心 孔為基準)。如圖

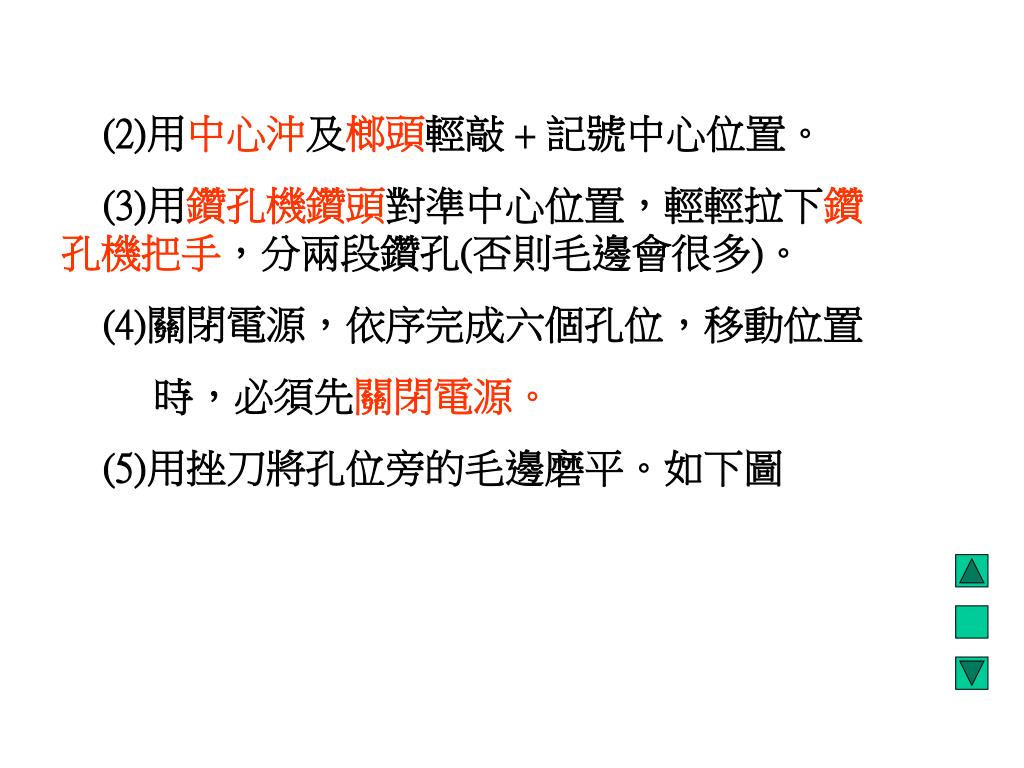

  3. (2)用中心沖及榔頭輕敲 + 記號中心位置。 (3)用鑽孔機鑽頭對準中心位置，輕輕拉下鑽孔機把手，分兩段鑽孔(否則毛邊會很多)。 (4)關閉電源，依序完成六個孔位，移動位置 時，必須先關閉電源。 (5)用挫刀將孔位旁的毛邊磨平。如下圖

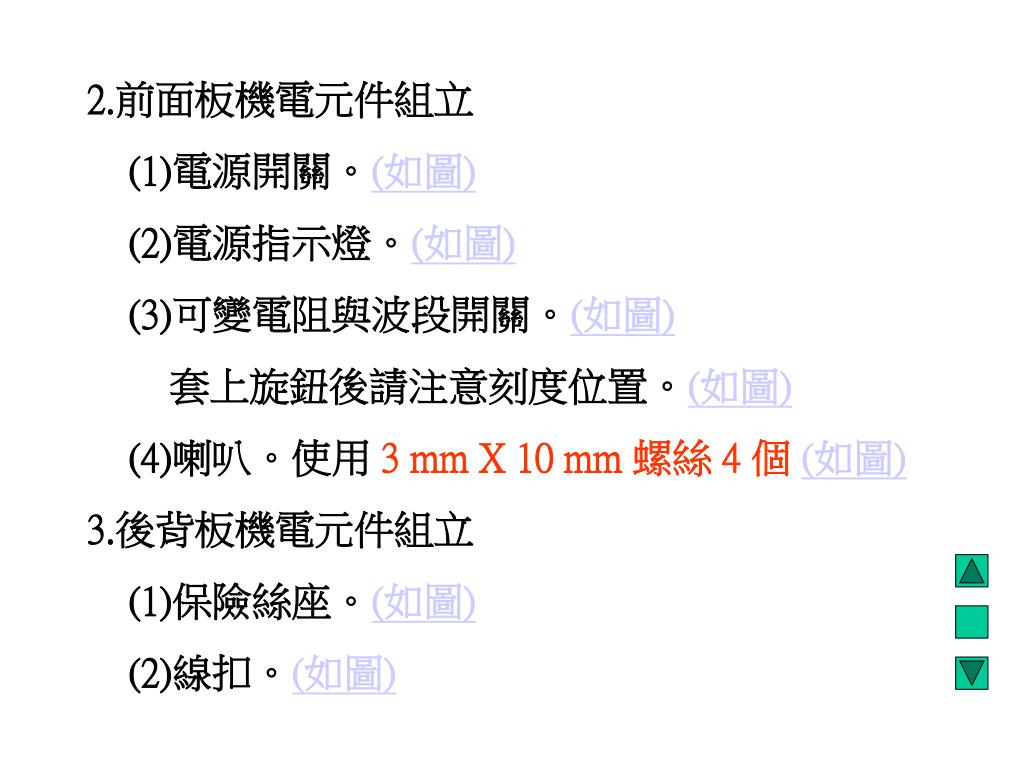

  4. 2.前面板機電元件組立 (1)電源開關。(如圖) (2)電源指示燈。(如圖) (3)可變電阻與波段開關。(如圖) 套上旋鈕後請注意刻度位置。(如圖) (4)喇叭。使用 3 mm X 10 mm 螺絲 4 個(如圖) 3.後背板機電元件組立 (1)保險絲座。(如圖) (2)線扣。(如圖)

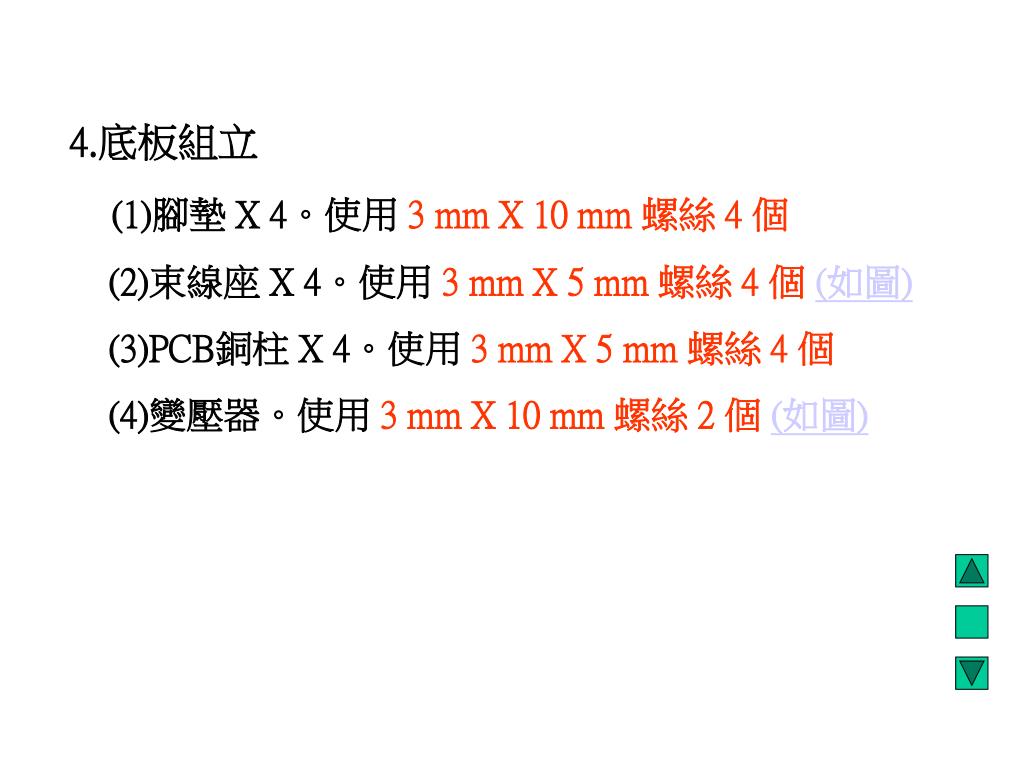

  5. 4.底板組立 (1)腳墊 X 4。使用 3 mm X 10 mm 螺絲 4個 (2)束線座 X 4。使用 3 mm X 5 mm 螺絲 4 個(如圖) (3)PCB銅柱 X 4。使用 3 mm X 5 mm 螺絲 4 個 (4)變壓器。使用 3 mm X 10 mm 螺絲 2 個 (如圖)

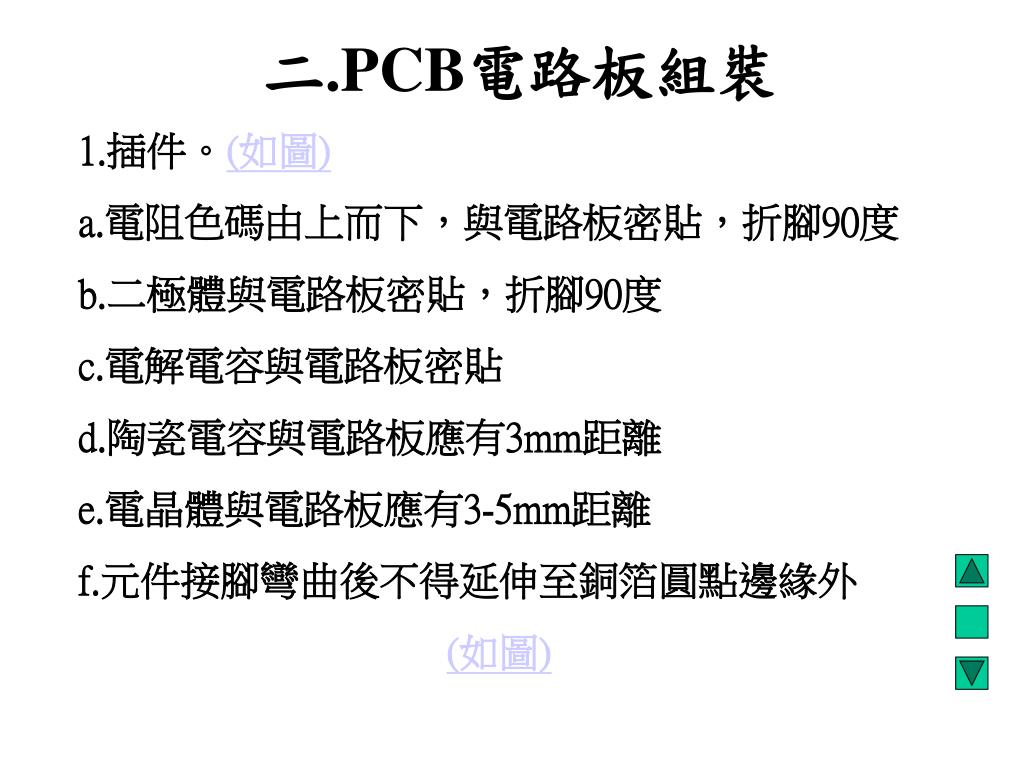

  6. 1.插件。(如圖) a.電阻色碼由上而下，與電路板密貼，折腳90度 b.二極體與電路板密貼，折腳90度 c.電解電容與電路板密貼 d.陶瓷電容與電路板應有3mm距離 e.電晶體與電路板應有3-5mm距離 f.元件接腳彎曲後不得延伸至銅箔圓點邊緣外 (如圖) 二.PCB電路板組裝

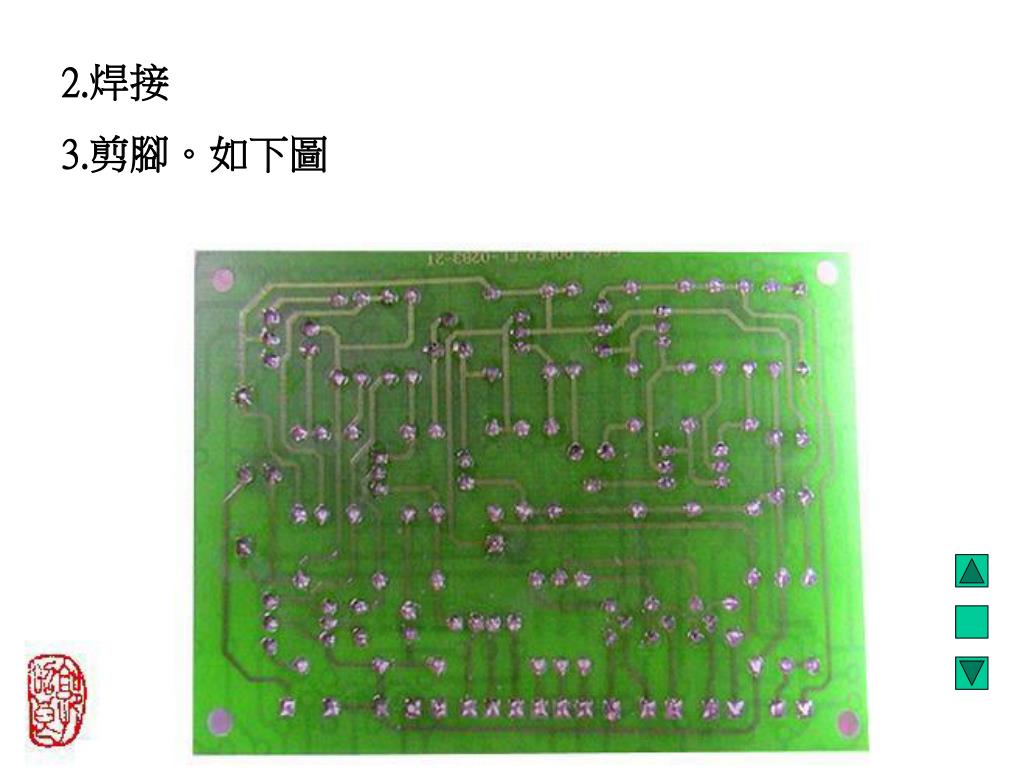

  7. 2.焊接 3.剪腳。如下圖

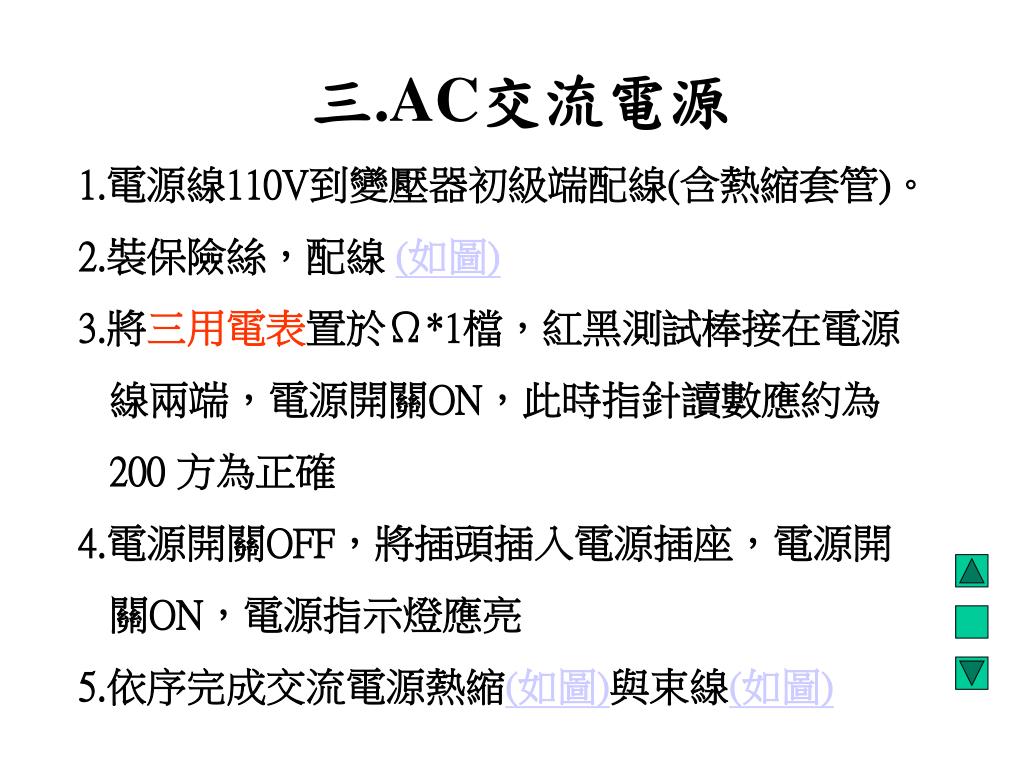

  8. 三.AC交流電源 1.電源線110V到變壓器初級端配線(含熱縮套管)。 2.裝保險絲，配線 (如圖) 3.將三用電表置於Ω*1檔，紅黑測試棒接在電源 線兩端，電源開關ON，此時指針讀數應約為 200 方為正確 4.電源開關OFF，將插頭插入電源插座，電源開 關ON，電源指示燈應亮 5.依序完成交流電源熱縮(如圖)與束線(如圖)

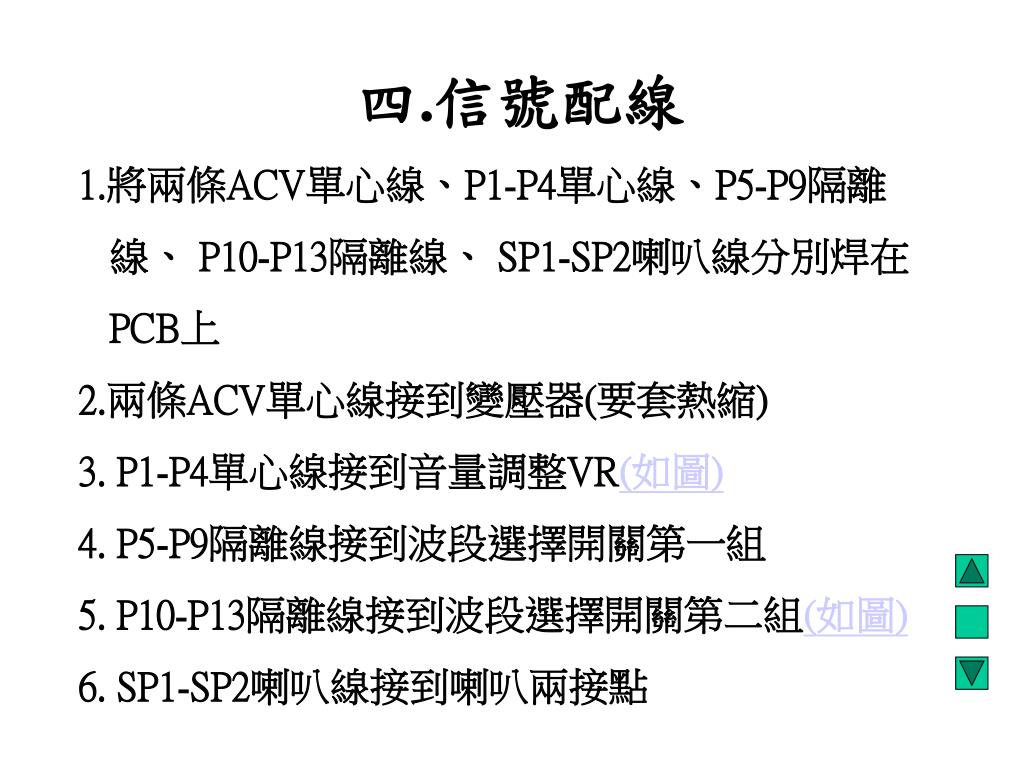

  9. 四.信號配線 1.將兩條ACV單心線、P1-P4單心線、P5-P9隔離 線、 P10-P13隔離線、 SP1-SP2喇叭線分別焊在 PCB上 2.兩條ACV單心線接到變壓器(要套熱縮) 3. P1-P4單心線接到音量調整VR(如圖) 4. P5-P9隔離線接到波段選擇開關第一組 5. P10-P13隔離線接到波段選擇開關第二組(如圖) 6. SP1-SP2喇叭線接到喇叭兩接點

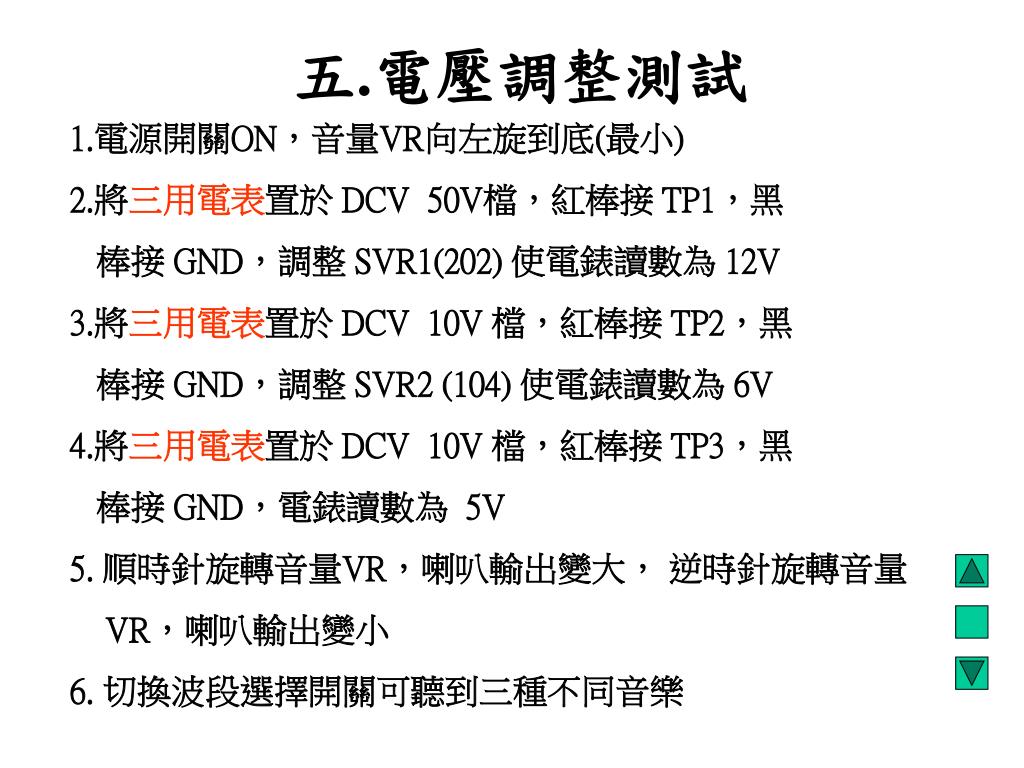

  10. 1.電源開關ON，音量VR向左旋到底(最小) 2.將三用電表置於 DCV 50V檔，紅棒接 TP1，黑 棒接 GND，調整 SVR1(202) 使電錶讀數為 12V 3.將三用電表置於 DCV 10V 檔，紅棒接 TP2，黑 棒接 GND，調整 SVR2 (104) 使電錶讀數為 6V 4.將三用電表置於 DCV 10V 檔，紅棒接 TP3，黑 棒接 GND，電錶讀數為 5V 5. 順時針旋轉音量VR，喇叭輸出變大， 逆時針旋轉音量 VR，喇叭輸出變小 6. 切換波段選擇開關可聽到三種不同音樂 五.電壓調整測試

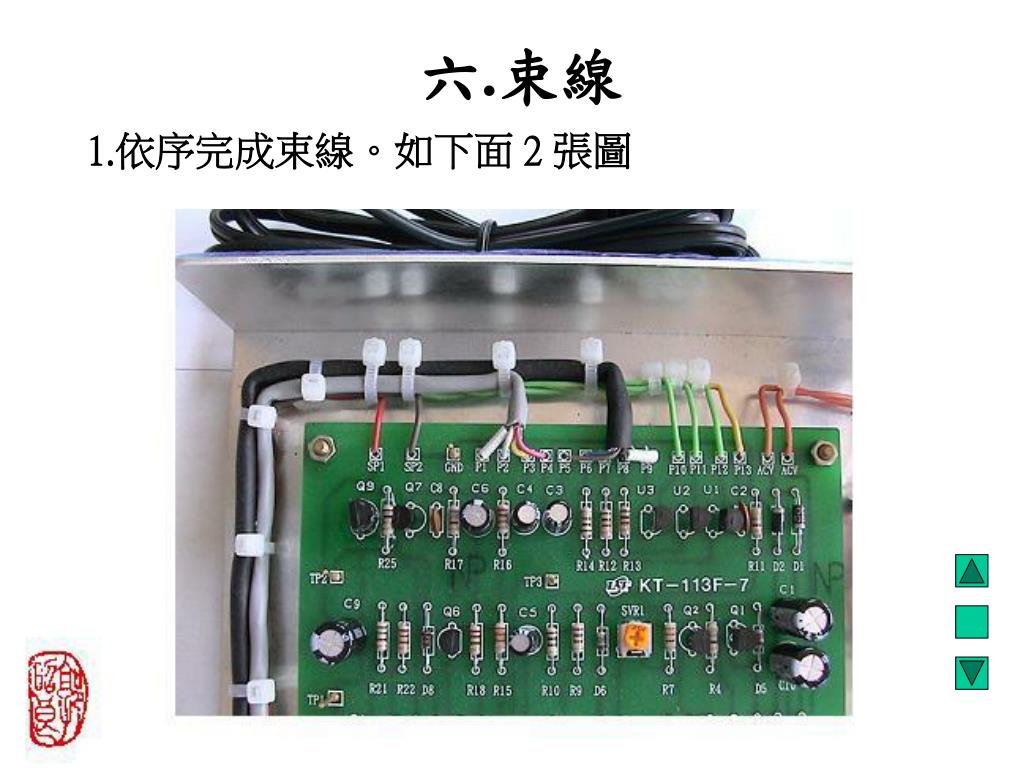

  11. 1.依序完成束線。如下面 2 張圖 六.束線

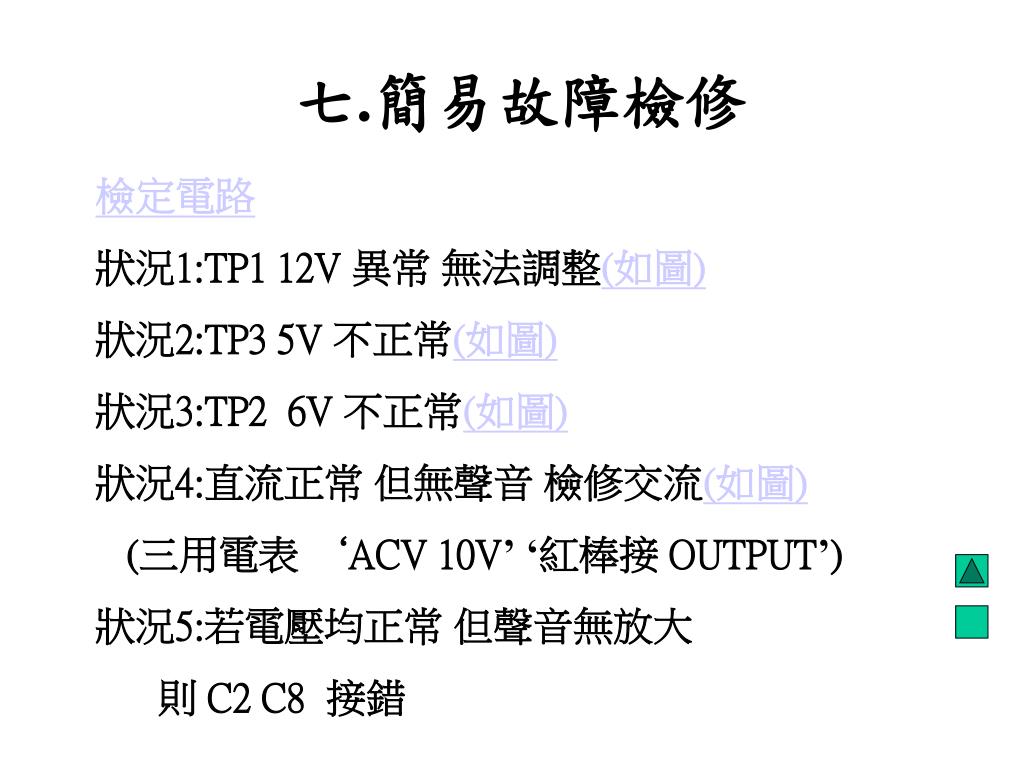

  12. 七.簡易故障檢修 檢定電路 狀況1:TP1 12V 異常 無法調整(如圖) 狀況2:TP3 5V 不正常(如圖) 狀況3:TP2 6V 不正常(如圖) 狀況4:直流正常 但無聲音 檢修交流(如圖) (三用電表 ‘ACV 10V’‘紅棒接 OUTPUT’) 狀況5:若電壓均正常 但聲音無放大 則 C2 C8 接錯
