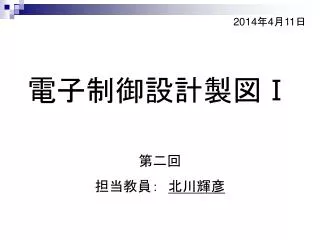

  1. 電子制御設計製図Ⅰ 2014年4月11日 第二回 担当教員：　北川輝彦

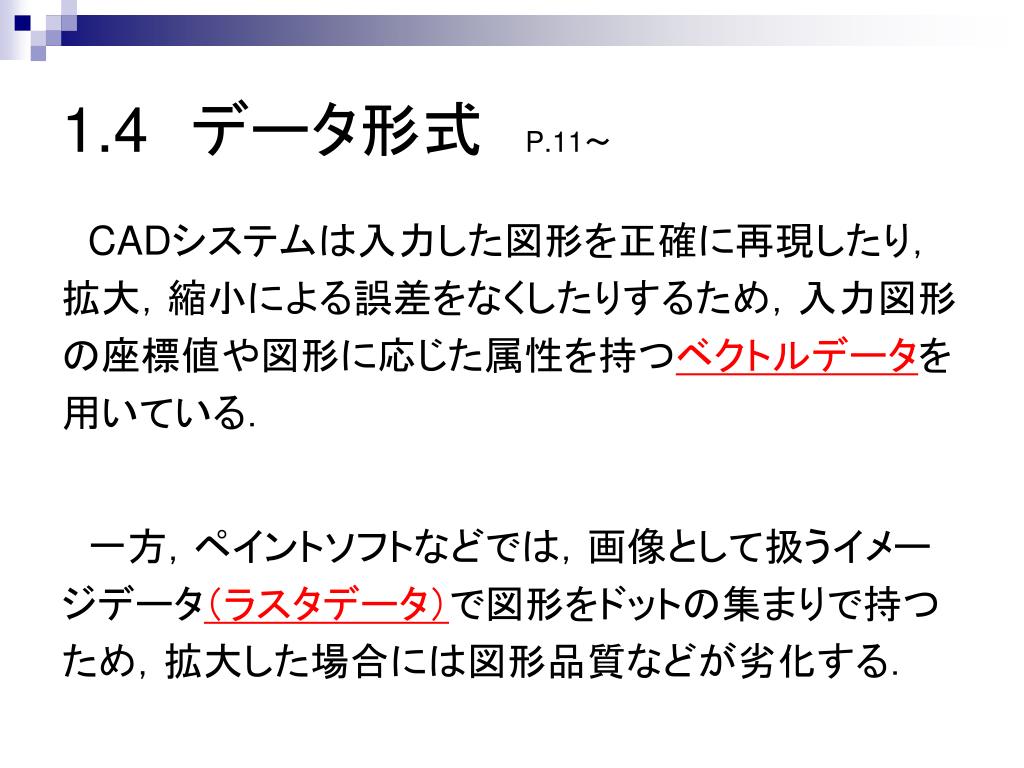

  2. 1.4　データ形式　P.11～ CADシステムは入力した図形を正確に再現したり，拡大，縮小による誤差をなくしたりするため，入力図形の座標値や図形に応じた属性を持つベクトルデータを用いている． 　一方，ペイントソフトなどでは，画像として扱うイメージデータ（ラスタデータ）で図形をドットの集まりで持つため，拡大した場合には図形品質などが劣化する．

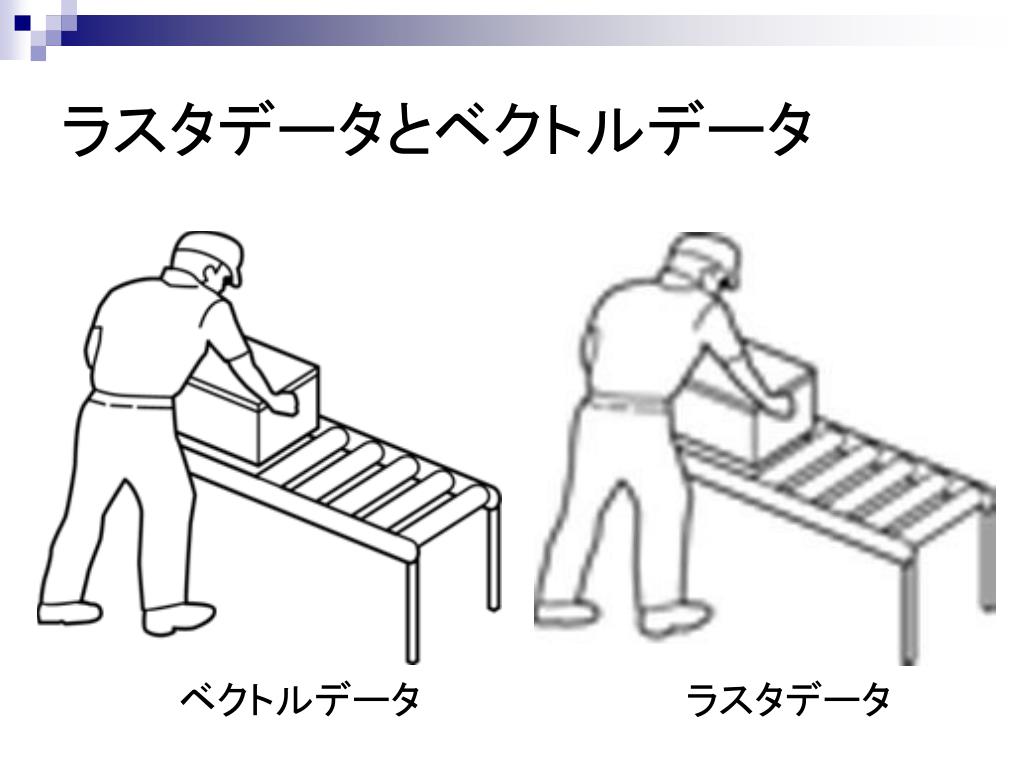

  3. ラスタデータとベクトルデータ 　　　　　ベクトルデータ　　　　　　　　　　ラスタデータ

  4. ラスタデータとベクトルデータ 　　　　　ベクトルデータ　　　　　　　　　　ラスタデータ

  5. 中間フォーマット，中間ファイル 中間フォーマット：異なるCADシステム間でデータ交換を行うことを目的とした，統一規格のデータ形式のフォーマット 中間ファイル：中間フォーマットで出力したファイル （a）IGES ANSI(米国国家規格協会)規格の中開ファイル。 3次元データを扱えるが情報量が大きく変換に時間がかかる

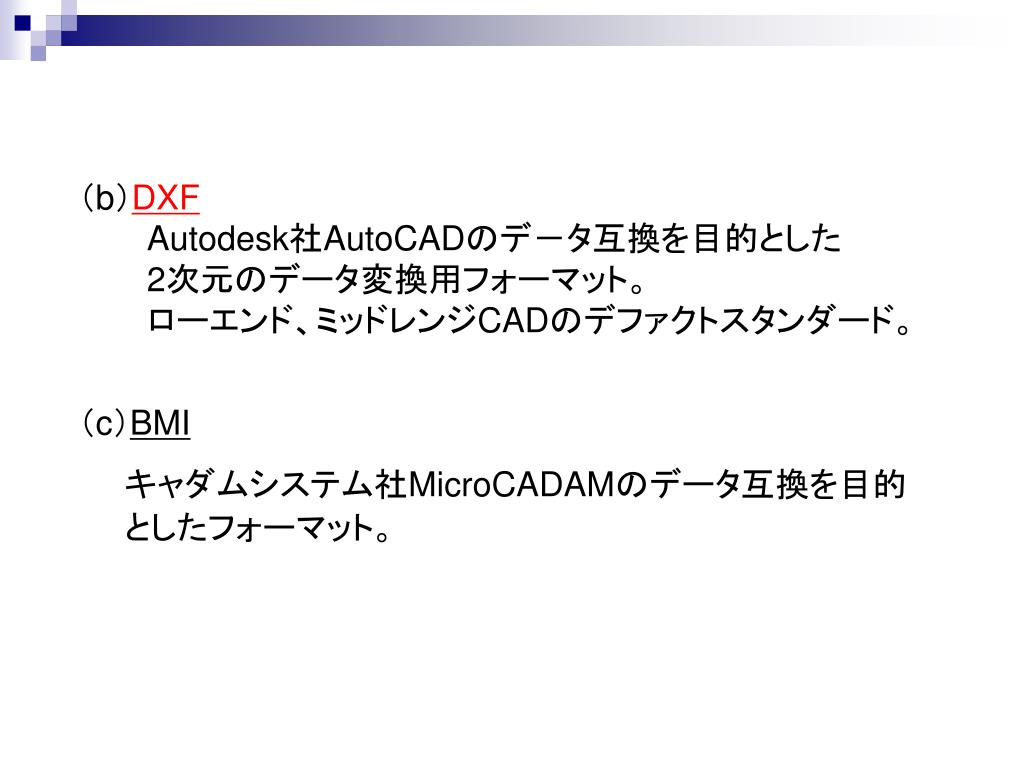

  6. （b）DXF Autodesk社AutoCADのデ－タ互換を目的とした 2次元のデータ変換用フォーマット。 　　　ローエンド、ミッドレンジCADのデファクトスタンダード。 （c）BMI 　　キャダムシステム社MicroCADAMのデータ互換を目的　　 　　としたフォーマット。

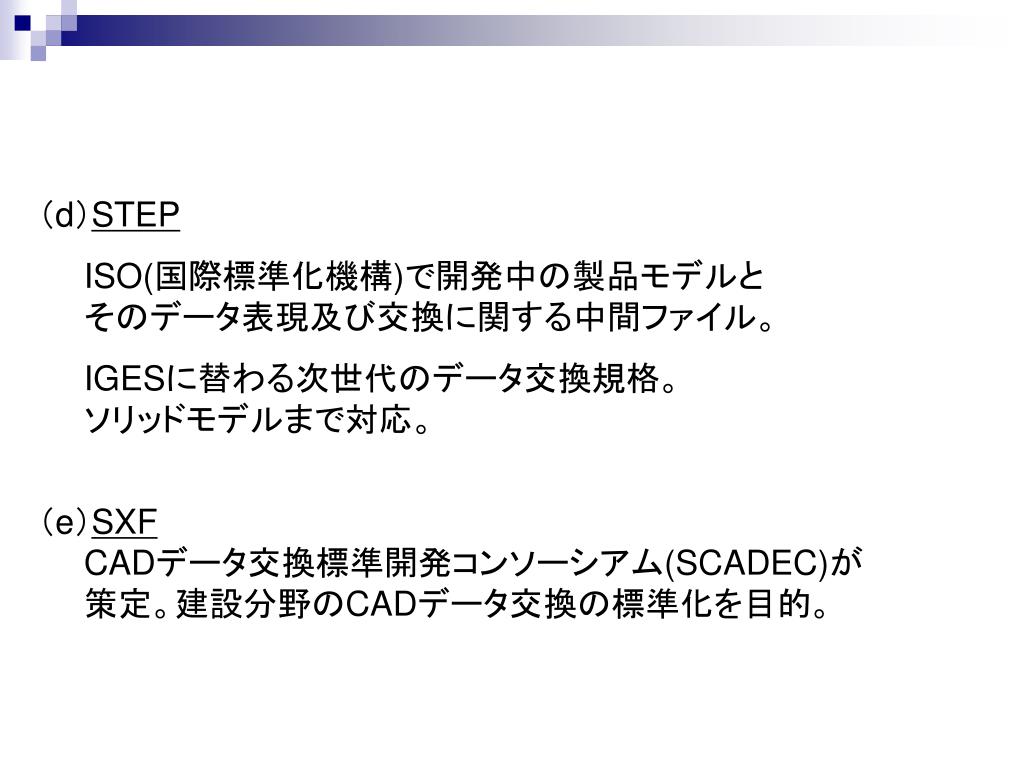

  7. （d）STEP ISO(国際標準化機構)で開発中の製品モデルと　　そのデータ表現及び交換に関する中間ファイル。 IGESに替わる次世代のデータ交換規格。　　ソリッドモデルまで対応。 （e）SXF CADデータ交換標準開発コンソーシアム(SCADEC)が 　　策定。建設分野のCADデータ交換の標準化を目的。

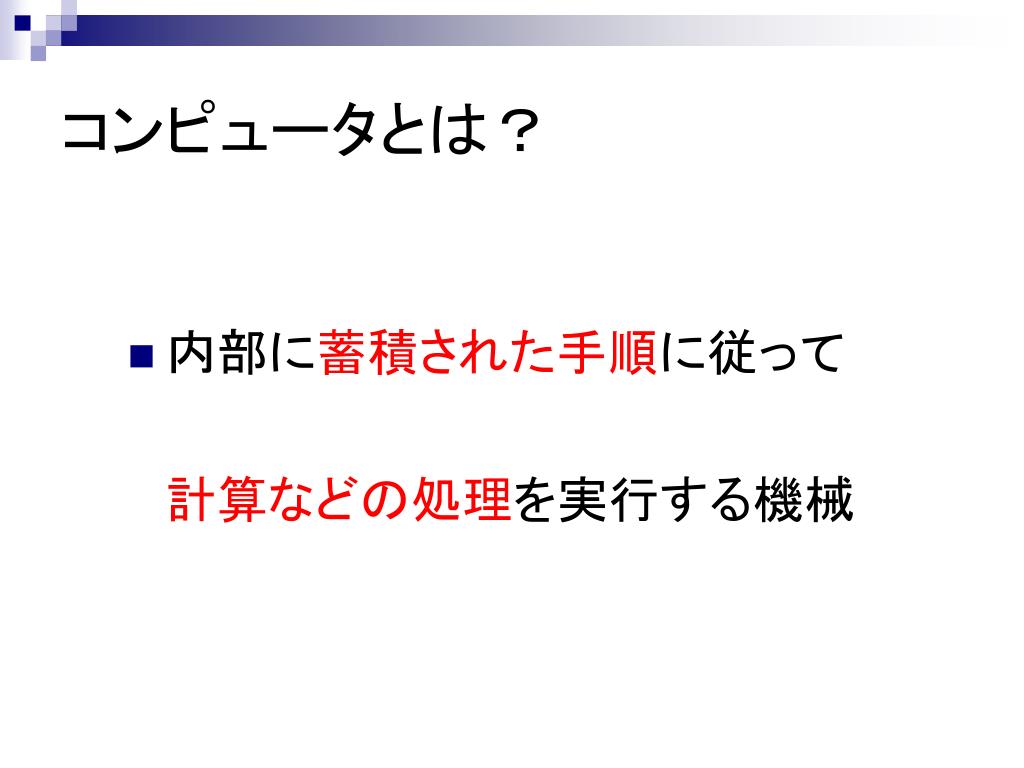

  8. コンピュータとは？ 内部に蓄積された手順に従って 計算などの処理を実行する機械

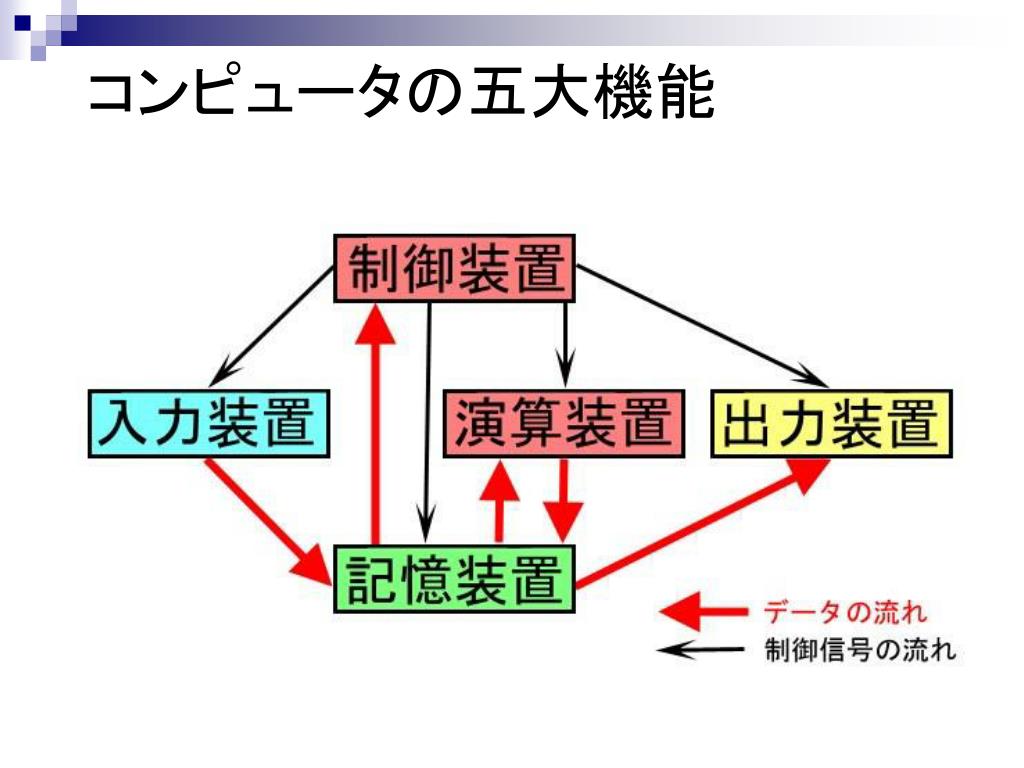

  9. コンピュータの五大機能

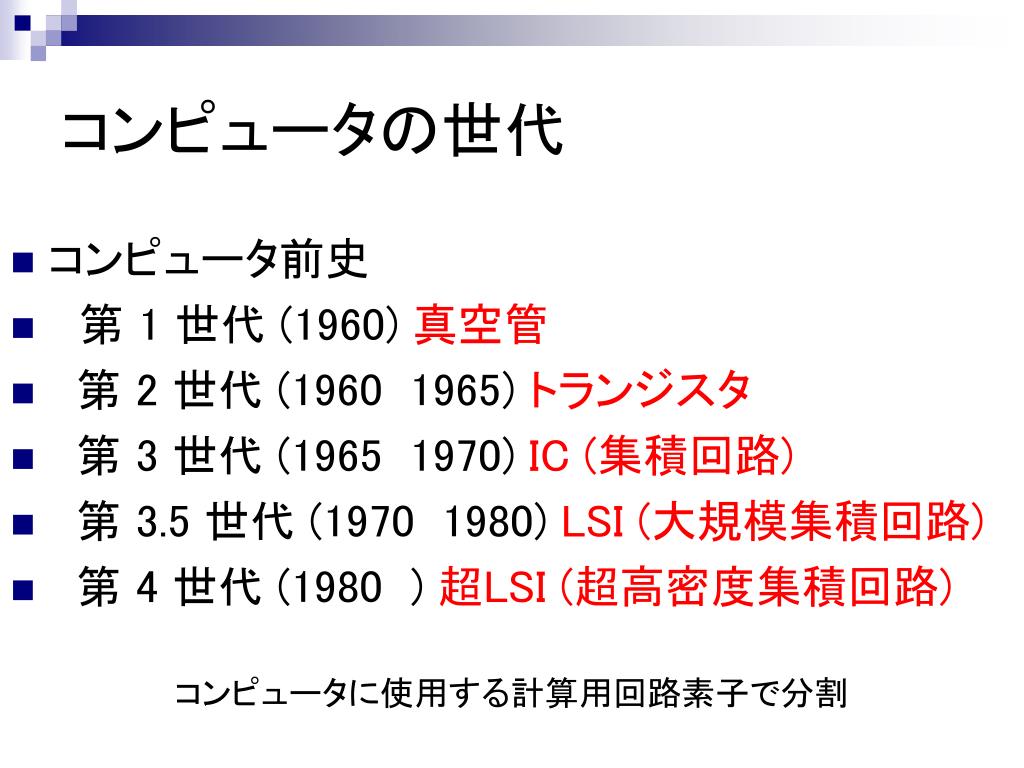

  10. コンピュータの世代 コンピュータ前史 　第 1 世代 (1960) 真空管 第 2 世代 (1960 1965) トランジスタ 第 3 世代 (1965 1970) IC (集積回路) 第 3.5 世代 (1970 1980) LSI (大規模集積回路) 第 4 世代 (1980 ) 超LSI (超高密度集積回路) コンピュータに使用する計算用回路素子で分割

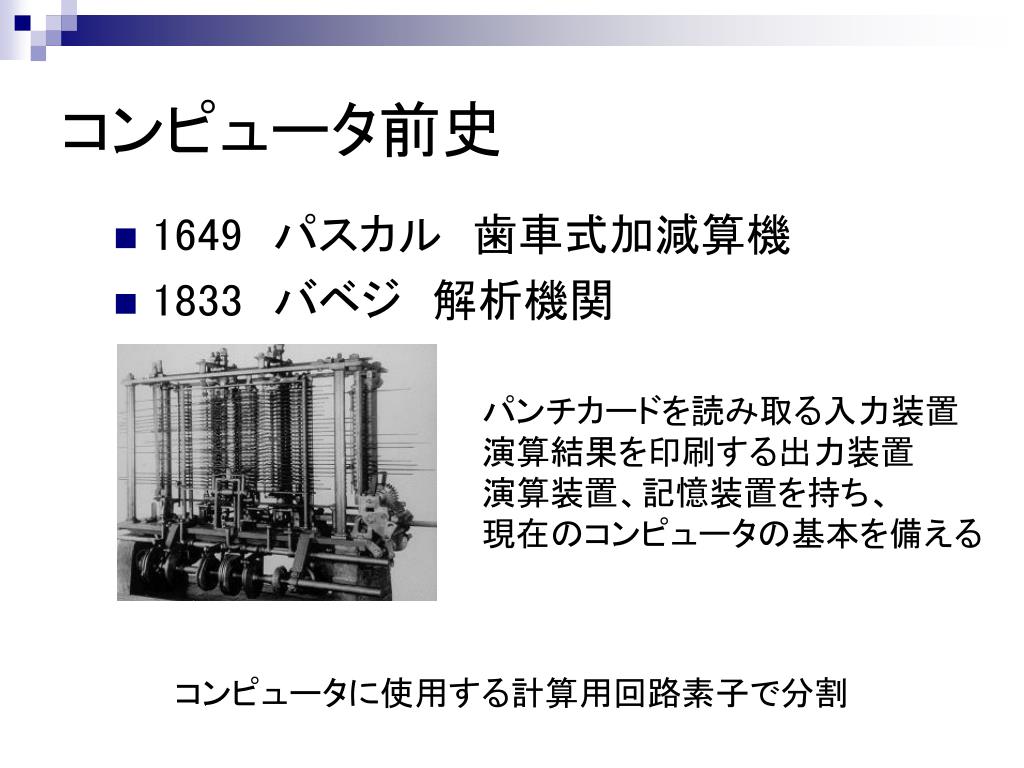

  11. コンピュータ前史 1649　パスカル　歯車式加減算機 1833　バベジ　解析機関 パンチカードを読み取る入力装置 演算結果を印刷する出力装置 演算装置、記憶装置を持ち、 現在のコンピュータの基本を備える コンピュータに使用する計算用回路素子で分割

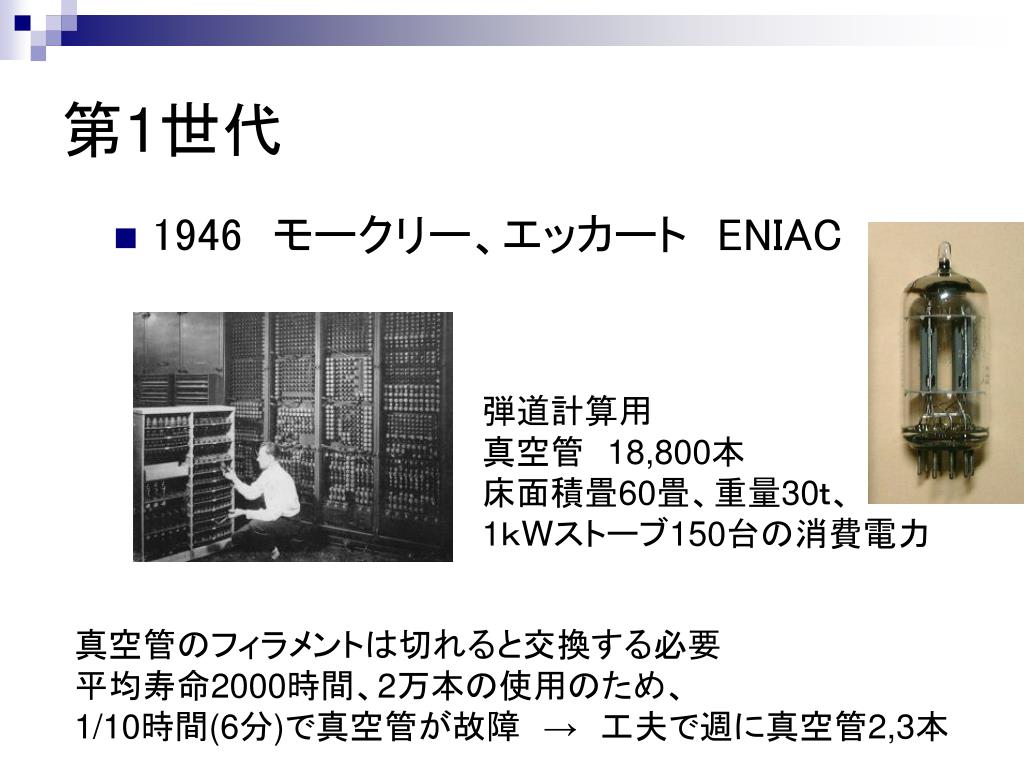

  12. 第1世代 1946　モークリー、エッカート　ENIAC 弾道計算用 真空管　18,800本 床面積畳60畳、重量30ｔ、 1ｋWストーブ150台の消費電力 真空管のフィラメントは切れると交換する必要 平均寿命2000時間、2万本の使用のため、 1/10時間(6分)で真空管が故障　→　工夫で週に真空管2,3本

  13. 第1世代 1946　モークリー、エッカート　ENIAC プログラムの変更： 真空管や回路の配線を つなぎかえる必要。 真空管のフィラメントは切れると交換する必要 平均寿命2000時間、2万本の使用のため、 1/10時間(6分)で真空管が故障　→　工夫で週に真空管2,3本

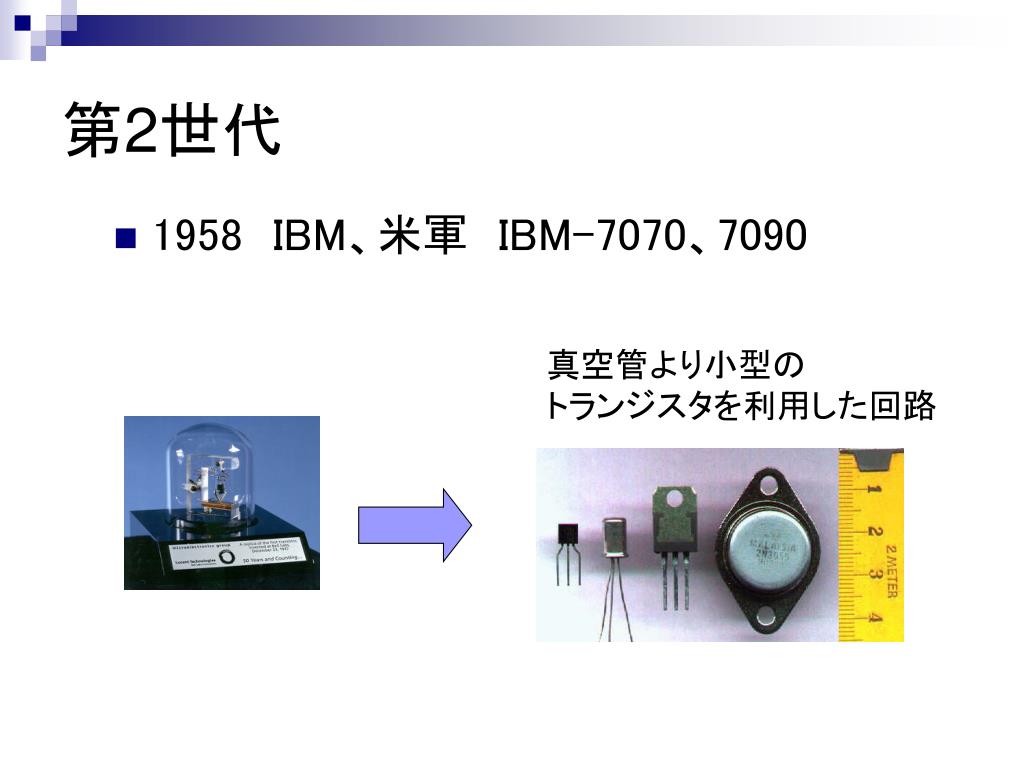

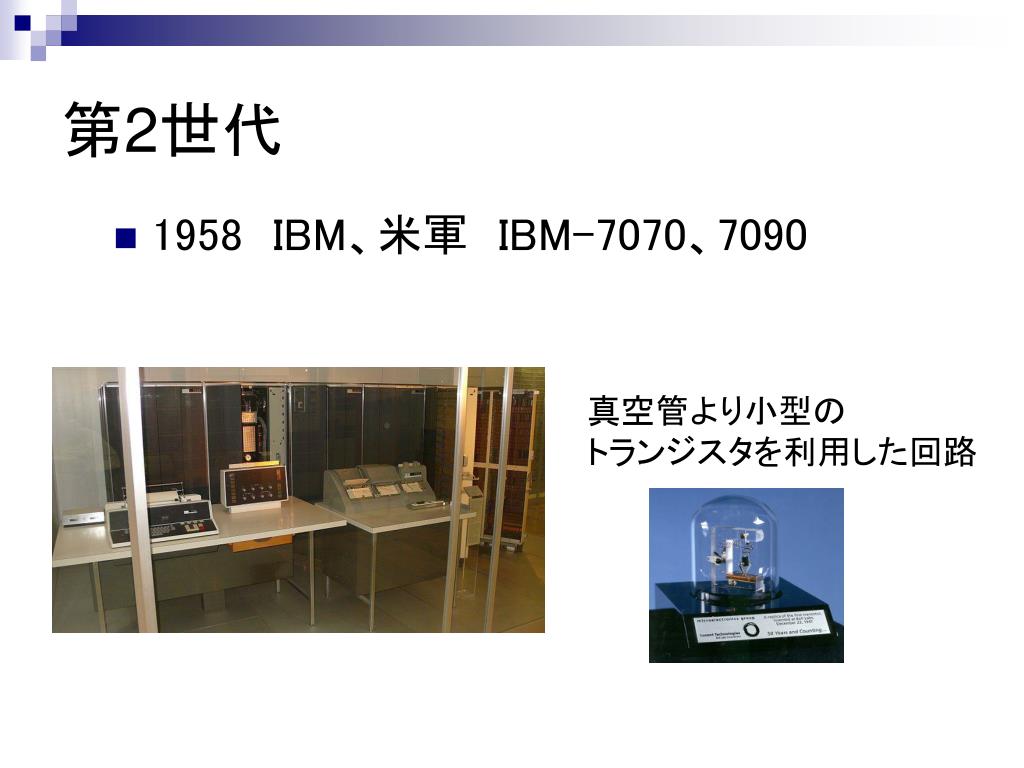

  14. 第2世代 1958IBM、米軍　IBM-7070、7090 真空管より小型の トランジスタを利用した回路

  15. 第2世代 1958IBM、米軍　IBM-7070、7090 真空管より小型の トランジスタを利用した回路

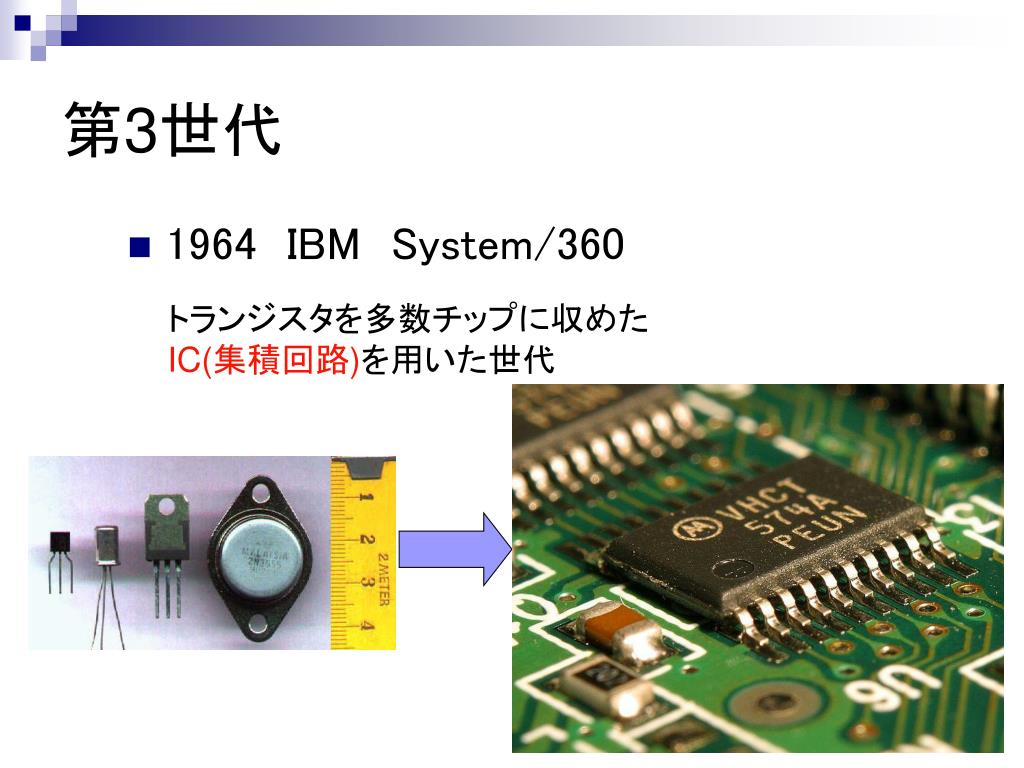

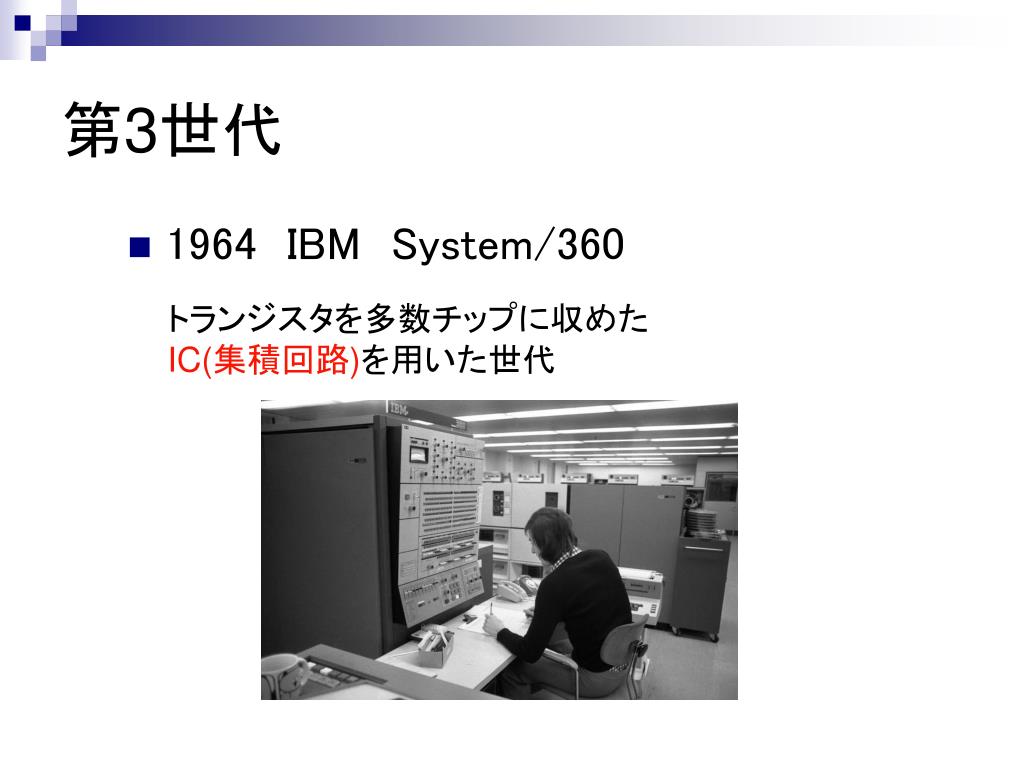

  16. 第3世代 1964IBMSystem/360 トランジスタを多数チップに収めた IC(集積回路)を用いた世代

  17. 第3世代 1964IBMSystem/360 トランジスタを多数チップに収めた IC(集積回路)を用いた世代

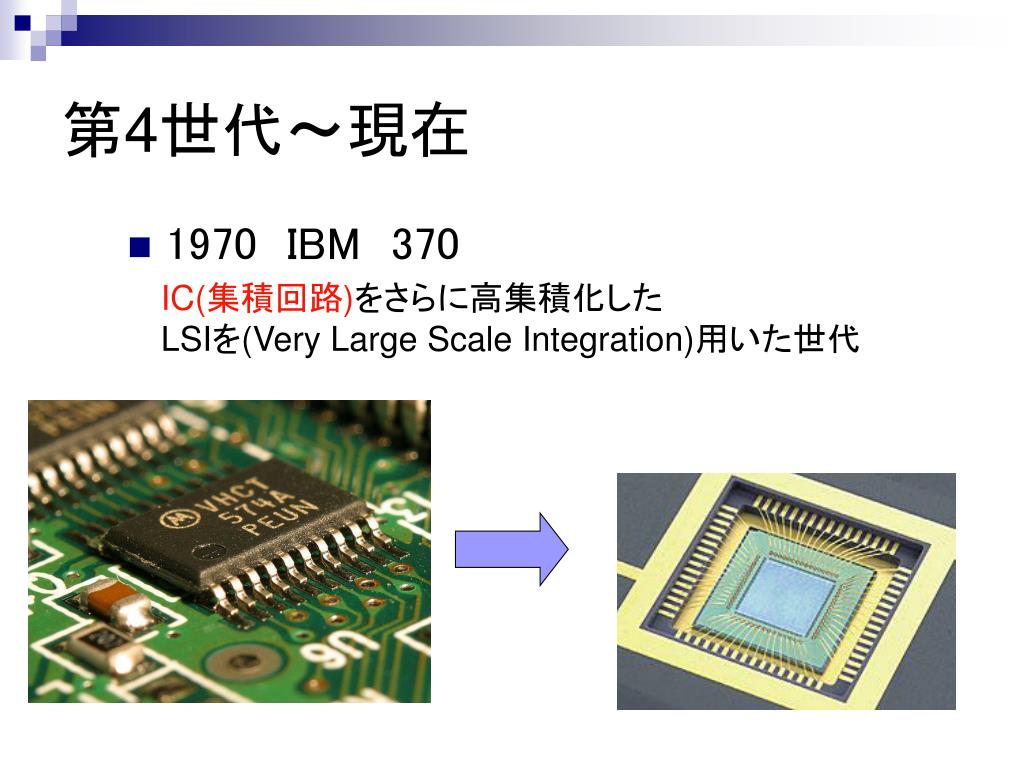

  18. 第4世代～現在 1970IBM370 IC(集積回路)をさらに高集積化した LSIを(Very Large Scale Integration)用いた世代

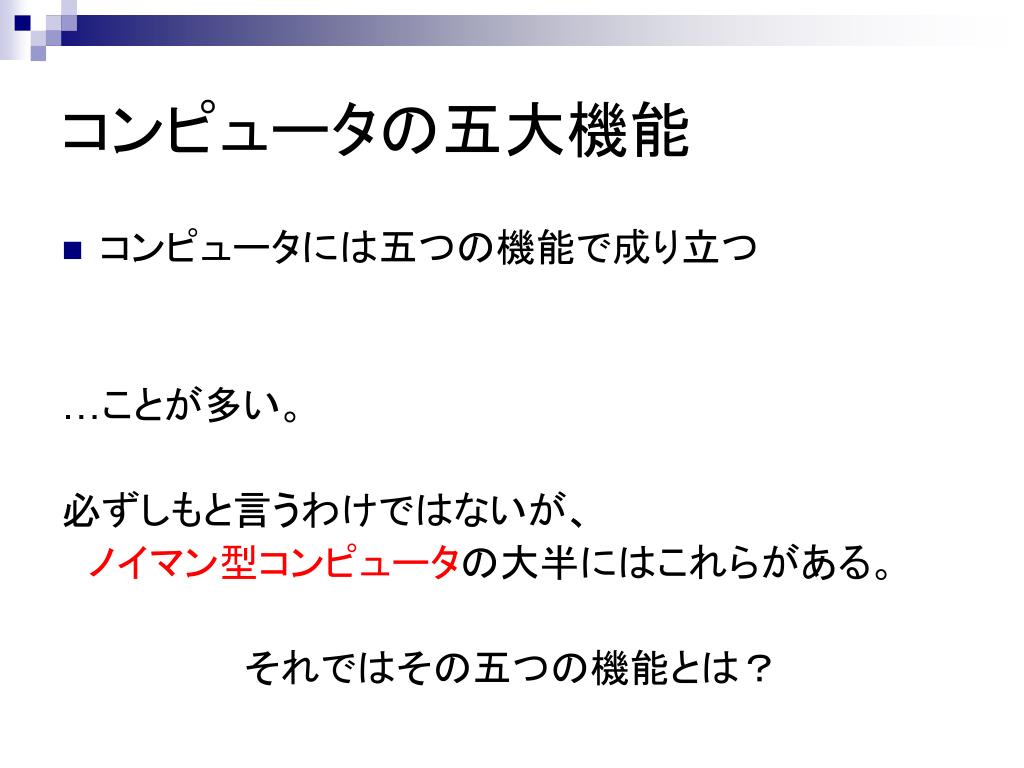

  19. コンピュータの五大機能 コンピュータには五つの機能で成り立つ …ことが多い。 必ずしもと言うわけではないが、 ノイマン型コンピュータの大半にはこれらがある。 それではその五つの機能とは？

  20. コンピュータの五大機能

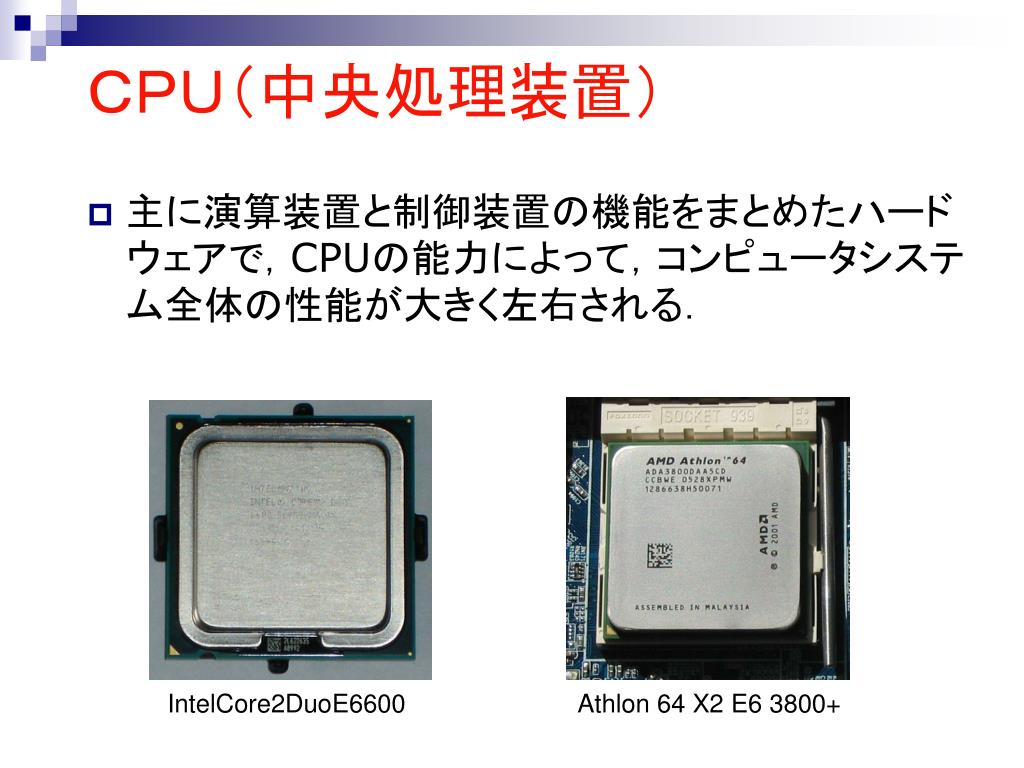

  21. ＣＰＵ（中央処理装置） • 主に演算装置と制御装置の機能をまとめたハードウェアで，CPUの能力によって，コンピュータシステム全体の性能が大きく左右される． IntelCore2DuoE6600 Athlon 64 X2 E6 3800+

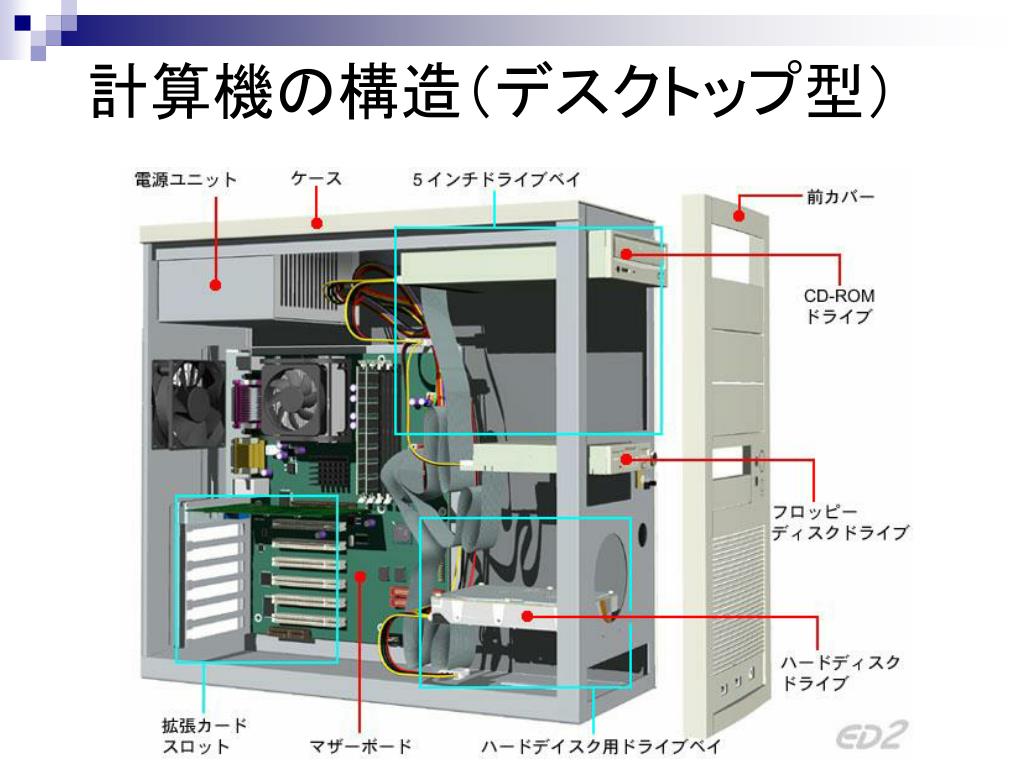

  22. 計算機の構造（デスクトップ型）

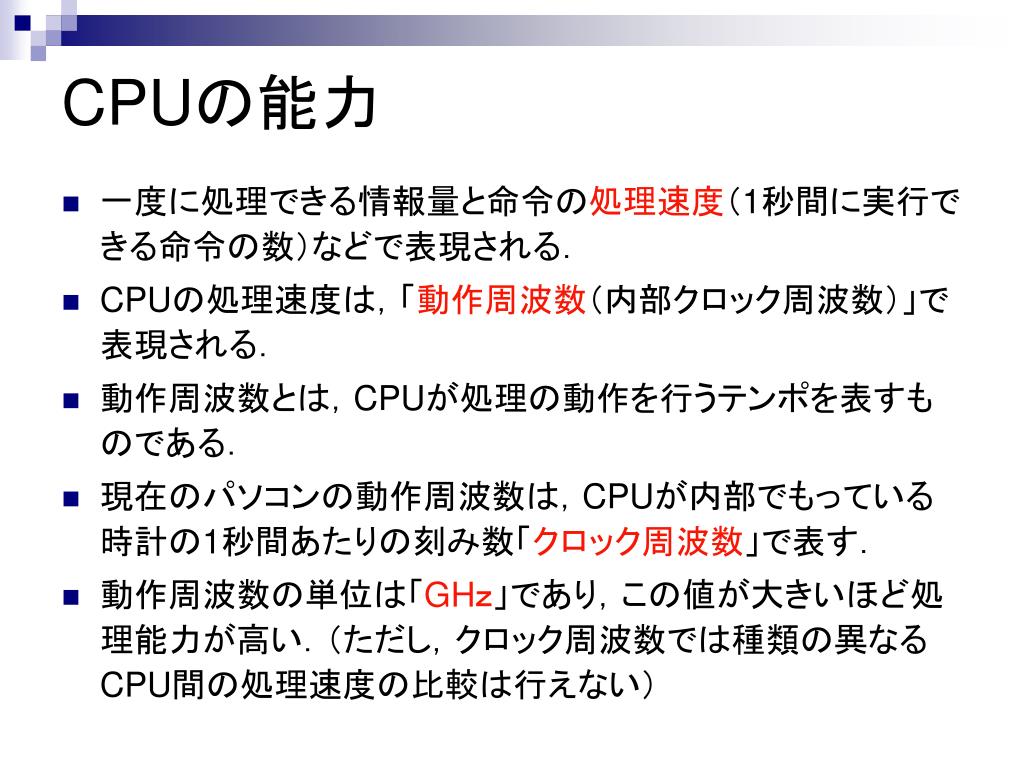

  23. CPUの能力 • 一度に処理できる情報量と命令の処理速度（1秒間に実行できる命令の数）などで表現される． • CPUの処理速度は，「動作周波数（内部クロック周波数）」で表現される． • 動作周波数とは，CPUが処理の動作を行うテンポを表すものである． • 現在のパソコンの動作周波数は，CPUが内部でもっている時計の1秒間あたりの刻み数「クロック周波数」で表す． • 動作周波数の単位は「GHｚ」であり，この値が大きいほど処理能力が高い．（ただし，クロック周波数では種類の異なるCPU間の処理速度の比較は行えない）

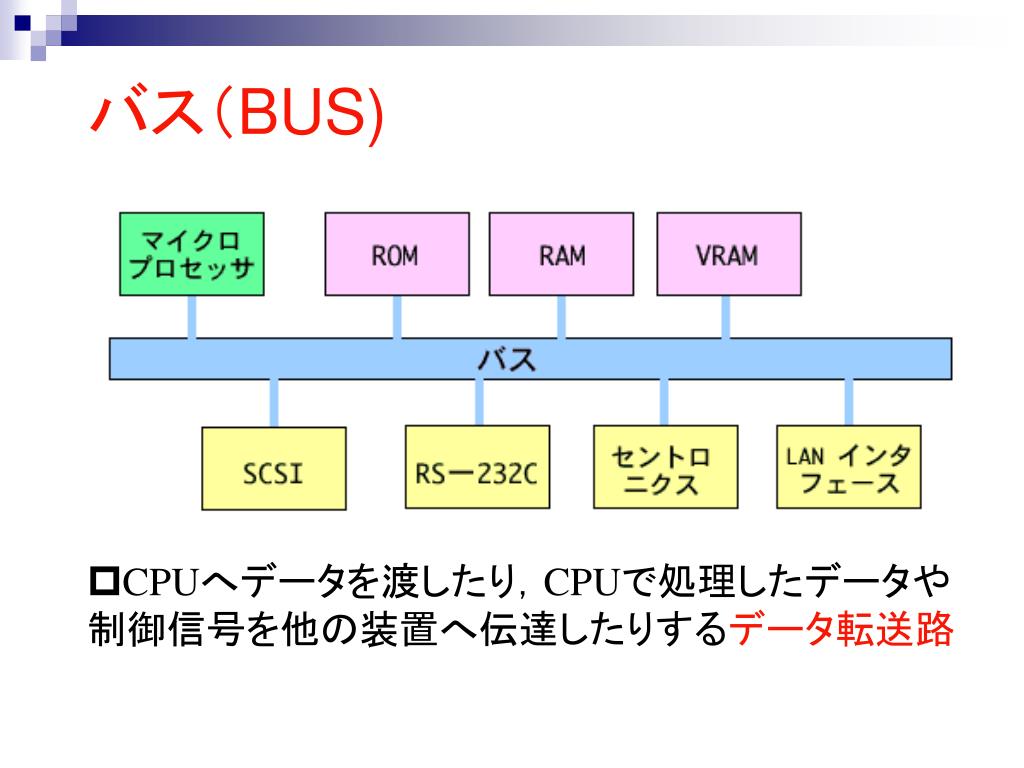

  24. バス（BUS) • CPUへデータを渡したり，CPUで処理したデータや　制御信号を他の装置へ伝達したりするデータ転送路

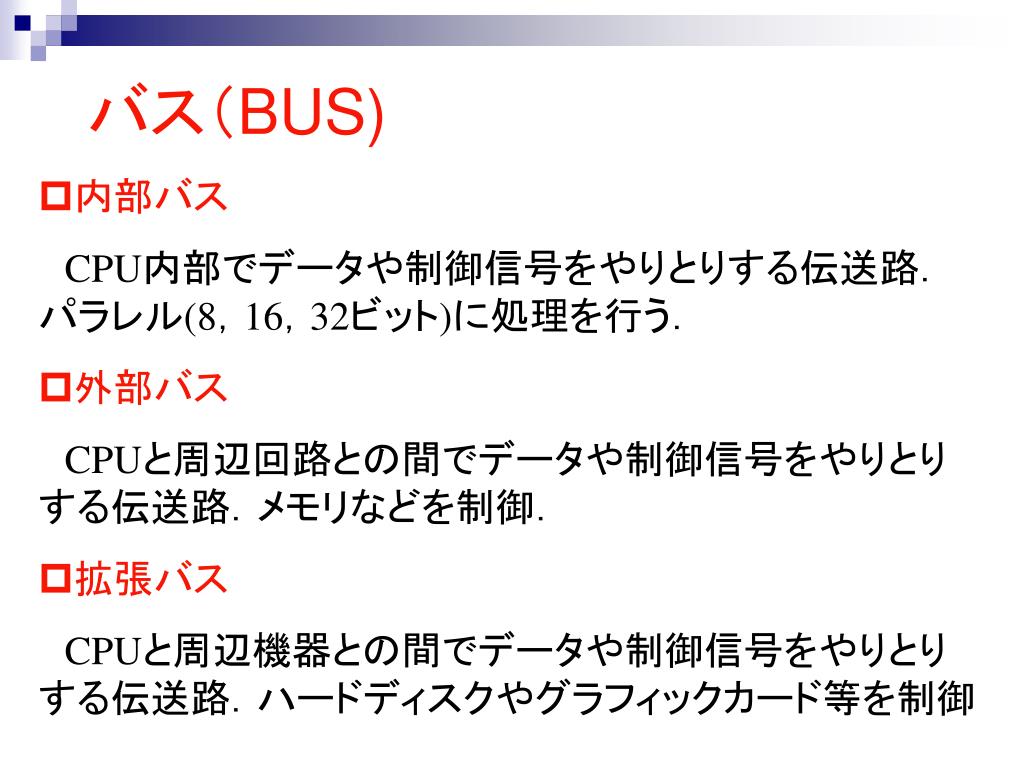

  25. バス（BUS) • 内部バス CPU内部でデータや制御信号をやりとりする伝送路．パラレル(8，16，32ビット)に処理を行う． • 外部バス CPUと周辺回路との間でデータや制御信号をやりとりする伝送路．メモリなどを制御． • 拡張バス CPUと周辺機器との間でデータや制御信号をやりとりする伝送路．ハードディスクやグラフィックカード等を制御

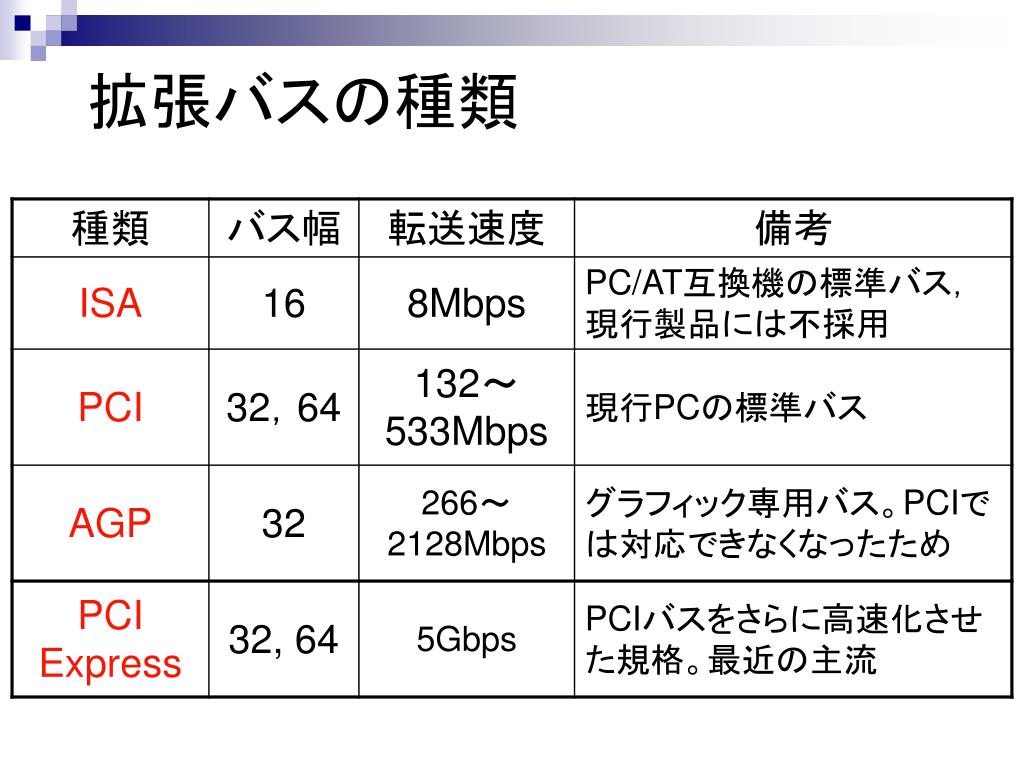

  26. 拡張バスの種類

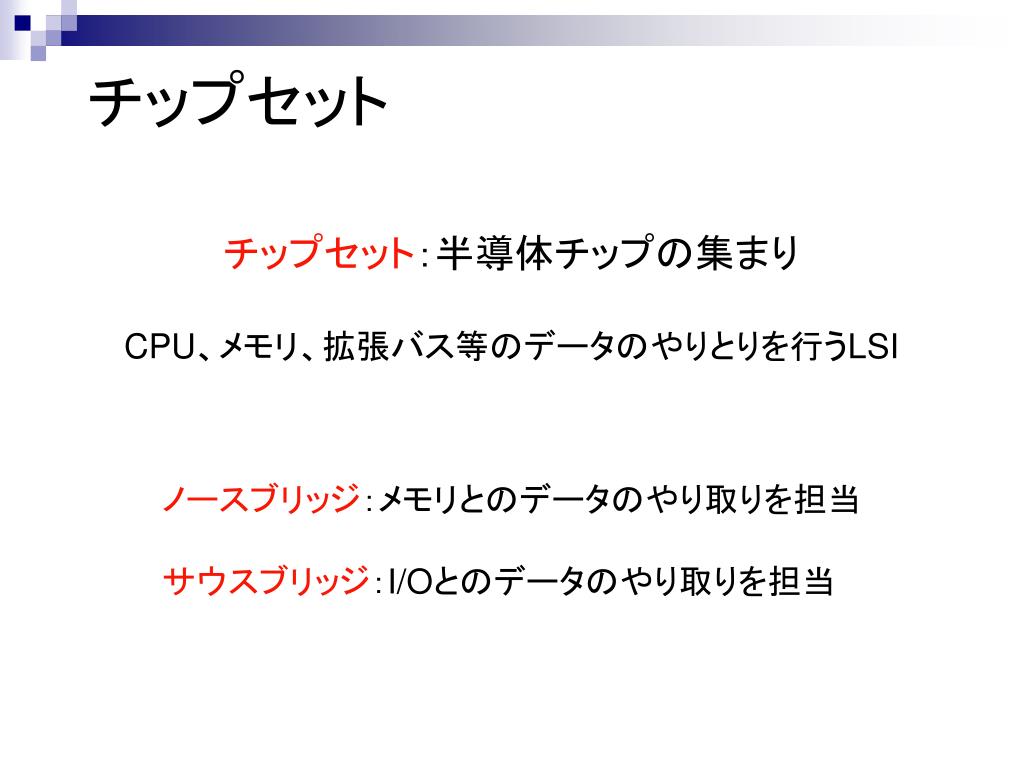

  27. チップセット チップセット：半導体チップの集まり CPU、メモリ、拡張バス等のデータのやりとりを行うLSI ノースブリッジ：メモリとのデータのやり取りを担当 サウスブリッジ：I/Oとのデータのやり取りを担当
