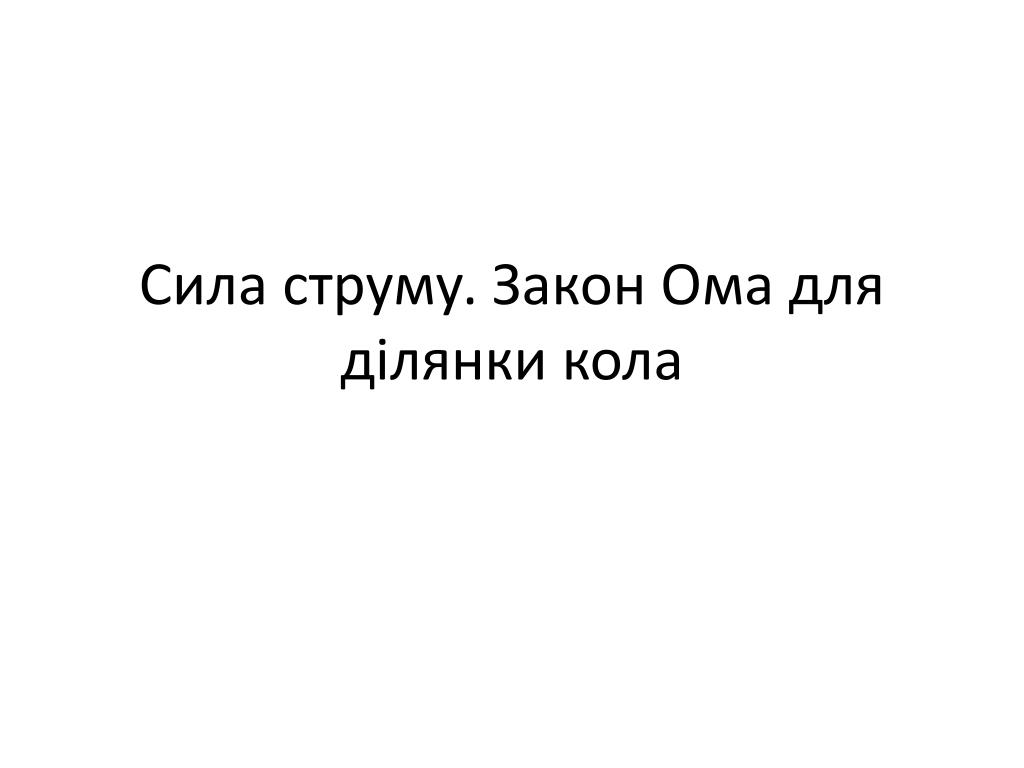

  1. Сила струму. Закон Ома для ділянки кола

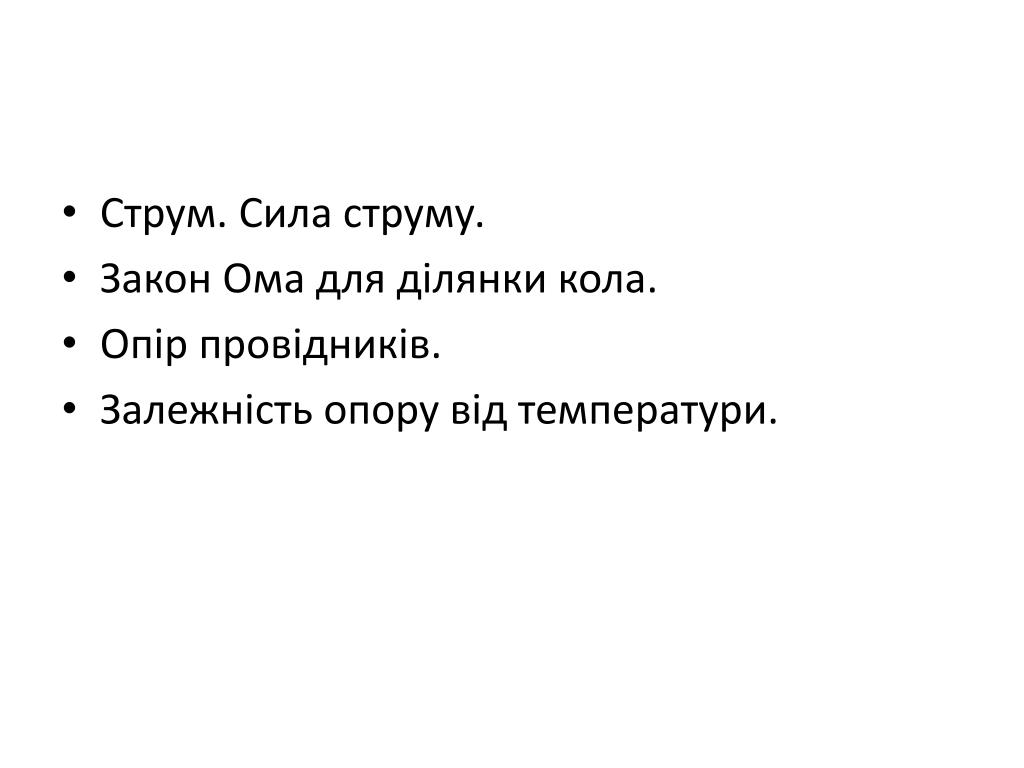

  2. Струм. Сила струму. • Закон Ома для ділянки кола. • Опір провідників. • Залежність опору від температури.

  3. Електричний струм • Напрямлений рух заряджених частинок • За напрямок струму беруть умовний рух позитивно заряджених частинок

  4. Умови існування електричного струму • Наявність вільних носіїв зарядів в речовині. • Наявність джерела струму для підтримання в провіднику електричного поля

  5. Кількісна характеристика струму – сила струму (І)

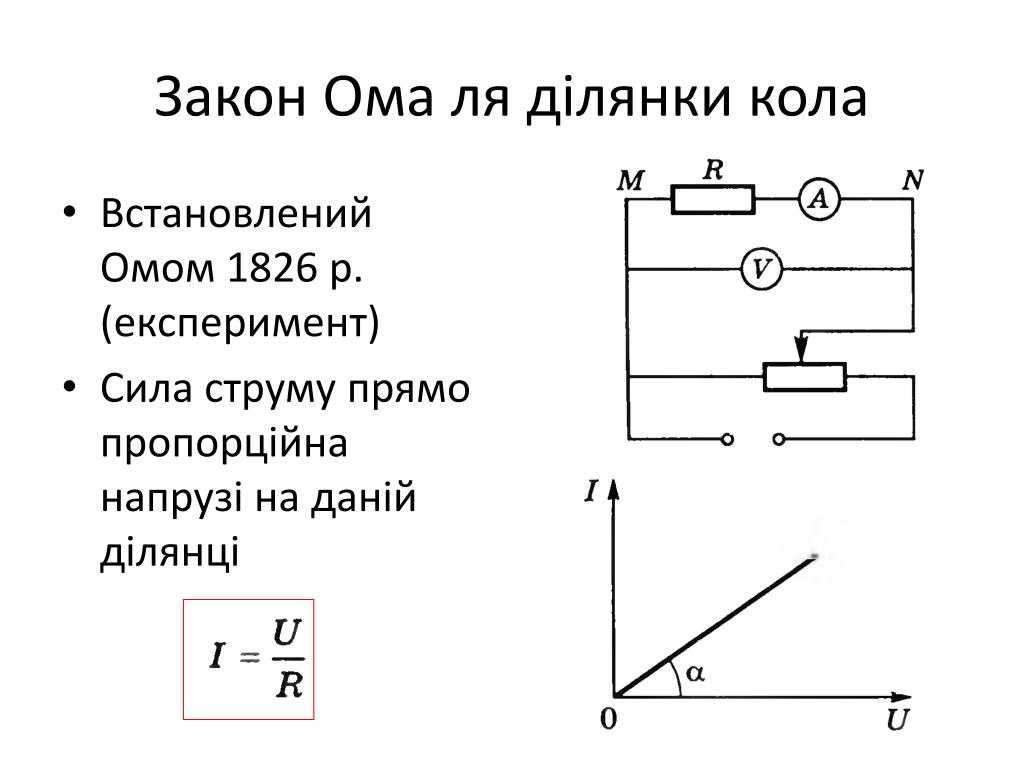

  6. Закон Ома ля ділянки кола • Встановлений Омом 1826 р. (експеримент) • Сила струму прямо пропорційна напрузі на даній ділянці

  7. Опір провідника R (Ом)

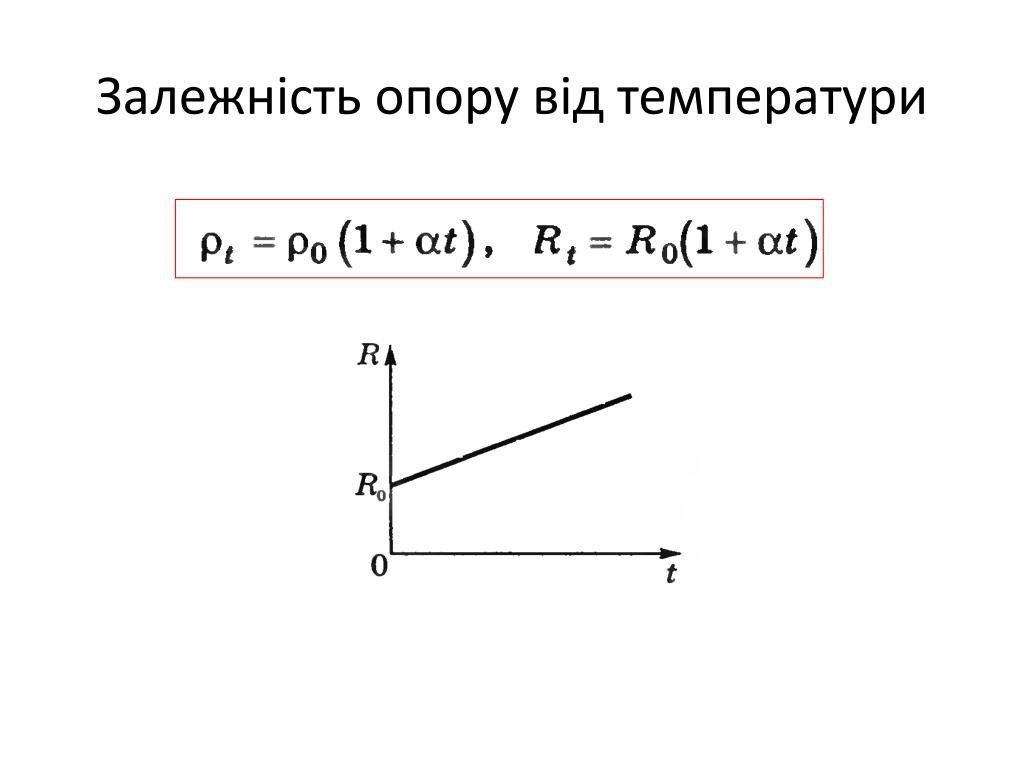

  8. Залежність опору від температури

  9. Задачі • Скількивитківніхромового дроту діаметром 1 мм потрібнонамотати на фарфоровийциліндррадіусом 2,5 см, щоботриматинагрівник опором 40 Ом. Питомийопірніхрому 11010-3 Ом м. (Відповідь: 200) • Опірвольфрамової нитки електричної лампочки при 20 С0дорівнює 35,8 Ом. Визначити температуру нитки лампочки, якщо при вмиканні в коло знапругою 120 В по нитцііде струм 0,33 А. Температурнийкоефіцієнт опору вольфрама 4,610-3 С-1. (Відповідь: 2200 С) • Два циліндричнихпровідникизрізнихматеріалівмаютьоднаковудовжинуіоднаковийопір. Порівнятимасипровідників. • Обмотка катушки змідного дроту при температурі 14 С0маєопір 10 Ом. Післяпропускання струму опір став 12,2 Ом. До якоїтемпературинагрілась обмотка? Температурнийкоефіцієнт опору міді 4,15 1 С . (Відповідь: 70 С)
