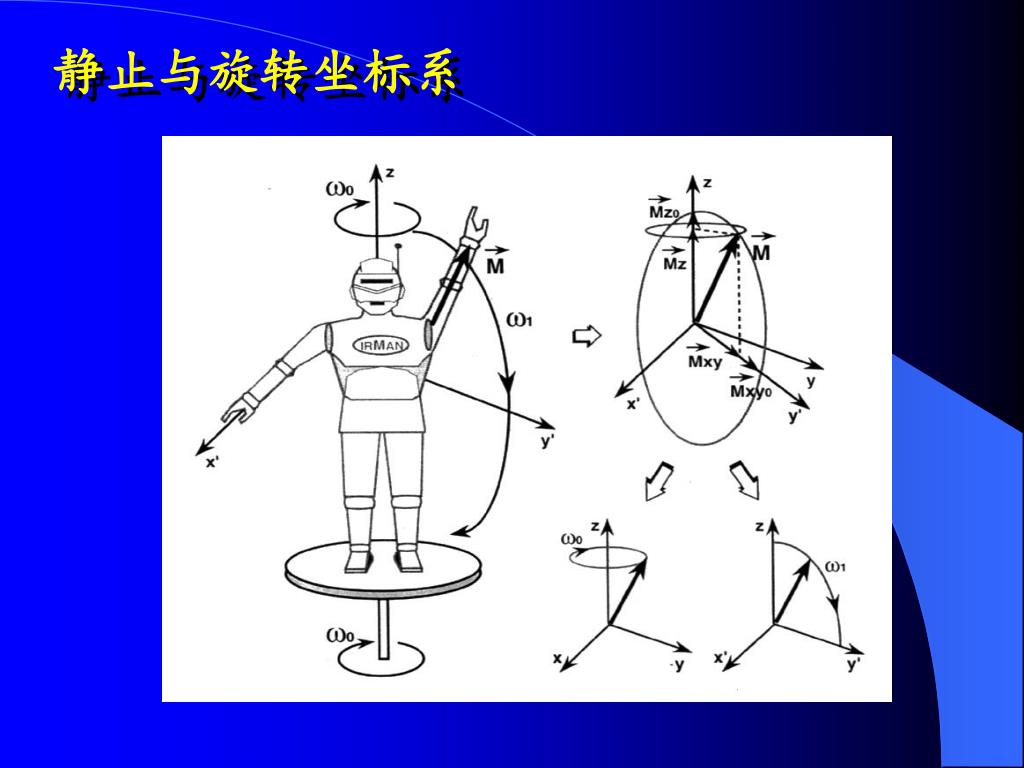

  1. 静止与旋转坐标系

  2. 90脉冲作用于M

  3. 180脉冲作用于M

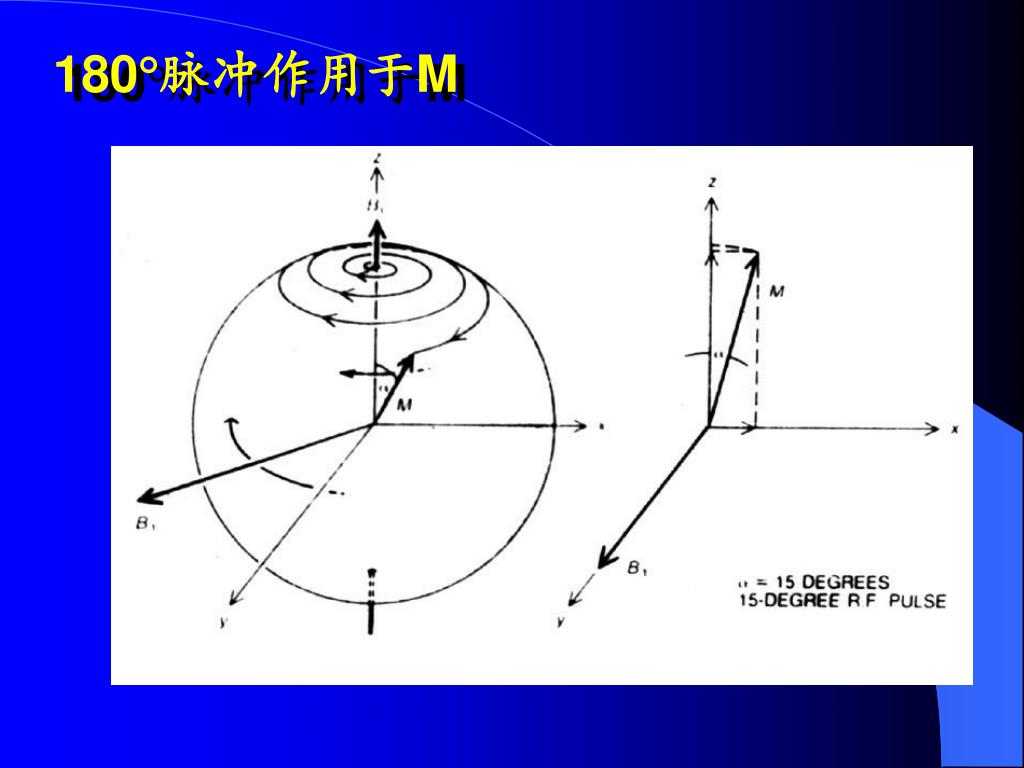

  4. 180脉冲作用于M

  5. 自旋弛豫(Relexation) 质子系统在静磁场中逐渐被磁化,并在外加磁场方向上形成磁化矢量M0,M0在射频脉冲激发下产生磁共振现象,平衡状态被破坏,产生横向磁化Mxy,系统平衡被破坏,系统处于激发态。 纵向磁化矢量Mz变小; 横向磁化矢量Mxy增大。 当射频脉冲关闭后,系统从激发态返回平衡态,这过程就是弛豫。 纵向磁化矢量Mz恢复; 横向磁化矢量Mxy衰减。

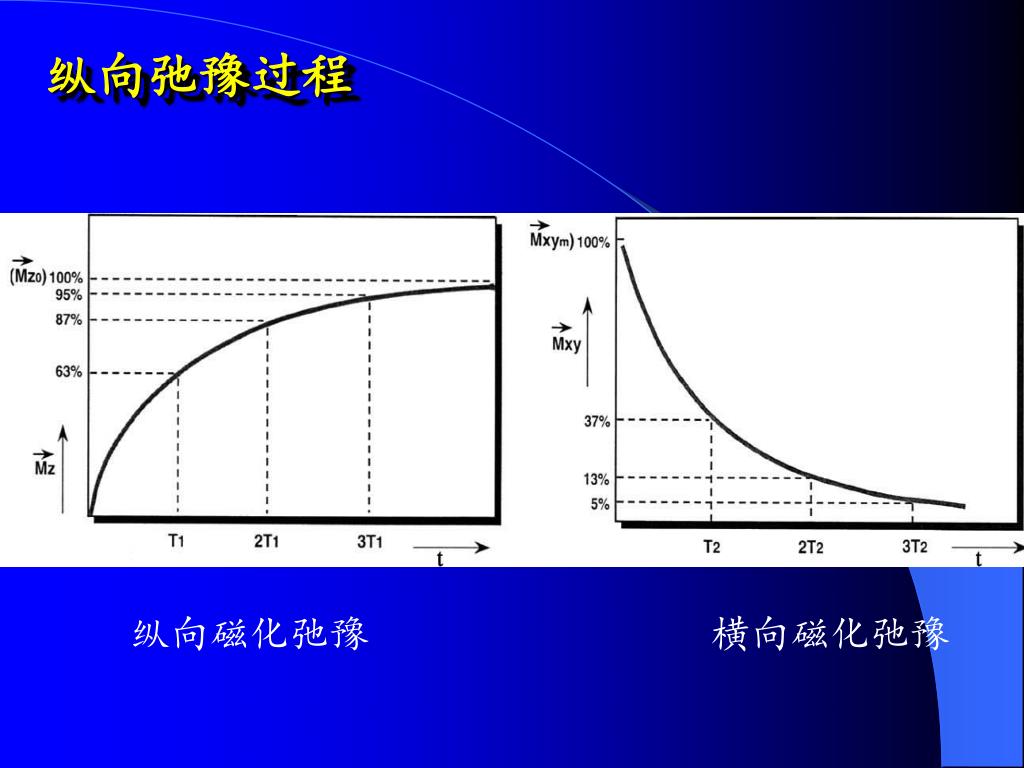

  6. 纵向弛豫过程 纵向磁化弛豫 横向磁化弛豫

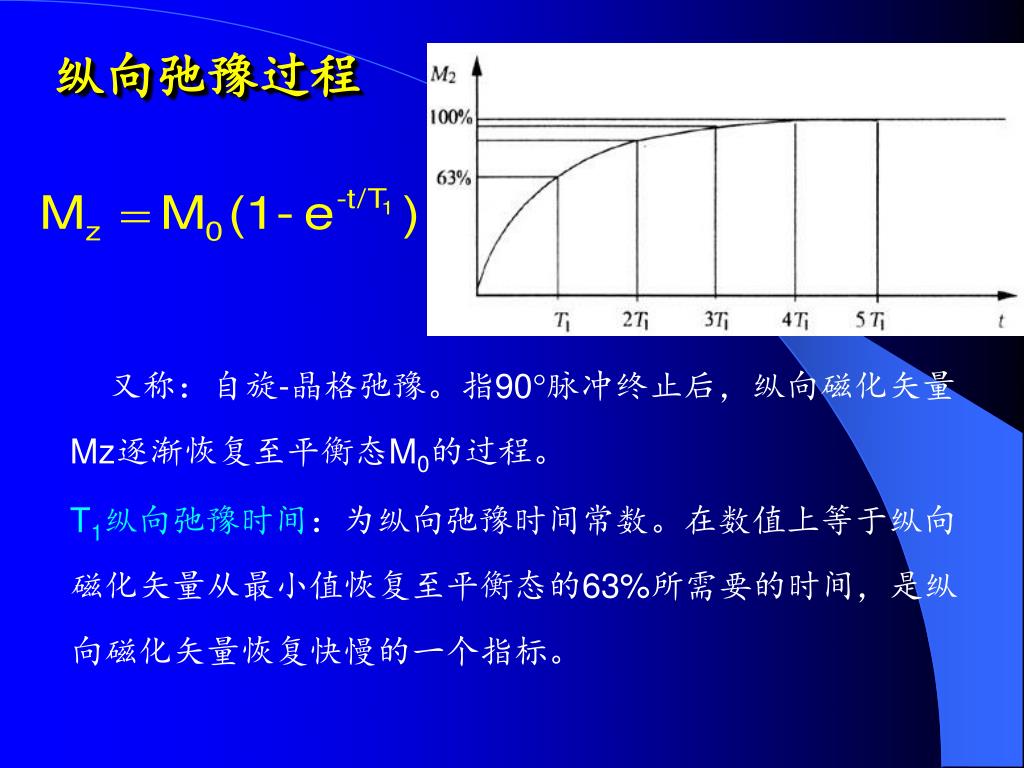

  7. 纵向弛豫过程 又称:自旋-晶格弛豫。指90脉冲终止后,纵向磁化矢量Mz逐渐恢复至平衡态M0的过程。 T1纵向弛豫时间:为纵向弛豫时间常数。在数值上等于纵向磁化矢量从最小值恢复至平衡态的63%所需要的时间,是纵向磁化矢量恢复快慢的一个指标。

  8. 纵向弛豫的机理 处于激发态的自旋核将能量释放至周围环境(晶格,其它种类原子核),恢复其平衡态的过程。 共振核周围有许多与之相似的磁矩,这些磁矩都具有局部磁场,对质子产生影响。晶格磁场是由一个无数频率组成的随机波动磁场。当晶格磁场为拉莫频率时,共振核将能量释放至晶格,并从高能态跃迁至低能态。

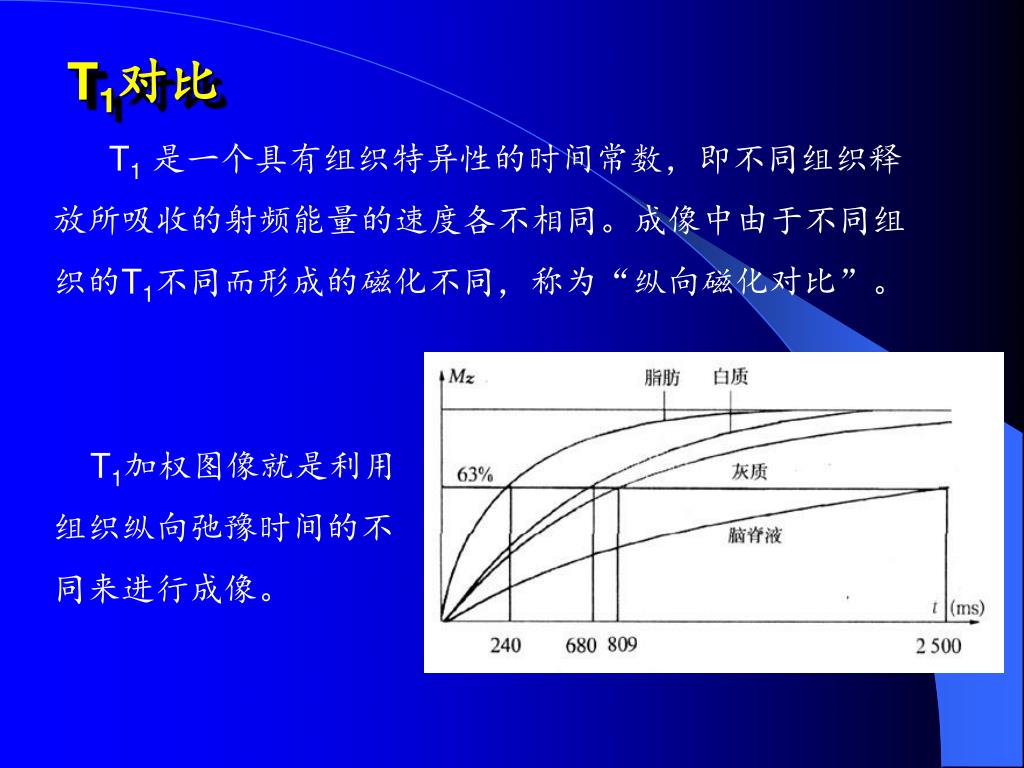

  9. T1对比 T1是一个具有组织特异性的时间常数,即不同组织释放所吸收的射频能量的速度各不相同。成像中由于不同组织的T1不同而形成的磁化不同,称为“纵向磁化对比”。 T1加权图像就是利用组织纵向弛豫时间的不同来进行成像。

  10. 常见组织纵向弛豫时间 单位:ms

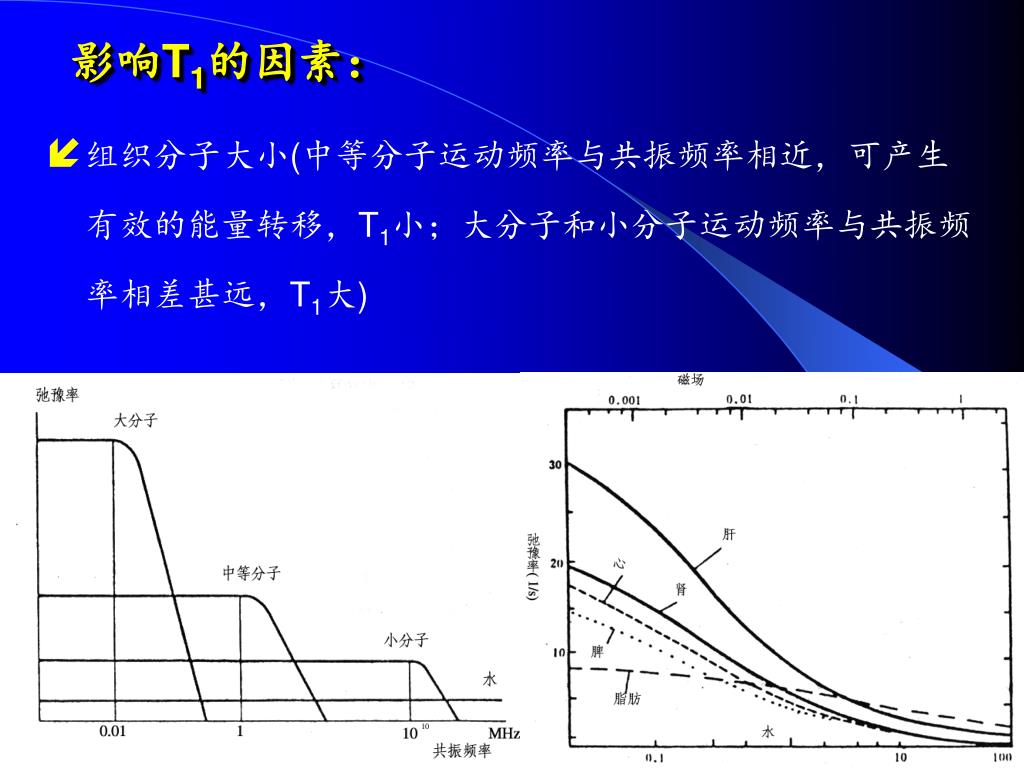

  11. 影响T1的因素: • 组织分子大小(中等分子运动频率与共振频率相近,可产生有效的能量转移,T1小;大分子和小分子运动频率与共振频率相差甚远,T1大)

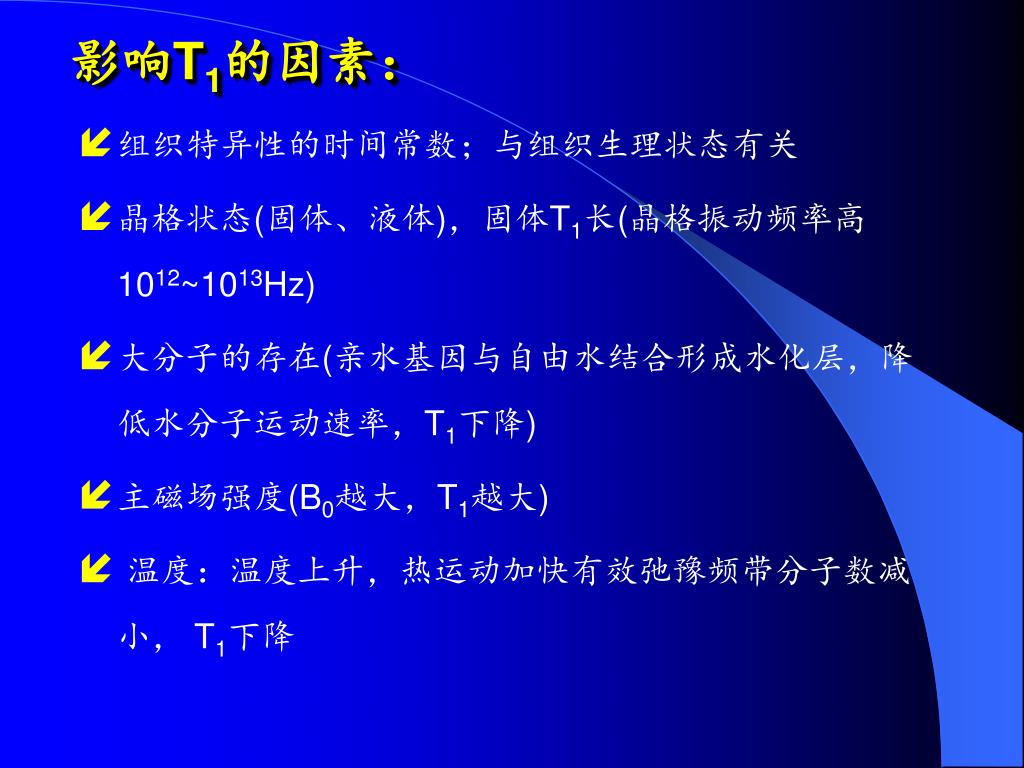

  12. 影响T1的因素: • 组织特异性的时间常数;与组织生理状态有关 • 晶格状态(固体、液体),固体T1长(晶格振动频率高1012~1013Hz) • 大分子的存在(亲水基因与自由水结合形成水化层,降低水分子运动速率,T1下降) • 主磁场强度(B0越大,T1越大) • 温度:温度上升,热运动加快有效弛豫频带分子数减小, T1下降

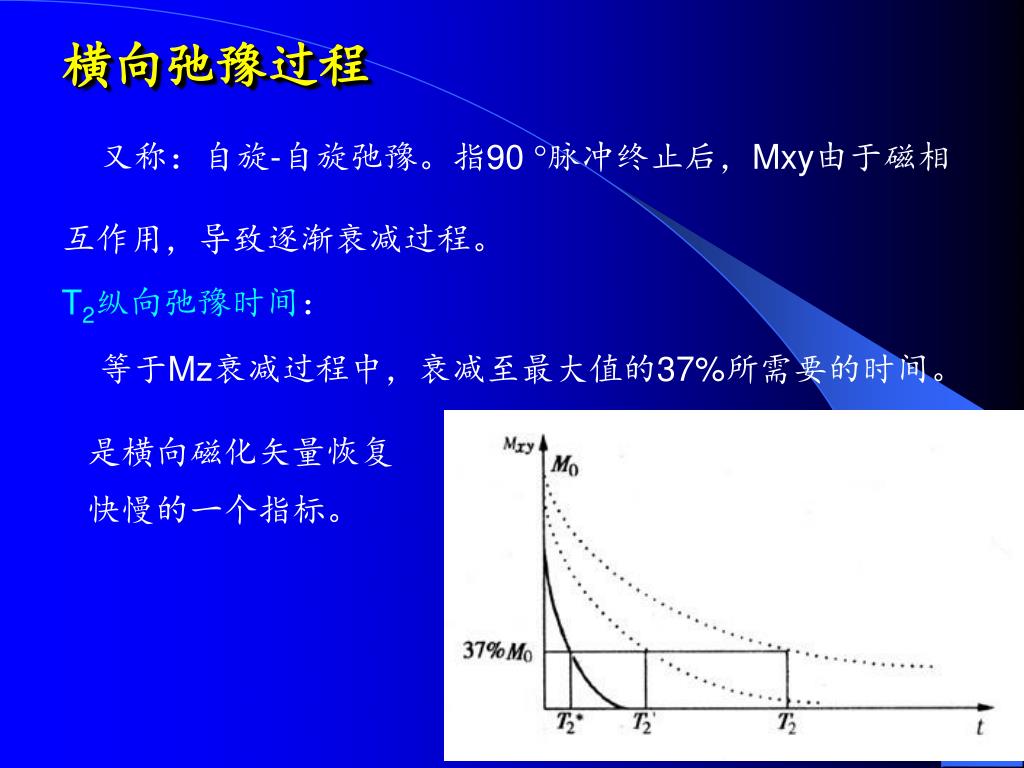

  13. 横向弛豫过程 又称:自旋-自旋弛豫。指90 脉冲终止后,Mxy由于磁相互作用,导致逐渐衰减过程。 T2纵向弛豫时间: 等于Mz衰减过程中,衰减至最大值的37%所需要的时间。 是横向磁化矢量恢复快慢的一个指标。

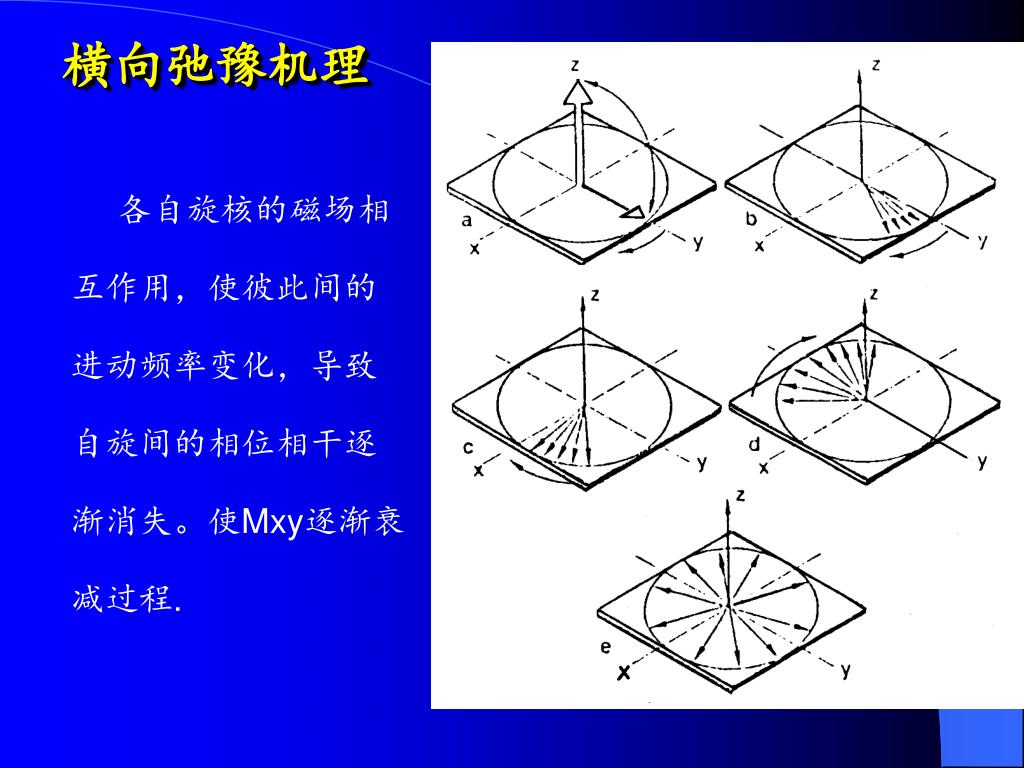

  14. 横向弛豫机理 各自旋核的磁场相互作用,使彼此间的进动频率变化,导致自旋间的相位相干逐渐消失。使Mxy逐渐衰减过程.

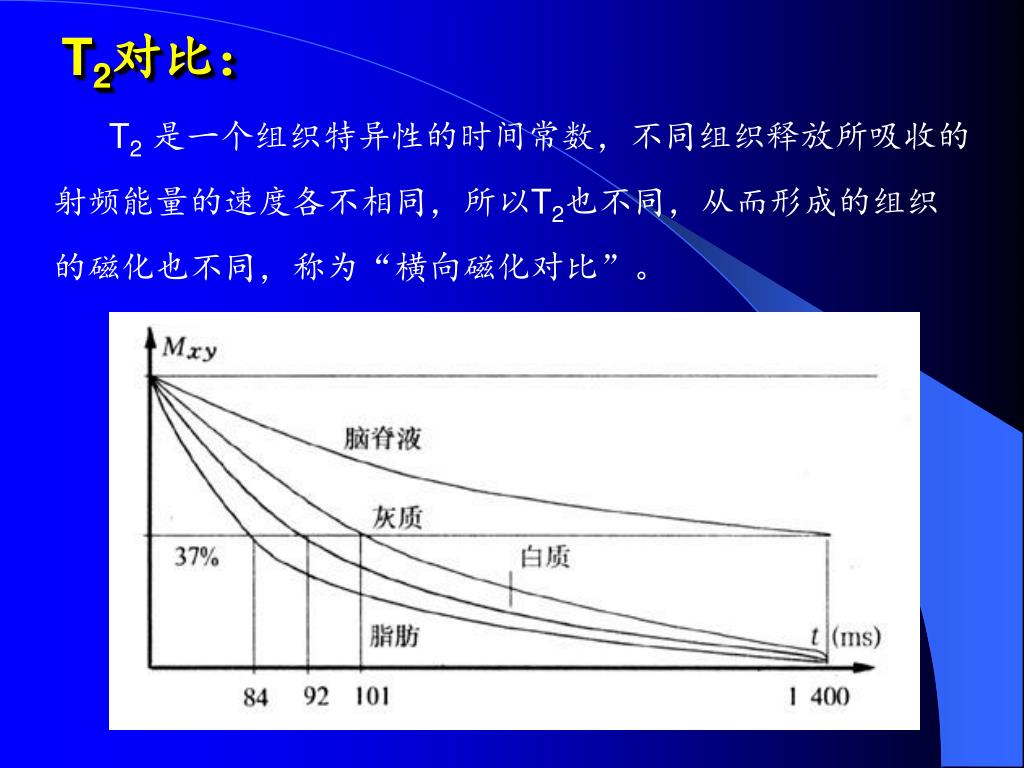

  15. T2对比: T2是一个组织特异性的时间常数,不同组织释放所吸收的射频能量的速度各不相同,所以T2也不同,从而形成的组织的磁化也不同,称为“横向磁化对比”。

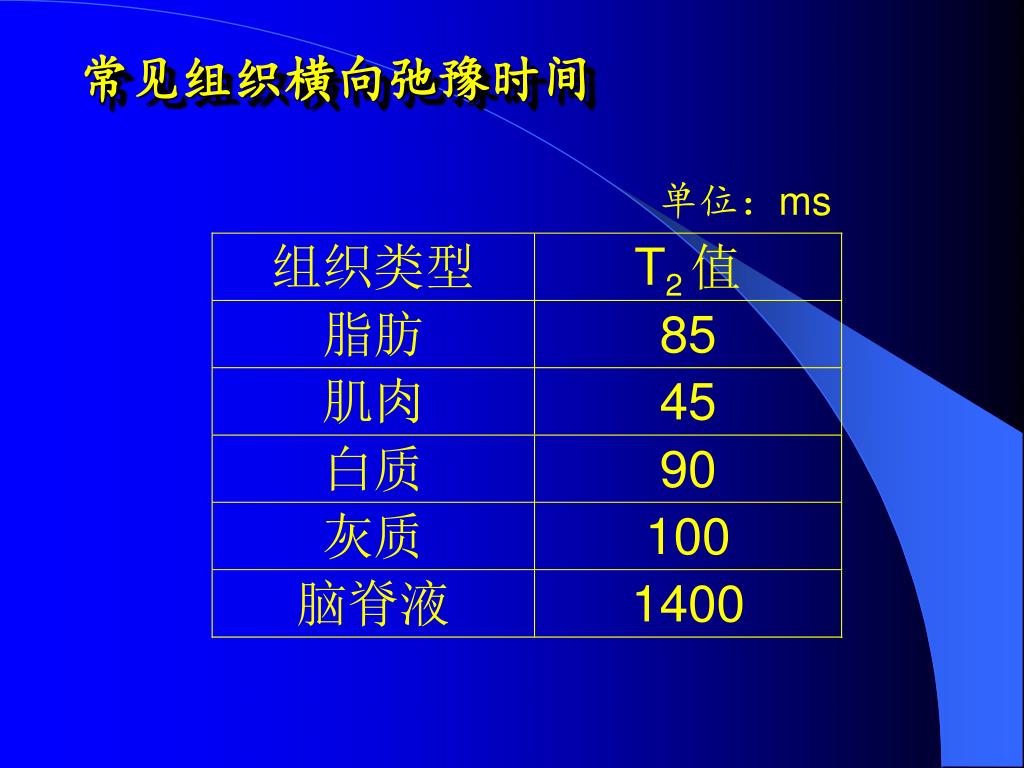

  16. 常见组织横向弛豫时间 单位:ms

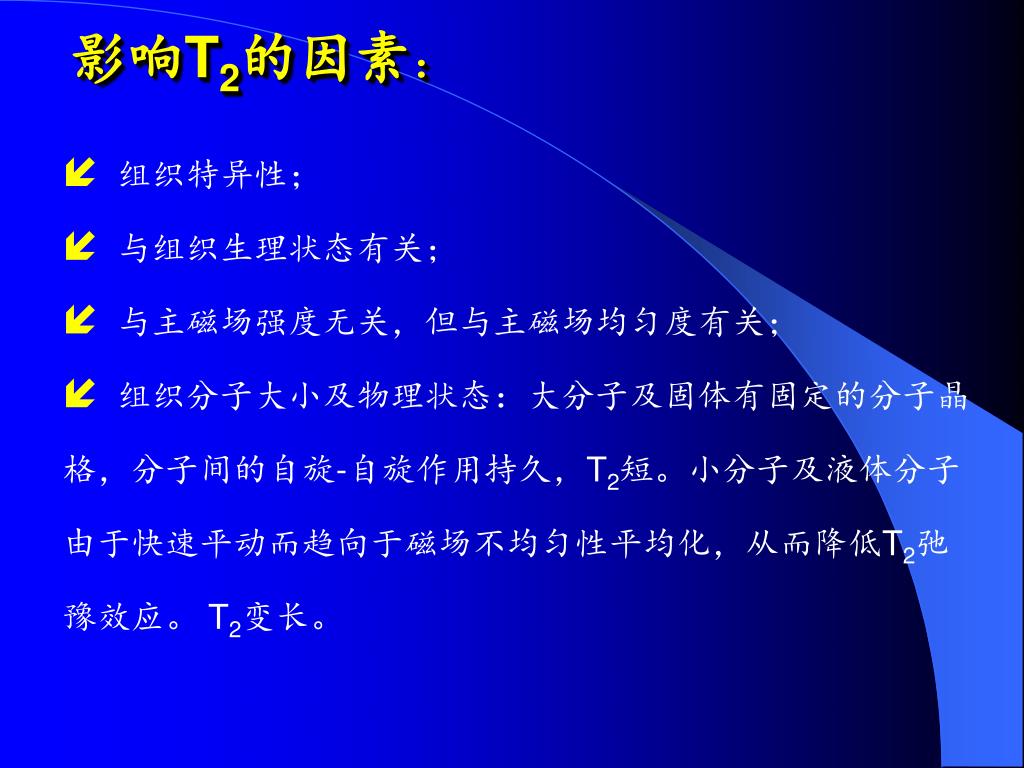

  17. 影响T2的因素: • 组织特异性; • 与组织生理状态有关; • 与主磁场强度无关,但与主磁场均匀度有关; • 组织分子大小及物理状态:大分子及固体有固定的分子晶格,分子间的自旋-自旋作用持久,T2短。小分子及液体分子由于快速平动而趋向于磁场不均匀性平均化,从而降低T2弛豫效应。 T2变长。

  18. T2*弛豫(表观或有效T2) 由于主磁场的不均匀性,引起质子自旋频率就不同,因而加速了横向弛豫的过程导致横向磁化弛豫的加快,T2的下降。T2*加权像称磁敏感对比。

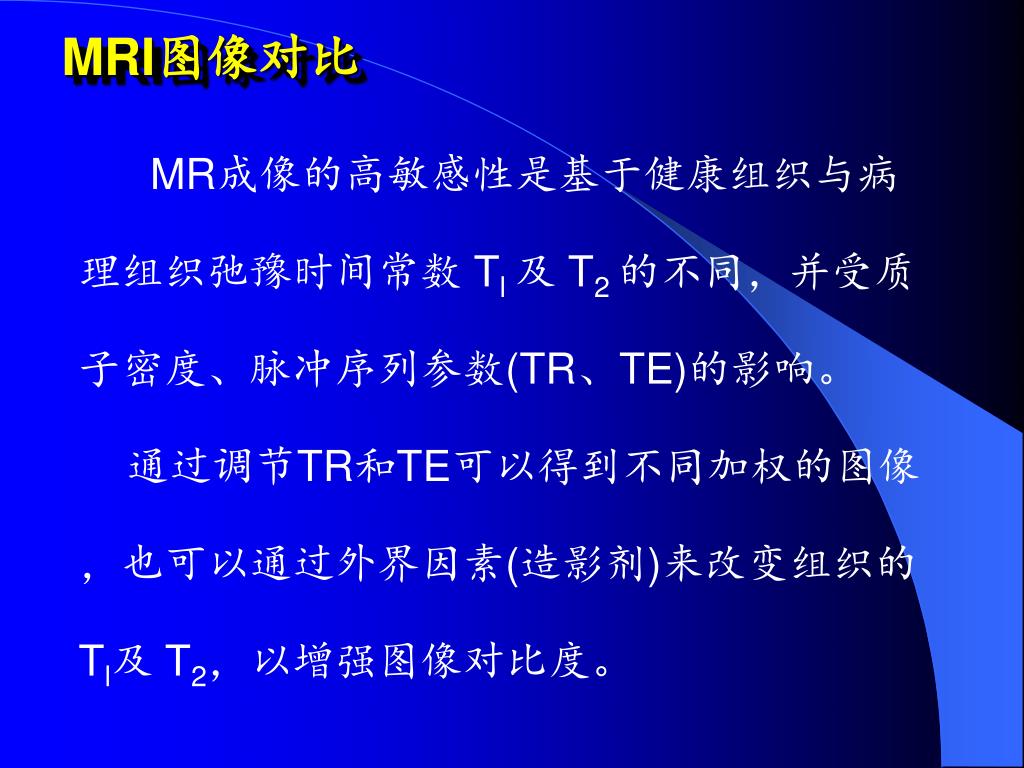

  19. MRI图像对比 MR成像的高敏感性是基于健康组织与病理组织弛豫时间常数 Tl 及 T2 的不同,并受质子密度、脉冲序列参数(TR、TE)的影响。 通过调节TR和TE可以得到不同加权的图像,也可以通过外界因素(造影剂)来改变组织的 Tl及 T2,以增强图像对比度。

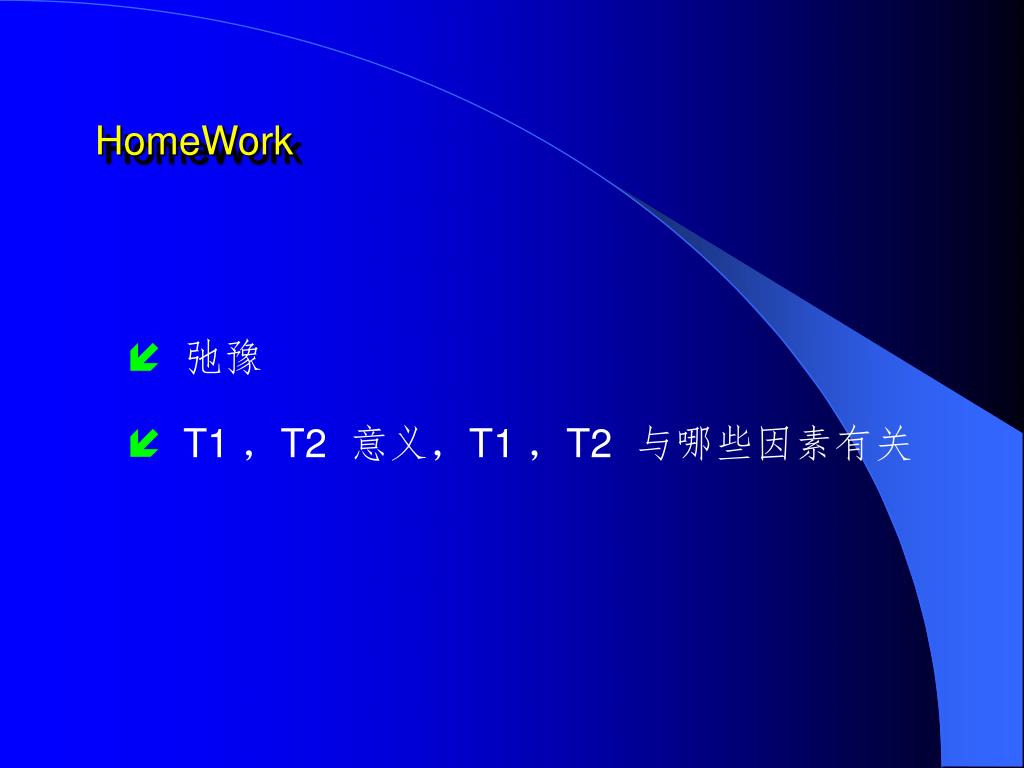

  20. HomeWork • 弛豫 • T1 ,T2 意义,T1 ,T2 与哪些因素有关
