６．５　アダマール（ Hadamard ）変換（１）アダマール変換とは

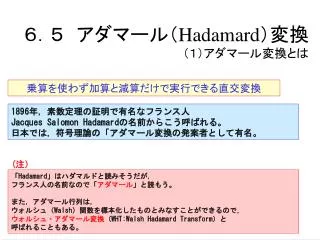

６．５　アダマール（Hadamard）変換（１）アダマール変換とは６．５　アダマール（Hadamard）変換（１）アダマール変換とは乗算を使わず加算と減算だけで実行できる直交変換 1896年，素数定理の証明で有名なフランス人 Jacques Salomon Hadamardの名前からこう呼ばれる。日本では，符号理論の「アダマール変換の発案者として有名。 (注）「Hadamard」はハダマルドと読みそうだが，フランス人の名前なので「アダマール」と読もう。また，アダマール行列は，ウォルシュ（Walsh）関数を標本化したものとみなすことができるので，ウォルシュ・アダマール変換（WHT:Walsh Hadamard Transform）と呼ばれることもある。

（２）変換のためのアダマール行列の定義 以下のように再帰的に定義される。（例）

（３）符号変化の回数 （例）符号変化の回数が少ない順に並べる行列を使用する。波形としてCos波の変わりに矩形波を使っていると考えることができる。

（４）アダマール変換の定義 次のような行列式として定義される。逆アダマール変換

ＶＢＡでの記述　①データ宣言とパルス信号の設定（色々な信号を設定してみよう）ＶＢＡでの記述　①データ宣言とパルス信号の設定（色々な信号を設定してみよう） Private Const Num = 8 Private Const PI = 3.12159265358979 Private X(Num) As Double Private Y(Num) As Double Private Z(Num) As Double Private HMat(8, 8) As Double Private Sub パルス() For K = 0 To Num - 1 X(K) = -1 If K >= 3 And K <= 5 Then X(K) = 1 Next X(Num) = X(0) End Sub

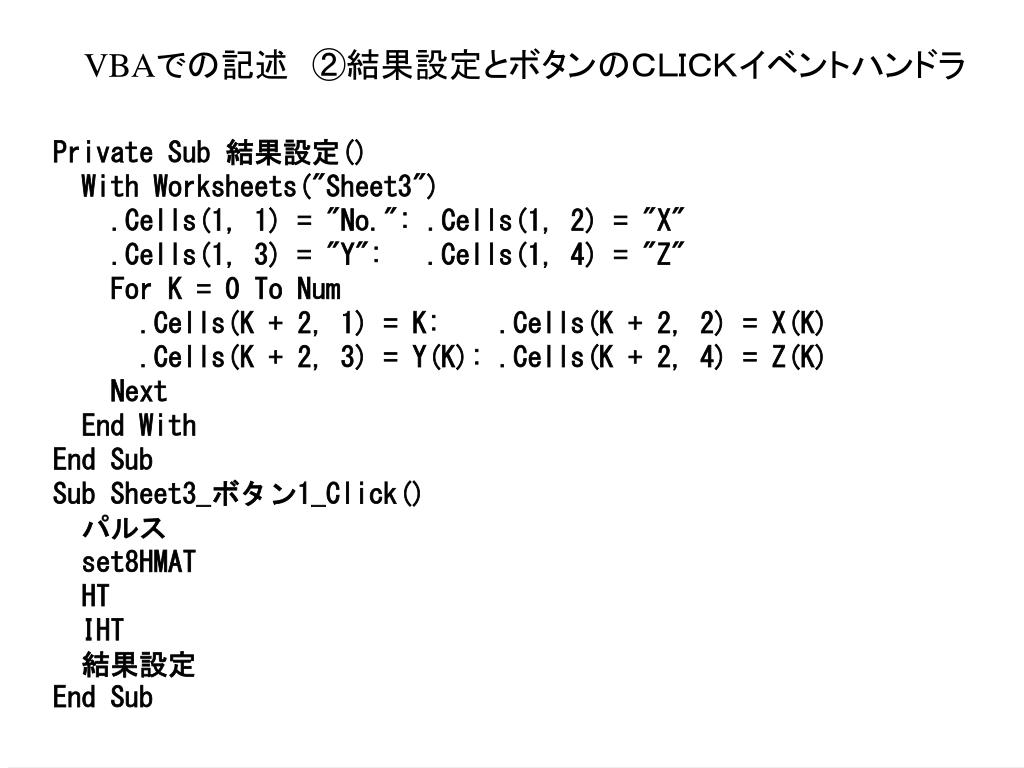

VBAでの記述　②結果設定とボタンのＣＬＩＣＫイベントハンドラVBAでの記述　②結果設定とボタンのＣＬＩＣＫイベントハンドラ Private Sub 結果設定() With Worksheets("Sheet3") .Cells(1, 1) = "No.": .Cells(1, 2) = "X" .Cells(1, 3) = "Y": .Cells(1, 4) = "Z" For K = 0 To Num .Cells(K + 2, 1) = K: .Cells(K + 2, 2) = X(K) .Cells(K + 2, 3) = Y(K): .Cells(K + 2, 4) = Z(K) Next End With End Sub Sub Sheet3_ボタン1_Click() パルス set8HMAT HT IHT 結果設定 End Sub

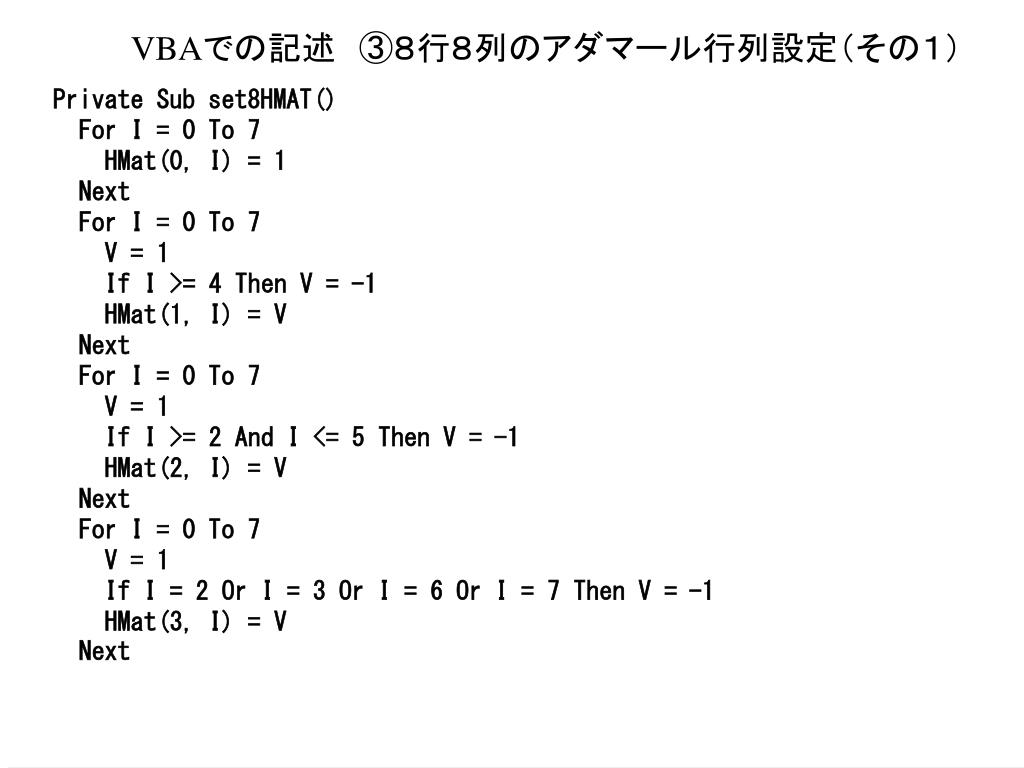

VBAでの記述　③８行８列のアダマール行列設定（その１）VBAでの記述　③８行８列のアダマール行列設定（その１） Private Sub set8HMAT() For I = 0 To 7 HMat(0, I) = 1 Next For I = 0 To 7 V = 1 If I >= 4 Then V = -1 HMat(1, I) = V Next For I = 0 To 7 V = 1 If I >= 2 And I <= 5 Then V = -1 HMat(2, I) = V Next For I = 0 To 7 V = 1 If I = 2 Or I = 3 Or I = 6 Or I = 7 Then V = -1 HMat(3, I) = V Next

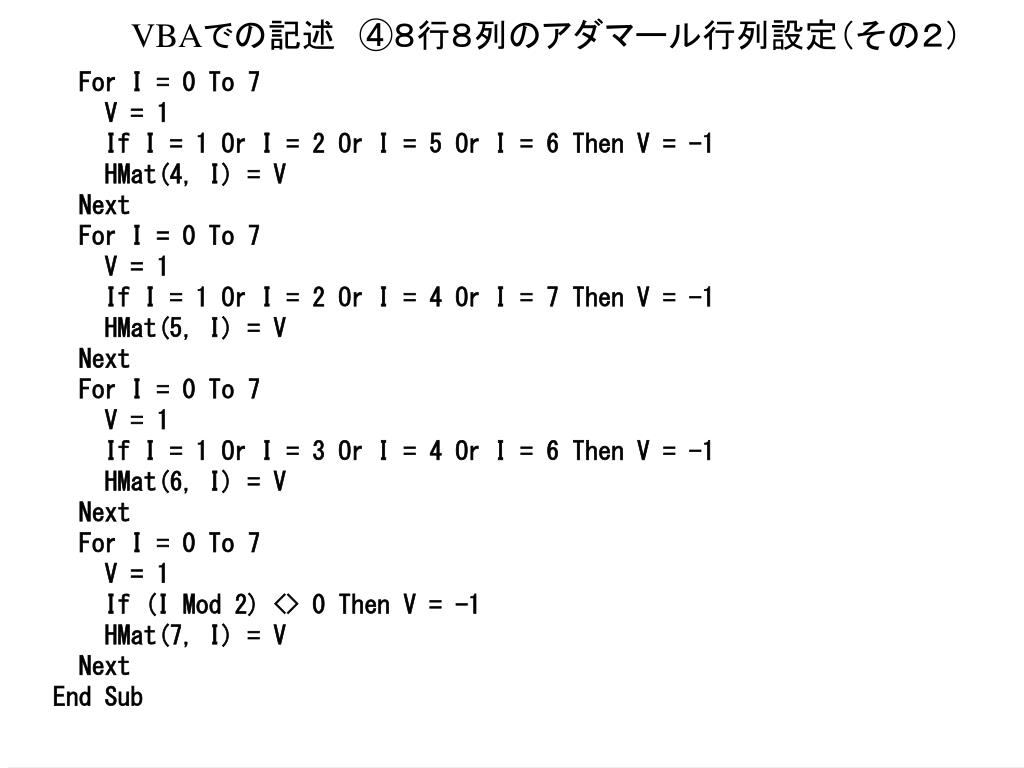

VBAでの記述　④８行８列のアダマール行列設定（その２）VBAでの記述　④８行８列のアダマール行列設定（その２） For I = 0 To 7 V = 1 If I = 1 Or I = 2 Or I = 5 Or I = 6 Then V = -1 HMat(4, I) = V Next For I = 0 To 7 V = 1 If I = 1 Or I = 2 Or I = 4 Or I = 7 Then V = -1 HMat(5, I) = V Next For I = 0 To 7 V = 1 If I = 1 Or I = 3 Or I = 4 Or I = 6 Then V = -1 HMat(6, I) = V Next For I = 0 To 7 V = 1 If (I Mod 2) <> 0 Then V = -1 HMat(7, I) = V Next End Sub

VBAでの記述　⑤アダマール変換と逆アダマール変換VBAでの記述　⑤アダマール変換と逆アダマール変換 Private Sub HT() 'Hadamard変換 For I = 0 To Num - 1 Y(I) = 0 For J = 0 To Num - 1 Y(I) = Y(I) + HMat(I,J)* X(J) Next Next Y(Num) = Y(0) End Sub Private Sub IHT() '逆Hadamard変換 For I = 0 To Num - 1 Z(I) = 0 For J = 0 To Num - 1 Z(I) = Z(I) + HMat(I,J) *Y(J) Next Next Z(Num) = Z(0) For I = 0 To Num Z(I) = Z(I) / Num Next End Sub Hmat(I,J)は－１または１なので加算と減算に置き換えることができる。

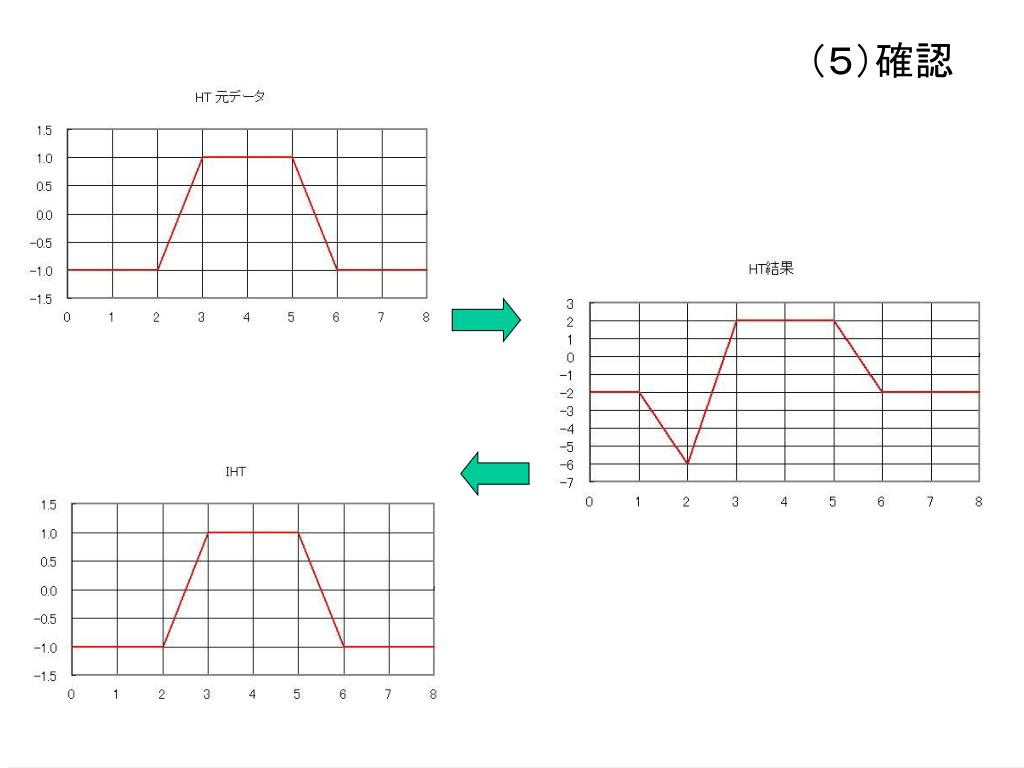

（５）確認

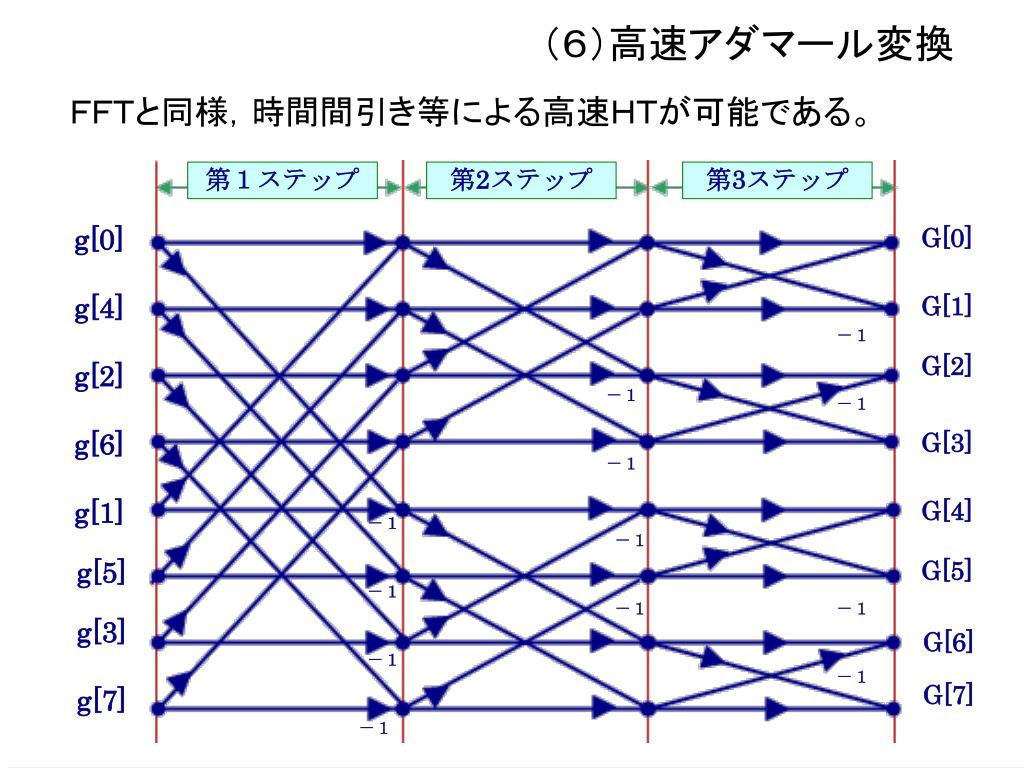

（６）高速アダマール変換 第１ステップ第2ステップ第3ステップ g[0] ＦＦＴと同様，時間間引き等による高速ＨＴが可能である。 G[0] g[4] G[1] －１ G[2] g[2] －１－１ g[6] G[3] －１ g[1] G[4] －１－１ g[5] G[5] －１－１－１ g[3] G[6] －１－１ G[7] g[7] －１

ＶＢＡでの記述　①ＦＨＴ（その１）（その他のプログラムはＨＴと同じ）ＶＢＡでの記述　①ＦＨＴ（その１）（その他のプログラムはＨＴと同じ） Private Sub FHT() 'Hadamard変換) For i = 0 To Num Y(i) = X(i) Next 'ビット逆順の並び替え For J = 0 To Num - 1 JP = J: JX = 0: k = 1 Do While k < Num MD = JP Mod 2 JX = JX * 2 + MD JP = JP \ 2 k = k * 2 Loop If J < JX Then temp = Y(J): Y(J) = Y(JX): Y(JX) = temp End If Next

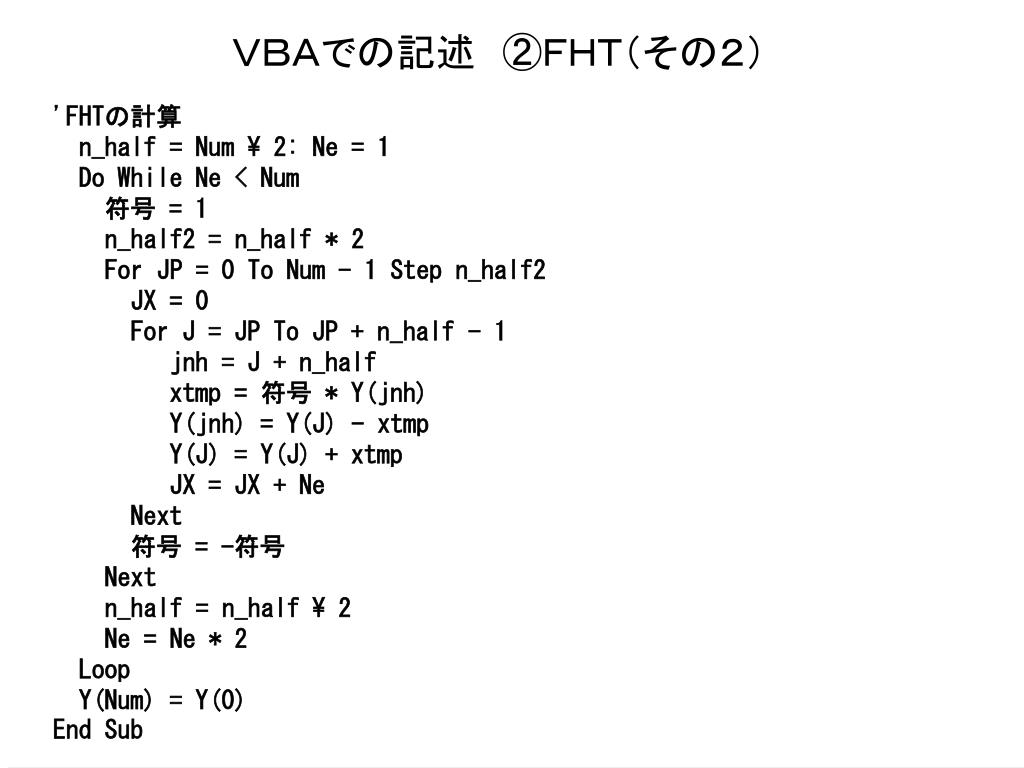

ＶＢＡでの記述　②ＦＨＴ（その２） 'FHTの計算 n_half = Num \ 2: Ne = 1 Do While Ne < Num 符号 = 1 n_half2 = n_half * 2 For JP = 0 To Num - 1 Step n_half2 JX = 0 For J = JP To JP + n_half - 1 jnh = J + n_half xtmp = 符号 * Y(jnh) Y(jnh) = Y(J) - xtmp Y(J) = Y(J) + xtmp JX = JX + Ne Next 符号 = -符号 Next n_half = n_half \ 2 Ne = Ne * 2 Loop Y(Num) = Y(0) End Sub

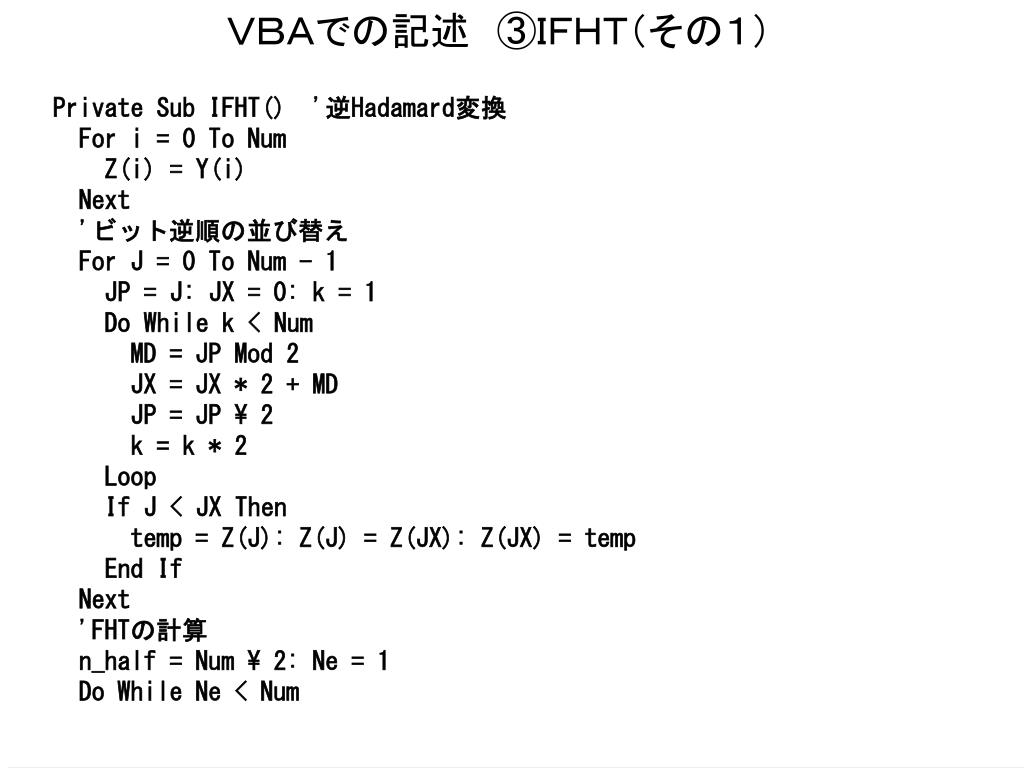

ＶＢＡでの記述　③ＩＦＨＴ（その１） Private Sub IFHT() '逆Hadamard変換 For i = 0 To Num Z(i) = Y(i) Next 'ビット逆順の並び替え For J = 0 To Num - 1 JP = J: JX = 0: k = 1 Do While k < Num MD = JP Mod 2 JX = JX * 2 + MD JP = JP \ 2 k = k * 2 Loop If J < JX Then temp = Z(J): Z(J) = Z(JX): Z(JX) = temp End If Next 'FHTの計算 n_half = Num \ 2: Ne = 1 Do While Ne < Num

ＶＢＡでの記述　④ＩＦＨＴ（その２） Do While Ne < Num 符号 = 1 n_half2 = n_half * 2 For JP = 0 To Num - 1 Step n_half2 JX = 0 For J = JP To JP + n_half - 1 jnh = J + n_half xtmp = 符号 * Z(jnh) Z(jnh) = Z(J) - xtmp Z(J) = Z(J) + xtmp JX = JX + Ne Next 符号 = -符号 Next n_half = n_half \ 2 Ne = Ne * 2 Loop Z(Num) = Z(0) For i = 0 To Num Z(i) = Z(i) / Num Next End Sub

ＦＨＴ結果
