第六章 振动的测试

第六章 振动的测试. 第一节 概述. 振动作用的结果 :. 振动的测试. 1. 设备或结构振动参数的测量. 机床设备工作时. 记录 / 分析. 传感器. 放大器. 2. 设备或结构动态特性的测量. 记录 / 分析. 被测物. 传感器. 放大器. 信号发生器. 激振器. 功率放大器. 第二节 单自由度系统的受迫振动. 一 . 质量块受力所引起的受迫振动. 特性 :. 稳态正弦激励. 随机激励. 激励的方式 :. 宽频带激振. 瞬态激励. 最普通的激振方法 ; 激振力 :.

media
Download Presentation

第六章 振动的测试

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

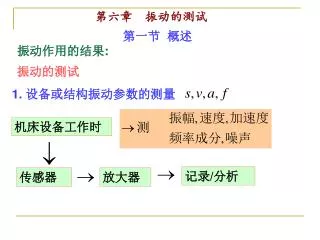

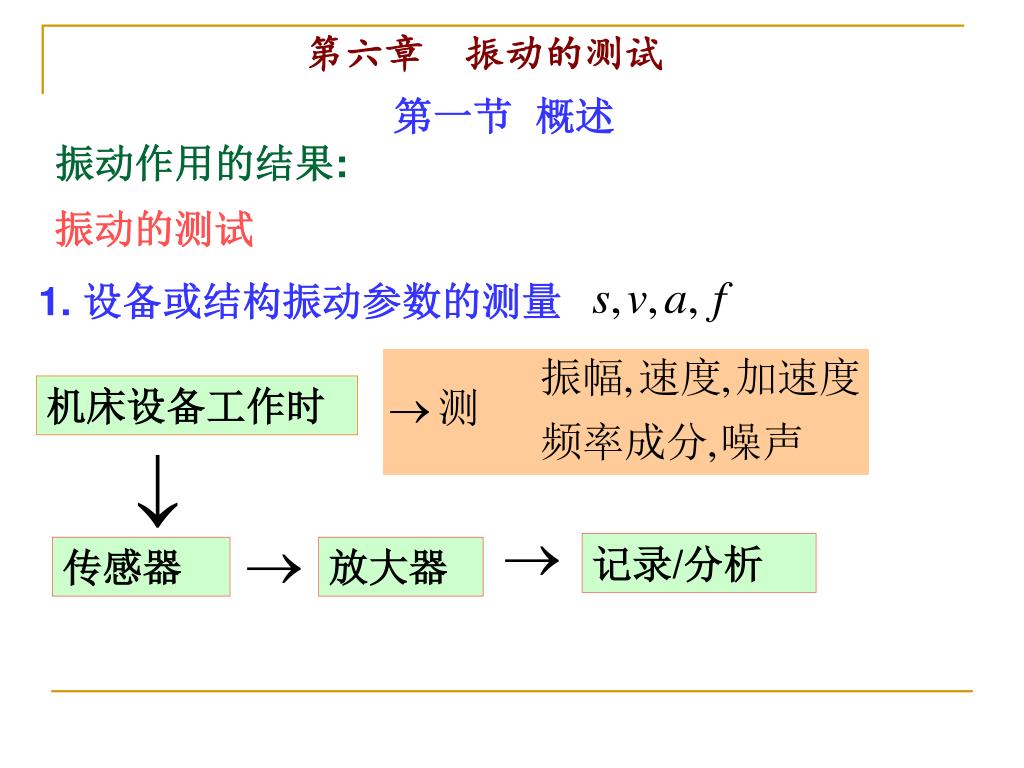

  1. 第六章 振动的测试 第一节 概述 振动作用的结果: 振动的测试 1. 设备或结构振动参数的测量 机床设备工作时 记录/分析 传感器 放大器

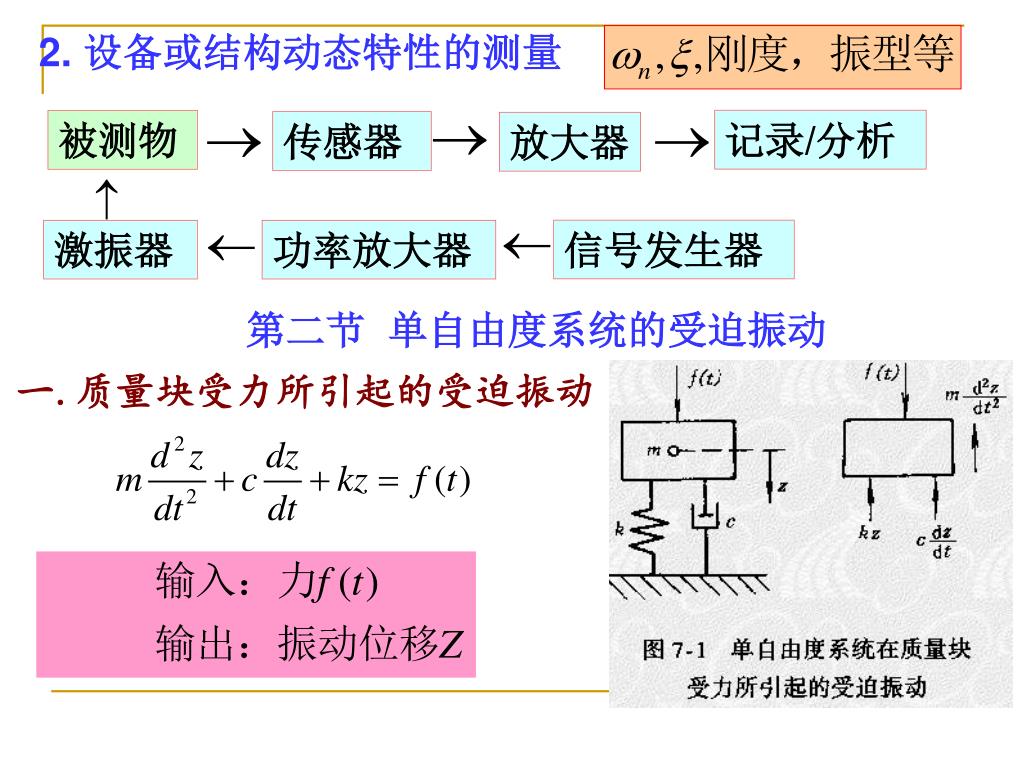

  2. 2. 设备或结构动态特性的测量 记录/分析 被测物 传感器 放大器 信号发生器 激振器 功率放大器 第二节 单自由度系统的受迫振动 一.质量块受力所引起的受迫振动

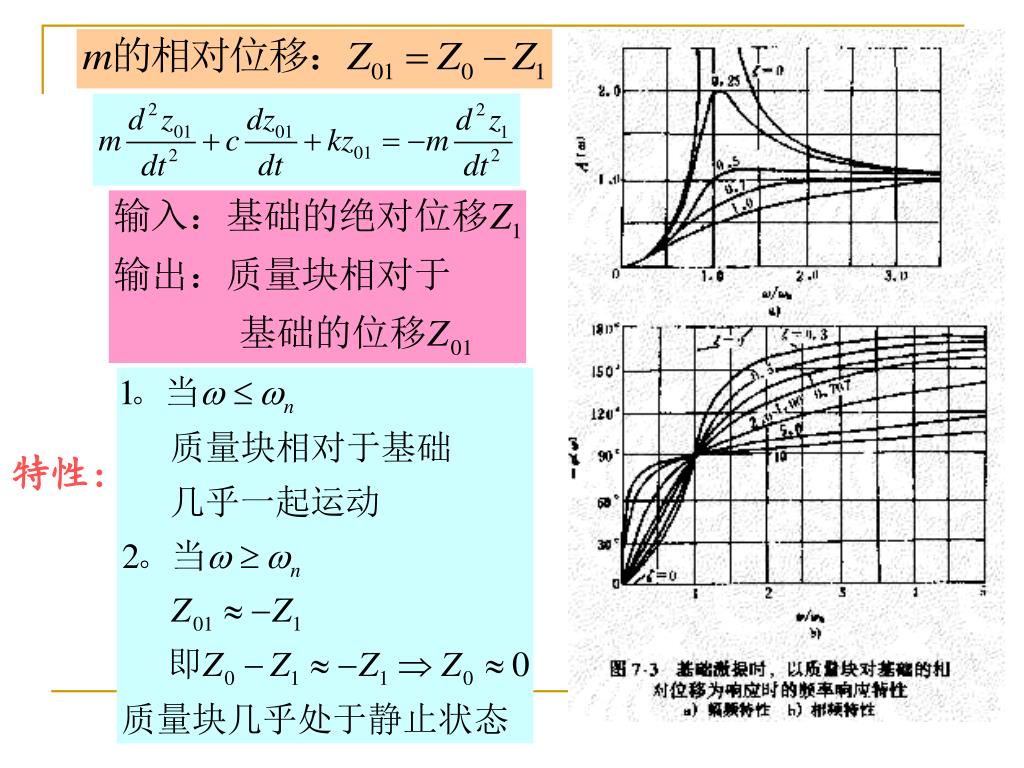

  3. 特性:

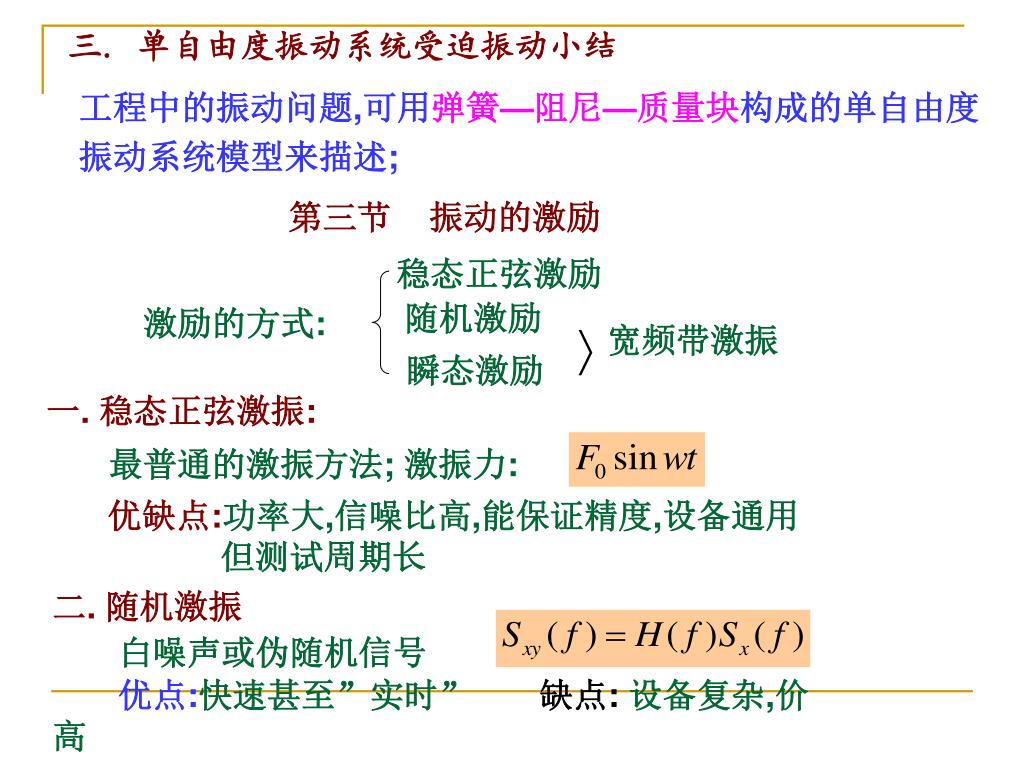

  4. 稳态正弦激励 随机激励 激励的方式: 宽频带激振 瞬态激励 最普通的激振方法; 激振力: 优缺点:功率大,信噪比高,能保证精度,设备通用 但测试周期长 三. 单自由度振动系统受迫振动小结 工程中的振动问题,可用弹簧—阻尼—质量块构成的单自由度振动系统模型来描述; 第三节 振动的激励 一. 稳态正弦激振: 二. 随机激振 白噪声或伪随机信号 优点:快速甚至”实时” 缺点:设备复杂,价高

  5. 快速正弦扫描激振 脉冲激振 阶跃激振 三. 瞬态激振 测试时:先用扫描激振求得被测 系统的概略特征,进而对靠近 的重要频段严格用稳态正弦扫描 激振校核 (一) 快速正弦激振

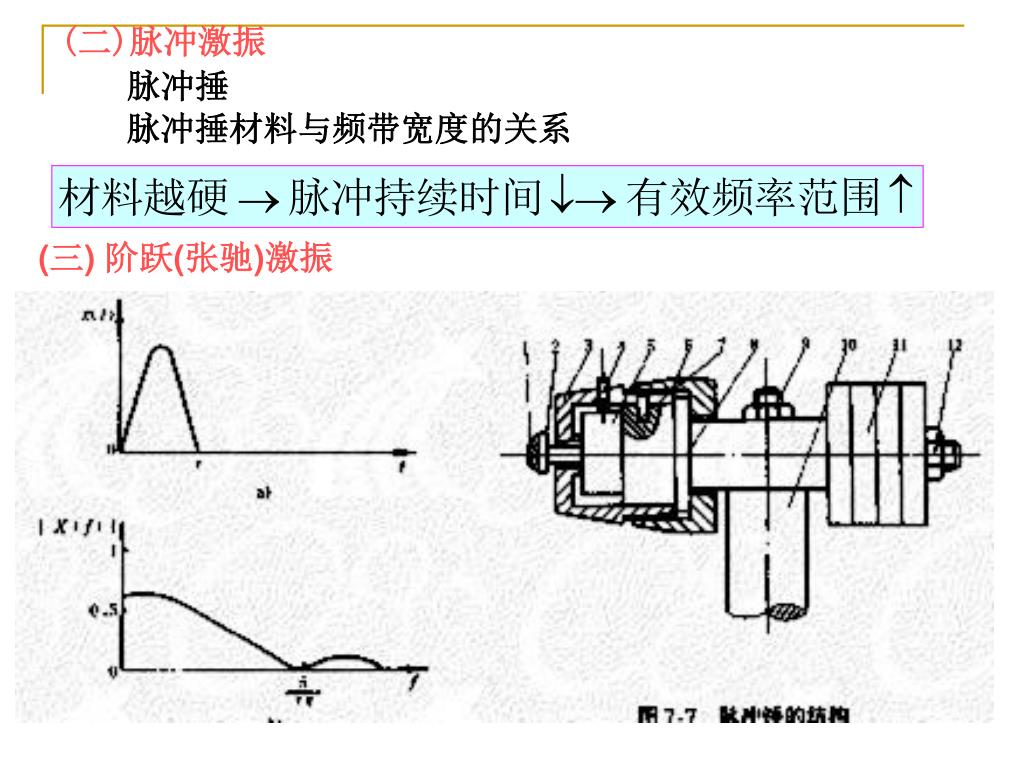

  6. (二)脉冲激振 脉冲捶 脉冲捶材料与频带宽度的关系 (三) 阶跃(张驰)激振

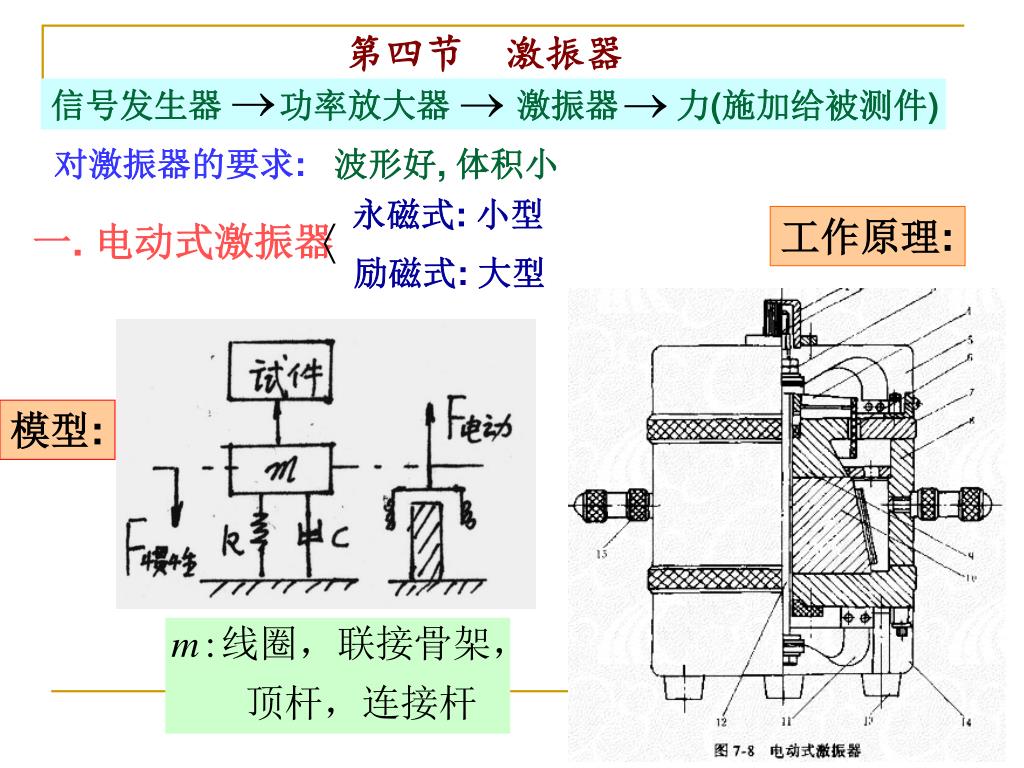

  7. 信号发生器 功率放大器 激振器 力(施加给被测件) 永磁式: 小型 一. 电动式激振器 励磁式: 大型 第四节 激振器 对激振器的要求:波形好, 体积小 工作原理: 模型:

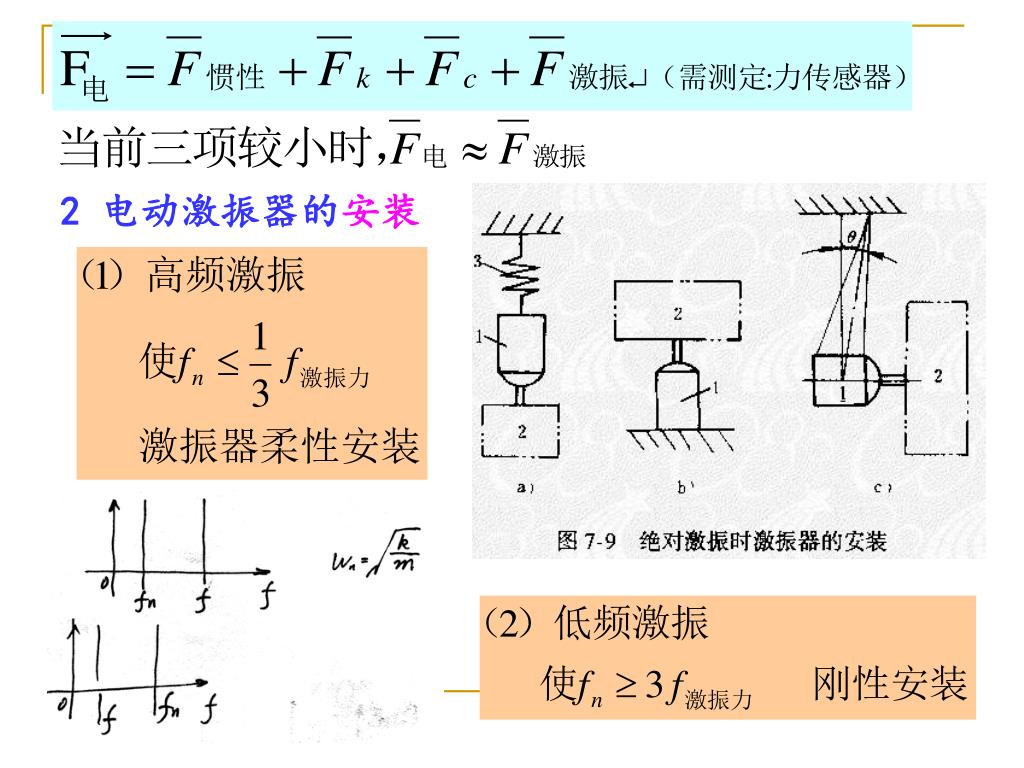

  8. 2 电动激振器的安装

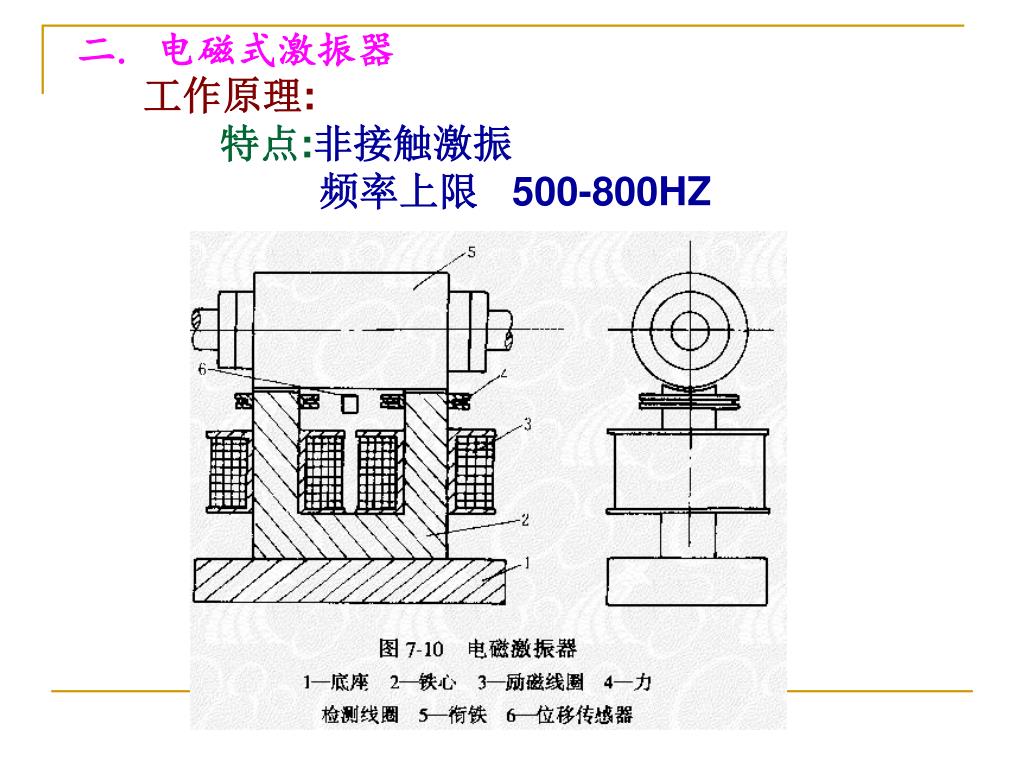

  9. 二. 电磁式激振器 工作原理: 特点:非接触激振 频率上限 500-800HZ

  10. 三. 电液式激振器 工作原理： 优点：激振力大，行程大， 单位力的体积小 缺点：高频特性差， 适用频率：0~100Hz 最高可达1000Hz 波形较电动激振器差 结构复杂， 制造精度要求高， 一套液压设备

  11. 电测法 机械法 光学法 按信号 转换后的形式 接触式 非接触式 是否与被测件接触 绝对式 相对式 按所测的振动性质 第五节 振动测量方法及测振传感器 绝对拾振器: 拾振器的壳体与被测件固接 输入:壳体的振动 输出:质量块对壳体的相对位移

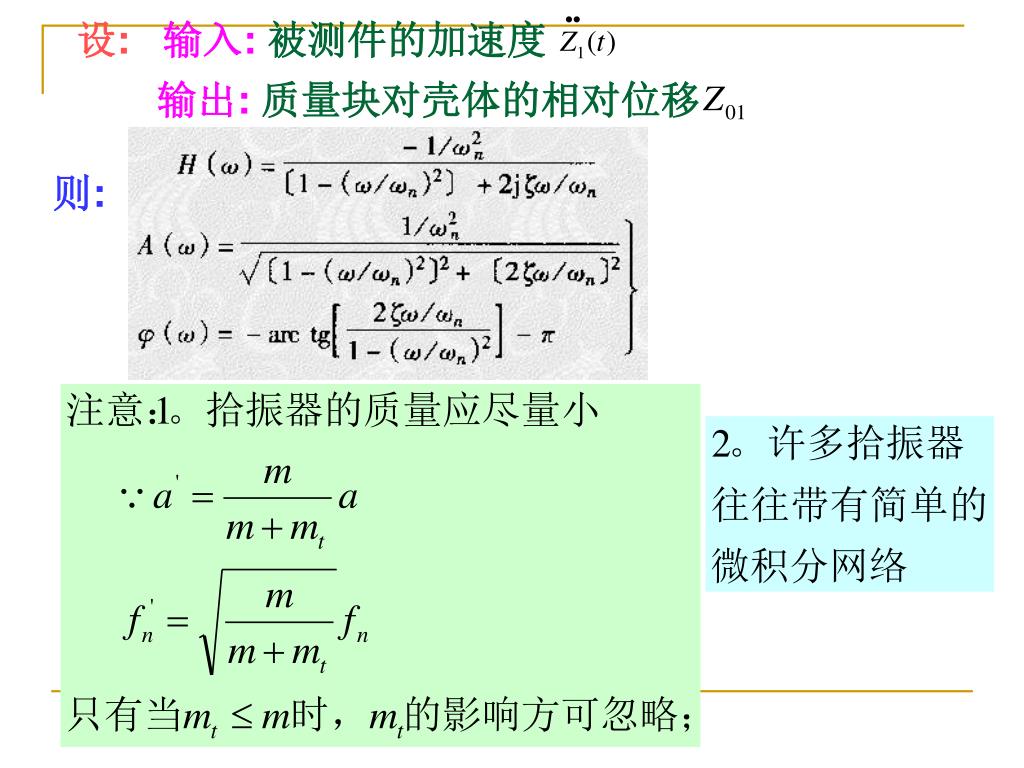

  12. 设: 输入:被测件的加速度 输出:质量块对壳体的相对位移 则:

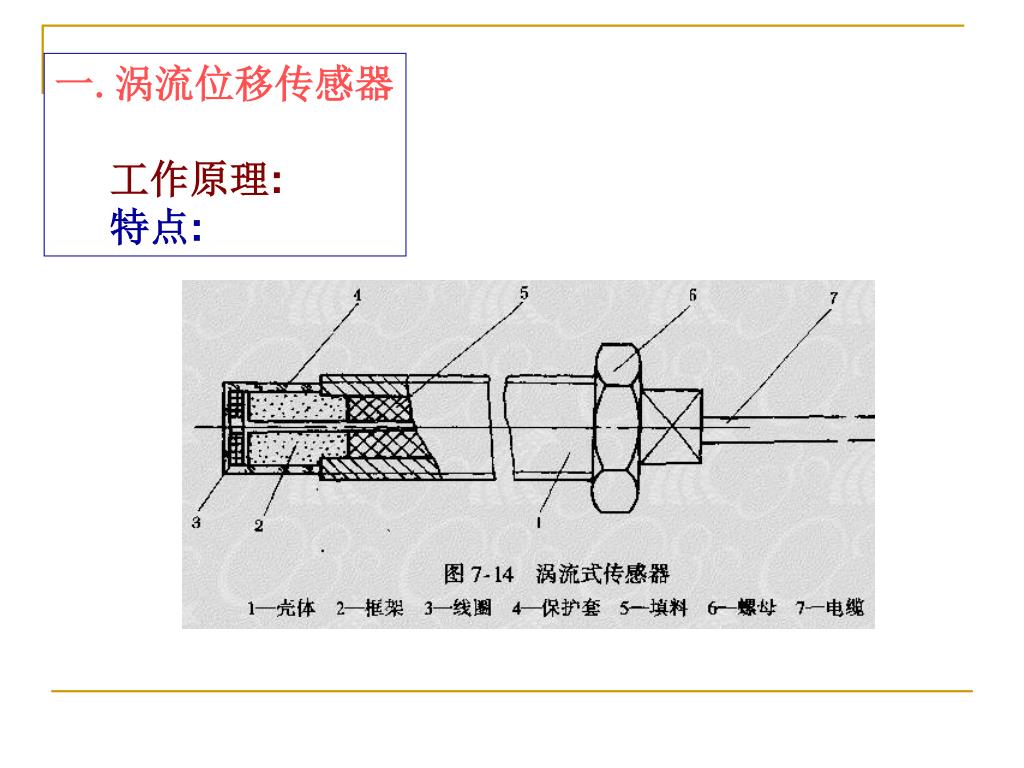

  13. 涡流位移传感器 • 工作原理: • 特点:

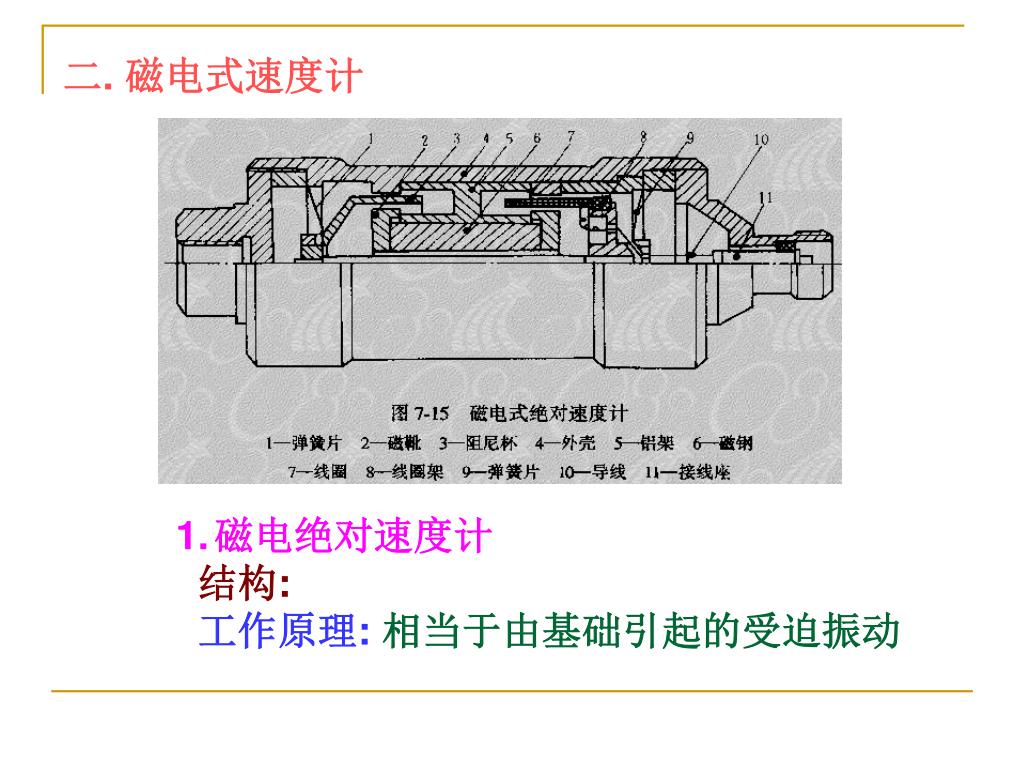

  14. 二. 磁电式速度计 • 磁电绝对速度计 • 结构: • 工作原理: 相当于由基础引起的受迫振动

  15. 力学模型:

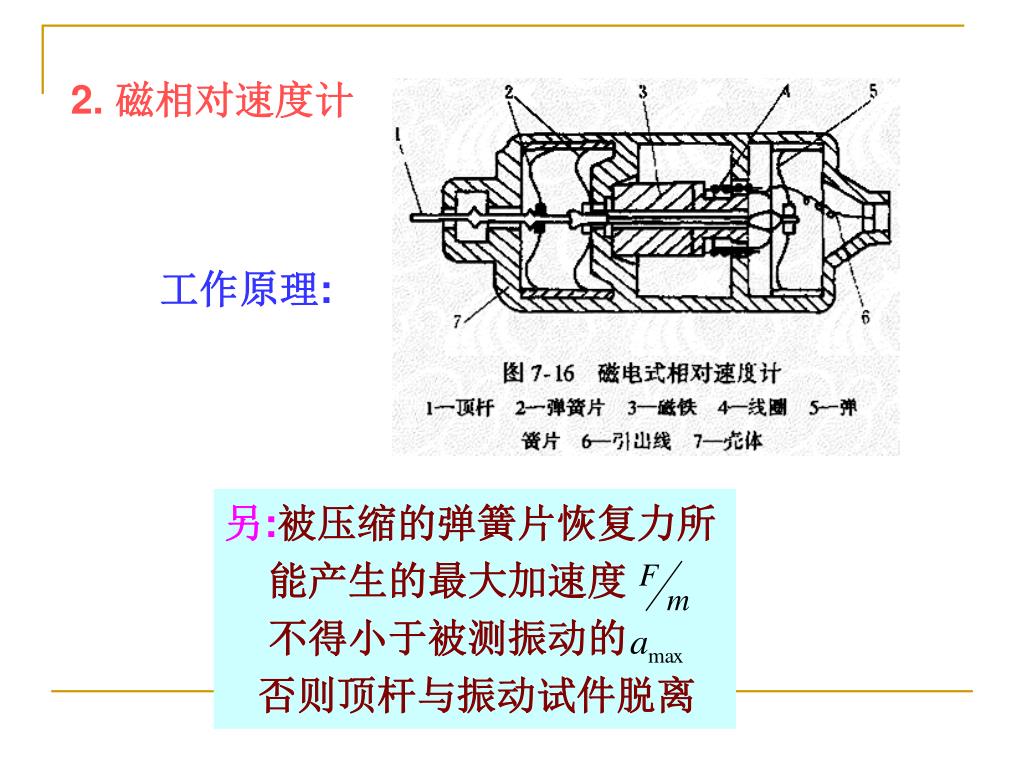

  16. 另:被压缩的弹簧片恢复力所 能产生的最大加速度 不得小于被测振动的 否则顶杆与振动试件脱离 2. 磁相对速度计 工作原理:

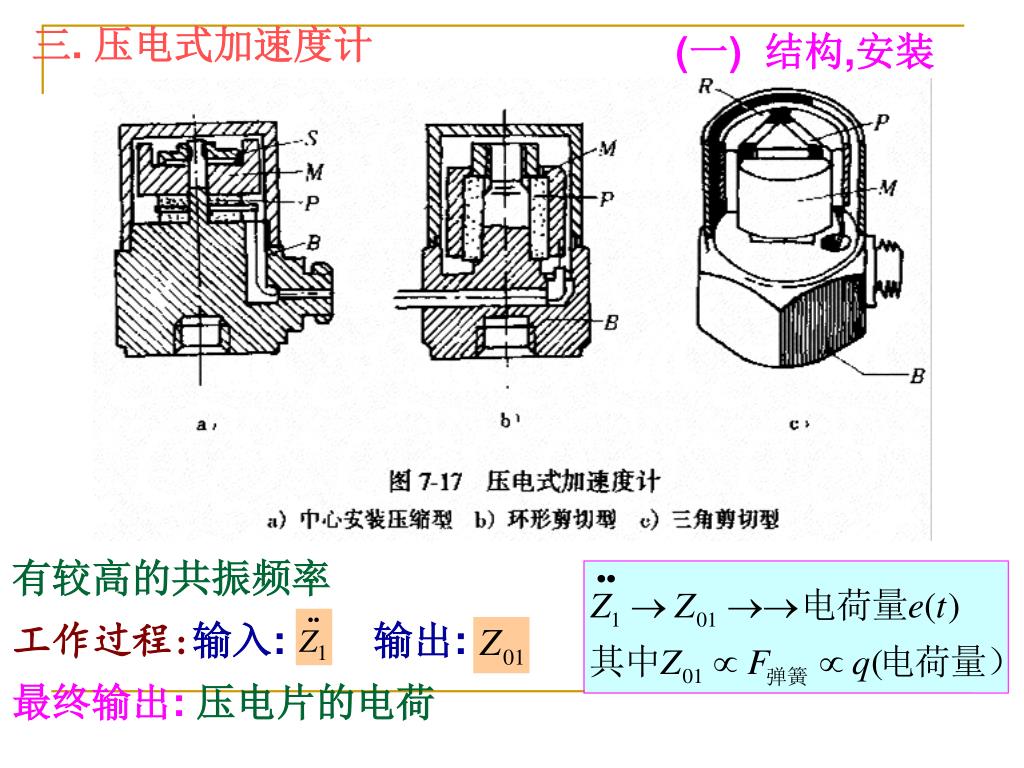

  17. 有较高的共振频率 工作过程:输入:输出: 最终输出:压电片的电荷 三. 压电式加速度计 (一) 结构,安装

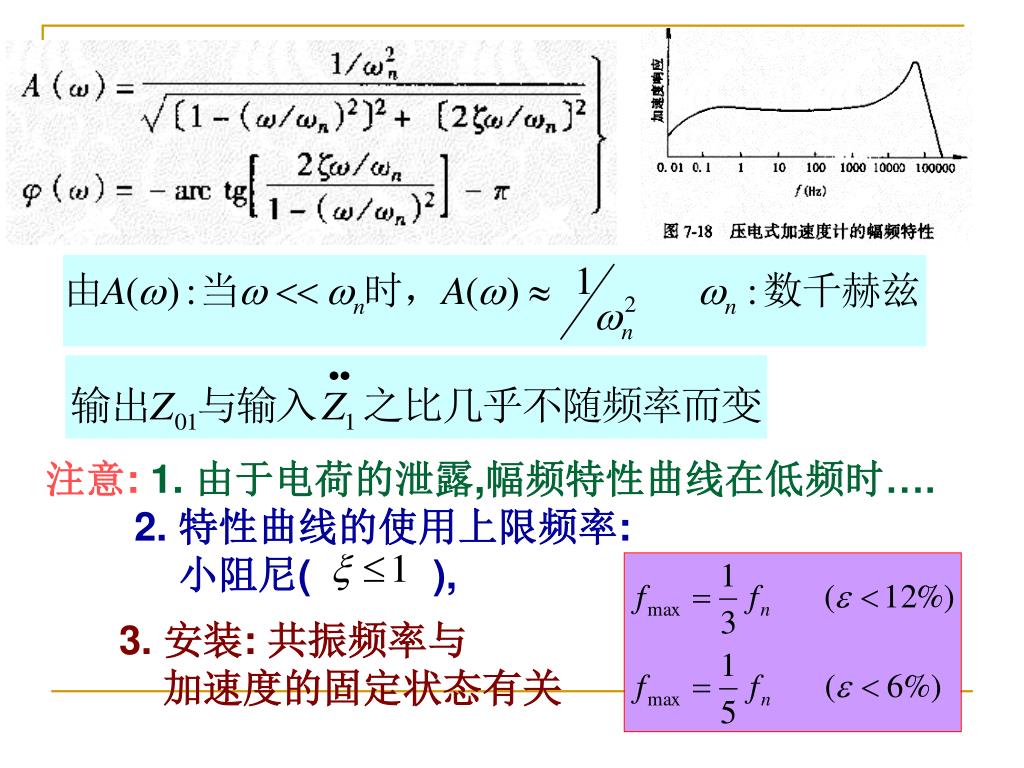

  18. 注意:1. 由于电荷的泄露,幅频特性曲线在低频时…. 2. 特性曲线的使用上限频率: 小阻尼( ), 3. 安装: 共振频率与 加速度的固定状态有关

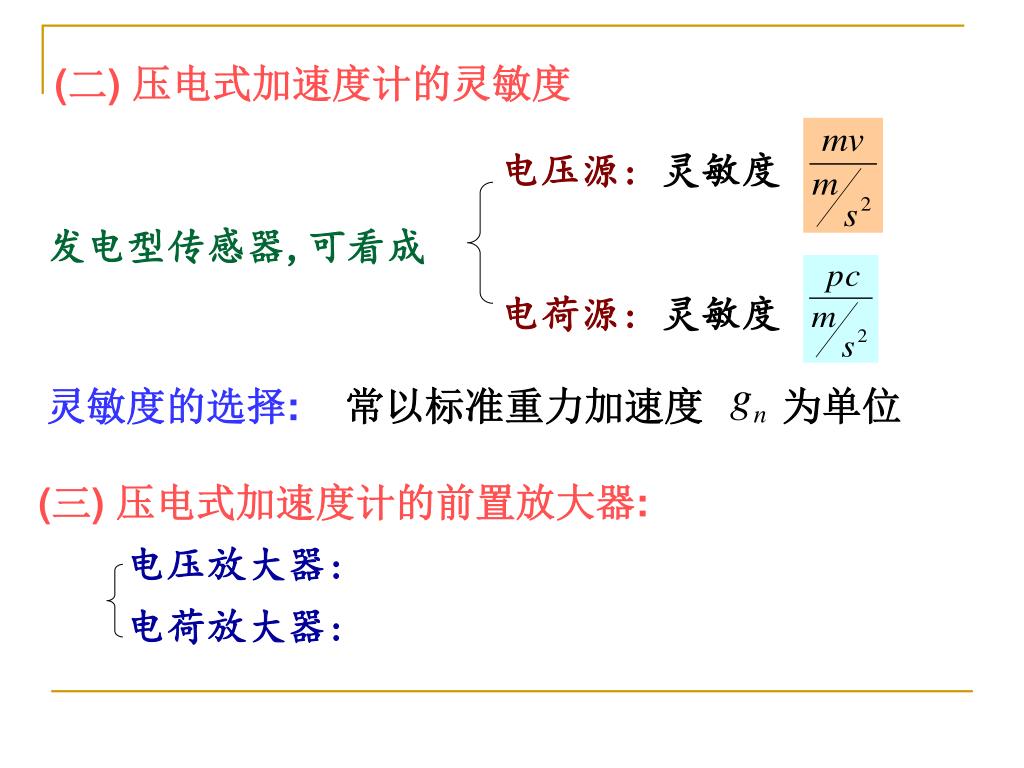

  19. 电压源:灵敏度 电荷源:灵敏度 发电型传感器,可看成 常以标准重力加速度 为单位 (三) 压电式加速度计的前置放大器: 电压放大器: 电荷放大器: (二) 压电式加速度计的灵敏度 灵敏度的选择:

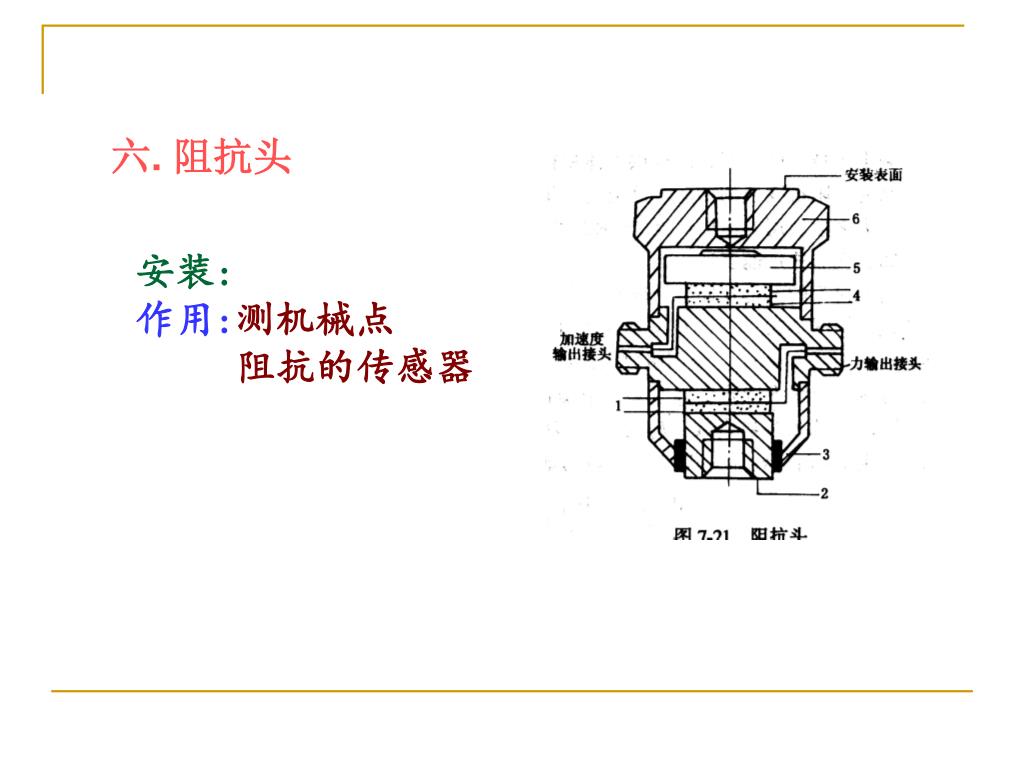

  20. 六. 阻抗头 安装: 作用:测机械点 阻抗的传感器

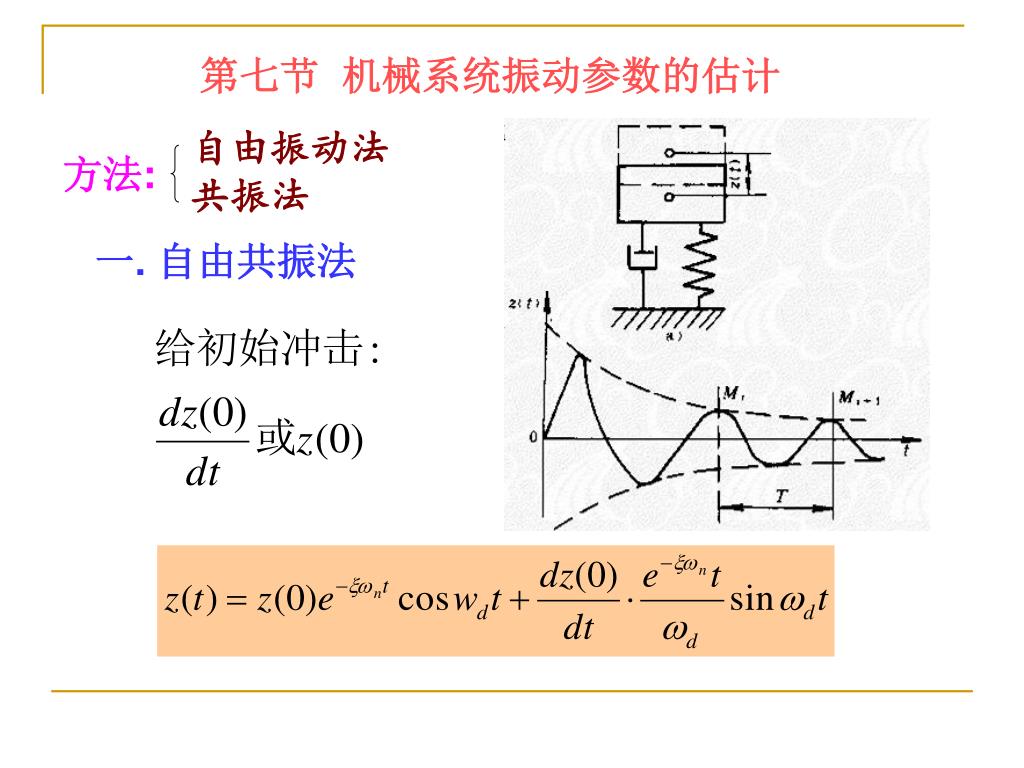

  21. 自由振动法 共振法 方法: 第七节 机械系统振动参数的估计 一. 自由共振法

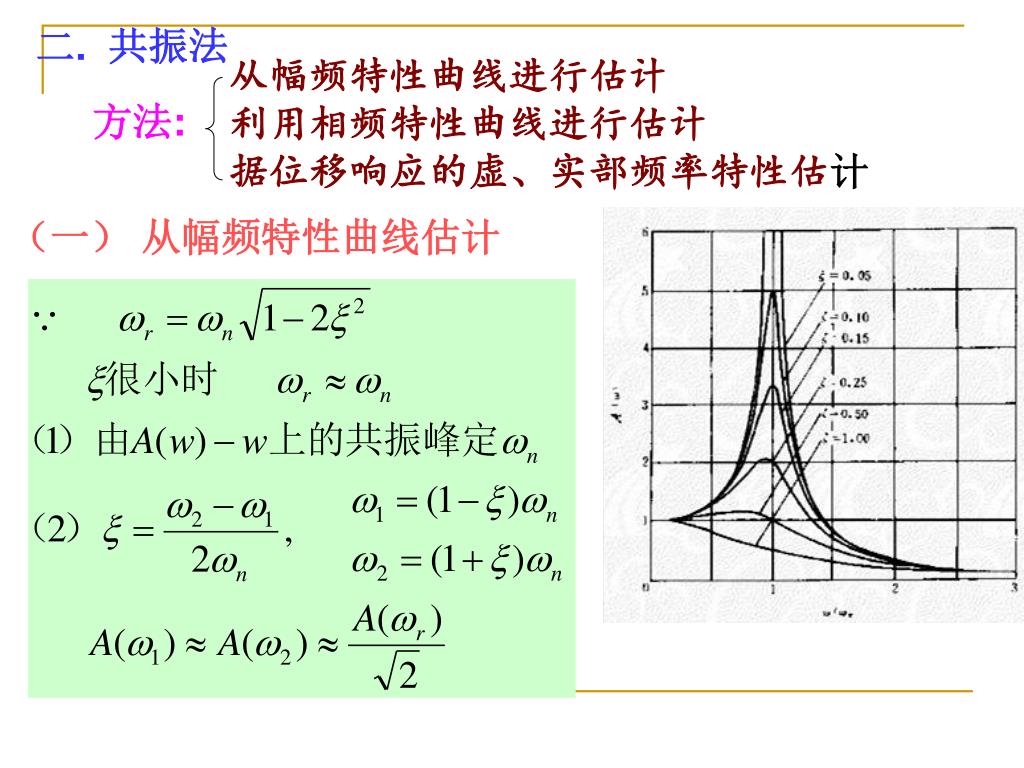

  22. 从幅频特性曲线进行估计 利用相频特性曲线进行估计 据位移响应的虚、实部频率特性估计 方法: 二. 共振法 （一） 从幅频特性曲线估计

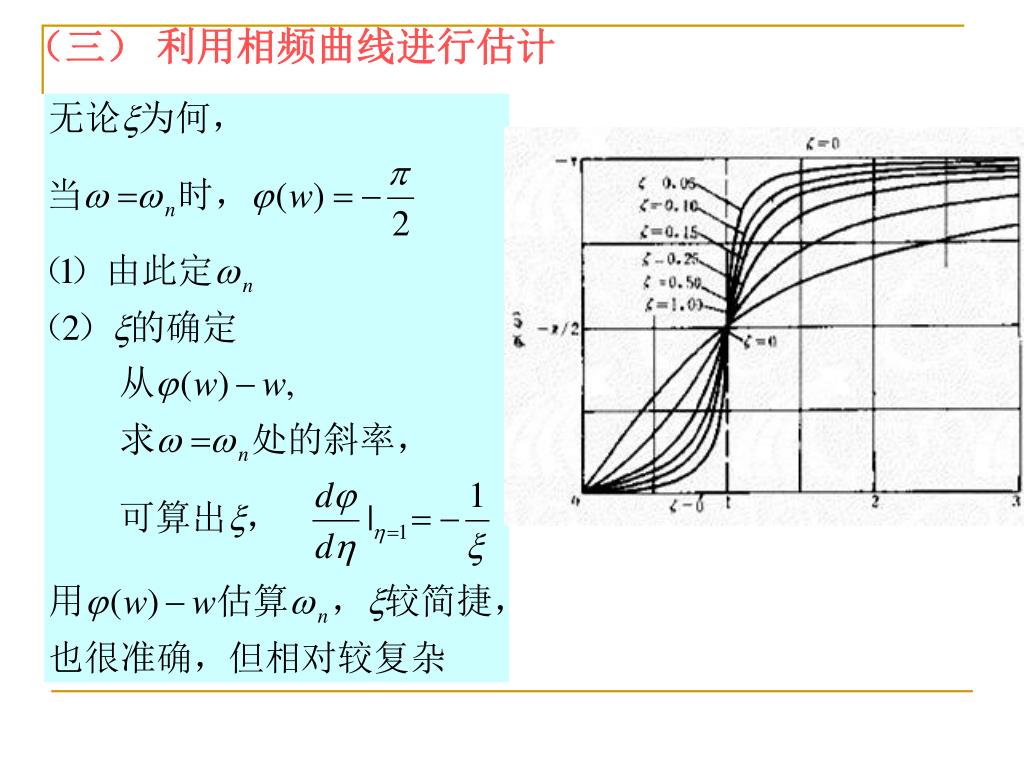

  23. （三） 利用相频曲线进行估计
