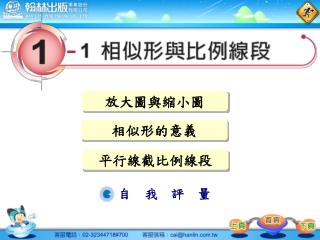

  1. 自我評量 放大圖與縮小圖 相似形的意義 平行線截比例線段

  2. 圖(一) 圖(二) 國小時曾學過三角形及四邊形的放大圖與縮小圖。圖1-1中，圖(二)的長、寬皆為圖(一)的 倍，稱圖(二)為圖(一)的 倍縮小圖

  3. 圖(一) 圖(三) 而圖(三)的長、寬皆為圖(一)的2倍，稱圖(三)為圖(一)的2倍放大圖。

  4. 圖(一) 圖(三) 圖(二) 圖1-1

  5. 全開大小 30吋×42吋 4開大小 15吋×21吋 在日常生活中，一般所謂的全開紙張通常是指長42吋、寬30吋（1吋≒2.54公分）的長方形紙張；而4開紙張的長、寬皆是全開紙張的 ；

  6. 全開大小 30吋×42吋 16開大小 7.5吋×10.5吋 16開紙張的長、寬皆是全開紙張的 。

  7. 全開大小 30吋×42吋 4開大小 15吋×21吋 16開大小 7.5吋×10.5吋 如圖1-2 ，若甲圖為全開大小，則乙圖為4開大小，丙圖為16開大小，即甲圖可裁成4個乙圖，或裁成16個丙圖。 圖 1-2

  8. 1 放大圖與縮小圖 在圖1-2 中： (1)甲圖是乙圖的幾倍放大圖？甲圖的面積是乙圖的幾倍？ (1) ∵ 甲圖的長、寬均是乙圖的2 倍， ∴ 甲圖是乙圖的2 倍放大圖。 又甲圖可裁成4 個乙圖， ∴ 甲圖的面積是乙圖面積的4 倍。 解 數學上常以符號「∵」表示「因為」， 以符號「∴」表示「所以」。

  9. 1 放大圖與縮小圖 在圖1-2 中： (2)甲圖是丙圖的幾倍放大圖？甲圖的面積是丙圖的幾倍？ 解 (2) ∵甲圖的長、寬均是丙圖的4 倍， ∴甲圖是丙圖的4 倍放大圖。 又甲圖可裁成16 個丙圖， ∴甲圖的面積是丙圖面積的16 倍。

  10. 1.在圖1-2 中： (1)丙圖是乙圖的_____倍縮小圖，也是甲圖 的____倍縮小圖。 (2)丙圖的面積是乙圖面積的_____倍，也是甲圖面積的_______倍。

  11. 2.如圖，長方形ABCD 與長方形AEFG 中： (1)長方形ABCD 是長方形AEFG 的幾倍放大 圖？ _____________ (2)長方形ABCD 的面積是 長方形AEFG 的幾倍？ _____________ 3 倍 9 倍

  12. 在繪製多邊形的放大圖時，我們也可以使用格 子圖來畫。如圖1-3 是一張格子圖，每個格子都是 正方形，放大成2倍後變成 圖1-4。 放大成2倍 圖1-3 圖1-4

  13. 在圖1-3上畫一個四邊形，為了方便觀察，將頂點點在格線交點上，如圖1-5，再放大2倍成在圖1-3上畫一個四邊形，為了方便觀察，將頂點點在格線交點上，如圖1-5，再放大2倍成 圖1-6。 放大成2倍 圖1-5 圖1-6

  14. 1.在圖(二)上畫圖(一)的2倍放大圖。 放大成2倍 圖(一) 圖(二)

  15. 2.在圖(四)上畫圖(三)的 倍縮小圖。 縮小成 倍 圖(四) 圖(三)

  16. 放大成2倍 圖1-7 如圖1-7，四邊形A1B1C1D1為四邊形ABCD的2倍放大圖，其中： ∠A1＝∠A，∠B1＝∠B， ∠C1＝∠C，∠D1＝∠D，

  17. 放大成2倍 圖1-7 如圖1-7，四邊形A1B1C1D1為四邊形ABCD的2倍放大圖，其中： ＝2 ， ＝2 ， ＝2 ， ＝2 ，

  18. 放大成2倍 圖1-7 如圖1-7，四邊形A1B1C1D1為四邊形ABCD的2倍放大圖，其中： ： ＝ ： ＝ ： ＝ ： ＝2：1。

  19. 放大成2倍 圖1-7

  20. 在圖1-7中， A1與A、B1與B、C1與C、D1與D 稱為對應頂點， ∠A1與∠A、∠B1與∠B、∠C1與∠C、∠D1與∠D 稱為對應角， 與 、 與 、 與 、 與 稱為對應邊。 當這些對應邊的比例相等時，稱為對應邊成比例。如圖1-7，四邊形A1B1C1D1與四邊形ABCD中： ： ＝ ： ＝ ： ＝ ： ＝2：1 ，即 搭配習作 P5 基礎題 1

  21. 1.如右圖，五邊形MNOPQ是 五邊形ABCDE 的 倍縮小 圖。比較這兩個五邊形，回答下列問題： (1)頂點D 的對應頂點是_______， ∠B 的對應角是_________。 (2) 的對應邊是____， 的對應邊是___。 頂點P ∠N

  22. 2.根據下圖回答 下列問題： (1)四邊形ABCD 變成四邊形IJKL 時，∠C 的對應角是_______。 (2)四邊形ABCD 變成四邊形RSTU 時， 的對應邊是_______。 ∠L

  23. 若兩個多邊形的對應角相等且對應邊成比例，這兩個多邊形稱為相似多邊形，以符號「∼」表示相似關係，讀作「相似於」。若兩個多邊形的對應角相等且對應邊成比例，這兩個多邊形稱為相似多邊形，以符號「∼」表示相似關係，讀作「相似於」。 在圖1-7中，四邊形ABCD與四邊形A1B1C1D1的對應角相等且對應邊都成比例，所以四邊形ABCD是四邊形A1B1C1D1的相似形，記作四邊形ABCD∼四邊形A1B1C1D1。反過來說，四邊形A1B1C1D1是四邊形ABCD的相似形，記作四邊形A1B1C1D∼四邊形ABCD。

  24. 在本書中，若四邊形ABCD∼四邊形PQRS，如圖1-8，則表示：在本書中，若四邊形ABCD∼四邊形PQRS，如圖1-8，則表示： A的對應頂點為P，B 的對應頂點為Q， C的對應頂點為R，D 的對應頂點為S。 圖1-8

  25. 搭配習作P5基礎題2／P6基礎題3 2 相似形的對應關係 已知四邊形ABCD∼四邊形PQRS，∠Q＝76°，∠R＝64°，∠S＝100°，試求∠A。 ∵相似形的對應角相等， ∴∠A＝∠P ＝360°－∠Q－∠R－∠S ＝360°－76°－64°－100° ＝120° 解

  26. 已知四邊形ABCD∼四邊形PQRS，若 ＝8， ＝6， ＝5，試求 。 ∵四邊形ABCD∼四邊形PQRS ∴ ： ＝ ： 5：8＝ ：6 ＝

  27. 搭配習作P6基礎題4 3 相似多邊形的判別 回答下列問題： (1)兩個正方形是否一定相似？ (1)設兩個正方形的邊長分別為a、b， ∵四組對應邊長的比均為a：b， ∴它們的對應邊成比例。 又四組對應角也相等（均為90°）， ∴兩個正方形一定相似。 解

  28. 搭配習作P6基礎題4 3 相似多邊形的判別 回答下列問題： (2)兩個長方形是否一定相似？ (2)長方形的四組對應角都相等（均為 90°）， 但其對應邊長不一定成比例。 例如右圖中，長方形甲的長為 2，寬為 1； 長方形乙的長為 5，寬為 3， 2：5≠1：3，2：3≠1：5， 故兩個長方形不一定相似。 解

  29. 1.兩個菱形是否一定相似？ 否，因為它們的內角不一定相等。 2.如右圖，ABQP為矩形，五邊形ABCDE與五邊形PQCDE中，A與P、B與Q為對應頂點，回答下列問題：

  30. (1)五邊形ABCDE 與五邊形PQCDE 的對應角是否相等？____________ (2)五邊形ABCDE 與五邊形PQCDE 的對應邊是否成比例？__________ (3)五邊形ABCDE 與五邊形PQCDE 是否相似？_____ 是 否 否

  31. 由例題3與隨堂練習可知： 兩個四邊（含）以上的多邊形， 如果對應角相等且對應邊成比例，則此兩個多邊形相似； 如果只有對應角相等或只有對應邊成比例，就不相似。

  32. 接下來，我們來看兩個等高三角形其對應底邊與面積的比例關係。為了討論的方便，「△ABC的面積」在本冊中我們以「△ABC」來表示。接下來，我們來看兩個等高三角形其對應底邊與面積的比例關係。為了討論的方便，「△ABC的面積」在本冊中我們以「△ABC」來表示。

  33. 4 等高三角形面積的比等於底邊的比 如右圖，△ABC 中，D 為 上的一點，且 ＝3， ＝ 5， ， ＝4，試求 △ABD 與△ADC 的面積比。

  34. △ABD：△ADC ＝( )： ( ) ＝( ．3．4）：（ ．5．4） ＝3：5 解 可以看成：

  35. 在例題4 中，△ABD：△ADC＝ ： （底邊的比）。這是否表示任意兩個等高的三角形，其面積的比會等於底邊的比呢？我們利用圖1-9的任意兩個等高的三角形來探討這個問題： 圖1-9

  36. △ABC 的底為a，高為h，面積是＝ ah， △DEF 的底為b，高為h，面積是＝ bh。 所以△ABC：△DEF＝ ah： bh＝a：b（底邊比），由此可見： 等高三角形面積的比等於底邊的比。

  37. 1.如右圖，△ABC 中， ： ＝4：3，試求 (1)△ABD與△DBC的面積比。 (2)△ABD與△ABC的面積比。 (1)△ABD：△DBC ＝ ： ＝4：3

  38. (2)△ABD與△ABC的面積比。 (2) ： ＝4：3 令 ＝4x， ＝3x ＝ ＋ ＝7x △ABD：△ABC＝ ： ＝4x：7x＝4：7

  39. 2.如右圖，△ABC中，若△ADC 的面積為12，△CDB 的面積為6，且 於H，試求 (1) ： (2) ： (1) △ADC：△CDB＝ ： 12：6＝ ： ： ＝2：1

  40. (2) ： (2)△ABC＝△ADC＋△CDB＝18 △ADC：△ABC＝ ： （同高） 12：18＝ ： ： ＝2：3

  41. 接著我們利用「等高三角形面積的比等於底邊的比」的關係，來發展比例線段的性質。接著我們利用「等高三角形面積的比等於底邊的比」的關係，來發展比例線段的性質。 如右圖， ，連接 、 ，回答下列問題： (1)為什麼△QPB＝△PQC？ 平行線間的距離相等，故△PQB＝△PQC（同底等高）

  42. (2)為什麼 △PQA：△PQB ＝：？ (3)為什麼 △PQA：△PQC ＝： ？ (4)為什麼 ： ＝ ： ？ 同高 同高 ∵△PQA：△PQB ＝△PQA：△PQC（△PQB＝△PQC） ∴ ： ＝ ：

  43. 由問題探索可知： △ABC 中，若 ，且分別交 、於P、 Q 兩點，則 ：＝： 。 若四個線段中，兩個線 段的比等於另兩個線段的比 ，則我們稱這四個線段為比 例線段。 圖 1-10

  44. 以上述為例，因為 ：＝：，所 以稱 、、、為比例線段。即： 三角形內平行一邊的直線，將另兩邊截成比例線段。

  45. 5平行線截比例線段性質的應用 如右圖，△ABC 中， ，且 ＝12， ＝7， ＝18，試求 。 △ABC中，∵， ∴：＝： 12：7＝18： 12．＝7．18 解

  46. 如右圖，△ABC 中， ，且 ： ＝7：9，若 ＝32，試求 。 ∵ ∴：＝： 7：9＝：（32－） ＝14

  47. 如右圖，△ABC 中，，且分別交 、 於 P、Q 兩點，連接 、，回答下列問題： (1)為什麼△AQB＝△APC？ ∵， ∴△PQB＝△PQC（同底等高） △PQA＋△PQB＝△PQA＋△PQC （等量公理） 即△AQB＝△APC

  48. (2)為什麼△AQP：△AQB＝ ：？ (3)為什麼△AQP：△APC＝ ：？ (4)為什麼 ：＝：？ 同高 同高 ∵△AQP：△AQB＝△AQP：△APC （△AQB＝△APC） ∴：＝：

  49. 由上面的問題探索可以得到： △ABC 中，P、Q 兩點分別在 、上，且 ， 則 ：＝：。 圖 1-11

  50. 如右圖，△ABC 中，， ＝5，＝8，＝6，試求 。 ∵， ∴：＝： 5：8＝：6，＝
