「內政部委託辦理營造業工地主 任220小時職能訓練課程講習」工程圖說判識課程科目：工程圖說繪製之認知主講人張俊利中華民國九十七年十月十五日

主講人學經歷簡介 • 現職 • 亞記營造工程股份有限公司 • 業務規劃部副理 • 學歷 • 國立中央大學土木工程學系碩士 • 專業領域 • 營建施工與管理、公共工程 • 成本管控、預算編列、界面管理

四、圖面部置及 圖碼編排一、使用須知五、尺度及比例尺二、圖紙尺寸及圖框六、線條三、標題欄報告大綱(1/2)

十、製圖標準圖 例編碼規則七、文字及字體八、繪圖標示基本規則十一、繪圖軟體十二、施工圖的探討九、符號及縮寫字報告大綱(2/2)

一、使用須知(1/5) • 『公共工程製圖手冊』參考資料來源： • 中國國家標準CNS工程製圖一般準則 • 中國國家標準CNS建築製圖準則 • 內政部建築研究所營建製圖標準符號圖例 • 製圖規範、手冊、準則

一、使用須知(2/5) • 施工製造圖(施工圖) : • 為永久性工作項目，施工用之圖樣。 • 就建築工程而言，施工圖就是建築師向施工人員說明其設計構造物內容與施工技術，以及施工品質要求第一系列圖面。 • 特性 : 依據設計圖說(含構想圖、設計圖、施工規範等)而製作完成之圖樣。

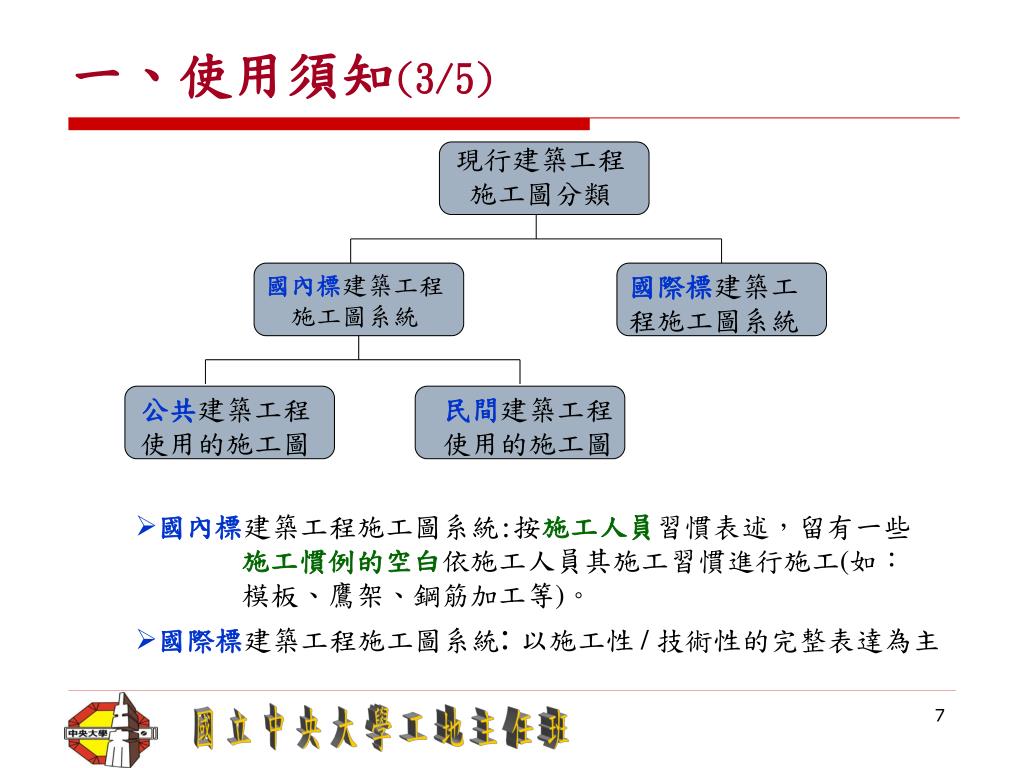

一、使用須知(3/5) 現行建築工程施工圖分類國際標建築工程施工圖系統國內標建築工程施工圖系統公共建築工程使用的施工圖民間建築工程使用的施工圖 • 國內標建築工程施工圖系統:按施工人員習慣表述，留有一些施工慣例的空白依施工人員其施工習慣進行施工(如：模板、鷹架、鋼筋加工等)。 • 國際標建築工程施工圖系統: 以施工性 / 技術性的完整表達為主

一、使用須知(4/5) • 工作圖 : • 承包商施作臨時性工程之施工圖樣。 • 特性:如擋土牆設施、開挖支撐、模板、施工架…等為臨時性施工所需之圖樣。 • 竣工圖 : • 承包商完工後製訂備供驗收及查核用之圖樣。 • 特性: 需按實際完成之尺寸、位置、高度、深度及 • 數量製作;尤其對地下管線及預埋物等應註 • 記於圖上表列說明。

一、使用須知(5/5) • 英文縮寫及定義、地形圖符號、道路交通標誌標線號誌、地質符號須依據圖說相關規範辦理。 • 製圖時先行考慮事項 • 1. 文字與數字需明顯 2. 說明與尺度需詳細 • 3. 比例尺宜用較大者 4. 註釋說明應集中於一處 • 5. 引用規範(則)時號，需列明完整之編號 • 6. 指北標記(指向圖之上方) • 7. 里程標記(自左向右)

二、圖紙尺寸與圖框(1/4) • 圖紙尺度 • A*B • 圖框線條 a*b 圖2-1 圖紙及圖框關係圖

二、圖紙尺寸與圖框(2/4) 表2-1 圖紙及圖框標準尺寸圖單位mm

二、圖紙尺寸與圖框(3/4) • 封面圖內容及規定 : • 工程圖應依分類裝訂成冊 • 每冊圖均須加一張封面圖 • 圖紙及圖框尺度依照本章規定 • 封面圖各欄位，工程主辦單位可視工程特性增刪修改 • 工程圖用途戳章，如作廢、僅供參考、、、等，應蓋於圖紙右下方

表2-2 封面圖內容與位置表 單位 mm 內容位置中文字高英文字高業主全銜圖之正上方 18 12 工程名稱圖之中上方，亦即業主全銜之下方 18 12 工程圖類別圖之正中間，亦即工程名稱之下方 27 27 設計單位全銜圖之右下方，亦即工程圖類別右下方 10 10 業主主管簽字圖之左下方，亦即工程圖類別左下方 10 10 日期圖之正下方，亦即工程圖類別正下方 12 12 二、圖紙尺寸與圖框(4/4) 有關工程圖用戳章,如作廢、僅供參考…等,應蓋於圖紙右下方

三、標題欄(1/4) • 標題欄說明表3-1 設計圖標題欄內容一覽表

圖3-1 直式標題欄設計圖 三、標題欄(2/4) • 標題欄之位置標題欄應置於圖橫式之下方或直式之右方。

三、標題欄(3/4) 圖3-2 橫式標題欄設計圖

三、標題欄(4/4) • 標題欄格式及尺度 • 標題欄格式及尺度，除特別規定者外，均以A1圖紙圖例為準，其他圖紙之尺度，概以比例縮放。 • 設計圖之標題欄，依主辦單位要求或工程類別性質於圖下方或右方兩種擇一，同一工程應求統一。 • 施工圖 / 工作圖之標題欄同設計圖。

四、圖面佈置及圖碼編排(1/7) • 圖面布置原則性 • 平面圖置於圖之左上方。 • 立面圖置於圖之下方或左(右)側。 • 剖面圖/詳細圖置於圖之右邊或其他空白處。 • 說明/圖例/比例尺置於圖之右方。 • 索引圖置於圖之右上角。

四、圖面佈置及圖碼編排(2/7) 圖4-1 標題欄於下方之佈置參考圖

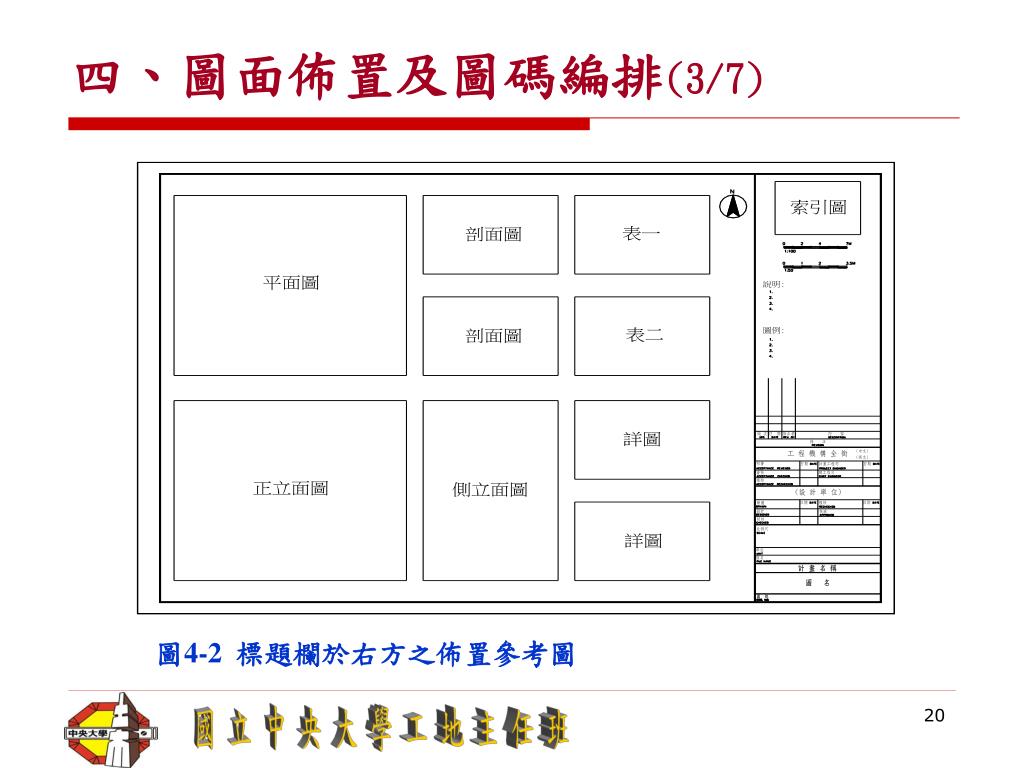

四、圖面佈置及圖碼編排(3/7) 圖4-2 標題欄於右方之佈置參考圖

四、圖面佈置及圖碼編排(4/7) • 圖號之編排 • 編碼通則: 工程分類代碼(2碼)+標別代碼 (2碼)+繪圖類別代號(2碼)+製圖分類編碼(4 碼)+版別代號(1碼) • 範例:BR-DL-ST 2010 A • BR(橋樑工程)+DL(設計標)+ST(結構圖)+ • 2010(圖號)+A(版別)

四、圖面佈置及圖碼編排(5/7) 表4-1 工程分類代號

四、圖面佈置及圖碼編排(6/7) 表4-2 標別代號表4-3 繪圖類別代號

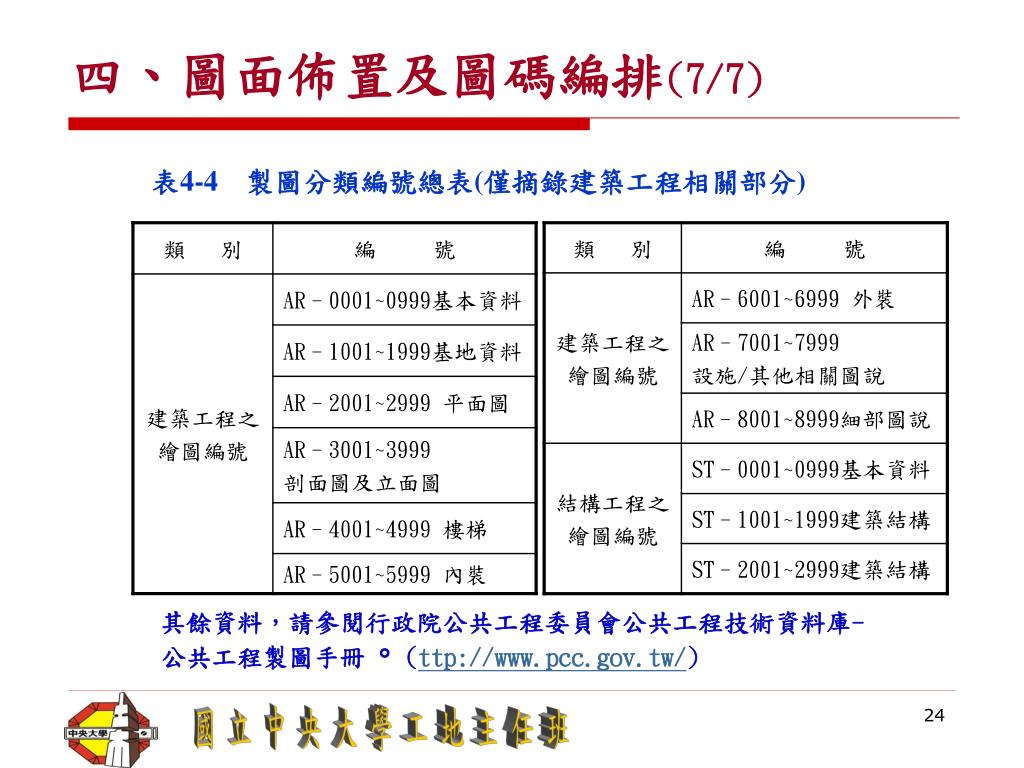

四、圖面佈置及圖碼編排(7/7) 表4-4 製圖分類編號總表(僅摘錄建築工程相關部分) 其餘資料，請參閱行政院公共工程委員會公共工程技術資料庫- 公共工程製圖手冊。(ttp://www.pcc.gov.tw/)

五、尺度及比例尺(1/7) • 尺度單位 • 圖樣之尺度單位除特別規定者外，均以公制為準 • 標高、座標、等高線等以公尺(m)為單位 • 建築物及混凝土構造物以公分(cm)為單位 • 鋼鐵構造及機電以公厘(mm)為單位

五、尺度及比例尺(2/7) • 比例尺: • 使用一種或一種以上之比例尺時，均需將比例數註明於各圖名之下方。 • 同一圖中有水平及垂直兩種不同比例數時，以H代表水平向比例尺，V代表垂直向比例尺。

五、尺度及比例尺(3/7) • 比例尺繪製法 • 地形圖或平面圖中有等高線者，或有可能縮小 • 之圖，除註明比例數外應再加繪棒狀比例尺圖。圖5-1 棒狀比例尺圖

剖面 A PLAN F001 未按比例 NIS 平面 1:100 (註: · · ·) 五、尺度及比例尺(4/7) • 無比例尺時 • 無比例圖樣之比例數，中文應註明“未按比例”，英文註明“NTS”字樣(Not To Scale) 。 • 圖名加註 • 在一圖名內需特別說明時，於比例尺下方加註。

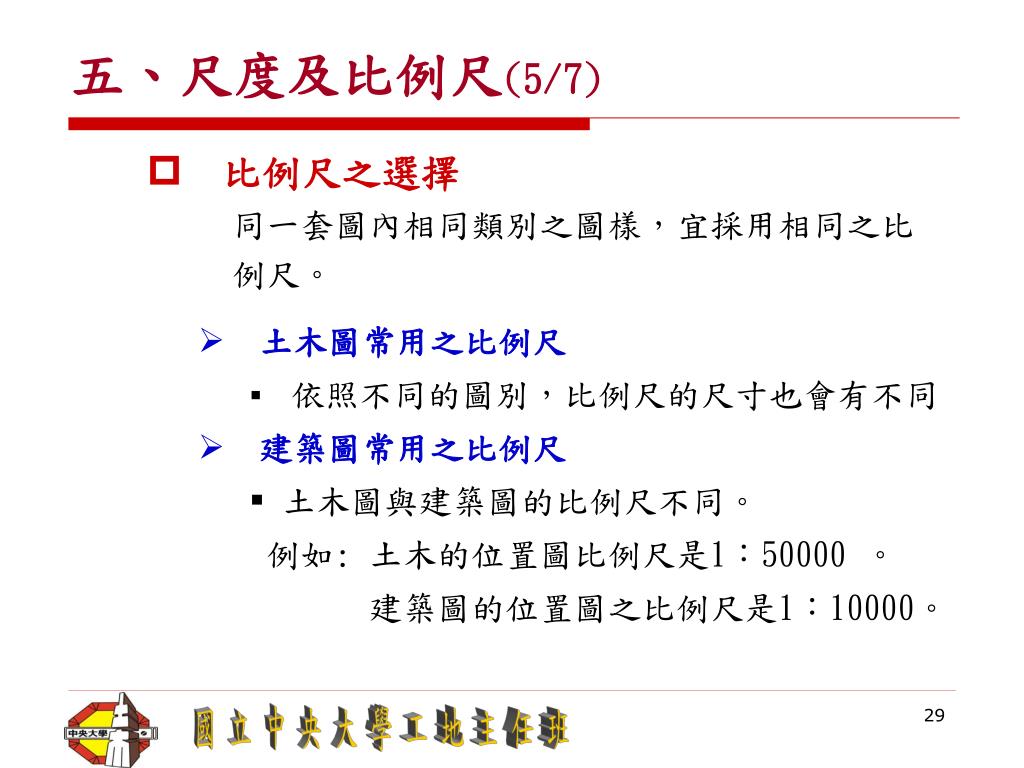

五、尺度及比例尺(5/7) • 比例尺之選擇 • 同一套圖內相同類別之圖樣，宜採用相同之比 • 例尺。 • 土木圖常用之比例尺 • 依照不同的圖別，比例尺的尺寸也會有不同 • 建築圖常用之比例尺 • 土木圖與建築圖的比例尺不同。例如: 土木的位置圖比例尺是1：50000 。建築圖的位置圖之比例尺是1：10000。

五、尺度及比例尺(6/7) 表5-1 土木常用比例尺寸表

五、尺度及比例尺(7/7) 表5-2 建築常用比例尺寸表

六、線條(1/4) • 線條種類 • 在建築工程製圖上，除管線圖、測量圖等需用 • 其他線條外，一般線條種類依據CNS分類，以實 • 線、虛線及鏈線為主，以各種不同深淺及粗細 • 的線條來表現圖面。

六、線條(2/4) 表6-1 繪圖線條粗細用途表

六、線條(3/4) • 線條粗細依實際需求選用表6-2 繪圖線條粗細規格表單位:mm

表 6-3 線條應用原則 (A1 圖紙 ) 種類圖示用途線條寬度輪廓線物體之外形、邊界線等 0.3mm 用於尺度之標示實 0.2mm 用與物體之截斷線 0.2mm 焊接或說明指示 0.2mm 非規尺所繪部份 0.2mm 線鋼筋、型鋼斷面、預力鋼線 0.5mm~ 0.7mm 等高線 0.2mm 虛線隱藏線物體隱匿部份 0.18mm 剖斷面之指示線 0.6mm 鏈中心線、基準線、參考線、境界線 0.2mm 地籍線 0.2mm 相關線 0.2mm 線圖相接合之線 0.5mm 路權線 0.5mm 六、線條(4/4) • 線條之應用 • 線條樣式寬度各有不同之用途，參照下表線條應用原則。

七、文字及字體 (1/5) • 圖說文字 • 圖樣說明使用文字以中文為主，中文字型採仿宋體為原則，必要時可加註英文或其他外文。專有名詞得使用英文。 • 使用兩種語文時，主要語文應在上。 • 電繪中文採用直體電腦字，手繪中文採用直體仿宋字，自左至右書寫。

七、文字及字體 (2/5) • 文字間隔 • 文字間隔應視圖之大小及字數多寡而安排。 • 整體之整齊、統一、調和及美觀。 • 文字 / 線條之重疊 • 圖面文字不得與其他線條重疊。 • 如無法避免，其重疊之線條(如地形、構造物等)應盡量設法避開以留空間予文字。

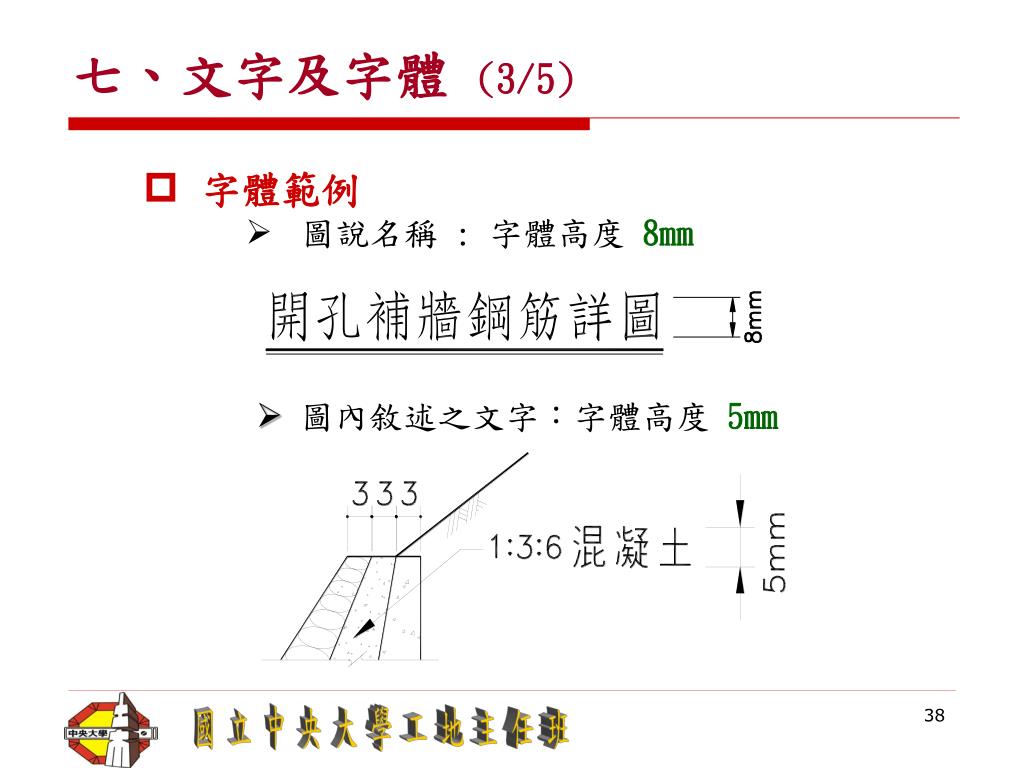

七、文字及字體 (3/5) • 字體範例 • 圖說名稱 : 字體高度 8mm • 圖內敘述之文字：字體高度5mm

七、文字及字體 (4/5) • 文字高度 • 以A1圖為例﹕ 主標題、副標題、總說明、圖內之敘述文字、圖內之一般說明、標題欄、字高及線寬等詳細尺寸參考如后。

七、文字及字體 (5/5) 表7-1 圖說文字高度尺寸表

八、繪圖標示基本規則(1/14) • 尺度標示﹕ • 原則: 尺度線應使用細實線，尺寸之標示與安排須恪守一致性之原則。 • 尺度須註於尺度線之上方。 • 尺度之標示方法有二種: • 尺度線標示法 • 尺度標註法

八、繪圖標示基本規則(2/14) • 尺度線標示法﹕ • 尺度線係由一直線，箭頭，界線及尺度數 • 值組成。圖8-1 尺度線標示圖

33 33 33 ∙ ∙ 八、繪圖標示基本規則(3/14) • 尺度標註法﹕ • 尺寸線應使用細實線，尺度延伸線應相交成直角，其兩端加繪箭頭或圓點等符號，依據尺寸線段標住不同長短。圖8-1 尺度標註法

　圖8-2 註字之方向標示圖例 八、繪圖標示基本規則(4/14) • 註字書寫方向原則﹕

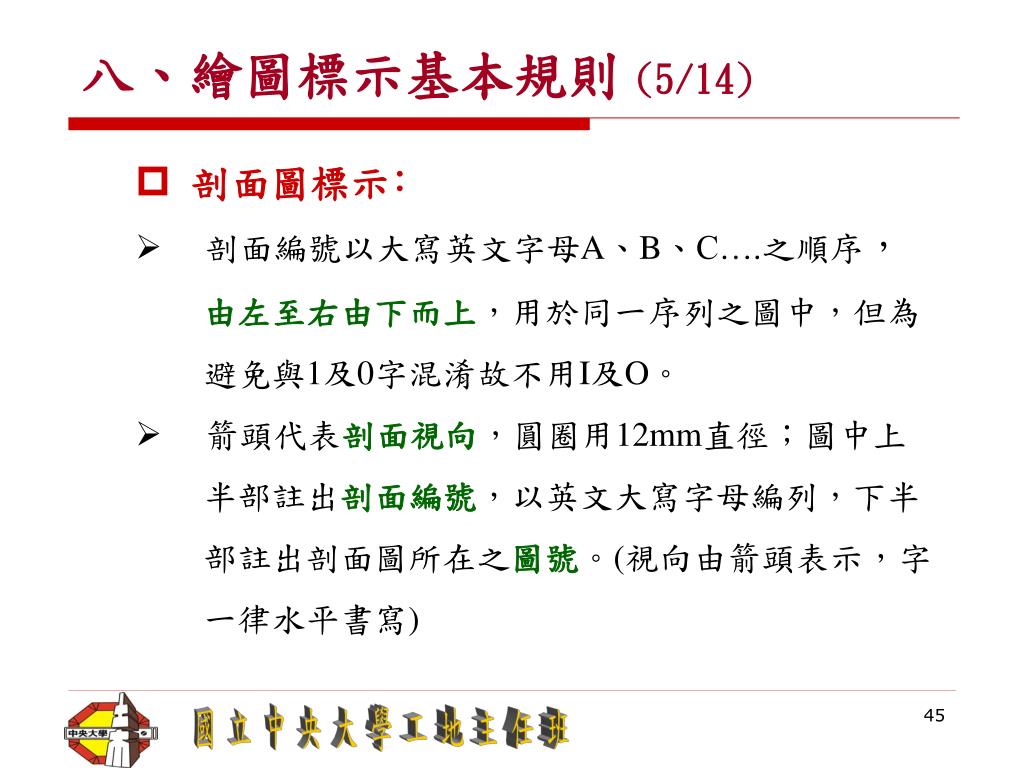

八、繪圖標示基本規則(5/14) • 剖面圖標示﹕ • 剖面編號以大寫英文字母A、B、C….之順序，由左至右由下而上，用於同一序列之圖中，但為避免與1及0字混淆故不用I及O。 • 箭頭代表剖面視向，圓圈用12mm直徑；圖中上半部註出剖面編號，以英文大寫字母編列，下半部註出剖面圖所在之圖號。(視向由箭頭表示，字一律水平書寫)

八、繪圖標示基本規則(6/14) 圖8-3 水平剖面標記法圖8-4 垂直剖面標記法備註:箭頭代表剖面視向，上半部註出剖面編號，以英文大寫字母編列，下半部註出剖面圖所在之圖號。如剖面繪製於他張圖中時應加註該圖之圖號。

圖8-5 平面詳圖符號標示 圖8-6 立面詳圖符號標示圖8-7 剖面詳圖符號標示八、繪圖標示基本規則(7/14) 備註：圖號中的下欄為詳圖所處的圖號，上欄為該圖面在該圖紙中的圖面序碼(即圖名號)

八、繪圖標示基本規則(8/14) • 詳圖標示﹕ • 詳圖標示可用直接冠以名稱之「叫名法」 • 或以圈示其範圍並放大之「圈示法」來表示。 • 叫名法：直接冠以詳細圖之名稱例如：人孔蓋詳圖

八、繪圖標示基本規則(9/14) • 圈示法：以不封閉圓圈或方形框表示欲放大之部位，框線缺口之一端以標線連接一 12mm直徑畫出之圓圈，圈內填以阿拉伯數字編列之詳圖編號及詳圖所在圖號，如下圖所示。

八、繪圖標示基本規則(10/14) 圖8-8 圈示法詳圖標示
