Presentation Transcript
slide1

VoIP 閘道器

網路電話閘道器

產品介紹

slide2

產品優勢(1)

  • 內建專屬的網路電話管理伺服器,最多可支援200組IP閘道器,可自建專用VoIP電話網路,不須額外購買昂貴的網路電話伺服器(SIP Proxy Server)。節省網路電話建置費。
  • 支援STUN & Outbound Proxy,可直接穿透NAT Firewall,不必開埠。安裝快速方便。
  • 內建 IVR 語音導覽,可直接撥分機號碼或其他閘道器代表號。〈分散式 IP-PBX 架構〉
  • 提供速撥功能可簡易撥碼。〈Speed Dial & Hot-Line〉
  • 可並接線路分機,來電時,可延遲啟動語音導覽。〈Warm-Line〉
  • 可由市話或手機撥入或直接撥出市話或手機。(Off Net Call)
slide3

產品優勢(2)

  • 建全的撥號權限密碼管理及外撥號碼限撥管制管理功能。
  • 防止咬線〈掛不斷〉之多種偵測機制。
  • 語音品質最佳。
  • 適用於固定式IP網路,非固定式IP網路及虛擬IP網路下安裝。
  • 內建NAT、防火牆、IP分享器及DHCP等功能。
  • 建全的產品系列,有 2 / 4 / 8 / 16 / 32 類比及數位式 T1 / E1 / PRI 網路電話閘道器
  • IP-PBX 功能 (Call Forward / Hold / Transfer / Pick Up)
slide5

企業利用Octtel VoIP網路電話閘道器自建語音網路的應用:

  • 毋需電信執照即可自建企業語音網路
  • 僅需VOIP 閘道器即可自建語音網路,毋須其他設備
  • 設備費用一次支出,無須每月語音流量費用

北京

8610

上海

8621

台北

8862

台中

8864

長沙

86731

高雄

8867

廣州

8620

slide6

內建公共電話簿管理員

最多200台閘道器可直接註冊至同一台閘道器上並撥打網路電話,不須額外架設網路電話伺服器,或註冊至別人的網路電話伺服器;以防萬一別人無法提供即時技術支援或服務終止的危險。

  • 內建四埠HUB
  • 內建語音導覽
  • 內建IP分享器

分散式IP-PBX架構

slide7

INTERNET

PSTN

同時支援網路電話及傳真

Voice Algorithms: G.711, G.726, G.729A and G.723.1

FXO

FXS

FXO

FXS

FXS

FXO

FXO

FXS

FXS

SP4220

SP8440

T.30 (G III) / Real Time T.38 Fax protocol

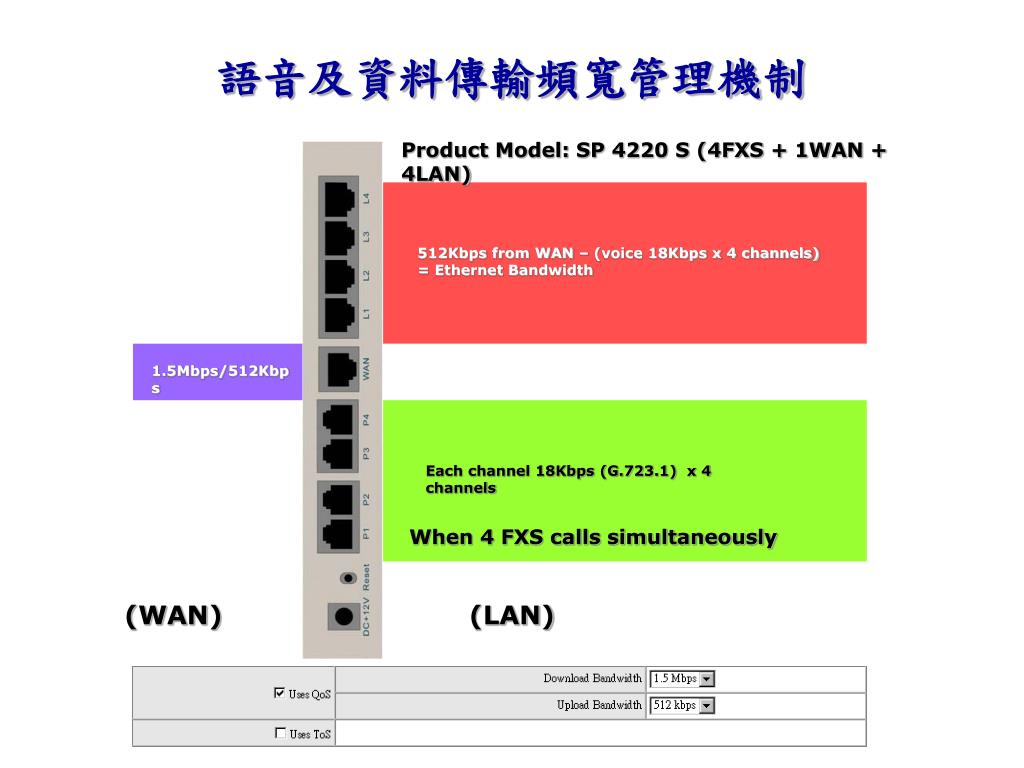

slide8

語音及資料傳輸頻寬管理機制

Product Model: SP 4220 S (4FXS + 1WAN + 4LAN)

512Kbps from WAN – (voice 18Kbps x 4 channels) = Ethernet Bandwidth

1.5Mbps/512Kbps

Each channel 18Kbps (G.723.1) x 4 channels

When 4 FXS calls simultaneously

(WAN)

(LAN)

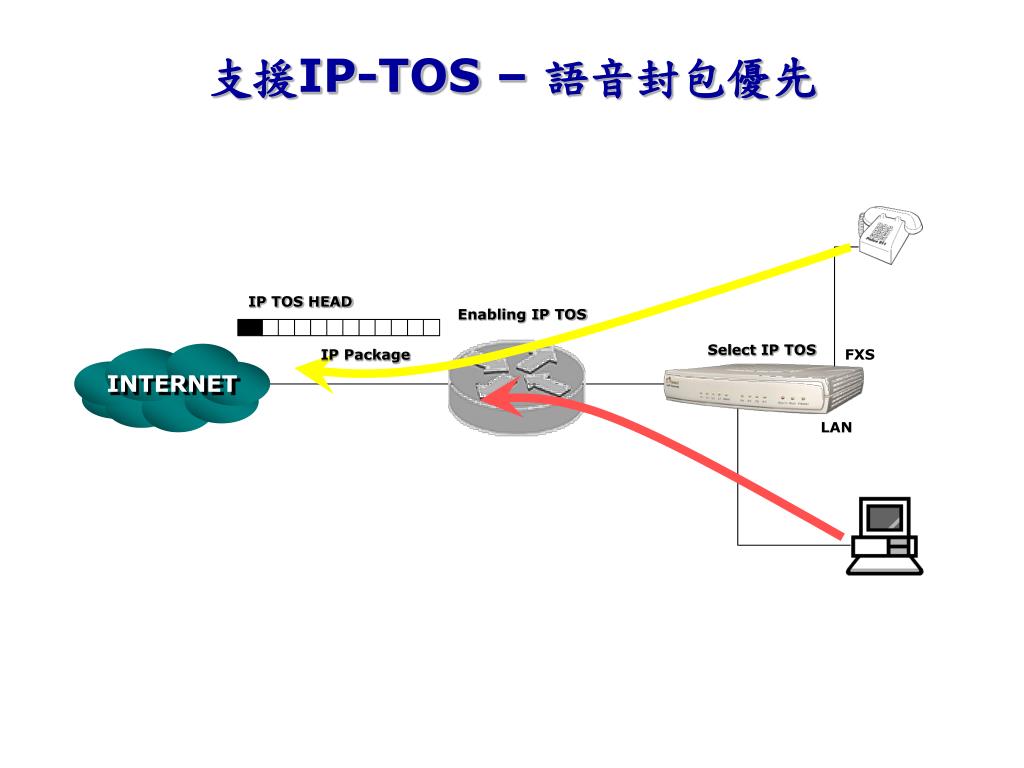

slide9

IP TOS HEAD

IP Package

INTERNET

支援IP-TOS – 語音封包優先

Enabling IP TOS

Select IP TOS

FXS

LAN

slide10

ISP

支援各種不同之網路應用

ATU-R

PPPoE (Non-Fixed IP)

Fixed-IP

ATU-R

PPPoE

Cable Modem

ATU-R

DHCP

slide11

INTERNET

非固定IP或虛擬IP之解決方法

Supports STUN protocol (RFC3489) – 直接穿透NAT Firewalls

STUN Server

Enabling IP TOS

Select IP TOS

FXS

LAN

DDNS Server

Supports DDNS

slide12

其他

支援 IP 對 PSTN / PSTN 對 IP 通話

可程式修改的熱線 HOT-LINE

可程式修改的WARM-LINE

終身線路支援 (Life-Line) (僅FXO + FXS機型)

If nobody answer the phone

OFF HOOK

FXO

slide16

系統營運商的VoIP網路語音應市場:

  • 須具備一或二類電信執照,CLEC、ILEC、ISP或ISR營運者
  • VOIP網路的組成:CPE 閘道器, Trunk 閘道器, Gatekeeper、Call Agent or SIP Proxy Server, 軟體交換機 (Soft Switch), 計費系統
  • 以月租(Post paid) 或預付(Prepaid) 的方式營運,提供VoIP服務並收取語音流量費用

數位語音訊號整合

Trunk 閘道器

電信業者

TELECOM

PSTN

一般類比電話

計費系統

Billing System

系統工程師

MIS

INTERNET

一般類比電話

網路電話伺服器

SIP Proxy Server or Call Agent

福億VoIP 閘道器

網路電話

fxs fxo
FXO及FXS為一對一的對應使用。

FXS & FXO固定互為一對熱線 (Hot Line) 。

提供IETF RFC 2833 在RTP上承載雙音複頻碼(DTMF)、通話音頻(Tones)及通話訊號(Signals) 等功能。

網路連線檢測功能 ,當發生故障時Alarm閃爍。

網路斷線時 FXS介面自動斷電。

網路斷線時 FXO介面自動忙線。

FXO提供DTMF 及 FSK Caller ID接收功能。

FXS提供DTMF 及 FSK Caller ID轉送功能。

FXS & FXO整合相關功能簡介
slide19

Port 1

Virtual Last Mile Subscribers

Port n

Virtual Last Mile over IP

Managed IP NWK

Port 1

Port 1

VLMoIP

Port n

Port n

Transparent voice channel

Transparent voice channel

PSTN

Centrex Line Extender over IP Application

Carrier Central Office

Tandem Switch

Last Mile

Subscriber 1

Last Mile (copper pair)

Subscriber 2

Subscriber 3

Traditional PSTN Subscribers

slide22

登錄專用 VoIP 網路內的通話呼叫

專用 VoIP 網路

IAD SERVER with

PBM 電話簿管理員

IAD UA

IAD UA

PSTN

VoIP 雙網架構的應用

ITSP VoIP Network

Registrar for SIP call

Trunk Gateway

SIP Proxy伺服器

Digital Trunk

Outbound Proxy

Billing 伺服器

Digital/Analog

Trunk

IP Network

PBX

Registered numbers:

SIP number – 8881113

Private number - 713

Registered numbers:

SIP number – 8881111

Private number - 711

Registered numbers:

SIP number – 8881114

Private number - 714

Registered numbers:

SIP number – 8881112

Private number - 712

voip 5 pbx call router voip dialer

Local, Toll Free,

Emergency Calls

International, Long Distance Calls

(leading number 0, 001, etc.)

PBX

VOIP 的應用模式(5)PBX Call Router / VoIP Dialer

Registrar for SIP call

Trunk Gateway

SIP proxy

server

digital trunk

International, Long Distance

IP network

PSTN

ITSP VoIP network

slide24

產品系列介紹

  • MG/SL/SP 4220 DX 系列: (1FXS + 1FXO / 2FXS / 2FXO) + 1WAN+ 4LAN 提供SOHO, ITSP及小型企業市場
  • MG/SL/SP 4220 系列 : (4FXS / 4FXO / 2FXS+ 2FXO / 1FXO+ 3FXS) + 1WAN+ 4LAN 提供ITSP&中小型企業市場
  • MG/SL/SP 8440 系列 : (8FXS / 6FXS+ 2FXO / 4FXS+ 4FXO / 8FXO) + 1WAN+ 4LAN 提供企業應用及ITSP 市場
  • MG/SL/SP1632 : (16FXS/ 16FXO/ 16FXS+16FXO/ 32FXS / 32FXO) + 1WAN+ 1LAN 提供企業應用, CLEC, ITSP 市場
  • MG/SL/SP 1632T : 〈E1 / T1 / PRI〉+ 1WAN + 1LAN 提供 企業應用, CLEC & ITSP市場等

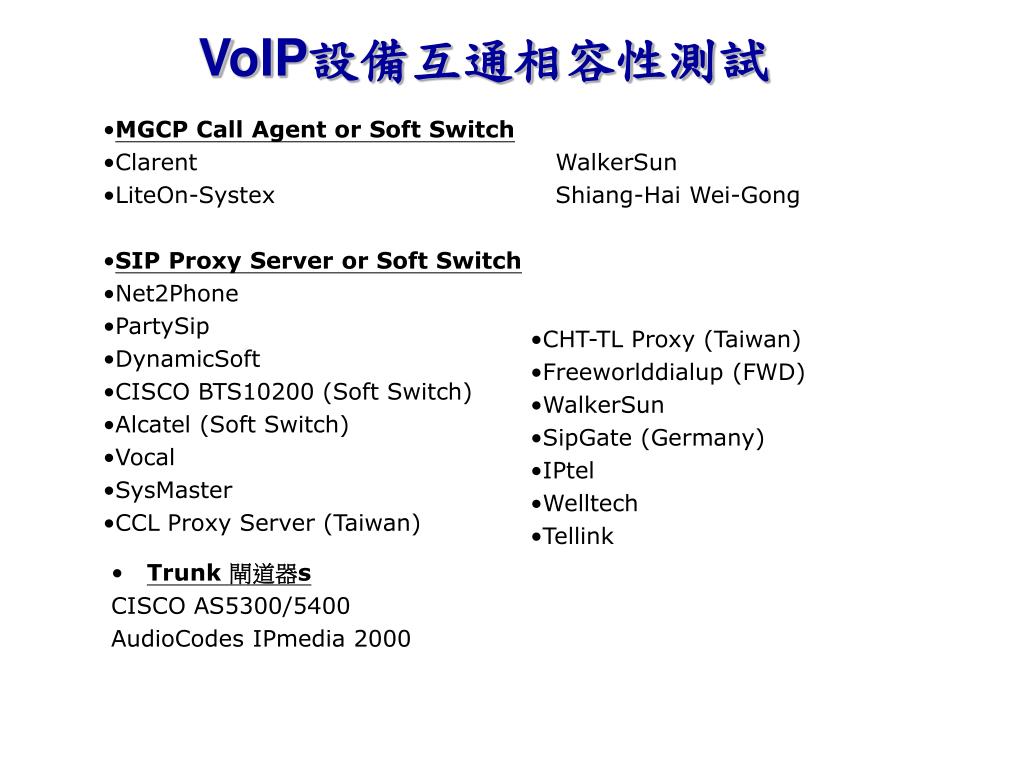

slide25
MGCP Call Agent or Soft Switch

Clarent WalkerSun

LiteOn-Systex Shiang-Hai Wei-Gong

SIP Proxy Server or Soft Switch

Net2Phone

PartySip

DynamicSoft

CISCO BTS10200 (Soft Switch)

Alcatel (Soft Switch)

Vocal

SysMaster

CCL Proxy Server (Taiwan)

VoIP設備互通相容性測試
  • CHT-TL Proxy (Taiwan)
  • Freeworlddialup (FWD)
  • WalkerSun
  • SipGate (Germany)
  • IPtel
  • Welltech
  • Tellink
  • Trunk 閘道器s
  • CISCO AS5300/5400
  • AudioCodes IPmedia 2000
slide26

產品認證

  • FCC Part 15 Class B
  • FCC Part 68
  • UL
  • cUL
  • CE mark
  • LVD
  • CB
  • CCC
