6. רמות שדה אופייניות ליד מתקני חשמל

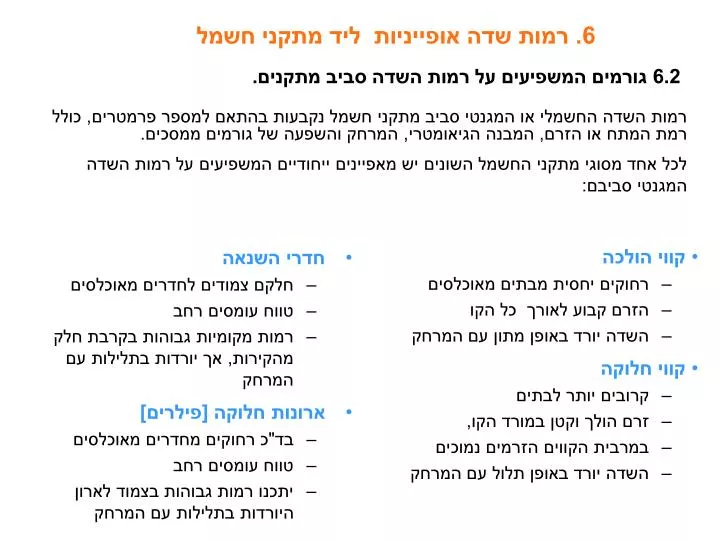

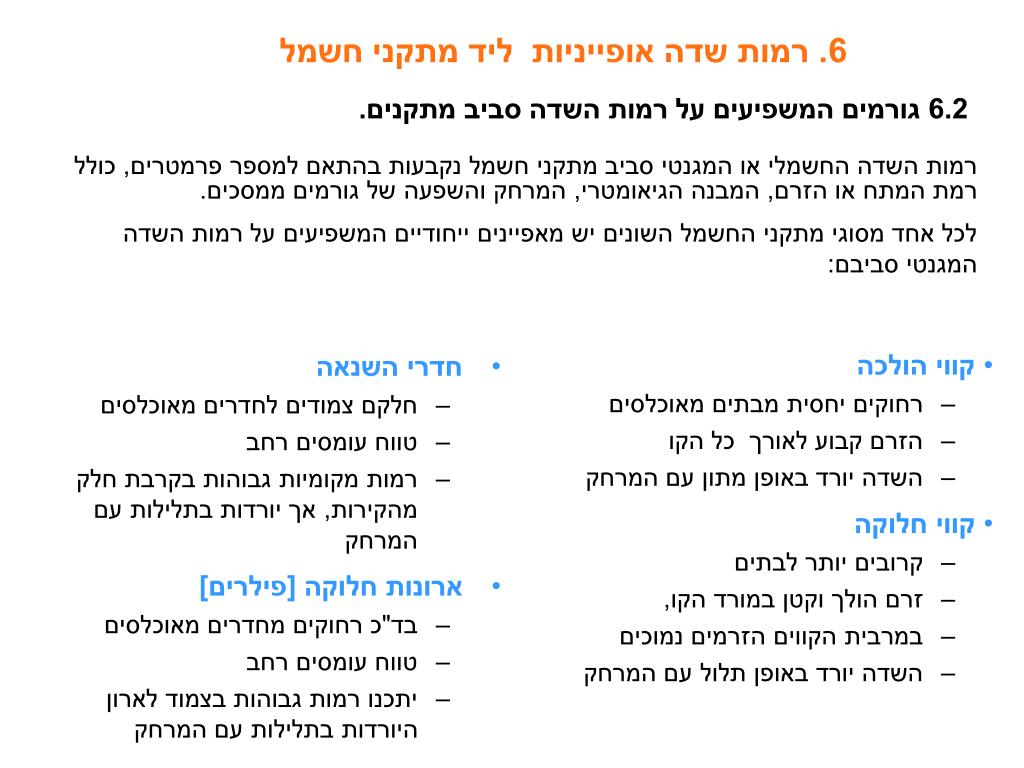

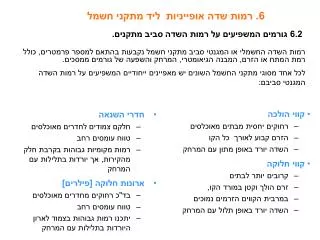

1. חדרי השנאה חלקם צמודים לחדרים מאוכלסים טווח עומסים רחב רמות מקומיות גבוהות בקרבת חלק מהקירות, אך יורדות בתלילות עם המרחק ארונות חלוקה [פילרים] בד"כ רחוקים מחדרים מאוכלסים טווח עומסים רחב יתכנו רמות גבוהות בצמוד לארון היורדות בתלילות עם המרחק קווי הולכה רחוקים יחסית מבתים מאוכלסים הזרם קבוע לאורך כל הקו השדה יורד באופן מתון עם המרחק קווי חלוקה קרובים יותר לבתים זרם הולך וקטן במורד הקו, במרבית הקווים הזרמים נמוכים השדה יורד באופן תלול עם המרחק 6. רמות שדה אופייניות ליד מתקניחשמל 6.2 גורמים המשפיעים על רמות השדה סביב מתקנים. רמות השדה החשמלי או המגנטי סביב מתקני חשמל נקבעות בהתאם למספר פרמטרים, כולל רמת המתח או הזרם, המבנה הגיאומטרי, המרחק והשפעה של גורמים ממסכים. לכל אחד מסוגי מתקני החשמל השונים יש מאפיינים ייחודיים המשפיעים על רמות השדה המגנטי סביבם:

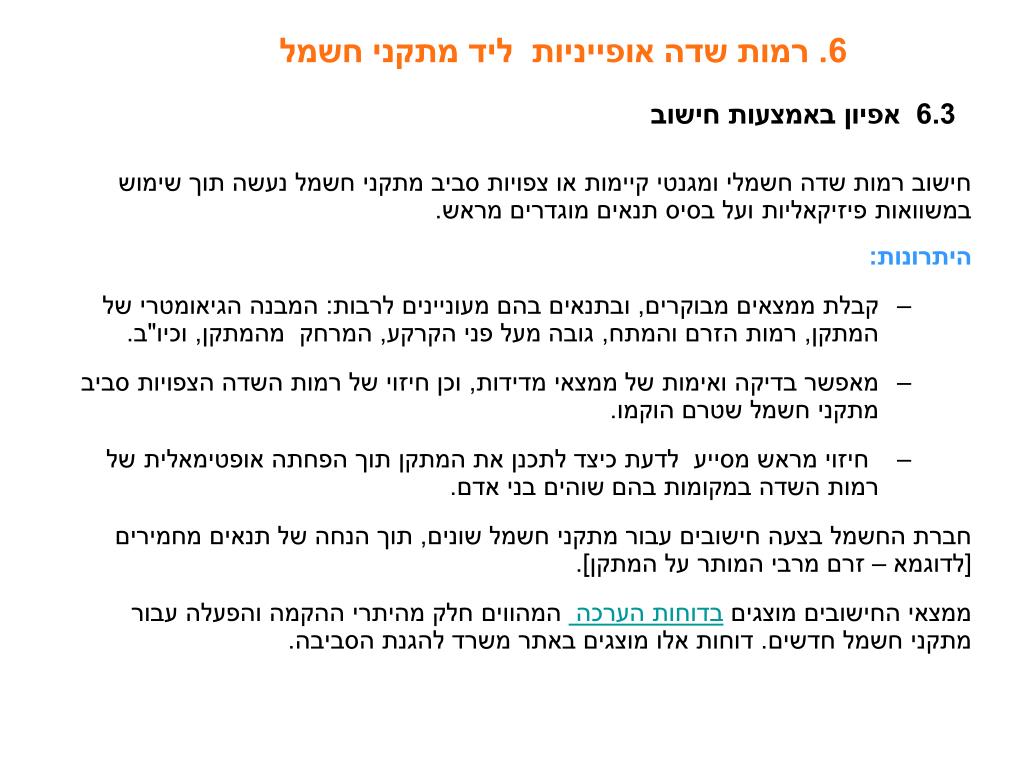

2. 6. רמות שדה אופייניות ליד מתקניחשמל 6.3 אפיון באמצעות חישוב חישוב רמות שדה חשמלי ומגנטי קיימות או צפויות סביב מתקני חשמל נעשה תוך שימוש במשוואות פיזיקאליות ועל בסיס תנאים מוגדרים מראש. היתרונות: • קבלת ממצאים מבוקרים, ובתנאים בהם מעוניינים לרבות: המבנה הגיאומטרי של המתקן, רמות הזרם והמתח, גובה מעל פני הקרקע, המרחקמהמתקן, וכיו"ב. • מאפשר בדיקה ואימות של ממצאי מדידות, וכן חיזוי של רמות השדה הצפויות סביב מתקני חשמל שטרם הוקמו. • חיזוי מראש מסייע לדעת כיצד לתכנן את המתקן תוך הפחתה אופטימאלית של רמות השדה במקומות בהם שוהים בני אדם. חברת החשמל בצעה חישובים עבור מתקני חשמל שונים, תוך הנחה של תנאים מחמירים [לדוגמא – זרם מרבי המותר על המתקן]. ממצאי החישובים מוצגים בדוחות הערכה המהווים חלק מהיתרי ההקמה והפעלה עבור מתקני חשמל חדשים. דוחות אלו מוצגים באתר משרד להגנת הסביבה.

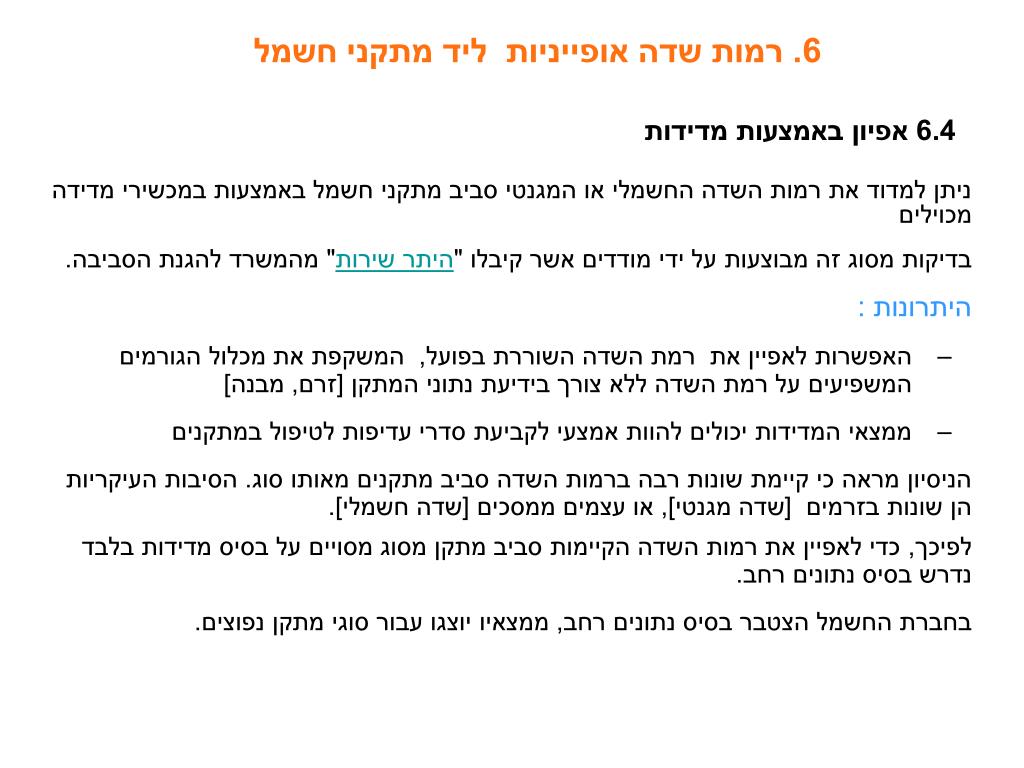

3. 6. רמות שדה אופייניות ליד מתקניחשמל 6.4 אפיון באמצעות מדידות ניתן למדוד את רמות השדה החשמלי או המגנטי סביב מתקני חשמל באמצעות במכשירי מדידה מכוילים בדיקות מסוג זה מבוצעות על ידי מודדים אשר קיבלו "היתר שירות" מהמשרד להגנת הסביבה. היתרונות : • האפשרות לאפיין את רמת השדה השוררת בפועל, המשקפת את מכלול הגורמים המשפיעים על רמת השדה ללא צורך בידיעת נתוני המתקן [זרם, מבנה] • ממצאי המדידות יכולים להוות אמצעי לקביעת סדרי עדיפות לטיפול במתקנים הניסיון מראה כי קיימת שונות רבה ברמות השדה סביב מתקנים מאותו סוג. הסיבות העיקריות הן שונות בזרמים [שדה מגנטי], או עצמים ממסכים [שדה חשמלי]. לפיכך, כדי לאפיין את רמות השדה הקיימות סביב מתקן מסוג מסויים על בסיס מדידות בלבד נדרש בסיס נתונים רחב. בחברת החשמל הצטבר בסיס נתונים רחב, ממצאיו יוצגו עבור סוגי מתקן נפוצים.

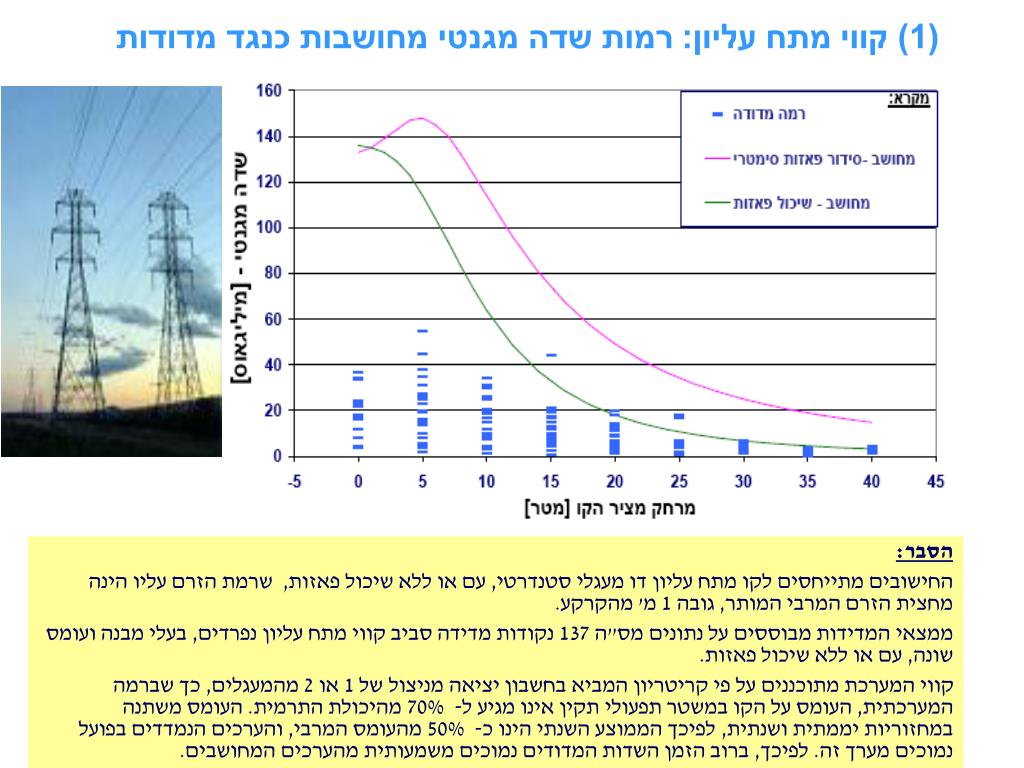

4. (1) קווי מתח עליון: רמות שדה מגנטי מחושבות כנגד מדודות הסבר: החישובים מתייחסים לקו מתח עליון דו מעגלי סטנדרטי, עם או ללא שיכול פאזות, שרמת הזרם עליו הינה מחצית הזרם המרבי המותר, גובה 1 מ' מהקרקע. ממצאי המדידות מבוססים על נתונים מס"ה 137 נקודות מדידה סביב קווי מתח עליון נפרדים, בעלי מבנה ועומס שונה, עם או ללא שיכול פאזות. קווי המערכת מתוכננים על פי קריטריון המביא בחשבון יציאה מניצול של 1 או 2 מהמעגלים, כך שברמה המערכתית, העומס על הקו במשטר תפעולי תקין אינו מגיע ל- 70% מהיכולת התרמית. העומס משתנה במחזוריות יממתית ושנתית, לפיכך הממוצע השנתי הינו כ- 50% מהעומס המרבי, והערכים הנמדדים בפועל נמוכים מערך זה. לפיכך, ברוב הזמן השדות המדודים נמוכים משמעותית מהערכים המחושבים.

5. (2) קווי מתח עליון: רמות שדה חשמלי מחושבות הסבר: החישובים מתייחסים לקו מתח עליון דו מעגלי סטנדרטי, עם או ללא שיכול פאזות, בגובה 1 מ' מהקרקע. ממצאי המדידות בתוך מבנים מראים בד"כ על רמות נמוכות מ- 0.01 קילו-וולט למטר, וזאת בשל אפקט המיסוך של חומרי הבניין. אפקט מיסוך מתקבל גם מצמחייה גבוהה ליד הקו.

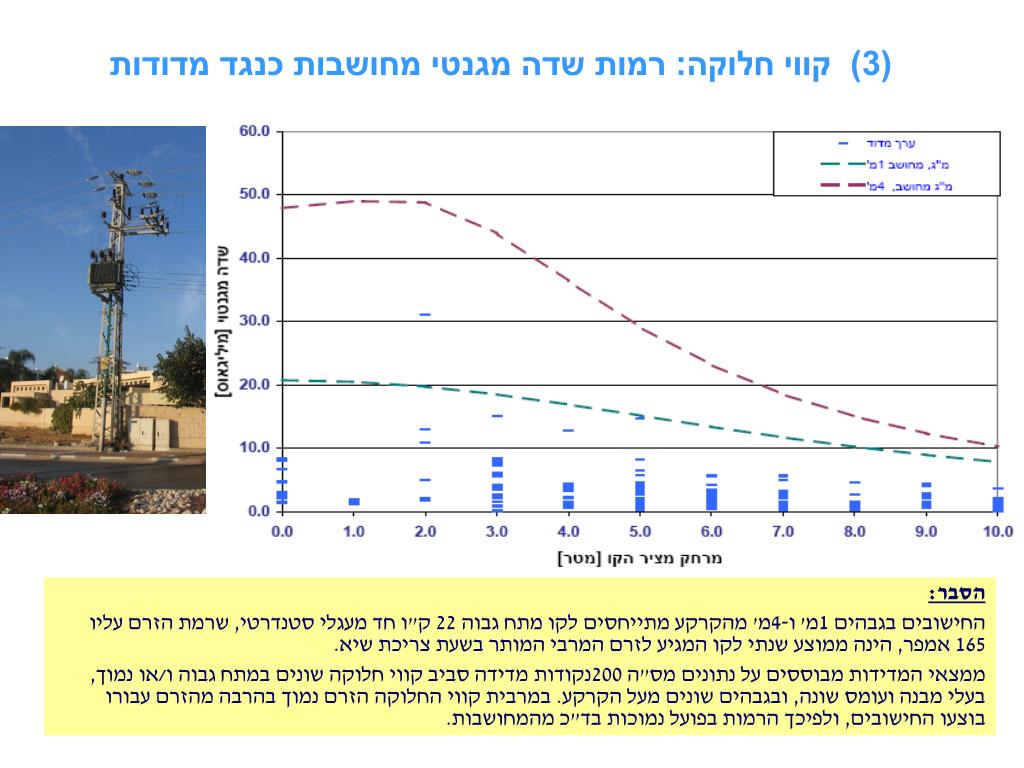

6. (3) קווי חלוקה: רמות שדה מגנטי מחושבות כנגד מדודות הסבר: החישובים בגבהים 1מ' ו-4מ' מהקרקע מתייחסים לקו מתח גבוה 22 ק"ו חד מעגלי סטנדרטי, שרמת הזרם עליו 165 אמפר, הינה ממוצע שנתי לקו המגיע לזרם המרבי המותר בשעת צריכת שיא. ממצאי המדידות מבוססים על נתונים מס"ה 200נקודות מדידה סביב קווי חלוקה שונים במתח גבוה ו/או נמוך, בעלי מבנה ועומס שונה, ובגבהים שונים מעל הקרקע. במרבית קווי החלוקה הזרם נמוך בהרבה מהזרם עבורו בוצעו החישובים, ולפיכך הרמות בפועל נמוכות בד"כ מהמחושבות.

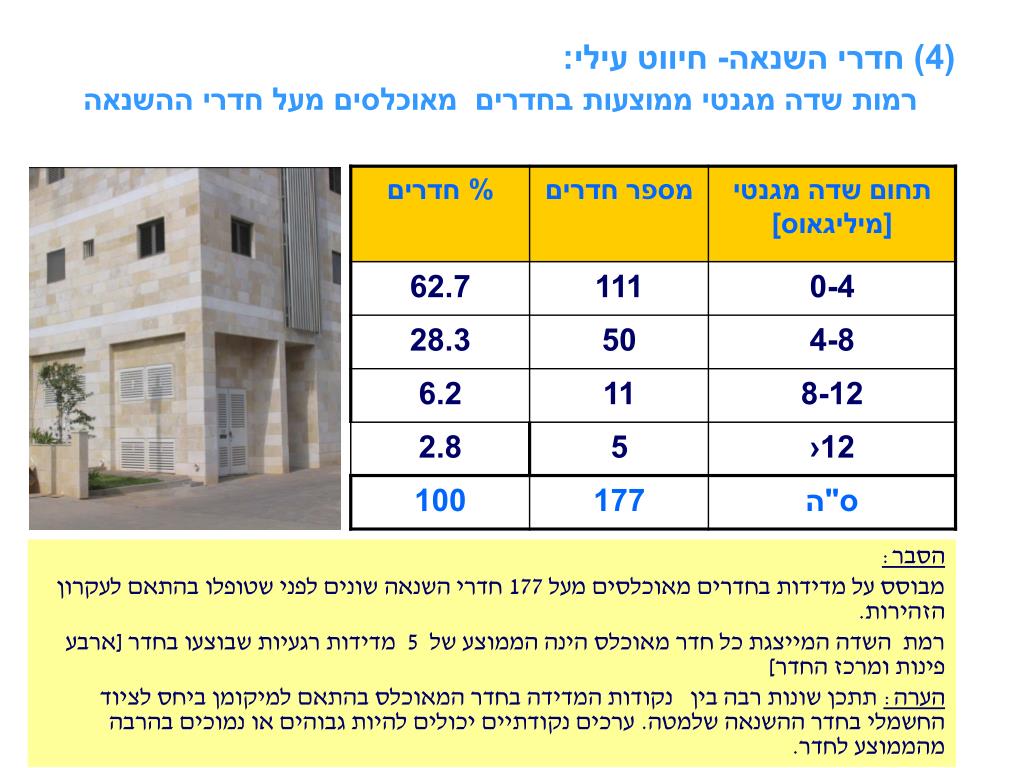

7. (4) חדרי השנאה- חיווט עילי: רמות שדה מגנטי ממוצעות בחדרים מאוכלסים מעל חדרי ההשנאה הסבר: מבוסס על מדידות בחדרים מאוכלסים מעל 177 חדרי השנאה שונים לפני שטופלו בהתאם לעקרון הזהירות. רמת השדה המייצגת כל חדר מאוכלס הינה הממוצע של 5 מדידות רגעיות שבוצעו בחדר [ארבע פינות ומרכז החדר] הערה: תתכן שונות רבה בין נקודות המדידה בחדר המאוכלס בהתאם למיקומן ביחס לציוד החשמלי בחדר ההשנאה שלמטה. ערכים נקודתיים יכולים להיות גבוהים או נמוכים בהרבה מהממוצע לחדר.

8. (5) חדרי השנאה- חיווט תחתי: רמות שדה מגנטי ממוצעות בחדרים מאוכלסים מעל חדרי ההשנאה הסבר: מבוסס על מדידות בחדרים מאוכלסים מעל 22 חדרי השנאה שונים עם חיווט תחתי. רמת השדה המייצגת כל חדר מאוכלס הינה הממוצע של 5 מדידות רגעיות שבוצעו בחדר [ארבע פינות ומרכז החדר] הערה: תתכן שונות רבה בין נקודות המדידה בחדר המאוכלס בהתאם למיקומן ביחס לציוד החשמלי בחדר ההשנאה שלמטה. ערכים נקודתיים יכולים להיות גבוהים או נמוכים בהרבה מהממוצע לחדר.

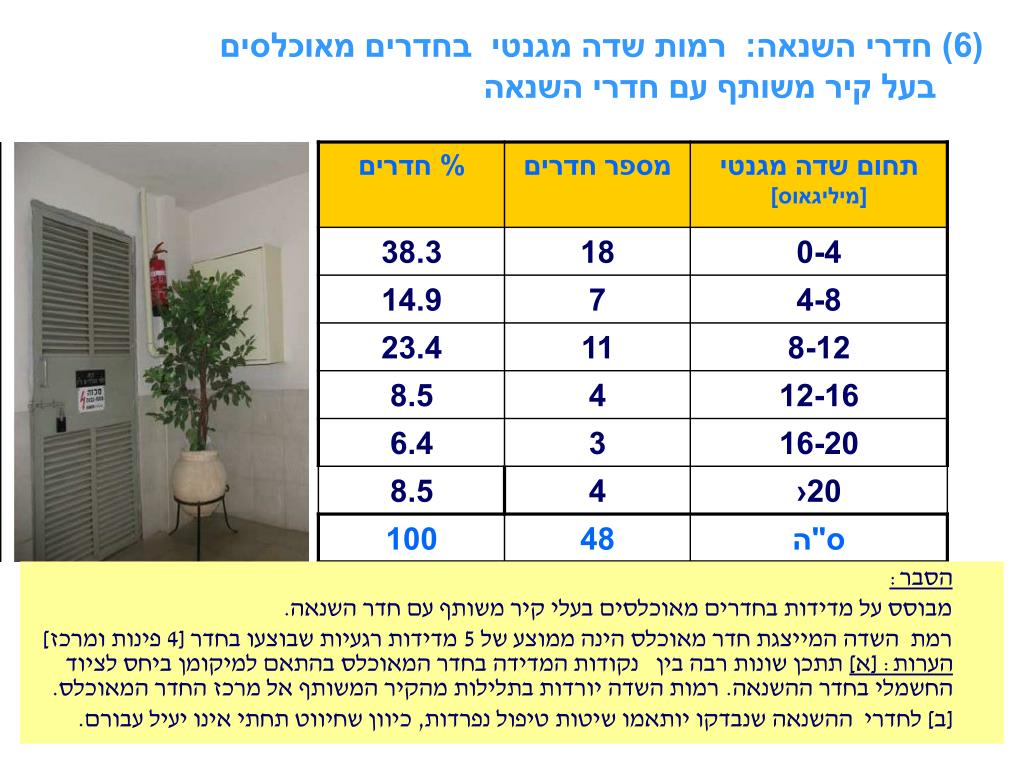

9. (6) חדרי השנאה: רמות שדה מגנטי בחדרים מאוכלסים בעל קיר משותף עם חדרי השנאה הסבר: מבוסס על מדידות בחדרים מאוכלסים בעלי קיר משותף עם חדר השנאה. רמת השדה המייצגת חדר מאוכלס הינה ממוצע של 5 מדידות רגעיות שבוצעו בחדר [4 פינות ומרכז] הערות: [א] תתכן שונות רבה בין נקודות המדידה בחדר המאוכלס בהתאם למיקומן ביחס לציוד החשמלי בחדר ההשנאה. רמות השדה יורדות בתלילות מהקיר המשותף אל מרכז החדר המאוכלס. [ב] לחדרי ההשנאה שנבדקו יותאמו שיטות טיפול נפרדות, כיוון שחיווט תחתי אינו יעיל עבורם.

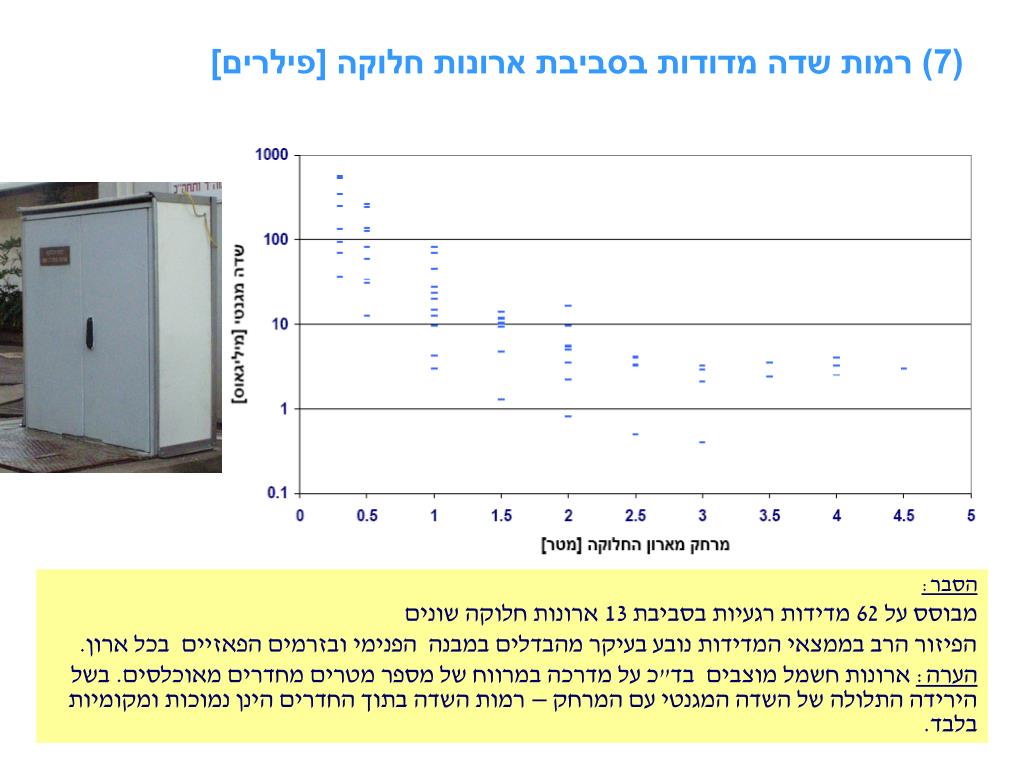

10. (7) רמות שדה מדודות בסביבת ארונות חלוקה [פילרים] הסבר: מבוסס על 62 מדידות רגעיות בסביבת 13 ארונות חלוקה שונים הפיזור הרב בממצאי המדידות נובע בעיקר מהבדלים במבנה הפנימי ובזרמים הפאזיים בכל ארון. הערה: ארונות חשמל מוצבים בד"כ על מדרכה במרווח של מספר מטרים מחדרים מאוכלסים. בשל הירידה התלולה של השדה המגנטי עם המרחק – רמות השדה בתוך החדרים הינן נמוכות ומקומיות בלבד.

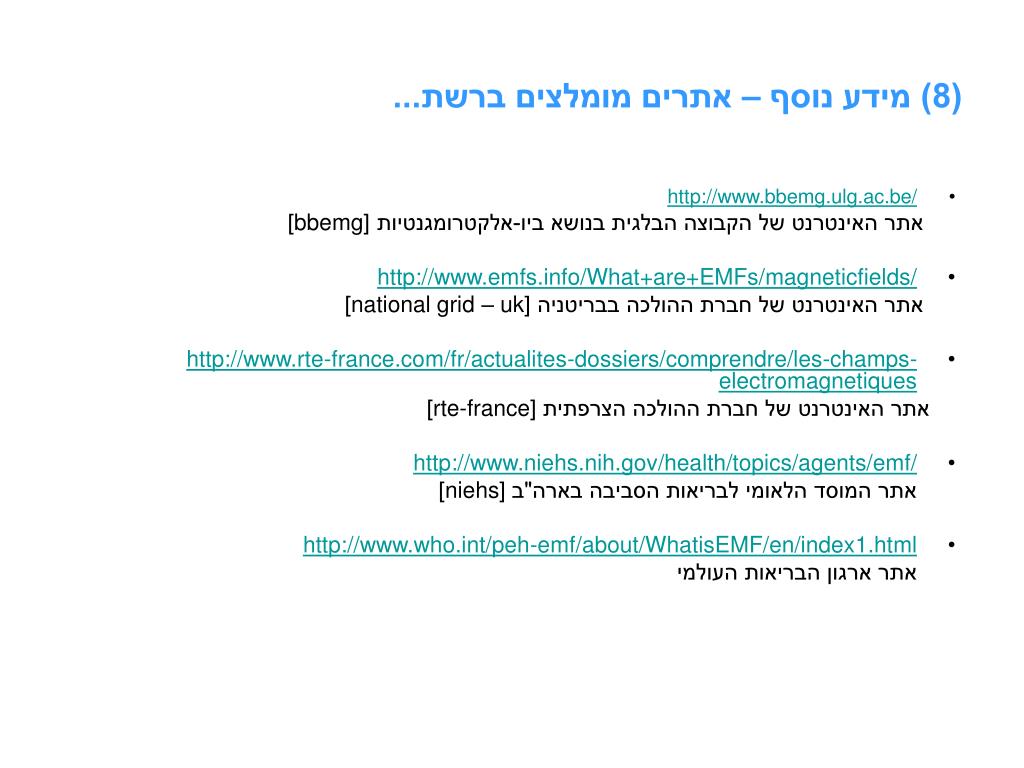

11. http://www.bbemg.ulg.ac.be/ אתר האינטרנט של הקבוצה הבלגית בנושא ביו-אלקטרומגנטיות [bbemg] http://www.emfs.info/What+are+EMFs/magneticfields/ אתר האינטרנט של חברת ההולכה בבריטניה [national grid – uk] http://www.rte-france.com/fr/actualites-dossiers/comprendre/les-champs-electromagnetiques אתר האינטרנט של חברת ההולכה הצרפתית [rte-france] http://www.niehs.nih.gov/health/topics/agents/emf/ אתר המוסד הלאומי לבריאות הסביבה בארה"ב [niehs] http://www.who.int/peh-emf/about/WhatisEMF/en/index1.html אתר ארגון הבריאות העולמי (8) מידע נוסף – אתרים מומלצים ברשת...
