  1. 汇报人：王一峰 长江水利委员会长江科学院 二〇一二年五月 移动式坡面水土流失 快速测评系统

  2. 主要内容 简介 1 组成 2 案例 3

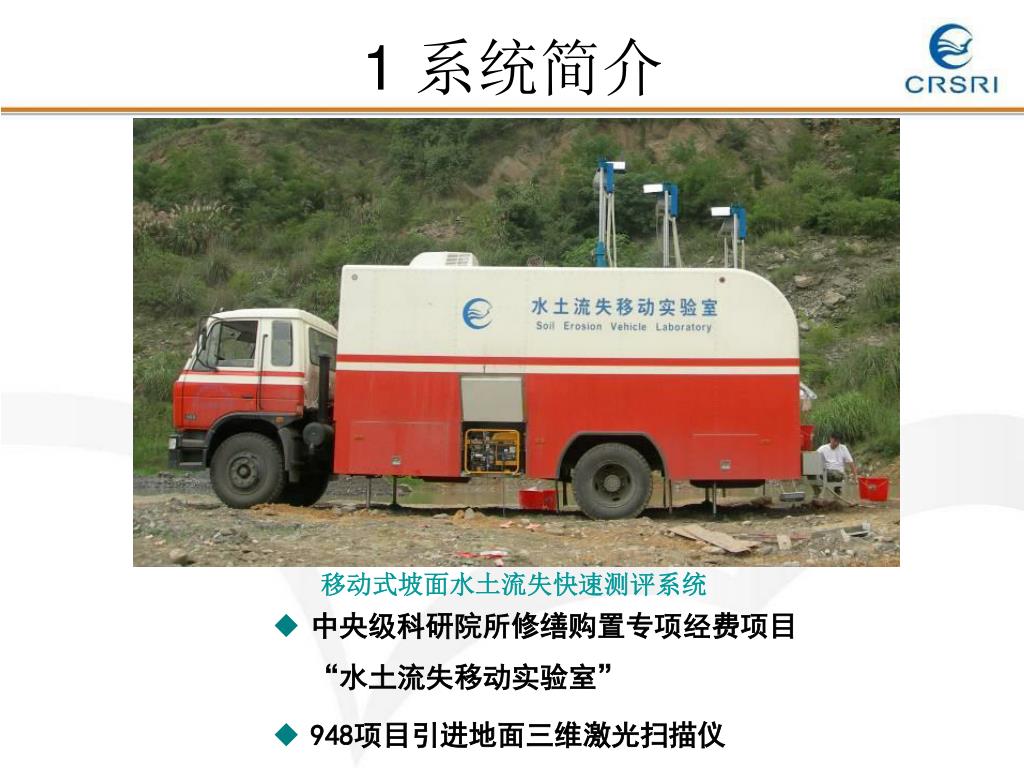

  3. 1 系统简介 中央级科研院所修缮购置专项经费项目“水土流失移动实验室” 948项目引进地面三维激光扫描仪 移动式坡面水土流失快速测评系统

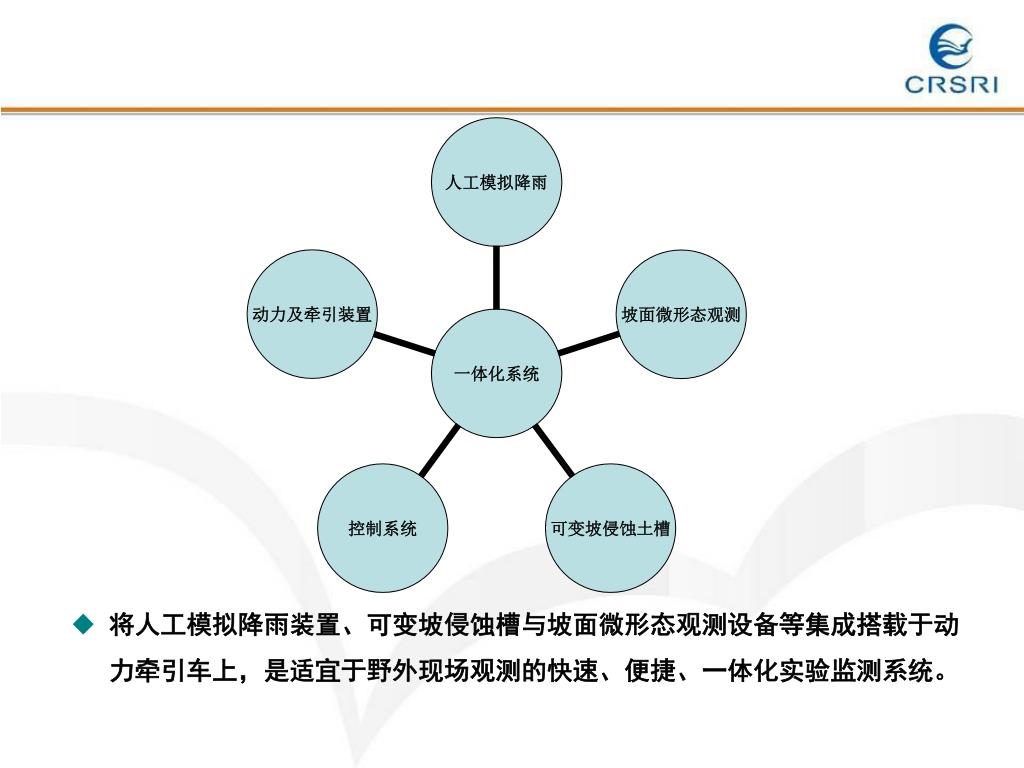

  4. 将人工模拟降雨装置、可变坡侵蚀槽与坡面微形态观测设备等集成搭载于动力牵引车上，是适宜于野外现场观测的快速、便捷、一体化实验监测系统。将人工模拟降雨装置、可变坡侵蚀槽与坡面微形态观测设备等集成搭载于动力牵引车上，是适宜于野外现场观测的快速、便捷、一体化实验监测系统。

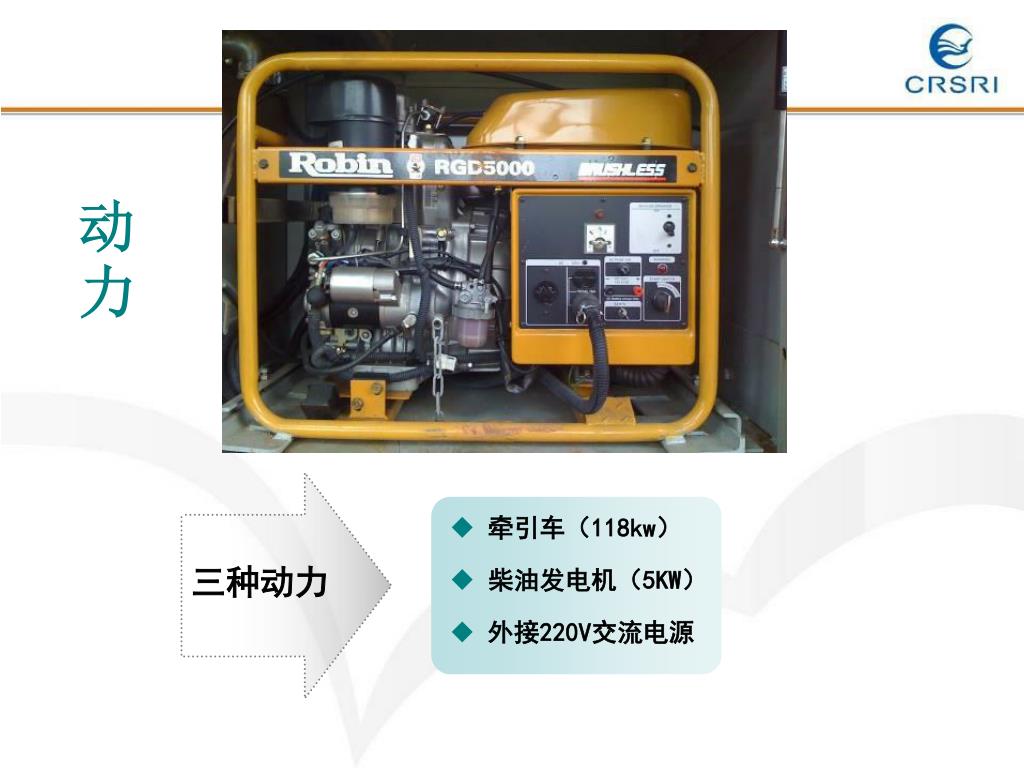

  5. 动力 • 牵引车（118kw） • 柴油发电机（5KW） • 外接220V交流电源 三种动力

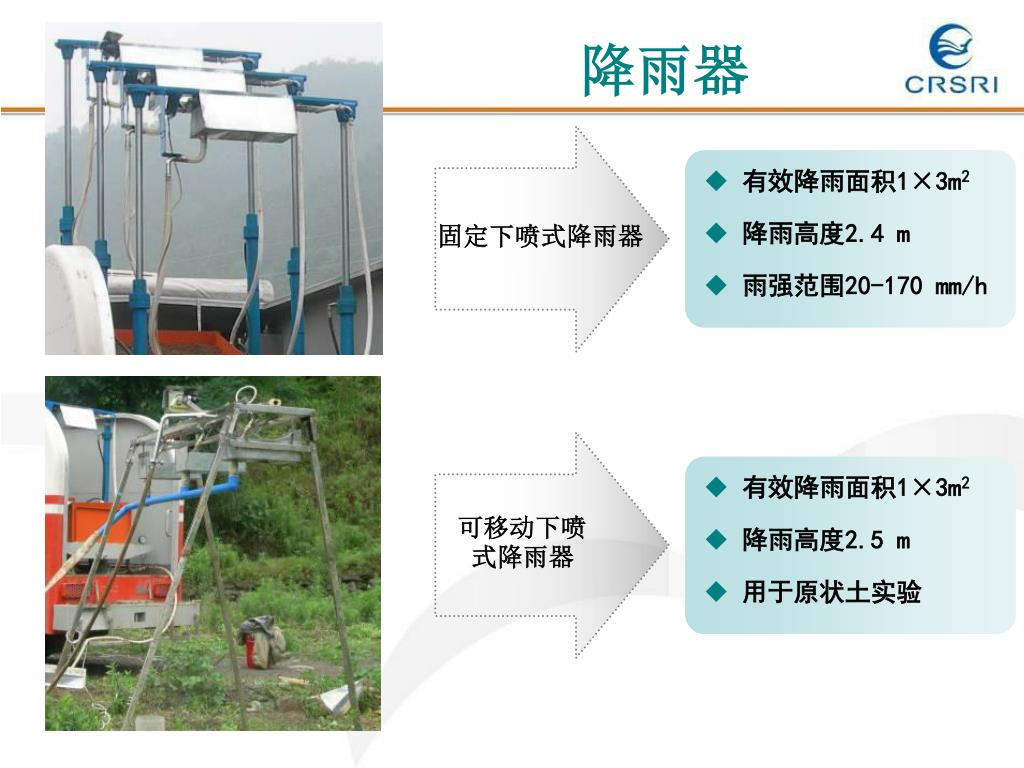

  6. 有效降雨面积1×3m2 • 降雨高度2.4 m • 雨强范围20-170 mm/h 固定下喷式降雨器 降雨器 • 有效降雨面积1×3m2 • 降雨高度2.5 m • 用于原状土实验 可移动下喷式降雨器

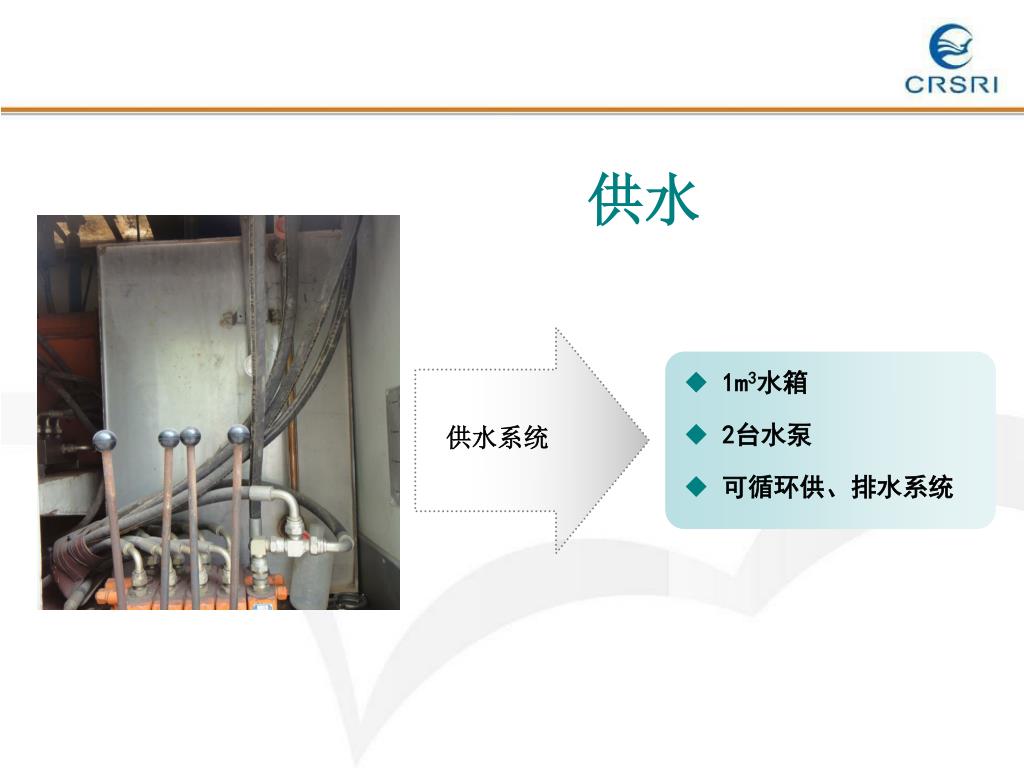

  7. 1m3水箱 • 2台水泵 • 可循环供、排水系统 供水系统 供水

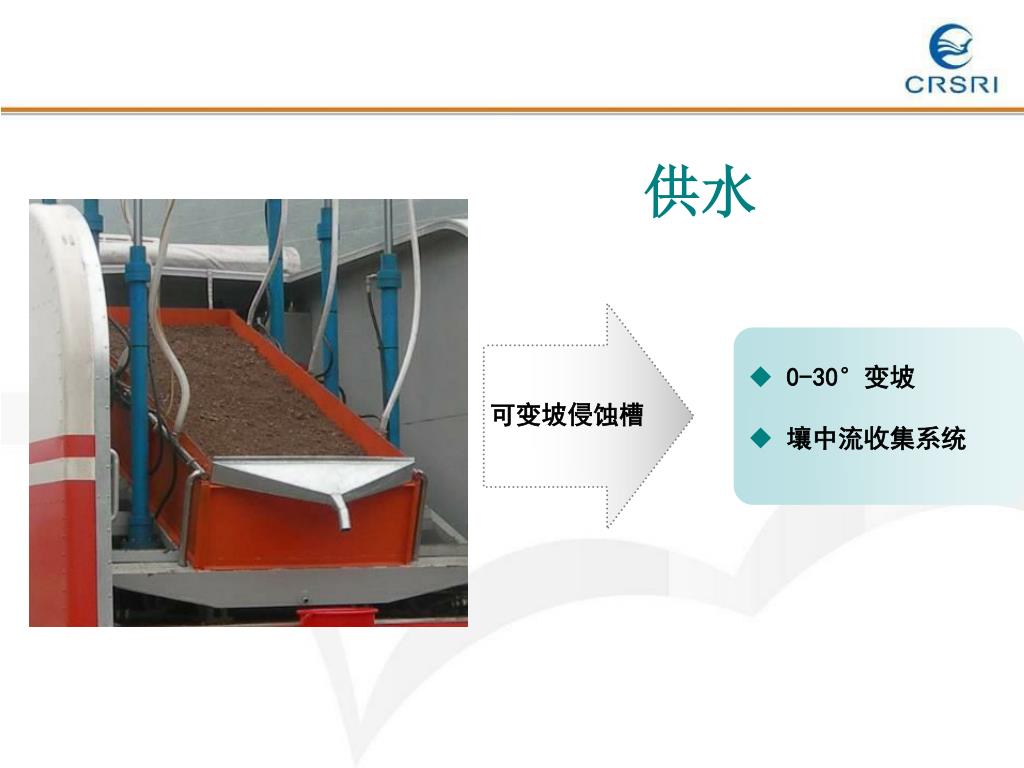

  8. 供水 • 0-30°变坡 • 壤中流收集系统 可变坡侵蚀槽

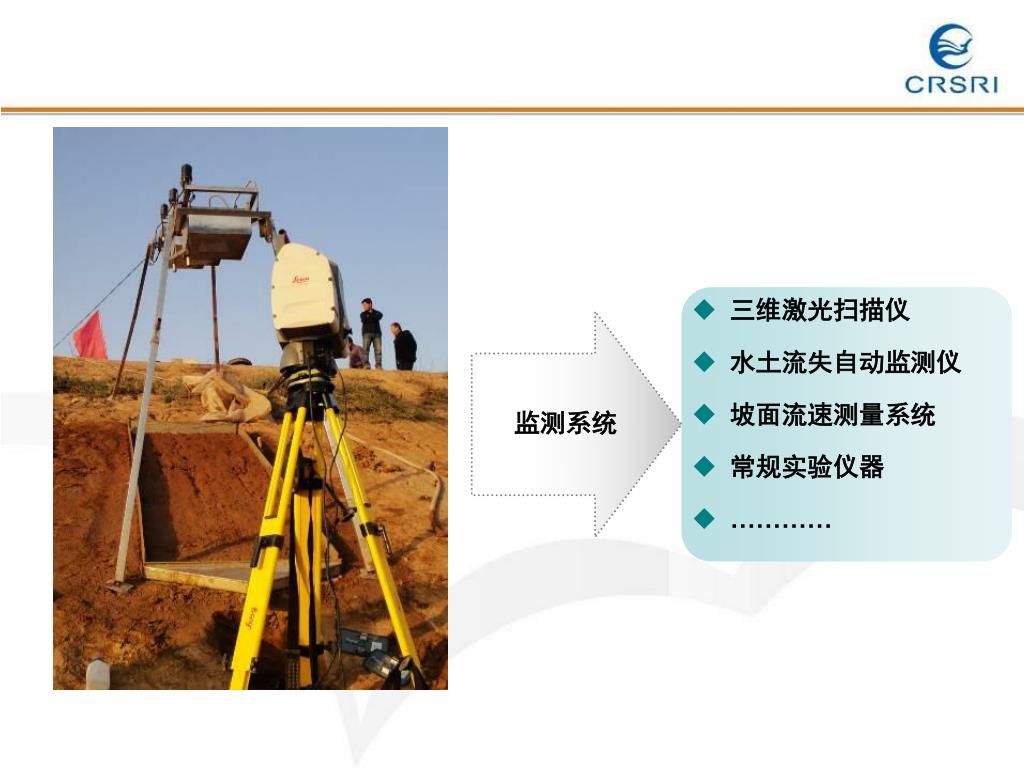

  9. 三维激光扫描仪 • 水土流失自动监测仪 • 坡面流速测量系统 • 常规实验仪器 • ………… 监测系统

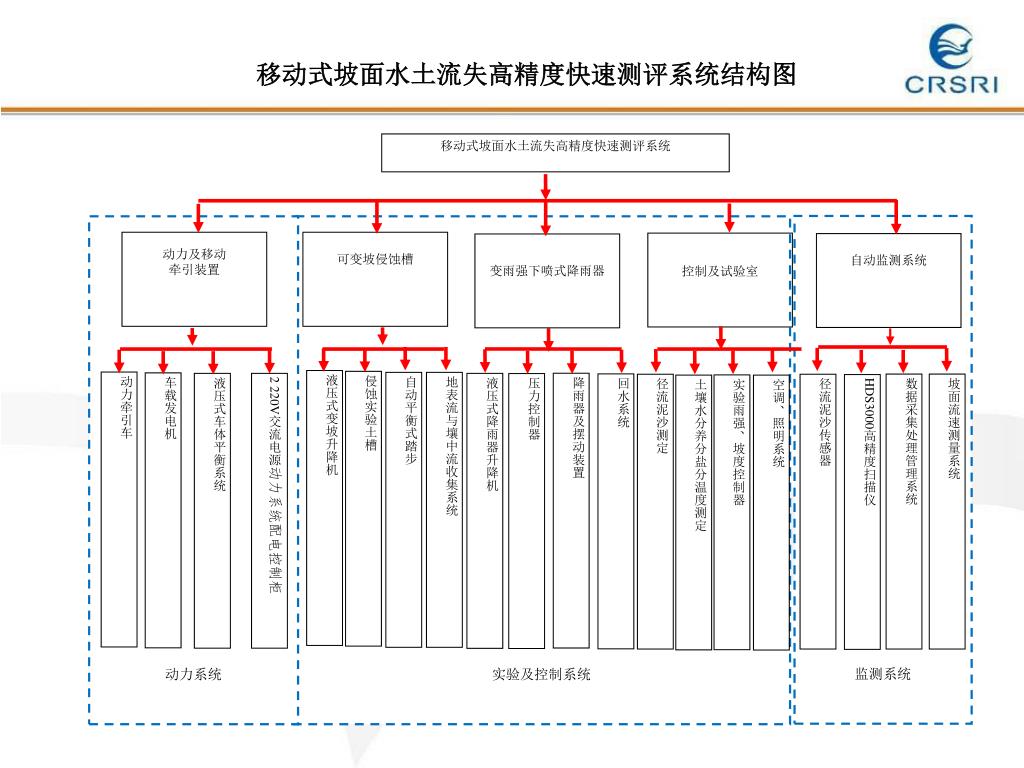

  10. 移动式坡面水土流失高精度快速测评系统 监测系统 动力系统 实验及控制系统 动力及移动 牵引装置 可变坡侵蚀槽 控制及试验室 自动监测系统 变雨强下喷式降雨器 液压式变坡升降机 侵蚀实验土槽 动力牵引车 自动平衡式踏步 地表流与壤中流收集系统 车载发电机 降雨器及摆动装置 液压式车体平衡系统 2 220V交流电源动力系统配电控制柜 液压式降雨器升降机 压力控制器 回水系统 数据采集处理管理系统 坡面流速测量系统 径流泥沙测定 径流泥沙传感器 HDS3000高精度扫描仪 实验雨强、坡度控制器 土壤水分养分盐分温度测定 空调、照明系统 移动式坡面水土流失高精度快速测评系统结构图

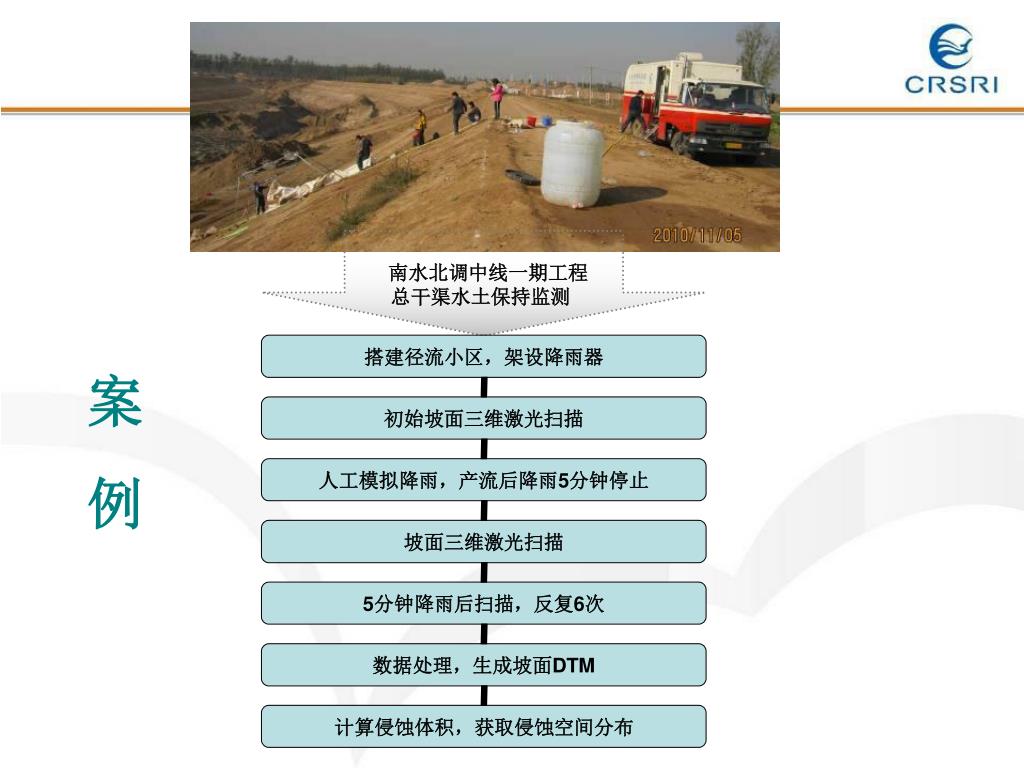

  11. 南水北调中线一期工程总干渠水土保持监测 案 例

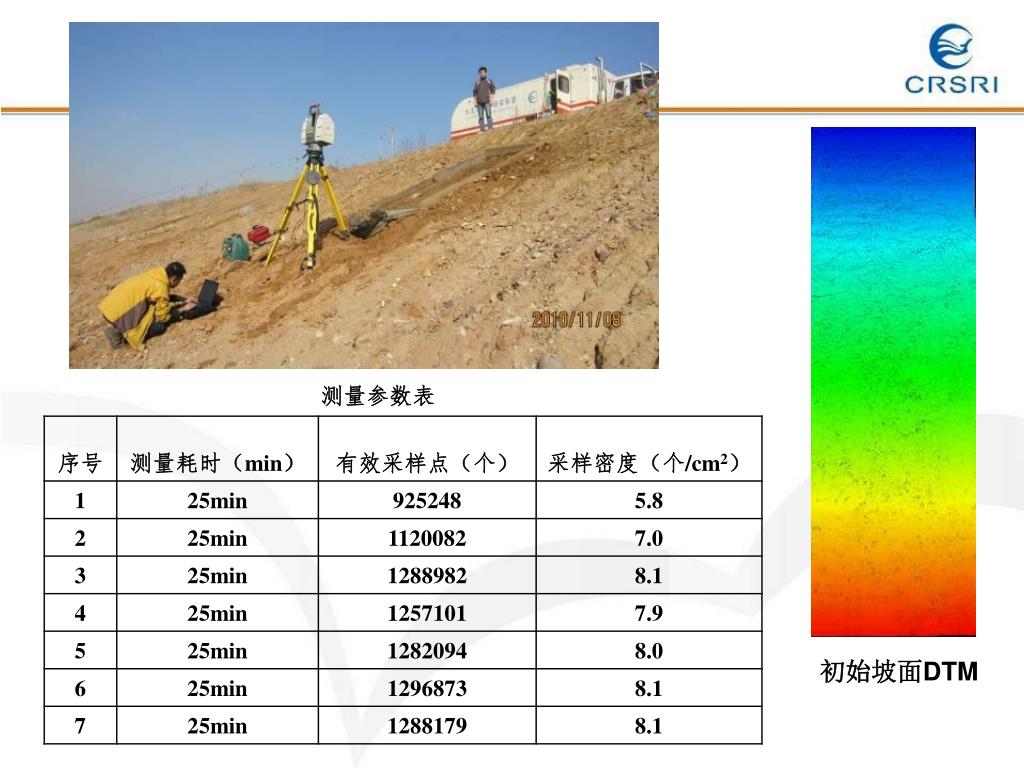

  12. 测量参数表 初始坡面DTM

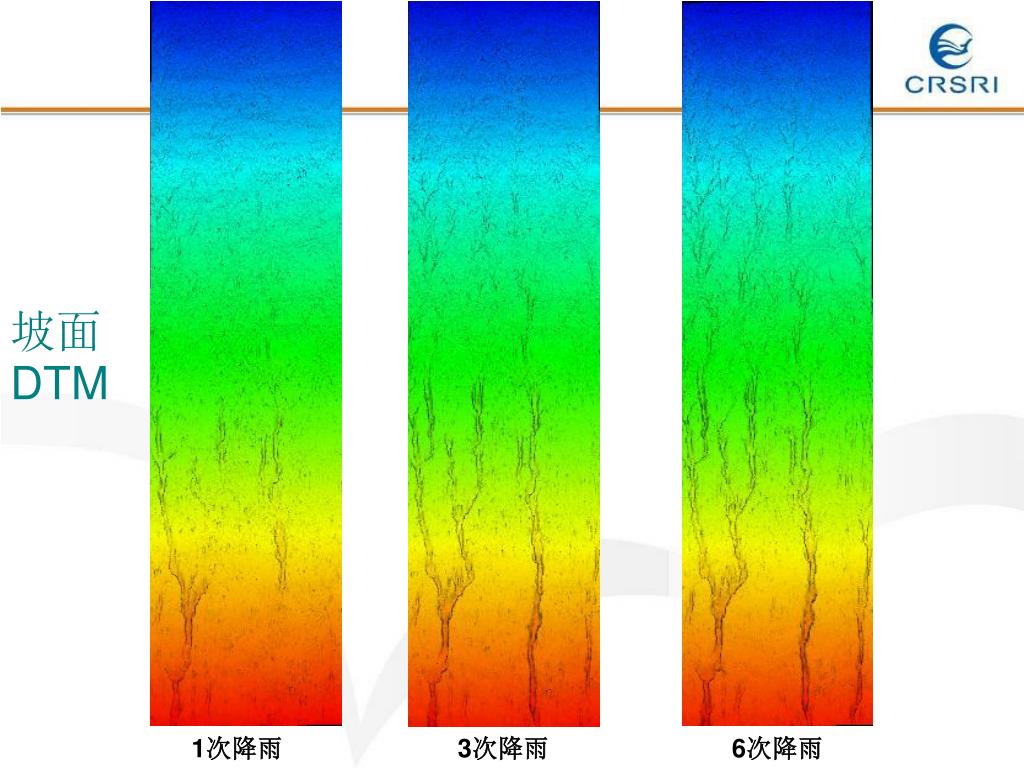

  13. 坡面DTM 1次降雨 3次降雨 6次降雨 1次降雨 2次降雨 3次降雨

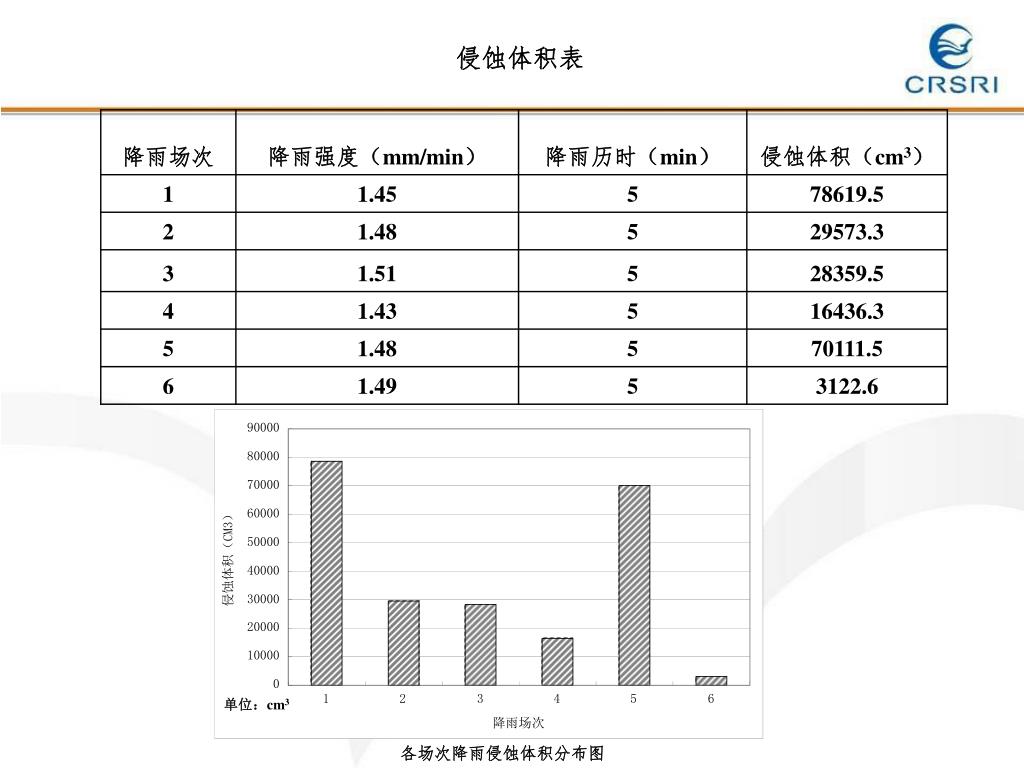

  14. 侵蚀体积表 单位：cm3 各场次降雨侵蚀体积分布图

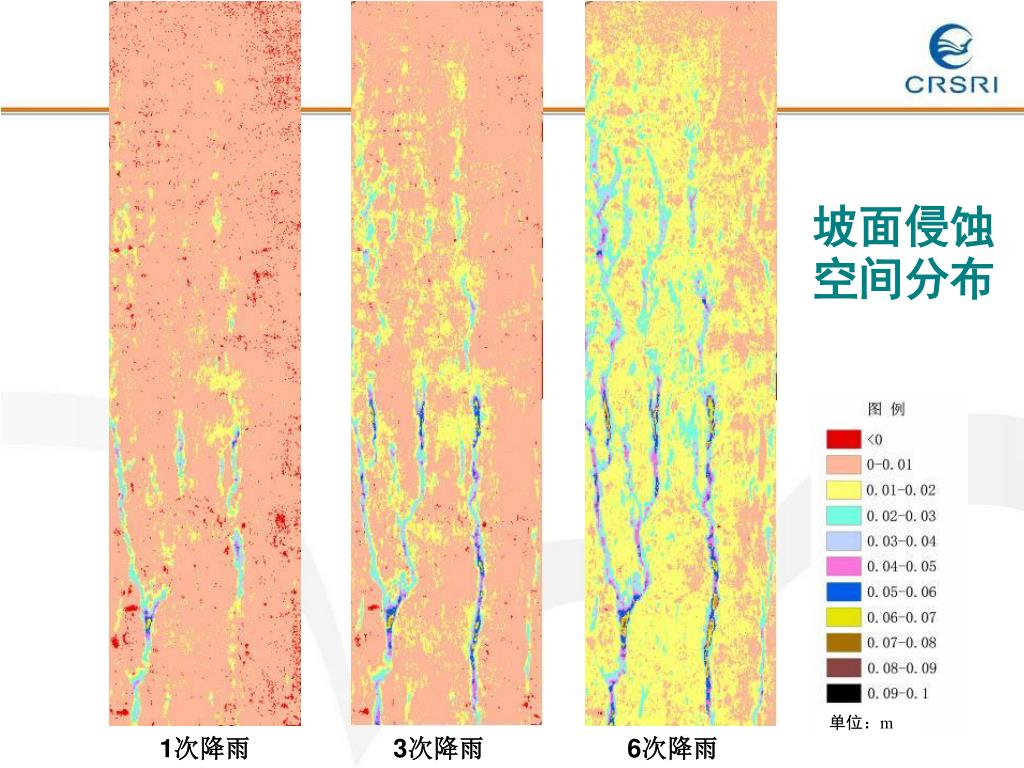

  15. 坡面侵蚀空间分布 单位：m 1次降雨 3次降雨 6次降雨

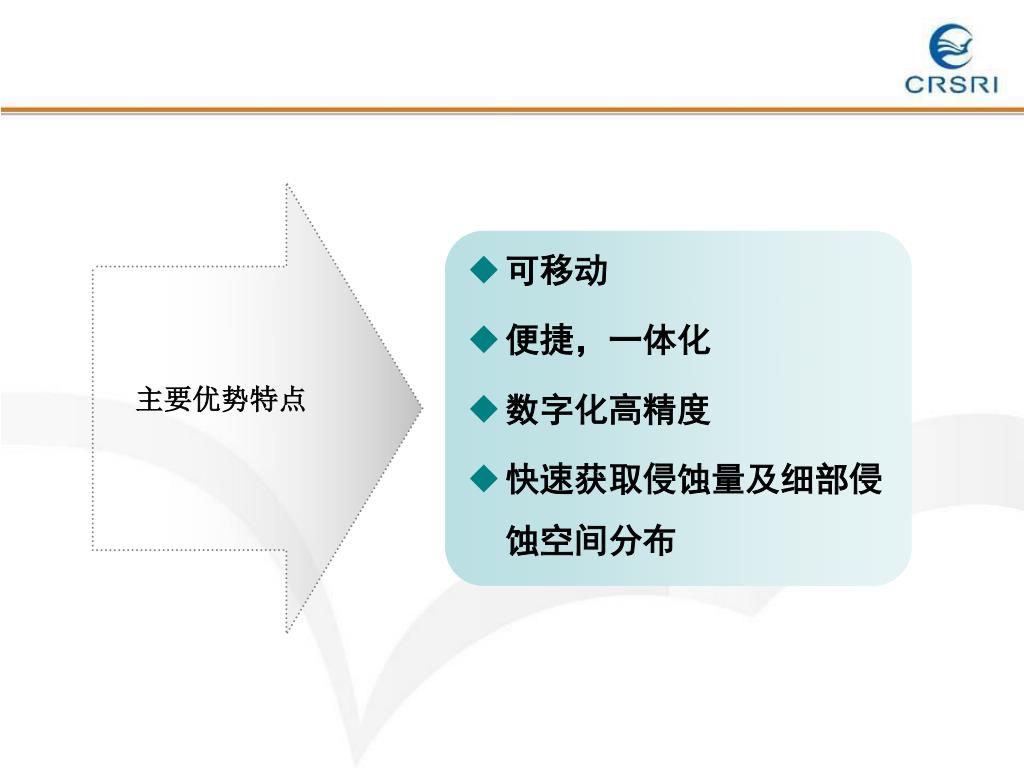

  16. 可移动 • 便捷，一体化 • 数字化高精度 • 快速获取侵蚀量及细部侵蚀空间分布 主要优势特点

  17. 谢谢!
