Presentation Transcript

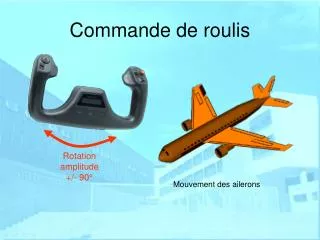

  1. Commande de roulis Rotationamplitude +/- 90° Mouvement des ailerons

  2. Commande d’ailerons Rotation du manche renvoi renvoi Aileron droite Aileron gauche

  3. Simulateur Objectif : Réalisation de la partie haute du manche 2 activités : - la mobilité (pivot) - le retour de force

  4. Choix du pivot Tube de direction de VTT Roulement à billes à contact oblique Modèle standard de VTT Montage en O Précharge réglable centreur roulement

  5. Réglage précharge Étanchéité roulement Potence Rondelle d’appui Centreur

  6. Le manche ( provisoire ) Manche de joystick Manche ( base VTT ) Un cintre de VTT coupéavec des prolongateurs

  7. Montage d’un jeu de direction

  8. ActivitéConstruire le pivot du manche • Assembler les roulements sur le tube • Créer la pièce de liaison entre les roulements et le tube carré vertical • Adapter la longueur du tube • Assembler le cintre • Construire la mise en plan et imprimer
