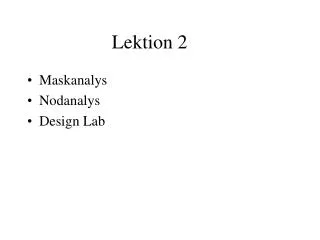

  1. Lektion 2 • Maskanalys • Nodanalys • Design Lab

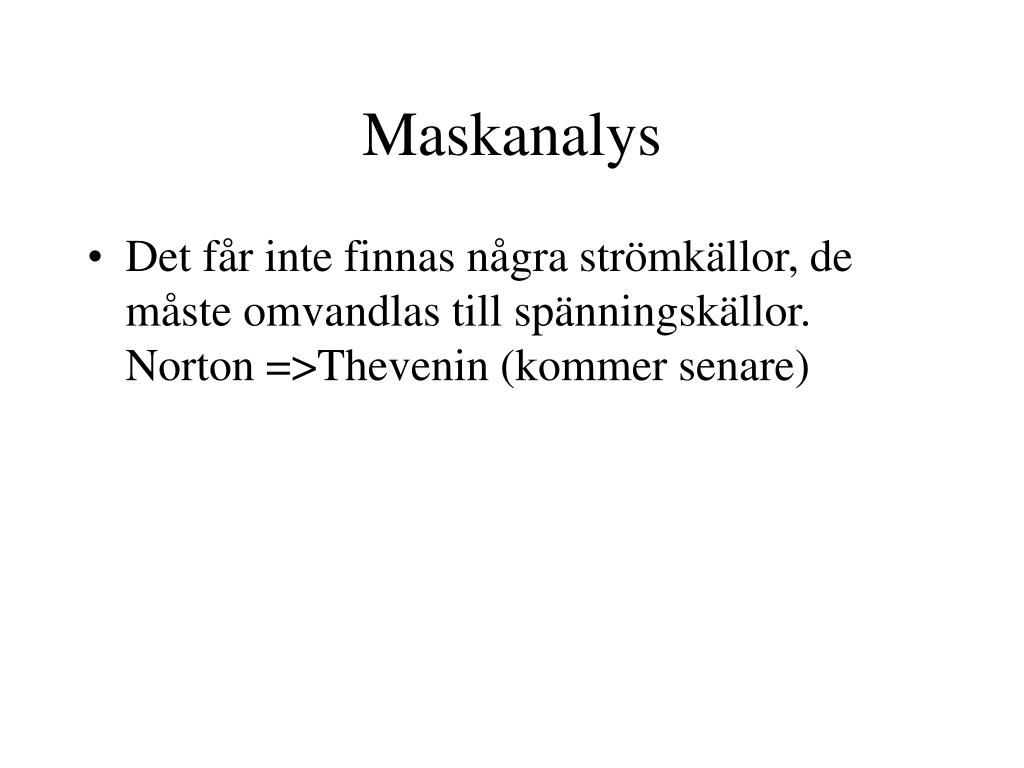

  2. Maskanalys • Det får inte finnas några strömkällor, de måste omvandlas till spänningskällor. Norton =>Thevenin (kommer senare)

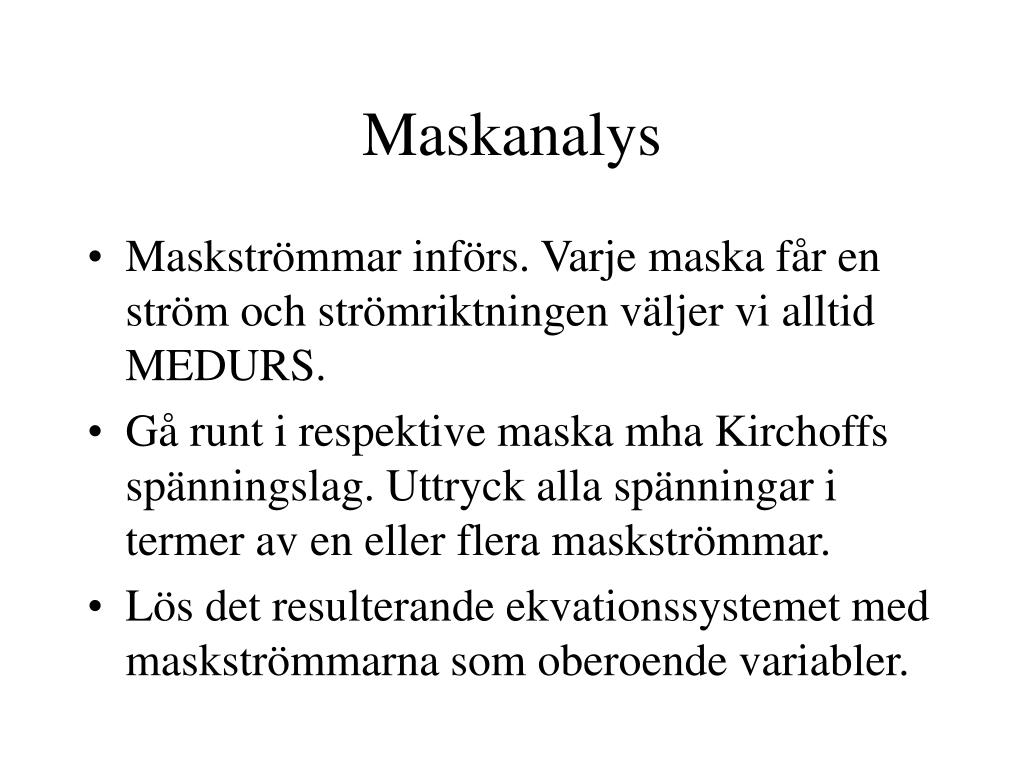

  3. Maskanalys • Maskströmmar införs. Varje maska får en ström och strömriktningen väljer vi alltid MEDURS. • Gå runt i respektive maska mha Kirchoffs spänningslag. Uttryck alla spänningar i termer av en eller flera maskströmmar. • Lös det resulterande ekvationssystemet med maskströmmarna som oberoende variabler.

  4. V1-R1•I1-R2(I1-I2)=0 (maska 1) • R2(I2-I1)-R3•I2-R4 •I2=0 (maska 2) 1 2

  5. Nodanalys • Det får inte finnas några spänningskällor, de måste omvandlas till strömkällor.Thevenin => Norton (kommer senare)

  6. Nodanalys • Välj en referensnod (vanligtvis jord). Alla andra noder kommer att referera till denna nod. • Namnge alla noder • Applicera Kirchoffs strömlag på alla noder. Uttryck grenströmmarna i termer av motstående nodspänningar. • Lös ekvationssystemet.

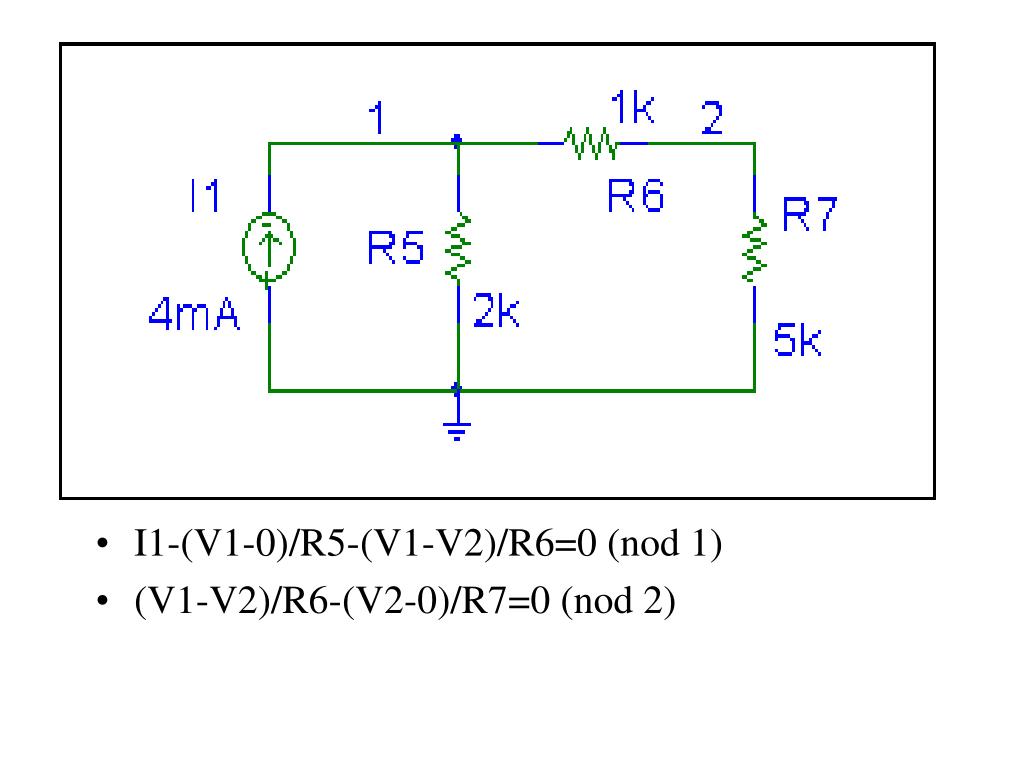

  7. I1-(V1-0)/R5-(V1-V2)/R6=0 (nod 1) • (V1-V2)/R6-(V2-0)/R7=0 (nod 2)
