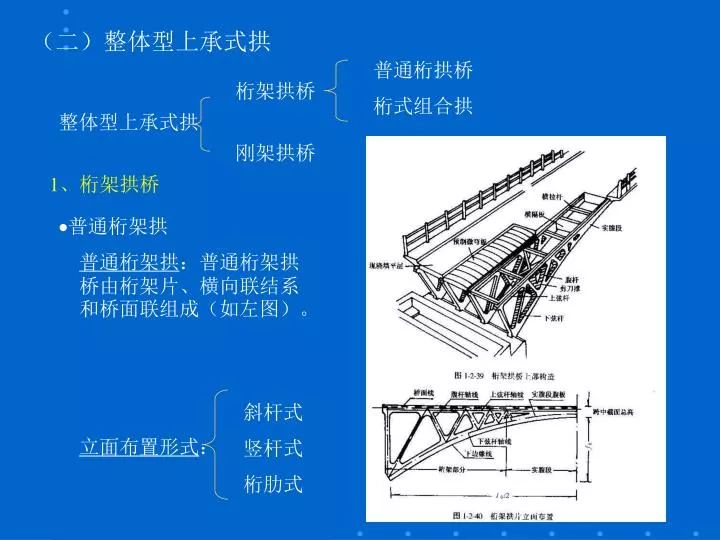

  1. 斜杆式 竖杆式 桁肋式 立面布置形式： 普通桁拱桥 桁式组合拱 桁架拱桥 整体型上承式拱 刚架拱桥 （二）整体型上承式拱 1、桁架拱桥 普通桁架拱 普通桁架拱：普通桁架拱桥由桁架片、横向联结系和桥面联组成（如左图）。

  2. a、桁架拱片的节间间距一般小于跨度的1/8~1/12；a、桁架拱片的节间间距一般小于跨度的1/8~1/12； b、桁架拱片实腹段长度一般为跨度的0.3~0.5倍； c、下弦杆常采用等截面（一般为矩形），高为跨度的1/80~1/100) d、上弦杆截面形式与桥面构造有关； e、腹杆一般采用矩形截面，高度为下弦杆高度的1/1.5~1/2； 主要尺寸

  3. a、各杆件应在节点交于一点，以免产生附加弯矩；a、各杆件应在节点交于一点，以免产生附加弯矩； b、相邻杆件外缘交角应以园弧或直角过度； 节点构 造要点 c、节点配筋要求

  4. 桁架片的连接 a、桁架纵向之间及墩台之间的连接

  5. b、桁架拱横联接

  6. 桥面板构造

  7. 桁式组合拱

  8. 2、刚架拱桥 上部结构由刚架拱片、横向联结系和桥面系组成。主要承重结构刚架拱片一般由跨中实腹段的主梁、空腹段的次梁、主拱腿（斜撑）、次拱腿构成。

  9. （三）拱铰 当拱桥主拱圈按两铰拱或三铰拱设计，需设置永久性拱铰。当在施工过程中为消除或减小主拱圈的部分附加内力时需设置临时的拱铰。拱铰的类型主要有：弧形铰、铅垫铰、平铰、不完全铰及钢铰等： 弧形铰

  10. 铅垫铰 平铰

  11. 不完全铰及钢铰

  12. 二、拱上建筑的构造 对于普通型上承式拱桥，其主要承重结构主拱圈是曲线，车辆无法通过，需要在桥面系与主拱之间设置传递荷载的构件或填冲物，这些传递荷载的构件或填冲物称为拱上建筑。 拱上建筑是拱桥的一部分，依其结构形式的不同而参与主拱共同受力的程度也不同；同时，拱上建筑在一定程度上能约束主拱圈由 温度变化及混凝土收缩徐变等引起的变形，而主拱圈变形又使拱上建筑产生附加力。 拱上建筑类型分实腹式拱桥，空腹式拱桥两大类

  13. （一）、实腹式拱桥 实腹式拱上建筑构造简单，施工方便，但填料数量较多，恒载较重，小跨径拱桥中多采用空腹式。 （二）、空腹式拱桥 大、中跨径拱桥多采用空腹式。空腹式拱上建筑由多孔腹孔结构和桥面系主成：以利于减小恒载，并使桥梁显得轻巧美观。根据腹孔的结构形式，空腹式拱上建筑又分为拱式和梁式两种。 1、拱式拱上建筑

  14. 2、梁式拱上建筑 • 简支腹孔

  15. 连续腹孔 • 框架腹孔

  16. （三）、拱上立柱与主拱圈、盖梁的连接 （四）、伸缩缝与变形缝

  17. 拱桥细部构造

  18. 第二节 上承式拱桥的施工 有支架施工：适用于中小跨度拱桥; 缆索吊装施工：适用范围广，吊装质量目前可以达 到75t; 上承式拱桥的施工 劲性骨架施工：适用于特大跨度拱桥施工，用钢量 大 转体施工：我国拱桥常采用的方法 悬臂浇筑 悬臂拼装 悬臂施工

  19. 同济大学桥梁系 拱式桥 桥梁与道路结构

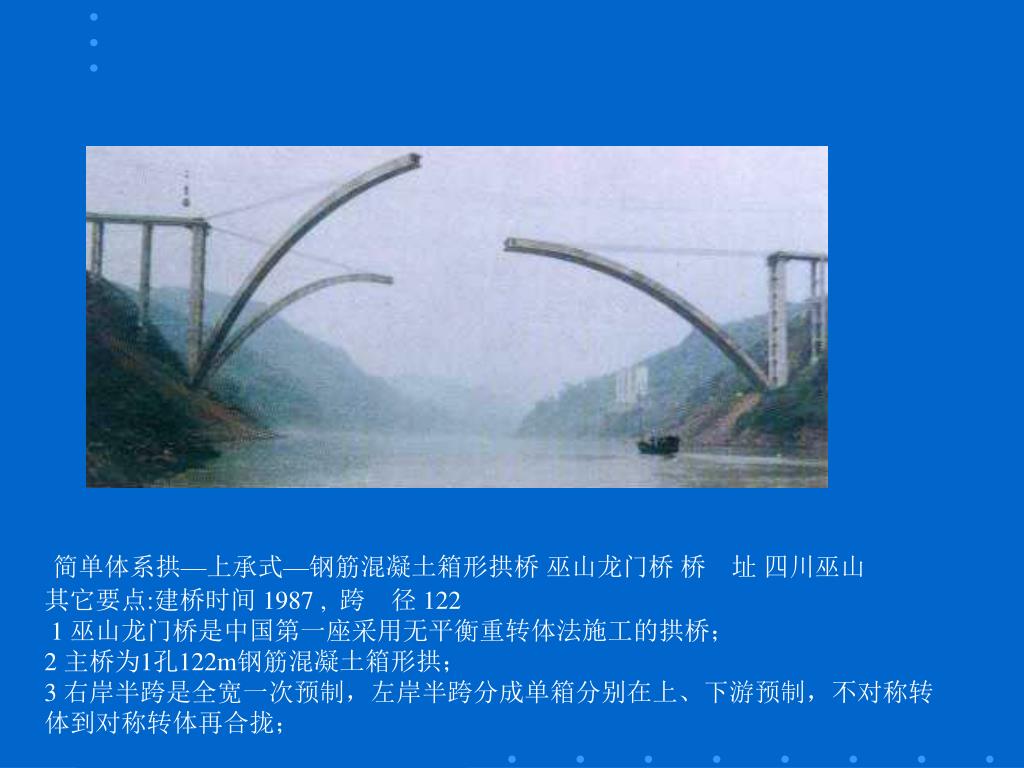

  20. 简单体系拱—上承式—钢筋混凝土箱形拱桥 巫山龙门桥 桥 址 四川巫山 其它要点:建桥时间 1987 , 跨 径 122 1 巫山龙门桥是中国第一座采用无平衡重转体法施工的拱桥； 2 主桥为1孔122m钢筋混凝土箱形拱； 3 右岸半跨是全宽一次预制，左岸半跨分成单箱分别在上、下游预制，不对称转体到对称转体再合拢；
