Presentation Transcript
slide2

Themen

  • Stabilität
  • Deckenscheibe
  • Unterlagen
  • Schematisierung
  • Aussparungen
slide3

V-Scheibe

H-Scheibe

Stabilität

  • Horizontalkräfte aus:
  • Wind
  • Lotabweichung

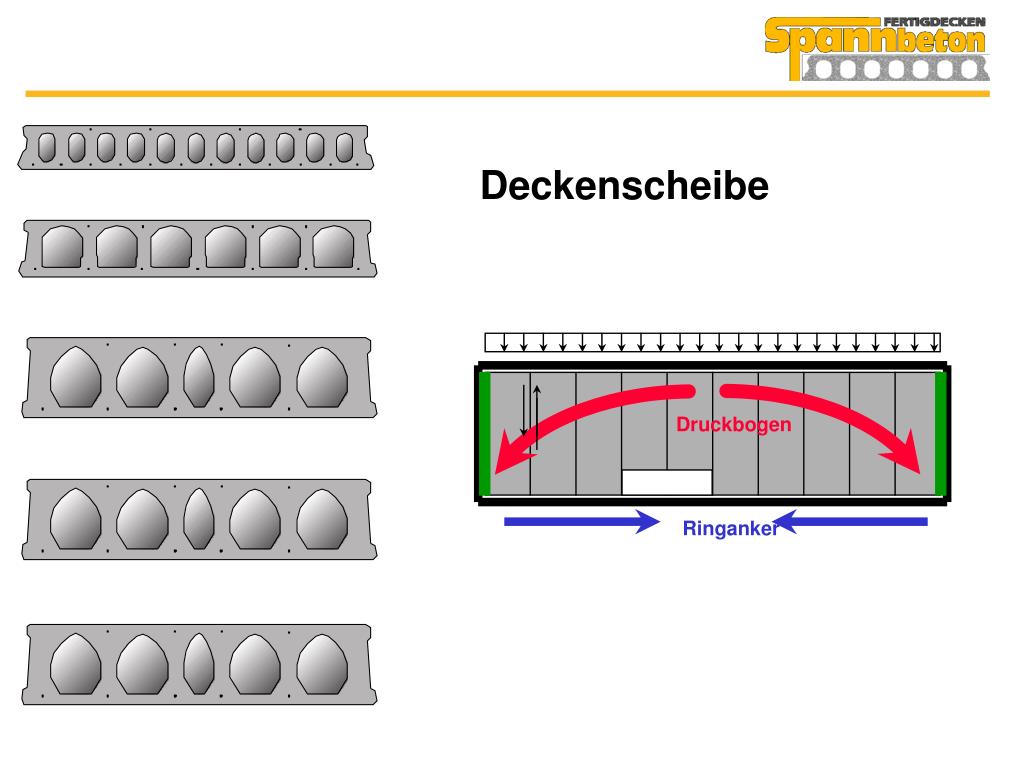

slide4

Druckbogen

Ringanker

Deckenscheibe

slide5

Unterlagen

  • Zulassung Abs 3.1 Ringanker
  • DIN 1055 T.4 Windlasten
  • DIN 1045 Abs. 15.8.2 Schiefstellung
  • DIN 1045 Abs. 19.7.4 Deckenscheiben
  • Heft 240 Hebelarm
slide6

Zulassung Abs. 3.1

  • In allen Deckenebenen sind stets Ringanker anzuordnen
  • Bei Decken für p > 2,75 kN/qm ist die Ringankerbewehrung fur eine zusätzliche Kraft zu bemessen, infolge Fugenscherkraft
slide8

DIN 1045 Abs. 19.7.4

  • Deckenscheibe durch Bogen- oder Fachwerkwirkung
  • Kein Nachweis erforderlich bei Scheibenhöhe B < 10 m und Scheibenlänge L< 1,5 * B und Ringanker mindestens 2 Æ 10
  • Zulässige Fugenschubspannung 0,1 N/mm wenn höher dann sind Dübelaussparungen benötigt
slide9

Ringanker

Zugpfosten

Druckstreben

Fachwerkwirkung

Einfeldträger:

slide10

Druckbogen

Ringanker

Druckbogen

Wenn Plattenfuge nahezu senkrecht auf Druckbogen ist.

Einfeldträger:

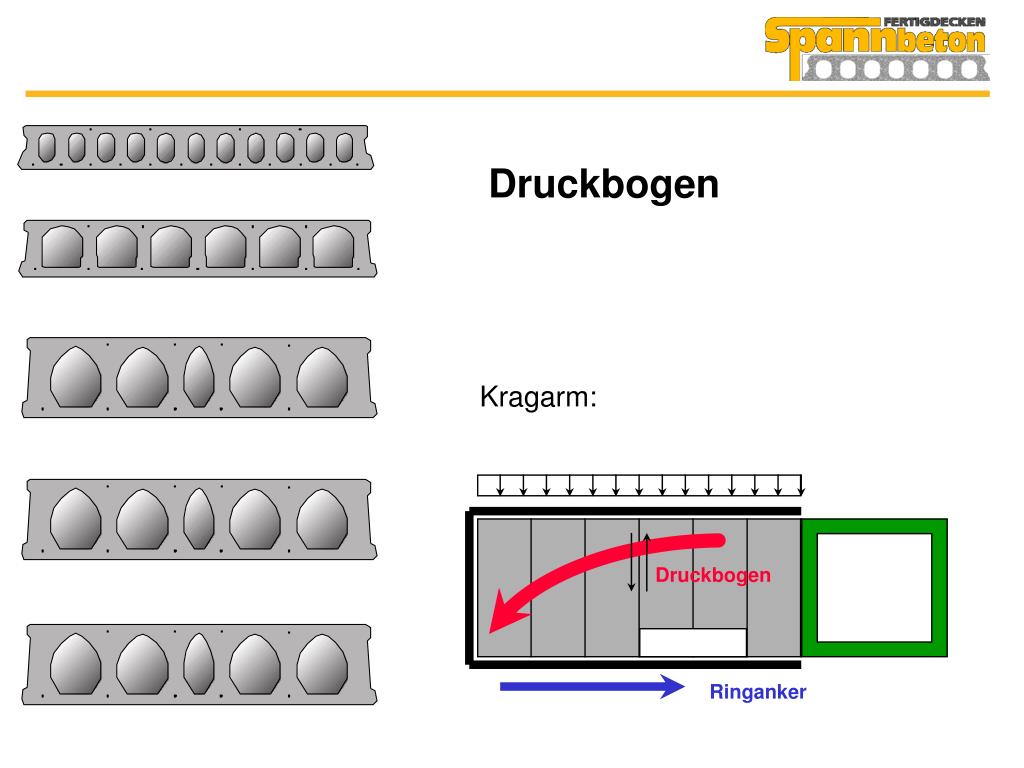

slide11

Druckbogen

Ringanker

Druckbogen

Kragarm:

slide12

Fugenbewehrung

Ringankerbewehrung umlaufend

Dübelaussparungen

Konstruktive Maßnahmen

slide15

Aussparungen

  • Ringanker ist immer gerade d.h. Eckaussparungen im Decken- feld ohne aussteifenden Kern sind schwierig
  • Keine Aussparungen in Druckbogen oder Druckstreben
