access mspp plus m4 m1

Access-MSPP 장치 (PLUS-M4/M1)

2004. 12.

www.coweaver.co.kr

slide2
개요

특징 및 기능

제원

시스템 실장도

시스템 구성

2형 셀프실장도

2형 셀프구성

3형 셀프실장도

3형 셀프구성

유니트별 구조

응용

Q&A

목 차
mspp multiservice provisioning platform
MSPP 개요(MultiService Provisioning Platform)
  • SDH 광전송 기술을 기반으로 단일장치상에서 기존 TDM 전용서비스 (DS1, DS1E, DS3등) 및 NG-SDH기반의 이더넷 서비스를 함께 수용할 수 있는 장치
  • 단일 장치를 통한 음성/데이타 통합  멀티 서비스 제공으로 고객 엑세스망  고도화 구현
slide4
MSPP 필요성
  • 망의 진화에 따라 일반 서비스 사용자의 접속 환경의 변화
    • 기존 음성 서비스 위주에서 이더넷서비스로 전환됨
    • 동일 장치내에서 다양한 서비스가 요구됨
  • 기존 SDH망의 효율적인 이용 방안이 대두
    • 기존 SDH망을 활용한 이더넷 서비스 방법이 필요
    • 이더넷, IP등 패킷 기반의 데이터 트래픽을 SDH기반 전송망을 통해 효과적 전달 필요
  • 가입자의 투자 비용 절감 및 QoS 보장 필요
    • 음성, 데이터, 이더넷등의 다양한 서비스에 따른, 가입자의 중복 투자 비용 발생됨
    • 고객의 서비스의 충분한 대역폭 확보와 인터넷 서비스의 QoS 및 보안이 필요
    • 전체 네트워크 구성의 단순화가 필요
slide5

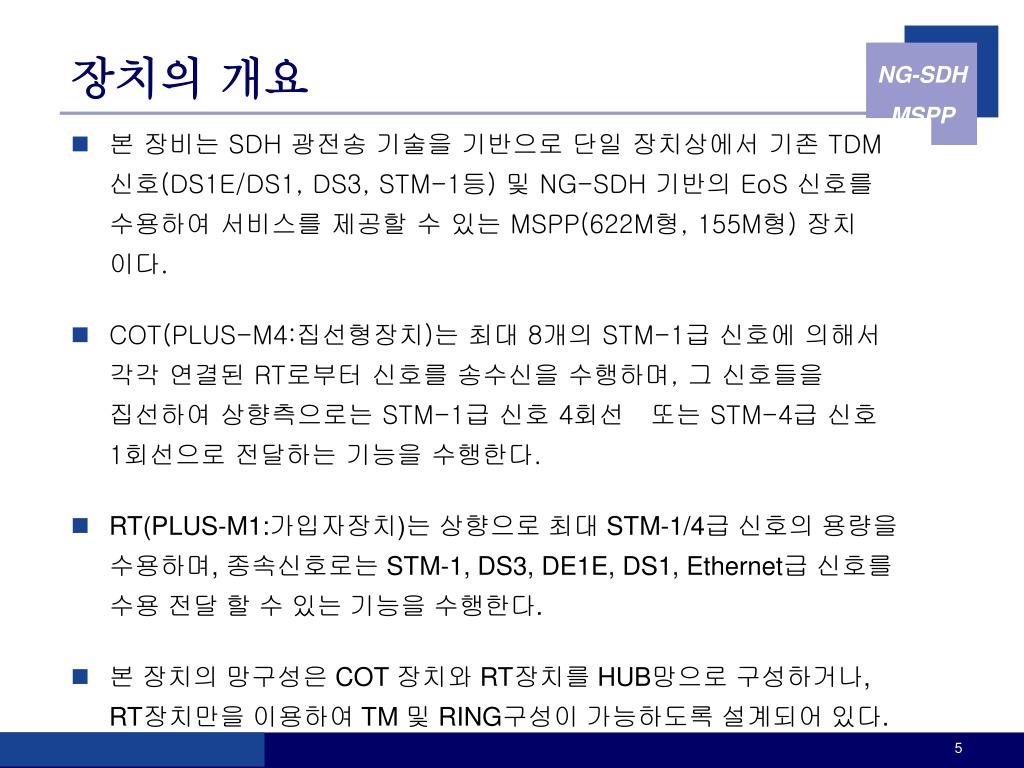

본 장비는 SDH 광전송 기술을 기반으로 단일 장치상에서 기존 TDM 신호(DS1E/DS1, DS3, STM-1등) 및 NG-SDH 기반의 EoS 신호를 수용하여 서비스를 제공할 수 있는 MSPP(622M형, 155M형) 장치 이다.

COT(PLUS-M4:집선형장치)는 최대 8개의 STM-1급 신호에 의해서 각각 연결된 RT로부터 신호를 송수신을 수행하며, 그 신호들을 집선하여 상향측으로는 STM-1급 신호 4회선 또는 STM-4급 신호 1회선으로 전달하는 기능을 수행한다.

RT(PLUS-M1:가입자장치)는 상향으로 최대 STM-1/4급 신호의 용량을 수용하며, 종속신호로는 STM-1, DS3, DE1E, DS1, Ethernet급 신호를 수용 전달 할 수 있는 기능을 수행한다.

본 장치의 망구성은 COT 장치와 RT장치를 HUB망으로 구성하거나, RT장치만을 이용하여 TM 및 RING구성이 가능하도록 설계되어 있다.

장치의 개요
slide6

Ethernet

VLAN

DS3

STM1/4

E1

Other service: TDM, ATM

T1

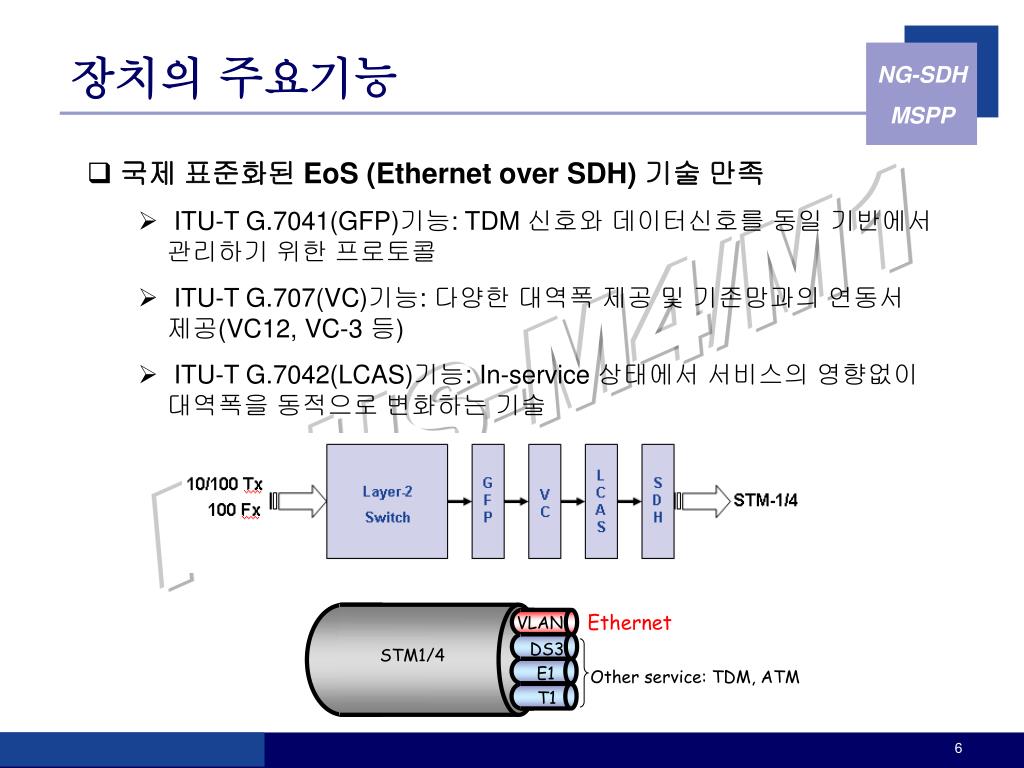

장치의 주요기능
  • 국제 표준화된 EoS (Ethernet over SDH) 기술 만족
    • ITU-T G.7041(GFP)기능: TDM 신호와 데이터신호를 동일 기반에서 관리하기 위한 프로토콜
    • ITU-T G.707(VC)기능: 다양한 대역폭 제공 및 기존망과의 연동서 제공(VC12, VC-3 등)
    • ITU-T G.7042(LCAS)기능: In-service 상태에서 서비스의 영향없이 대역폭을 동적으로 변화하는 기술
slide7

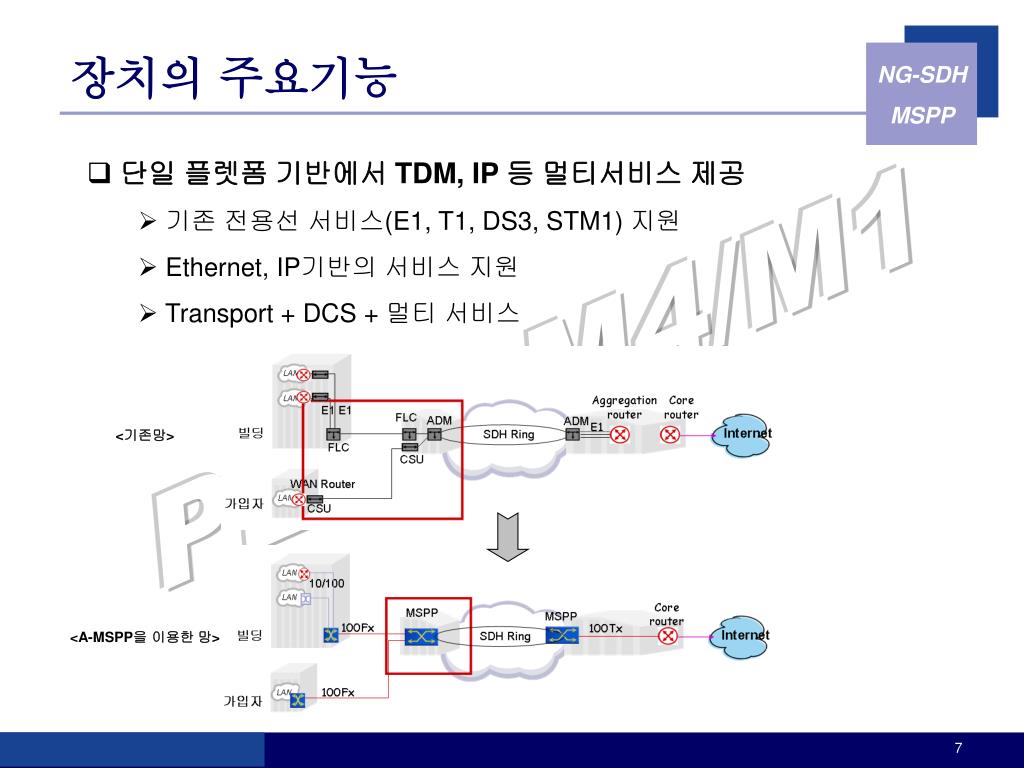

장치의 주요기능
  • 단일 플렛폼 기반에서 TDM, IP 등 멀티서비스 제공
    • 기존 전용선 서비스(E1, T1, DS3, STM1) 지원
    • Ethernet, IP기반의 서비스 지원
    • Transport + DCS + 멀티 서비스

<기존망>

<A-MSPP을 이용한 망>

slide8
장치의 주요기능
  • 고용량 SDH 신호 스위칭 기술
    • 최대 Switch용량 : 1.2Gbps x 2.4Gbps
    • HPC (Higher-order Path Connection)
      • 4 x 8 AU-4
      • 12 x 24 AU-3
    • LPC (Lower-order Path Connection)
      • 252 x 504 TU-12
      • 336 x 672 TU-11
    • AU4/AU3 신호계위 지원
    • 북미 및 유럽 계위 신호의 지원
    • 상호 신호 교환 및 집선 기능
slide9
장치의 주요기능
  • Layer-2 Switch 기술 적용
    • IEEE 802.1q VLAN (Virtual LAN) 및 VLAN Trunking 기능
    • IEEE 802.1d STP (Spanning Tree Protocol) 기능
    • IEEE 802.3 Pause 프레임 기능 지원
    • 1Mbps단위의 Rate Limiting
slide10
장치의 주요기능

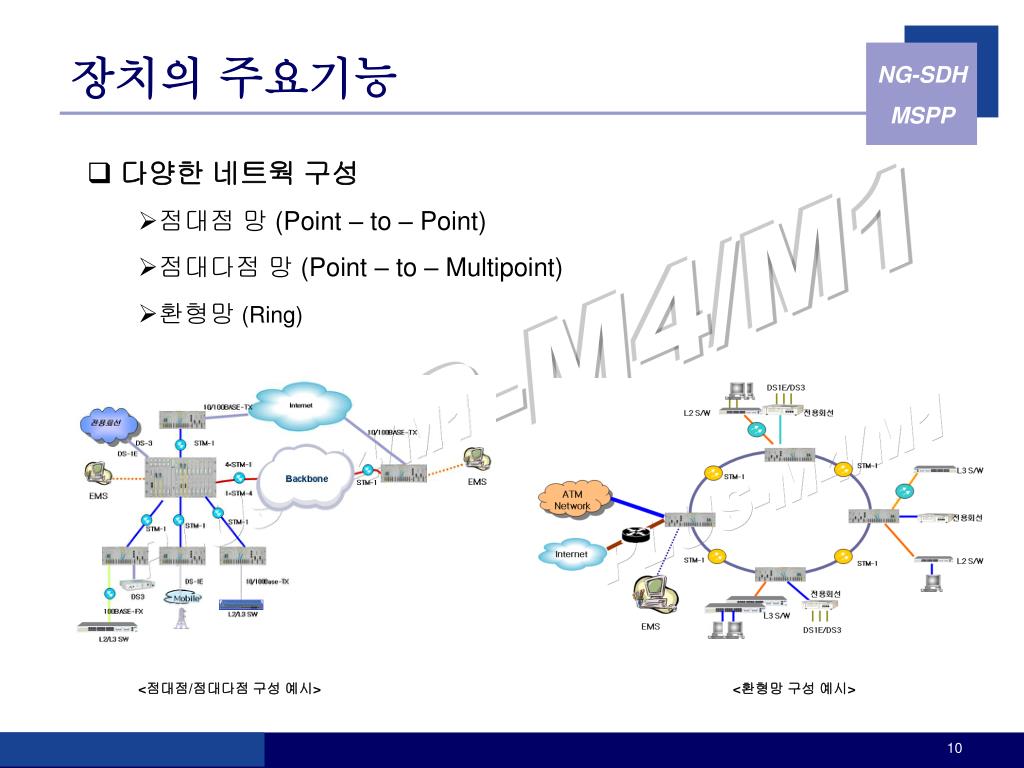

  • 다양한 네트웍 구성
    • 점대점 망 (Point – to – Point)
    • 점대다점 망 (Point – to – Multipoint)
    • 환형망(Ring)

<점대점/점대다점 구성 예시>

<환형망 구성 예시>

slide11

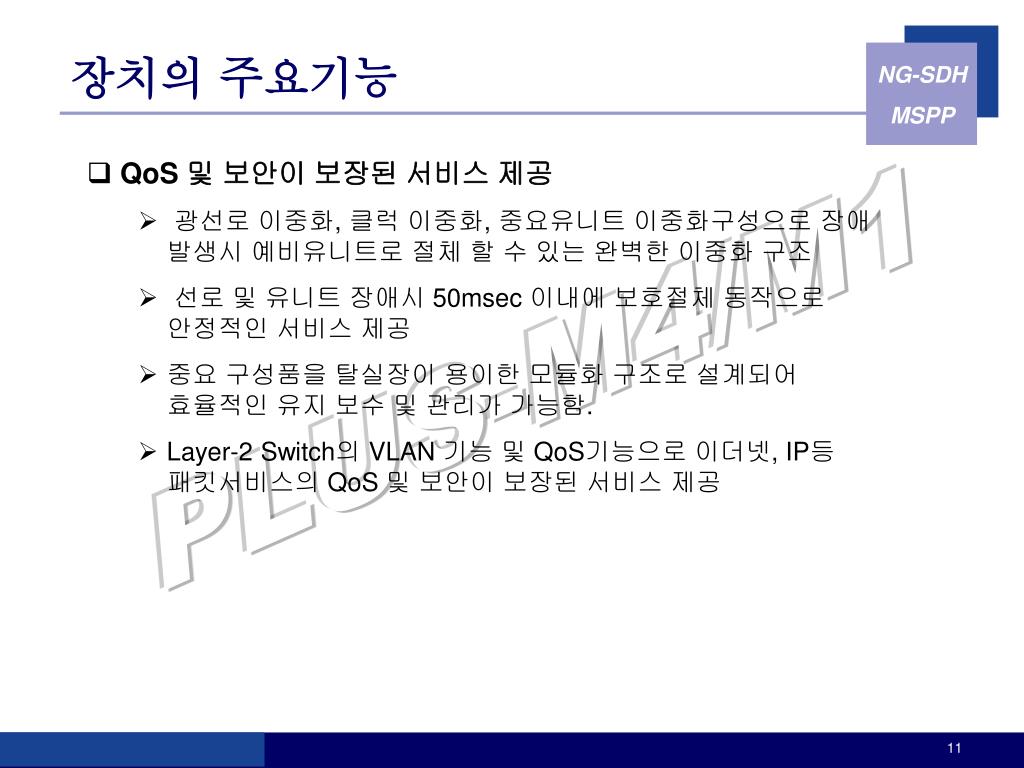

장치의 주요기능
  • QoS 및 보안이 보장된 서비스 제공
    • 광선로 이중화, 클럭 이중화, 중요유니트 이중화구성으로 장애 발생시 예비유니트로 절체 할 수 있는 완벽한 이중화 구조
    • 선로 및 유니트 장애시 50msec 이내에 보호절체 동작으로 안정적인 서비스 제공
    • 중요 구성품을 탈실장이 용이한 모듈화 구조로 설계되어 효율적인 유지 보수 및 관리가 가능함.
    • Layer-2 Switch의 VLAN 기능 및 QoS기능으로 이더넷, IP등 패킷서비스의 QoS 및 보안이 보장된 서비스 제공
slide12
장치의 주요기능
  • GUI (Graphic User Interface)기반의 장치 관리 기능으로 유지, 보수 및 관리가 편리
    • LAN 인터페이스 와 RS-232 인터페이스를 이용한 운용자 관리
    • 윈도우를 이용한 운용자 인터페이스
    • GUI에서 최대 256망 운용감시
    • 망의 구성상태를 자동으로 업데이트
    • 경보 및 성능등의 운용자료를 데이터 베이스화
    • 그래픽화된 TSI (Time Slot Interchange) 구현
    • Remote-Downloading 기능을 이용한 소프트웨어 업그레이드 가능
    • NMS 연동을 위한 CORBA 인터페이스 제공
    • DCC채널을 통한 원격 장비 유지.보수 제공 가능
    • 개별적인 Local 및 Remote Loopback 시험 가능
plus m4 m1
다양한 가입자 환경에 적합하도록 설계

장치별 구성품은 교체가 용이한 유니트 타입

최대 15Km, 40Km 광전송 가능(구매시 지정)

중요 유니트의 이중화를 통한 신뢰성 제고

3형(PLUS-M1)장치을 이용한 TM/Ring 망 구성

2형(PLUS-M4)장치는 최대 8개 3형장치와 연동

2형 장치는 상류신호로 최대 1*STM-4 / 4*STM-1 신호 제공

2형 장치는 DS1E 최대 96(Unit당 12ch) 채널

2형 장치는 DS3 최대 24(Unit당 3ch) 채널

2형 장치는 STM-1 하류신호를 최대 8채널

3형 장치는 DS1E 최대 84(Unit당 21ch) 채널

3형 장치는 DS3 최대 12(Unit당 3ch) 채널

3형 장치는 STM-1 최대 4 (Unit 1ch) 채널

3형 장치는 10Base-T / 100Base-TX 최대 12(Unit당 3port)포트

3형 장치는 100Base-FX 최대 8(Uunit당 2port) 포트

PLUS-M4/M1 특징
plus m4 m11
2형 장치는 1.2G * 2.4G의 대용량 Cross-Connection

2형 장치는 소용량 DCS 기능

2형 장치의 클럭공급 유니트는 Holdover 및 Hit Less 기능

2형 장치는 AU4C, AU4, AU3, TU12, TU11 다중화

ITU-T 표준기술에 의한 EOS (Ethernet Over SDH) 설계

GFP-F을 이용한 Ethernet 신호 전송

VC12단위의 최대 8개 가상연접신호(VCG) 구성

LCAS와 Non-LCAS 기능

LCAS에 의한 서비스 증감설시 에러발생 없이 조절

이더넷 포트별 송수신패킷, 유실패킷, 유실율등 제공

256개의 Tagged 및 untagged VLAN지원

1Mbps 단위로 rate limiting 설정

Pause 프레임 방식의 흐름제어

PLUS-M4/M1 특징 및 기능
plus m4 m12
개별적인 Local 및 Remote Loopback 시험 가능

DCC채널을 통한 원격 장비 유지.보수 제공 가능

LAN I/F 및 RS-232 I/F 를 통한 EMS GUI 가능

장비에 동시에 4명의 EMS-GUI 운용자 접속가능

EMS-GUI에서 최대 256개 이상 국소 운용감시

망의 구성상태를 자동으로 업데이트 가능

EMS상태에서 유니트별 자원관리 제공

그래픽화된 TSI 구조

성능, 경보자료등의 운용자료를 데이터 베이스화

Remote-Downloading 기능을 이용한 소프트웨어 업그레이드 가능

시스템 설정정보 백업 및 복구 기능

NMS 연동을 위한 CORBA 인터페이스 제공

외부 경보집중반 및 외부 경보접속 가능

단독형 장비는 다양한 전원 환경에 적합(DC -48V/+24V, AC 110/220V)

PLUS-M4/M1 특징 및 기능
plus m4 m13

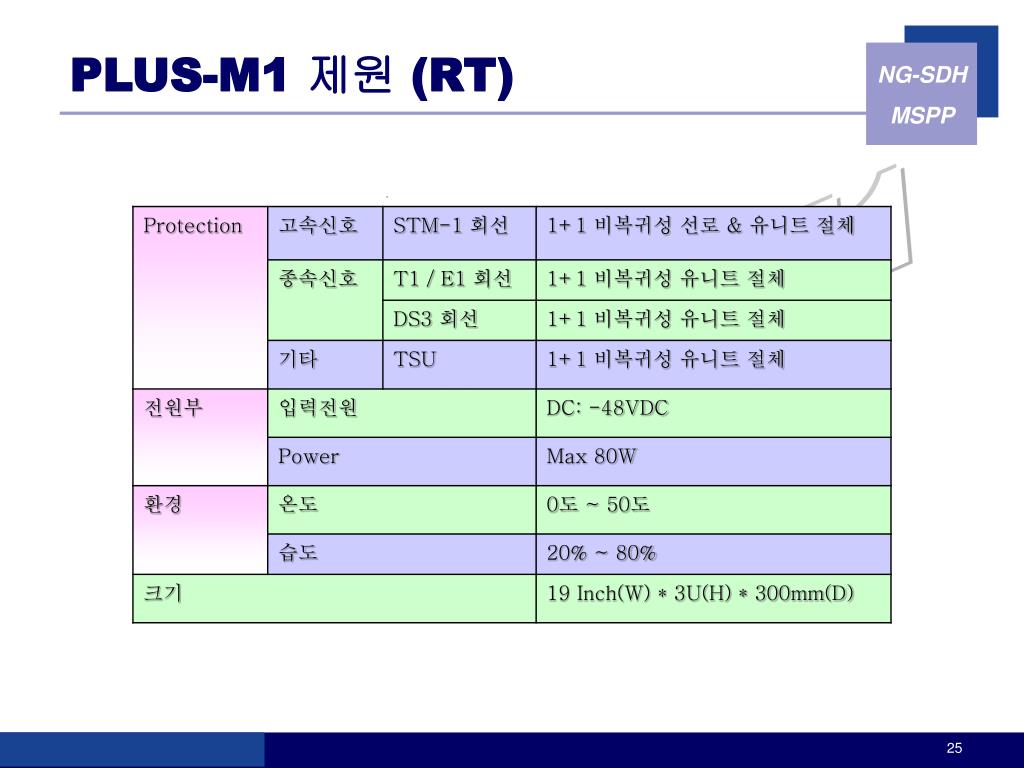

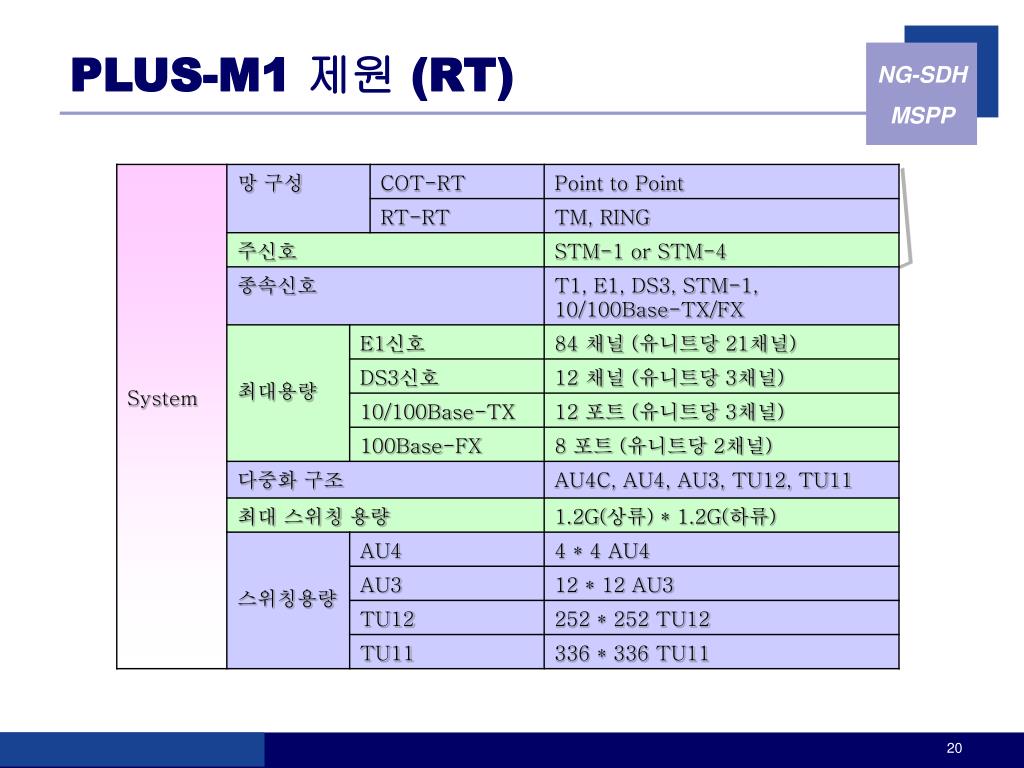

PLUS-M4/M1 시스템 실장도

COT (PLUS-M4)

RT (PLUS-M1)

plus m4

하류신호(1~4)

  • 주제어부(MCU)
  • 상류신호(TRK)
  • 회선교환(TSU)
  • 클럭공급부(TGU)
  • 하류신호(5~8)
PLUS-M4 셀프 실장도(전면)
plus m41

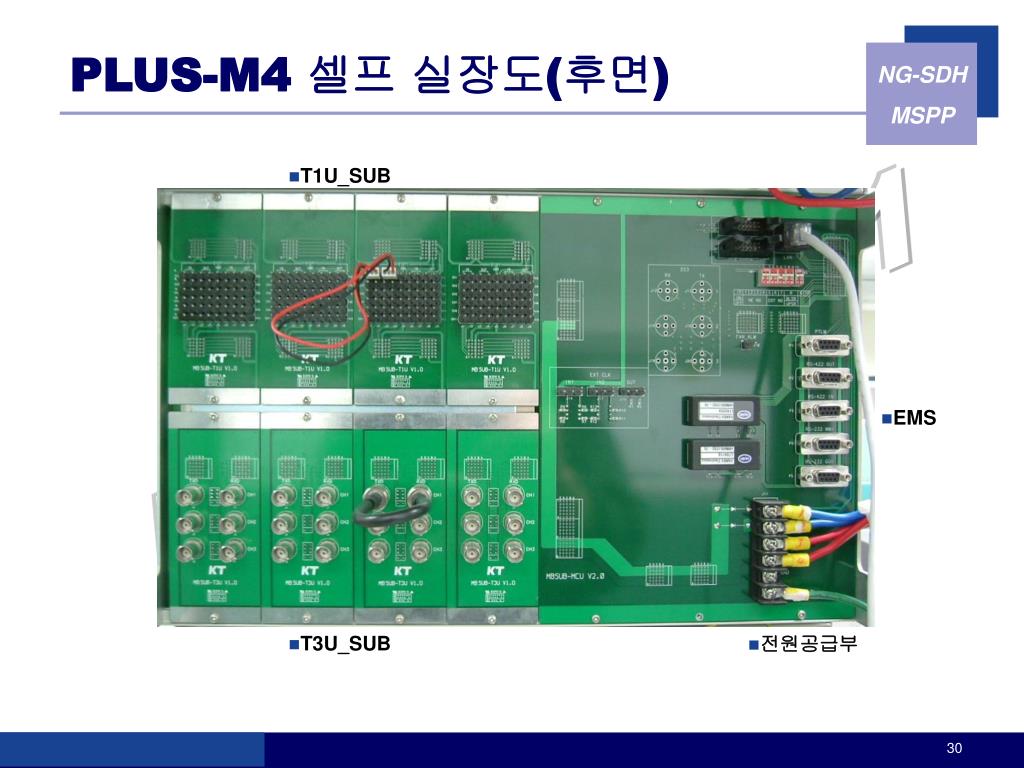

PLUS-M4 셀프 실장도(후면)
  • T1U_SUB
  • EMS
  • T3U_SUB
  • 전원공급부

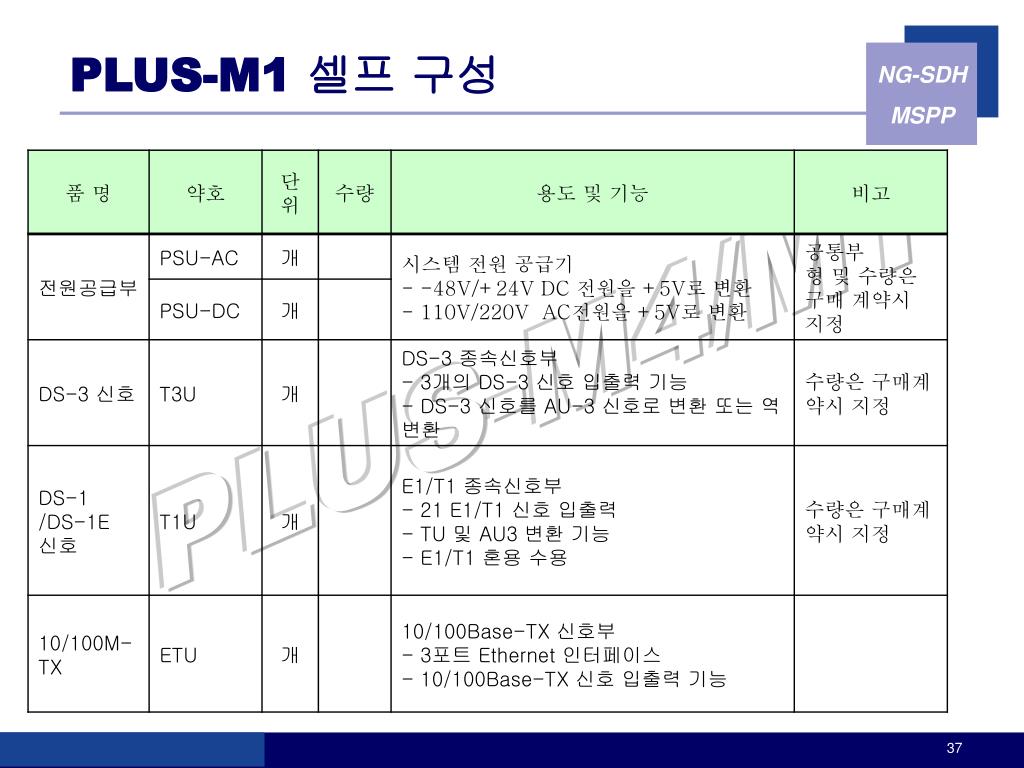

plus m1
PLUS-M1 셀프 실장도(전면)
  • 전원부(PSU)
  • 이더넷(ETU)
  • 이더넷(FXU)
  • E1/T1(T1U)
  • DS-3(T3U)
  • 스위치(SWU)
  • 회선교환(TSU)
  • STM-1/4(OTU)
  • 제어부(MCU)
plus m11

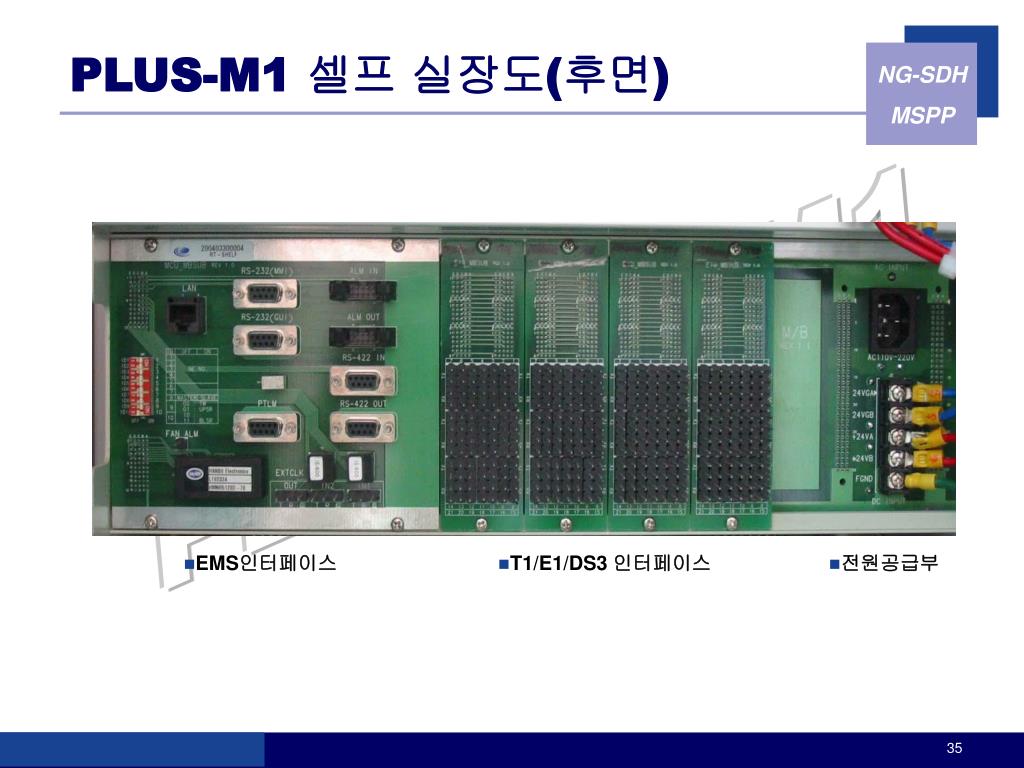

PLUS-M1 셀프 실장도(후면)
  • EMS인터페이스
  • T1/E1/DS3 인터페이스
  • 전원공급부

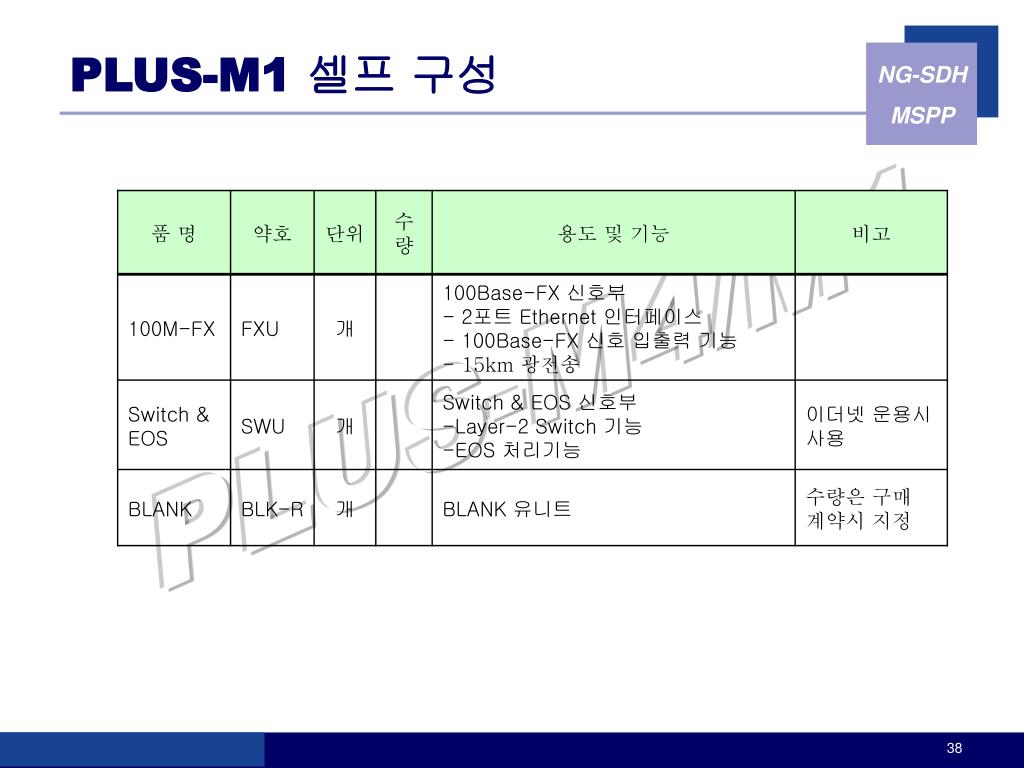

plus m4 mcu main process controller unit
PLUS-M4 유니트별 구조-MCU(Main process Controller Unit)
  • 시스템의 OAM&P (Operation Administrations, Maintenance and Provisioning) 담당
  • 시스템의 운용, 유지보수 담당
  • NMS (Network Management System)를 위한 GUI (Graphic User Interface) 제공
  • 통합 NMS를 위한 접속포트로 LAN 인터페이스 제공
  • 운용자 접속 터미널 기능 제공(LAN, RS232)
plus m4 otu 4b c optic transmitter receiver unit

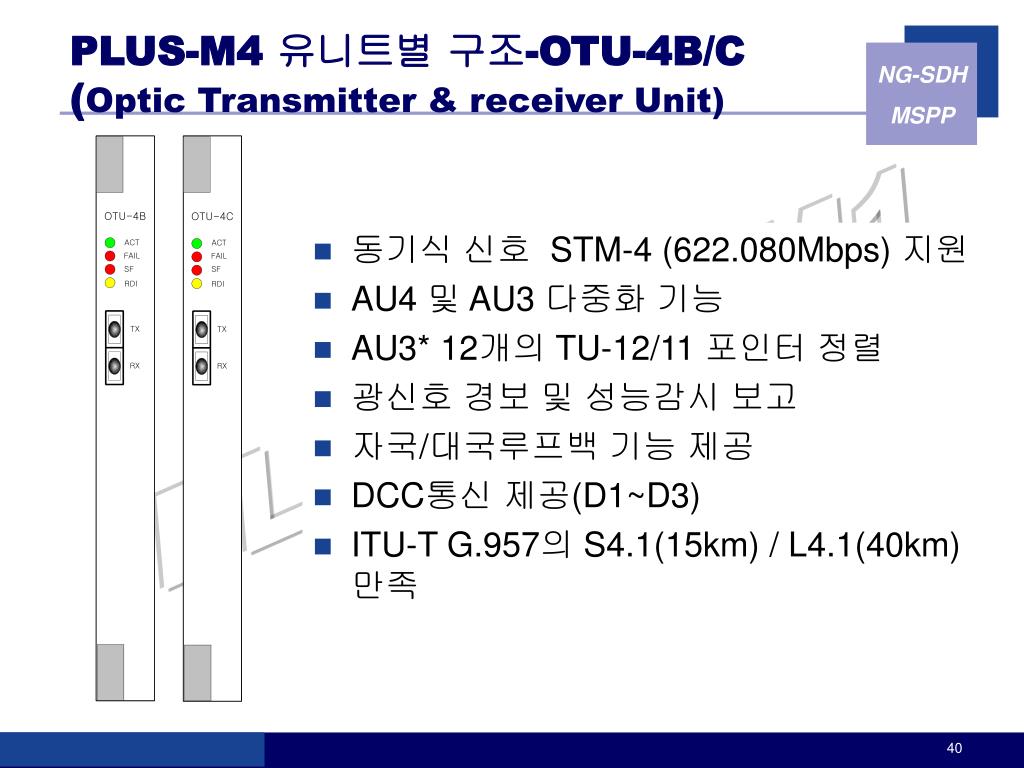

PLUS-M4 유니트별 구조-OTU-4B/C(Optic Transmitter & receiver Unit)
  • 동기식 신호 STM-4 (622.080Mbps) 지원
  • AU4 및 AU3 다중화 기능
  • AU3* 12개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • 자국/대국루프백 기능 제공
  • DCC통신 제공(D1~D3)
  • ITU-T G.957의 S4.1(15km) / L4.1(40km) 만족
plus m4 otu b c optic transmitter receiver unit
PLUS-M4 유니트별 구조-OTU-B/C(Optic Transmitter & receiver Unit)
  • 동기식 신호 STM-1 (155.520Mbps) 지원
  • 4포트 * STM-1 인터페이스 제공
  • 포트별 ACT / DEACT 가능
  • AU4 및 AU3 다중화 기능
  • AU3*12개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • 포트별 자국/대국루프백 기능 제공
  • DCC통신 제공(D1~D3)
  • ITU-T G.957의 S1.1(15km) / L1.1(40km) 만족
plus m4 tsu time slot interchange unit
PLUS-M4 유니트별 구조-TSU(Time Slot interchange Unit)
  • 시스템의 상류신호와 하류신호간 회선교환
  • 1.2Gbps * 2.4Gbps 스위칭 용량
  • AU4, AU3, TU12, TU11 스위칭
  • 상류신호-상류신호 스위칭 가능
  • 상류신호-하류신호 스위칭 가능
  • 하류신호-하류신호 스위칭 가능
  • 소용량 DCS 기능 제공
plus m4 tgu timing generation unit
PLUS-M4 유니트별 구조-TGU(Timing Generation Unit)
  • 시스템의 주 Clock 공급 및 제어
  • DPPLL을 이용한 안정된 클럭공급
  • Holdover 기능 구현
  • 안정적인 자체 클럭원 공급 (4.6ppm이내)
  • 외부동기클럭 기능 제공
  • 수신종속 클럭 기능 제공
  • Hit less 기능 지원
plus m4 s1u b c stm 1 transmitter receiver unit
PLUS-M4 유니트별 구조-S1U-B/C(STM-1 transmitter & receiver Unit)
  • 동기식 신호 STM-1 (155.52Mbps) 지원
  • AU4 및 AU3 다중화 기능
  • AU3*3개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • DCC통신 제공
  • ITU-T G.957의 S1.1(15km) / L1.1(40km) 만족
plus m4 t1u t1 e1 unit
PLUS-M4 유니트별 구조-T1U(T1/E1 Unit)
  • E1 및 T1 신호 인터페이스
  • E1/T1 최대 12채널
  • E1/T1신호를 AU3신호로 다중화 역다중화 기능
  • 채널별 성능감시 기능제공
  • T1신호의 AMI, B8ZS 선택가능
  • LBO기능 제공
  • TUG별 E1/T1 신호 선택 가능
  • 각 채널별 루프백 기능제공
plus m4 t3u t3 unit
PLUS-M4 유니트별 구조-T3U(T3 Unit)
  • DS-3(44.736kbit/s) 인터페이스
  • 3 채널 DS-3 신호 입출력 기능
  • DS-3신호를 AU3신호로 다중화 역다중화
  • DS-3 경보 및 성능감시
  • Frame/Unframe 선택가능
  • BULE Alarm / ALL”1” 검출 기능
  • 자국 및 대국 루프백 수행
  • DS-3 Drop 경보 감시 가능
plus m1 mcu main process controller unit

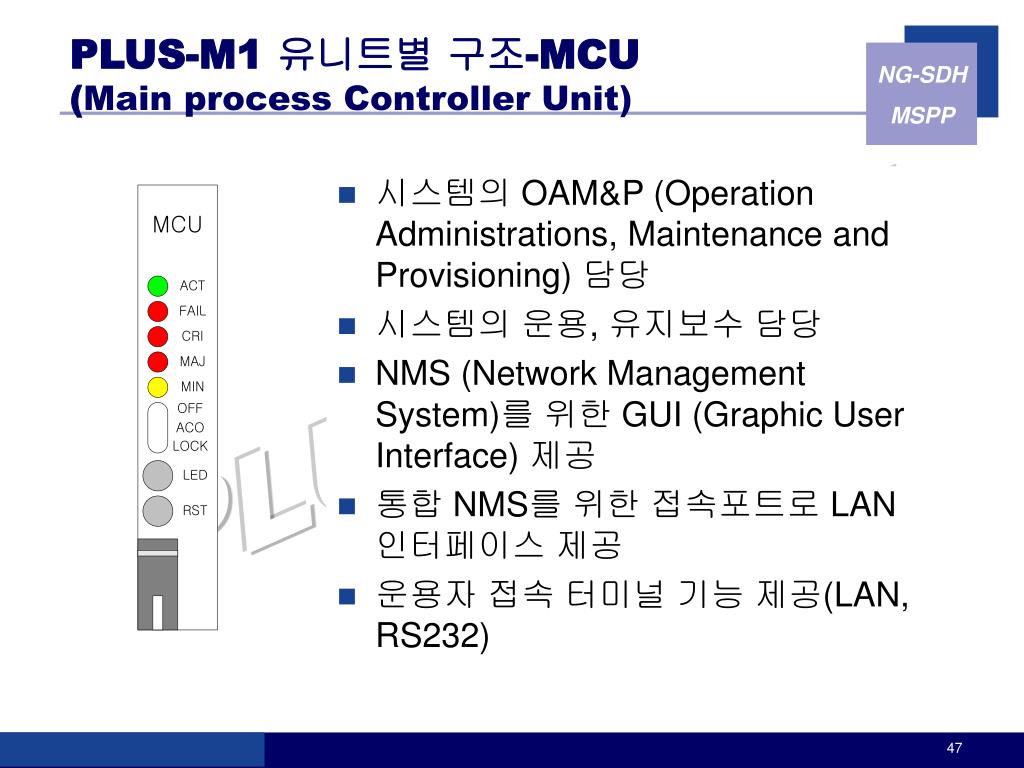

PLUS-M1 유니트별 구조-MCU(Main process Controller Unit)
  • 시스템의 OAM&P (Operation Administrations, Maintenance and Provisioning) 담당
  • 시스템의 운용, 유지보수 담당
  • NMS (Network Management System)를 위한 GUI (Graphic User Interface) 제공
  • 통합 NMS를 위한 접속포트로 LAN 인터페이스 제공
  • 운용자 접속 터미널 기능 제공(LAN, RS232)
  • 시스템의 OAM&P (Operation Administrations, Maintenance and Provisioning) 담당
  • NMS (Network Management System)를 위한 GUI (Graphic User Interface) 제공
  • 통합 NMS를 위한 접속포트로 LAN 인터페이스 제공
plus m1 otu 4b c optic transmitter receiver unit
PLUS-M1 유니트별 구조-OTU-4B/C(Optic Transmitter & receiver Unit)
  • 동기식 신호 STM-4 (622.08Mbps) 지원
  • AU4 및 AU3 다중화 기능
  • AU3*12개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • DCC통신 제공
  • ITU-T G.957의 S4.1(15km) / L4.1(40km) 만족
plus m1 otu b c optic transmitter receiver unit
PLUS-M1 유니트별 구조-OTU-B/C(Optic Transmitter & receiver Unit)
  • 동기식 신호 STM-1 (155.52Mbps) 지원
  • AU4 및 AU3 다중화 기능
  • AU3*3개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • DCC통신 제공
  • ITU-T G.957의 S1.1(15km) / L1.1(40km) 만족
plus m1 tsu time slot interchange unit

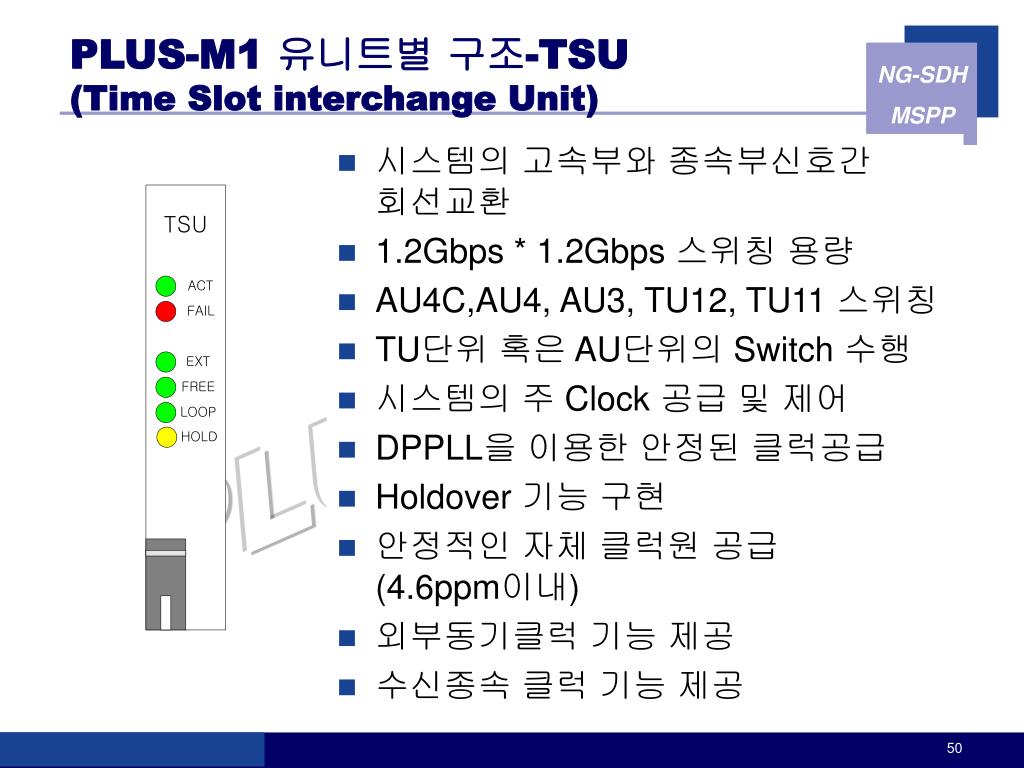

PLUS-M1 유니트별 구조-TSU(Time Slot interchange Unit)
  • 시스템의 고속부와 종속부신호간 회선교환
  • 1.2Gbps * 1.2Gbps 스위칭 용량
  • AU4C,AU4, AU3, TU12, TU11 스위칭
  • TU단위 혹은 AU단위의 Switch 수행
  • 시스템의 주 Clock 공급 및 제어
  • DPPLL을 이용한 안정된 클럭공급
  • Holdover 기능 구현
  • 안정적인 자체 클럭원 공급 (4.6ppm이내)
  • 외부동기클럭 기능 제공
  • 수신종속 클럭 기능 제공
plus m1 t1u t1 e1 unit
PLUS-M1 유니트별 구조-T1U(T1/E1 Unit)
  • E1 및 T1 신호 인터페이스
  • E1/T1 최대 21채널
  • E1/T1신호를 AU3신호로 다중화 역다중화 기능
  • 채널별 성능감시 기능제공
  • T1신호의 AMI, B8ZS 선택가능
  • LBO기능 제공
  • TUG별 E1/T1 신호 선택 가능
  • 각 채널별 루프백 기능제공
  • 서지보호회로 내장
plus m1 t3u t3 unit
PLUS-M1 유니트별 구조-T3U(T3 Unit)
  • DS-3(44.736kbit/s) 인터페이스
  • 3 채널 DS-3 신호 입출력 기능
  • DS-3신호를 AU3신호로 다중화 역다중화
  • DS-3 경보 및 성능감시
  • Frame/Unframe 선택가능
  • BULE Alarm / ALL”1” 검출 기능
  • 자국 및 대국 루프백 수행
  • DS-3 Drop 경보 감시 가능
plus m1 s1u stm 1 unit
PLUS-M1 유니트별 구조-S1U(STM-1 Unit)
  • 동기식 신호 STM-1 (155.52Mbps) 지원
  • AU4 및 AU3 다중화 기능
  • AU3*3개의 TU-12/11 포인터 정렬
  • 광신호 경보 및 성능감시 보고
  • DCC통신 제공
  • ITU-T G.957의 S1.1(15km) / L1.1(40km) 만족
plus m1 etu ethernet 10 100base tx unit
PLUS-M1 유니트별 구조-ETU(Ethernet 10/100Base-TX Unit)
  • 3포트 10/100 Base-TX 인터페이스
  • IEEE 802.3 규격 만족
  • Auto-Negotiation 지원
  • Auto MDI/MDI-X 지원
  • 포트별 송신패킷, 수신패킷, 에러패킷 감시 가능
  • 포트별 Link와 Data LED 확인 가능
plus m1 fxu ethernet 100base fx unit
PLUS-M1 유니트별 구조-FXU(Ethernet 100Base-FX Unit)
  • 2포트 100 Base-FX 인터페이스
  • IEEE 802.3 규격 만족
  • 100Base Full 지원
  • 최대 15Km 광전송 가능
  • 포트별 송신패킷, 수신패킷, 에러패킷 감시 가능
  • 포트별 Link와 Data LED 확인 가능
plus m1 swu switch eos unit
PLUS-M1 유니트별 구조-SWU(Switch & EOS Unit)
  • L2 Switching & EOS 인터페이스
  • Store & Forward 스위칭 방식
  • 8K MAC Address 지원
  • IEEE 802.3x Flow Control
  • 256개 Port Based VLAN 지원
  • IEEE 802.1Q Tagged VLAN 지원
  • 1Mbps 단위의 Rate limiting 지원
  • 8포트 EOS 가상채널(VCG) 제공
  • 이더넷 신호를 GFP-F프레임으로 Capsulation
  • VC12 단위로 가상연접 매핑
  • Non-LCAS, LCAS 기능 지원
  • RMON을 이용한 패킷전송 상태 확인 가능
psu ac dc power supply unit ac dc
유니트별 구조-PSU-AC/DC(Power Supply Unit - AC/DC)
  • 시스템내의 전원공급
  • 입력전원: DC -48/+24 AC110~220
  • 출력전원: DC +5V
  • 전원 이중화
  • 부하분담 기능
slide58

Backbone

STM-1/4 RING

STM-1/4 RING

응용(2형과 3형 기본구성)

STM-1/4

STM-1/4

4*STM-1 or 1*STM-4

EMS

STM-1

STM-1

STM-1

STM-1

3 ring
응용(3형 Ring 기본구성)

DS1E/DS3

L2 S/W

전용회선

Backbone

L3 S/W

ATM

Network

STM-1/4 RING

Network

전용회선

Internet

L2 S/W

전용회선

L3 S/W

EMS

DS1E/DS3

slide60

전용회선

Mobile

응용(2형과 3형 응용구성)

Internet

10/100BASE-TX

10/100BASE-TX

DS-3

STM-4

DS-1E

4*STM-1

1*STM-4

Backbone

EMS

STM-1/4

EMS

STM-1

STM-1

STM-1

DS-1E

10/100Base-TX

DS3

100BASE-FX

L2/L3 SW

L2/L3 SW

slide61
응용(기업망구성)

지방 지사

전주지사

L2/L3스위치

STM-4/1

STM-1

본사

100M-TX

L2/L3스위치

2.5G SDH

서울지사

100M-TX

STM-1

STM-4/1

Backbone

2.5G SDH

부산지사

지방 지사

STM-1

L2/L3스위치

STM-4/1

100M-TX

2.5G SDH

slide62
응용(가입자 망구성)

분기국사

가입자

PLUS-M1

L2/L3 SW

10/100-FX

하나로 지사

10/100

LAN

EMS-GUI

분기국사

가입자

PLUS-M1

PLUS-M1

L2/L3 SW

Internet

STM-1 /4 Ring

10/100-FX

10/100

10/100

LAN

분기국사

가입자

PLUS-M1

L2/L3 SW

10/100-FX

10/100

LAN

kt mspp

MSPP

MSPP

MSPP

MSPP

MSPP

MSPP

: STM-1 Optic (2Core)

: 100Base-TX

: 100BaseFX (2Core)

응용(KT MSPP구축예)

L3 Switch

태전1동 동사무소(v14)

태전2동 동사무소(v15)

구암동 동사무소(v23)

관음동 동사무소(v18)

읍내동 동사무소(v19)

동천동 동사무소(v26)

관문동 동사무소(v22)

북구문화예술회관(v27)

(계소 : 8계소)

구간별 2코어

100B-FX

KT칠곡지점

북구청

사설라우터

KT산격지점

KT북대구지점

(집중국)

155 MSPP

Ring

L3 Switch

100B-TX

산격2동 동사무소(v21)

검단동 동사무소(v31)

무태동 동사무소(v25)

계소 : 3계소)

100B-TX

C3550

KT동대구지사

구간별 2코어

100B-FX

L3 Switch

구간별 2코어

100B-FX

고성동 동사무소(v11)

침산1동 동사무소(v28)

침산2동 동사무소(v29)

침산3동 동사무소(v32)

노원1.2동 동사무소(v10)

노원3동 동사무소(v33)

북구보건소(v34)

칠성동 사무소(대구)(v35)

(계소 : 8계소)

L3 Switch

북현1동 동사무소(v16)

북현2동 동사무소(v17)

대현1동 동사무소(v12)

대현2동 동사무소(v13)

산격1동 동사무소(v20)

산격3동 동사무소(v24)

산격4동 동사무소(v30)

(계소 : 7계소)

slide64

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

: STM-4 (2Core)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

MSPP(3)

: STM-1 Optic (2Core)

: 100Base-TX

: DS1E

응용(예: 도청 통합망 구성도)

(각 군청 별 20M_DATA(16M), E1(4M))

상주군청

문경군청

의성군청

예천군청

155 MSPP

성주군청

김천군청

안동

봉화군청

영주군청

고령군청

구미

155 MSPP

622 MSPP

포항

청송군청

칠곡군청

대구

군위군청

영천

영양군청

155 MSPP

영덕군청

울진군청

155 MSPP

청도군청

경산군청

경북도청

경주군청

sf 155m

PSTN

전용회선

Mobile Network

Backbone Network

DS-1E

RT

DS-1/DS-1E

Internet

Office Network

COT

DS-1/DS-1E

DS-3

IDLC

Voice

DS-1E

RT

STM-1

UPSR

DS-3

ROUTER

T3-CSU

10/100Base-TX

RT

APT

Network

DS-1

DS-1E

10/100Base-TX

CSU

IDLC

L2-SW

Mobile

Mobile

ROUTER

Voice

LAN

응용(예: SF-155M을 이용한 망구성도)
slide66

Thank You !

ADDRESS

446-19

서울시

마포구

서교동

코위버

B/D

(02) 3140-3312

TEL

FAX

(02) 338-2984

URL

www.coweaver.co.kr
