  1. 第四节 流程是怎样优化的

  2. 复习 1. 流程的概念 流程是若干环节随着时间的变化，依序完成的进程流．（P39） 下列图表中，不是流程图的是（   ） A．列车运行时刻表   B．学校课程表  C．产品加工工序表   D．零件的三视图 ２. 流程的表达方式 ③图示表达 ②表格表达； ①文字表达；

  3. 目的要求： 基本因素： 设计步骤： ３. 流程的设计 提高效率，提高质量，提高 经济效益，提高管理水平， 节省时间，节省资源，安全 生产，保护环境，方便操作等 材料，工艺，设备，人员， 资金，环境等 确定目标，明确任务；分析基本因素；明确主要事项；确定时序，划分环节；画出流程图；

  4. 一、流程优化的内容 １. 流程的优化 在流程的设计和实施过程中，要对流程进行不断的改进，以期取得最佳的效果，这样的改进过程称为流程的优化． ２. 流程优化的目的 提高工作效率，降低成本，降低劳动强度，节约能耗，减少环境污染，保证安全生产等

  5. 如何对流程进行优化： • 可以整体的改进，也可以是某一环节的改进，还可以是某一时序的改变。 • 流程的优化应在综合考虑各项指标的基础上抓住主要矛盾，突出重点指标的优化，综合权衡，以达到整体优化的目的。 分类：工期优化、工艺优化、成本优化、技术优化、质量优化等

  6. 工期优化： • 校办工厂的一台机械设备需要修理，需要经过拆卸（2天）、机件检查（1天）、零件修理（5天）、零件加工（8天）、电器修理（3天）、组装（3天）、测试（1天）。 • 思考讨论：完成所有工序需要多长时间？能不能节省时间，提高效率？

  7. 分析： • 串行时序：各环节依次进行，需要23天。 • 优化： 1.在零件加工的同时，对零件进行修理（18天） 2.在机件检查、零件加工的同时进行电器修理和零件修理（15天） …… 注：在把串行工序改为并行工序时，要考虑到并行工作需要的人力和物力的增加，要把人力物力增加的成本与缩短工期的成本进行比较

  8. 买电器元件 焊底座 做灯罩 调试 组装 1小时 2小时 2小时 4小时 2小时 练习： • 制作一只台灯的工序和所需的时间如下： 1 2 3 4 5 6 思考：如何使制作台灯的工期最短？画出流程图。

  9. 工艺优化：法兰的制造工艺 • 法兰是以钢材为材料制造的用于管道等的连接器件 • 制造工艺：切削法、少切削法、无切削法

  10. 1.切削法：将圆钢直接在车床上切削成型，然后再钻孔而成，工艺流程如下：1.切削法：将圆钢直接在车床上切削成型，然后再钻孔而成，工艺流程如下： 下料 切削 钻孔 检查 特点：优点是工艺简单，缺点切削过程耗费时间太长，生产效率低，材料利用率低

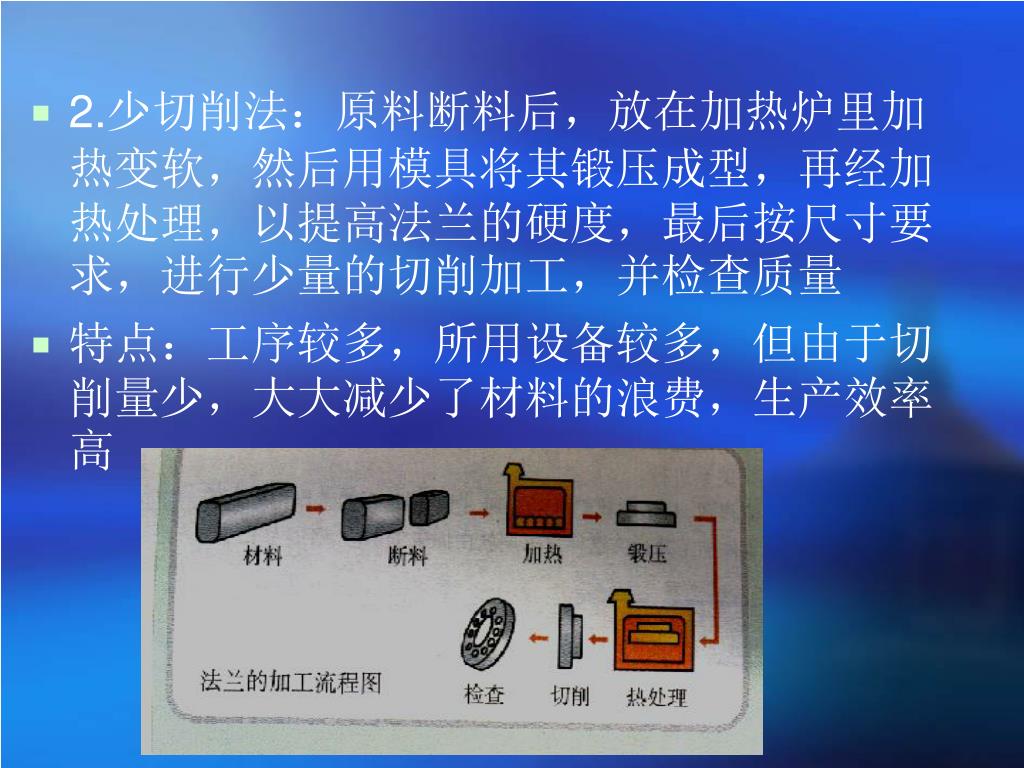

  11. 2.少切削法：原料断料后，放在加热炉里加热变软，然后用模具将其锻压成型，再经加热处理，以提高法兰的硬度，最后按尺寸要求，进行少量的切削加工，并检查质量2.少切削法：原料断料后，放在加热炉里加热变软，然后用模具将其锻压成型，再经加热处理，以提高法兰的硬度，最后按尺寸要求，进行少量的切削加工，并检查质量 • 特点：工序较多，所用设备较多，但由于切削量少，大大减少了材料的浪费，生产效率高

  12. 3.无切削法：用钢材做出机壳的模具，然后再注塑机上一次注塑成型。如电视机、录音机的外壳加工3.无切削法：用钢材做出机壳的模具，然后再注塑机上一次注塑成型。如电视机、录音机的外壳加工 • 对比： • 假设钢材的价格为3800元/吨,填写下表,比较不同加工工艺下浪费的钢材金额. 138000kg 524400元 10222kg 38844元

  13. 10 B 18 11 A 15 C 12 14 9 D 成本优化: • 某配送中心位于A点,现将一批家用电器配送到位于B、C、D处的三家商场，运货车从A点出发，送完货后返回，配送线路如图所示，图中带箭头的线表示两地往返的方向，数字表示两地的距离(km），无箭头表示可以往返，设计出最优化的配送路线 13

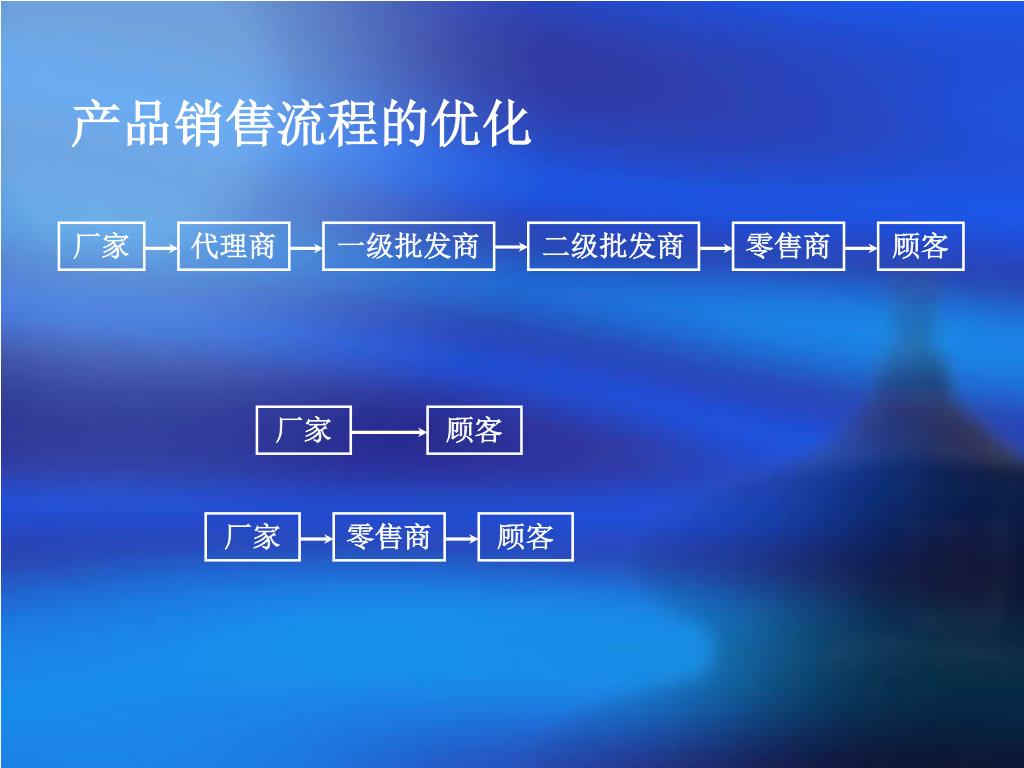

  14. 产品销售流程的优化 厂家 代理商 一级批发商 二级批发商 零售商 顾客 厂家 顾客 厂家 零售商 顾客

  15. 技术优化 远距离输电的流程示意图： 这也是流程的优化，其意义何在？ 提示：减小远距架线困难，节省线材，减少能耗。

  16. 二. 流程优化的条件 ①内部条件：对流程内在机理的深入 ②外部条件：设备和工艺水平的提高或完善 ③人员技术水平的提高 流程优化与材料，设备，工艺，人员，资金，环境等有着密切的关系

  17. 银行取款流程： 这样方便顾客到储蓄所取（存）款，这是建立在什么条件之上的？ 答：这样流程的改进（优化），是靠提高银行办公设备（采用计算机管理系统）和工艺水平为条件而得来的，这是社会技术进步的表现。

  18. 洗衣机工作流程： • 问题：洗衣粉加少了，不易去污；加多了增加漂洗难度和次数，不利于节水、节电；磷造成水污染（赤潮）；衣物上的残留物，诱发过敏性皮炎 • 思考：不用洗衣粉的洗衣机，寻找新的技术手段——洗净衣物流程的新机理（P57） • 优化：1.减去了加洗衣粉的环节 2.减轻了漂洗环节的负担 3.有利于节水、节电、减少污染 技术的转移

  19. 试一试: 我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于： A 工期优化      B 技术优化      C 成本优化      D 质量优化 B

  20. 命题1： • 早晨起床后，有必要的三件事，即晨练、洗漱、早餐。从有利于我们的健康和卫生的目的出发，做这三件事的时序应怎样安排？画出流程图，说明你的理由。

  21. 小结： • 我们这节课主要学习的是流程的优化，大家要理解流程优化的主要内容及意义。 • 很多学生可能疑问：整天讲流程，讲流程优化，对我们的日常生活有什么作用 • 讨论分析： • 1.同样都是住校生，为什么有的学生经常迟到？ 2.你在考试的过程中有没有因为做一道难题耽误时间导致后 边的简单题没时间做？ ……………… 合理利用自己的时间，优化生活中的细节，养成良好的生活和学习习惯，轻松愉快、有条不紊、保质保量的度过每一天

  22. 谢 谢 大 家
