第七章存储器系统

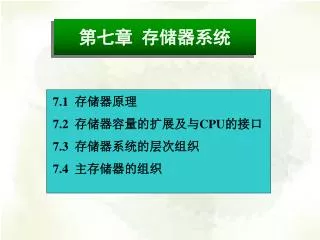

第七章存储器系统 7.1 存储器原理 7.2 存储器容量的扩展及与CPU的接口 7.3 存储器系统的层次组织 7.4 主存储器的组织

7.1 存储器原理 7.1.1 存储器分类 1. 按用途分类内存（主存）：存放当前运行所需要的程序和数据。特点是存取速度快，但容量小，且价格较高。外存（辅存）：存放当前暂不参与运行的程序、数据和文件，以及一些永久性保存的程序、数据和文件。特点是存储容量大，价格低，存取速度慢。内存和外存的本质区别是：内存直接与CPU相联接，是计算机的组成部分。外存不直接与CPU相联接，而是通过I/O接口与CPU联接。

7.1.1 存储器分类 2. 按存储介质分类磁存储器（磁芯、磁盘及磁带）、半导体存储器（半导体集成电路存储器）、光存储器、激光光盘存储器。由于半导体存储器具有集成度高、功耗低、可靠性好、存取速度快、成本低等优点，而作为构成存储器的最主要的存储器件。

7.1.1 存储器分类 3. 按信息存取方式分类随机存储器（RAM）：存储器中的信息既能随时读出，也能随时写入，RAM中的信息在关机后即消失（瞬间掉电也会丢失，无法恢复），具有信息的易失性。只读存储器（ROM）：只能读出信息，不能写入新的信息。ROM中的信息关机后不消失，具有信息的非易失。 4. 按制造工艺分类 NMOS、CMOS、TTL、ECL、砷化镓等。

7.1.2 存储器的性能指标 存储容量：存储器可存储的二进制信息量，一般以能存储的字数乘以字长表示：存储容量＝字数×字长例如：SRAM 6264容量为8K*8，即它有8K个存储单元，每单元存储8位二进制数。微机中存储器大多以字节为单位编址，用可存储信息的最大字节数表示存储器容量。存取速度：存储器的存取速度用最大存取时间或存取周期来描述。存储器存取时间定义为从接收到存储单元的地址码开始，到它取出或存入数据为止所需时间。

7.1.2 存储器的性能指标 功耗：功耗指每个存储单元的功耗，单位为微瓦/单元（μW/单元），或给出每块芯片的总功耗，单位为毫瓦/芯片（mW/芯片）。它不仅涉及到消耗功率的大小，也关系到芯片的集成度。可靠性：可靠性是指存储器对电磁场、温度等外界变化因素的抗干扰能力，一般用平均无故障时间来描述。半导体存储器的平均无故障时间通常在几千小时以上。体积、功耗、工作温度范围、成本高低等也是人们关心的指标。上述指标中有些是相互矛盾的，设计时，根据实际需要，尽可能满足主要要求且兼顾其它。

7.1.3 随机读写存储器RAM SRAM：静态RAM（Static RAM），基本记忆元件是触发器。利用半导体触发器的两个稳态表示1和0。电源不关掉，SRAM的信息不会消失，不需要刷新电路，非破坏性读出。 DRAM：动态RAM（Dynamic RAM），利用MOS管的栅极对其衬底间分布电容保存信息，DRAM的每个存储单元所需MOS管较少，因此集成度高、功耗低，DRAM中的信息会因电容漏电而逐渐消失，破坏性读出，读后需重写。

一、静态RAM 1. 基本存储电路 T1、T2 反相管 T3、T4 负载管 T5、T6 行选通管 T7、T8 列选通管静态MOS 6管基本存储电路

1. 基本存储电路 行选通和列选通信号为高电平时，T5、T6、T7、T8导通，选中该存储单元。写入时由数据线输入若数据线=1，T1 导通，T2 截止，A点电位被T4拉至高电位， A=1，B=0。若数据线＝0， T1截止，T2导通，A=0，B＝1。读出时 A、B点信号由T5、T6送出到数据线上。若A=1，B=0，则数据线=1。若A=0，B=1，则数据线=0。

D0 A0 A1 D1 . . . . . . . . . . . . Am-1 Dn-1 读/写控制逻辑片选通读/写选通 2. RAM 原理半导体存储器芯片通常由存储矩阵、单元地址译码、数据缓冲/驱动和读/写控制逻辑四部分组成。地址译码器数据缓冲器基本存储电路组成的存储矩阵（体）地址码的位数m与存储器得字数W的关系：W=2m

2. RAM原理 ，写入，读出，禁止 A3A2A1A0=0100时， 4＃被选中 A3A2A1A0＝1100时， 12＃被选中 16×1静态RAM原理图

3. SRAM 2114 10根地址线，可寻址210＝1K个存储单元； 4根I/O线，每个存储单元可存储4位二进制信息；芯片容量为：1K×4 Intel 2114 SRAM结构框图

4. SRAM读写时序 B点前提供CS信号，可减小存取时间。读周期时序

4. SRAM读写时序 地址状态达到稳定后，才能加入写脉冲。即B点后，写信号有效。写周期时序

二、动态RAM 1. 基本存储电路存储的信息是0还是1，由电容上是否充有电荷决定。读操作：破坏性读出，整个一行上所有的电容都会受到干扰，由刷新放大器对该行中个基本存储电路按读取的状态进行重写。写操作：输入数据被存入选中的存储单元，该行的其它存储单元址进行刷新。单管动态RAM 基本存储电路

2. DRAM 2118 Intel 2118 DRAM结构框图

3. DRAM 的刷新 将一个行地址发送给存储器器件，然后执行一次读操作，便可完成对选中的行中个基本存储电路的刷新。刷新可采用“集中”和“分散”两种方式。刷新周期：典型刷新周期为2ms。C=0.2pF, △U=1V，泄漏电流I＝10－10A，则有：刷新周期与读周期的区别： ⑴ 地址给出方式不同：读周期，地址来自地址总线；刷新周期，地址由刷新计数器提供。 ⑵ 读周期，每次选中一个存储单元；刷新周期，各单元的刷新可同时进行。 ⑶ 读周期，选中的存储单元的数据线与外部数据线相连；刷新周期，各存储单元的数据输出呈高阻状态，即片内数据线与外部数据线完全隔离。

7.1.3 只读存储器ROM 只读存储器(ROM, Read Only Memory）为数据非易失性器件，在正常工作时它存储的数据只能读出，不能随时写入，掉电后信息不丢失。 ROM通常用来存放常驻监控程序和固定代码，也常用于代码变换，存储各种输入/输出变量逻辑函数的真值表、符号等。按数据的写入方式可将ROM分为：掩模ROM、PROM、EPROM、E2PROM和FLASH ROM等。

一、掩模ROM 由厂家采用掩模工艺将信息存储在芯片中，一次性写入，永久保存，用户无法改变存储内容。字位结构：行线选择字，列线选择位跨接MOS管，该位信息为0；不跨接MOS管，该位信息为1。 4×4 MOS ROM

二、PROM 编程时，若要写入信息0，则相应位线送上低电平，晶体管导通，熔丝被烧断；若要写入1，则相应位线送高电平，晶体管截止，熔丝不被烧断。读操作时，若熔丝没有断，则位线被拉到Vcc高电平，读出信息为1。若熔丝被烧断，读出信息为0。熔丝在编程时一旦被烧断，不能再复原，因此只能进行一次编程。熔丝式PROM基本存储电路

三、EPROM 出厂时，信息为全1。要写入0，D和S间加25V的编程电压。紫外线擦除（光电流），全部擦除，不能只擦除个别单元。可以多次改写，但编程速度较慢。 P沟道FAMOS管基本存储电路 P沟道FAMOS管结构

四、E2PROM 一种可用特定电信号进行（在线）擦除和编程的ROM。自身有一个升压电路，使用正常的5V电源写入，写入会自动将原有内容擦除（内部的升压电路产生大电压和电流）。能在应用系统中进行在线读写，并可按字节进行擦除和改写。使用更加方便，但存取速度较慢（不能取代RAM，RAM的读写周期是60~100ns，EPROM的写入周期是50 ms，E2PROM的写入周期是1~10ms），价格较贵。程序调试过程中，使用E2PROM，调试通过后，存储到EPROM中。在工业控制领域，常使用EPROM存储监控程序。

7.1.5 高速缓存Cache 微机系统性能的提高不仅取决于CPU时钟频率，还与指令系统功能、信息在各个部件之间的传送速度、存储器的存取速度等因素有关。特别是CPU对内存的存取速度。 CPU与内存之间速度差异的解决办法有： 1. 插入等待周期，缺点：浪费CPU的能力。 2. 使用SRAM作存储器，缺点：系统成本大幅提高。 3.使用Cache，优点：既提高存取速度，又不使成本过高。

7.1.5 高速缓存Cache 一、操作基本原理 1. 基本思想程序执行时对存储器访问的局部性。（1）程序存储区：指令序列在内存的地址分布是连续的，且循环程序段和子程序段要重复执行多次，因此对存放代码的存储区的访问具有时间上集中分布的倾向。（2）数据存储区：对数组的存储和访问、工作单元的选择可使存储器的地址相对集中。

7.1.5 高速缓存Cache 一、操作基本原理 2. 操作方式把主存储器DRAM中的程序代码和数据区一块一块地复制到Cache中。 CPU在取指令和操作数时，首先在Cache中查找。若找到了，就从Cache中读取；若未找到，则从主存中读取。

7.1.5 高速缓存Cache 一、操作基本原理 3. 命中率 CPU在任意时刻从Cache中获取信息成功的概率。命中率越高，对提高CPU速度性能越有利。 Cache容量与命中率：（1）容量太小，会使命中率太低；（2）容量超过一定值后，命中率随容量增加不明显。高档微机采用两级或三级Cache（L1、L2和L3），其中L1或L1和L2集成在CPU内部。

7.1.5 高速缓存Cache 一、操作基本原理 4. Cache的实现——关联存储器由数据存储区和地址标志存储区两部分组成。数据存储区分成许多小的存储块，每个存储块可存储若干个字节。地址标志存储区为每个存储块配备一个若干位的地址标志，指明与之对应的存储块中的数据在主存储器中的地址。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 80486 CPU内部集成了8KB的高速Cache，用于存放指令和数据。 8KB的Cache采用4路成组相关式结构：分为4组，每组2KB，每组128行，每行是一个16字节的存储块。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 1. 地址标志区的内容每组有一个存放地址标志的SRAM，为128*22位，每行对应22位： 1位有效位（V）指示该行存储的信息是否有效； 21位地址标志存放改行存储的信息在主存储器中的物理地址的高21位（A31~A11）; 行号（0~127）对应于物理地址的A10~A4。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 2. 操作方式开机时Cache为空，CPU执行程序时读主存储器，读取的内容一方面提供给CPU，另一方面要将其内容按块（16字节）复制到Cache的某行，行号由物理地址的A10~A4决定。同时将高21位（A31~A11）登记在该行对应的地址标志中。此后，CPU每次读取主存储器时，首先去Cache中查找。若命中，则从Cache中读取；若未命中，则从主存储器中读取。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 3. 查找Cache的方式：先选行再选组（1）根据物理地址的A10~A4确定4个组中对应的行号；（2）将物理地址的A31~A11分别于4个组中对应行的地址标志的内容进行比较；（3）若某组对应行地址标志的内容与物理地址的A31~A11一致，则高速命中，该组的该行被选中。（4）按物理地址的A3~A0确定被选中行的16个字节的对应字节。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 4. READ周期在READ未命中周期，CPU从主存储器读取数据，其数据也被写入高速缓存的行组部分，数据拷贝到哪个组，应首先选中V位为0（无效）的组。常用最近最少算法（LRU）保留最近使用的指令和数据，替换以后使用可能性小的组。在READ命中周期中，CPU只从Cache读取数据。

7.1.5 高速缓存Cache 二、80486CPU内部Cache 5. WRITE周期在WRITE周期命中，数据一经写入Cache，修改后的这个行也将写到主存储器中，这种方式称为“通写”方式。在WRITE未命中周期，CPU只把数据写入主存储器。

7.2 存储器容量的扩展及与CPU的接口 在进行系统设计时，当单个存储器芯片的容量不能满足系统存储器要求时，需要将多个存储器芯片组合使用，这就是存储器容量的扩展。 CPU对存储器进行读/写操作，首先由地址总线给出地址信号，然后要发出有关进行读操作或写操作的控制信号，最后在数据总线上进行信息交流。因此，存储器与CPU的连接，要完成地址线、数据线和控制线的连接。

7.2.1 存储器容量的扩展 • 1. 位扩展 • 如果存储器芯片的位数小于存储器所要求的位数，就需要进行位扩展。 • 2. 字扩展 • 单片存储器芯片的容量总是有限的，需要用若干芯片组成容更大的存储器，称为字扩展。 • 3. 字位扩展 • 在构成一个实际的存储器时，往往需要同时进行位扩展和字扩展才能满足要求。

7.2.1 存储器容量的扩展 1K×4 SRAM组成4K×8存储器模块

7.2.1 存储器容量的扩展 存储器芯片组成存储器的芯片数计算公式：例如: 一个64KB的RAM存储器，若用动态RAM 2116（16K×1）芯片组成，则 64/16×8=32片；若用静态RAM 6116（2K×8）芯片组成，则 64/2×1=32 片。

7.2.2 数据线、地址线和读/写控制线的连接 ◆数据线的连接：存储器芯片的地址端Dn-1~D0可以直接和系统数据总线（DB）相应的数据位相连。 ◆地址线的连接：存储器芯片的地址端Am-1~A0可以直接和系统地址总线（AB），从A0开始的低位地址部分相应的地址线相连。

与 RD M/IO WR MEMR MEMW 与 7.2.2 数据线、地址线和读/写控制线的连接 ◆读/写控制线的连接：把CPU读/写操作控制信号(RD，WR和M/IO)进行逻辑组合，产生存储器读MEMR和存储器写MRMW信号，分别接存储器芯片的输出（读）允许OE和写允许WE信号。

7.2.3 片选信号的产生 ◆CPU对存储单元的寻址必须要保证其寻址惟一性。 ◆存储器单元寻址分两级进行：首先根据提供的片选地址码，通过存储器芯片外部译码电路，产生存储器芯片选通信号（CS/CE）；然后在片选信号有效的前提下，根据片内地址码由芯片内部译码电路，产生片内寻址，选中该芯片中（惟一的）一个存储单元。 ◆产生存储器片选信号的方法：线选法：简单、地址不连续，地址可能重叠。部分译码：高位地址线部分参加译码，地址可能重叠。全译码法：高位地址全部参加译码，地址连续唯一不重叠。

7.2.3 片选信号的产生 CPU地址线16位存储器地址线10位 MREQ为存储器请求信号全译码电路

7.2.4 8086系统中存储器的组成 8086微机中内存的奇偶分体 8086 CPU有20条地址线，可直接寻址1MB的内存地址空间。对内存的一次访存操作，既可处理一个16位字，也可只处理一个字节。 8086 CPU在组织1MB的存储器时，其空间实际上被分成两个512K的存储体，即“偶地址存储体”和“奇地址存储体”。 8086存储器组成原理图

7.2.4 8086系统中存储器组成 U1/U2：2764（8K×8 EPROM） U3/U4：6264（8K×8 SRAM） ROM地址 FC000H~FFFFFH RAM地址 00000H~03FFFH 8086最小方式系统存储器译码电路

7.2.4 8086系统中存储器组成 8086最小方式系统中16KB ROM和16KB RAM存储器逻辑图

7.3 存储器系统的层次组织 评价存储器性能的三大指标：高速度、大容量、低价格。这三个参数简接决定了存储器的用途和在系统中的位置。高档微机中的存储器系统采用“金字塔”的层次结构：从上到下，各种存储器的容量越来越大，价格越来越便宜，但存取速度越来越慢。

CPU内部 REG 第1层指令、数据栈第2层多级Cache（SRAM）第3层主存储器（DRAM）第4层第5层级联外部存储器（磁盘存储器等）脱机外部存储器（磁带、光盘等）第6层金字塔层次结构容量增大速度减慢价格降低

7.4 主存储器的组织 CPU通过系统总线与存储器控制器MCH（Memory Controller Hub）相连，MCH控制内存的所有操作，聚友网络集线器特性，承担双向直通传输任务，又称为“北桥”芯片. MCH与内存插槽之间的接口是存储器总线，有的系统只有一组存储器总线（单通道）；大多数系统有A\B两组存储器总线（双通道）。

7.4.1 内存芯片 一、芯片的位宽和容量芯片的存储器单元是一次读/写包括的所有基本电路。芯片的位宽是一次读/写的数据位数，即存储单元的位数。芯片的容量是芯片内总的基本存储电路的个数，即能存储的二进制位的总数，通常用Kb、Mb、Gb表示。容量=存储器单元数×位宽，也可表示为128K×8、512M×16、1G×8等。

7.4.1 内存芯片 二、芯片内的Bank组织存储器芯片通常分割成4个或8个行列数相同的存储矩阵，即子阵列，这种子阵列被称为Bank。对一个芯片进行存储单元选择时使用3个寻址变量：Bank选择、行选择和列选择。芯片的页：Bank内一行所包含的单元总和。

Rank就是由多个芯片并列形成的64位的存储单元，这些芯片受同一条片选信号CS控制。Rank是系统存储体的一个子存储体。Rank就是由多个芯片并列形成的64位的存储单元，这些芯片受同一条片选信号CS控制。Rank是系统存储体的一个子存储体。 7.4.2 存储器条和通道组织一、Rank的定义存储器编址到字节，即每个字节都有一个独立的地址码。现在多数系统的存储器总线的数据宽度为8个字节（64位），内存每次读写64位，即要求每个存储单元为64位，这需要多个芯片排列组成。

第七章 存储器系统
