实验八 旋光率的测量与 圆盘旋光仪

实验室. 实验八 旋光率的测量与 圆盘旋光仪. 开始上课. ● 了解圆盘旋光仪的构造及旋光率测量原理. 主讲 张 群. 学习要求. ● 学会圆盘旋光仪的使用及校正方法. 钠黄光. 平面偏振光. WZZ-2B 　自动旋光仪. WXG-4 　圆盘旋光仪. WZZ-T1 　投影式自动旋光仪. 起偏振器. ● 圆盘旋光仪的构造. 圆盘旋光仪. 旋光仪主要由起偏振器和检偏振器两部分组成。. ● 起偏振器. 检偏振器. 光源. 起偏振器是由尼科尔棱镜 (Nicol-prism) 构成，使各向振动的可见光起偏振。. ● 检偏振器.

may-saunders
Download Presentation

实验八 旋光率的测量与 圆盘旋光仪

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验室 实验八 旋光率的测量与圆盘旋光仪 开始上课 ●了解圆盘旋光仪的构造及旋光率测量原理 主讲 张 群 学习要求 ●学会圆盘旋光仪的使用及校正方法

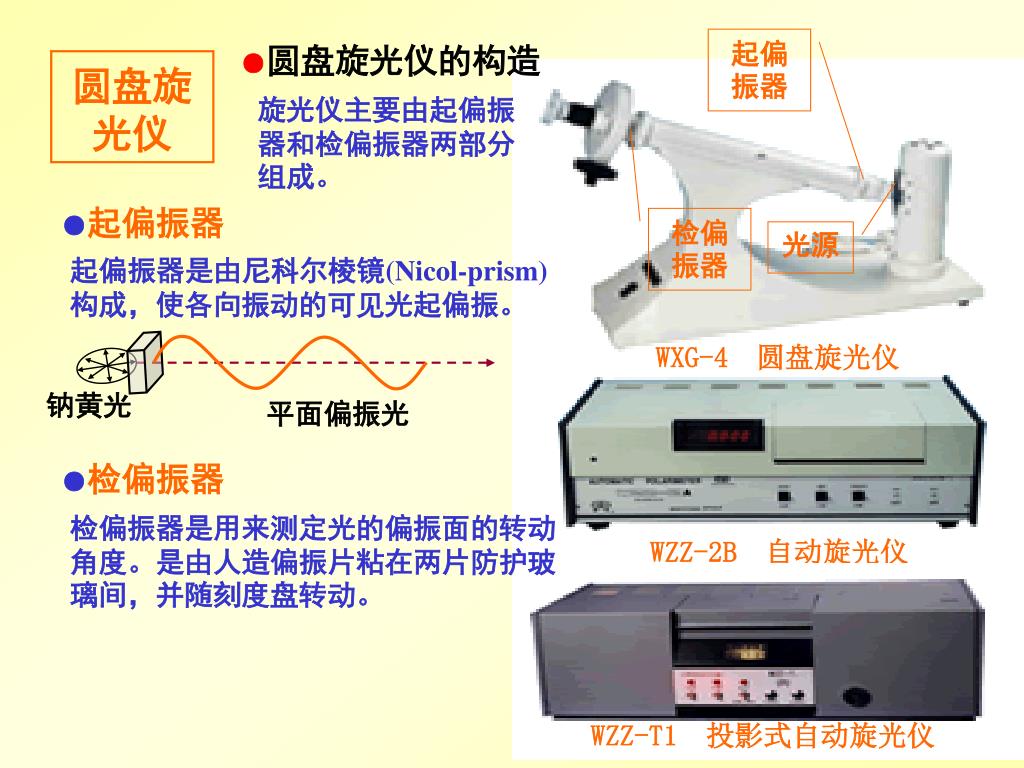

  2. 钠黄光 平面偏振光 WZZ-2B　自动旋光仪 WXG-4　圆盘旋光仪 WZZ-T1　投影式自动旋光仪 起偏振器 ●圆盘旋光仪的构造 圆盘旋光仪 旋光仪主要由起偏振器和检偏振器两部分组成。 ●起偏振器 检偏振器 光源 起偏振器是由尼科尔棱镜(Nicol-prism)构成，使各向振动的可见光起偏振。 ●检偏振器 检偏振器是用来测定光的偏振面的转动角度。是由人造偏振片粘在两片防护玻璃间，并随刻度盘转动。

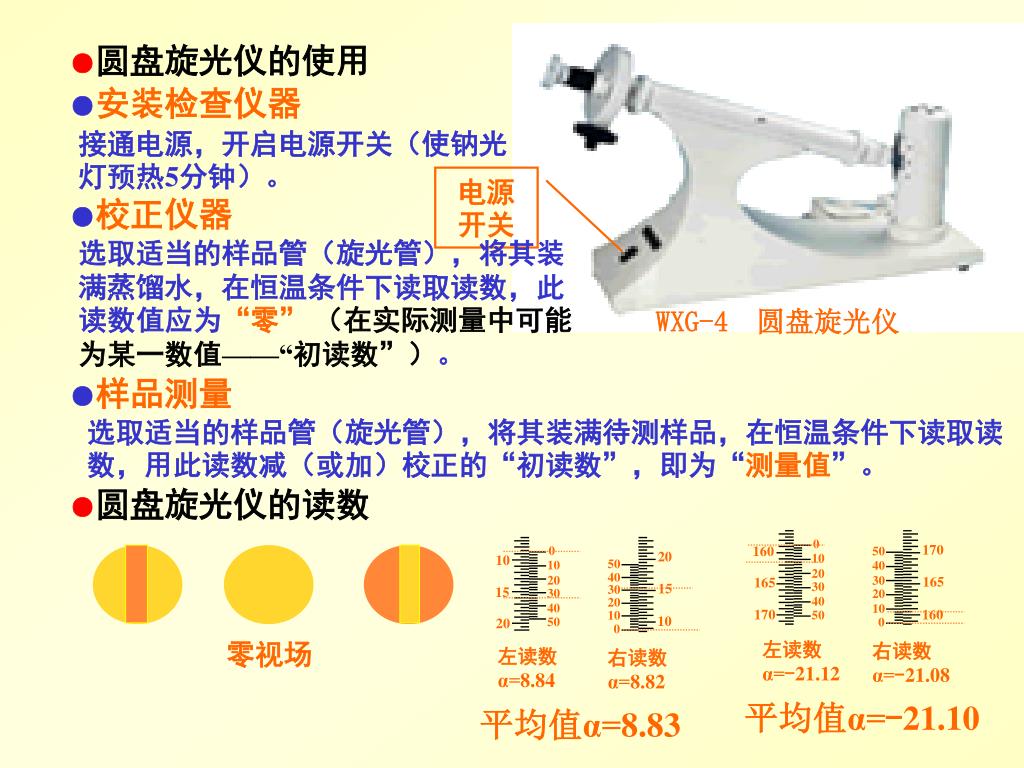

  3. 0 170 160 0 50 20 10 10 50 10 40 20 40 20 30 165 165 30 15 30 15 30 20 40 20 40 10 170 160 50 10 WXG-4　圆盘旋光仪 10 50 0 20 0 零视场 左读数 α=-21.12 右读数 α=-21.08 ●圆盘旋光仪的使用 ●安装检查仪器 接通电源，开启电源开关（使钠光灯预热5分钟）。 电源开关 ●校正仪器 选取适当的样品管（旋光管），将其装满蒸馏水，在恒温条件下读取读数，此读数值应为“零” （在实际测量中可能为某一数值——“初读数”）。 ●样品测量 选取适当的样品管（旋光管），将其装满待测样品，在恒温条件下读取读数，用此读数减（或加）校正的“初读数”，即为“测量值”。 ●圆盘旋光仪的读数 左读数 α=8.84 右读数 α=8.82 平均值α=-21.10 平均值α=8.83

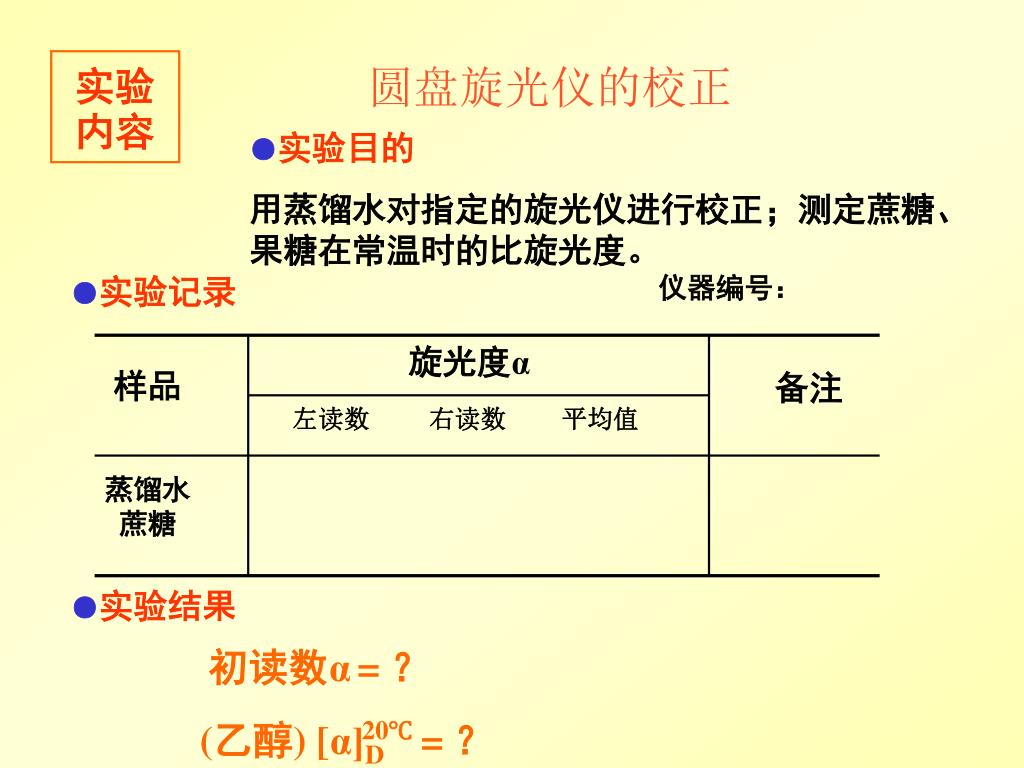

  4. ●实验记录 仪器编号： 旋光度α 样品 备注 左读数 右读数 平均值 蒸馏水 蔗糖 初读数α= ？ 20℃ (乙醇) [α]D= ？ 圆盘旋光仪的校正 实验内容 ●实验目的 用蒸馏水对指定的旋光仪进行校正；测定蔗糖、果糖在常温时的比旋光度。 ●实验结果

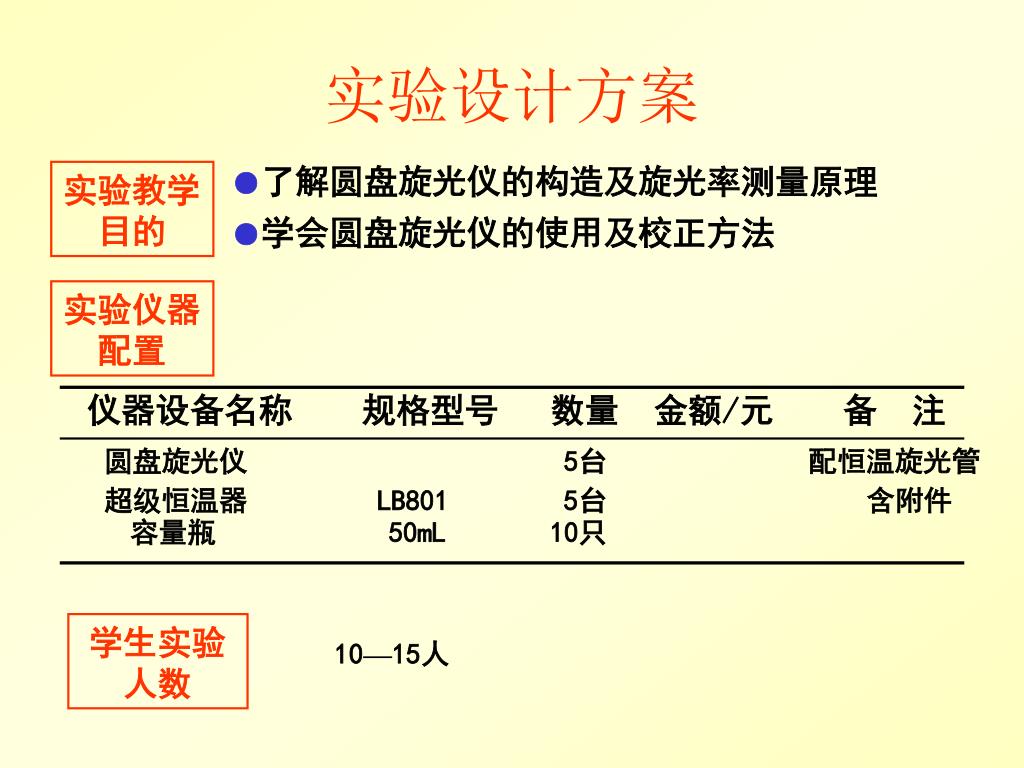

  5. ●了解圆盘旋光仪的构造及旋光率测量原理 实验教学目的 ●学会圆盘旋光仪的使用及校正方法 实验仪器配置 仪器设备名称 规格型号 数量 金额/元 备 注 圆盘旋光仪 5台 配恒温旋光管 超级恒温器 LB801 5台 含附件 容量瓶 50mL 10只 学生实验人数 10—15人 实验设计方案
