  1. iWeight—基于Msp430的智能体重系统 成员：周围、张宏伦、程旭

  2. iWeight，爱称重 • 体重数据忘了记录？ • 盲目称重，却没有科学指导？ • 枯燥无味，坚持不下去？

  3. 系统特色 • 采用超低功耗MSP430G2553芯片，极大保证了使用时间，成本低、体积小； • 充分利用板上开发资源，功能多、拓展性强； • 智能体重管理作为人体健康的重要部分，市场需求广泛； • 引入PC软件客户端，包含多用户操作和数据记录，体重管理更全面更智能。

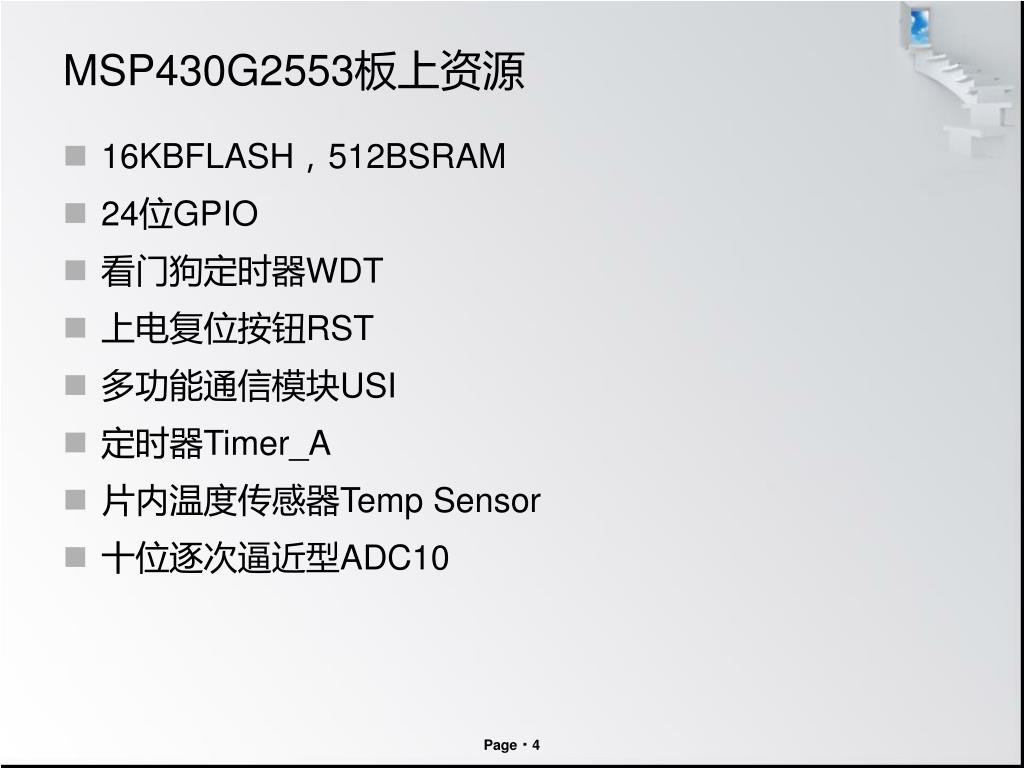

  4. MSP430G2553板上资源 • 16KBFLASH，512BSRAM • 24位GPIO • 看门狗定时器WDT • 上电复位按钮RST • 多功能通信模块USI • 定时器Timer_A • 片内温度传感器Temp Sensor • 十位逐次逼近型ADC10

  5. 系统设计 • 硬件部分 • 微处理器部分 • 软件部分

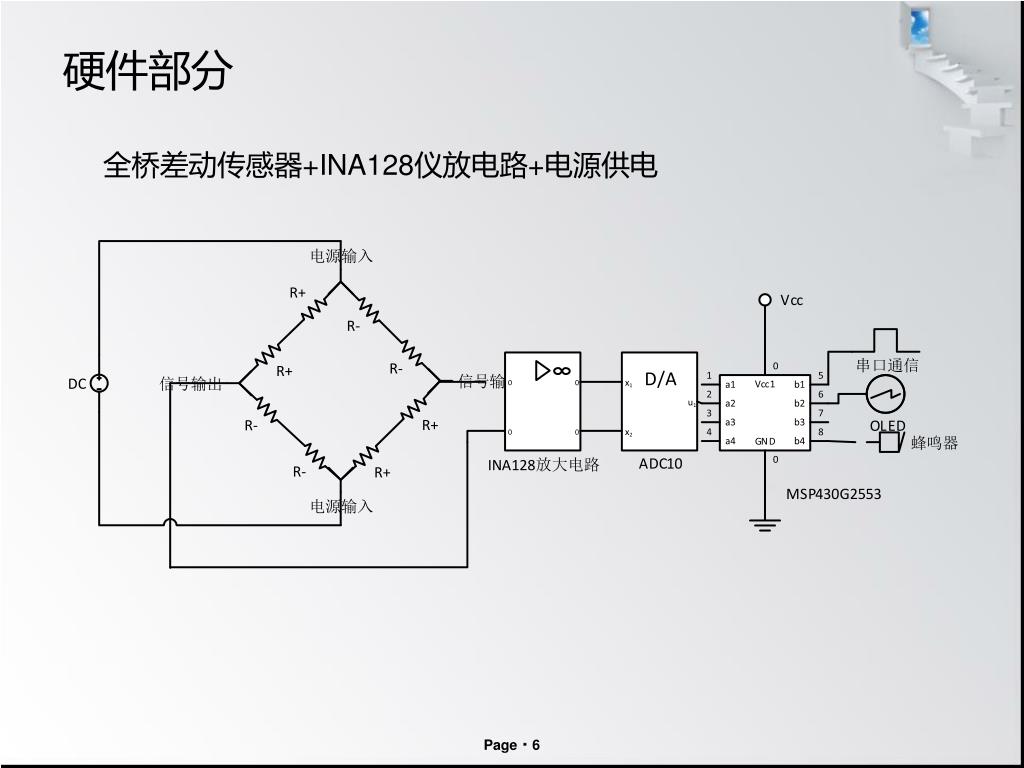

  6. 硬件部分 全桥差动传感器+INA128仪放电路+电源供电

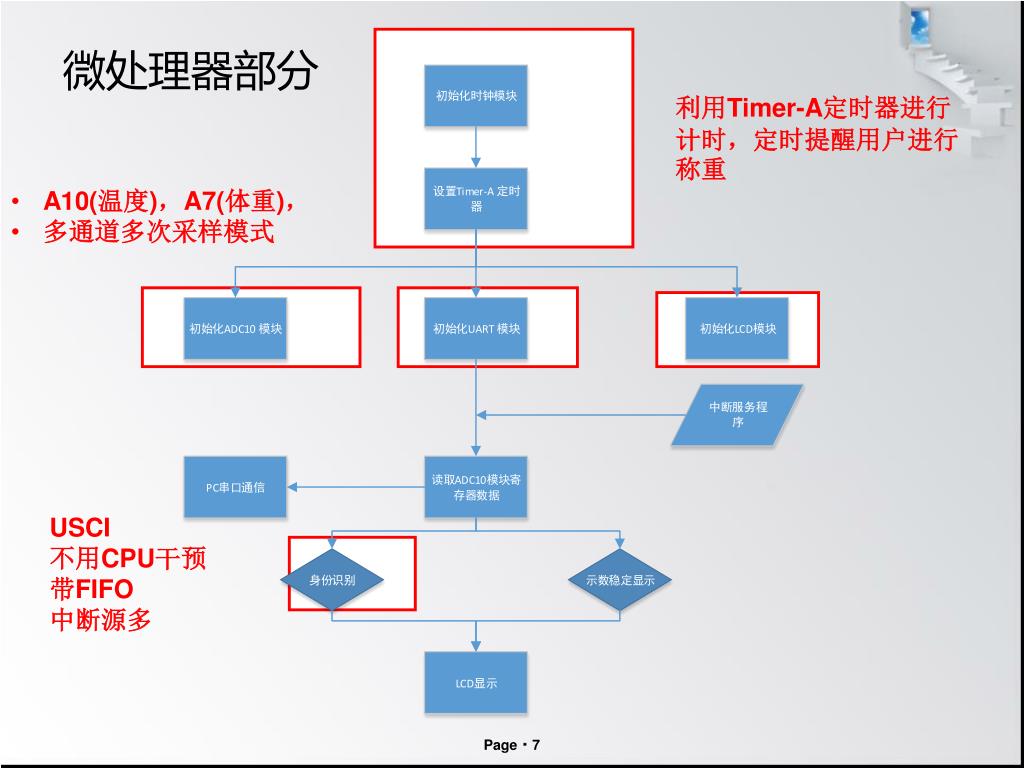

  7. 微处理器部分 利用Timer-A定时器进行计时，定时提醒用户进行称重 • A10(温度)，A7(体重)， • 多通道多次采样模式 USCI 不用CPU干预 带FIFO 中断源多

  8. 微处理器端的功能 身份识别 本地识别用户姓名 假设用户短期体重不会骤变，以5kg为阈值门限 Person1(dou)，Person2(lun)，stranger

  9. 软件部分 • Java语言+NetBeans IDE开发环境

  10. 最终产品

  11. 产品测试

  12. 应用领域 • 家庭成员体重状况监测 • 专业健身运动场所 • 学校、医院体检

  13. 未来目标 • 进一步降低成本，完善产品封装工作； • 补充新的电路结构使输出电压更为稳定； • 改进PC端程序代码，让界面更友好、功能更强大，合理管理数据的同时给出更加科学可靠的建议； • 开发iWeight手机客户端，让体重管理无时不在； • ............

  14. Q&A 谢谢！
