Учебное пособие

1. Учебное пособие Системы плезиохронной цифровой иерархии ПСМ – 18 и ТСМ - 32

2. Введение Последнее время все более широкое применение на железнодорожном транспорте находит применение волоконно-оптической связи и волоконно-оптические системы передачи синхронно-цифровой иерархии. Для технологического сигмента связи рекомендуется применять системы передачи плезиохронной цифровой иерархии,на выходе которых могут быть получены – первичный цифровой канал (ПЦК) со скоростью передачи информации 2048 кбит/с, третичный цифровой канал (ТЦК) со скоростью передачи информации 34368 кбит/с. В России разработаны и выпускаются целый ряд аппаратуры данного типа. В данной дипломной работе подробно рассматриваются принципы построения,состав оборудования,структурные схемы первичного сетевого модуля (ПСМ –18) и третичного сетевого модуля (ТСМ – 32), которые применяются на Свердловской железной дороге. Целью создания учебного пособия является формирование методического обеспечения по дисциплине “Цифровые системы передачи” с возможностью применения дистанционного обучения.

3. Оборудование временного группообразования в плезиохронных цифровых передачах Общие положения Цифровое группообразование может осуществляться синхронным или асинхронным способом. Устройства синхронного объединения проще, но при этом важным условием является синхронность и синфазность объединяемых цифровых сигналов. При асинхронном способе тактовые частоты объединяемых сигналов и группового сигнала асинхронны, причем низкоскоростные сигналы являются плезиохронными. Это означает, что сигналы передаются с одинаковой номинальной скоростью и разница между ними может быть только из-за нестабильности тактовых генераторов. Все ЦСП, применяемые при построении первичной сети связи, должны обеспечивать возможность работы в обоих режимах. Важным условием, выполняемым во всех ЦСП, в которых осуществляется временное группообразование, является соблюдение принципа “прозрачности” систем высшего уровня иерархии для систем более низкого уровня.этот принцип заключается в том, что в системах высшего уровня на структуру объединяемых цифровых сигналов не накладывают никаких ограничений. Последние должны передаваться по групповым трактам высших уровней без каких-либо изменений их структуры.

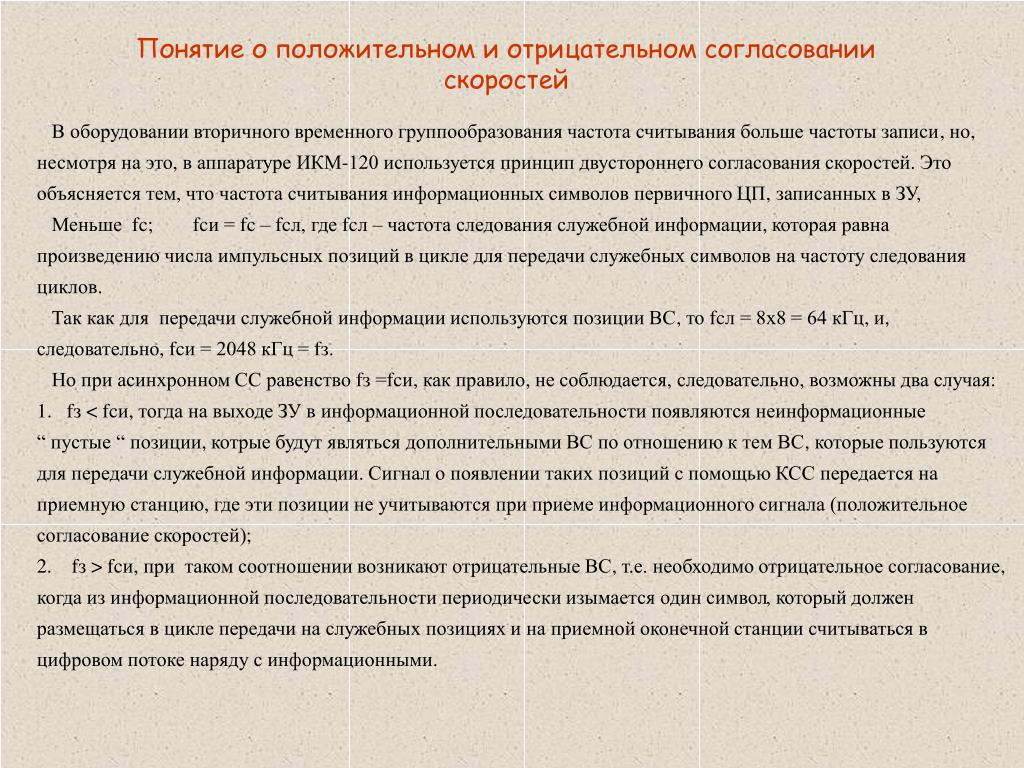

4. Понятие о положительном и отрицательном согласовании скоростей • В оборудовании вторичного временного группообразования частота считывания больше частоты записи, но, несмотря на это, в аппаратуре ИКМ-120 используется принцип двустороннего согласования скоростей. Это объясняется тем, что частота считывания информационных символов первичного ЦП, записанных в ЗУ, • Меньше fc; fcи = fc – fcл, где fcл – частота следования служебной информации, которая равна произведению числа импульсных позиций в цикле для передачи служебных символов на частоту следования циклов. • Так как для передачи служебной информации используются позиции ВС, то fcл = 8х8 = 64 кГц, и, следовательно,fcи = 2048 кГц = fз. • Но при асинхронном СС равенство fз =fcи, как правило, не соблюдается, следовательно, возможны два случая: • fз <fcи, тогда на выходе ЗУ в информационной последовательности появляются неинформационные • “ пустые “ позиции, котрые будут являться дополнительными ВС по отношению к тем ВС, которые пользуются для передачи служебной информации. Сигнал о появлении таких позиций с помощью КСС передается на приемную станцию, где эти позиции не учитываются при приеме информационного сигнала (положительное согласование скоростей); • 2. fз > fcи, при таком соотношении возникают отрицательные ВС, т.е. необходимо отрицательное согласование, когда из информационной последовательности периодически изымается один символ, который должен размещаться в цикле передачи на служебных позициях и на приемной оконечной станции считываться в цифровом потоке наряду с информационными.

5. Описание работы комплекта вторичного временного группообразования (КВВГ) Комплект КВВГ(рисунок1) состоит из: генератора задающего ГЗ-В, двух блоков генераторного оборудования ГО-В, четырех блоков асинхронного сопряжения передачи АС-Пер, блоков вторичного стыка передачи ВС-Пер и приема ВС-Пр, приемника синхросигнала ПС-В,четырех блоков асинхронного сопряжения приёма АС-Пр, блока контроля достоверности КД-В, контроля и сигнализации КС-В, блоков преобразователя напряжения на 50В АС Пер 1 И 1 ЗУ ПС Пер ПС Пр ЗУ Или 1 fc или нет ВД 20480кбит/с нет 8448 кГц + - ФАПЧ Или 2 Пер КСС ВС Пер + - Пр КСС ВС Пр 2 2 АС Пер ПС-В ФГС АС Пр ВУ 3 3 АС Пр АС Пер 4 4 АС Пер АС Пр 8448 кГц 8448 кГц ГО-В ГО - В ГЗ - В Рисунок 1.- Структурная схема комплекта вторичного временного группообразования (КВВГ)

6. Описание работы комплекта вторичного временного группообразования (КВВГ) ПН-50, стабилизатора напряжения на 12В СН2х12/0,4 и двух стабилизаторов напряжения на 5В СН-5/3. Четыре первичных цифровых потока поступают на блоки асинхронного сопряжения передачи АС-Пер. вход каждого блока оборудован устройствам первичного стыка приема ПС Пр, в котором биполярный код преобразуется в униполярный и выделяется тактовая чистота 2048 кГц, с помощью которой первичный ЦП АС Пер 1 И 1 ЗУ ПС Пер ПС Пр ЗУ Или 1 fc или нет ВД 20480кбит/с нет 8448 кГц + - ФАПЧ Или 2 Пер КСС ВС Пер + - Пр КСС ВС Пр 2 2 АС Пер ПС-В ФГС АС Пр ВУ 3 3 АС Пр АС Пер 4 4 АС Пер АС Пр 8448 кГц 8448 кГц ГО-В ГО - В ГЗ - В Рисунок 1.- Структурная схема комплекта вторичного временного группообразования (КВВГ)

7. Описание работы комплекта вторичного временного группообразования (КВВГ) записывается в ЗУ. Считывание с частотой 2112 кГц приводит к появлению временных сдвигов. Для группирования ВС в соответствии с требуемой структурой цикла в ЗУ предусмотрены дополнительные ячейки памяти. Для определения необходимости положительного или отрицательного согласования скоростей в блоке АС Пер. постоянно контролируется временной интервал между импульсами записи Ас Пр АС Пер 1 И 1 ЗУ ПС Пер ПС Пр ЗУ Или 1 fc или нет ВД 20480кбит/с нет 8448 кГц + - ФАПЧ Или 2 Пер КСС ВС Пер + - Пр КСС ВС Пр 2 2 АС Пер ПС-В ФГС АС Пр ВУ 3 3 АС Пр АС Пер 4 4 АС Пер АС Пр 8448 кГц 8448 кГц ГО-В ГО - В ГЗ - В Рисунок 1.- Структурная схема комплекта вторичного временного группообразования (КВВГ)

8. и считывания. Сигналы считывания и управления записью поступают на вход временного детектора ВД. Если указанный интервал находится в допустимых пределах, то сигнал на выходе ВД отсутствует и скорости не согласовываются. Достижение той или иной границы временного интервала свидетельствует о появлении неоднородности и, следовательно, о необходимости положительного или отрицательного СС. При этом от ВД к передатчику команд согласования скоростей Пер КСС передается соответствующий сигнал. По этому сигналу в Пер КСС вырабатываются команды согласования скоростей, которые с помощью схемы объединения вставляются в цифровой поток на отведенные им в цикле передачи импульсные позиции. После формирования КСС,соответствующих положительному или отрицательному СС, сигналами Пер КСС запрещается импульс считывания поступающего от ГО Пер с помощью логического элемента НЕТ на ИП 3-3 или осуществляется дополнительное считывание информационного символа первичного потока сигналом Пер КСС через элементы ИЛИ 1 и НЕТ. При этом дополнительный информационный символ появится на позиции ИП 2-3 цикла передачи.При формировании импульсов согласования скоростей требуемый интервал между импульсами записи и считывания восстанавливается. Сигналы от четырех блоков АС Пер поступают на входы блока вторичного стыка передачи ВС Пер, где в формирователе группового сигнала ФГС осуществляется посимвольное объединение четырех цифровых потоков и служебных сигналов. После объединения в выходном устройстве ВУ блока ВС Пер вторичный цифровой поток, представленный в униполярном двоичном коде, преобразуется в биполярный линейный код высокой плотности единиц КВП – 3, который поступает на СЛО в комплект линейного тракта или в комплект временного группообразования более высокого уровня (ТВГ). На приеме групповой сигнал со стойки СЛО – 1 или из комплекта ТВГ поступает на вход блока вторичного стыка приёма ВС Пр, где преобразуется из биполярного кода КВП – 3 в униполярный код. Затем групповой сигнал поступает в блок приёмника синхросигнала ПС – В. Приёмник синхросигнала обеспечивает синхронную работу передающего и приемного тракта КВВГ. В случае нарушения синхронизации в этом устройстве находится

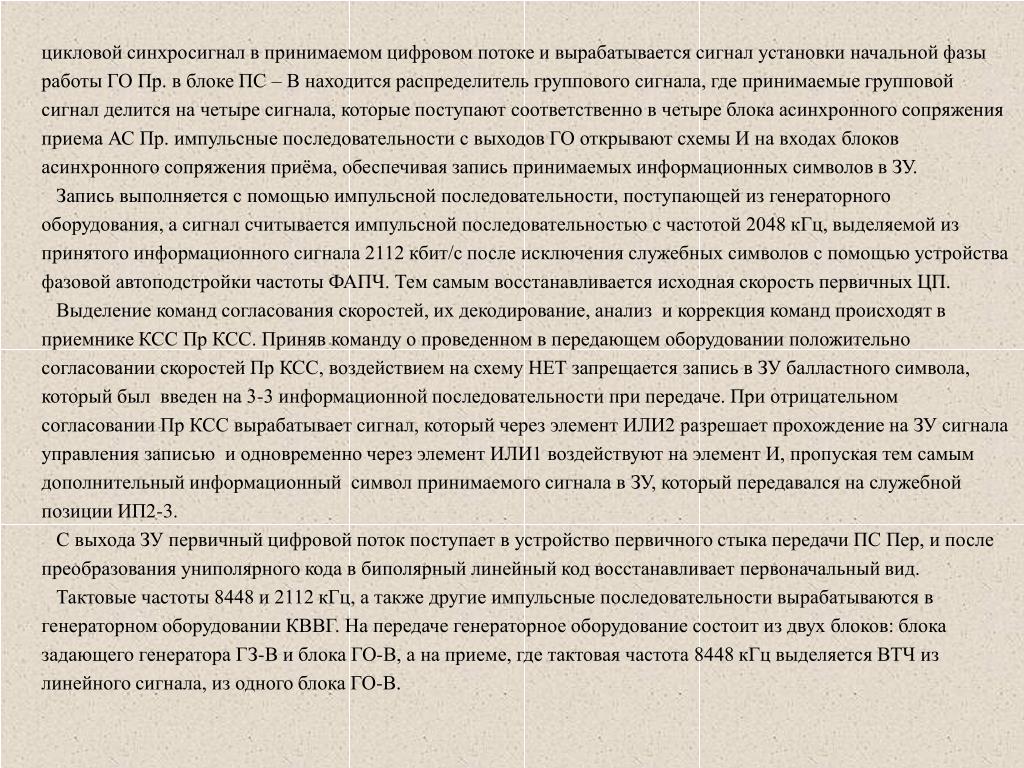

9. цикловой синхросигнал в принимаемом цифровом потоке и вырабатывается сигнал установки начальной фазы работы ГО Пр. в блоке ПС – В находится распределитель группового сигнала, где принимаемые групповой сигнал делится на четыре сигнала, которые поступают соответственно в четыре блока асинхронного сопряжения приема АС Пр. импульсные последовательности с выходов ГО открывают схемы И на входах блоков асинхронного сопряжения приёма, обеспечивая запись принимаемых информационных символов в ЗУ. Запись выполняется с помощью импульсной последовательности, поступающей из генераторного оборудования, а сигнал считывается импульсной последовательностью с частотой 2048 кГц, выделяемой из принятого информационного сигнала 2112 кбит/с после исключения служебных символов с помощью устройства фазовой автоподстройки частоты ФАПЧ. Тем самым восстанавливается исходная скорость первичных ЦП. Выделение команд согласования скоростей, их декодирование, анализ и коррекция команд происходят в приемнике КСС Пр КСС. Приняв команду о проведенном в передающем оборудовании положительно согласовании скоростей Пр КСС, воздействием на схему НЕТ запрещается запись в ЗУ балластного символа, который был введен на 3-3 информационной последовательности при передаче. При отрицательном согласовании Пр КСС вырабатывает сигнал, который через элемент ИЛИ2 разрешает прохождение на ЗУ сигнала управления записью и одновременно через элемент ИЛИ1 воздействуют на элемент И, пропуская тем самым дополнительный информационный символ принимаемого сигнала в ЗУ, который передавался на служебной позиции ИП2-3. С выхода ЗУ первичный цифровой поток поступает в устройство первичного стыка передачи ПС Пер, и после преобразования униполярного кода в биполярный линейный код восстанавливает первоначальный вид. Тактовые частоты 8448 и 2112 кГц, а также другие импульсные последовательности вырабатываются в генераторном оборудовании КВВГ. На передаче генераторное оборудование состоит из двух блоков: блока задающего генератора ГЗ-В и блока ГО-В, а на приеме, где тактовая частота 8448 кГц выделяется ВТЧ из линейного сигнала, из одного блока ГО-В.

10. Первичный сетевой модуль (ПСМ-18)

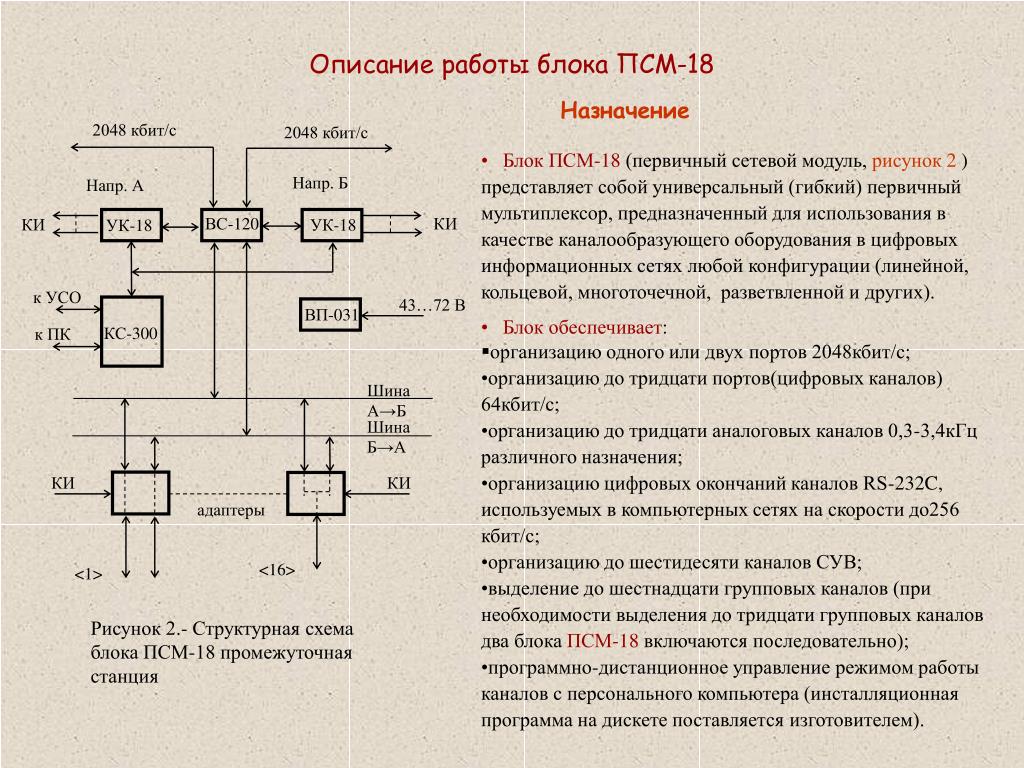

11. Описание работы блока ПСМ-18 Назначение 2048 кбит/с 2048 кбит/с • Блок ПСМ-18 (первичный сетевой модуль, рисунок 2 ) представляет собой универсальный (гибкий) первичный мультиплексор, предназначенный для использования в качестве каналообразующего оборудования в цифровых информационных сетях любой конфигурации (линейной, кольцевой, многоточечной, разветвленной и других). • Блок обеспечивает: • организацию одного или двух портов 2048кбит/с; • организацию до тридцати портов(цифровых каналов) 64кбит/с; • организацию до тридцати аналоговых каналов 0,3-3,4кГц различного назначения; • организацию цифровых окончаний каналов RS-232C, используемых в компьютерных сетях на скорости до256 кбит/с; • организацию до шестидесяти каналов СУВ; • выделение до шестнадцати групповых каналов (при необходимости выделения до тридцати групповых каналов два блока ПСМ-18 включаются последовательно); • программно-дистанционное управление режимом работы каналов с персонального компьютера (инсталляционная программа на дискете поставляется изготовителем). Напр. Б Напр. А ВС-120 КИ КИ УК-18 УК-18 к УСО 43…72 В ВП-031 КС-300 к ПК Шина А→Б Шина Б→А КИ КИ адаптеры <16> <1> Рисунок 2.-Структурная схема блока ПСМ-18 промежуточная станция

12. Описание работы блока ПСМ-18 Назначение 2048 кбит/с 2048 кбит/с • Указанные выше порты удовлетворяют требованиям стандартов МЭС-Т G703 и др.Каналы блока могут использоваться в трех режимах: оконечном, групповом и транзитном. • Цифровые каналы блока могут объединяться по два или четыре и организовывать порты со скоростью 128кбит/с и 256кбит/с. • Блок предназначен для эксплуатации в отапливаемых помещениях в условиях: • температура окружающей среды от 5 до 40°С; • относительная влажность воздуха до 80% при температуре до 25°С; • атмосферное давление до 6´104 Па (450 мм рт. ст.). • Электропитание блока осуществляется от источника постоянного тока напряжением от 43 до 72В с заземленным плюсом. Псофометрическое напряжение пульсаций источника не должно превышать 0.005В. • Блок сохраняет свои параметры после пребывания при температуре плюс50°С и минус50°С. Напр. Б Напр. А ВС-120 КИ КИ УК-18 УК-18 к УСО 43…72 В ВП-031 КС-300 к ПК Шина А→Б Шина Б→А КИ КИ адаптеры <16> <1> Рисунок 2.- Структурная схема блока ПСМ-18 промежуточная станция

13. Основные технические данные • Параметры первичных портов следующие: • тактовая частота цифрового сигнала - 2048000±100Гц; • код сигнала - HDB-3; • сопротивление (симметричное) - 120Ом; • пиковое напряжение импульса - (3 ± 0,3)В; • пиковое напряжение пробела - (0 ± 0,3)В; • длительность импульса - (244± 25)нс; • затухание входной цепи - не более 6дБ на частоте 1024кГц. • Структура цикла первичных портов: • длина цикла - 256бит; • частота повторения циклов - 8000Гц; • длина канального интервала - 8бит; • цикловой синхросигнал - 0011011 в КИО цикла и "1" в Р2 КИО следующего цикла. • Структура сверхцикла первичных портов: • длина сверхцикла - 16циклов; • частота повторения сверхциклов - 500Гц; • длина сверхциклового канального интервала - 4бит в КИ16; • сверхцикловый синхросигнал - 0000 в Р1-Р4 КИ16 в цикле "0" сверхцикла.

14. Основные технические данные • Четырехпроводные окончания аналоговых каналов имеют следующие номинальные уровни (платы КО-12): • на входе - минус 13 дБ, минус 3,5 дБ; • на выходе - плюс 4 дБ, минус 3,5 дБ. • Точность установки уровней находится в пределах ±0,5дБ. • Предусмотрен вариант плат КО-12 с уровнями на входе плюс 4дБ и на выходе минус 13дБ, используемый при организации транзитных соединений. • Двухпроводный канал имеет остаточное затухание (4 ± 0,5)дБ при подаче на вход канала измерительного уровня 0дБ. • Канал передачи СУВ включается (замыкается) при подаче на его вход тока более2,4 мА, при этом ток выходной цепи не превышает 85мА при напряжении, приложенном к выходной цепи не более 72В. • Предусмотрена также организация канала, управляемого замыканием шлейфа разговорных проводов. При замыкании шлейфа, ток по нему должен быть не менее 2мА. При замыкании шлейфа включается направление передачи канала, при разомкнутом шлейфе направление передачи канала отключено. В состав блока входят платы ПА-15 и ПА-16, обеспечивающие включение телефонных аппаратов через канал в АТС со следующими параметрами: • ток питания микрофона при сопротивлении абонентского шлейфа до 1000Ом -не менее 20мА; • напряжение источника вызывного сигнала на сопротивлении 1000Ом -от 30 до 90В; • входное сопротивление приемника вызывного сигнала от АТС -не менее 6500Ом;

15. Основные технические данные • ток в сторону АТС при сопротивлении станционного шлейфа 750Ом -(25±10)мА. • Плата ВС-612 позволяет организовать цифровые каналы в активном и пассивном режиме.Окончание канала может быть как противонаправленным, так и сонаправленным, что обеспечивает организацию оконечных каналов и транзитное соединение каналов на станциях со следующими параметрами: • скорость передачи -64кбит/с; • код квазитроичный с чередованием полярности; • амплитуда импульсов на нагрузке 120Ом -(1±0,1)В; • затухание входной цепи на частоте 32кГц -от 0 до 3дБ. • Плата позволяет дополнительно организовать два канала СУВ. • Плата ВС-781 позволяет организовать цифровые каналы для компьютерных сетей с интерфейсом RS-232С по стандарту МСЭ V.28. • Конструкция блока - однорядная кассета БНК-4. • Кассета предназначена для установки в унифицированный стоечный каркас СКУ. • Вес кассеты с полным комплектом адаптеров не более 15 кг. • Мощность, потребляемая полностью оснащенным блоком ПСМ-18 от первичного источника, не превышает 20Вт.

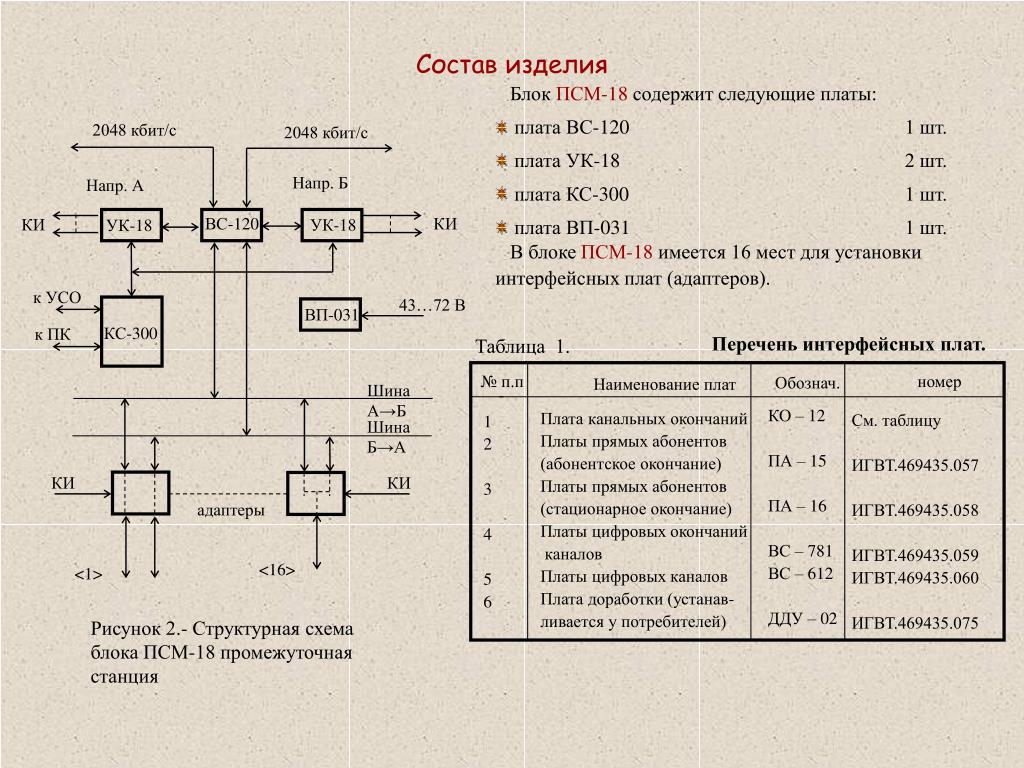

16. Состав изделия • Блок ПСМ-18 содержит следующие платы: • плата ВС-120 1 шт. • плата УК-18 2 шт. • плата КС-300 1 шт. • плата ВП-031 1 шт. • В блоке ПСМ-18 имеется 16 мест для установки интерфейсных плат (адаптеров). 2048 кбит/с 2048 кбит/с Напр. Б Напр. А ВС-120 КИ КИ УК-18 УК-18 к УСО 43…72 В ВП-031 КС-300 к ПК Перечень интерфейсных плат. Таблица 1. № п.п номер Обознач. Наименование плат Шина А→Б КО – 12 ПА – 15 ПА – 16 ВС – 781 ВС – 612 ДДУ – 02 Плата канальных окончаний Платы прямых абонентов (абонентское окончание) Платы прямых абонентов (стационарное окончание) Платы цифровых окончаний каналов Платы цифровых каналов Плата доработки (устанав- ливается у потребителей) См. таблицу ИГВТ.469435.057 ИГВТ.469435.058 ИГВТ.469435.059 ИГВТ.469435.060 ИГВТ.469435.075 1 2 3 4 5 6 Шина Б→А КИ КИ адаптеры <16> <1> Рисунок 2.- Структурная схема блока ПСМ-18 промежуточная станция

17. Состав изделия Платы КО – 12 Таблица 2. Номер платы Окончание каналов Уровни (дБ) Управление Колич. Тип Вход Выход

18. Состав изделия В состав блока входят комплект монтажных частей к блоку ПСМ – 18 и к входящим в него интерфейсным платам, а также руководство по эксплуатации (РЭ) и паспорт. Блок в соответствии с заказом или проектом укомплектовывается интерфейсными платами, состав которых приведе в таблицах 1 и 2. платы позволяют получить аналоговые и цифровые окончания каналов любого назначения. Интерфейсные платы (адапторы) могут поставляться отдельно для дальнейшего укомплектования блока. Состав адаптора расширяется по мере появления новых требований и разработки новых плат.

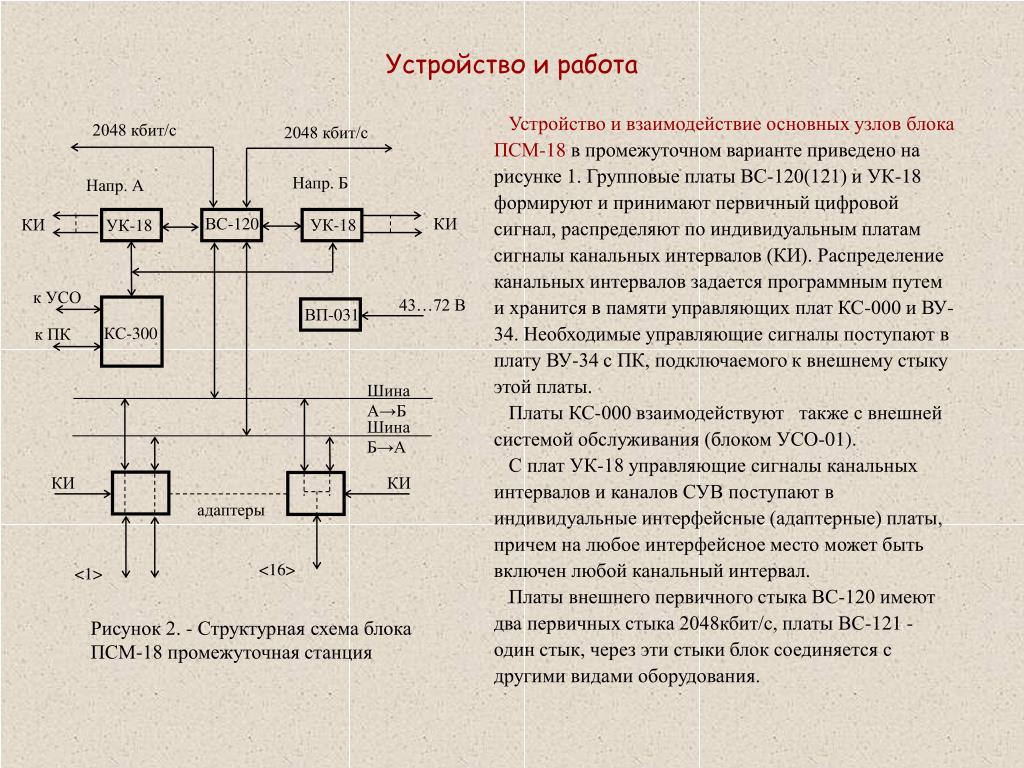

19. Устройство и работа Устройство и взаимодействие основных узлов блока ПСМ-18 в промежуточном варианте приведено на рисунке 1. Групповые платы ВС-120(121) и УК-18 формируют и принимают первичный цифровой сигнал, распределяют по индивидуальным платам сигналы канальных интервалов (КИ). Распределение канальных интервалов задается программным путем и хранится в памяти управляющих плат КС-000 и ВУ-34. Необходимые управляющие сигналы поступают в плату ВУ-34 с ПК, подключаемого к внешнему стыку этой платы. Платы КС-000 взаимодействуют также с внешней системой обслуживания (блоком УСО-01). С плат УК-18 управляющие сигналы канальных интервалов и каналов СУВ поступают в индивидуальные интерфейсные (адаптерные) платы, причем на любое интерфейсное место может быть включен любой канальный интервал. Платы внешнего первичного стыка ВС-120 имеют два первичных стыка 2048кбит/с, платы ВС-121 - один стык, через эти стыки блок соединяется с другими видами оборудования. 2048 кбит/с 2048 кбит/с Напр. Б Напр. А ВС-120 КИ КИ УК-18 УК-18 к УСО 43…72 В ВП-031 КС-300 к ПК Шина А→Б Шина Б→А КИ КИ адаптеры <16> <1> Рисунок 2. - Структурная схема блока ПСМ-18 промежуточная станция

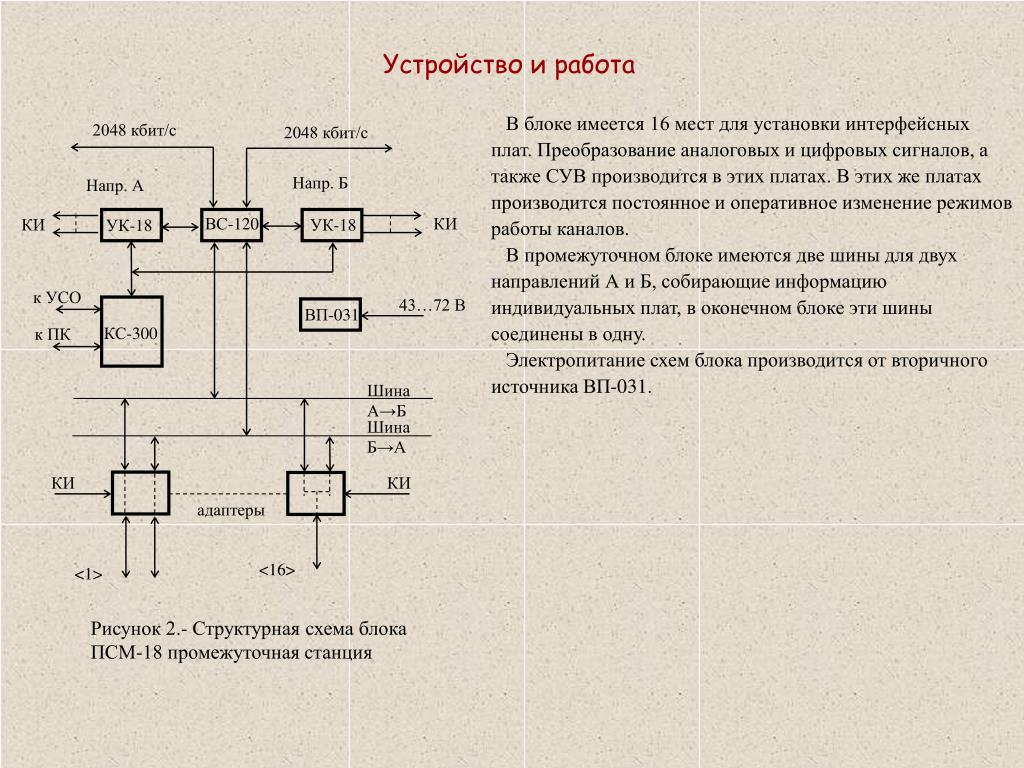

20. Устройство и работа В блоке имеется 16 мест для установки интерфейсных плат. Преобразование аналоговых и цифровых сигналов, а также СУВ производится в этих платах. В этих же платах производится постоянное и оперативное изменение режимов работы каналов. В промежуточном блоке имеются две шины для двух направлений А и Б, собирающие информацию индивидуальных плат, в оконечном блоке эти шины соединены в одну. Электропитание схем блока производится от вторичного источника ВП-031. 2048 кбит/с 2048 кбит/с Напр. Б Напр. А ВС-120 КИ КИ УК-18 УК-18 к УСО 43…72 В ВП-031 КС-300 к ПК Шина А→Б Шина Б→А КИ КИ адаптеры <16> <1> Рисунок 2.- Структурная схема блока ПСМ-18 промежуточная станция

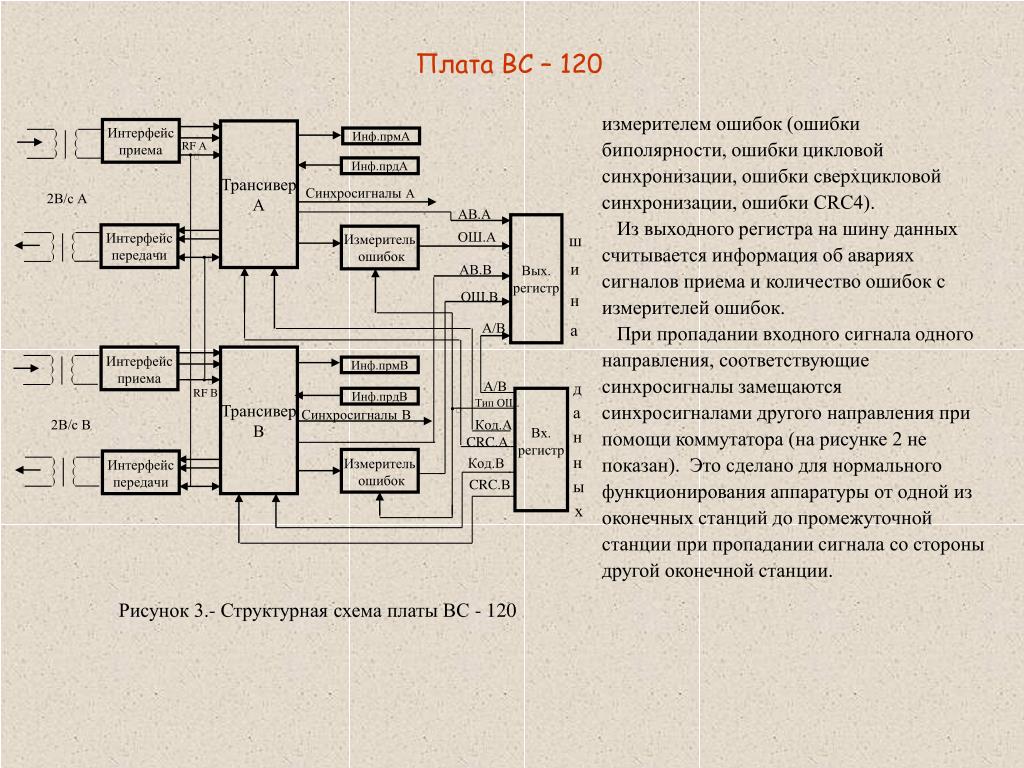

21. Описание и работа плат Плата ВС-120 Плата ВС-120 предназначена для организации двух стандартных стыков со скоростью 2048 кбит/с (Рек. G703 МСЭ-Т) на промежуточных станциях аппаратуры. Структурная схема платы приведена на рисунке 3. Для каждого направления на плате имеется два линейных трансформатора (прием и передача), интерфейс приема, интерфейс передачи, трансивер, измеритель ошибок. Кроме того, плата содержит входной и выходной регистры. Линейные трансформаторы обеспечивают симметричные вход и выход станционного регенератора. Интерфейс приема из входного квазитроичного сигнала формирует биполярные импульсы приема и выделяет тактовую частоту приема 2048кГц (RF), которая в то же время является тактовой частотой передачи другого направления. Интерфейс передачи из биполярных импульсов передачи формирует квазитроичный сигнал передачи. Интерфейс приема ( ) Трансивер А Инф.прмА ) ( RF А ( ) i Инф.прдА Синхросигналы А 2В/с А АВ.А ОШ.А ( ) ш Интерфейс передачи Измеритель ошибок ) ( ( ) i и Вых. регистр АВ.В ОШ.В н А/В а ( ) Интерфейс приема Трансивер В ) ( Инф.прмВ ( ) i А/В д RF В Инф.прдВ Тип ОШ. а i Синхросигналы В 2В/с В Код.А н Вх. регистр CRC.А н ( ) Код.В Измеритель ошибок Интерфейс передачи ) ( ( ) CRC.В ы х Рисунок 3.- Структурная схема платы ВС - 120

22. Плата ВС – 120 Передающая часть трансивера преобразует сигнал в коде NRZ c информационной шины передачи в биполярные импульсы передачи и формирует синхрогруппу. Приемная часть трансивера осуществляет обратное преобразование. Трансивер выделяет необходимые синхросигналы для других плат аппаратуры. Трансивер также выделяет аварийные сигналы приема (пропадание сигнала, отсутствие цикловой и сверхцикловой синхронизации, нарушение CRC4 и др.) и ошибки в приемном сигнале.Измеритель ошибок подсчитывает количество ошибок в сигнале приема. В приемный регистр записывается информация для выбора режимов работы других узлов платы: -выбор контролируемого направления (А или В), -выбор кода работы трансивера (AMI или DB3), -включение в трансивере процедуры CRC4, -выбор типа ошибок, подсчитываемых Интерфейс приема ( ) Трансивер А Инф.прмА ) ( RF А ( ) i Инф.прдА Синхросигналы А 2В/с А АВ.А ОШ.А ( ) ш Интерфейс передачи Измеритель ошибок ) ( ( ) i и Вых. регистр АВ.В ОШ.В н А/В а ( ) Интерфейс приема Трансивер В ) ( Инф.прмВ ( ) i А/В д RF В Инф.прдВ Тип ОШ. а i Синхросигналы В 2В/с В Код.А н Вх. регистр CRC.А н ( ) Код.В Измеритель ошибок Интерфейс передачи ) ( ( ) CRC.В ы х Рисунок 3.- Структурная схема платы ВС - 120

23. Плата ВС – 120 измерителем ошибок (ошибки биполярности, ошибки цикловой синхронизации, ошибки сверхцикловой синхронизации, ошибки CRC4). Из выходного регистра на шину данных считывается информация об авариях сигналов приема и количество ошибок с измерителей ошибок. При пропадании входного сигнала одного направления, соответствующие синхросигналы замещаются синхросигналами другого направления при помощи коммутатора (на рисунке 2 не показан). Это сделано для нормального функционирования аппаратуры от одной из оконечных станций до промежуточной станции при пропадании сигнала со стороны другой оконечной станции. Интерфейс приема ( ) Трансивер А Инф.прмА ) ( RF А ( ) i Инф.прдА Синхросигналы А 2В/с А АВ.А ОШ.А ( ) ш Интерфейс передачи Измеритель ошибок ) ( ( ) i и Вых. регистр АВ.В ОШ.В н А/В а ( ) Интерфейс приема Трансивер В ) ( Инф.прмВ ( ) i А/В д RF В Инф.прдВ Тип ОШ. а i Синхросигналы В 2В/с В Код.А н Вх. регистр CRC.А н ( ) Код.В Измеритель ошибок Интерфейс передачи ) ( ( ) CRC.В ы х Рисунок 3.- Структурная схема платы ВС - 120

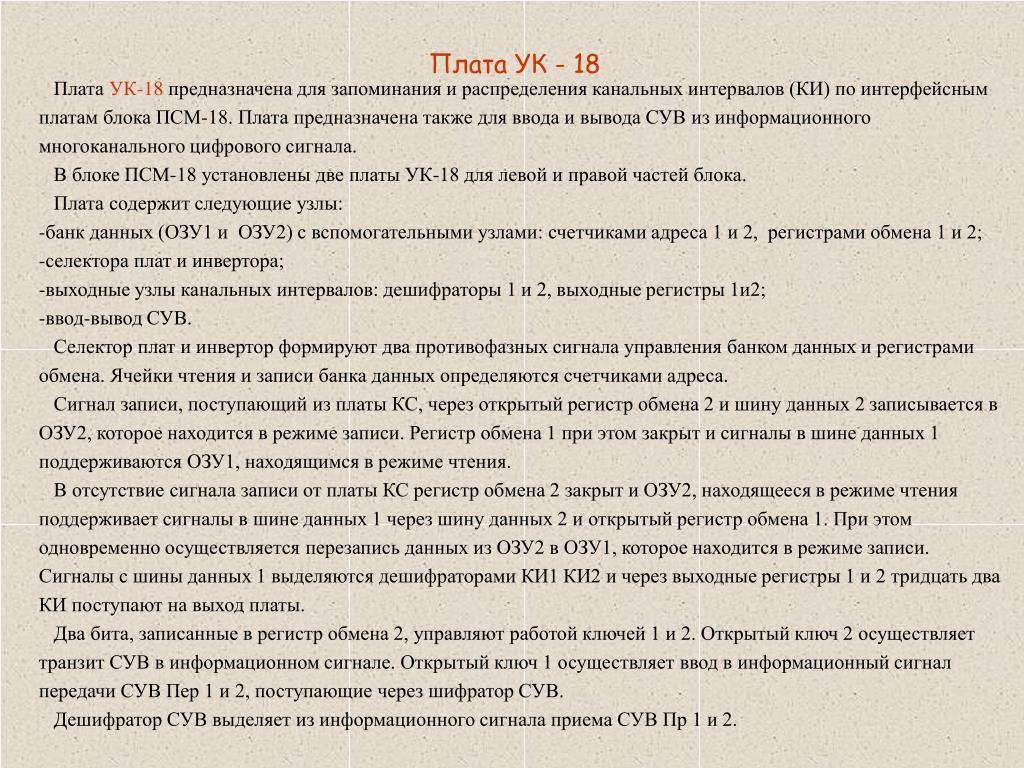

24. Плата УК - 18 Плата УК-18 предназначена для запоминания и распределения канальных интервалов (КИ) по интерфейсным платам блока ПСМ-18. Плата предназначена также для ввода и вывода СУВ из информационного многоканального цифрового сигнала. В блоке ПСМ-18 установлены две платы УК-18 для левой и правой частей блока. Плата содержит следующие узлы: -банк данных (ОЗУ1 и ОЗУ2) с вспомогательными узлами: счетчиками адреса 1 и 2, регистрами обмена 1 и 2; -селектора плат и инвертора; -выходные узлы канальных интервалов: дешифраторы 1 и 2, выходные регистры 1и2; -ввод-вывод СУВ. Селектор плат и инвертор формируют два противофазных сигнала управления банком данных и регистрами обмена. Ячейки чтения и записи банка данных определяются счетчиками адреса. Сигнал записи, поступающий из платы КС, через открытый регистр обмена 2 и шину данных 2 записывается в ОЗУ2, которое находится в режиме записи. Регистр обмена 1 при этом закрыт и сигналы в шине данных 1 поддерживаются ОЗУ1, находящимся в режиме чтения. В отсутствие сигнала записи от платы КС регистр обмена 2 закрыт и ОЗУ2, находящееся в режиме чтения поддерживает сигналы в шине данных 1 через шину данных 2 и открытый регистр обмена 1. При этом одновременно осуществляется перезапись данных из ОЗУ2 в ОЗУ1, которое находится в режиме записи. Сигналы с шины данных 1 выделяются дешифраторами КИ1 КИ2 и через выходные регистры 1 и 2 тридцать два КИ поступают на выход платы. Два бита, записанные в регистр обмена 2, управляют работой ключей 1 и 2. Открытый ключ 2 осуществляет транзит СУВ в информационном сигнале. Открытый ключ 1 осуществляет ввод в информационный сигнал передачи СУВ Пер 1 и 2, поступающие через шифратор СУВ. Дешифратор СУВ выделяет из информационного сигнала приема СУВ Пр 1 и 2.

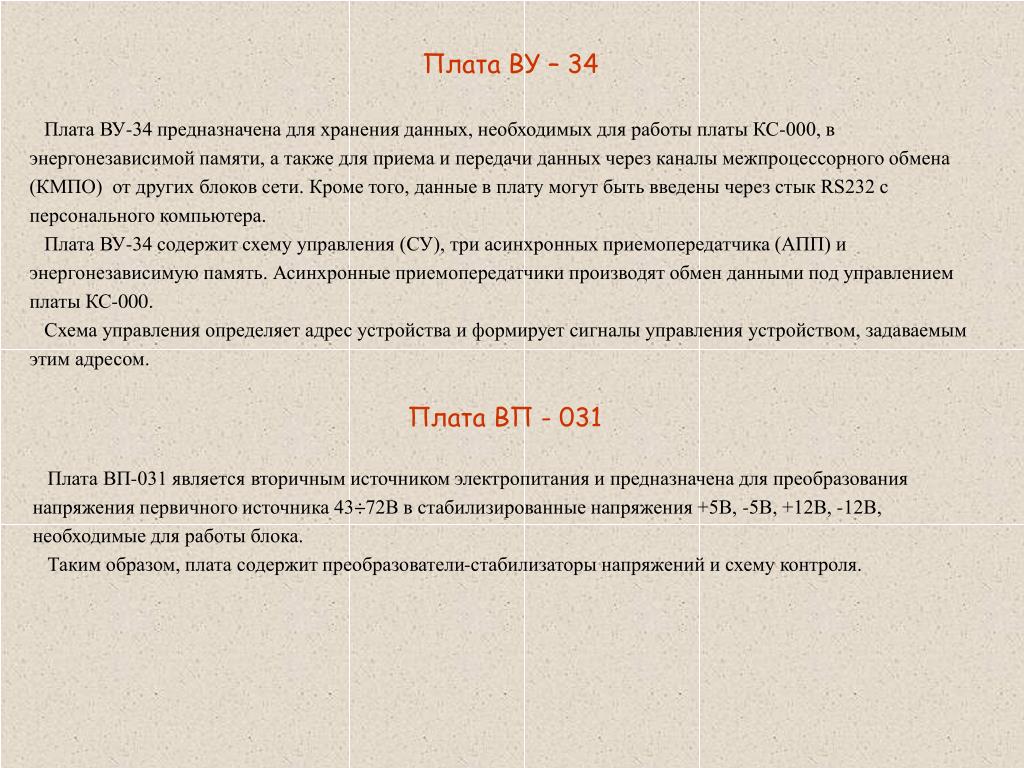

25. Плата ВУ – 34 Плата ВУ-34 предназначена для хранения данных, необходимых для работы платы КС-000, в энергонезависимой памяти, а также для приема и передачи данных через каналы межпроцессорного обмена (КМПО) от других блоков сети. Кроме того, данные в плату могут быть введены через стык RS232 с персонального компьютера. Плата ВУ-34 содержит схему управления (СУ), три асинхронных приемопередатчика (АПП) и энергонезависимую память. Асинхронные приемопередатчики производят обмен данными под управлением платы КС-000. Схема управления определяет адрес устройства и формирует сигналы управления устройством, задаваемым этим адресом. Плата ВП - 031 Плата ВП-031 является вторичным источником электропитания и предназначена для преобразования напряжения первичного источника 43÷72В в стабилизированные напряжения +5В, -5В, +12В, -12В, необходимые для работы блока. Таким образом, плата содержит преобразователи-стабилизаторы напряжений и схему контроля.

26. Плата КО – 12 Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит Плата КО-12 (рисунок 4 ) предназначена для организации аналоговых каналов ТЧ со стандартными окончаниями и уровнями (см. таблицу 1). Кроме того, плата обеспечивает передачу и прием сигналов управления каналами и СУВ. Плата содержит два канальных окончания, но в зависимости от режима использования, может иметь два или один вход-выход канала ТЧ. SD 3 Инф.ПРДА Инф.ПРМВ i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор SA 1 SA 2 i i Аналоговый сумматор i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

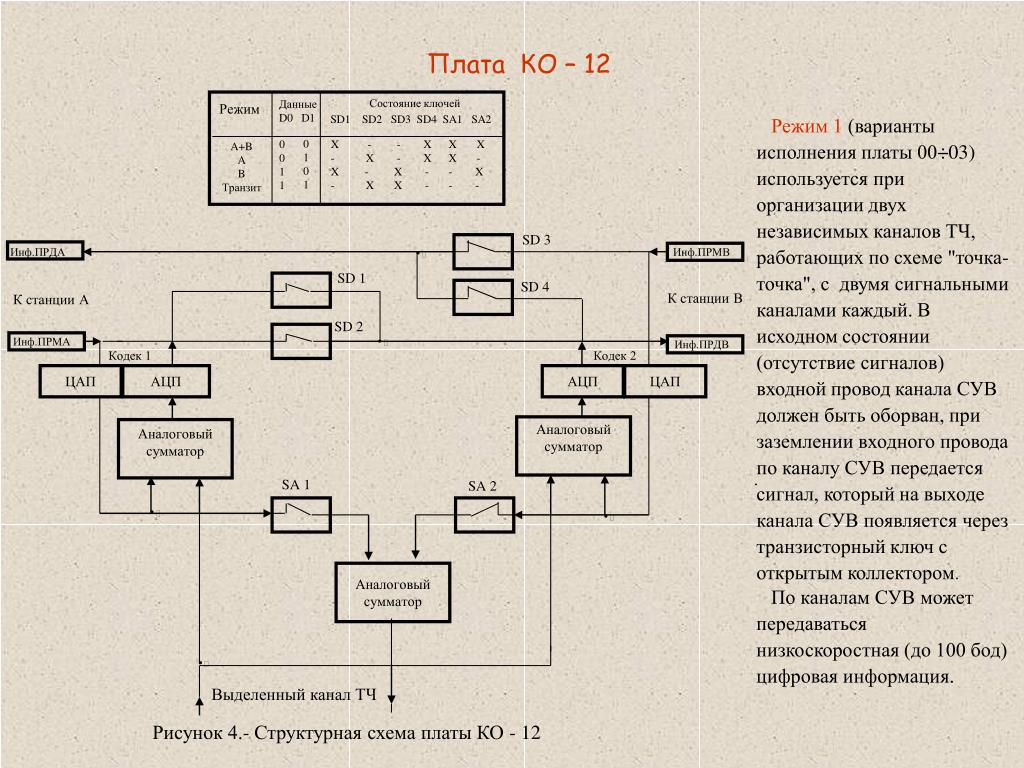

27. Плата КО – 12 Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 Режим 1 (варианты исполнения платы 00÷03) используется при организации двух независимых каналов ТЧ, работающих по схеме "точка-точка", с двумя сигнальными каналами каждый. В исходном состоянии (отсутствие сигналов) входной провод канала СУВ должен быть оборван, при заземлении входного провода по каналу СУВ передается сигнал, который на выходе канала СУВ появляется через транзисторный ключ с открытым коллектором. 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит SD 3 Инф.ПРДА Инф.ПРМВ i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор . SA 1 SA 2 i i Аналоговый сумматор • По каналам СУВ может передаваться низкоскоростная (до 100 бод) цифровая информация. i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

28. Плата КО - 12 Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит Таким образом, при установке всех плат блока ПСМ-18 в режиме 1, блок представляет собой каналообразующее оконечное оборудование на 30 каналов ТЧ с Е-М окончаниями 60и сигнальных каналов. Уровни каналов ТЧ позволяют осуществить оконечное или транзитное включение этих каналов. Режим 2 (варианты исполнения платы 04, 05, 06, 11) используются для организации групповых каналов, работающих по многоточечной схеме. SD 3 Инф.ПРДА Инф.ПРМВ . i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор SA 1 SA 2 i i Аналоговый сумматор i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

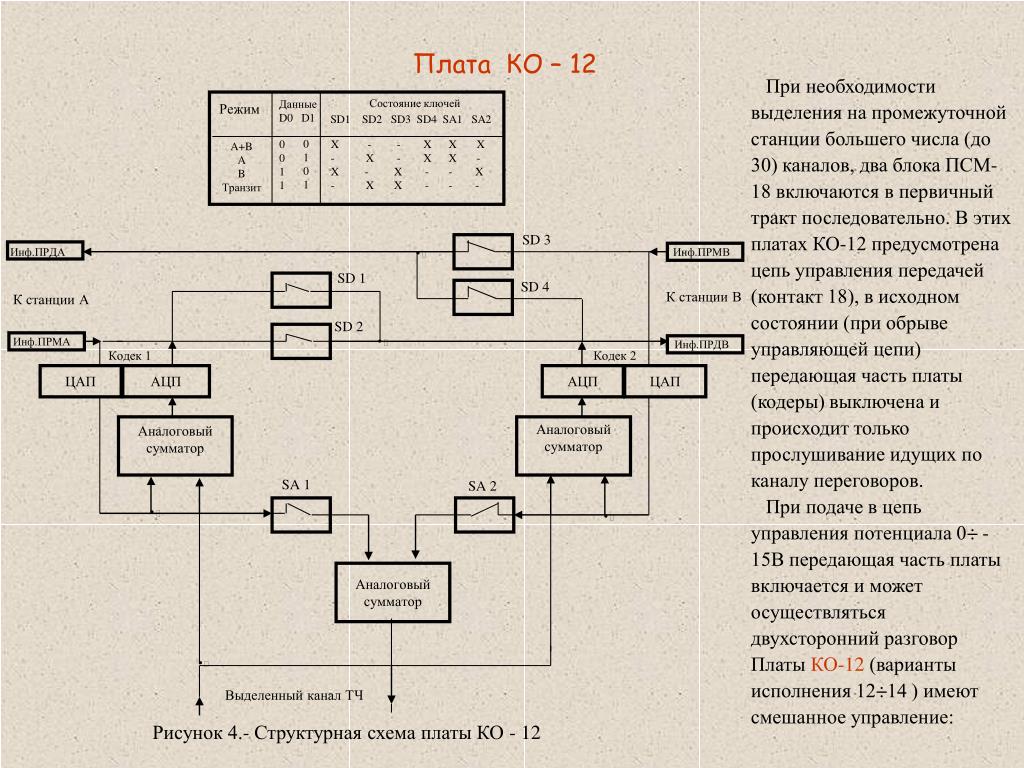

29. При необходимости выделения на промежуточной станции большего числа (до 30) каналов, два блока ПСМ-18 включаются в первичный тракт последовательно. В этих платах КО-12 предусмотрена цепь управления передачей (контакт 18), в исходном состоянии (при обрыве управляющей цепи) передающая часть платы (кодеры) выключена и происходит только прослушивание идущих по каналу переговоров. При подаче в цепь управления потенциала 0÷ -15В передающая часть платы включается и может осуществляться двухсторонний разговор Платы КО-12 (варианты исполнения 12÷14 ) имеют смешанное управление: Плата КО – 12 Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит SD 3 Инф.ПРДА Инф.ПРМВ i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор SA 1 SA 2 i i Аналоговый сумматор i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

30. Плата КО – 12 -управление передачей канала по цепи управления, аналогично управлению в платах КО-12 (варианты 04 ÷ 06,11); -приемная часть канала СУВ, которая может использоваться для дистанционного управления оборудованием потребителей, например, радиостанциями. Платы КО-12, работающие в режиме 2 (именно такой режим показан на рисунке ), могут дистанционно управляться по общей шине для работы в одном из следующих режимов: -А+В- групповой режим (основной); -А или В- оконечный режим в направлении А или В; -транзит. Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит SD 3 Инф.ПРДА Инф.ПРМВ i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор SA 1 SA 2 i i Аналоговый сумматор i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

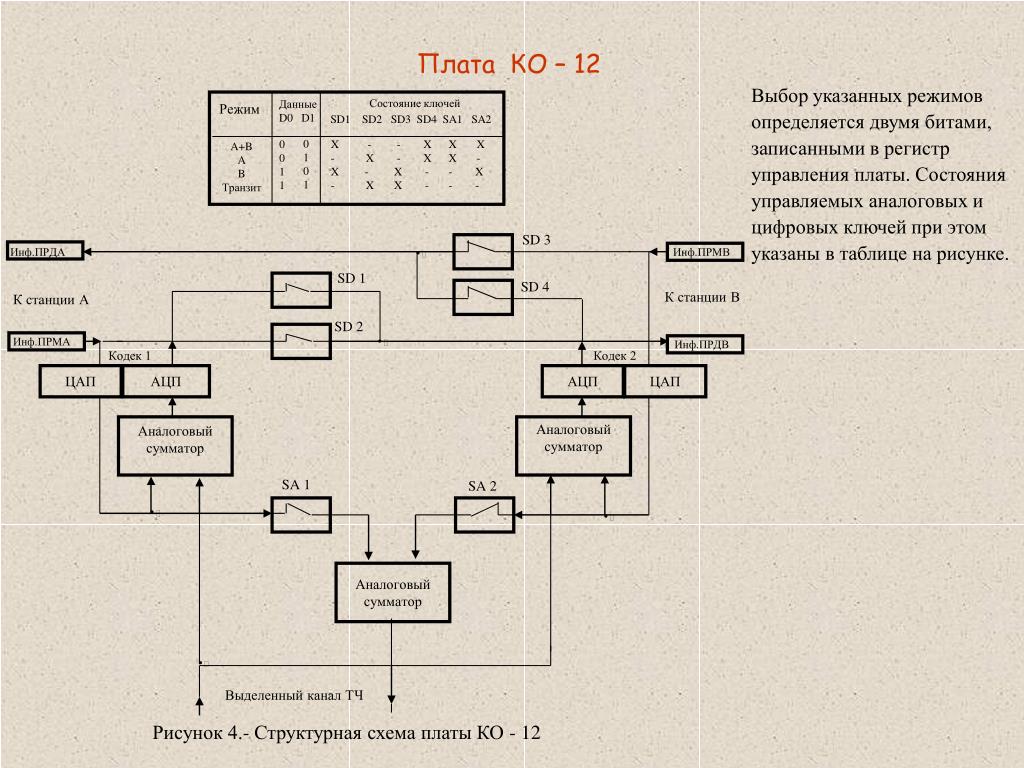

31. Плата КО – 12 Выбор указанных режимов определяется двумя битами, записанными в регистр управления платы. Состояния управляемых аналоговых и цифровых ключей при этом указаны в таблице на рисунке. Состояние ключей Данные D0 D1 Режим SD1 SD2 SD3 SD4 SA1 SA2 0 1 0 1 0 0 1 1 X - - X X X - X - X X - X - X - - X - X X - - - A+B A B Транзит SD 3 Инф.ПРДА Инф.ПРМВ i SD 1 SD 4 К станции В К станции А SD 2 Инф.ПРМА i Инф.ПРДВ Кодек 1 Кодек 2 ЦАП АЦП АЦП ЦАП Аналоговый сумматор Аналоговый сумматор SA 1 SA 2 i i Аналоговый сумматор i Выделенный канал ТЧ Рисунок 4.- Структурная схема платы КО - 12

32. Плата ПА – 15 Плата ПА-15 предназначена для подключения аналоговых абонентских линий к аппаратуре. Структурная схема платы приведена на рисунке 5. Плата включает в себя два линейных абонентских комплекта, генератор вызова, преобразователь напряжения и приемопередатчик СУВ. Каждый линейный комплект А1, А2 содержит генератор постоянного тока, электронный дроссель, датчик тока, вызывной и разговорный ключи, разделительные трансформатор и конденсатор, дифсистему, кодек, логические элементы. Генератор тока формирует фиксированный ток 25±5мА в абонентской 1 А1 С 3 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ вызывной Ключ разговорный Генератор тока I=25мА Электронный дроссель -48В Преобраз., напряж. +60В -170В 1 Датчик тока -60В -48 В 1 & Генератор вызова 40Вэфф 5 вызов 6 Приемопе- редатчик СУВ Сув Прма Сув.Прда шлейф 7 Сув.Прмв Сув.Прдв 7дб0 0дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 5.- Структурная схема платы ПА - 15

33. Плата ПА – 15 линии (АЛ) при замкнутом шлейфе независимо от ее длины. Электронный дроссель обеспечивает требуемое значение затухания асимметрии двухпроводного тракта для разговорных сигналов. Датчик тока определяет состояние АЛ по току (шлейф замкнут или разомкнут). В режиме разомкнутого шлейфа между проводами АЛ устанавливается напряжение около 42В. Если абонент в это время снимает микротелефонную трубку (МТ), то датчик тока формирует сигнал ШЛЕЙФ. При поступлении сигнала ВЫЗОВ вызывной ключ 1 А1 С 3 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ вызывной Ключ разговорный Генератор тока I=25мА Электронный дроссель -48В Преобраз., напряж. +60В -170В 1 Датчик тока -60В -48 В 1 & Генератор вызова 40Вэфф 5 вызов 6 Приемопе- редатчик СУВ Сув Прма Сув.Прда шлейф 7 Сув.Прмв Сув.Прдв 7дб0 0дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 5.- Структурная схема платы ПА - 15

34. Плата ПА - 15 1 А1 С 3 подключает к АЛ напряжение вызова от генератора вызова. Если абонент в это время снимает МТ, то вызывной ключ выключается сигналом датчика тока через схему И и формируется сигнал ШЛЕЙФ. При появлении сигнала ШЛЕЙФ разговорный ключ подключает АЛ через разделительные конденсатор и трансформатор к дифсистеме. Дифсистема обеспечивает согласование двухпроводного окончания с четырехпроводным и развязку между выходом тракта приема и входом тракта передачи. 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ вызывной Ключ разговорный Генератор тока I=25мА Электронный дроссель -48В Преобраз., напряж. +60В -170В 1 Датчик тока -60В -48 В 1 & Генератор вызова 40Вэфф 5 вызов 6 Приемопе- редатчик СУВ Сув Прма Сув.Прда шлейф 7 Сув.Прмв Сув.Прдв 7дб0 0дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 5.- Структурная схема платы ПА - 15

35. Плата ПА - 15 АЦП и ЦАП кодека осуществляют аналого-цифровое и цифро-аналоговое преобразование речевого сигнала. Приемопередатчик СУВ обеспечивает взаимодействие двух линейных абонентских комплектов с общей шиной СУВ. Преобразователь напряжения из входного нестабилизированного напряжения 42÷72В формирует стабилизированные напряжения -48В для питания АЛ и -170В для питания генератора вызова. Генератор вызова формирует синусоидальный сигнал с напряжением не менее 40Вэфф и частотой 25Гц. 1 А1 С 3 Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ вызывной Ключ разговорный Генератор тока I=25мА Электронный дроссель -48В Преобраз., напряж. +60В -170В 1 Датчик тока -60В -48 В 1 & Генератор вызова 40Вэфф 5 вызов 6 Приемопе- редатчик СУВ Сув Прма Сув.Прда шлейф 7 Сув.Прмв Сув.Прдв 7дб0 0дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 5.- Структурная схема платы ПА - 15

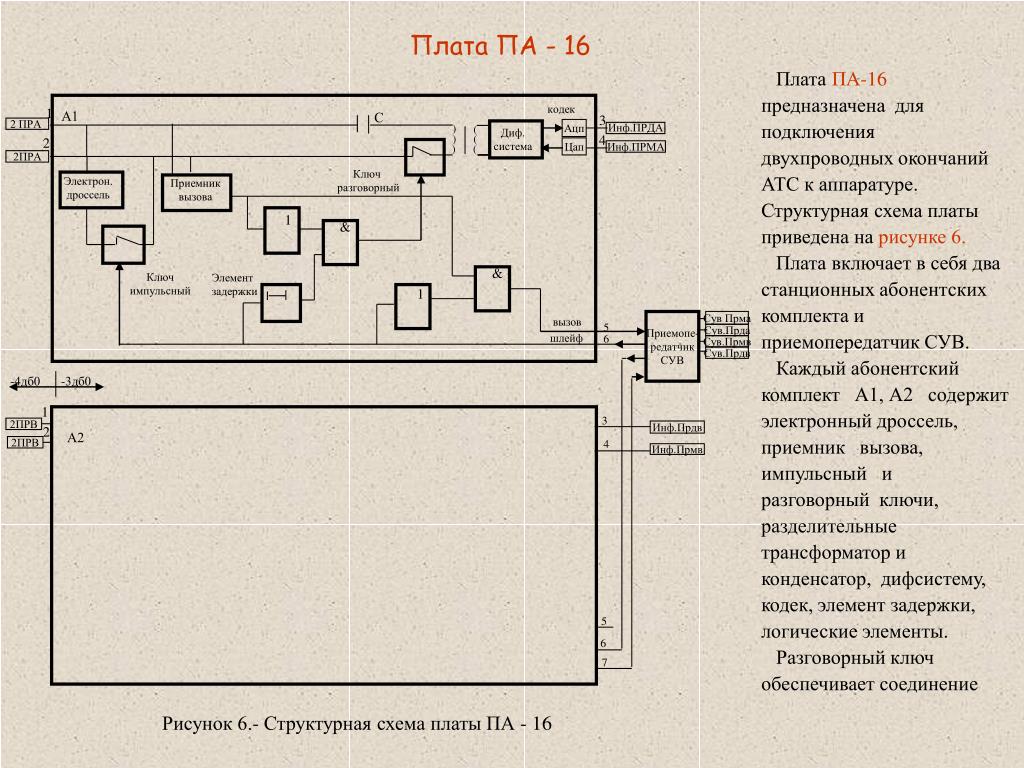

36. Плата ПА-16 предназначена для подключения двухпроводных окончаний АТС к аппаратуре. Структурная схема платы приведена на рисунке 6. Плата включает в себя два станционных абонентских комплекта и приемопередатчик СУВ. Каждый абонентский комплект А1, А2 содержит электронный дроссель, приемник вызова, импульсный и разговорный ключи, разделительные трансформатор и конденсатор, дифсистему, кодек, элемент задержки, логические элементы. Разговорный ключ обеспечивает соединение Плата ПА - 16 кодек 1 А1 С 3 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ разговорный Электрон. дроссель Приемник вызова 1 & & Ключ импульсный Элемент задержки 1 вызов Приемопе- редатчик СУВ Сув Прма 5 Сув.Прда шлейф 6 Сув.Прмв Сув.Прдв -4дб0 -3дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 6.- Структурная схема платы ПА - 16

37. через разделительные трансформатор и конденсатор двухпроводного окончания АТС с дифсистемой. Ключ управляется схемой И, сигнал на выходе которой появляется при поступлении сигнала ШЛЕЙФ (абонент снял МТ) и отсутствии сигнала на выходе приемника вызова. Элемент задержки обеспечивает закрытие разговорного ключа во время прохождения импульсов набора номера. Импульсный ключ управляется сигналом ШЛЕЙФ и шунтирует через электронный дроссель окончание АТС по постоянному току. Это обеспечивает срабатывание приборов АТС во время разговора и набора номера. Приемник вызова Плата ПА - 16 кодек 1 А1 С 3 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ разговорный Электрон. дроссель Приемник вызова 1 & & Ключ импульсный Элемент задержки 1 вызов Приемопе- редатчик СУВ Сув Прма 5 Сув.Прда шлейф 6 Сув.Прмв Сув.Прдв -4дб0 -3дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 6.- Структурная схема платы ПА - 16

38. выпрямляет переменное напряжение вызова и через схему И формирует сигнал ВЫЗОВ к абоненту. Этот сигнал блокируется при появлении сигнала ШЛЕЙФ от абонента. Дифсистема обеспечивает согласование двухпроводного окончания с четырехпроводным и развязку между выходом тракта приема и входом тракта передачи. АЦП и ЦАП кодека осуществляют аналого-цифровое и цифро-аналоговое преобразование речевого сигнала. Приемопередатчик СУВ обеспечивает взаимодействие двух станционных абонентских комплектов с общей шиной СУВ. Плата ПА - 16 кодек 1 А1 С 3 2 ПРА Инф.ПРДА ) ( Ацп Диф. система 4 ) ( 2 ) ( Цап Инф.ПРМА 2ПРА Ключ разговорный Электрон. дроссель Приемник вызова 1 & & Ключ импульсный Элемент задержки 1 вызов Приемопе- редатчик СУВ Сув Прма 5 Сув.Прда шлейф 6 Сув.Прмв Сув.Прдв -4дб0 -3дб0 1 3 2 2ПРВ Инф.Прдв А2 4 2ПРВ Инф.Прмв 5 6 7 Рисунок 6. - Структурная схема платы ПА - 16

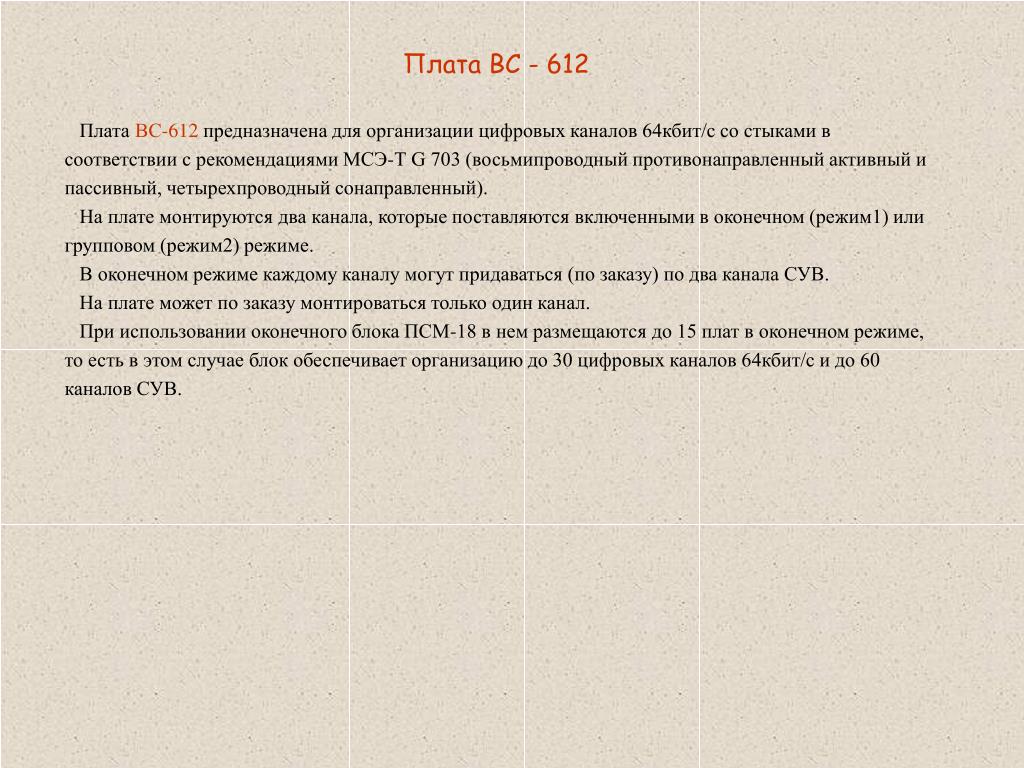

39. Плата ВС - 612 Плата ВС-612 предназначена для организации цифровых каналов 64кбит/с со стыками в соответствии с рекомендациями МСЭ-Т G 703 (восьмипроводный противонаправленный активный и пассивный, четырехпроводный сонаправленный). На плате монтируются два канала, которые поставляются включенными в оконечном (режим1) или групповом (режим2) режиме. В оконечном режиме каждому каналу могут придаваться (по заказу) по два канала СУВ. На плате может по заказу монтироваться только один канал. При использовании оконечного блока ПСМ-18 в нем размещаются до 15 плат в оконечном режиме, то есть в этом случае блок обеспечивает организацию до 30 цифровых каналов 64кбит/с и до 60 каналов СУВ.

40. Плата ВС - 781 Плата (адаптер передачи) обеспечивает организацию двух DCE интерфейсов и позволяет подключать устройства DTE, такие как персональный компьютер или терминал. Плата обеспечивает работу DTE устройств в синхронном режиме и в режиме прямого соединения. Выбор режима осуществляется устройством DTE, и никаких переключений на плате производить не требуется. Режим прямого соединения возможен только при установке на обоих окончаниях канала плат ВС – 781. В этом режиме устройство DTE обменивается информацией с удаленным устройством асинхронно. В синхронном режиме плата ВС – 781 может взаимодействовать с другими стандартизированными адаптерами. Преобразователи А1 и В1 преобразуют цифровые сигналы, выделяемые из многоканального цифрового сигнала каналов А1 и В2, в сигнал, соответствующий интерфейсу RS-232. Преобразователи А2 и В2 осуществляют обратное преобразование сигналов, поступающих на входы интерфейсов RS-232, и вводят эти сигналы в многоканальный цифровой сигнал. При прямом и обратном преобразованиях выделяются синхронизирующие частоты, необходимые для реализации синхронного режима обмена.

41. Третичный сетевой модуль (ТСМ-32)

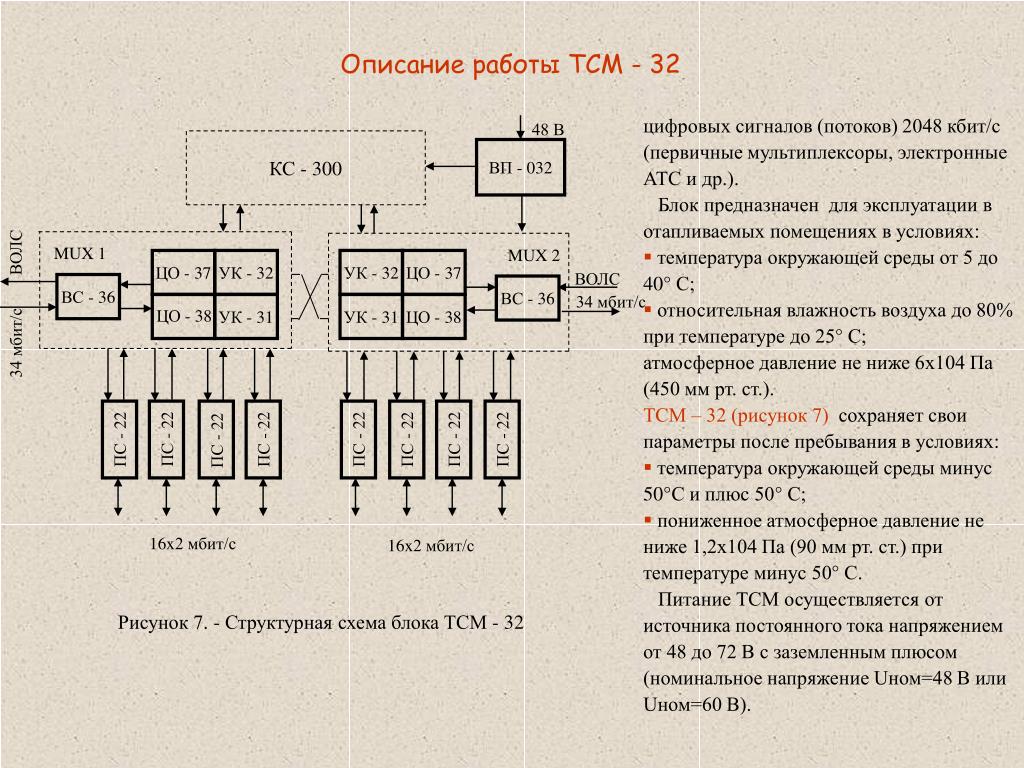

42. Описание работы блока ТСМ - 32 • Назначение Блок ТСМ – 32 (рисунок 7) представляет собой универсальный третичный сетевой модуль, предназначенный для использования цифровых информационных сетях любой конфигурации (линейной, кольцевой, разветвлённой и др.). Блок обеспечивает: • объединение до 16 первичных цифровых информационных потоков 2048 кбит/с в групповой цифровой информационный поток 34368 кбит/с(каждом из двух полукомплектов); • выделение из группового информационного потока 34368 кбит/с компонентных информационных потоках 2048 кбит/с (каждым из двух полукомплектов); • работу в сетях с кольцевой структурой с выделением части компонентных потоков из группового потока 34368 кбит/с, принятого с одного или другого направления. • К первичным портам блока могут быть подключены любые источники 48 В КС - 300 ВП - 032 ВОЛС MUX 1 MUX 2 ЦО - 37 УК - 32 УК - 32 ЦО - 37 ВОЛС ВС - 36 ВС - 36 34 мбит/с УК - 31 УК - 31 ЦО - 38 ЦО - 38 34 мбит/с ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 16x2 мбит/с 16x2 мбит/с Рисунок 7. - Структурная схема блока ТСМ - 32

43. Описание работы ТСМ - 32 • цифровых сигналов (потоков) 2048 кбит/с (первичные мультиплексоры, электронные АТС и др.). • Блок предназначен для эксплуатации в отапливаемых помещениях в условиях: • температура окружающей среды от 5 до 40° С; • относительная влажность воздуха до 80% при температуре до 25° С; • атмосферное давление не ниже 6х104 Па (450 мм рт. ст.). • ТСМ – 32 (рисунок 7) сохраняет свои параметры после пребывания в условиях: • температура окружающей среды минус 50°С и плюс 50° С; • пониженное атмосферное давление не ниже 1,2х104 Па (90 мм рт. ст.) при температуре минус 50° С. • Питание ТСМ осуществляется от источника постоянного тока напряжением от 48 до 72 В с заземленным плюсом (номинальное напряжение Uном=48 В или Uном=60 В). 48 В КС - 300 ВП - 032 ВОЛС MUX 1 MUX 2 ЦО - 37 УК - 32 УК - 32 ЦО - 37 ВОЛС ВС - 36 ВС - 36 34 мбит/с УК - 31 УК - 31 ЦО - 38 ЦО - 38 34 мбит/с ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 ПС - 22 16x2 мбит/с 16x2 мбит/с Рисунок 7. - Структурная схема блока ТСМ - 32

44. Основныетехническиеданные Электрические параметры : 1. Тактовая частота цифрового сигнала, Гц 34368000 + - 100 2. Средняя мощность оптического сигнала на выходе, дБл минус ( 3 + - 1 ) 3. Средняя мощность оптического сигнала на входе, дБл от минус 6 до минус 45 4. Длина волны,нм 1300

45. Основные технические данные • Маска импульса на стыке 2048 кбит/с должна соответствовать рисунку 8. • Параметры импульсов электрического стыка • 2048 кбит/с на нагрузке ( 120.0 +- 0.12 )Ом следующие: • амплитуда импульса ( в середине • импульса ), В; 3 +- 0,3 • длительность импульсов ( на уровне • 0,5 амплитуды ),нс244 +- 2,5 • Отношение между амплитудами положительных и отрицательных импульсов должно быть: 1 +-0,5 • Отношение между длительностями • положительных и отрицательных • импульсов должно быть: 1 +- 0,5 269 ns (244 + 25) 194 ns (244 - 50) Номинальный импульс 50% 244 ns 219 ns (244 - 25) 0% 488 ns (244 + 244) Примечание. - V соответствует номинальной пиковой величине РИСУНОК 8 Маска импульса на стыке на 2048 кбит/с

46. Основные технические данные Величина полного размаха фазового дрожания выходного сигнала 2 Мбит/с, измеренная в долях тактового интервала Т, не должна превышать 0,25 тактового интервала в полосе частот от 20 Гц до 100 КГц; Размах выходного фазового дрожания (от пика до пика) при измерении его с помощью прибора, содержащего полосовой фильтр с нижней частотой среза 18 КГц и спадом характеристики 20 дБ на декаду и с верхней граничной частотой 100 КГц, не должен превышать 0,05 ТИ с вероятностью 99,9 % в течение измерительного периода 10 с. Максимально допустимая величина фазового дрожания входного сигнала электрического стыка 2048 кбит/с, измеренная в долях тактового интервала Т, должна соответствовать рисунку 9. Затухание отражения в различных диапазонах частот должно быть не менее: от 51,2 КГц до 102,4 КГц - 12 дБ; от 102,4 КГц до 2048 КГц - 18 дБ; от 2048 КГц до 3072 КГц - 14 дБ. 1,5 Т для 2048 кбит/с Т=488 нс 0,2 Т 18 кГц 20 Гц 2,4 кГц 100 кГц Нижний предел максимально допустимого фазового дрожания на входе стыка 2048 кбит/с Рисунок 9. -

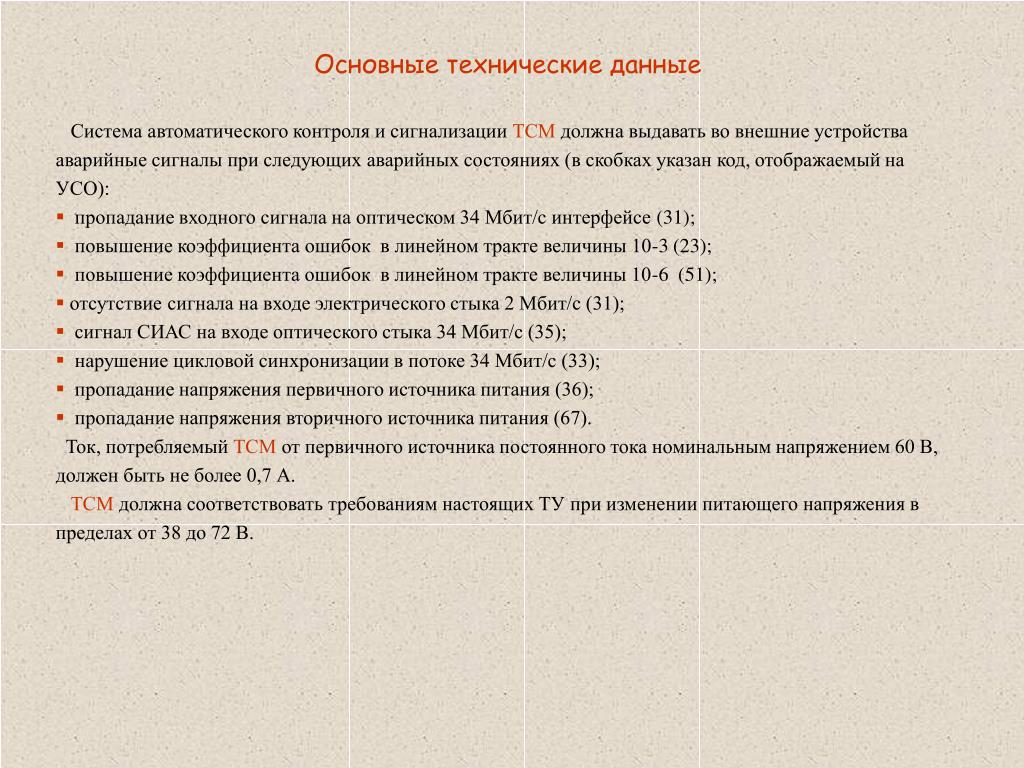

47. Основные технические данные • Система автоматического контроля и сигнализации ТСМ должна выдавать во внешние устройства аварийные сигналы при следующих аварийных состояниях (в скобках указан код, отображаемый на УСО): • пропадание входного сигнала на оптическом 34 Мбит/с интерфейсе (31); • повышение коэффициента ошибок в линейном тракте величины 10-3 (23); • повышение коэффициента ошибок в линейном тракте величины 10-6 (51); • отсутствие сигнала на входе электрического стыка 2 Мбит/с (31); • сигнал СИАС на входе оптического стыка 34 Мбит/с (35); • нарушение цикловой синхронизации в потоке 34 Мбит/с (33); • пропадание напряжения первичного источника питания (36); • пропадание напряжения вторичного источника питания (67). • Ток, потребляемый ТСМ от первичного источника постоянного тока номинальным напряжением 60 В, должен быть не более 0,7 А. • ТСМ должна соответствовать требованиям настоящих ТУ при изменении питающего напряжения в пределах от 38 до 72 В.

48. Основные технические данные • Параметры стыка сигнала внешней синхронизации (рисунок 10): • входная/выходная цепь – симметричные; • измерительное нагрузочное сопротивление 120 Ом, активное; • форма импульса должна соответствовать рис. ; • максимальное пиковое напряжение, В – 1,9; • минимальное пиковое напряжение, В – 1,0; • максимальное фазовое дрожание на выходном порту в диапазоне от 20 Гц до 100 Гц не должно превышать 0,05 единичного интервала (488 нс). • Величина затухания отражения на входном порту относительно сопротивления 120 Ом на частоте 2048 кГц должна составлять не менее 15 дБ. Экран симметричной пары подлежит заземлению на выходном порту. • ТСМ должен синхронизироваться внешним сигналом синхронизации 2048 Кгц. Т Т Т Т Т Т 30 30 30 30 30 30 +V +V 1 0 - V 1 - V Т Т Т Т 4 4 4 4 CCIT - 37711 Т Заштрихованная площадь, Т - средняя величина в которой сигнал должен периода хронирующего быть монотонным сигнала РИСУНОК 10. Форма сигнала на выходном порту

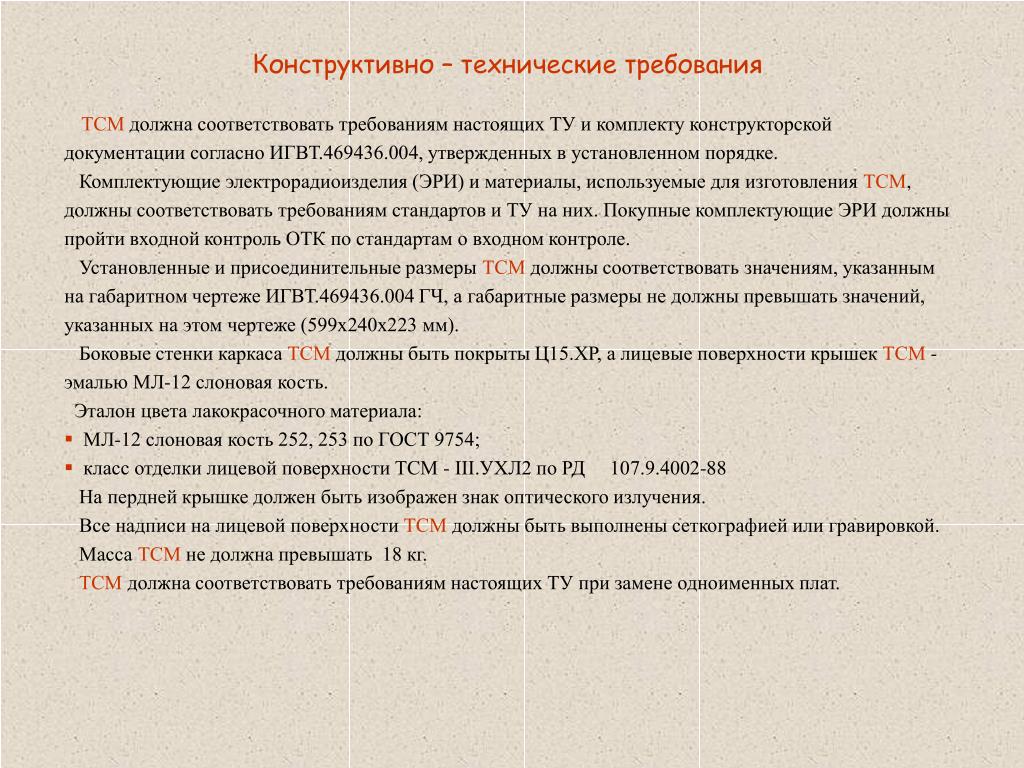

49. Конструктивно – технические требования • ТСМ должна соответствовать требованиям настоящих ТУ и комплекту конструкторской документации согласно ИГВТ.469436.004, утвержденных в установленном порядке. • Комплектующие электрорадиоизделия (ЭРИ) и материалы, используемые для изготовления ТСМ, должны соответствовать требованиям стандартов и ТУ на них. Покупные комплектующие ЭРИ должны пройти входной контроль ОТК по стандартам о входном контроле. • Установленные и присоединительные размеры ТСМ должны соответствовать значениям, указанным на габаритном чертеже ИГВТ.469436.004 ГЧ, а габаритные размеры не должны превышать значений, указанных на этом чертеже (599х240х223 мм). • Боковые стенки каркаса ТСМ должны быть покрыты Ц15.ХР, а лицевые поверхности крышек ТСМ - эмалью МЛ-12 слоновая кость. • Эталон цвета лакокрасочного материала: • МЛ-12 слоновая кость 252, 253 по ГОСТ 9754; • класс отделки лицевой поверхности ТСМ - III.УХЛ2 по РД 107.9.4002-88 • На пердней крышке должен быть изображен знак оптического излучения. • Все надписи на лицевой поверхности ТСМ должны быть выполнены сеткографией или гравировкой. • Масса ТСМ не должна превышать 18 кг. • ТСМ должна соответствовать требованиям настоящих ТУ при замене одноименных плат.

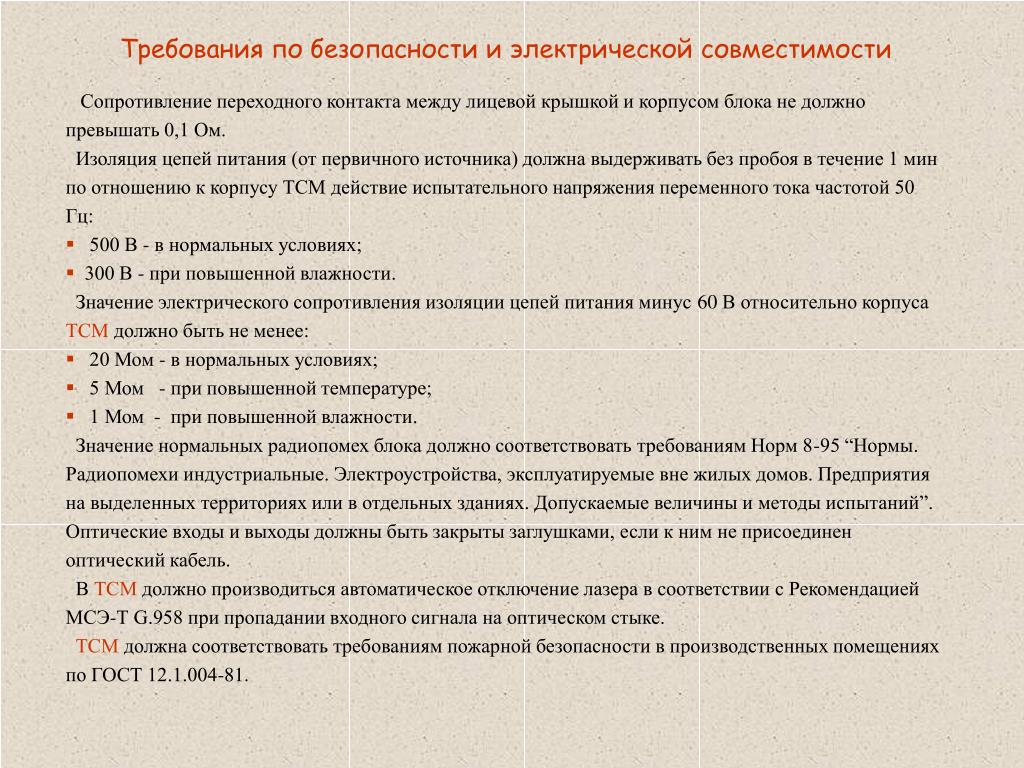

50. Требования по безопасности и электрической совместимости • Сопротивление переходного контакта между лицевой крышкой и корпусом блока не должно превышать 0,1 Ом. • Изоляция цепей питания (от первичного источника) должна выдерживать без пробоя в течение 1 мин по отношению к корпусу ТСМ действие испытательного напряжения переменного тока частотой 50 Гц: • 500 В - в нормальных условиях; • 300 В - при повышенной влажности. • Значение электрического сопротивления изоляции цепей питания минус 60 В относительно корпуса ТСМ должно быть не менее: • 20 Мом - в нормальных условиях; • 5 Мом - при повышенной температуре; • 1 Мом - при повышенной влажности. • Значение нормальных радиопомех блока должно соответствовать требованиям Норм 8-95 “Нормы. Радиопомехи индустриальные. Электроустройства, эксплуатируемые вне жилых домов. Предприятия на выделенных территориях или в отдельных зданиях. Допускаемые величины и методы испытаний”. • Оптические входы и выходы должны быть закрыты заглушками, если к ним не присоединен оптический кабель. • В ТСМ должно производиться автоматическое отключение лазера в соответствии с Рекомендацией МСЭ-Т G.958 при пропадании входного сигнала на оптическом стыке. • ТСМ должна соответствовать требованиям пожарной безопасности в производственных помещениях по ГОСТ 12.1.004-81.
