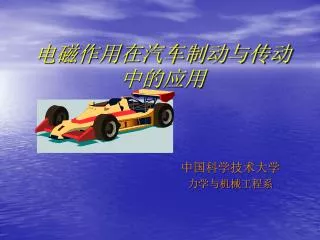

  1. 电磁作用在汽车制动与传动中的应用 中国科学技术大学 力学与机械工程系

  2. 汽车的制动历史 从汽车诞生之日起，制动控制系统经历了如下四个发展阶段： • 简单机械制动器 • 真空助力制动器 • 液压助力制动器 • 防抱死制动系统ABS 滑移率控制在10%--20%之间，可以使汽车达到最佳制动效果。当轮胎被抱死时，滑移率为100%，此时轮胎无法提供足够的侧向力和纵向力，影响加速和制动性能以及车辆自身的稳定性， ABS 可以很好的解决这些问题。

  3. ！存在的问题： 1. 精确测量车身及车轮的速度 2. 制动力的精确控制

  4. 速度传感器 主要参数 B=10G N=10匝 L=0.02m V1=10m/s V2=1m/s U=NBLV U1=10X10X0.02X10X0.6 V=12 V U2=10X10X0.02X1X0.6 V=1.2 V

  5. 电磁制动 主要参数 μ=10000 n=2000匝/m I=0.3A L=5cm(螺线管长度) R=5cm(螺线管半径) S=πe-4mxm（截面积） ρ=1.6e-8Ω·m(铜） S=5e-7mxm(导线截面) 最近距离0.5cm 最远距离3.5cm 极限制动力8500N 主要计算 考虑磁漏，将作用力减到2/3，为4700N 电感 串联一个电阻，R’=38Ω。 时间常数 τ=L/(R+R’)=0.02s 轮轴大径与小径之比 k=3 螺纹公称直径与导程之比 k’=4 故力将放大12倍，考虑摩擦作用放大8倍，此时 F=4700X8X2 N=75200 N 考虑各种损耗及电感的延迟作用将力再减小到30000N，足矣！

  6. 其它形式的电磁制动 如左图所示装置能产生 的阻力矩 如右图中安装的发电机可以实现动能与电能的能量转换

  7. 电磁离合器 四个螺线管可以产生足够的拉力使之离合 主动片中的滑槽可以保证提供稳定的拉力

  8. 制动油路系统，质量减轻 制动时间更短 可更精确地控制制动压力，是汽车在整个制动过程都处在最佳制动状态 系统可以模块化，维护简单 可被各种电子控制系统兼容，易于升级，提高汽车的智能化程度 制动能源问题 当电子系统出现异常，如何保证汽车正常制动 电子系统的抗干扰问题 综合考虑 速度传感器+电磁制动 制动防抱死 速度传感器+电磁离合 驱动防滑 优点 存在的一些问题

  9. 谢谢大家！
