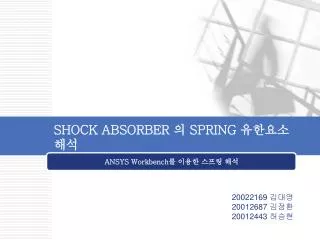

  1. SHOCK ABSORBER 의 SPRING 유한요소 해석 ANSYS Workbench를 이용한 스프링 해석 20022169 김대영 20012687 김정환 20012443 허승현

  2. 2. Boundary Condition Contents 1. Introduction 3. Simulation 4. Results and Discussion 5. Conclusions

  3. Introduction • SHOCK ABSORBER 내에 삽입되어 있는 SPRING이 사용 중에 깨어지는 현상이 발생함. • SPRING의 변위에 따른 최대 항복 응력, 최대 전단응력 • 과 피로강도를 해석. • Environment: ANSYS Workbench v10.0

  4. Introduction • Spring 이란? • 힘(외력)을 가하면 형태가 변화되어, 그 힘을 제거하면 원형 • 으로 되돌아가게 하는 목적으로 만들어진 탄력성이 있는 기계요소. • 에너지의 흡수 또는 축적의 능력을 최대한으로 발휘 할 수 있도록 고안된 것을 스프링이라 한다.

  5. Boundary Condition • 설계변수 • 변위 12mm, 32mm와 베어링의 장착뮤무 • Mechanical Properties of 51CrV4 Steel

  6. Boundary Condition • Mesh • Method : hex dominant • Element Size : Spring 10mm , Load Aplly : 10mm, Fixed 10mm • Refinement : 2

  7. Simulation • Displacement 12mm(von Mises Stress) 최대 von Mises Stress 224.0 MPa

  8. Simulation • Displacement 12mm(Shear Stress XY) 최대 Shear Stress 98.165 MPa

  9. Simulation • Displacement 32mm(von Mises Stress) 최대 von Mises Stress 597.334Mpa

  10. Simulation • Displacement 32mm(Shear Stress XY) 최대 Shear Stress 261.773Mpa

  11. Simulation • Bearing 설치 & Displacement 12mm 최대 von Mises Stress 241.233 Mpa

  12. Simulation • Bearing 설치 & Displacement 12mm 최대 Shear Stress 105.779 Mpa

  13. Simulation • Bearing 설치 & Displacement 32mm( Shear Stress XY) 최대 von Mises Stress 643.261 Mpa

  14. Simulation • Bearing 설치 & Displacement 32mm( Shear Stress XY) 최대 Shear Stress 282.077 Mpa

  15. Results and Discussion • 변위에 따른 Von Mises결과 그래프 (displacement 12)

  16. Results and Discussion • 변위에 따른 Shear 결과 그래프 (displacement 12)

  17. Results and Discussion • 변위에 따른 Von Mises결과 그래프 (베어링설치&displacement 32)

  18. Results and Discussion • 변위에 따른 Shear 결과 그래프 (베어링 설치&displacement 32)

  19. Conclusions • mesh의 개수에 따라서 약간의 차이가 있음. • 베어링의 유무에 따라서 차이가 남. • 경계조건에 따라서 차이가 남.
