การตรวจสอบและ การใช้งานรอกโซ่ รอกโยก. โดยสุรศักดิ์ ซ่อนกลิ่น. ลักษณะโดยทั่วไปของรอกโซ่ ( CHAIN BLOCK ). การตรวจสอบสภาพก่อนนำมาใช้งาน. น๊อตยึดโครงสร้างไม่ชำรุด จานโซ่ไม่แตก ขาล็อค (Safety Latch) ใช้งานได้ดี โครงสร้างของตะขอต้องไม่มีรอยแตกร้าวหรือบิดงอเสียรูปทรง

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'การตรวจสอบและ การใช้งานรอกโซ่ รอกโยก' - maude


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

การตรวจสอบและ

การใช้งานรอกโซ่ รอกโยก

โดยสุรศักดิ์ ซ่อนกลิ่น

slide2

ลักษณะโดยทั่วไปของรอกโซ่( CHAIN BLOCK )

การตรวจสอบสภาพก่อนนำมาใช้งาน

  • น๊อตยึดโครงสร้างไม่ชำรุด
  • จานโซ่ไม่แตก
  • ขาล็อค (Safety Latch) ใช้งานได้ดี
  • โครงสร้างของตะขอต้องไม่มีรอยแตกร้าวหรือบิดงอเสียรูปทรง
  • ตะขอจะต้องไม่ถ่างออกจนเสียรูปทรง

S.SURASAK

slide3

ลักษณะโดยทั่วไปของรอกโซ่( CHAIN BLOCK )

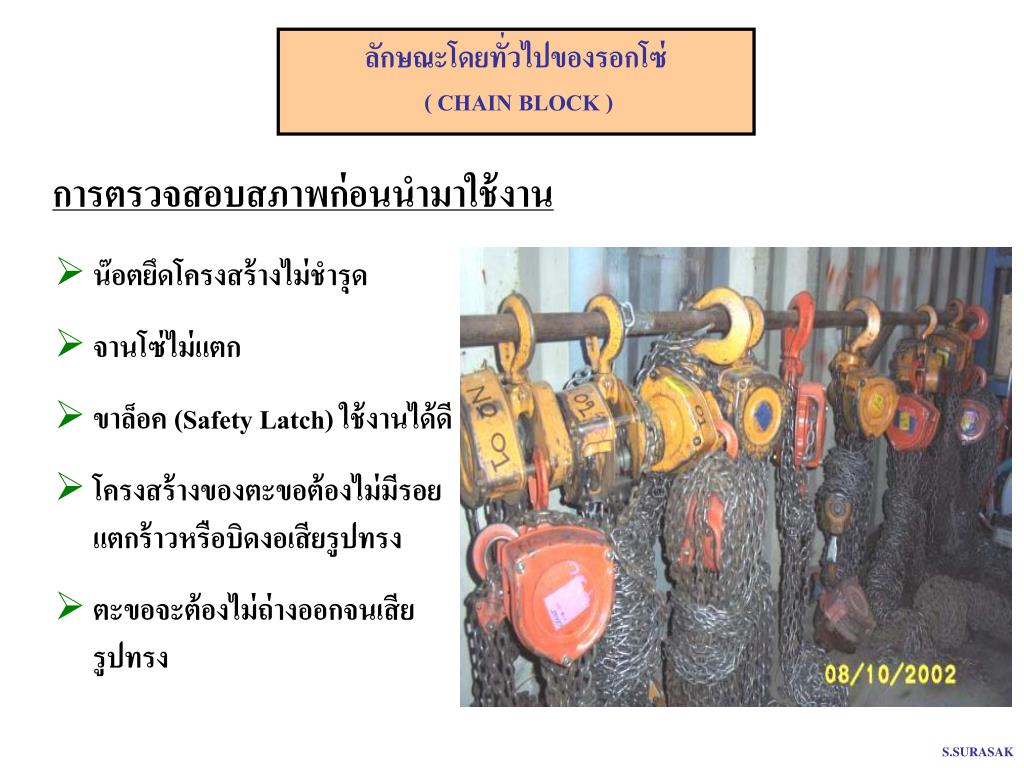

การตรวจสอบสภาพก่อนนำมาใช้งาน

  • โซ่จะต้องไม่บิดเบี้ยว หักงอ
  • โซ่จะต้องไม่เป็นสนิม และผุกร่อน
  • โซ่ต้องไม่มีรอยบิ่น หรือเปรอะเปื้อนด้วยลูกไฟจากงานเชื่อมโลหะ
  • ใช้มือดึงโซ่กลับไปมาจะต้องไม่มีการติดขัด
  • ประกับล็อคตะขอจะต้องไม่แตกร้าว

S.SURASAK

lever hoist
รอกโยก LEVER HOIST

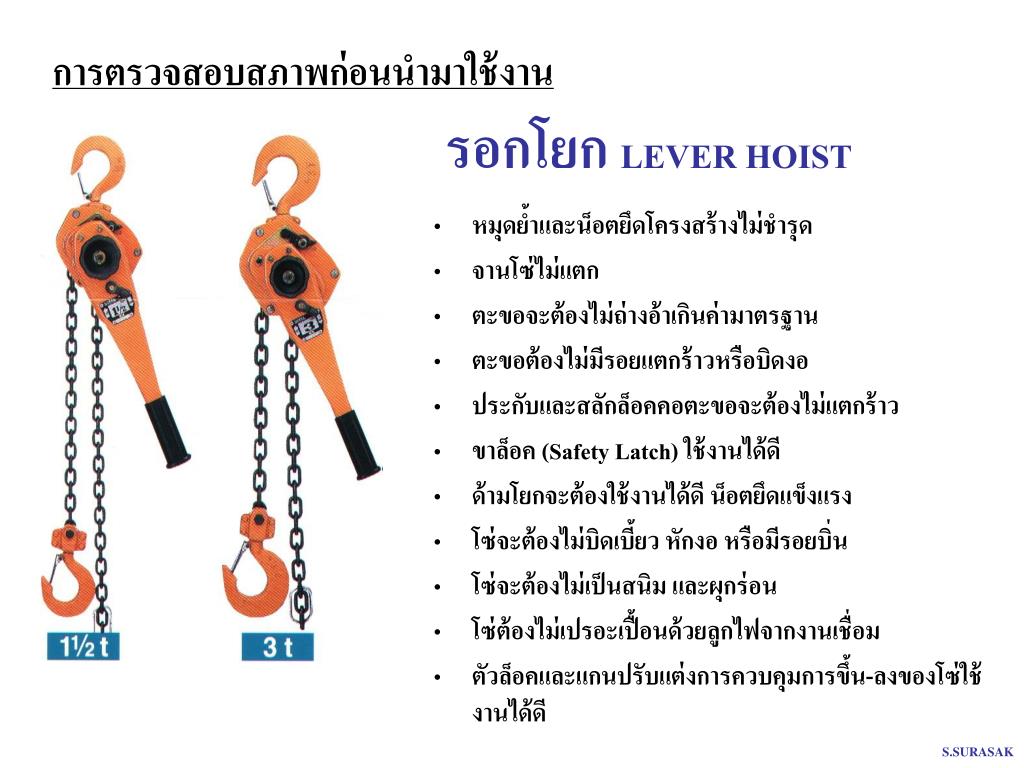

การตรวจสอบสภาพก่อนนำมาใช้งาน

  • หมุดย้ำและน็อตยึดโครงสร้างไม่ชำรุด
  • จานโซ่ไม่แตก
  • ตะขอจะต้องไม่ถ่างอ้าเกินค่ามาตรฐาน
  • ตะขอต้องไม่มีรอยแตกร้าวหรือบิดงอ
  • ประกับและสลักล็อคคอตะขอจะต้องไม่แตกร้าว
  • ขาล็อค (Safety Latch) ใช้งานได้ดี
  • ด้ามโยกจะต้องใช้งานได้ดี น็อตยึดแข็งแรง
  • โซ่จะต้องไม่บิดเบี้ยว หักงอ หรือมีรอยบิ่น
  • โซ่จะต้องไม่เป็นสนิม และผุกร่อน
  • โซ่ต้องไม่เปรอะเปื้อนด้วยลูกไฟจากงานเชื่อม
  • ตัวล็อคและแกนปรับแต่งการควบคุมการขึ้น-ลงของโซ่ใช้งานได้ดี

S.SURASAK

certificate
CERTIFICATE

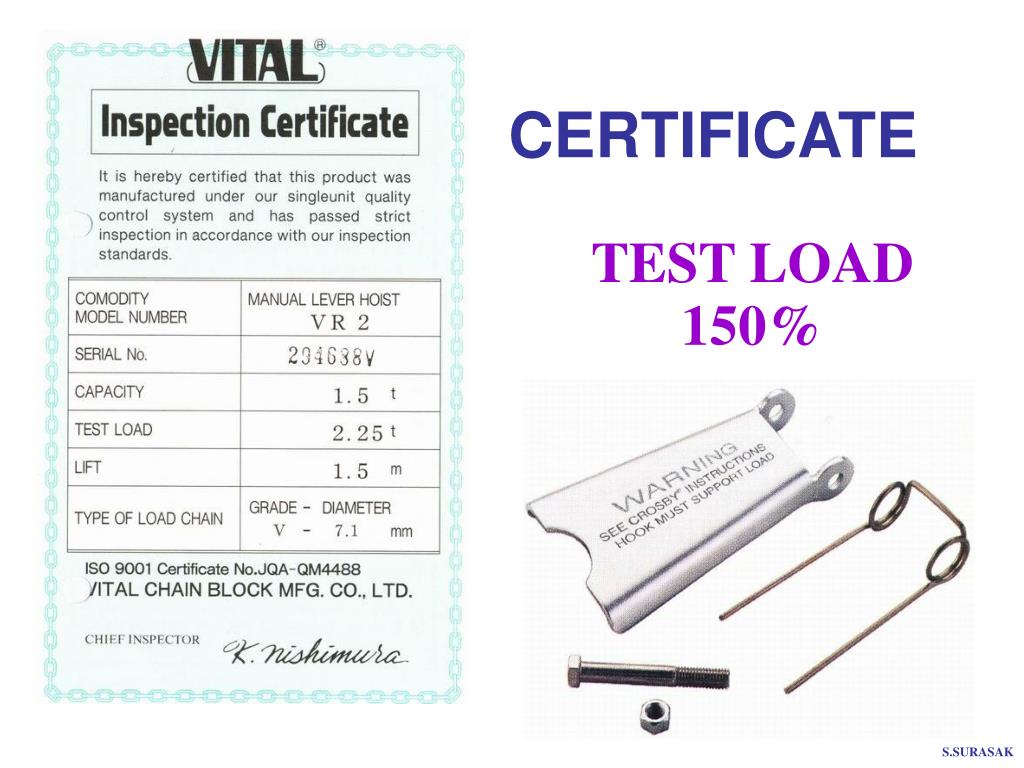

TEST LOAD 150%

S.SURASAK

slide6

มาตรฐานของ รอกโยก รอกโซ่

  • ผ่านการทดสอบขีดความสามารถในการใช้งานที่ 150 % ของขีดความสามรถในการใช้งาน
  • มีหมายเลขเครื่องกำกับ
  • มีใบรับรองจากบริษัทผู้ผลิต และต้องมีหมายเลขเครื่องระบุไว้ในใบรับรอง
  • ตัวเครื่องระบุขีดความสามารถในการใช้งานไว้ชัดเจน (SWL หรือ WLL)
  • ตัวเครื่องเป็นไปตามมาตรฐานของผู้ผลิต
  • ควรทำการทดสอบอย่างน้อยปีละครั้ง ตามขีดความสามารถในการใช้งาน

S.SURASAK

slide7
การตรวจสอบตะขอยก

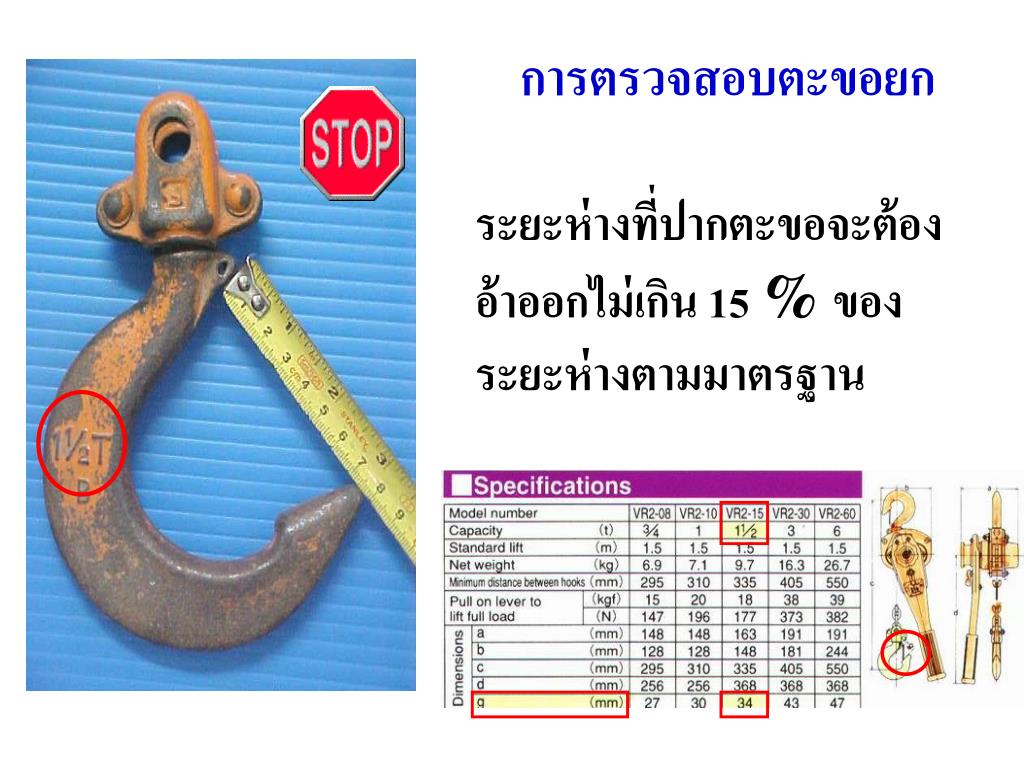

ระยะห่างที่ปากตะขอจะต้องอ้าออกไม่เกิน 15 % ของระยะห่างตามมาตรฐาน

slide8

การตรวจสอบตะขอยก

การบิดเบี้ยวของตะขอยกการบิดเบี้ยวของตะขอยก

ตะขอจะต้องไม่บิดเบี้ยวเกิน 10 องศาจากแกนกลางของตะขอ

คอตะขอหัก

S.SURASAK

slide9

ตะขอถ่างออก

ไม่มี Safety Latch

ไม่มีตะขอยก

รอกโยกชำรุดเสียหาย

S.SURASAK

slide10

การใช้รอกโซ่อย่างปลอดภัย CHAIN BLOCK SAFE USE

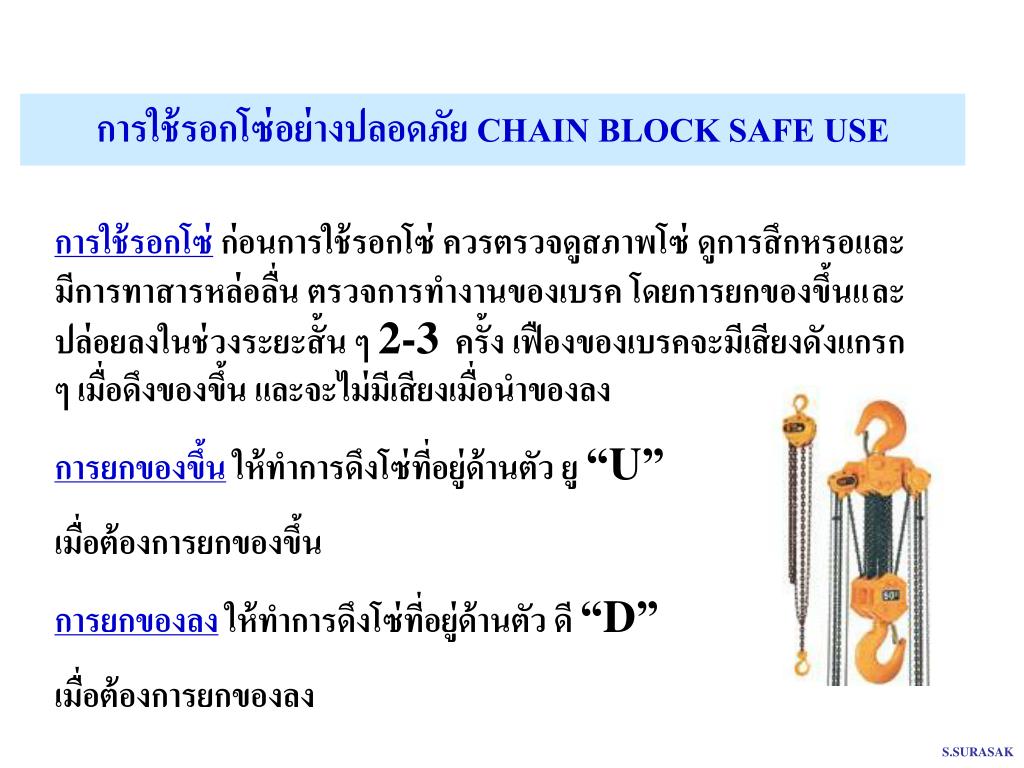

การใช้รอกโซ่ ก่อนการใช้รอกโซ่ ควรตรวจดูสภาพโซ่ ดูการสึกหรอและมีการทาสารหล่อลื่น ตรวจการทำงานของเบรค โดยการยกของขึ้นและปล่อยลงในช่วงระยะสั้น ๆ 2-3 ครั้ง เฟืองของเบรคจะมีเสียงดังแกรก ๆ เมื่อดึงของขึ้น และจะไม่มีเสียงเมื่อนำของลง

การยกของขึ้น ให้ทำการดึงโซ่ที่อยู่ด้านตัว ยู “U”

เมื่อต้องการยกของขึ้น

การยกของลง ให้ทำการดึงโซ่ที่อยู่ด้านตัว ดี “D”

เมื่อต้องการยกของลง

S.SURASAK

slide11

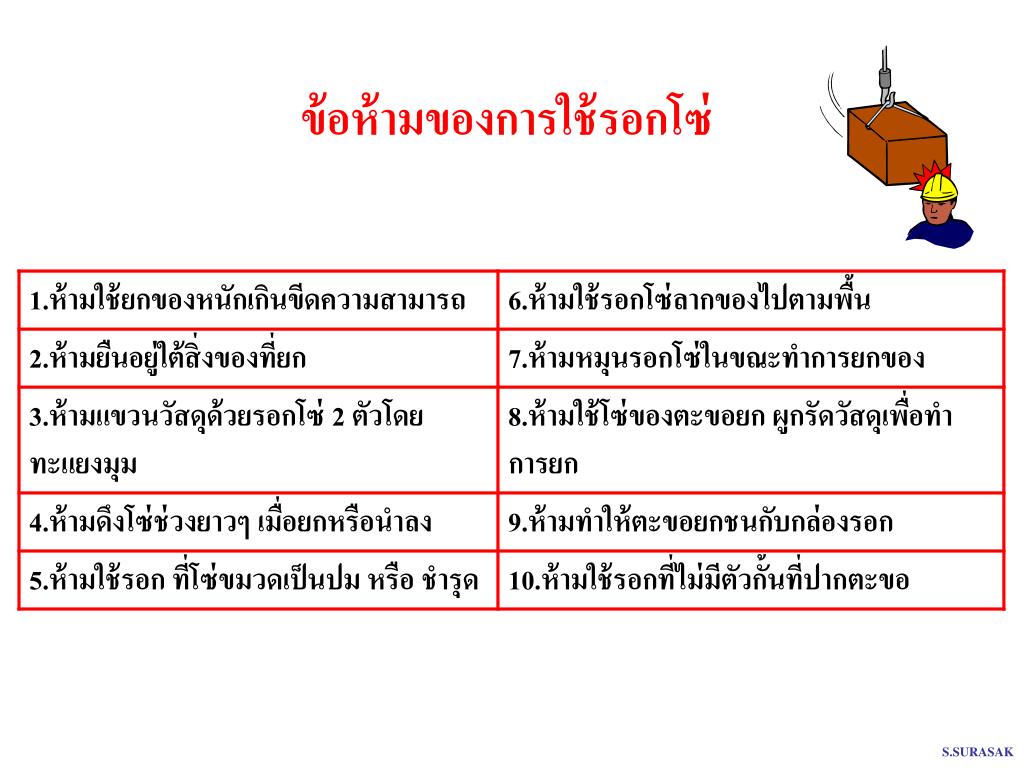

ข้อห้ามของการใช้รอกโซ่ข้อห้ามของการใช้รอกโซ่

S.SURASAK

slide13
หลีกเลี่ยงการใช้งานของตะขอ โดยการ เกาะเกี่ยว รั้ง ดึง ที่ส่วนปลาย ตะขอ ด้านข้าง และด้านหลังตะขอ

HOOKS APPLICATION NOTES

DO NOT

TIP LOAD, SIDE LOAD OR BACK LOAD HOIST HOOKS

S.SURASAK

slide14

TIP LOAD

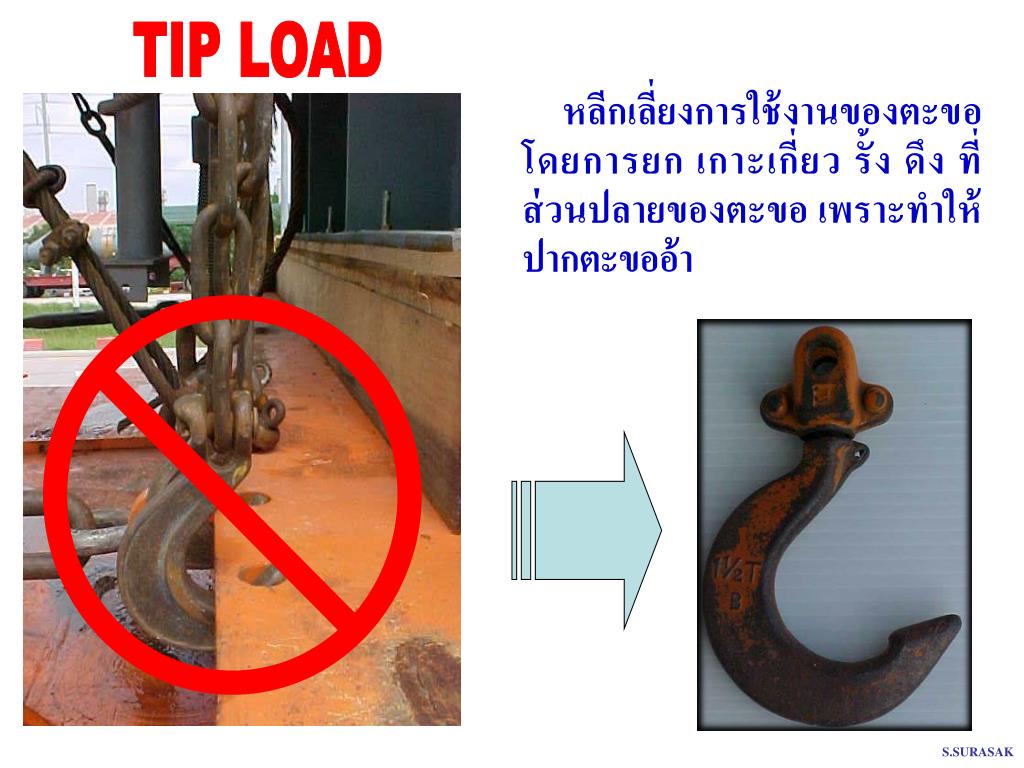

หลีกเลี่ยงการใช้งานของตะขอ โดยการยก เกาะเกี่ยว รั้ง ดึง ที่ส่วนปลายของตะขอ เพราะทำให้ปากตะขออ้า

S.SURASAK

slide15

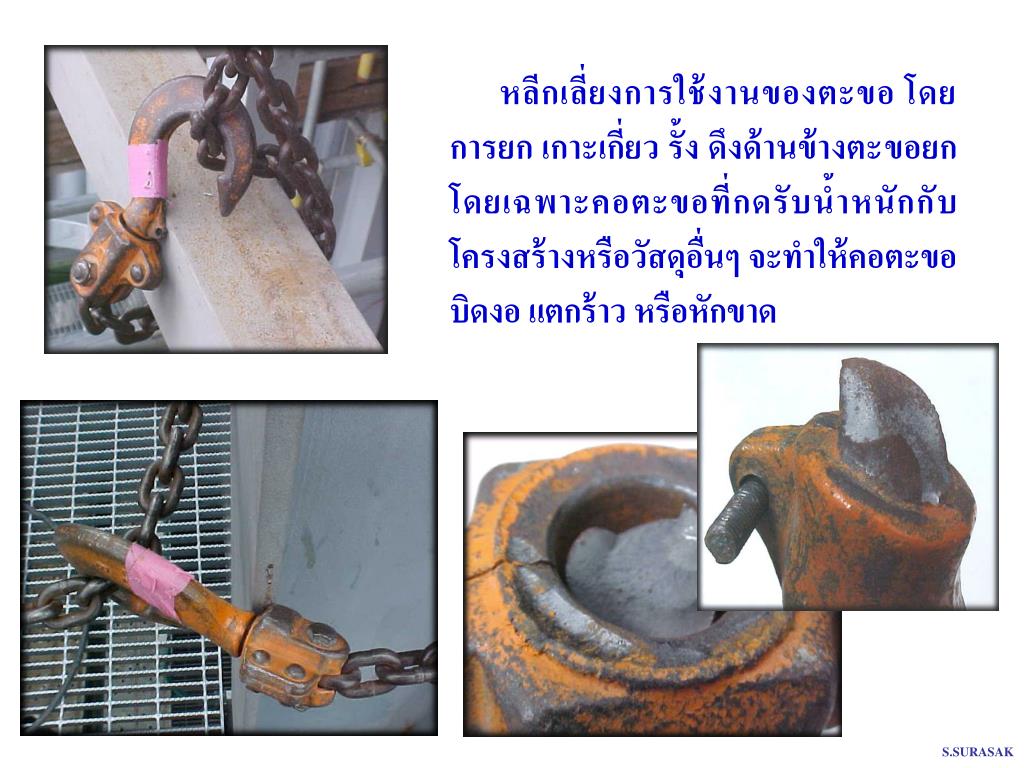

หลีกเลี่ยงการใช้งานของตะขอ โดยการยก เกาะเกี่ยว รั้ง ดึงด้านข้างตะขอยกโดยเฉพาะคอตะขอที่กดรับน้ำหนักกับโครงสร้างหรือวัสดุอื่นๆ จะทำให้คอตะขอบิดงอ แตกร้าว หรือหักขาด

S.SURASAK

slide16

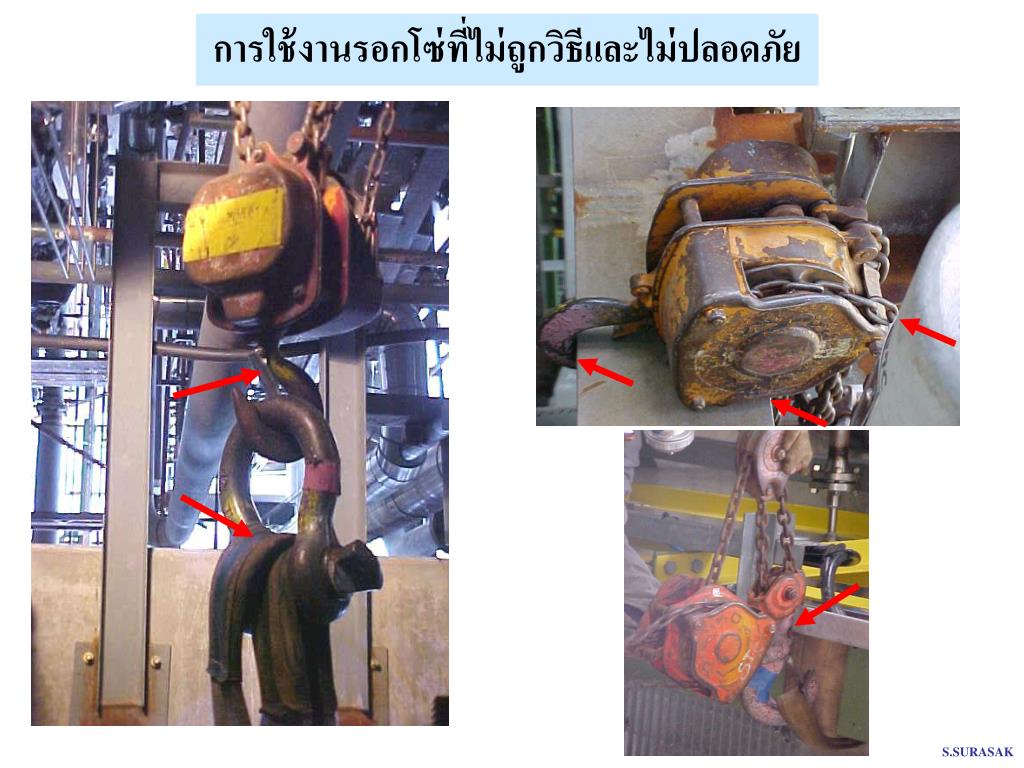

การใช้งานรอกโซ่ที่ไม่ถูกวิธีและไม่ปลอดภัยการใช้งานรอกโซ่ที่ไม่ถูกวิธีและไม่ปลอดภัย

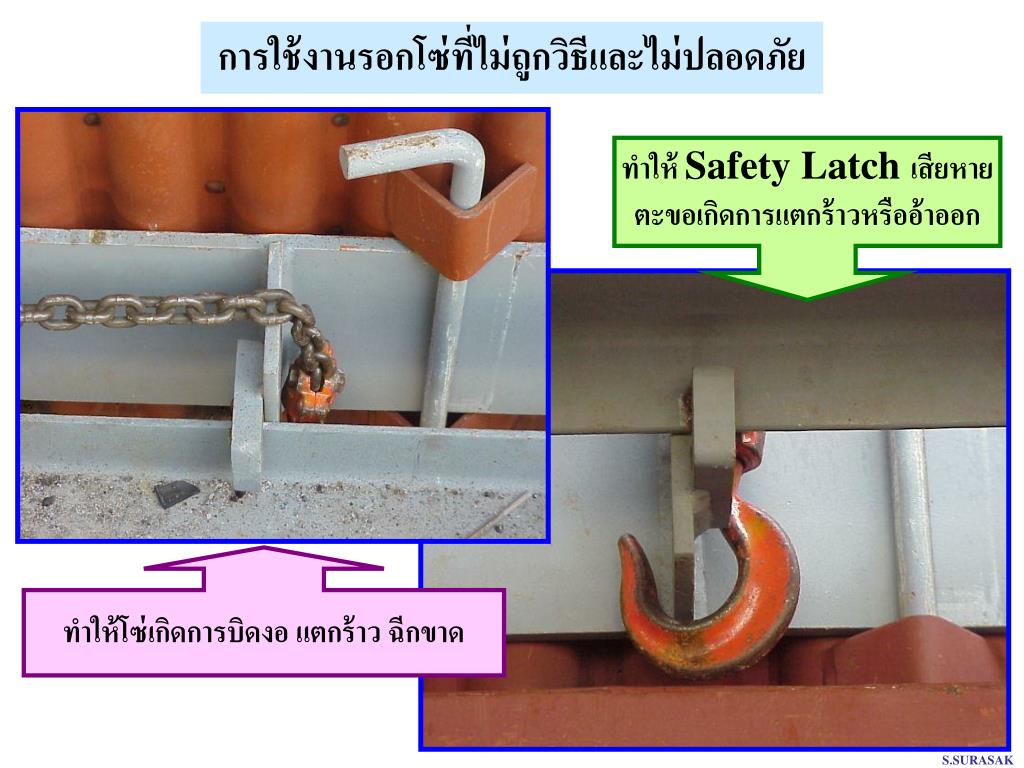

ทำให้ Safety Latch เสียหาย

ตะขอเกิดการแตกร้าวหรืออ้าออก

ทำให้โซ่เกิดการบิดงอ แตกร้าว ฉีกขาด

S.SURASAK

slide17

การใช้งานรอกโซ่ที่ไม่ถูกวิธีและไม่ปลอดภัยการใช้งานรอกโซ่ที่ไม่ถูกวิธีและไม่ปลอดภัย

S.SURASAK

slide18

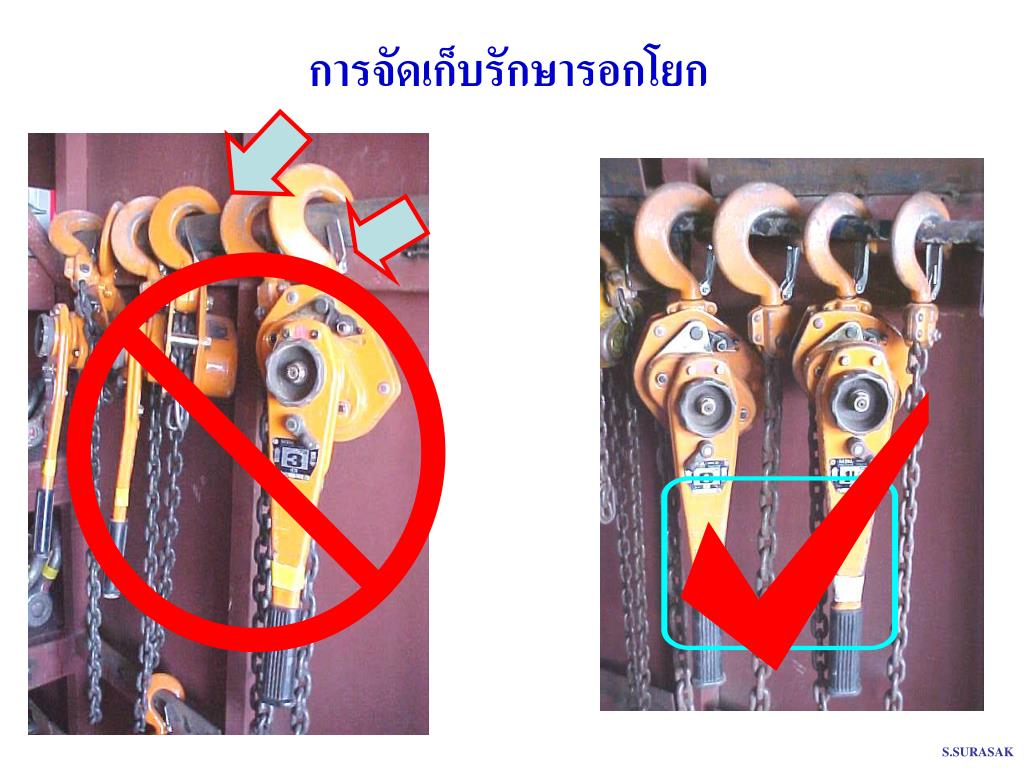

การจัดเก็บรักษารอกโยกการจัดเก็บรักษารอกโยก

S.SURASAK
