Ⅲ . 설계 적용 사례

ISP. 의료영상저장 • 전송시스템. PACS. Picture Archiving Communication System. 주문자처방전달시스템. OCS. Ordering Communication System. PACS. PACS. PACS. PACS. OCS. OCS. OCS. OCS. EMR. EMR. EMR. EMR. Web. Web. Web. Web. 전자의무기록. EMR. Electronic Medical Record. 인터넷 연결. WEB. Internet Browser.

maude
Download Presentation

Ⅲ . 설계 적용 사례

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

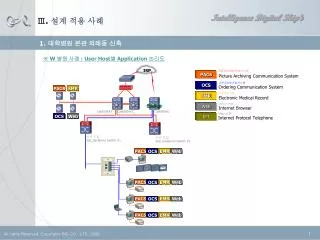

  1. ISP 의료영상저장•전송시스템 PACS Picture Archiving Communication System 주문자처방전달시스템 OCS Ordering Communication System PACS PACS PACS PACS OCS OCS OCS OCS EMR EMR EMR EMR Web Web Web Web 전자의무기록 EMR Electronic Medical Record 인터넷 연결 WEB Internet Browser Voice of IP IPT Internet Protocol Telephone Ⅲ. 설계 적용 사례 1. 대학병원 본관 외래동 신축 ※ W 병원 사례 : User Host별 Application 논리도 PACS EMR Backup Cat6509#3 Cat6509#2 Cat6509#2 OCS Web 신규 도입 Sub_backbone Switch #1 신규 도입 Sub_backbone Switch #2

  2. Ⅲ. 설계 적용 사례 1. 대학병원 본관 외래동 신축 ※ W 병원 사례 : NHC 결과 Network Health Check Test Note 1&2 100BaseTx 환경에서 Network Interface Card 사용율 93% 까지 Performance Issue 없이 테스트한 결과 Test Note 1 Test Note 2

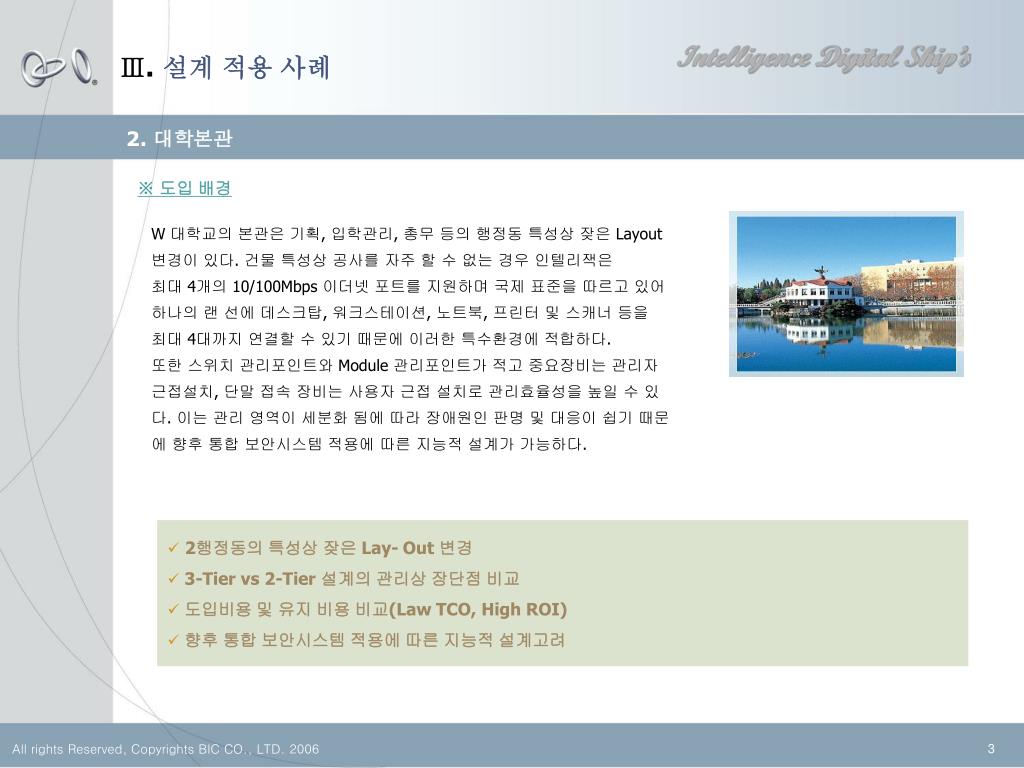

  3. Ⅲ. 설계 적용 사례 2. 대학본관 ※ 도입 배경 W 대학교의 본관은 기획, 입학관리, 총무 등의 행정동 특성상 잦은 Layout 변경이 있다. 건물 특성상 공사를 자주 할 수 없는 경우 인텔리잭은 최대 4개의 10/100Mbps 이더넷 포트를 지원하며 국제 표준을 따르고 있어 하나의 랜 선에 데스크탑, 워크스테이션, 노트북, 프린터 및 스캐너 등을 최대 4대까지 연결할 수 있기 때문에 이러한 특수환경에 적합하다. 또한 스위치 관리포인트와 Module 관리포인트가 적고 중요장비는 관리자 근접설치, 단말 접속 장비는 사용자 근접 설치로 관리효율성을 높일 수 있 다. 이는 관리 영역이 세분화 됨에 따라 장애원인 판명 및 대응이 쉽기 때문 에 향후 통합 보안시스템 적용에 따른 지능적 설계가 가능하다. • 2행정동의 특성상 잦은 Lay- Out 변경 • 3-Tier vs 2-Tier 설계의 관리상 장단점 비교 • 도입비용 및 유지 비용 비교(Law TCO, High ROI) • 향후 통합 보안시스템 적용에 따른 지능적 설계고려

  4. Ⅲ. 설계 적용 사례 3. 대학기숙사 ※ 도입 배경 C대학교의 기숙사는 2인~4인이 함께 1실을 사용하는 구조로 되어있다. 기숙사의 1실마다 LAN Port가 1개씩 포설되어 있기 때문에 여러 명이 생활하는 공간 구조에서는 불편함이 따르기 마련이었다. 학생들의 편의를 위해 LAN Port 증설을 위해 케이블 공사 대신 ‘NJ-100' 모델의 네트워크 잭 187대와 이더넷 케이블을 이용해 전원을 공급해 주는 PoE(Power over Ethernet)장비 9대를 도입했다. 이에 따라 C대는 케이블 공사 시 드는 비용에 비해 60% 가량의 비용 절감 효과를 가져왔다. Ceogkrry 기숙사 2003년 Network Jack 도입으로 포트증설에 따른 비용절감 효과 • 2인~4인 1실 사용 • 각실 별 LAN Port 1개 • 신입생 유치를 위해 기숙사의 편리성 필요 • 포트증설에 따른 비용 대비 NJ 도입시60% 가량의 비용 절감

  5. Ⅲ. 설계 적용 사례 5. Over the PMS • PMS도입-기대 효과 • 구성 방안 및 구현 기능 1.보안 기능 보완 2.관리 효율성 향상 WAN 3.외부 기관 평가 FW/VPN/IDS Optimized ACL LAN PMS PMS • OS 패치 자동 갱신 PMS PMS

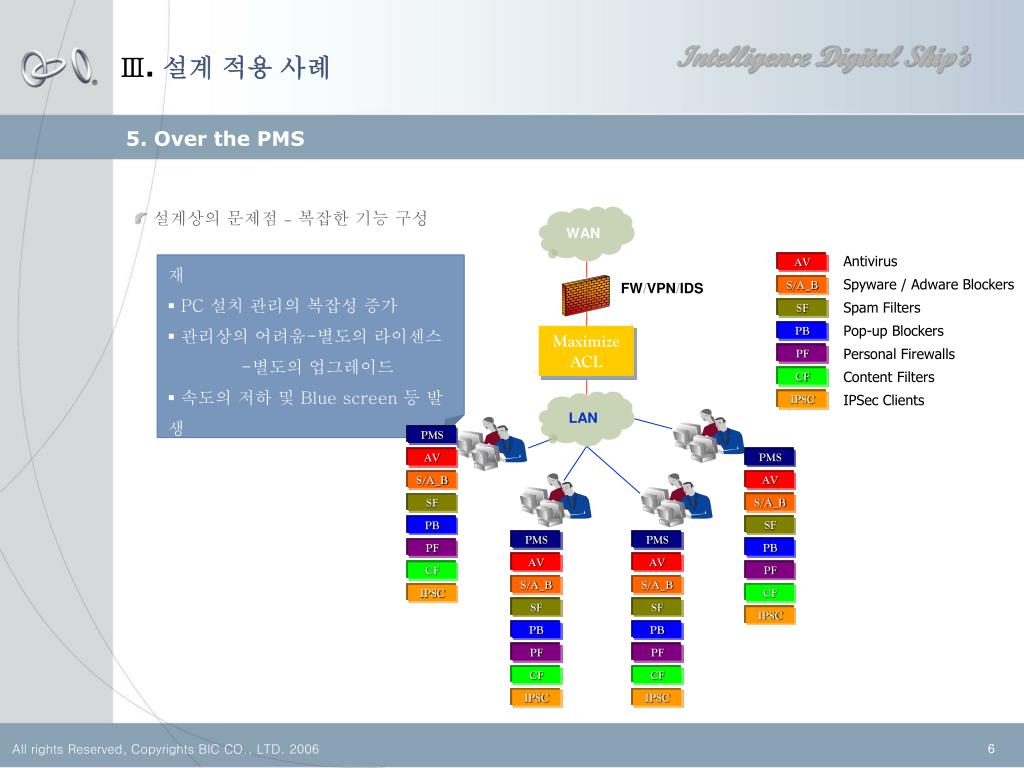

  6. Ⅲ. 설계 적용 사례 5. Over the PMS • 설계상의 문제점 –복잡한 기능 구성 WAN Antivirus AV • Host 마다 다양한 관리 프로그램 탑재 • PC 설치 관리의 복잡성 증가 • 관리상의 어려움-별도의 라이센스 -별도의 업그레이드 • 속도의 저하 및 Blue screen 등 발생 Spyware / Adware Blockers FW/VPN/IDS S/A_B Spam Filters SF Pop-up Blockers PB Maximize ACL Personal Firewalls PF Content Filters CF IPSec Clients IPSC LAN PMS PMS AV AV S/A_B S/A_B SF SF PB PMS PMS PB PF AV AV PF CF S/A_B S/A_B CF IPSC SF SF IPSC PB PB PF PF CF CF IPSC IPSC

  7. Ⅲ. 설계 적용 사례 5. Over the PMS • 설계상의 문제점 –복잡한 기능 구성 WAN FW/VPN/IDS • 별도의 보안 정책 설정·운영 • 보안 시스템간 ‘부분적 연동 Maximize ACL LAN PMS PMS AV AV S/A_B S/A_B SF SF PB PMS PMS PB PF AV AV PF CF S/A_B S/A_B CF IPSC SF SF IPSC PB PB PF PF CF CF IPSC IPSC

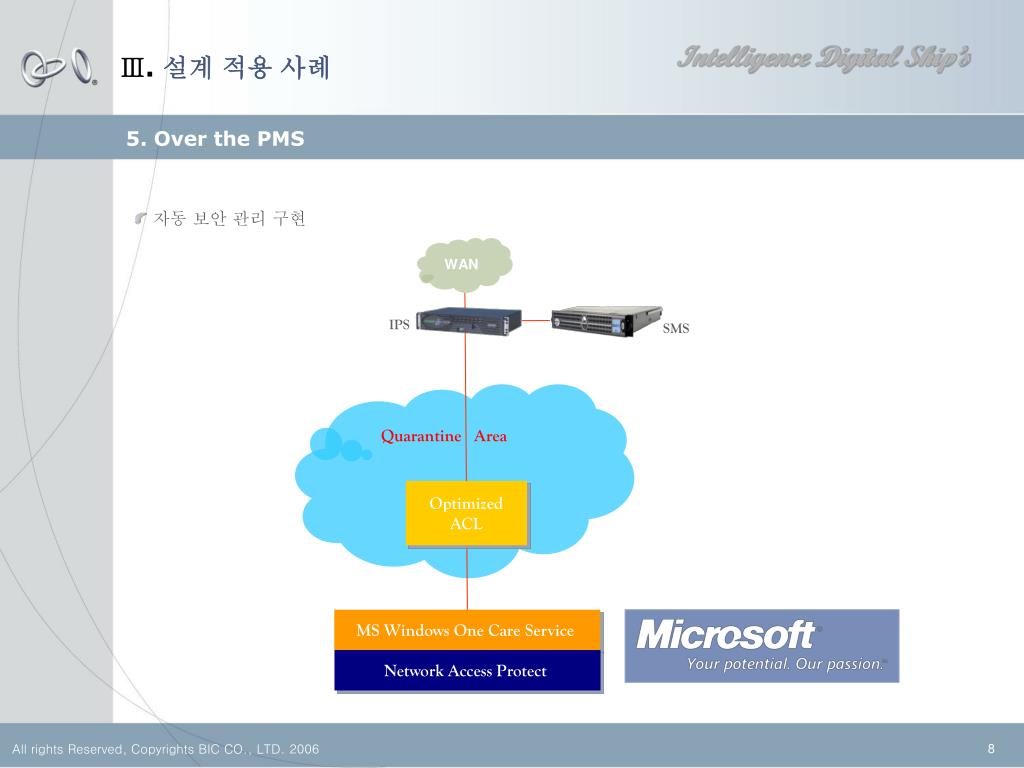

  8. Ⅲ. 설계 적용 사례 5. Over the PMS • 자동 보안 관리 구현 WAN IPS SMS Quarantine Area Quarantine Area Optimized ACL MS Windows One Care Service Network Access Protect

  9. APIs IP 텔레포니 IP 메시징 시큐어 컨버지드 네트워크 콜 컨트롤, 승인, 프레젠스, 로케이션, 프라이버시 IP 컨퍼런싱 컨버전스 센터 클라이언트 IP 컨택센터 IP 이동성 산업별 솔루션 Ⅲ. 설계 적용 사례 6. Convergence _ IPT • VoIP 솔루션 구축시 유연한 연동 환경 제공 NBX V5000 1500 Devices TippingPoint SMS Network Policy Server ( Microsoft’s AAA RADIUS ) 3Com Switch 5500 Internet Core TippingPoint IPS 3Com WLAN Switch WX1200 3Com Switch 8800 3Com Switch 8800 WLANs

  10. UniCam XRN Design IntelliJack 비용 절감 효과 30% High Ability Network 10% 20%
