水匠(自來水管配管) 術科簡介 教師 : 何榮宗

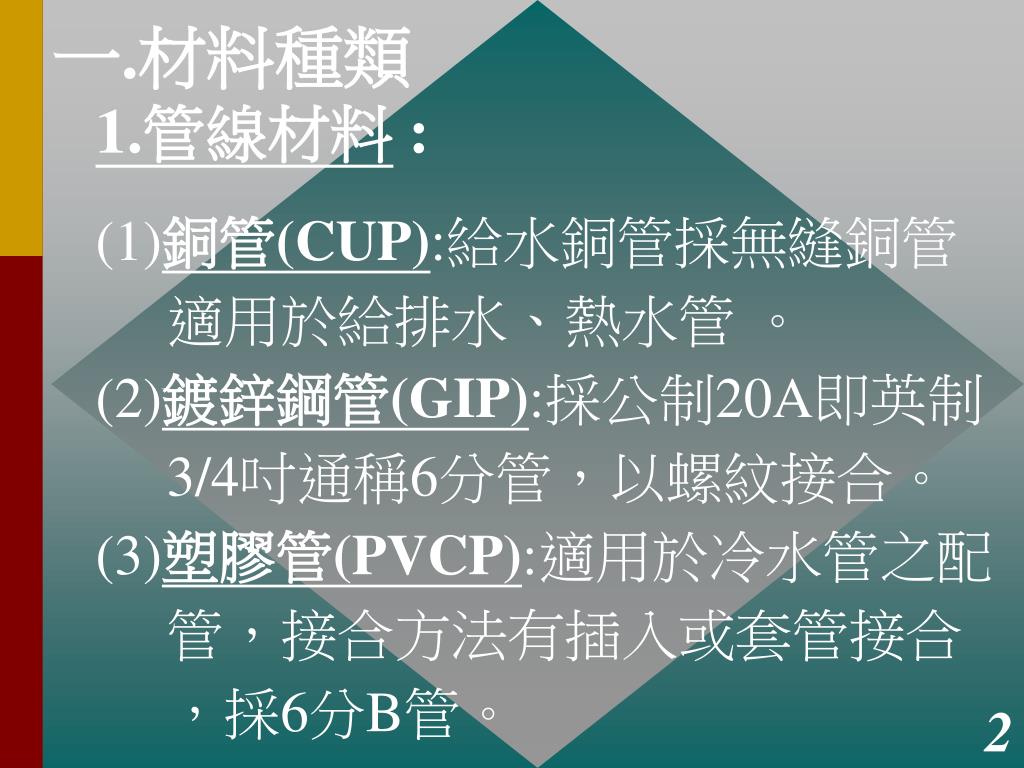

一.材料種類 1.管線材料 : (1)銅管(CUP):給水銅管採無縫銅管適用於給排水、熱水管。 (2)鍍鋅鋼管(GIP):採公制20A即英制 3/4吋通稱6分管，以螺紋接合。 (3)塑膠管(PVCP):適用於冷水管之配管，接合方法有插入或套管接合，採6分B管。

2.接合材料: (1)止洩帶:一種富有彈性之薄膠帶用於鐵管螺紋接合前之加工 (2)膠合劑:係塑膠質化學之黏液，用於膠合PVC管。 (3)焊油及焊錫:焊接銅管與接頭。

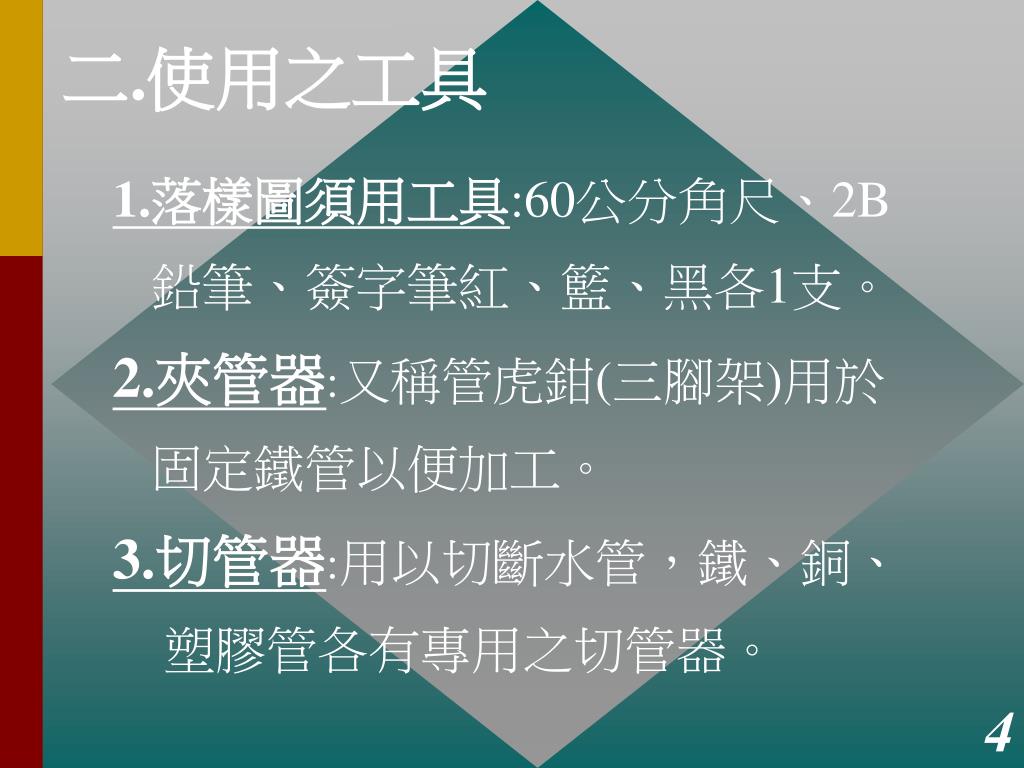

二.使用之工具 1.落樣圖須用工具:60公分角尺、2B 鉛筆、簽字筆紅、籃、黑各1支。 2.夾管器:又稱管虎鉗(三腳架)用於固定鐵管以便加工。 3.切管器:用以切斷水管，鐵、銅、塑膠管各有專用之切管器。

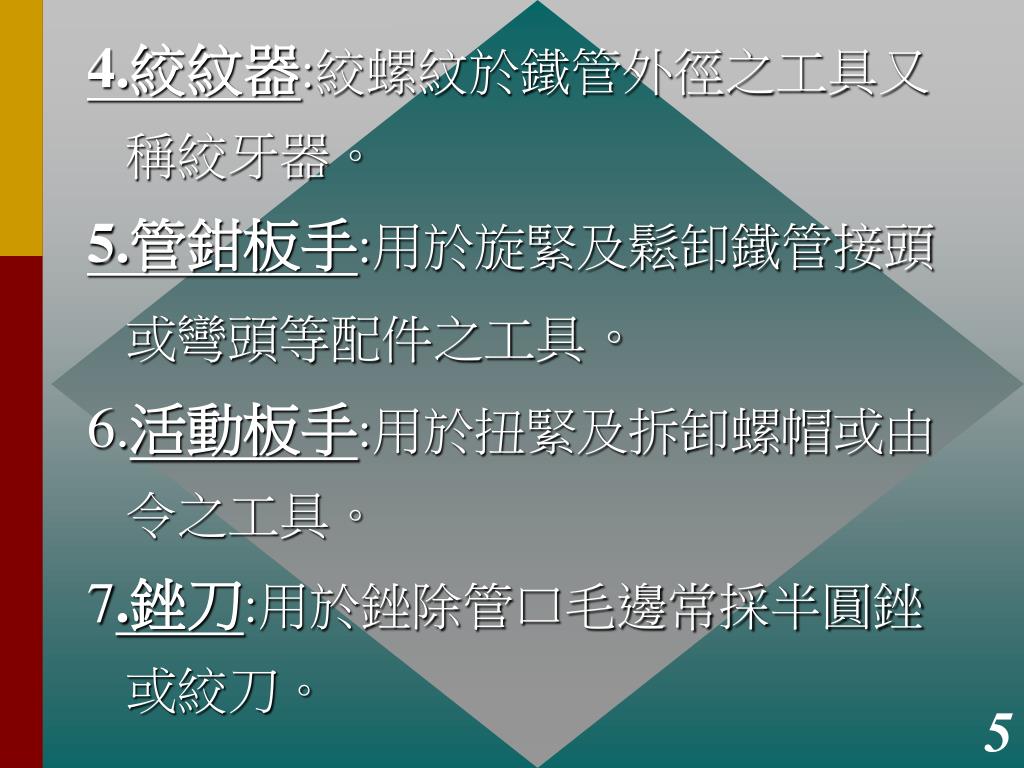

4.絞紋器:絞螺紋於鐵管外徑之工具又 稱絞牙器。 5.管鉗板手:用於旋緊及鬆卸鐵管接頭或彎頭等配件之工具。 6.活動板手:用於扭緊及拆卸螺帽或由令之工具。 7.銼刀:用於銼除管口毛邊常採半圓銼或絞刀。

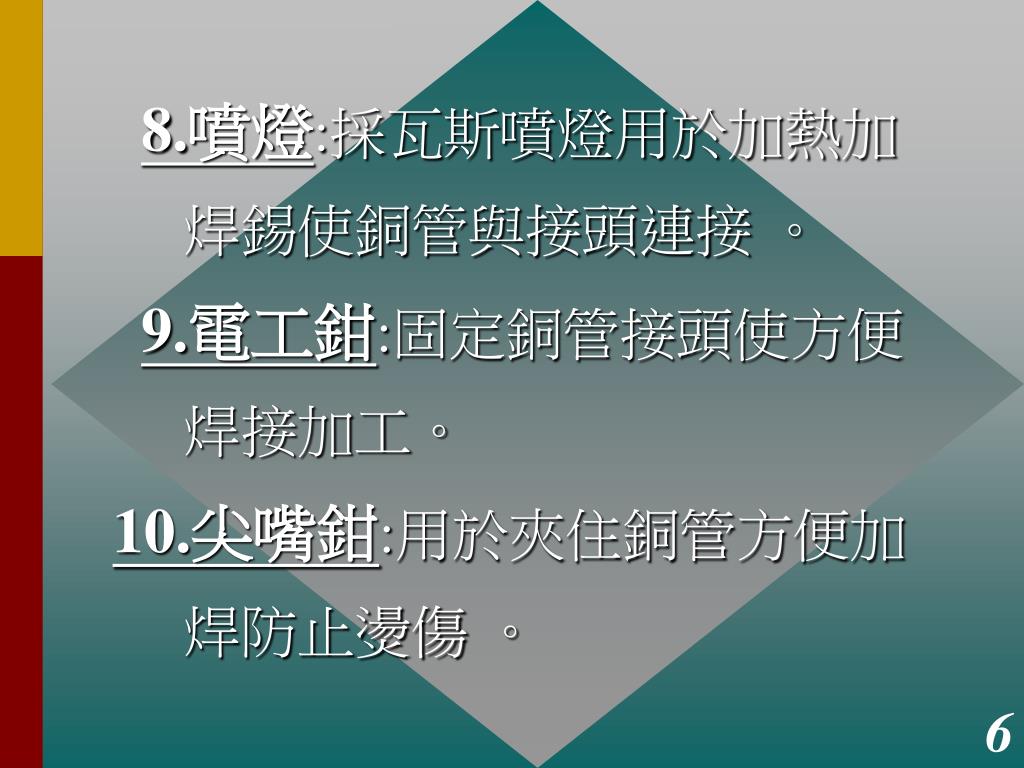

8.噴燈:採瓦斯噴燈用於加熱加 焊錫使銅管與接頭連接。 9.電工鉗:固定銅管接頭使方便焊接加工。 10.尖嘴鉗:用於夾住銅管方便加焊防止燙傷。

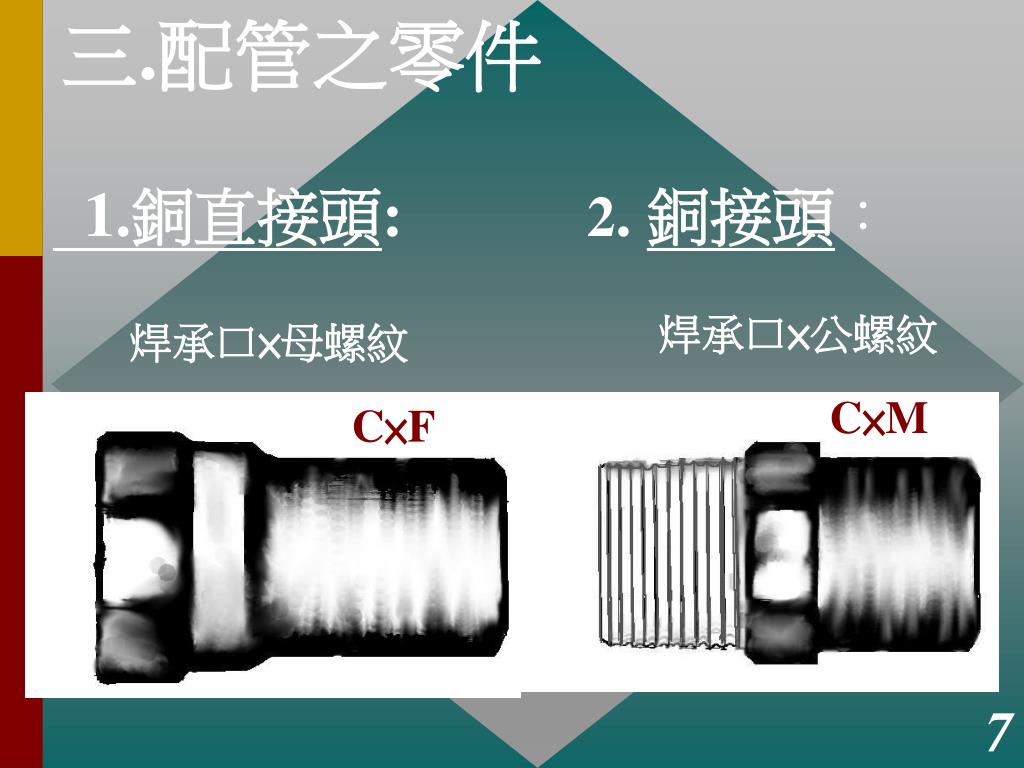

三.配管之零件 1.銅直接頭:2. 銅接頭：焊承口×公螺紋焊承口×母螺紋 C×M C×F

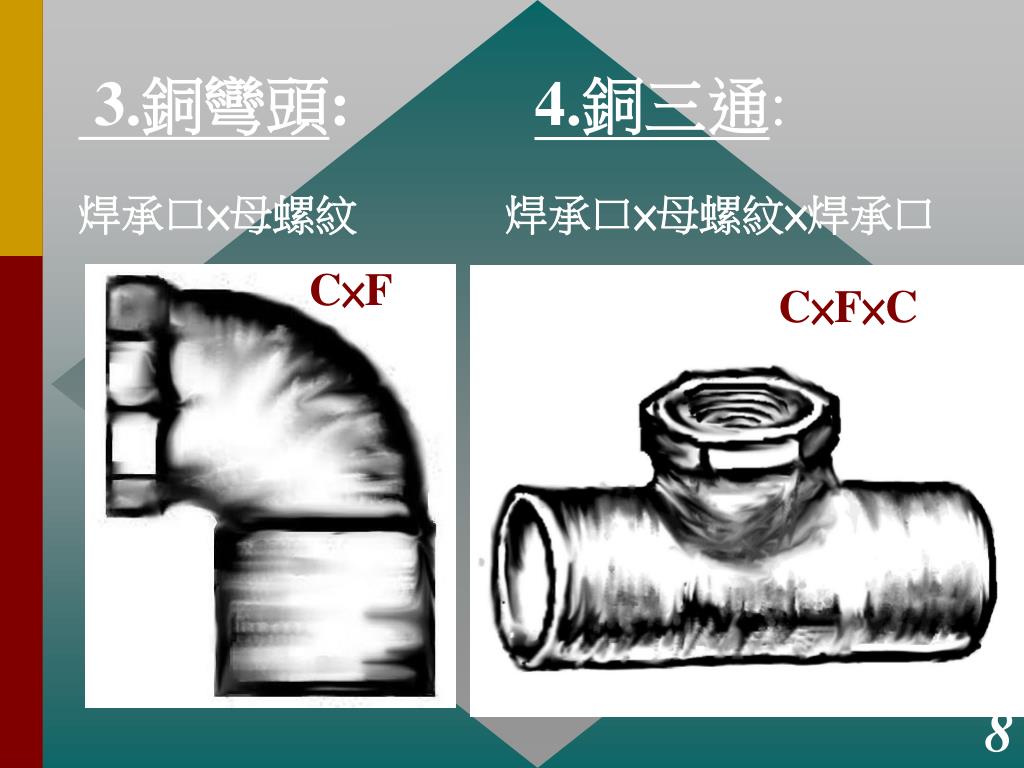

焊承口×母螺紋 焊承口×母螺紋×焊承口 3.銅彎頭:4.銅三通: C×F C×F×C

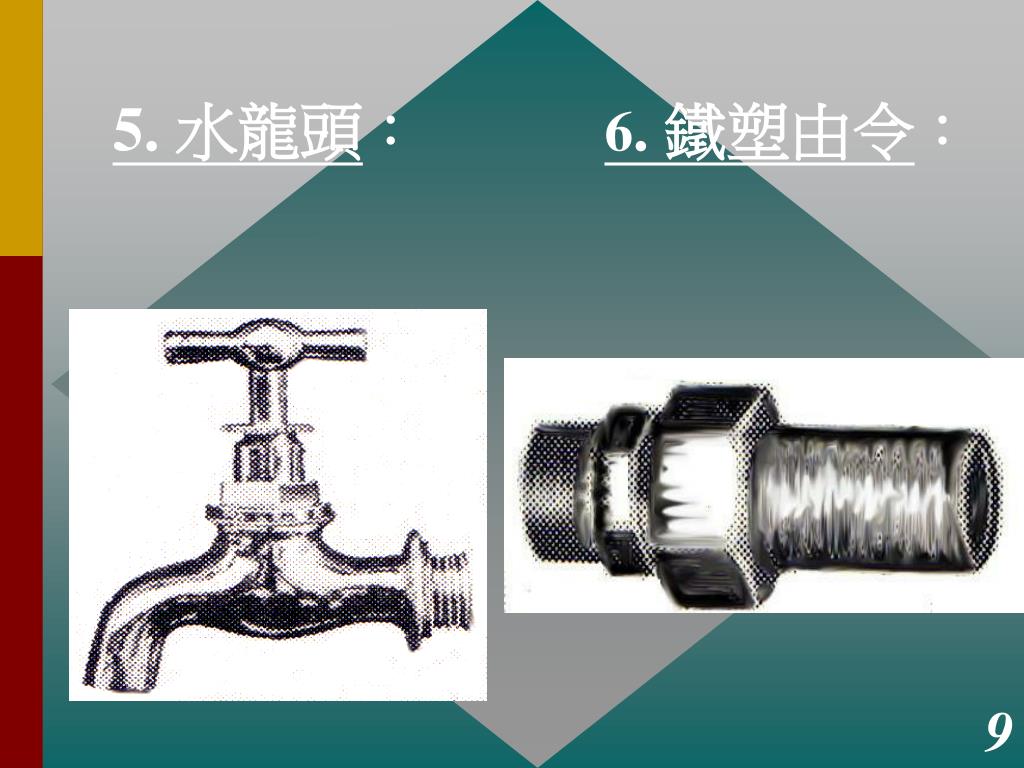

5. 水龍頭： 6. 鐵塑由令：

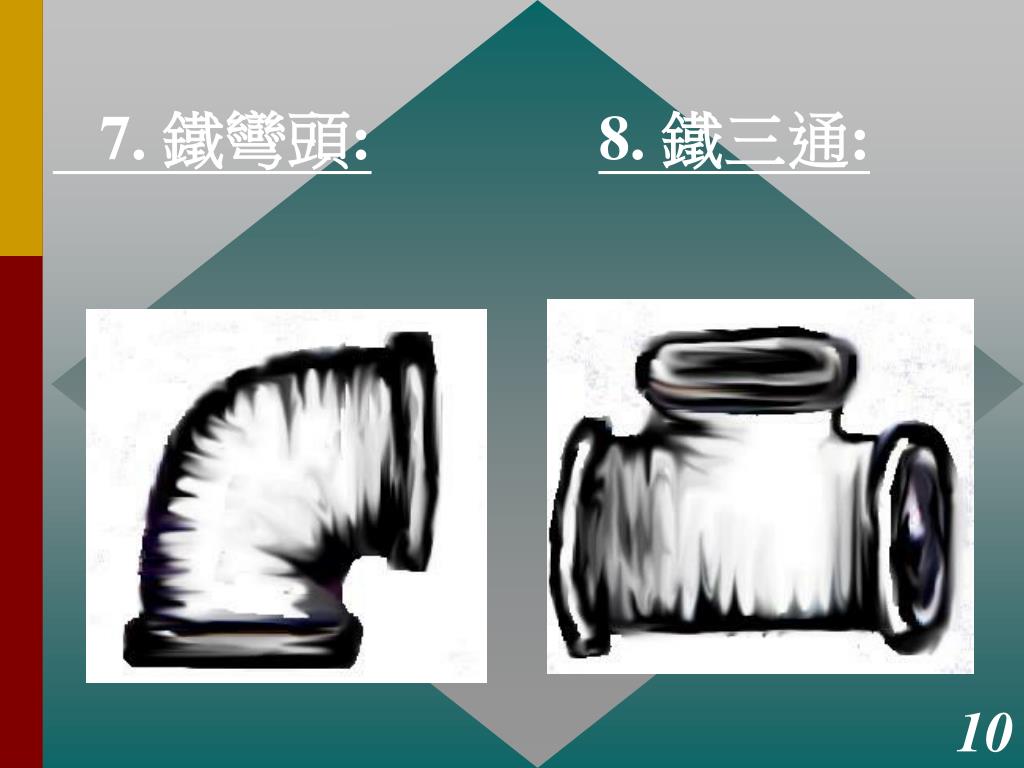

7. 鐵彎頭:8. 鐵三通:

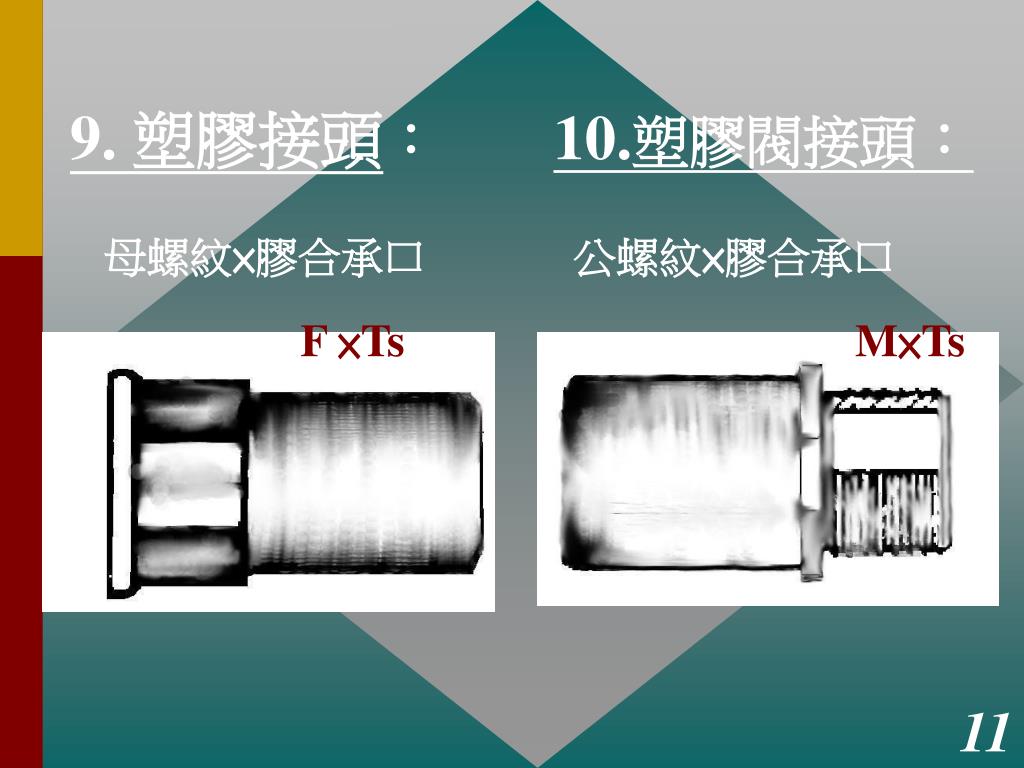

母螺紋×膠合承口 公螺紋×膠合承口 9. 塑膠接頭：10.塑膠閥接頭： F ×Ts M×Ts

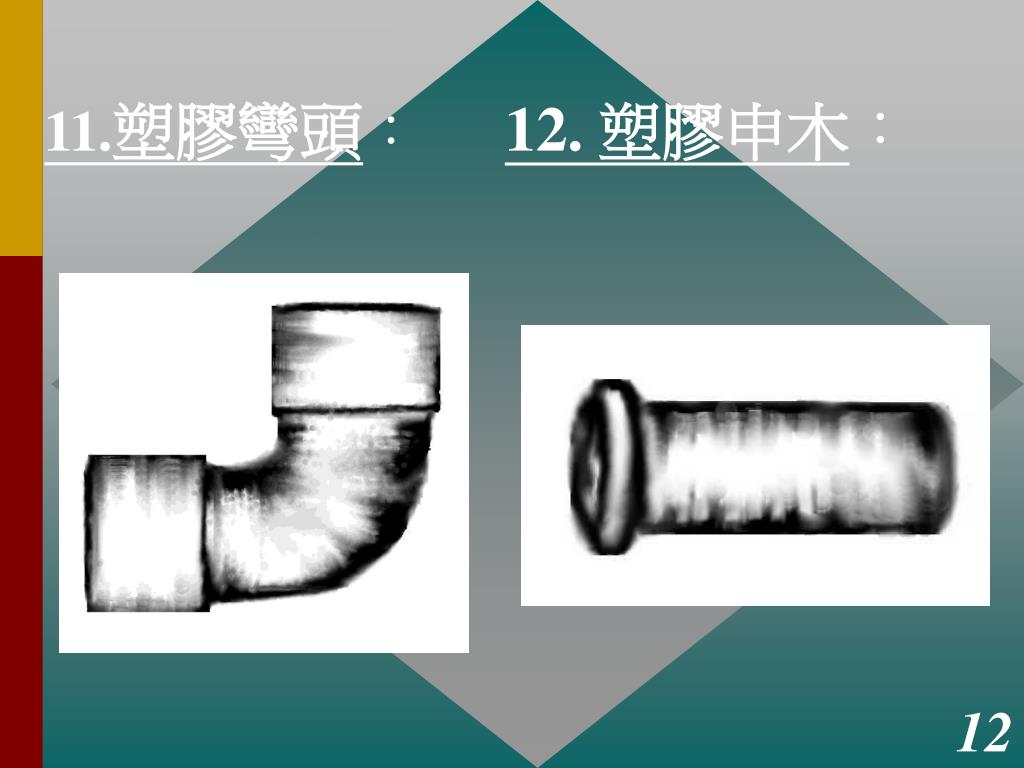

11.塑膠彎頭：12. 塑膠申木：

13. 塑膠三通 :14. 龍頭彎：

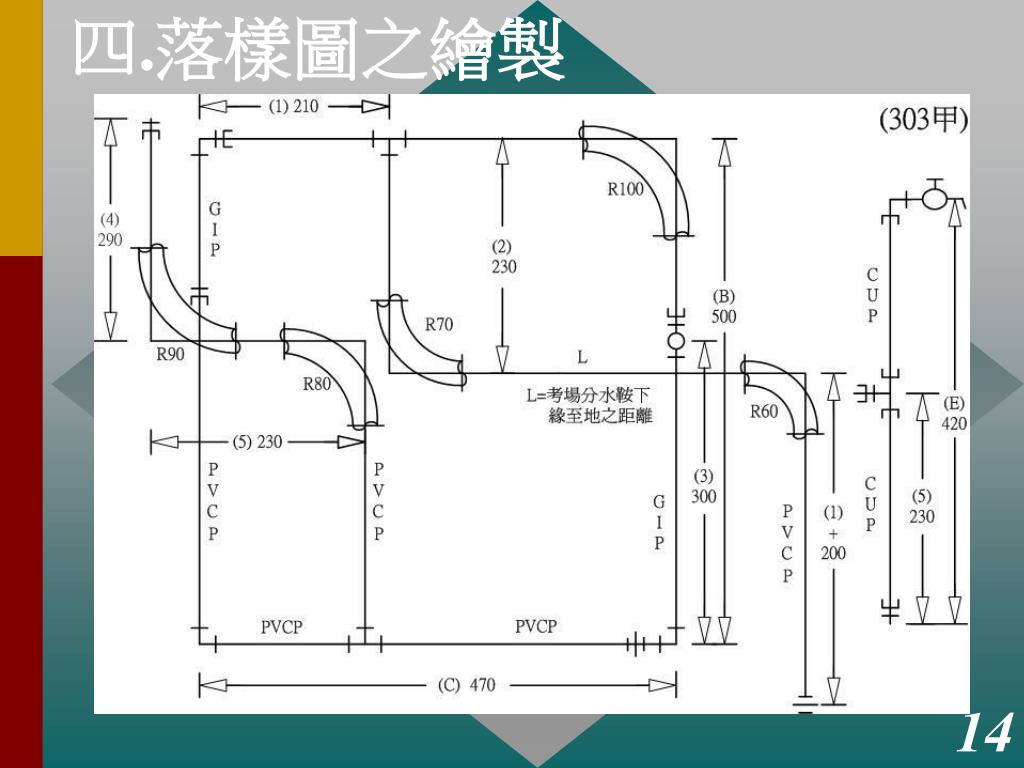

四.落樣圖之繪製 303甲 1.術科試題:

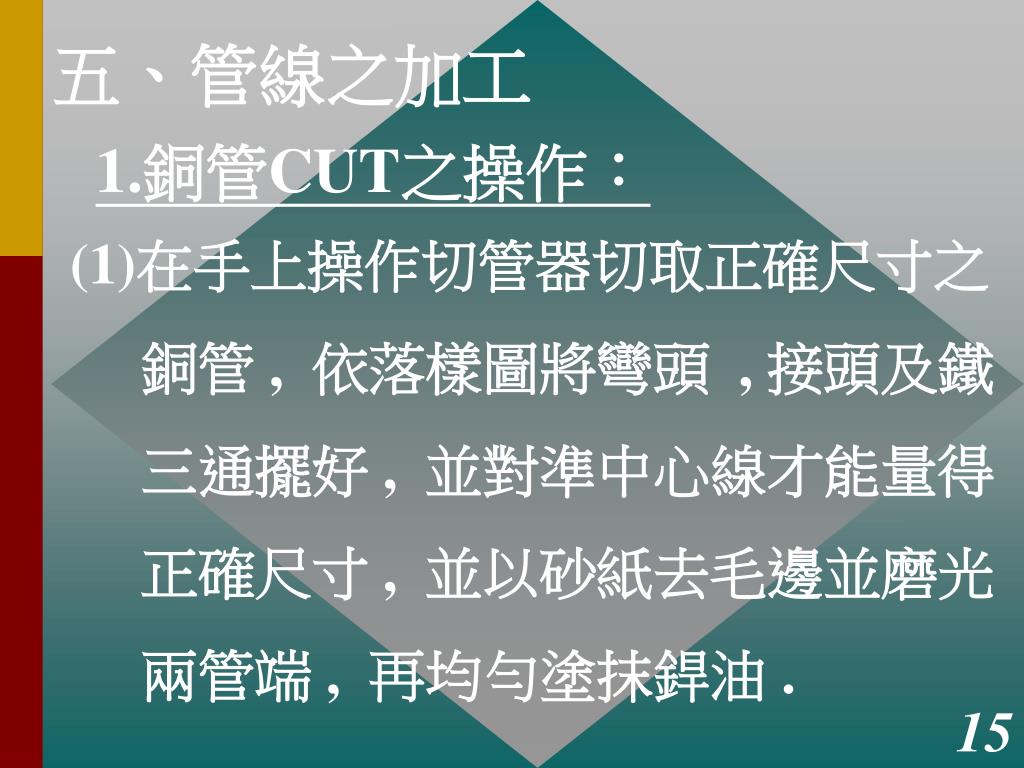

五、管線之加工 1.銅管CUT之操作： (1)在手上操作切管器切取正確尺寸之銅管 , 依落樣圖將彎頭 , 接頭及鐵三通擺好 , 並對準中心線才能量得正確尺寸 , 並以砂紙去毛邊並磨光兩管端 , 再均勻塗抹銲油 .

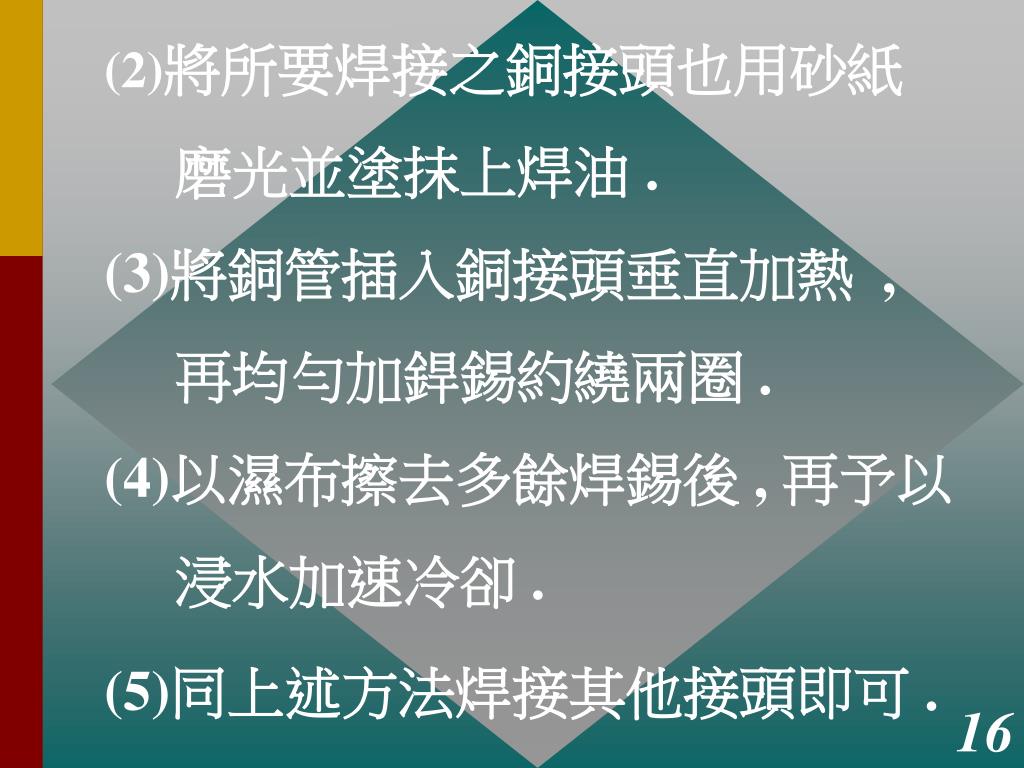

(2)將所要焊接之銅接頭也用砂紙 磨光並塗抹上焊油 . (3)將銅管插入銅接頭垂直加熱 , 再均勻加銲錫約繞兩圈 . (4)以濕布擦去多餘焊錫後 , 再予以浸水加速冷卻 . (5)同上述方法焊接其他接頭即可 .

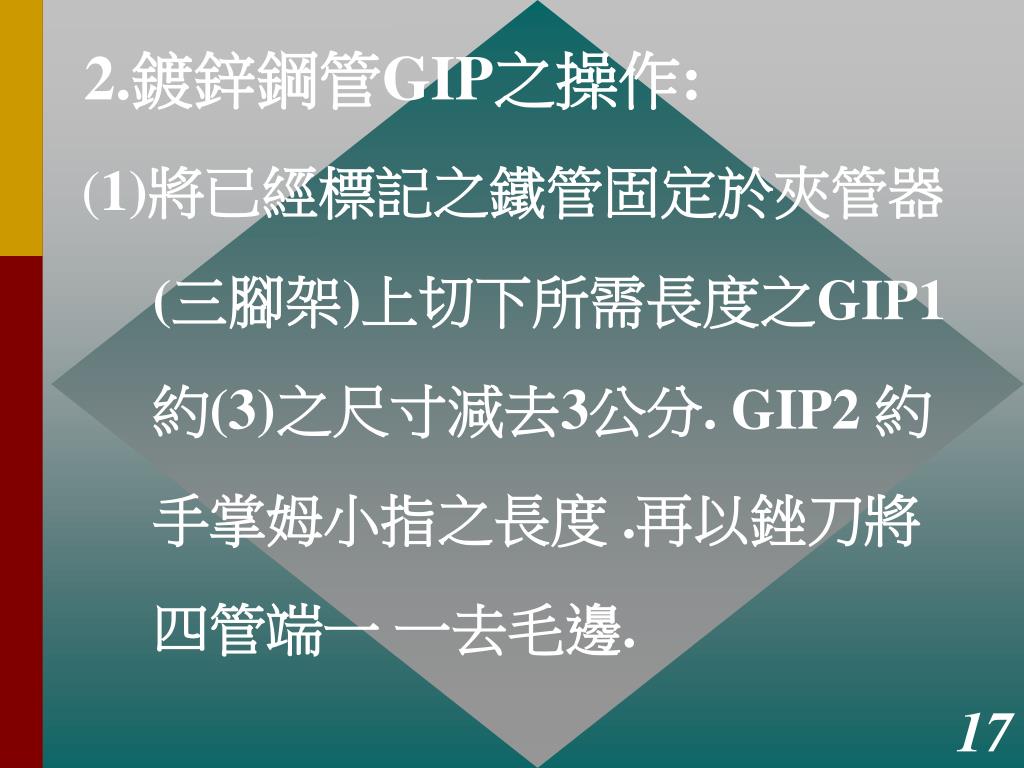

2.鍍鋅鋼管GIP之操作: (1)將已經標記之鐵管固定於夾管器 (三腳架)上切下所需長度之GIP1 約(3)之尺寸減去3公分. GIP2 約手掌姆小指之長度 .再以銼刀將四管端一一去毛邊.

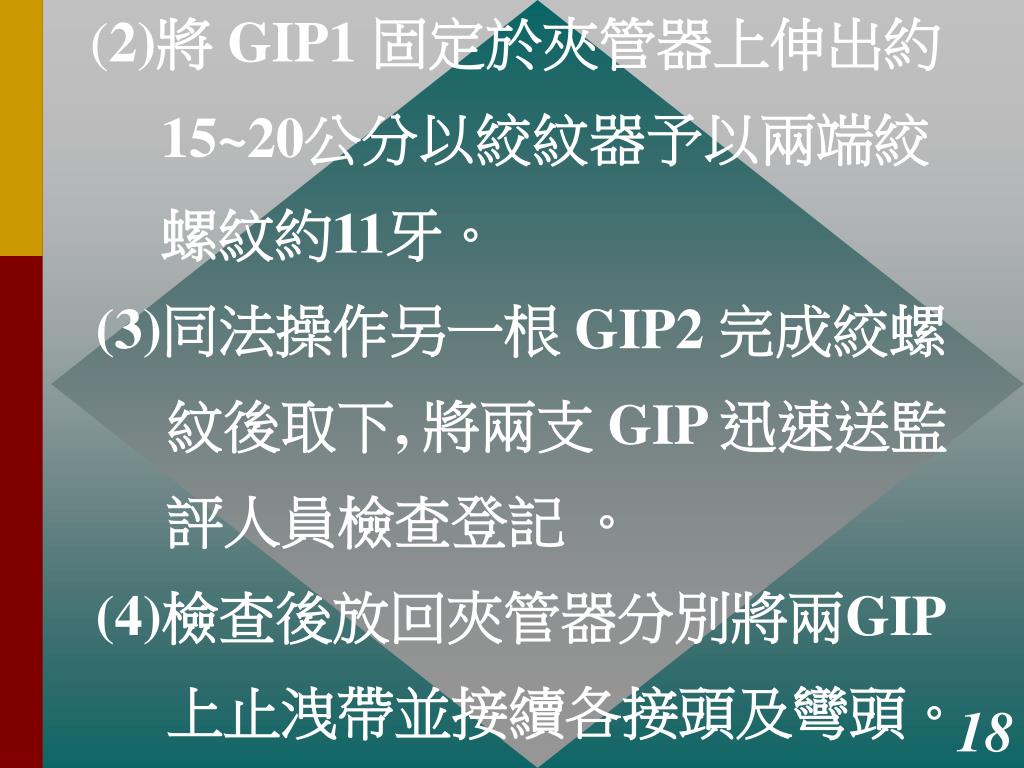

(2)將 GIP1 固定於夾管器上伸出約 15~20公分以絞紋器予以兩端絞螺紋約11牙。 (3)同法操作另一根 GIP2 完成絞螺紋後取下, 將兩支 GIP 迅速送監評人員檢查登記。 (4)檢查後放回夾管器分別將兩GIP 上止洩帶並接續各接頭及彎頭。

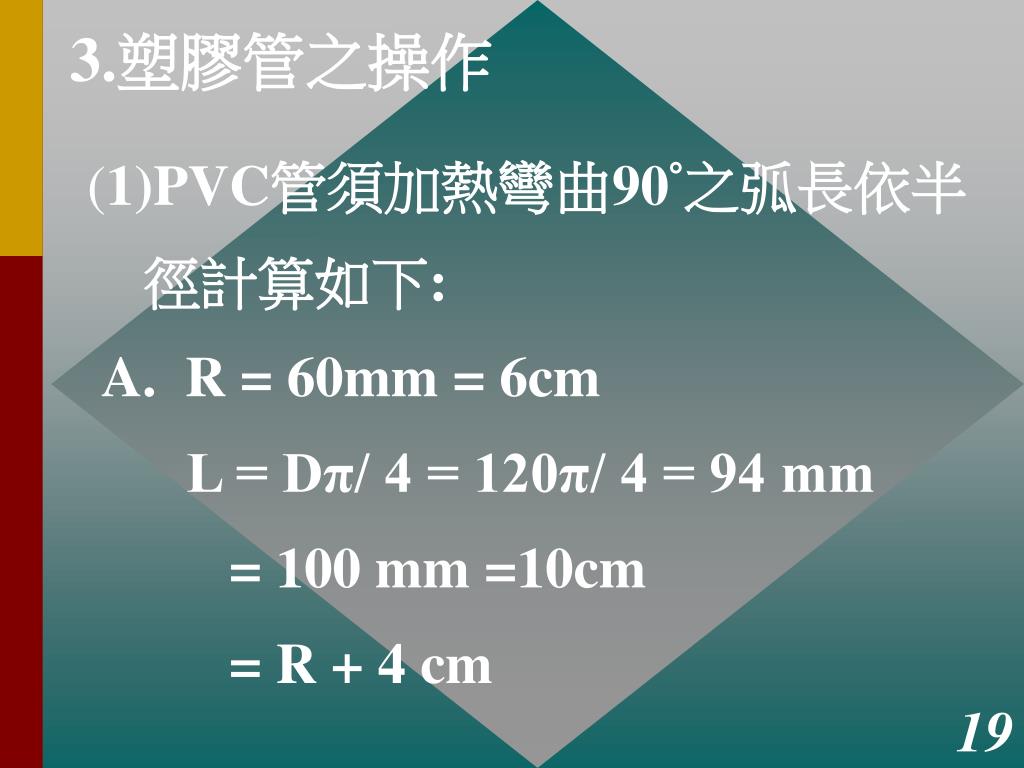

3.塑膠管之操作 (1)PVC管須加熱彎曲90°之弧長依半徑計算如下: A. R = 60mm = 6cm L = Dπ/ 4 = 120π/ 4 = 94 mm = 100 mm =10cm = R + 4 cm

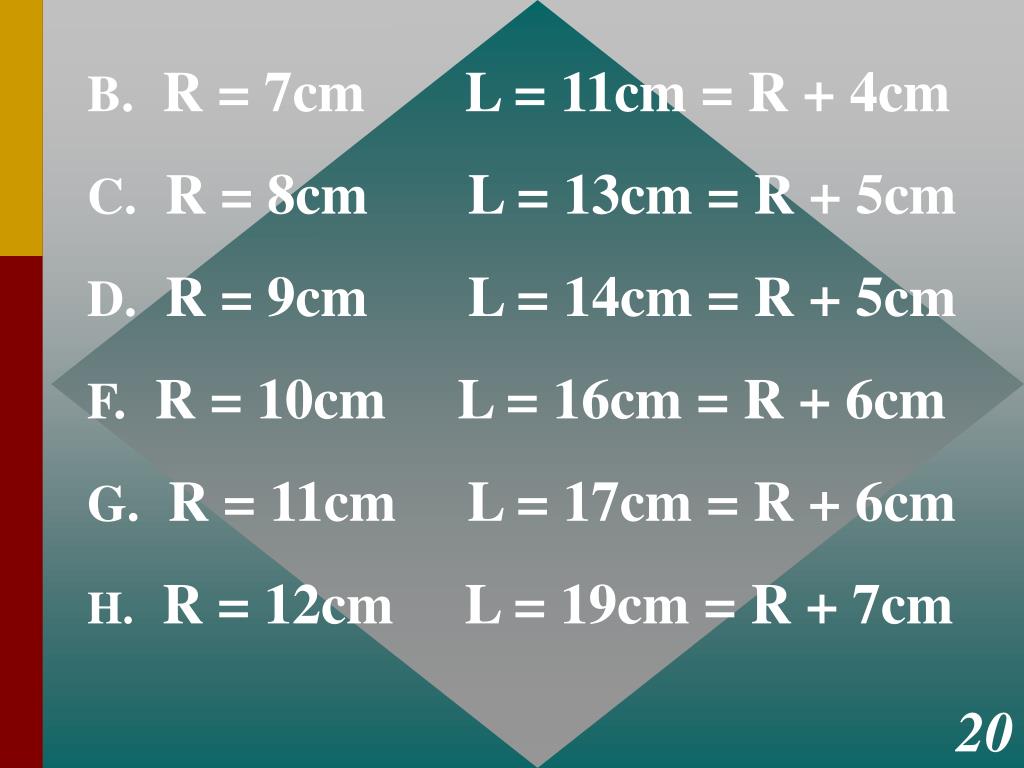

B. R = 7cm L = 11cm = R + 4cm C. R = 8cm L = 13cm = R + 5cm D.R = 9cm L = 14cm = R + 5cm F. R = 10cm L = 16cm = R + 6cm G. R = 11cm L = 17cm = R + 6cm H. R = 12cm L = 19cm = R + 7cm

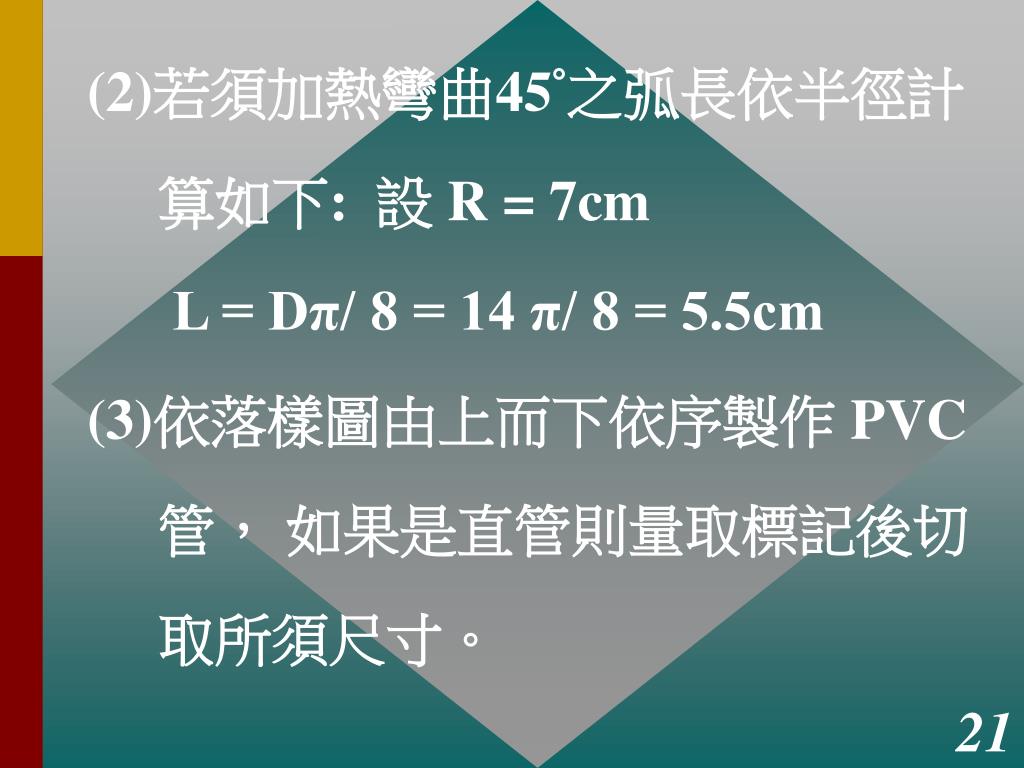

(2)若須加熱彎曲45°之弧長依半徑計 算如下: 設 R = 7cm L = Dπ/ 8 = 14 π/ 8 = 5.5cm (3)依落樣圖由上而下依序製作 PVC 管，如果是直管則量取標記後切取所須尺寸。

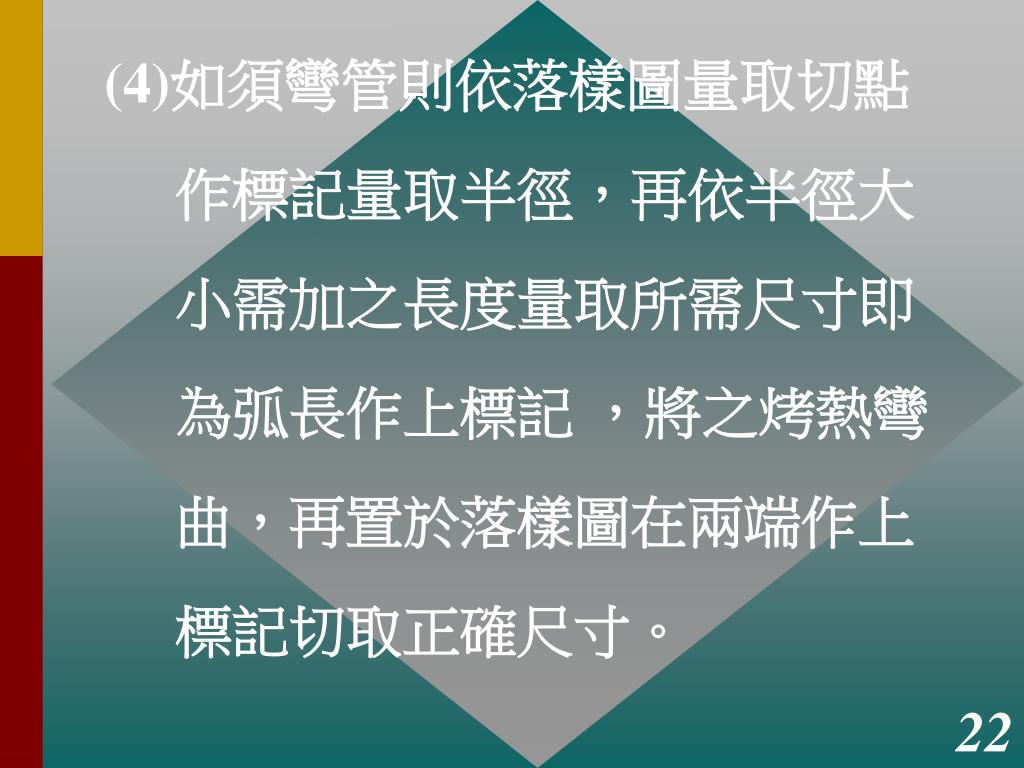

(4)如須彎管則依落樣圖量取切點 作標記量取半徑，再依半徑大小需加之長度量取所需尺寸即為弧長作上標記，將之烤熱彎曲，再置於落樣圖在兩端作上標記切取正確尺寸。

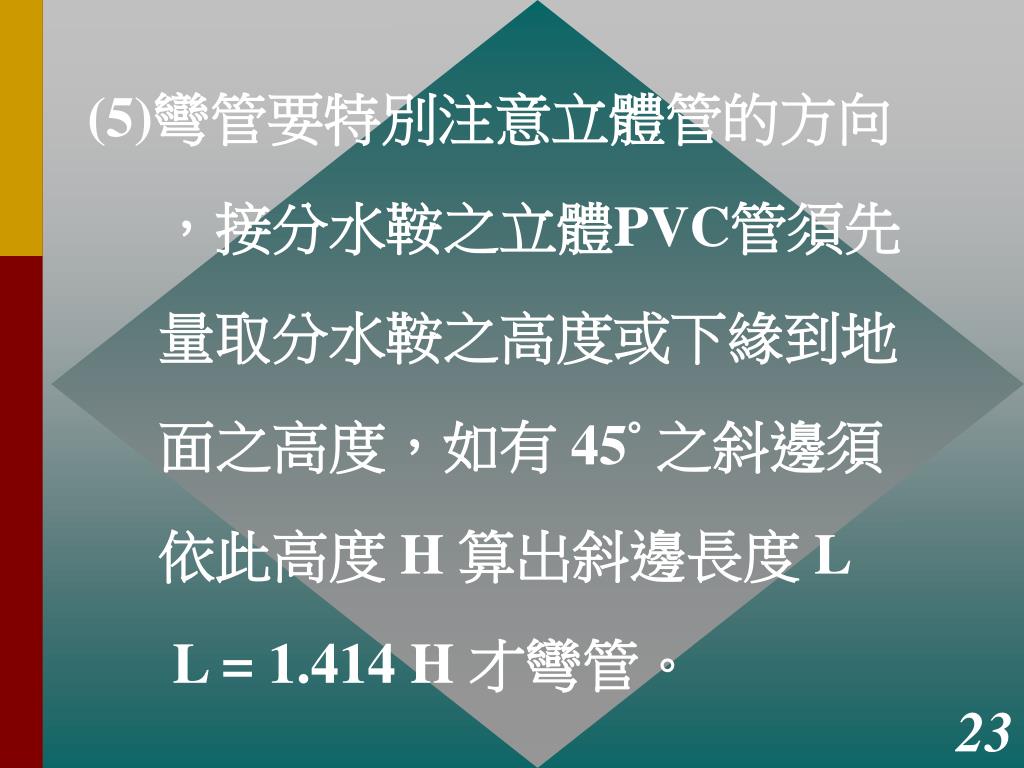

(5)彎管要特別注意立體管的方向 ，接分水鞍之立體PVC管須先量取分水鞍之高度或下緣到地面之高度，如有 45°之斜邊須依此高度 H 算出斜邊長度 L L = 1.414 H 才彎管。

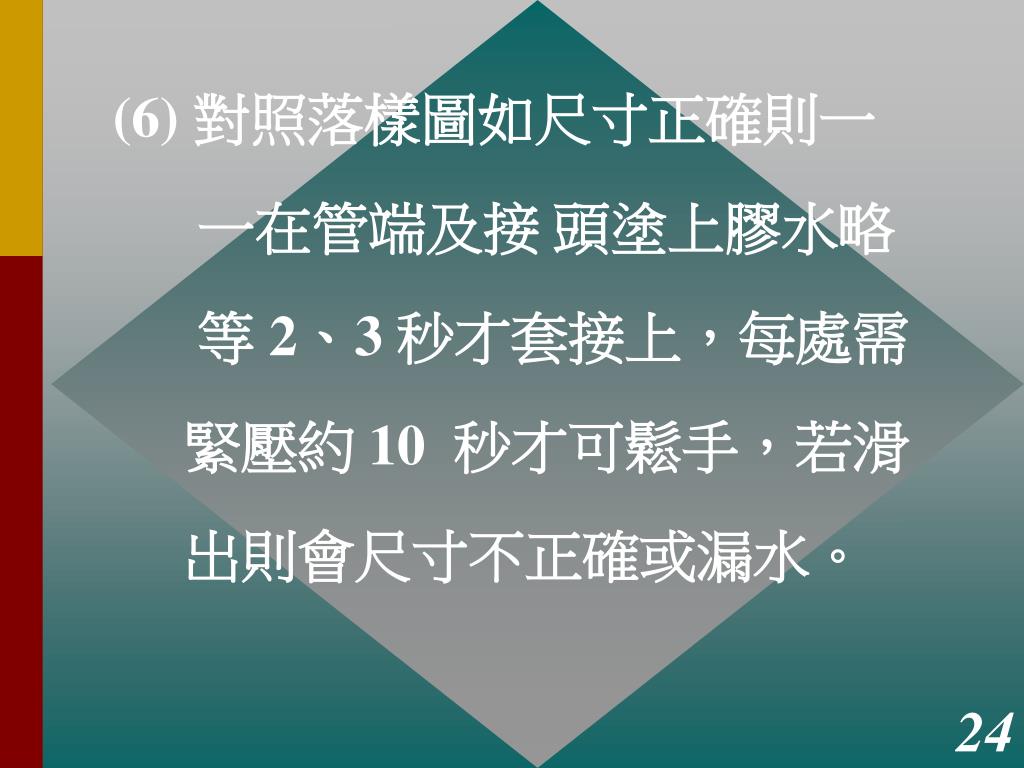

(6) 對照落樣圖如尺寸正確則一 一在管端及接頭塗上膠水略等 2、3 秒才套接上，每處需緊壓約 10 秒才可鬆手，若滑出則會尺寸不正確或漏水。
