Часть 4.

Монтаж беспроводных систем

передачи данных

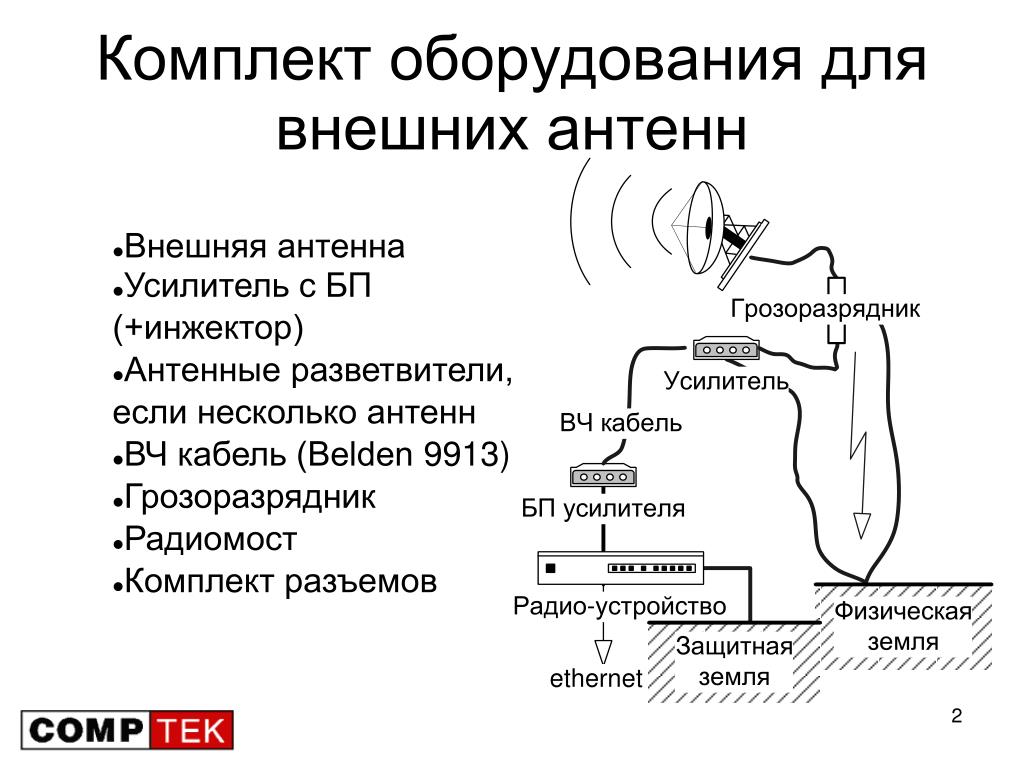

Комплект оборудования для внешних антенн

  • Внешняя антенна

  • Усилитель с БП (+инжектор)‏

  • Антенные разветвители, если несколько антенн

  • ВЧ кабель (Belden 9913)‏

  • Грозоразрядник

  • Радиомост

  • Комплект разъемов

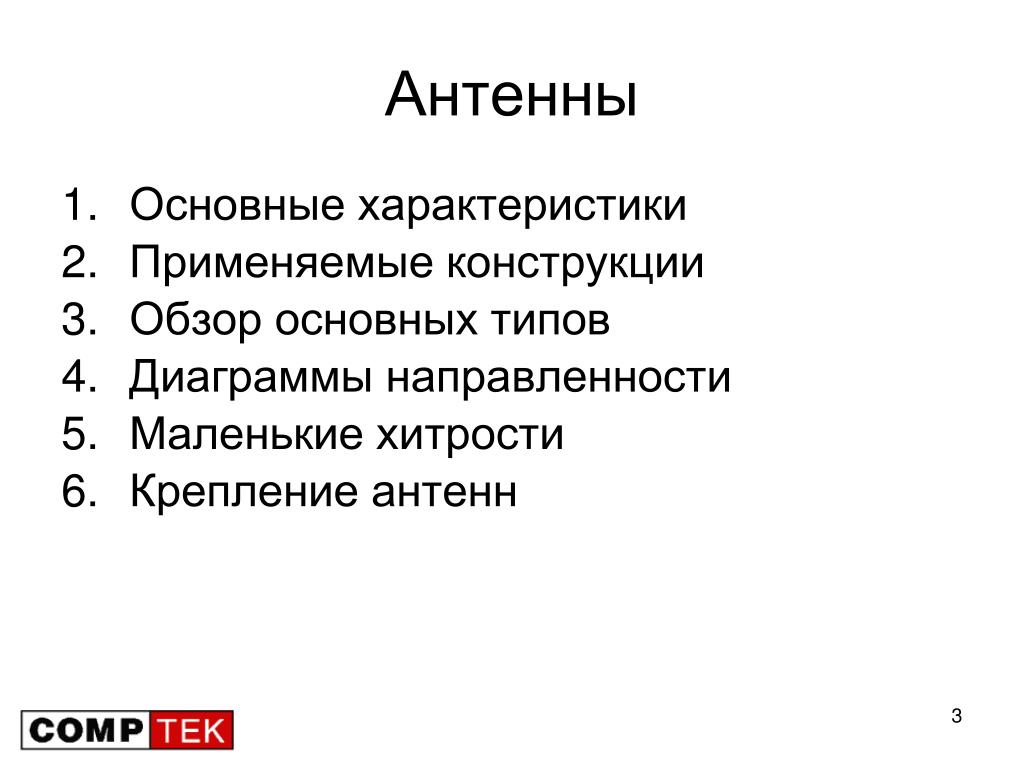

Антенны внешних антенн

  • Основные характеристики

  • Применяемые конструкции

  • Обзор основных типов

  • Диаграммы направленности

  • Маленькие хитрости

  • Крепление антенн


Зачем нужны антенны? внешних антенн

  • Согласование волнового сопротивления

  • Необходимо добиться максимального коэффициента излучения мощности

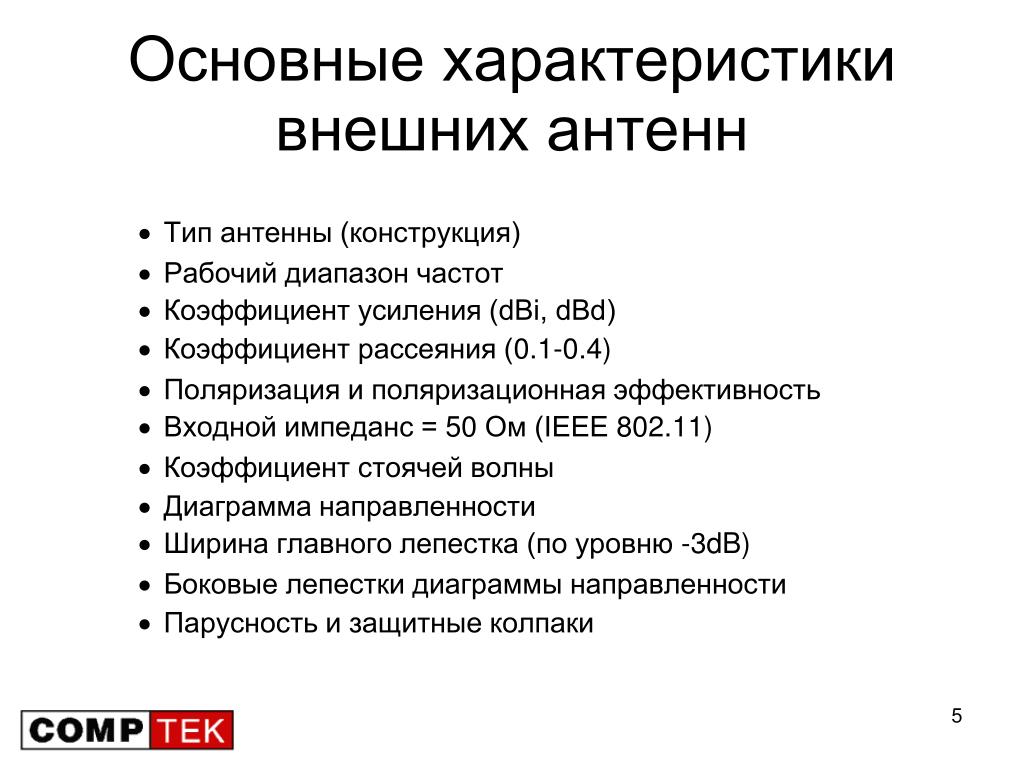

Основные характеристики внешних антенн

  • Тип антенны (конструкция)‏

  • Рабочий диапазон частот

  • Коэффициент усиления (dBi, dBd)‏

  • Коэффициент рассеяния (0.1-0.4)‏

  • Поляризация и поляризационная эффективность

  • Входной импеданс = 50 Oм (IEEE 802.11)‏

  • Коэффициент стоячей волны

  • Диаграмма направленности

  • Ширина главного лепестка (по уровню -3dB)‏

  • Боковые лепестки диаграммы направленности

  • Парусность и защитные колпаки


Типы внешних антенн антенн

  • Диполь (всенаправленная)‏

  • Коллинеарная дипольная решетка

  • Волновой канал (yaggi)‏

  • Логопериодическая антенна

  • Фазированная решетка

  • и многие - многие другие...


Диаграмма направленности антенн

Графическое изображение распределения излучаемой мощности в окружающем пространстве (E&H)‏

  • полярные координаты

  • декартовы координаты

  • картографическое изображение (изолинии равной мощности)‏

  • Ширина главного лепестка

    • По уровню –3 dB мощности, это 0.707=1/sqrt(2) по полю

    • “по нулям” – по мин мощности между главным и боковыми лепестками


  • Основные типы диаграммы направленности

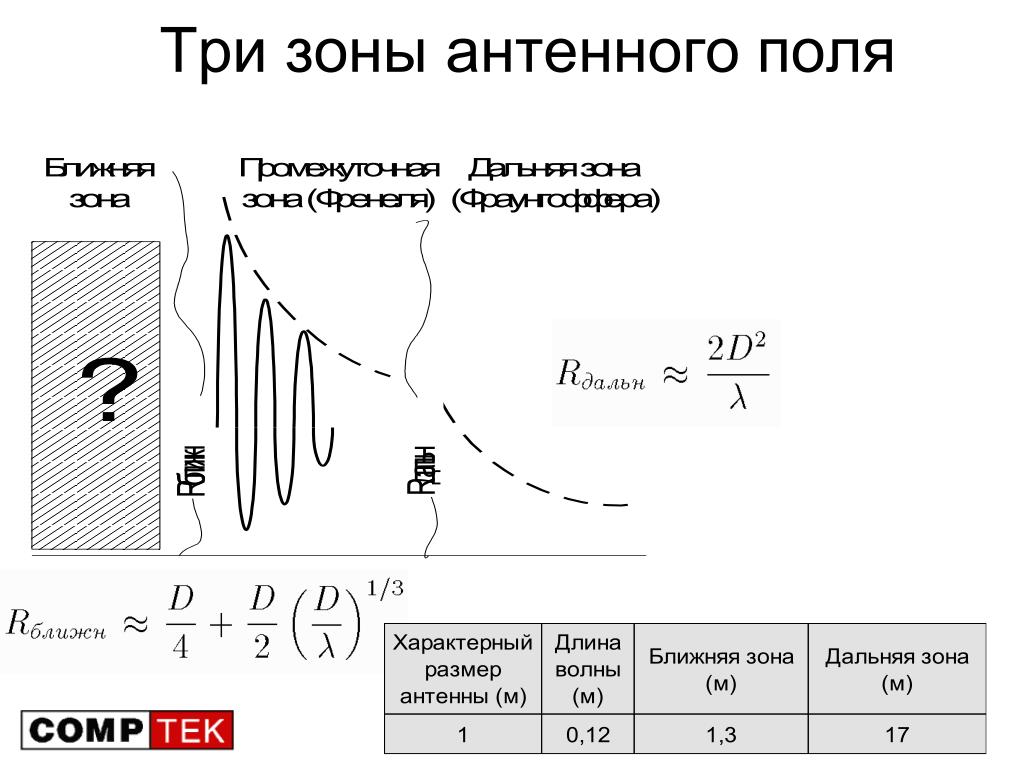

    Три зоны антенного поля направленности


    Всенаправленные антенны направленности


    11 dbi
    Всенаправленные направленности антенны 11 dBi

    2.4 ГГц

    NN-2400-H

    360°х7°

    горизонтальная

    OMNI-11

    360°х6,5°

    вертикальная


    Диаграмма направленности направленности всенаправленной антенны

    10 вибраторная коллинеарная дипольная решетка

    диапазон 2400-2485 МГц

    ширина в вертикальной плоскости 7 град

    к-т усиления 11 dBi

    КСВ 1.2-1.5


    7 5 dbi omni 360 20 2402
    Диаграмма направленности для антенны 7,5 dBi omni 360°х20° ГРАД-2402

    E

    2.4 ГГц

    • Чем выше коэффициент усиления, тем:

    • уже главный лепесток

    • cложнее ДН

    • больше боковых лепестков


    ГРАД-2403 антенны 7,5 dBi omni 360°х20°

    • 3 dBi

    • 360°х60°

    • вертикальная поляризация

    • 2.4 ГГц


    Omni 5 3 10

    Диапазон частот, МГц антенны 7,5 dBi omni 360°х20°

    5250-5350

    Коэффицент усиления, dBi

    10,0

    Макс. подводимая мощность, Вт

    50

    Ширина диаграммы направленности

    В вертикальной плоскости

    В горизонтальной плоскости

    360°

    Входное сопротивление, Ом

    50

    КСВ в раб. диапазоне частот, не более

    1,8

    Диаметр мачты, мм

    30-40

    Масса, кг

    0,5

    Габаритные размеры c узлом крепления,

    длина х ширина х высота, мм

    68х80х30

    Макс. скрость ветра, км/час

    160

    Поляризация

    вертикальная

    Диапазон рабочих температур

    -40° +50°

    Разъем

    Розетка N типа

    Тип антенны

    Коллинеарная

    Гарантия

    1 год

    Omni-5.3-10

    Технические характеристики


    Диапазон частот, МГц антенны 7,5 dBi omni 360°х20°

    5250-5350

    Коэффицент усиления, dBi

    7,0

    Макс. подводимая мощность, Вт

    50

    Ширина диаграммы направленности

    В вертикальной плоскости

    23°

    В горизонтальной плоскости

    360°

    Входное сопротивление, Ом

    50

    КСВ в раб. диапазоне частот, не более

    1,8

    Диаметр мачты, мм

    25-45

    Масса, кг

    0,35

    Габаритные размеры c узлом крепления,

    длина х ширина х высота, мм

    60х80х350

    Макс. скрость ветра, км/час

    160

    Поляризация

    вертикальная

    Диапазон рабочих температур

    -40° +50°

    Разъем

    Розетка N типа

    Тип антенны

    Коллинеарная

    Гарантия

    1 год

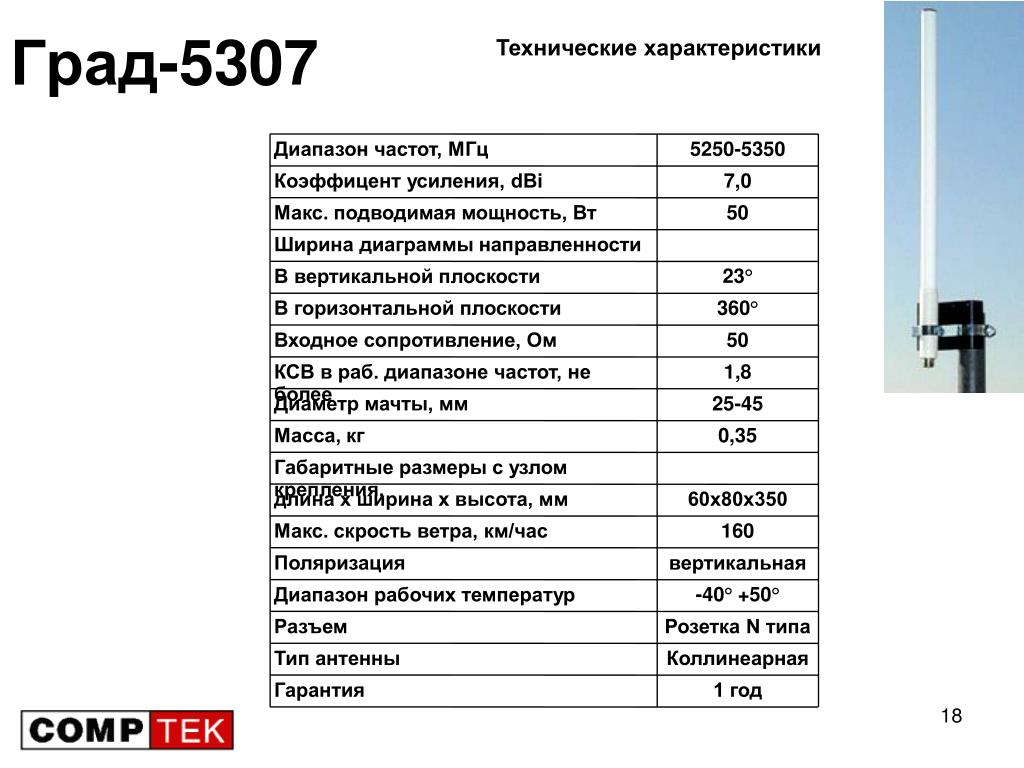

    Град-5307

    Технические характеристики


    Название антенны 7,5 dBi omni 360°х20°

    Коэффициент усиления , dBi

    Диаграмма направленности

    Грозозащита

    Применение

     SFA-15

    15

    67°х12°

    Не нужна

     6-секторная базовая станция

     SFA-18

    18

    30°х12°

    Не нужна

    GRAD-2486

    11

    180°х18°

    Не нужна

     GRAD-2487

    13

    90°х18°

    Нужна

     4-секторная базовая станция

    Секторные антенны

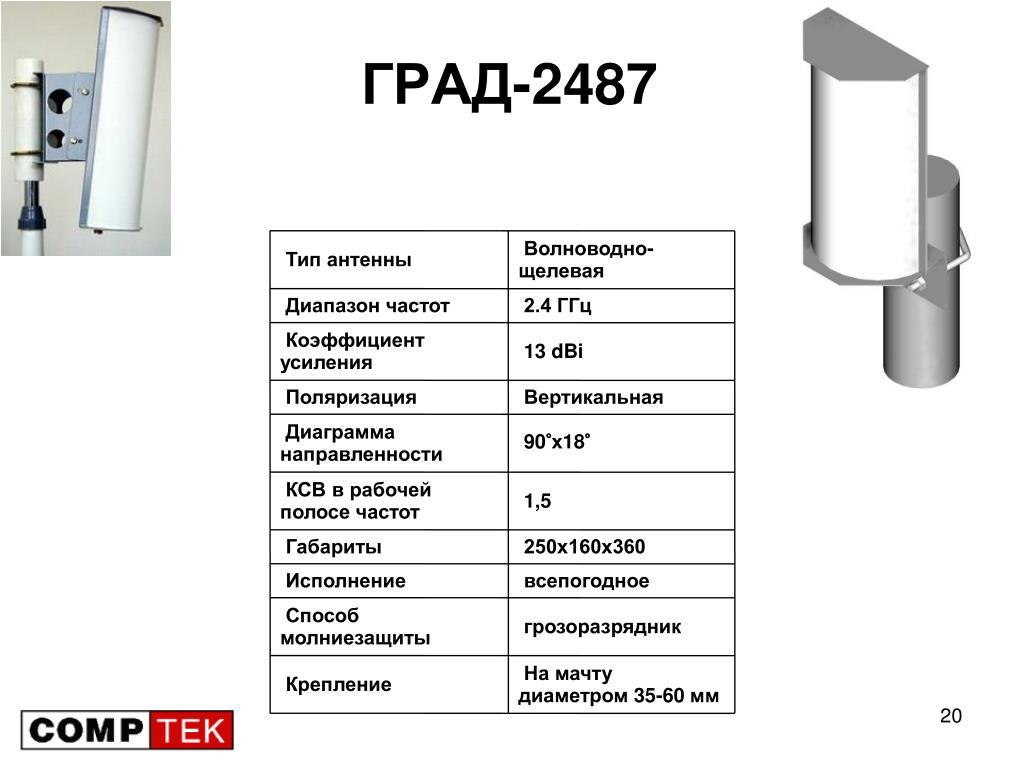

     Тип антенны антенны 7,5 dBi omni 360°х20°

     Волноводно-щелевая

    Диапазон частот

    2.4 ГГц

     Коэффициент усиления

     13 dBi

     Поляризация

     Вертикальная

     Диаграмма направленности

     90°х18°

     КСВ в рабочей полосе частот

     1,5

     Габариты

     250х160х360

     Исполнение

     всепогодное

     Способ молниезащиты

     грозоразрядник

     Крепление

     На мачту диаметром 35-60 мм

    ГРАД-2487

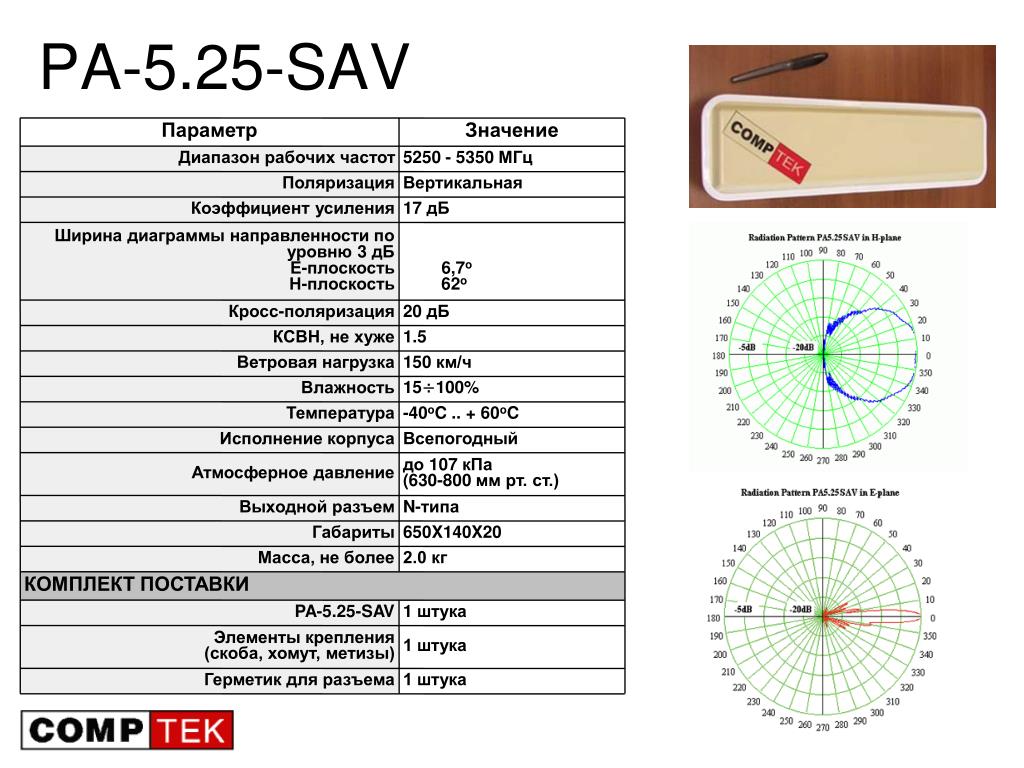

    Pa 5 25 sav

    Параметр антенны 7,5 dBi omni 360°х20°

    Значение

    Диапазон рабочих частот

    5250 - 5350 МГц

    Поляризация

    Вертикальная

    Коэффициент усиления

    17 дБ

    Ширина диаграммы направленности по уровню 3 дБЕ-плоскостьН-плоскость

    6,7o62o

    Кросс-поляризация

    20 дБ

    КСВН, не хуже

    1.5

    Ветровая нагрузка

    150 км/ч

    Влажность

    15÷100%

    Температура

    -40oC .. + 60oC

    Исполнение корпуса

    Всепогодный

    Атмосферное давление

    до 107 кПа

    (630-800 мм рт. ст.)‏

    Выходной разъем

    N-типа

    Габариты

    650X140X20

    Масса, не более

    2.0 кг

    КОМПЛЕКТ ПОСТАВКИ

    PA-5.25-SAV

    1 штука

    Элементы крепления

    (скоба, хомут, метизы)‏

    1 штука

    Герметик для разъема

    1 штука

    PA-5.25-SAV


    Fa 20

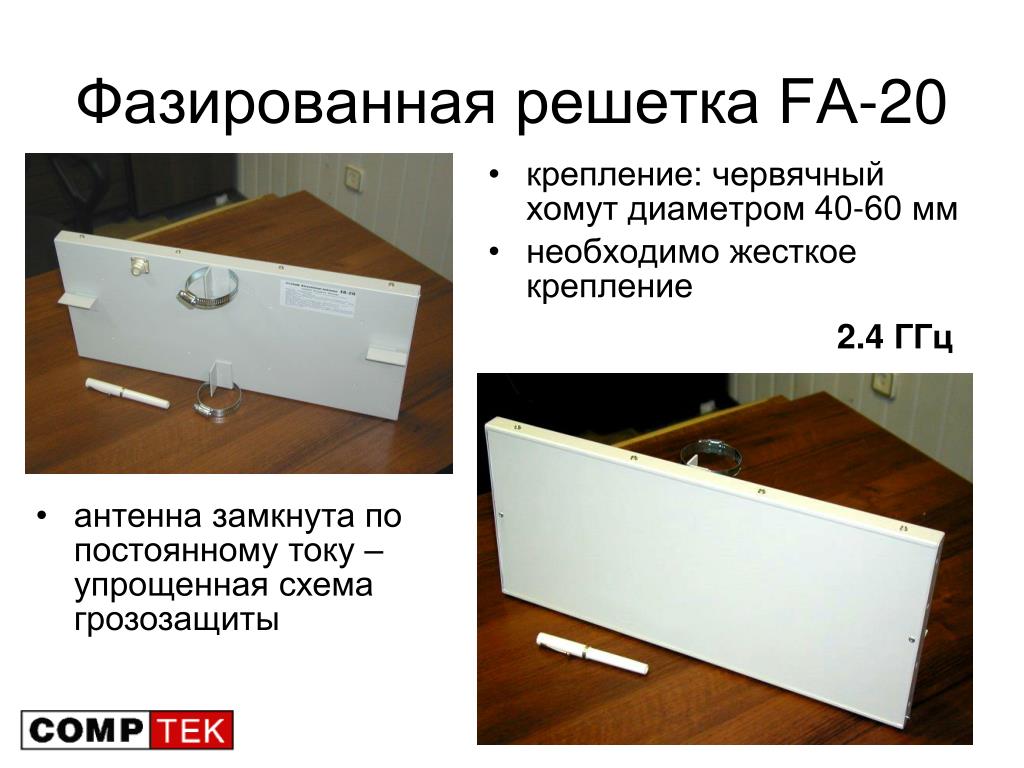

    Фазированная решетка FA-20 антенны 7,5 dBi omni 360°х20°

    • крепление: червячный хомут диаметром 40-60 мм

    • необходимо жесткое крепление

    2.4 ГГц

    • антенна замкнута по постоянному току – упрощенная схема грозозащиты


    Fa 201
    Диаграмма направленности антенны 7,5 dBi omni 360°х20° FA-20

    В плоскости вектора E

    синий – с экранами

    красный – без экранов

    2.4 ГГц


    Pa 2 3 01
    PA-2.3-01 антенны 7,5 dBi omni 360°х20°

    2.4 ГГц


    Направленные антенны антенны 7,5 dBi omni 360°х20°


    Yaggi 10 6
    Волновой канал антенны 7,5 dBi omni 360°х20° (yaggi) 10 & 6 элементов

    13dbi

    E

    2.4 ГГц




    Рабочий диапазон частот антенны (23-24 dBi)

    2400-2500 МГц

    Коэффициент усиления

    24 dBi

    Соотношение мощности излучения в передней и задней полусферах

    21 dBi

    Ширина диаграммы направленности на уровне -3 dB

    10 град.

    Волновое сопротивление

    50 Ом

    Разъем

    N-типа. Male

    Поляризация

    Верт., гориз.

    Подавление кросполяризации

    32 dB

    Вес антенны с креплением

    2,4 кг

    Размер антенны

    69х75 см

    Материал

    Сталь

    Атмосферо-устойчивое покрытие

    Порошковая эмаль

    Максимальная скорость ветра

    40 м/сек

    Диаметр мачты для установки

    30-40 мм

    Антенна ПАР-24


    Крепление параболической антенны

    Крепление на вертикальную или горизонтальную трубу диаметром 2-5 см

    E


    30s 35s

    Рабочий диапазон частот антенны

    2400-2500 МГц

    Коэффициент усиления

    30 (35 для ПАР-35) dBi

    Соотношение мощности излучения в передней и задней полусферах

    32 dBi

    Ширина диаграммы направленности на уровне -3 dB

    6 град.

    Волновое сопротивление

    50 Ом

    Максимальная мощность

    До 25 Вт

    Разъем по заказу - Male, Female

    N-типа,TNC и др.

    Поляризация

    Верт., гориз.

    Подавление кросполяризации

    32 dB

    Вес антенны с креплением

    5,5 кг

    Размер антенны

    120х120 см

    Материал

    Сталь

    Атмосферо-устойчивое покрытие

    Порошковая эмаль

    Максимальная скорость ветра

    35 м/сек

    Диаметр мачты для установки

    28-45 мм

    ПАР-30SПАР-35S


    Крепление ПАР-30S антенны

    • Установить два кронштейна на излучатель. Четырьмя винтами М4 установить излучатель на монтажной площадке антенной решетки.

    • Две П-образные скобы пропустить через монтажную площадку со стороны излучателя. На каждую скобу надеть по два упора (встречно), шайбы и “наживить” гайки.

    • Установить антенну на мачту пропустив её между упорами. Затянуть гайки.

    • На выступающие концы верхней П-образной скобы установить две опорные гайки, установить стальную полосу жесткости, закрепив её гайками. Концы полосы крепятся к полотну антенны винтами и гайками.

    • Установить на мачту хомут и шпильку регулировки угла места антенны.


    Pa5 25 01

    Параметр антенны

    Значение

    Диапазон рабочих частот

    5250 -5350 МГц

    Поляризация

    Вертикальная или горизонтальная

    Коэффициент усиления

    24 дБ

    Ширина диаграммы направленности по уровню 3 дБЕ-плоскостьН-плоскость

    7,5o7,5o

    Кросс-поляризация

    20 дБ

    КСВН, не хуже

    1.5

    Ветровая нагрузка

    150 км/ч

    Влажность

    15÷100%

    Температура

    -40oC .. + 60oC

    Исполнение корпуса

    Всепогодный

    Атмосферное давление

    до 107 кПа (630-800 мм рт. ст.)‏

    Выходной разъем

    N-типа

    Габариты

    385X385X25

    Масса, не более

    1,7 кг

    КОМПЛЕКТ ПОСТАВКИ

    PA-5.25-01

    1 штука

    Элементы крепления (скоба, хомут,метизы)‏

    1 штука

    Герметик для разъема

    1 штука

    PA5.25-01



    Параметры внешних антенн антенны

    Последняя информация – на сайте,

    http://www.comptek.ru/wireless/equipment.html


    MT-484033/NV антенны

    5.15-5.875GHz Sector antenna, 16,5 dBi, 60º*11º, vertical polarization

    MT-484033/NH

    5.15-5.875GHz Sector antenna, 16,5 dBi, 60º*11º, horizontal polarization

    MT-484032/NV

    5.15-5.875GHz Sector antenna, 17 dBi, 90º*7º, vertical polarization

    MT-484032/NH

    5.15-5.875GHz Sector antenna, 16,5 dBi, 90º*6º, horizontal polarization

    MT-484034/NV

    5.15-5.875GHz Sector antenna, 15 dBi, 120º*6º, vertical polarization

    MT-484034/NH

    5.15-5.875GHz Sector antenna, 15 dBi, 120º*6º, horizontal polarization

    MT-484026/NV

    5.15-5.875GHz Sector antenna, 16 dBi, 60º*10º, vertical polarization

    MT-484026/NH

    5.15-5.875GHz Sector antenna, 16 dBi, 60º*10º, horizontal polarization

    MT-484026/NVH

    5.15-5.875GHz Sector antenna, V-16/H-15 dBi, 60º*10º, DUAL polarization

    MT-484027/NV

    5.15-5.875GHz Sector antenna, 14 dBi, 90º*10º, vertical polarization

    MT-484027/NH

    5.15-5.875GHz Sector antenna, 14 dBi, 90º*10º, horizontal polarization

    MT-484027/NVH

    5.15-5.875GHz Sector antenna,14 dBi, 90º*10º, DUAL polarization

    MT-120019

    Mounting kit for MT-30093, MT-20004 and sector antennas

    Антенны MTI


    Кабели антенныразъёмы


    ВЧ разъемы и кабели антенны

    • Основные типы

    • Характеристики разъемов и кабелей

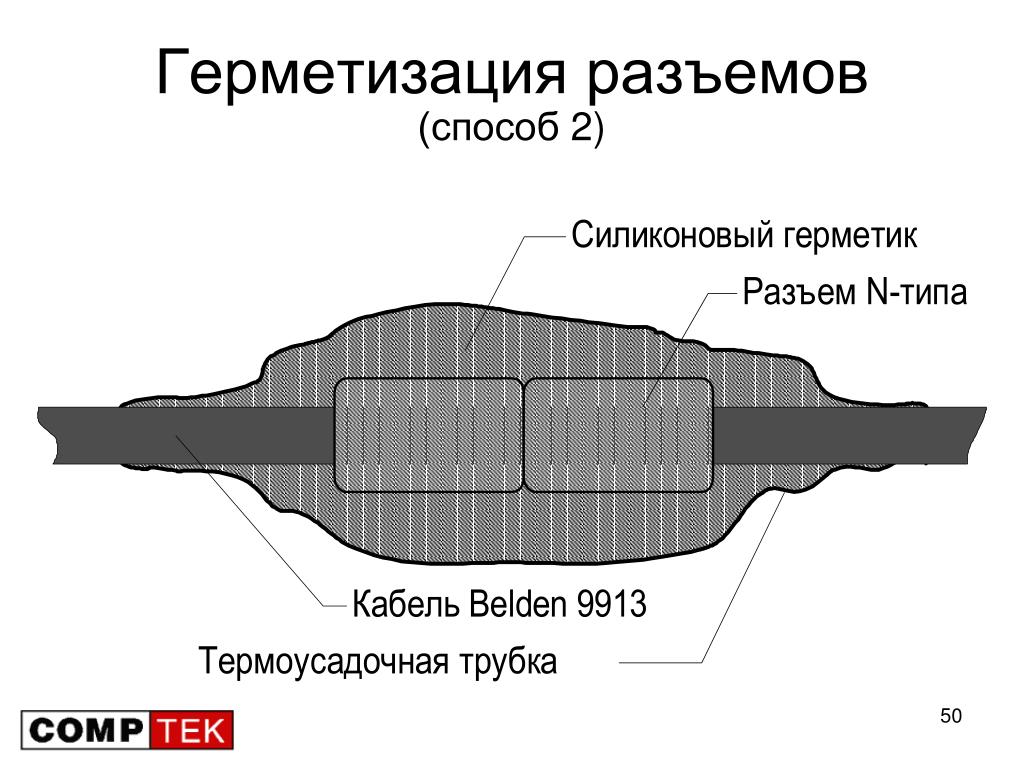

    • Монтаж и герметизация разъемов

    • Монтаж антенных спусков

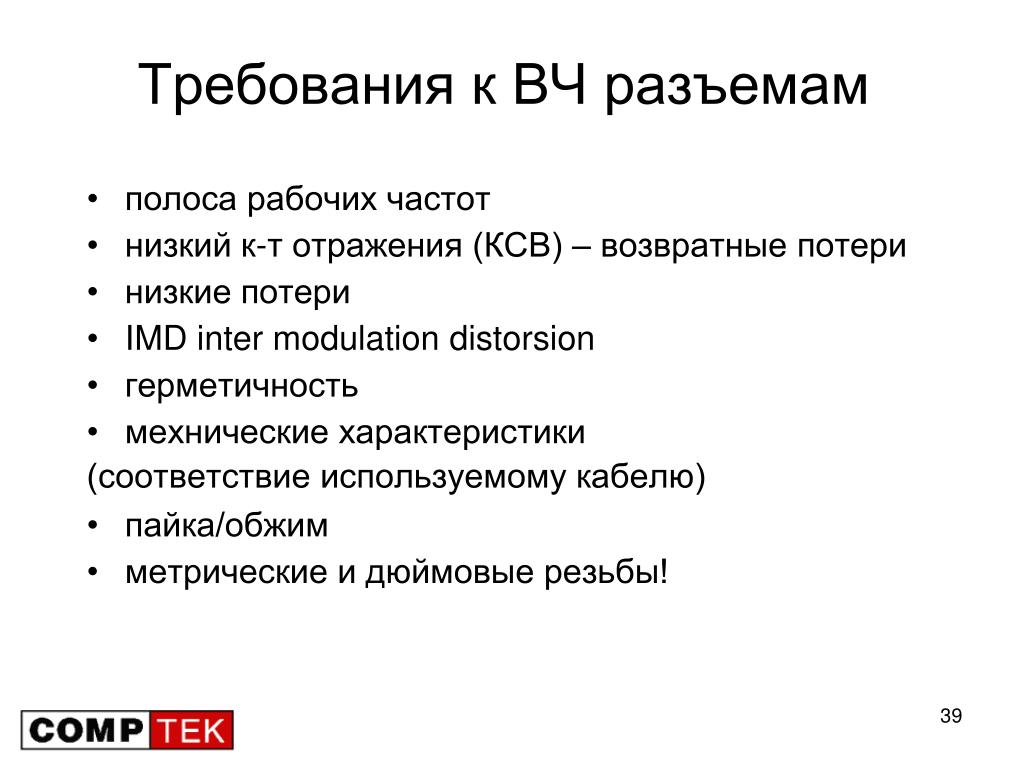

    Требования к ВЧ разъемам антенны

    • полоса рабочих частот

    • низкий к-т отражения (КСВ) – возвратные потери

    • низкие потери

    • IMD inter modulation distorsion

    • герметичность

    • мехнические характеристики

      (соответствие используемому кабелю)‏

    • пайка/обжим

    • метрические и дюймовые резьбы!


    Основные типы используемых разъемов

    • N – тип самый первый ВЧ разъем

      изобретен в Bell Labs Paul Neill

    • BNC = Bayonet Neill [Carl] + Concelman

      Carl Concelman (Amphenol)‏

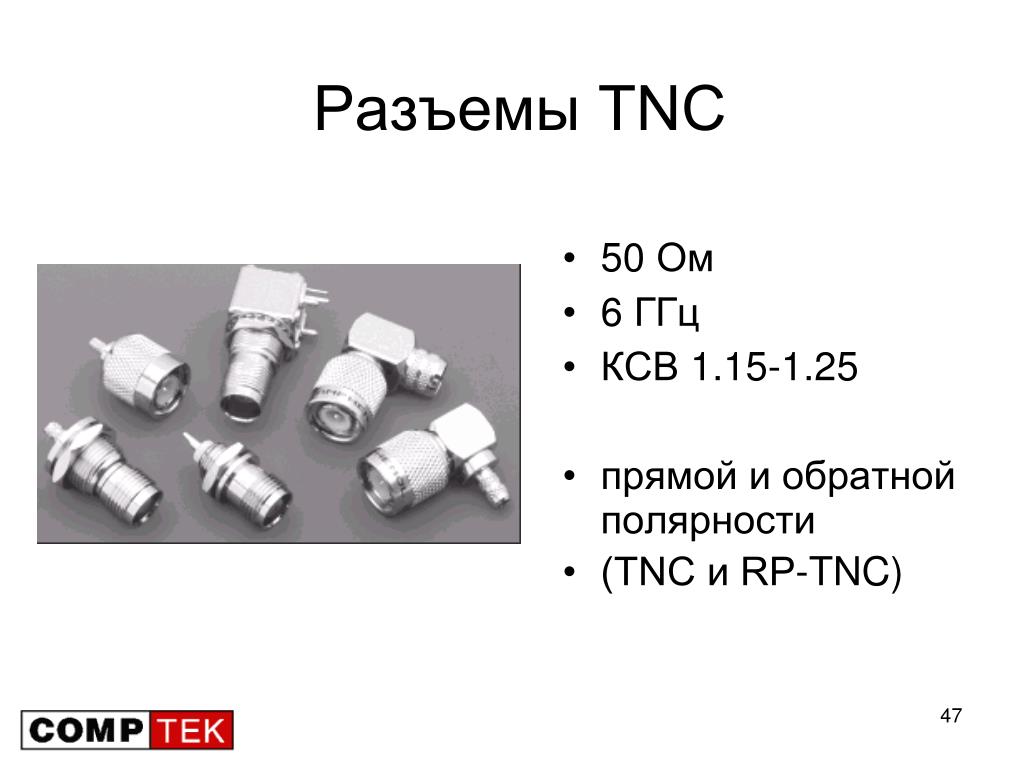

    • TNC & RP-TNС

      Threaded Neill Concelman – нарезной BNC

    • SMA Subminiature version A

    • MMCX micro miniature

    • СР - 50 - 159

    • СР - 50 - 343

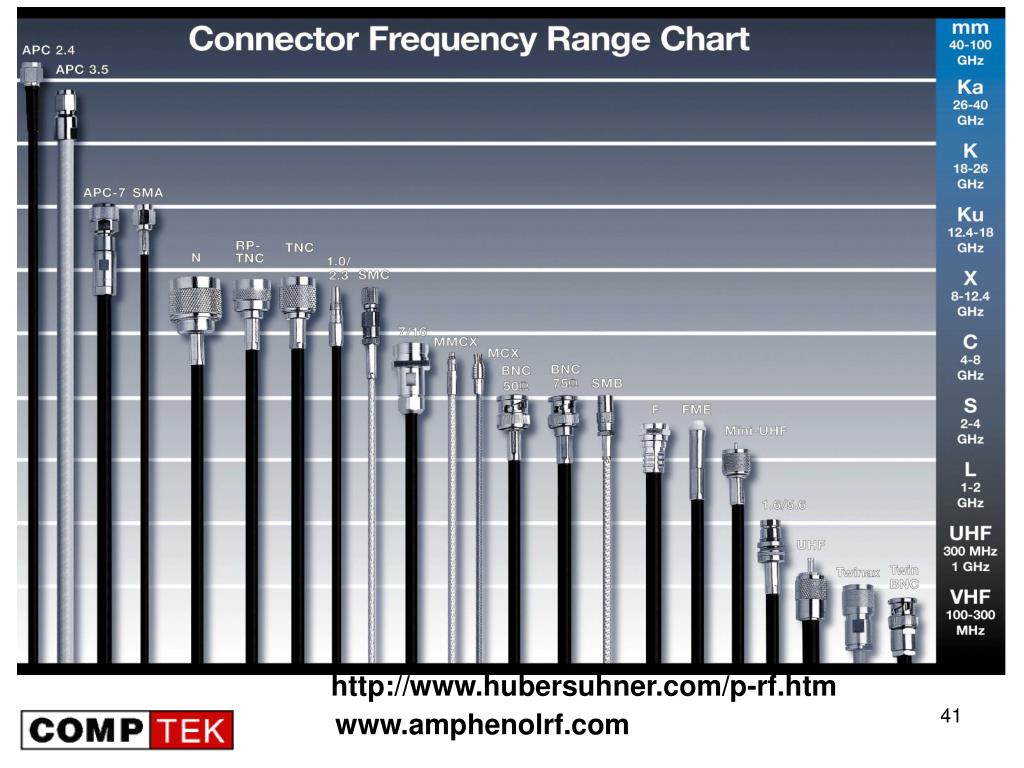

    http://www.hubersuhner.com/p-rf.htm разъемов

    www.amphenolrf.com

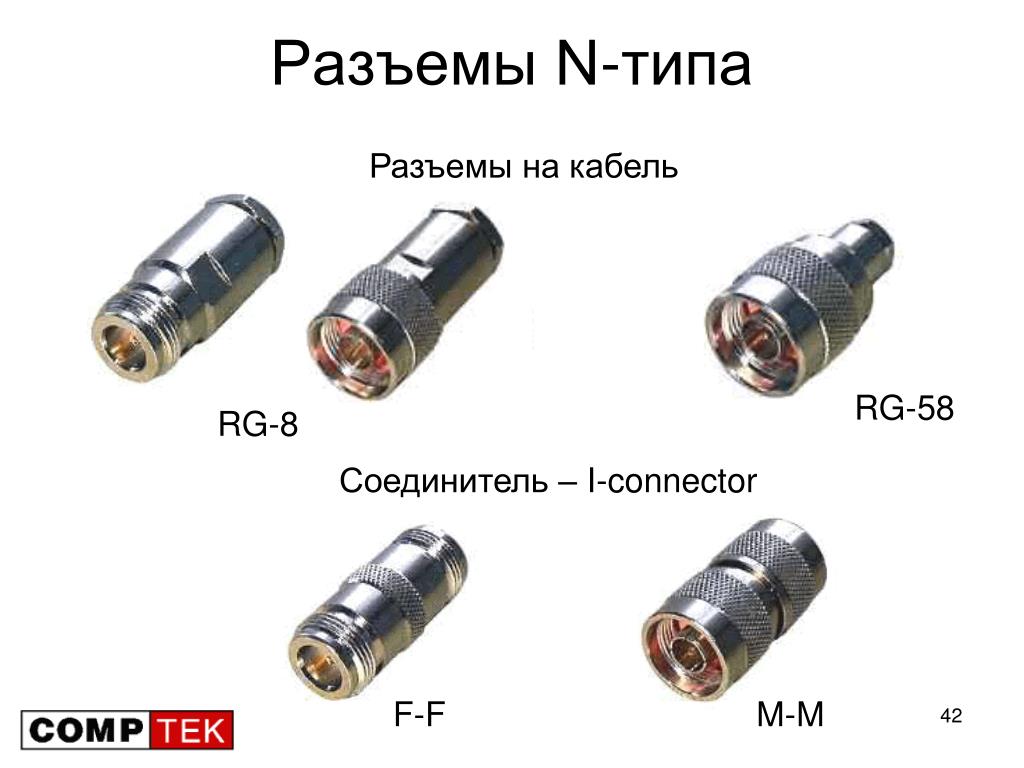

    Разъемы N-типа разъемов

    Разъемы на кабель

    RG-58

    RG-8

    Соединитель – I-connector

    F-F

    M-M

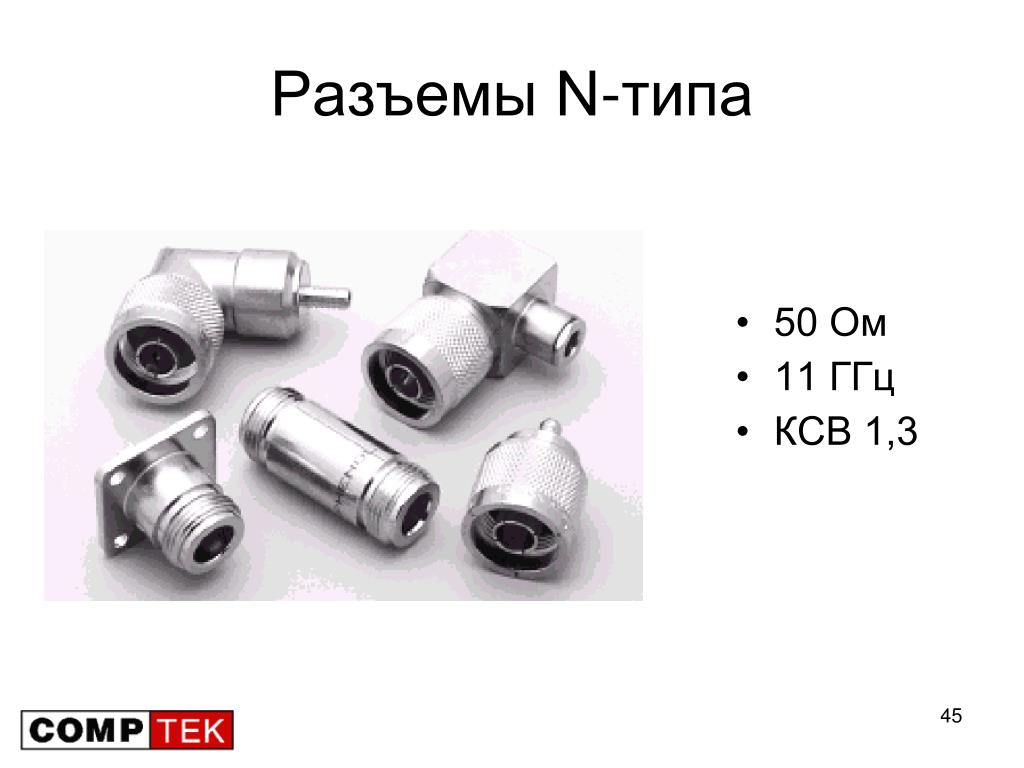

    Разъемы N-типа разъемов

    • 50 Ом

    • 11 ГГц

    • КСВ 1,3

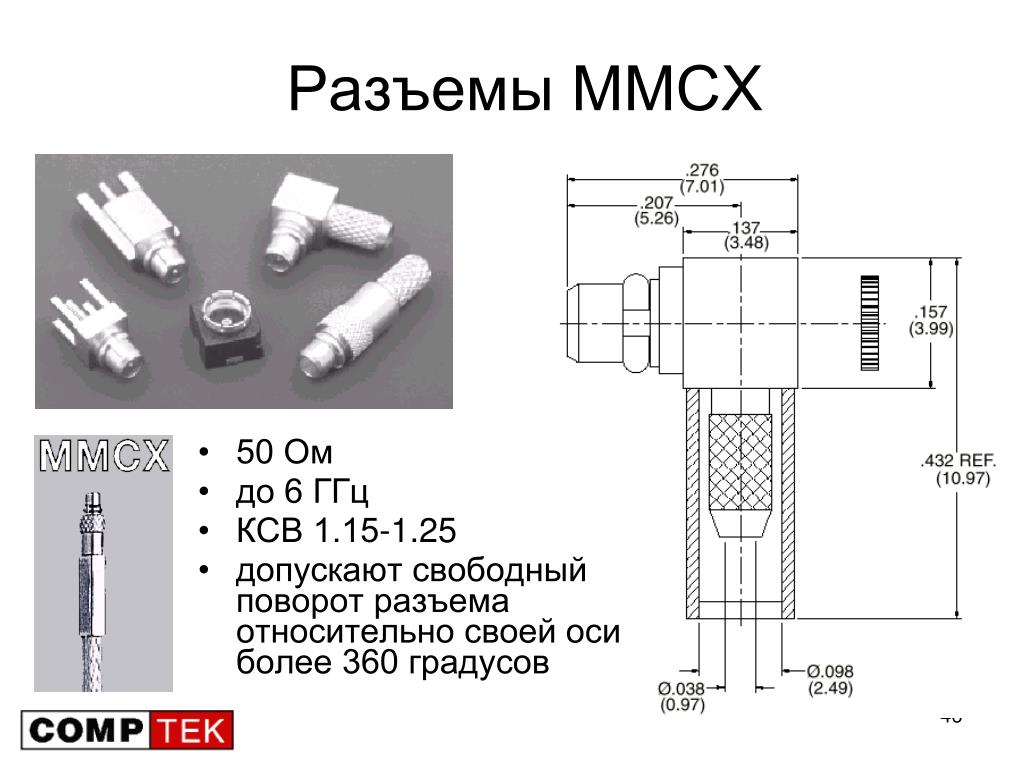

    Разъемы MMCX разъемов

    • 50 Ом

    • до 6 ГГц

    • КСВ 1.15-1.25

    • допускают свободный поворот разъема относительно своей оси более 360 градусов


    Разъемы TNC разъемов

    • 50 Ом

    • 6 ГГц

    • КСВ 1.15-1.25

    • прямой и обратной полярности

    • (TNC и RP-TNC)‏


    Разъемы SMA разъемов

    • 50 Ом

    • 18 ГГц

    • КСВ 1.05-1.2

    • прямой и обратной полярности


    Герметизация разъемов разъемов(способ 1)‏


    Герметизация разъемов разъемов(способ 2)‏


    Герметизирующая лента разъемов

    • Удобство применения –

      герметик поставляется в рулоне

    • Устойчивость к температурным

      воздействиям -

      остается мягким при

      любой температуре!

    • Герметик не разрушает пластиковую оболочку СВЧ кабеля в отличие от химических герметиков

    Длина - 154см

    ширина ленты - 1,3см

    Одна упаковка = 5-8 разъемов



    ВЧ кабели для антенно-фидерных устройств

    AD – воздушный диэлектрик

    PE – полиэтилен

    FoamPE – вспененный полиэтилен

    AD/PE - полувоздушный


    Belden h2000

    Конструкция устройств

    Внутренний проводник

    Медный однопроволочный; диаметр внутреннего проводника (2,62 ± 0,02) мм

    Изоляция

    Пористый полиэтилен физического вспенивания; диаметр по изоляции (7,25 ± 0,2) мм

    Внешний проводник

    Оплётка плотностью (50-60)% из медных проволок, наложенная поверх меднолавсановой ленты; диаметр по внешнему проводнику 8,0 мм

    Защитная оболочка

    Светостабилизированный полиэтилен; наружный диаметр кабеля (10,30 ± 0,30) мм

    Электрические параметры

    Волновое сопротивление

    50 ± 2 Ом

    Электрическая емкость

    80 пФ / м

    Максимальная мощность при частоте 1ГГц

    400 Вт

    Коэффициент укорочения длины волны

    1,22

    Сопротивление изоляции, не менее

    5000 МОм x км

    Сопротивление внутреннего/внешнего проводников постоянному току, не более

    3,6/12,3 Ом/км

    Сопротивление связи, не более

    30 мОм /м

    Испытательное напряжение изоляции частотой 50 Гц

    3 кВ

    Массогабаритные и эксплуатационные параметры

    Диапазон рабочих температур

    –60 ÷ +85 °С

    Мин. радиус изгиба кабеля при Т>5°С / Т<5°С

    100/200 мм

    Срок службы

    12 лет

    Расчетная масса

    127,5 кг / км

    Belden H2000


    Усилители устройствразветвители сигнала


    Антенные делители устройств

    • Назначение

    • Основные типы и их характеристики

    • Установка антенных делителей


    Антенные делители устройств

    • Необходимы для подключения нескольких антенн к одному устройству

    • Потери небольшие, менее 1dB

    • Проблема питания усилителя из фидера (если он установлен за разветвителем)‏

    • Характеристики

      • тип разъема (N-типа)‏

      • потери

      • пропускает ли постоянную составляющую?

      • импеданс

      • рабочая полоса частот

      • КСВ


    Антенные делители устройств

    • Делители на многоступенчатых коаксиальных трансформаторах. Очень малые собственные потери, дороги.

    • Одноступенчатые коаксиальные. Больше потери, но заметно дешевле.

    • Полосковая технология. Дешевы, потери заметно больше, чем в коаксиальных, можно к одному плечу такого делителя подключить любую антенну, а ко второму плечу - усилитель с антенной.



    Подключение антенных делителей делителей

    • + собственные потери порядка 0.5 dB

    • Внимание к подключению

    • грозозащиты

    • усилителей


    Одна антенна на два прибора делителей

    Развязка

    недостаточна:

    -20 dB

    неприемлемый уровень SNR


    Выбор усилителя делителей

    • Усилитель для двух целей:

      • для компенсации длины антенного кабеля

        Пример:

        • P=20 dBm(100 mW) -> кабель Belden 9913 -> Manus 100 mW

        • 20 dBm - 44 m x 0.23 dB/m = 10 dBm -> 100 mW

      • для обеспечения дальности связи

    • Оптимальный выбор усиления и усилителя

      • Оптимальный запас к-та усиления в антенном тракте

      • не превышать к-т усиления:

      • на приеме - собираем помеху

      • на передаче - мешаем другим и самим себе (внутри одной соты)‏

      • расчет входной мощности усилителя (длина кабеля и использование аттенюаторов)‏

    • Особенности монтажа усилителей

      • внешний монтаж

      • блок питания

      • грозозащита


    Основные параметры усилителя делителей

    • Коэффициент усиления

      (Выходная мощность)‏

    • Мощность насыщения

    • Шумовая температура

      P = kБольцманаT B

    • Мощность переключения

    • Время переключения

      (с одним радиоприбором не более одного усилителя)‏


    Manus
    Manus делителей

    MANUS-212-01

    MANUS-212-10

    MANUS-212-20

    MANUS-212-40


    212 01
    Усилитель МАНУС-212-01 делителей

    • Фильтр 2,4-2,5GHz -60db

    • Грозозащитный фильтр

    • Питание 5V/0,2А

      Belden9913 до120м

    • Внешнее исполнение

    • Комплект

      • Усилитель

      • Инжектор

      • Блок питания


    Модель делителей

    212-01

    212-10

    212-20

    212-40

    212-BT

    Параметр

    Приемный усилитель

    Усиление, дБ

    12-14

    20-23

    25

    30

    Нет

    Коэффициент шума

    2,8-3,0

    2,5-3,3

    2,2

    3,0

    Нет

    Мощность насыщения, мВт

    3

    10

    5

    5

    Нет

    Передающий усилитель

    Усиление, дБ

    14-15

    24-27

    25

    30

    20-23

    Выходная мощность, мВт

    90-100

    740-1000

    1700-2000

    3900

    740-1000

    Мощность переключения, мВт

    0,1-0,3

    0,2-0,4

    0,1-0,3

    0,2

    Нет

    Время переключения, мкс

    0,5-1

    0,5-1

    0,5

    0,5

    Нет

    Диапазон входных мощностей, мВт

    0,5-100

    0,5-100

    0,5-100

    0,5-100

    0,5-100

    Напряжение питания, В

    5

    12

    12

    12

    12

    Потребляемый ток, А

    0,2

    0,7

    0,8

    1,6

    1

    Семейство усилителей МАНУС


    Manus 5202
    Усилитель MANUS-5202 делителей


    Manus 52021

    Общие делителей

    Диапазон рабочих частот, ГГц:

    5.15 ... 5.35

    Режим работы:

    Полудуплекс

    Время переключения, мкс:

    0.5

    Диапазон рабочих температур, °С:

    -40 ... +50

    Напряжение питания (min/max), В:

    10.5/15

    Ток потребления (min/max), А:

    0.15/0.8

    Мощность переключения (порог), мВт:

    0.5

    Вес усилителя/комплекта, кг:

    2 / 3.5

    Передающий усилитель

    Усиление, дБ:

    30 (±10%)

    Выходная мощность, мВт:

    200 (±10%)

    Максимальная входная мощность, дБм:

    20

    Автоматическая регулировка выходной мощности:

    Есть

    Приемный усилитель

    Усиление, дБ:

    34 (±10%)

    Коэффициент шума, дБ:

    3 (±10%)

    Усилитель MANUS-5202


    На что обратить внимание при использовании усилителя

    • Схема модуляции - линейность усилителя

    • Время переключения

    • Мощность переключения

    • Подвод питания (разветвители и др)‏

    • Длина питающего кабеля

    • Внешние условия (перегрев, переохлаждение)‏

    • Герметизация разъемов (кабель к усилителю)‏


    Грозозащита и заземление использовании усилителя


    Грозозащита: использовании усилителя

    Отвод удара молнии

    Ликвидация наводок

    50KA * 0.0001Ом = 5V

    Конус защиты

    Разряд молнии


    Конус грозозащиты использовании усилителя

    Молниеотвод

    оборудование

    60-град.

    Конус грозозащиты


    Общие требования к грозозащите использовании усилителя

    • ГОСТ 464-79 (90) : 20 - 55 Ом в зав-ти от удельного сопротивления грунта 100 - 1000 Ом м

    • Проблемы на плохо проводящих грунтах (песок)‏

    • Не использовать физическую землю, ноль, систему отопления или неизвестные конструкции

    • Грозоразрядник соединяется со специальным грозозащитным контуром:

      • не менее 10-и 3метровых штырей (~ по 230 Ом)‏

      • всего около 20 Ом сопротивления грозозащиты

    • Заземляющий проводник (жесткий):

      28 х 14AWG (4кв мм) - 1 х 8AWG (16кв мм) длина 25м

    • Не допускаются: (индуктивность!) U,V-образные колена,

      повороты не более чем на 90 град,

      радиус закругления 20см


    Грозоразрядники использовании усилителя

    • Виды грозоразрядников

      • Плазменный грозоразрядник:

        Polyphazer's Lightning Arrestor, Aironet's Lightning Arrestor

    • Четвертьволновой грозоразрядник:

      QuartWave Lightning Arrestor

  • Грозоразрядник работает ТОЛЬКО при наличии правильно выполненного грозозащитного заземления

  • Антенны замкнутые и незамкнутые по постоянному току

  • Прямое попадание молнии в антенну


  • Антенные мачты использовании усилителя

    Мачта антенная "Малая-Универсал" Высота до 7,5м


    Монтаж антенных спусков использовании усилителятепловой режим и конденсат

    Минимальная длина:

    • минимальные потери

    • “насос” для влаги

    • гермоизоляция входа с крыши

      Температурный режим


    Монтаж антенных спусков использовании усилителягрозозащита и электроподключение

    • Электрические проблемы

    • паразитные потенциалы на земле, нуле, грозозащите

    • подключать приборы при перекосах не более 15 V

    • статическое электричество 10 V/m в грозовую погоду



    Уровень принимаемого сигнала сетей

    Уровень шума

    Уровень и тип помехи

    Качество сигнала (Delay Spread)‏

    Соотношение сигнал/шум

    Основные характеристики канала

    • Полезная пропускная способность канала

    • Время доставки пакета (IP-ping)‏

    • Доля потерянных пакетов (%)‏

    • Нагрузочная характеристика радиоканала отдельно и радиосети в целом

    • Временная зависимость пропускной способности


    Комплекс испытаний беспроводной системы передачи данных

    • Обследование спектроанализатором

    • Встроенные тесты (SNR, LQ, % потерь пакетов)

    • Полезная пропускная способность

    • Нагрузочная характеристика

    • RTT (Round Trip Time время доставки пакета туда и обратно), тест на периодическую помеху - размер пакета

    • Временная характеристика (суточное расписание помех)‏

    • Свободная полоса пропускания в штатном режиме эксплуатации

    • Выявление дискриминированных и “дальних узлов”

    • Испытывать все узлы сети многоточечными тестами


    Средства тестирования радиосетей

    • Аппаратные средства

      • Traffic generator (NetXRay)‏

      • Встроенные утилиты

    • Программные средства

      • NetPerf

      • IPerf

      • DBS

      • ftp (TCP/IP)‏

      • NetStumbler

    • Фирменные утилиты от производителя радиооборудования

      • Внутренние тесты (Cisco Aironet)‏


    Burst rate actual data throughput
    Burst Rate & Actual Data Throughput радиосетей

    Скорость и полезная скорость передачи данных(некоторые замечания о benchmark’ах)‏

    ” Накладные расходы”

    • Carrier sensing

    • Training

    • Collisions

    • Error correction

    • Service messages

    • Способ доступа

      • синхронный

      • асинхронный

      • CSMA/CA

    • Способ передачи

      • Duplex

      • Half-duplex


    Ethernet ethernet
    За счет чего радиоethernet “медленнее” чем ethernet


    Overhead 802 11
    Overhead 802.11 “медленнее” чем ethernet


    Netperf
    NetPerf “медленнее” чем ethernet

    • Shareware от Hewlett Paсkard

    • тестирование IP (TCP и UDP) стека

    • точка - точка (netperf & netserv)‏

    • http:\\www.netperf.org - доступны исходники

    • можно собрать для любой платформы

    • написан для тестирования суперкомпьютеров

    • есть галерея результатов


    Iperf

    Operating System “медленнее” чем ethernet

    Distribution Type

    File Size

    Format

    unix / win32

    source code

    177 KB

    .tar.gz

    Linux libc 2.1

    binary

    147 KB

    .tar.gz

    Linux libc 2.3

    binary

    68 KB

    .tar.gz

    FreeBSD 4.7

    binary

    56 KB

    .tar.gz

    FreeBSD 5.0

    binary

    58 KB

    .tar.gz

    Irix 6.5

    binary

    290 KB

    .tar.gz

    MacOS X (Darwin 6.4)‏

    binary

    77 KB

    .tar.gz

    Microsoft Windows

    binary

    120 KB

    EXE

    OpenBSD 3.1

    binary

    88 KB

    .tar.gz

    Solaris 7

    binary

    68 KB

    .tar.gz

    Solaris 8

    binary

    63 KB

    .tar.gz

    IPerf

    http://dast.nlanr.net/Projects/Iperf/


    Ftp ping
    FTP & Ping “медленнее” чем ethernet

    • Стандартные средства Интернет

      (измеряется: RTT и скорость kbytes/sec)‏

    • Приоритет обслуживания

    • Использовать FTP в качестве Benchmark’а нельзя - особенности передачи TCP/IP

    • Особенности взаимодействия TCP/IP и радио канала


    Аппаратные решения “медленнее” чем ethernet

    Не зависят от операционной системы компьютера

    Предсказуемые результаты

    Компактные

    Многофункциональные

    Могут быть необходимы при сертификации сети


    Fluke etherscope
    Fluke Etherscope “медленнее” чем ethernet

    Анализ пропускной способности сети по rfc2544

    Анализ джиттера, задержек

    Базовый анализ физического кабельного подключения

    Генерация потоков с заданными параметрами

    Автономный прибор

    с аккумулятором

    Опция работы с wi-fi сетями


    Fluke clearsight analyzer
    Fluke ClearSight Analyzer “медленнее” чем ethernet

    Анализ производительности сети

    Обнаружение проблем в сетевом взаимодействии

    Отслеживание большинства широкоиспользуемых сетевых протоколов


    Fluke optiview
    Fluke Optiview “медленнее” чем ethernet

    Мобильное средство физического и протокольного анализа кабельных и радиосетей

    Возможность спектрального анализа эфира


    Fluke optiview management appliance
    Fluke Optiview “медленнее” чем ethernetManagement Appliance

    Standalone средство диагностики и обеспечения доступности сети

    Real Time мониторинг трафика

    Богатые средства анализа процессов в сети


    Спектр излучения СВЧ печи “медленнее” чем ethernet


    Временная развертка “медленнее” чем ethernetпомехи от СВЧ печи


    Помеха от СВЧ-печи и производительность беспроводной сети

    Влияние СВЧ-печи на скорость передачи данных между точкой доступа и абонентом 2.4ГГц 50mW 2Mbit/sec


    Периодическая помеха и фрагментация

    При выборе режима работы в условиях периодической помехи требуется оценка

    пакетного состава передаваемых данных

    скорости модуляции в реальных условиях

    возможного overhead от фрагментации


    Скорость передачи и фрагментация

    частота напряжения питания 50 Гц

    период колебания 20 мс

    половина периода (свободная фаза) 10 мс



    Временная зависимость пропускной способности

    Расстояние 4 км

    Канал над водой

    Частота 2.442 ГГцВыходная мощность 100 mWСкорость 2 Mb/secАнтенны 23 dB + 13 dB

    Провалы производительности из-за эпизодической внешней помехи



    Основные причины неполадок в беспроводных сетях

    • Электромагнитная помеха

      • микроволновые печи (100 мВт x 2.4-2.5 ГГц)‏

      • микроволновые датчики систем сигнализации

      • микроволновое промышленное оборудование

      • другие системы передачи данных OFDM, DSSS, FHSS

    • Изменение условий радио видимости

    • Ошибки в firmware

    • Влияние погодных условий:

      • Разгерметизация. Попадание воды.

      • Ветер. Нежесткость крепления антенн

      • Терморежим. Сбои в работе устройств смонтированных на улице (термоконтейнеры)‏


    Решение проблем беспроводных сетях

    • Определить локализацию проблемы:

      • На физическом уровне -

        • Неисправность усилителя

        • Разгерметизация разъёмов

        • Вода в кабеле

        • Помехи

      • На транспортном уровне –

        • Источник широковещательного трафика

      • Несанкционированное изменение конфигурации

      • Недокументированные особенности ПО


    Средства беспроводных сетях

    Оптимизация мощности (fade margine)‏

    Снижение Bit Rate

    Фильтрация трафика

    Подъем антенн

    Антенные решетки

    Асимметризация канала, увеличение мощности

    Проблемы и средства их решения

    Проблемы

    • Низкая скорость

    • Неустойчивость связи

    • Увеличение дальности

    • Борьба с помехой


    Анализ трафика беспроводных сетях

    • При эксплуатации сети необходимо анализировать трафик

    • Фильтровать на уровне IP – широковещание

    • Выносить сервисы за «узкие места»


    Масштабирование базовой станции беспроводных сетях

    • При достижении максимума загрузки канала-

      • Сегментировать БС, увеличивая количество устройств на БС со своими антеннами

      • Строить отдельные линки для потребителей максимального трафика


    Резюме: что делать? беспроводных сетях

    • Аккуратно и предусмотрительно проектировать и монтировать беспроводную сеть;

    • Следить за обновлениями firmware;

    • Не допускать (предупреждать):

      • влияния погодных условий;

      • изменения условий радиовидимости;

    • Отслеживать и бороться с помехами.


    ad
