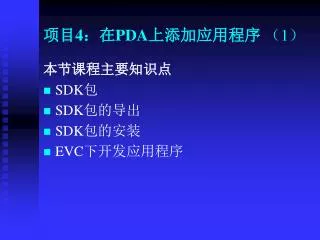

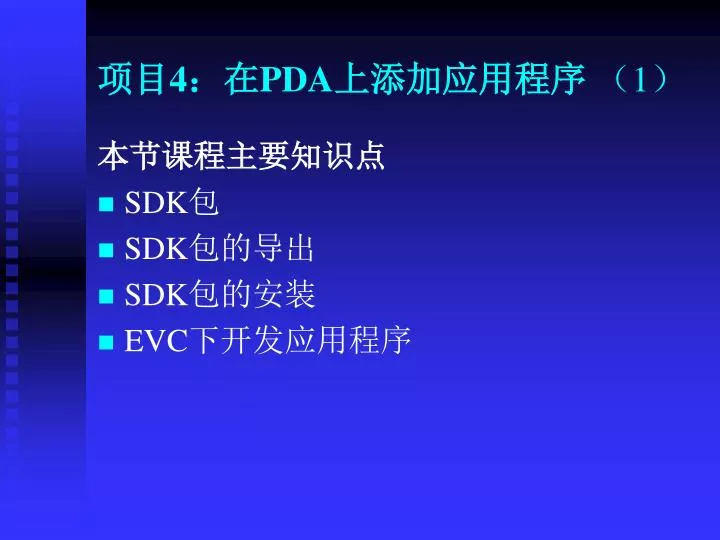

  1. 项目4：在PDA上添加应用程序 （1） 本节课程主要知识点 • SDK包 • SDK包的导出 • SDK包的安装 • EVC下开发应用程序

  2. 重点和难点 重点 • SDK的导出 难点 • EVC下开发应用程序

  3. SDK包

  4. SDK包 • SDK(Software Development Kit)包是一系列头文件、库文件、文档、Platform Manager和运行时库的总称。 • 用EVC来开发应用程序必须安装SDK包，否则应用程序的开发无从进行。 • SDK包可针对特定的应用平台而安装。用户也可以也可以根据当前的应用平台在PB中导出SDK包。

  5. 不同来源的SDK包 • 微软会提供针对不同应用平台的SDK包，例如Pocket PC的SDK包等，可以在微软的网站上下载。 • 用户自己生成SDK包，用户自己定制了应用平台，则需要用户自己生成SDK包。 • 第三方提供。

  6. 桌面Windows下的SDK包 • 用Visual C++在桌面Windows下开发应用程序同样需要SDK包(称为Platform SDK)。 • 在不同的应用程序研发过程中，Platform SDK可以没有任何变化，也不需要重新安装。 • Platform SDK在安装Visual C++的同时，已经被系统同时安装。

  7. Standard SDK • 在安装EVC4.0时，我们还安装了一个标准的SDK包， Standard SDK 500。 • Standard SDK 500是微软将最常用的一些功能集成，形成的一个标准的SDK包，在基于这个SDK所开发的软件，可以在大多数Windows CE平台下运行。 • 但这个标准的SDK包并没有集成所有的功能，例如中文就不能正常显示。

  8. SDK包的导出

  9. 在PB下导出SDK包 • 当基于Windows CE的应用平台在PB下定制并编译完成后，我们就要进行基于该应用平台的SDK包的编译和导出工作。 • 导出SDK包的目的在于为EVC下开发应用程序提供支持。

  10. 导出SDK包的关键设置 • 当基于Windows CE的应用平台在PB下定制并编译完成后，我们就要进行基于该应用平台的SDK包的编译和导出工作。 • 导出SDK包的目的在于为EVC下开发应用程序提供支持。

  11. 创建 SDK • 在Platform 菜单下，点击SDK 后再点击 New SDK 来进入 SDKWizard后，进入下一步。 • 在Product name中的 .msi file runs 方框中输入SDK的名字。在 Manufacturer name 方框中输入制造商名字后，进入下一步。 • 选择 eMbedded Visual C++ 4.0 support 和 .NET Compact Framework，其他选项不选，结束向导。

  12. 编译SDK • 在Platform 菜单下，点击SDK 然后 Build SDK 来编译SDK。 • 检查最后的编译结果，应该出现： Completed successfully Committing database changes MSI file construction completed. 0 error(s), 0 warning(s).

  13. 导出SDK包的过程 • PB提供了SDK生成向导，根据向导的帮助就可以导出SDK包。 • 导出SDK包时需要设置一些参数，参数的设置要根据具体的应用需求来决定。 • 最后生成的SDK包，将打包为MSI安装文件，用户安装后，就可以使用了。

  14. SDK包的安装

  15. 安装SDK包 • SDK包生成后，需要安装后才能使用。 • 安装方法非常简单，使用Windows 自带的工具来安装。 • 直接双击生成的SDK包来安装。 • 安装的SDK包由Platform Manager来管理。

  16. EVC下开发应用程序

  17. 启动目标板 • 启动目标板上的Windows CE操作系统（按住F键再打开电源开关），准备下载应用程序到目标板上运行。

  18. 安装USB驱动 • 目标板启动后，在PC机上系统会提示找到新硬件，需要安装USB驱动。 • 从实用工具文件夹下找到USB的驱动程序。 • 安装该驱动程序。

  19. 安装ActiveSync • 从实用工具文件夹下找到ActiveSync的安装文件，进行ActiveSync软件的安装。 • Windows CE5.0只支持ActiveSync3.5以后的版本，用户可以从微软的网站上下载最新版本的软件。 • 安装完成后，PC机应该提示与目标板正常连通，ActiveSync会自动启动。

  20. 启动EVC • 启动EVC4.0，在File菜单下，选择new，新建一个工程。 • 新建工程时，选择好应用类型后，一定要在CPUs栏选择CPU的类型。 • YL-PXA270实验设备使用的是WCE ARMV4I，所以应用的CPU类型一定要选上WCE ARMV4I。 • 其他CPU类型也可选，但在这里没有意义，可不选。

  21. EVC下编程 • 编程过程与在VC下编程过程是完全一样的。 • 编程一定要注意EVC库与VC库的差异。 • EVC库的熟悉需要大量的编程训练来实现。

  22. 编译工程 • 编译工程前，要首先确定所编译的平台是所安装的SDK包，即Active WCE Configuration为所指定的SDK包。 • 其次要保证EVC平台与目标板的正常连通。 • 编译过程出现问题，大多与SDK包没有正确选择有关。

  23. 测试是否连通 • 点击tools菜单下的Configure platform manager菜单项，进入Windows CE Platform Manager Configuration。 • 并点击Properties按键。 • 点击Test，测试EVC与目标平台的连接情况。如果能够通过ActiveSync正常连通，则调试过程就可以正常完成。Test不通的话，尝试将网卡禁用再试一下。

  24. ActiveSync中的问题 • ActiveSync是通过USB口将EVC应用程序下载到目标设备上运行。 • 下载过程出现问题，物理连接上的问题一般总是与USB口有关。 • 有时候需要将系统重启后就可以正常连通了。

  25. 下载程序到目标板 • 在EVC下编译所编写的Windows CE应用程序，编译完成后，系统就可以自动的把程序发送到板子上运行。 • 也可以利用ActiveSync工具的explorer将编译好的程序下载到目标设备上运行。

  26. 在目标板上运行程序 • 在目标设备上，双击我的设备。 • 可以看到刚刚下载到目标设备的程序。 • 双击该程序就可以运行了。 • 也可以在EVC下控制该程序的运行，并可以进行调试。
