第三 章 筏 形 基础

荷载准永久组合. 非抗震设防. 非抗震设计整体倾斜. 第三 章 筏 形 基础. 设计计算：地基计算、内力分析、强度计算、以及构造要求等。. 3. 1 筏形基础. 筏形基础分为 梁板式和平板式 两种类型 一、筏板基础的构造 1 、板厚：平板式 ≥ 400 ； 2 、混凝土：等级不低于 C30 ; 3 、钢筋：梁板式筏基的底板和基础梁的配筋除满足计算要求外，纵横方向的底部钢筋尚应有 1/2~1/3 贯通全跨，且其配筋率不应小于 0.15% ，顶部钢筋按计算配筋全部连通。 4 、筏形基础的布置基底平面形心宜与结构竖向永久荷载重心重合。 ……

marvin-richardson
Download Presentation

第三 章 筏 形 基础

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

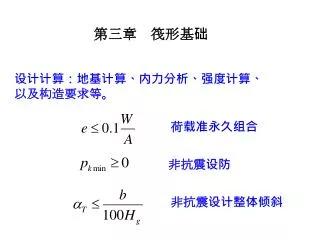

  1. 荷载准永久组合 非抗震设防 非抗震设计整体倾斜 第三章 筏形基础 设计计算：地基计算、内力分析、强度计算、以及构造要求等。

  2. 3.1 筏形基础 • 筏形基础分为梁板式和平板式两种类型 • 一、筏板基础的构造 • 1、板厚：平板式 ≥ 400； • 2、混凝土：等级不低于C30; • 3、钢筋：梁板式筏基的底板和基础梁的配筋除满足计算要求外，纵横方向的底部钢筋尚应有1/2~1/3贯通全跨，且其配筋率不应小于0.15%，顶部钢筋按计算配筋全部连通。 • 4、筏形基础的布置基底平面形心宜与结构竖向永久荷载重心重合。…… • e ≤ 0.1W/A (3-59)

  3. 底板受冲切承载力 式中：Fl——作用在右图中阴影部分面积上的地基土平均净反力设计值； um——距基础梁边h0 / 2处冲争临界截面的周边。 βhp–受冲切高度影响系数 3.2筏板基础的计算 (一）底面积和板厚确定原则 底面积按地基承载力确定；板厚由抗剪和抗冲切强度验算 • 梁板式筏基底板除计算正截面受弯承载力外，其厚度尚应满足受冲切承载力、受剪切承载力的要求。对12层以上建筑的梁板式筏基，其底板厚度与最大双向板格的短边净跨之比不应小于1/14，且板厚不应小于400mm。

  4. 当底板区格为矩形双向板时，底板受冲切所需的厚度h0按下式计算 ： 式中：ln1、ln2——计算板格的短边和长边的净长度； p——相应于荷载效应基本组合的地基土平均净反力设计值。

  5. 底板斜截面受剪承载力 Vs≤0.7βhsft(ln2-2h0)h0 βhs = (800 / h0)1/4 式中：Vs——距梁边缘h0处，作用在右图中阴影部分面积上的地基土平均净反力设计值； βhs——受剪切承载力截面高度影响系数，当按上式计算时，板的有效高度h0小于800mm时，h0取800mm；h0大于2000mm时，h0取2000mm。

  6. 地下室底层柱、剪力墙与梁板式筏基的基础梁连接的构造应符合下列要求：1．柱、墙的边缘至基础梁边缘的距离不应小于50mm(右图)；2．当交叉基础梁的宽度小于柱截面的边长时，交叉基础梁连接处应设置八字角，柱角与八字角之间的净距不宜小于50mm(右图a)；3．单向基础梁与柱的连接，可按右图b、c采用；基础梁与剪力墙的连接，可按右图d采用。地下室底层柱、剪力墙与梁板式筏基的基础梁连接的构造应符合下列要求：1．柱、墙的边缘至基础梁边缘的距离不应小于50mm(右图)；2．当交叉基础梁的宽度小于柱截面的边长时，交叉基础梁连接处应设置八字角，柱角与八字角之间的净距不宜小于50mm(右图a)；3．单向基础梁与柱的连接，可按右图b、c采用；基础梁与剪力墙的连接，可按右图d采用。

  7. 平板式筏基的板厚应满足受冲切承载力的要求 梁板式筏基的基础梁除满足正截面受弯及斜截面受剪承载力外，尚应按现行《混凝土结构设计规范》GB50010有关规定验算底层柱下基础梁顶面的局部受压承载力。 平板式筏板除满足受冲切承载力外，尚应验算距内筒边缘或柱边缘h0处筏板的受剪承载力。

  8. (二）板内力计算 1、墙下筏板内力计算 刚性法--倒梁（楼盖）法 柔性法--弹性地基梁（板）法 2、柱下筏板内力计算 刚性法 柔性法
