Presentation Transcript

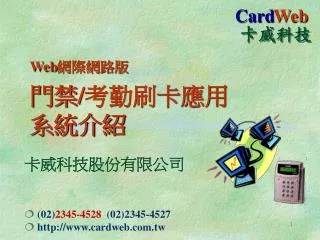

  1. Card Web 卡威科技 Web網際網路版 門禁/考勤刷卡應用系統介紹 卡威科技股份有限公司 • (02)2345-4528 (02)2345-4527 • http://www.cardweb.com.tw

  2. CardWeb卡威科技簡介 卡威科技:網路及刷卡應用系統整合建置廠商 公司成立:民國八十七年十二月 服務項目:軟體系統專案開發、企業E化規劃與建置    辦公室自動化規劃、網路刷卡系統整合     區域網路整合運用、IC智慧卡規劃及建置       ....等 CardWeb卡威科技

  3. CardWeb系統設計方向 • 架構WEB伺服器採用Web Based技術 • 應用實體讀卡機及企業網路連線控管 • 主體連網通訊協定採用TCP/IP • 透過IE瀏覽器免除單機版系統之弊病 • 資料庫存取權限控管 • 資料安全防護裝置(ID/SSL/SET/IC Card/CA憑證)

  4. CardWeb系統Web based解決方案 • 使用WEB瀏覽器技術、系統擴展及延昇強 • 人機界面親切易學(網頁操作經驗即可上手) • 隨時隨地依權限上網查詢,管理更方便 • 任何畫面皆可列印 • 易於內部網路系統整合 • 版本更新方便,去除同仁工作影響 • 採用TCP/IP網路通訊標準,預留未來技術應用整合擴充性

  5. 3.同仁電腦 Ethernet網路 2.刷卡系統主機 4.瀏覽器(web) CardWeb可與企業網路整合 • 刷卡機 • 刷卡系統主機 • 同仁操作電腦 1.刷卡機

  6. CardWeb刷卡系統組成要件 • 感應式刷卡系統組成,大約可分為四大部分: • 前台讀卡機   讀卡機之介紹,規格,功能。 • 連線資料傳輸 RS232/RS485連線傳輸,網際網路(TCP/IP)架構傳輸 • 後台處理系統 門禁、考勤、薪資、訓練、餐廳、停車…等系統 • 卡片 磁條卡,條碼卡,感應卡,IC卡

  7. CardWeb刷卡系統連線模式 RS485 or Ethernet TCP/IP 系統主機(總公司) 1.總公司 Windows NT/IIS/SQL 門禁、考勤、訓練、餐廳、停車場…. 感應讀卡機 人事資料 資料設定 教育訓練 ... 感應卡+IC晶片 (二合一卡) 企業內部網路 TCP/IP Ethernet INTRANET Ethernet 2.分公司 資料庫 3.大陸分公司 主管 維護人員 同仁 PC Win98 //Browser IC卡讀卡器

  8. CardWeb刷卡系統軟體畫面

  9. CardWeb刷卡系統環境需求 • 操作電腦需求: 同仁操作電腦只要有網頁瀏覽器即可(微軟IE或網景NETSCAPE) • 刷卡機WEB系統主機需求: • For Windows 98 • Personal Web Server(PWS)網頁伺服器(98光碟或可至網路免費下載安裝) • 資料庫為ACCESS(*.mdb)格式 • For Windows NT • Internet Information Server(IIS) (NT光碟或可至網路免費下載安裝) 瀏覽器圖形介面操作簡單。NT Server負責資料庫引擎的管理,多人使用時,效率高、好維護,而且主從架構是現在軟體的主流。 • 資料庫為ACCESS(*.mdb)格式或MS-SQL。

  10. CardWeb門禁/考勤系統特色及架構 • WEB瀏覽器圖形介面,操作容易。人性化。 • 可分配每位員工使用帳號,系統依權限提供適當選項,安全控管完備,管理方便。 • 公司的制度,規定可用參數來設定。 • 上班時間設定/加班時間設定 • 彈性設定班別,可依不同的工作班別,設定不同的上下班時段 • 自動功能: • 直接連接讀卡鐘,自動抓取資料 • 計算上班/下班與加班/缺勤的時間,無需人工Keyin • 報表: • 上下班出勤統計報表 • 月出勤統計報表 • 讀卡機可離線作業。

  11. CardWeb門禁系統架構(H3060) 門 禁 刷 卡 管 理 回首頁 更改密碼 資料查詢 人事資料 門禁設定 卡機設定 系統維護 登出系統 刷卡記錄接收 響鈴表 通行名單維護 通行時區 班別表 假日表 遙控解除警報 遙控開門 時間校正 通訊測試 參數設定 新增刷卡機 分配器維護 通訊埠設定 刪除刷卡記錄 系統使用記錄補刷卡資料 刷卡資料查詢 公司連絡資料 未登入卡維護 員工資料維護 新增員工資料 人事資料設定 • 參數一 • 參數二 • 參數三 • 參數四 上傳至刷卡機 通行名單新增 銀行資料 學校資料 學歷資料 部門設定 職稱設定

  12. CardWeb考勤系統架構(H3060) 人 事 出 勤 管 理 回首頁 更改密碼 資料查詢 人事資料 考勤設定 卡機設定 系統維護 登出系統 輪休資料查詢 請假記錄查詢 員工出勤明細 出勤資料查詢 刷卡資料查詢 公司連絡資料 未登入卡維護 員工資料維護 新增員工資料 人事資料設定 請假記錄維護 員工出勤統計 刷卡記錄接收 響鈴表 通行名單維護 通行時區 班別表 假日表 工時資料設定 遙控解除警報 遙控開門 時間校正 通訊測試 參數設定 新增刷卡機 分配器維護 通訊埠設定 刪除刷卡記錄 系統使用記錄補刷卡資料 • 參數一 • 參數二 • 參數三 • 參數四 上傳至刷卡機 通行名單新增 銀行資料 學校資料 學歷資料 部門設定 職稱設定

  13. CardWeb門禁系統權限與功能 • 授予同仁系統權限,不同選項顯示,分層管理 使用者權限等級 子系統功能名稱 資料查詢 人事資料 門禁設定 卡機設定 系統管理 簽入系統 更改密碼 資料查詢 人事資料 門禁設定 卡機設定 系統維護 登出系統 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

  14. CardWeb考勤系統權限與功能 • 授予同仁系統權限,不同選項顯示,分層管理 使用者權限等級 子系統功能名稱 資料查詢 人事資料 考勤設定 卡機設定 系統管理 簽入系統 更改密碼 資料查詢 人事資料 考勤設定 卡機設定 系統維護 登出系統 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

  15. 感應式門禁/考勤刷卡系統特色 • HA3060感應式刷卡機: • 防水設計IP34 • LCD顯示 • 電鎖ACCESS MODE • 門逾時未關警報 • 強行進入警報 • 反脅迫警報 • 拆機警報 • 保全系統設定解除 • 密碼時區管制 • 進出階層管制 • 讀卡機與主機分離安全性高 • 五顆繼電器的功能 • -電鎖繼電器:控制電鎖 • -警報繼電器:強行進出、面 • 板被拆下、門未在預定時間 • 內關上 • -反脅迫繼電器 • -保全繼電器 • -電鈴 CardWeb卡威科技 http://www.cardweb.com.tw

  16. 感應式門禁/考勤刷卡系統特色 • 當全部的參數及資料都傳送至 • 控器後,控制器可以和電腦離 • 線,自己獨立作業 • 當警報觸發時,除了警報繼電 • 器及警報音會驅動外,還會把 • 警報種類及發生的日期時間記 • 錄下來 • 可合併考勤與薪資軟體使用 • 可設定人員假日特別通行管制 • ,即無特別通行者假日無法 • 進出 • 控制器具LCD顯示幕和12鍵鍵 • 盤,美觀大方,操作方便 • 三個輸入點的功能 • -門扇開關狀輸入點:偵測門扇 • 開關狀能 • -外出按鈕輸入點:外出時用 • -暫停管制輔助輸入點:暫停管 • 制時段使用 • 本控制器為一對一的門禁控制器 • ,具有防水及防塵的功能,適合 • 室內、室外安裝使用 • 反脅迫功能 • 刷卡記錄存放記憶體使用超過90 • %時會有警告訊息 CardWeb卡威科技 http://www.cardweb.com.tw

  17. 感應式門禁/考勤刷卡系統特色 • 開門操作模式可選擇為讀卡、 • 讀卡再加按個人密碼、按卡號、 • 按卡號再加按個人密碼 • 本控制器當持續3分鐘未操作時 • LCD的背光會自動關掉以達省電 • 效果 • 每台控制器都有一機號,範圍 • 為0 - 255,預設值為0,可由 • 鍵盤重設,停電不會消失 • 可設定十區段門禁管制時(含 • 兩個特別時區),依不同時段 • 設定不同人員進出 • 讀卡方式為感應式,只須將卡 • 片靠近控制器的面板約10公分 • 即可 • 採用非接觸式技術,卡片可長 • 期使用,無磨損之虞 • 本控制器所使用的Transponder • 為EM 64 bits read only • 本控制器可管制卡片的數量 • 15,000張以上,並在離線作業 • 下可暫存15000筆以上的刷卡記 • 錄 • 可設31個時間區段 • 可預設一年十二月份假日門禁 • 管制萬年曆時間 CardWeb卡威科技 http://www.cardweb.com.tw

  18. 卡威科技服務專線 電話:(02)2345-4528 http://www.cardweb.com.tw 歡迎與我們連絡……
