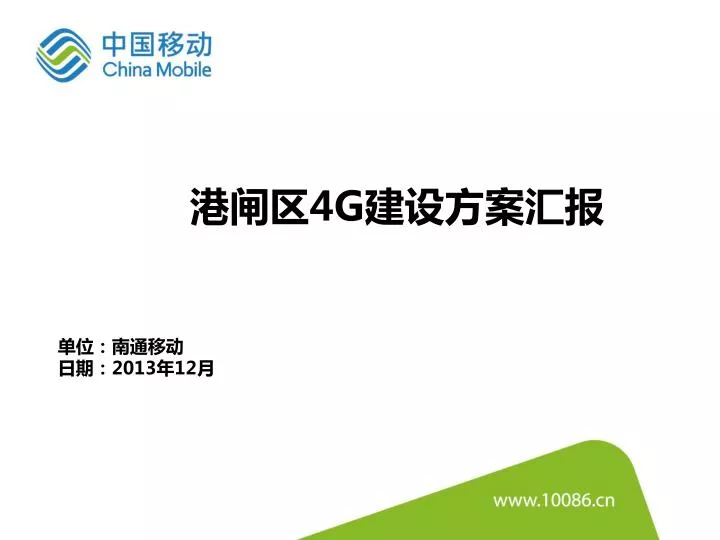

港闸区4G建设方案汇报 单位：南通移动 日期：2013年12月
第一部分 4G网络及运用介绍 第二部分 4G建设计划介绍
什么是4G? • 4G即第四代移动通信技术。如果说3G能为人们提供一个高速传输的无线通信环境的话，那么4G通信会是一种超高速无线网络，一种不需要电缆的信息超级高速公路，能够传输高质量视频图像，它的图像传输质量与高清晰度电视不相上下。 4G最大优势是速度快！目前，从TD-LTE的测试来看，上网峰值下行速度将达到每秒80兆。以下载电影为例，一部700M的高清电影，用4G网络下载，最快几十秒就可以完成。
4G标准 • 目前通过ITU审批的4G标准有2个；一个是中国研发的TD-LTE、一个是欧洲研发的LTE FDD。 • 2013年12月4日，工业和信息化部正式发放了第4代移动通信业务牌照，中国移动、中国电信和中国联通均获得TD-LTE牌照。此标志着我国电信产业正式进入了4G时代。 什么是TD-LTE？ • TD-LTE是我国具有自主知识产权的TD-SCDMA（3G）后续演进技术。 • TD-LTE采用先进的正交频分多址OFDM和多天线MIMO技术，是高速率、高质量无线宽带业务的主要承载技术，其峰值速率是3G的10倍以上，能实现下行100Mbps/上行50Mbps峰值速率。 • 从TD-SCDMA到TD-LTE，中国移动都是国家战略的承担者，在4G时代，中国移动“占得先机”、“快人一步” • 今年年底，中国移动可向北京、杭州、广州、深圳、青岛、南京、温州、厦门、上海、天津、成都、福州等13个城市提供4G服务。明年年中，100个城市将具备4G商用条件。
4G的最好选择 小企业及商户 无线城市 信息发布屏 汽车 4G能为我们带来什么？ • 4G不仅给我们个人带来高速的网络体验，同时在各行各业都有丰富的运用。 • 机场、车站、银行等公众服务区热点覆盖 • 星吧克、肯德基、麦当劳等消费热点覆盖 • 公众信息发布屏：日报、楼宇、银行等 • 校园无线覆盖 • 100人以下小企业 • 便捷酒店（如家、锦江之星等） • 临时通信：展览、建筑工地 • 连锁商户 • 乘用车LTE前装市场 • 商用车载高清视频监控 • 公交车、高铁车载屏信息发布 • 公众信息屏蔓延城市每个角落 • 目前屏幕无法实时、维护升级成本高 • 个人和家庭屏幕已饱和（手机、电视、电脑） • 信息消费将由个人和家庭向公众场合转移
将4G网络覆盖至办公区域，使得行政人员的工作地点更为自由，从而提高办公效率。 4G能为我们带来什么-手机办公 通过使用移动OA等手机应用，可在手机等终端上进行公文查看、审批等操作。
4G网络应用-手机视频直播 采播中心 TD-LTE-SAE 回传系统 LTE 岸边设置摄像头及CPE 监控中心 无线上行 监控中心 帆船设置摄像头及CPE 户外大屏幕 无线数字摄像机 无线实时采访 • 无线实时采访与直播 • 优点： • 直接把采访的现场情况发送到采集中心进行剪辑并发布, • 减少了采访车环节； • 在紧急采访的情况下，可以减少采访工作的准备难度 • 案例： • 江苏电视台利用TD-LTE技术进行了“全省十佳交警”颁 • 奖晚会的现场网络直播。两小时的直播中，画面、声音清晰 • 流畅，网络稳定运行，受到人民日报社江苏分社的好评。 人民日报社“全省十佳交警”颁 奖晚会现场视频直播图 7
4G网络应用-手机智能刷卡 LTE视频监控 • 业务展示 • LTE-SAE • 回传 • 前端采集 • 移动性、实时性 监控中心 LTE终端 中国移动的手机用户通过它可以对政府部门、企业单位、个体商铺乃至农业养殖场/大棚等场所的智能视频实时监控 • LTE/SAE • 监控前端 • 视频监控平台 • LTE演示车 • 杭州B1公交LTE体验 • 杭州地铁LTE直播 • LTE公共交通业务体验 • 杭州B1公交线路采用TD-Fi将TD-LTE信号转为WiFi信号，方便市民在公交车上进行LTE业务体验 • 杭州地铁实现LTE全覆盖，下载一部800M的高清电影，只需要两分多钟
4G能为我们带来什么？ 4G网络覆盖，搭建一个高速的无线数字化平台，在为人民群众提供高速网络体验的同时，也为日常社会服务、行政管理提供了便利。 *
第二部分 4G建设计划介绍 第一部分 4G网络及运用介绍
在介绍4G网络建设方案之前，我们先对基站及信号辐射做个知识普及。在介绍4G网络建设方案之前，我们先对基站及信号辐射做个知识普及。 • 什么是基站？ • 基站辐射到底对我们有多大影响？
基站基本原理 • 基站即是无线电台站的一种形式，是指在一定的无线电覆盖区中，为移动电话终端之间进行信息传递。 • 目前南通移动全网已开通宏站3000多个基站（城区400-500米一个基站，农村1.5-2公里一个基站），室分2000多个，已完成南通市政府大楼、南通政务中心、重点企事业单位、大部分重点学校的GSM/TD/WLAN多网覆盖，目前LTE（4G）的室内覆盖也在积极建设中。
关于辐射问题的释疑 • 辐射分为电离辐射和非电离辐射。我们常说的非电离性的电磁波是指频率在30～3000MHz的射频和微波段的电磁波，由于其光子的能量不足以令中性分子及原子电离，故有非电离性称谓。例如紫外线、红外线、激光、微波包括我们的手机辐射都属于非电离辐 • 电离辐射的危险性较高，短期接受1Sv的店里辐射就可能致病。我们比较熟悉的电离辐射包括原子弹爆炸、X光扫描、甚至是坐飞机。 • 衡量电离辐射的单位叫西弗（Sv），根据专业机构测定，吃一根香蕉的辐射是0.1µSv（注意，单位是微西弗，1 Sv等于100万µSv），用一年CRT显示器的累计辐射是1µSv，坐飞机从纽约到洛杉矶是40µSv……在切尔诺贝利核电站泄漏爆炸后，战在反应堆旁边10分钟的电离辐射是50Sv——相当于坐100多万次飞机，吃5亿根香蕉。 • 由于手机辐射属于非电离辐射，是安全性更高的类别。从目前看，没有任何科学验证表明手机辐射会给人体带来直接或间接的损害。只要是正规渠道购买经过相关验证的产品，都是可以放心正常使用的。

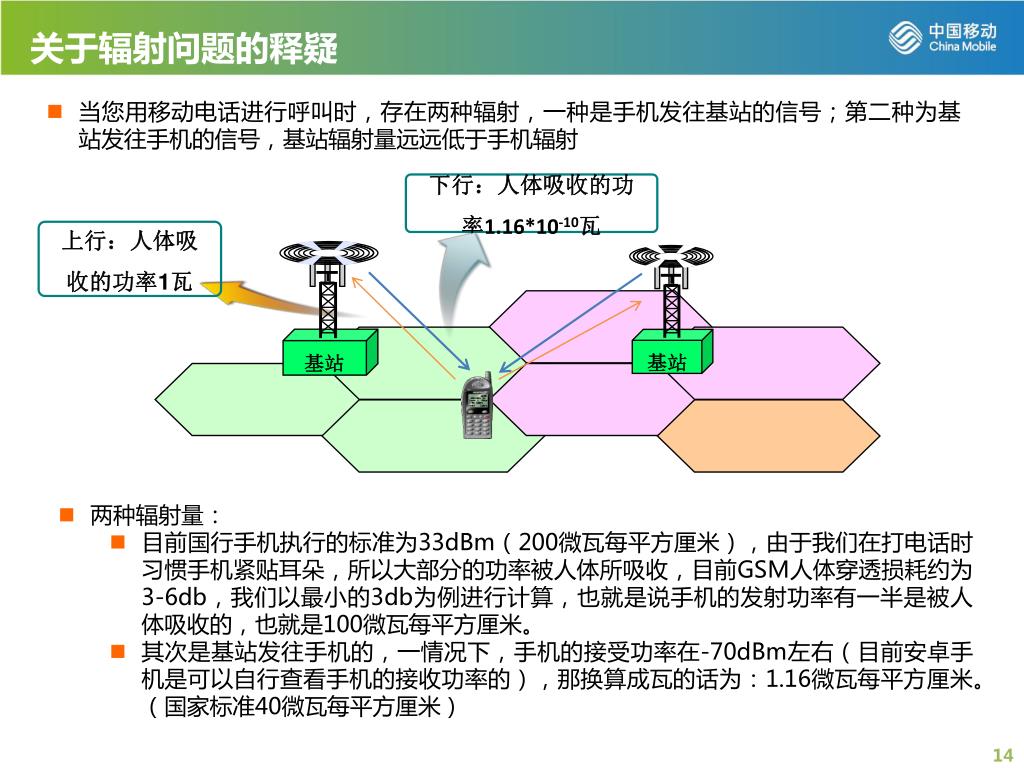

关于辐射问题的释疑 • 当您用移动电话进行呼叫时，存在两种辐射，一种是手机发往基站的信号；第二种为基站发往手机的信号，基站辐射量远远低于手机辐射 下行：人体吸收的功率1.16*10-10瓦 上行：人体吸收的功率1瓦 • 两种辐射量： • 目前国行手机执行的标准为33dBm（200微瓦每平方厘米），由于我们在打电话时习惯手机紧贴耳朵，所以大部分的功率被人体所吸收，目前GSM人体穿透损耗约为3-6db，我们以最小的3db为例进行计算，也就是说手机的发射功率有一半是被人体吸收的，也就是100微瓦每平方厘米。 • 其次是基站发往手机的，一情况下，手机的接受功率在-70dBm左右（目前安卓手机是可以自行查看手机的接收功率的），那换算成瓦的话为：1.16微瓦每平方厘米。（国家标准40微瓦每平方厘米） 基站 基站
关于辐射问题的释疑 通过对比可见打电话所产生的辐射主要为手机而非基站。大部分人认为手机信号越好，基站越近辐射越大，这其实是种误解，因为手机为了保持与基站的联系，当手机发现接受信号下降时其会自动增强其自身的发射功率，直至最大（2瓦，水货手机更高）。也就是说信号越是差的地方手机发射功率越高反而对于人体的辐射越大。另一方面信号越是好的地方手机发射功率越低对于人体的危害也是最小。
关于辐射问题的释疑 • 我国国家环境保护局发布的《电磁辐射防护规定》，确定了电磁辐射的国家标准是：在30－3000MHz的频率范围内，公众照射在一天24小时内，环境电磁辐射场的场量参数在任意连续6分钟内的平均值不超过0.4W/m2。而国际非电离辐射防护委员会IRPA，向成员国推荐的众照射标准是4.5 W/m2（是我国的11.25倍）；美国国家标准协会ANSI,规定的标准是30 W/m2（是我国的75倍）; 英国、荷兰、瑞典、加拿大等规定标准：100 W/m2。因此可以看出，我国的电磁辐射标准相对其它国家的标准来说更严格，是一个比较安全的标准，同时，在政府监管方面，江苏省区域内，从省到十三个省辖市，都设立了专门的监管机构，对电磁辐射环境实施严格的监管。我公司基站的电磁波辐射强度是国家标准的1/9，即0.05W/m2。
关于辐射问题的释疑 央视现场测试： http://news.cctv.com/china/20090729/100140.shtml
2012年南通成功跻身全国TD精品城市建设之列（全国共70个，江苏6个），2013年底南通地区将实现南通市区、县城城区和所有行政乡镇的TD-SCDMA网络覆盖。2012年南通成功跻身全国TD精品城市建设之列（全国共70个，江苏6个），2013年底南通地区将实现南通市区、县城城区和所有行政乡镇的TD-SCDMA网络覆盖。 • 2012年南通成功跻身2013年全国TD-LTE（4G）覆盖目标A类重点城市（全国共54个，苏中苏北地区唯一）。 • 2013年投入4亿元，新建TD-LTE（4G）宏站1500个、室分800个，2013年底南通地区将实现南通市区、县城城区和部分重点乡镇的TD-LTE网络覆盖。 • 高校方面，目前已与南通大学、南通职业大学、南通纺院、南通农院、南通体臣新校区、 • 紫琅学院、南通中专等院校达成覆盖意向，并相继完成施工，预计寒假前开通校园4G网络。 南通4G建设 2013年底TD-LTE覆盖范围：南通崇川区、港闸区、开发区、通州城区、海安县城、如皋县城、如东县城、海门县城、启东县城、吕四港、叠石桥、如皋港、平潮、张芝山、川姜镇、先锋、张芝山镇。
南通4G建设 • 目前南通公司已完成4路、22路公交沿线51个TD-LTE基站的建设和开通，并完成了网络优化，已经具备用户规模试点条件，预计2013年7月底用户可在4路、22路公交车上进行LTE业务体验。 • 到2013年底南通地区将建设完成TD-LTE宏站1500个、室分800个，可实现南通市区、县城城区和部分重点乡镇的TD-LTE网络覆盖。南通移动有决心有信心把南通地区的4G网络打造成精品网络。
南通4G建设—港闸区难点 港闸区14个难点，1月份需完成协调，3月底之前完成建设。
南通4G建设—基站外观 • 美化基站示意图如下，不影响美观，主要对周边道路进行信号连续覆盖
南通4G建设—基站外观 • 美化基站示意图如下，不影响美观，主要对周边道路进行信号连续覆盖
南通4G建设—室内深度覆盖 • 楼宇天线示意：射灯天线，对楼宇进行信号覆盖。
