任务三：选择单拐曲轴加工设备与工艺装备

任务三：选择单拐曲轴加工设备与工艺装备. 任务介绍：. 确定曲轴零件的加工设备、夹具、刀具和量具。. 问题探讨. 根据任务二确定的加工工艺选择机床。 根据任务二确定的加工工艺选择刀具。 根据任务二确定的加工工艺选择量具。 根据任务二确定的加工工艺选择夹具。. 机床. 所用的设备有：卧式双面中心钻床、 CA6140 、特种多刀车床、立式铣床 X52 、 Z3050 摇臂钻床、辊道、清洗机、检验台、外圆磨床 M1432A 、动平衡机。. 立式铣床 X52. Z3050 摇臂钻床. 可在中大型零件上进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作；.

marv
Download Presentation

任务三：选择单拐曲轴加工设备与工艺装备

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

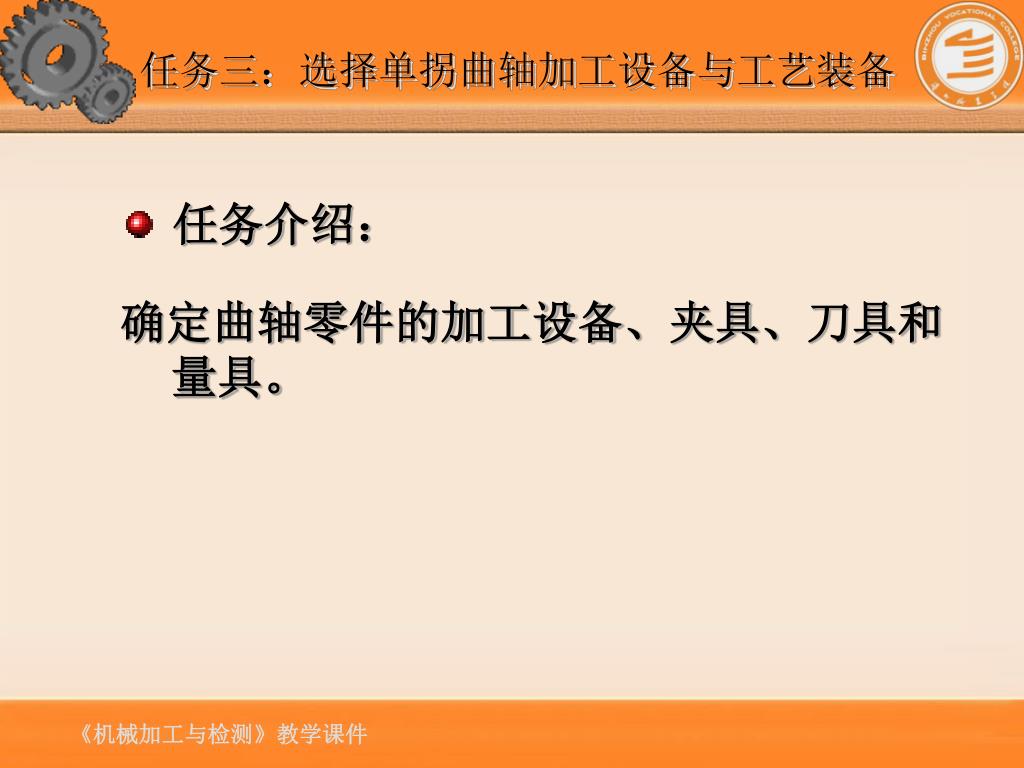

  1. 任务三：选择单拐曲轴加工设备与工艺装备 任务介绍： 确定曲轴零件的加工设备、夹具、刀具和量具。

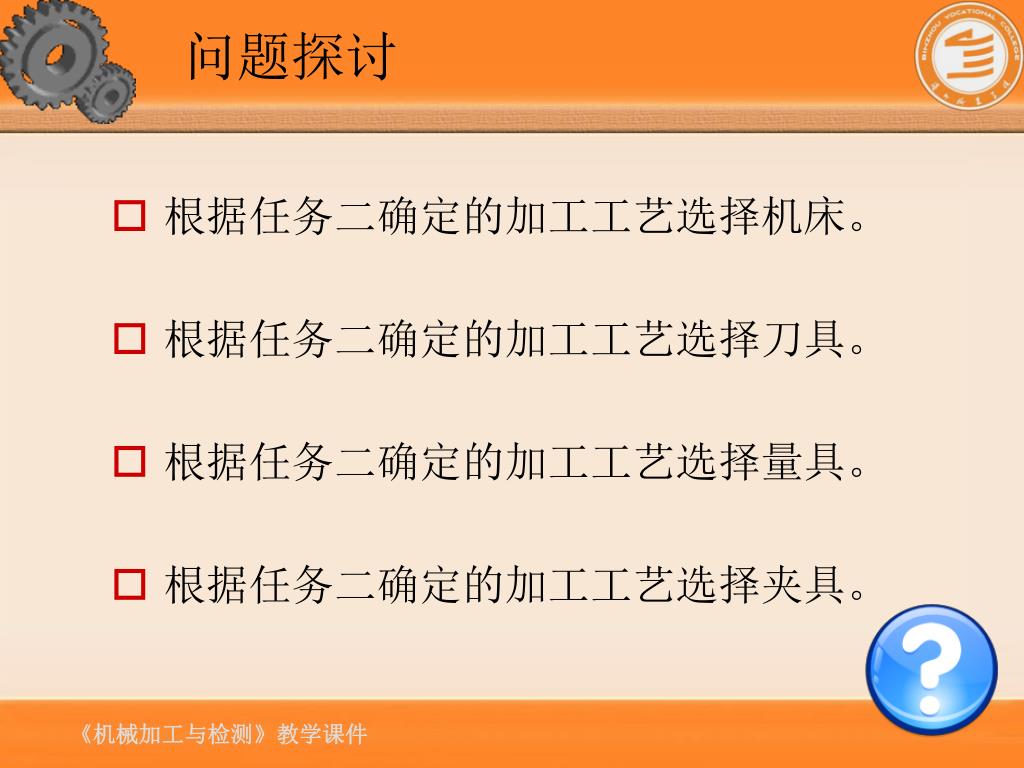

  2. 问题探讨 • 根据任务二确定的加工工艺选择机床。 • 根据任务二确定的加工工艺选择刀具。 • 根据任务二确定的加工工艺选择量具。 • 根据任务二确定的加工工艺选择夹具。

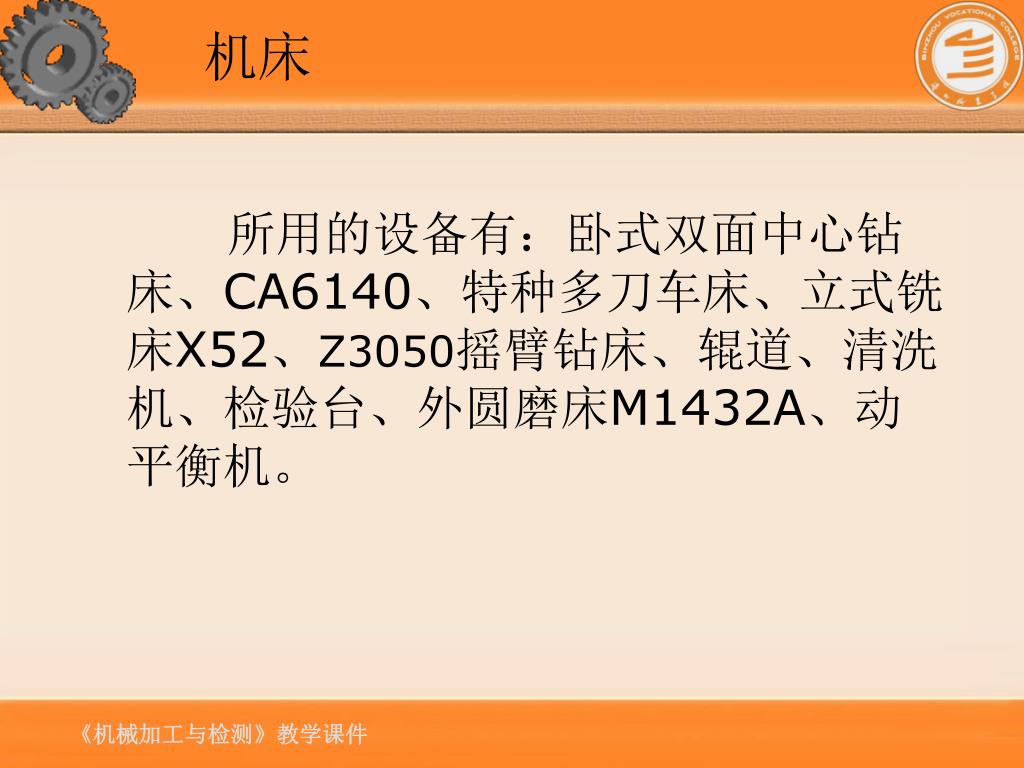

  3. 机床 所用的设备有：卧式双面中心钻床、CA6140、特种多刀车床、立式铣床X52、Z3050摇臂钻床、辊道、清洗机、检验台、外圆磨床M1432A、动平衡机。

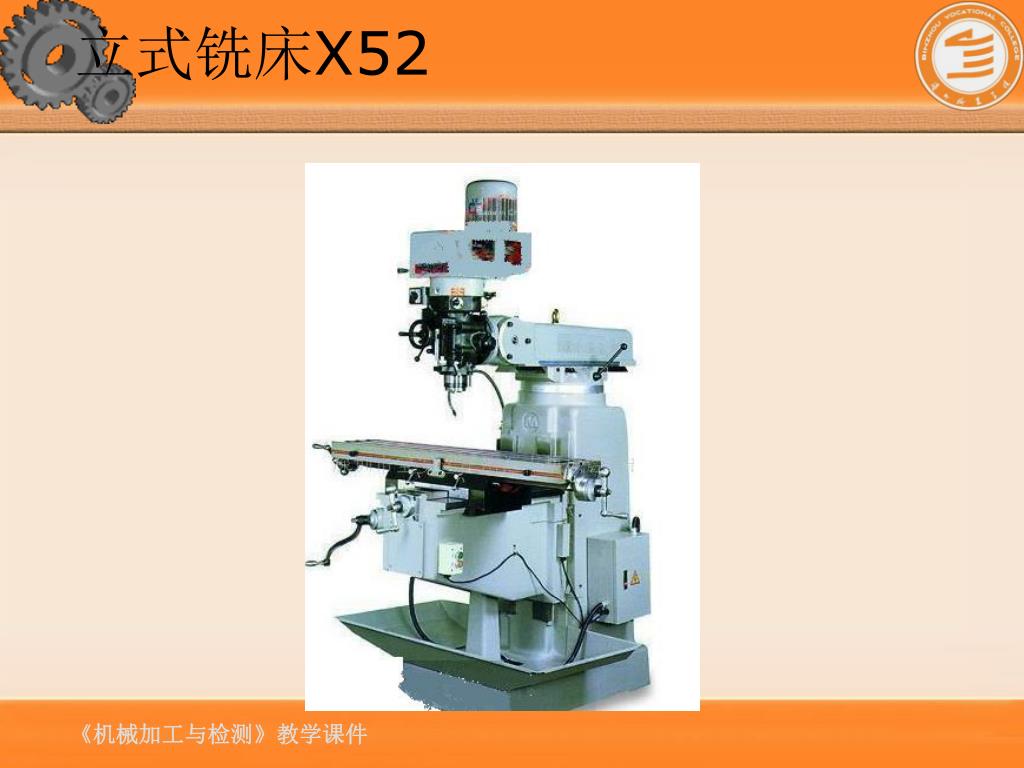

  4. 立式铣床X52

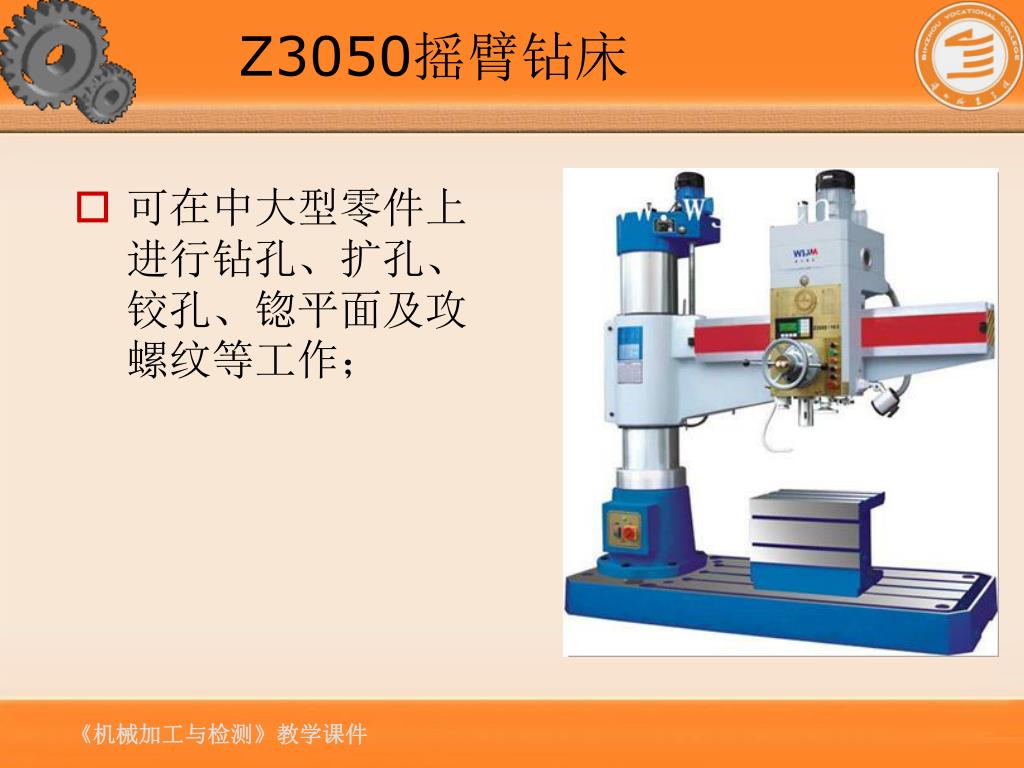

  5. Z3050摇臂钻床 • 可在中大型零件上进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作；

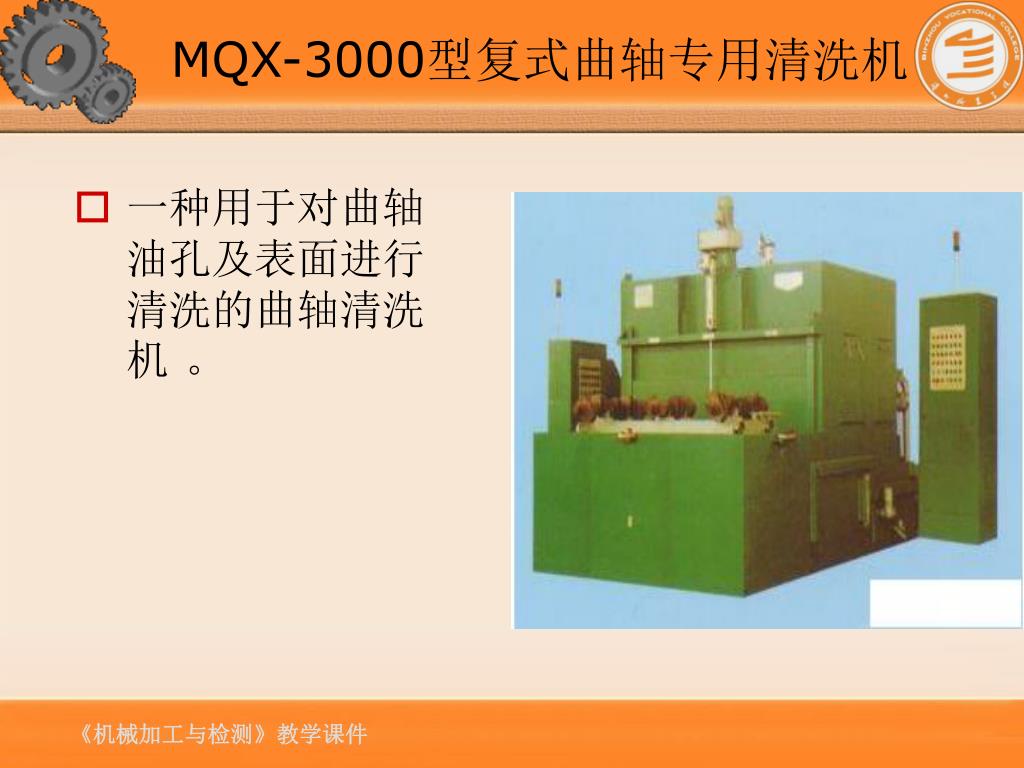

  6. MQX-3000型复式曲轴专用清洗机 • 一种用于对曲轴油孔及表面进行清洗的曲轴清洗机 。

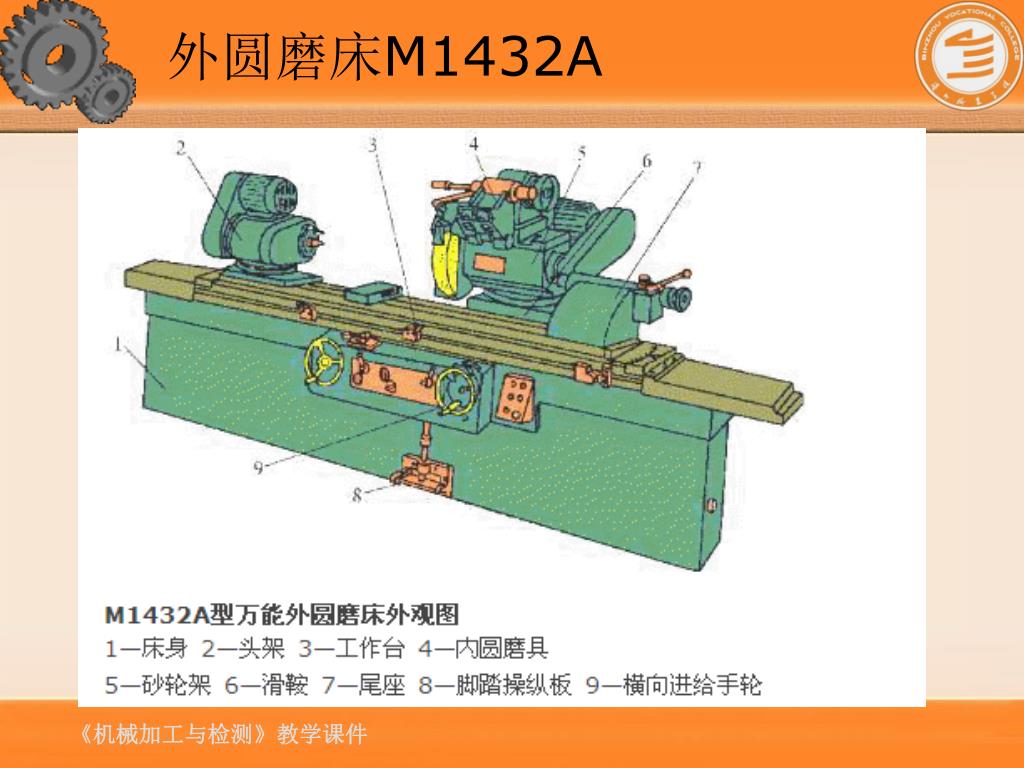

  7. 外圆磨床M1432A

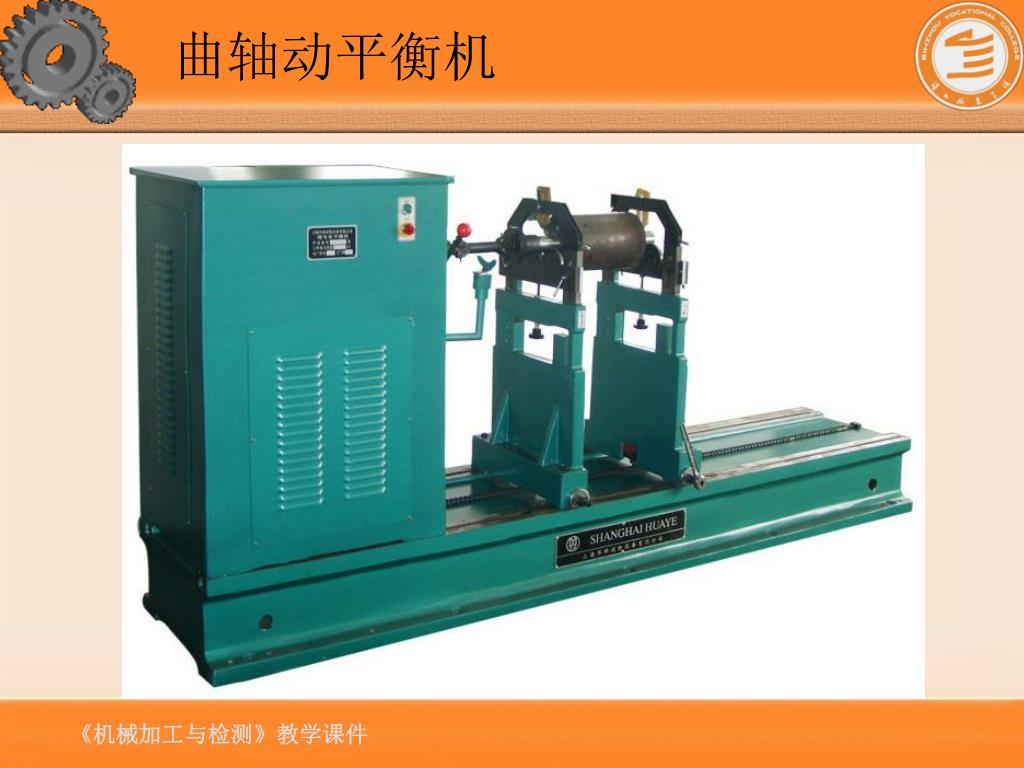

  8. 曲轴动平衡机

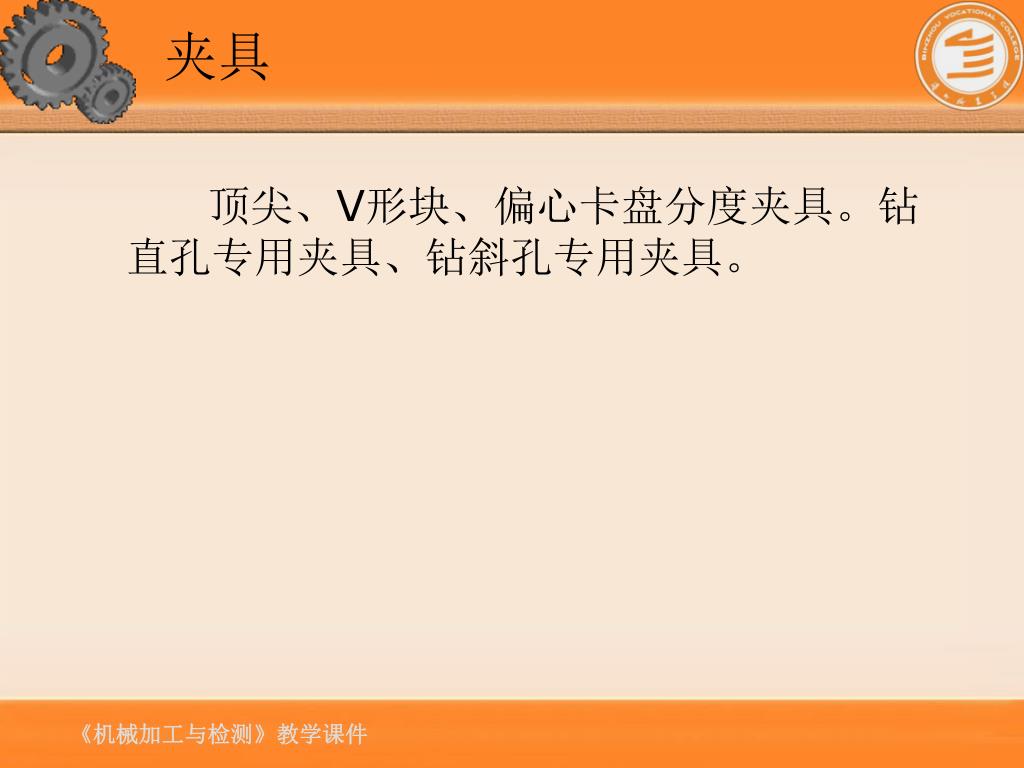

  9. 夹具 顶尖、V形块、偏心卡盘分度夹具。钻直孔专用夹具、钻斜孔专用夹具。

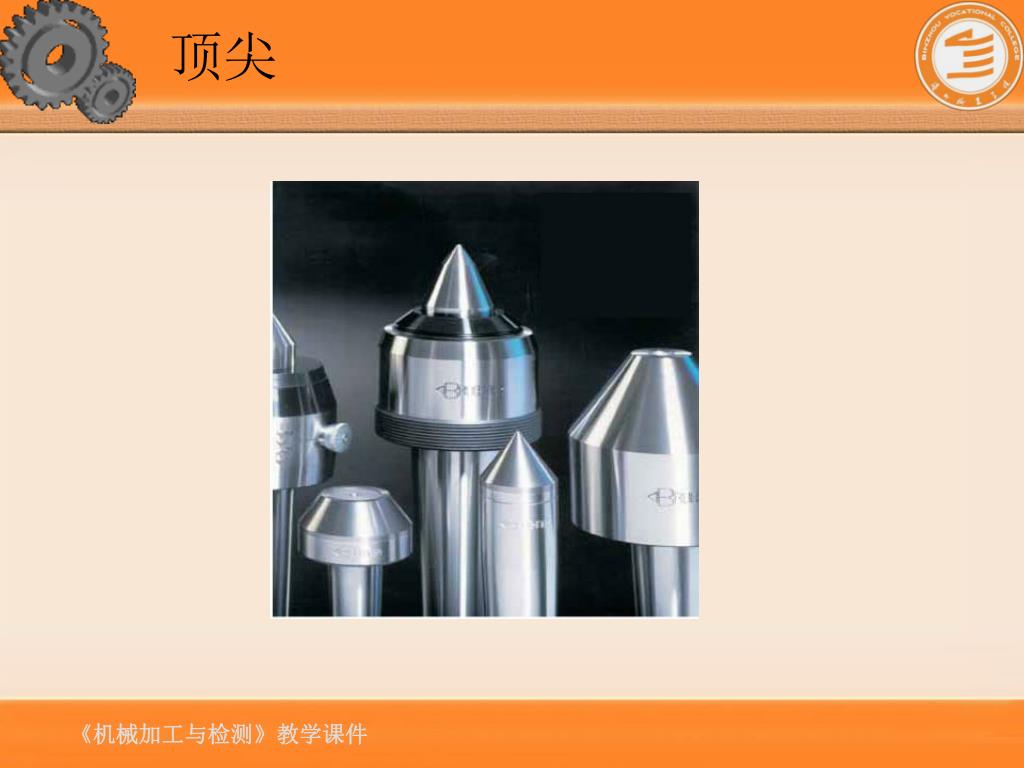

  10. 顶尖

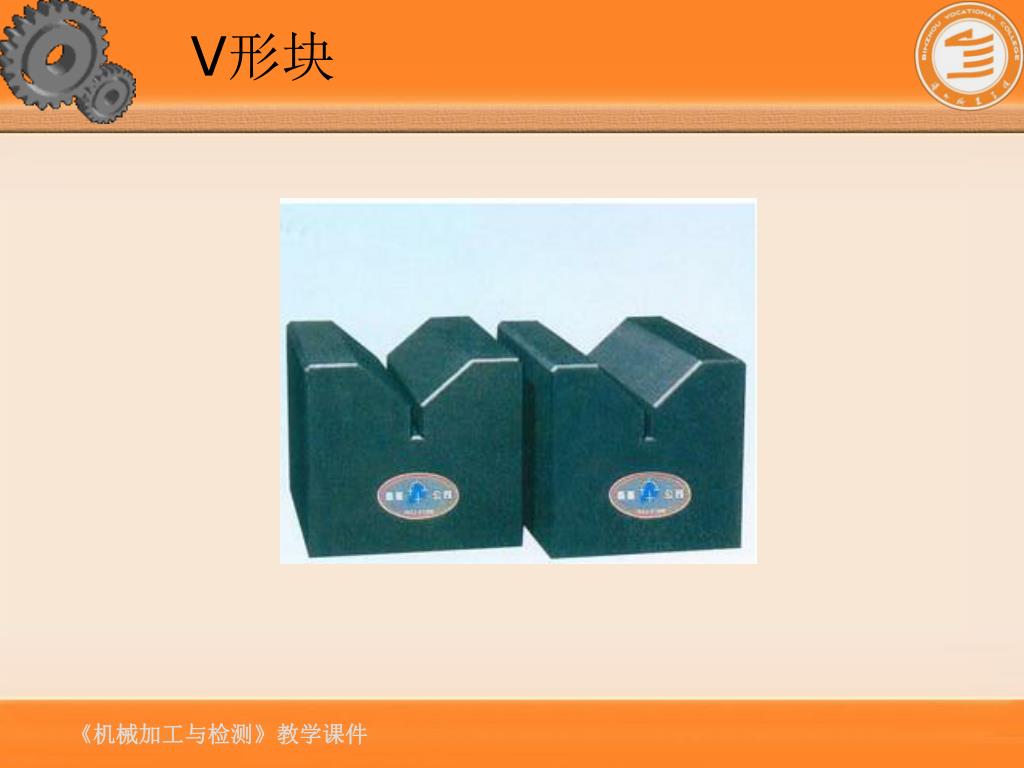

  11. V形块

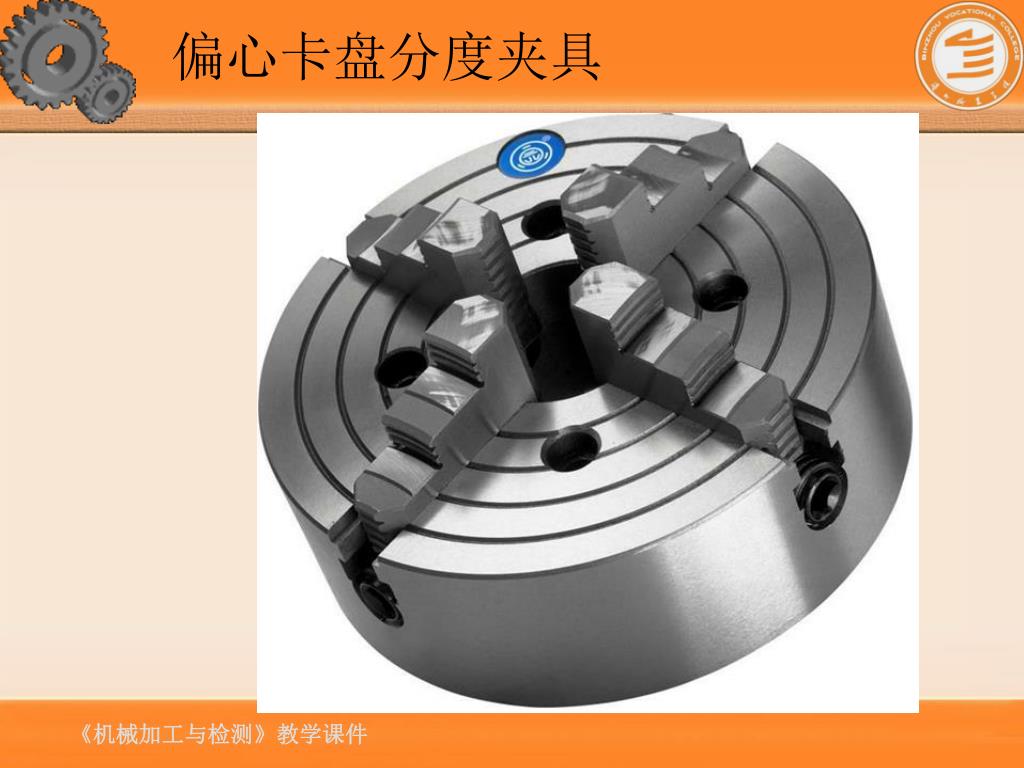

  12. 偏心卡盘分度夹具

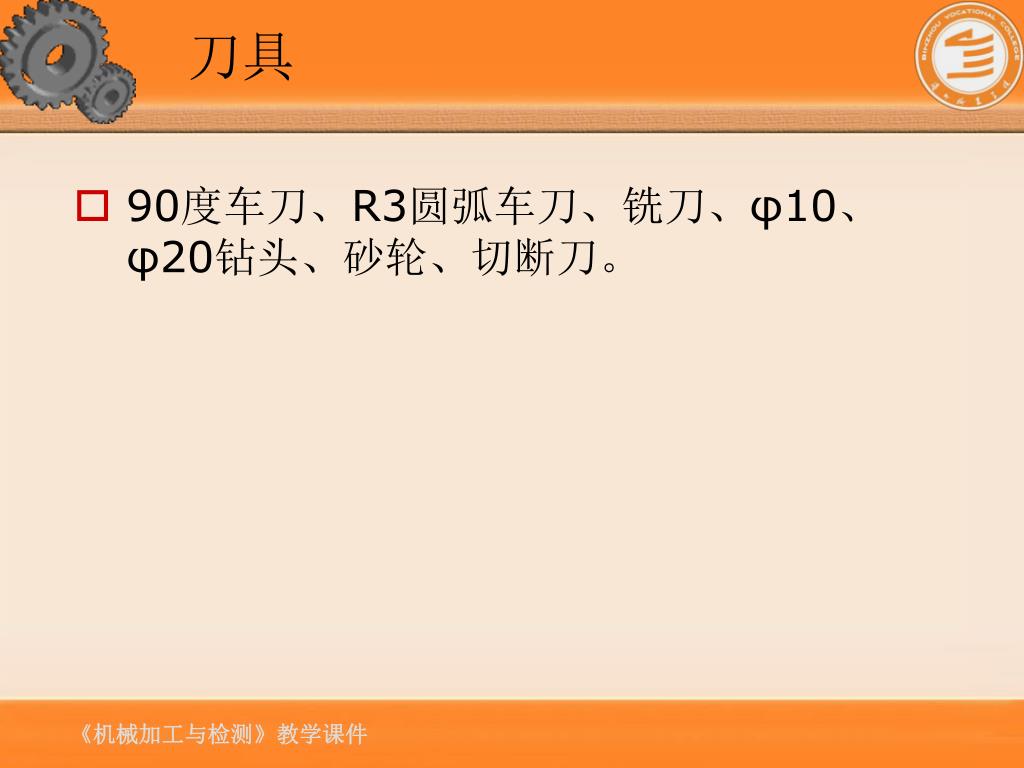

  13. 刀具 • 90度车刀、R3圆弧车刀、铣刀、φ10、φ20钻头、砂轮、切断刀。

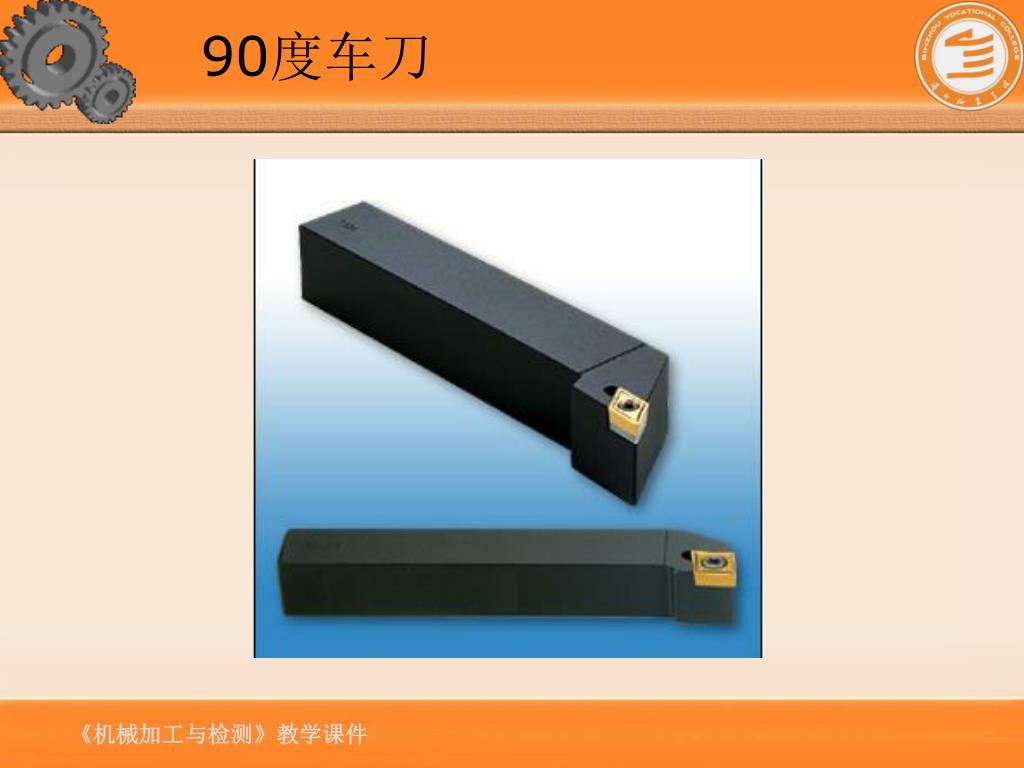

  14. 90度车刀

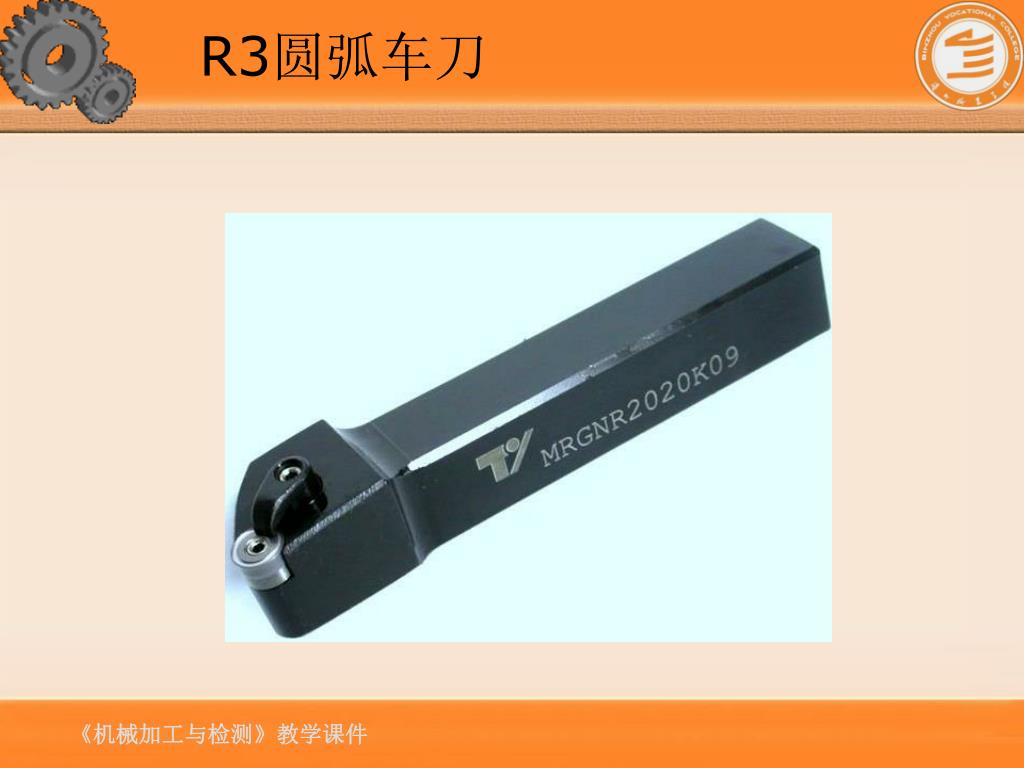

  15. R3圆弧车刀

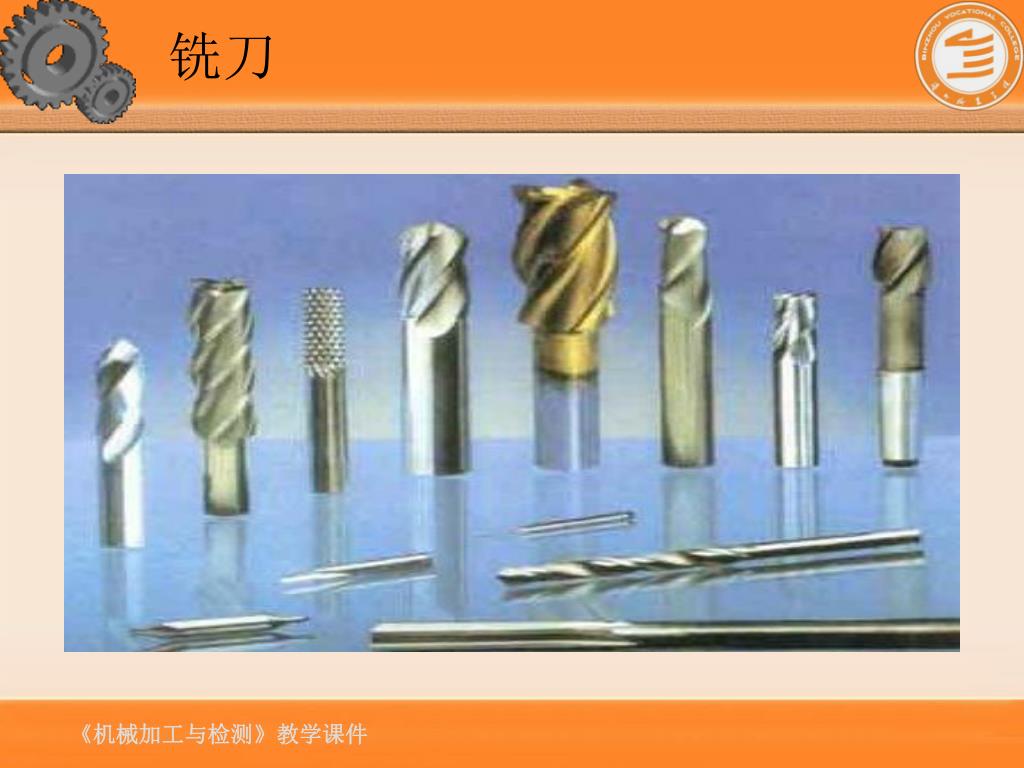

  16. 铣刀

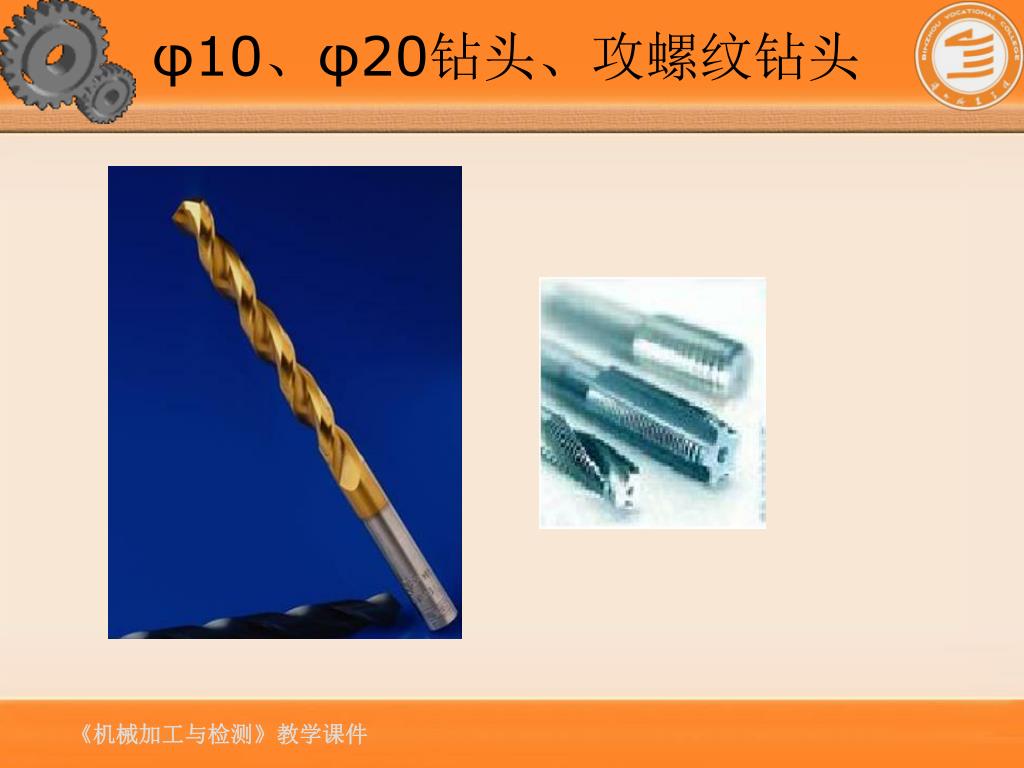

  17. φ10、φ20钻头、攻螺纹钻头

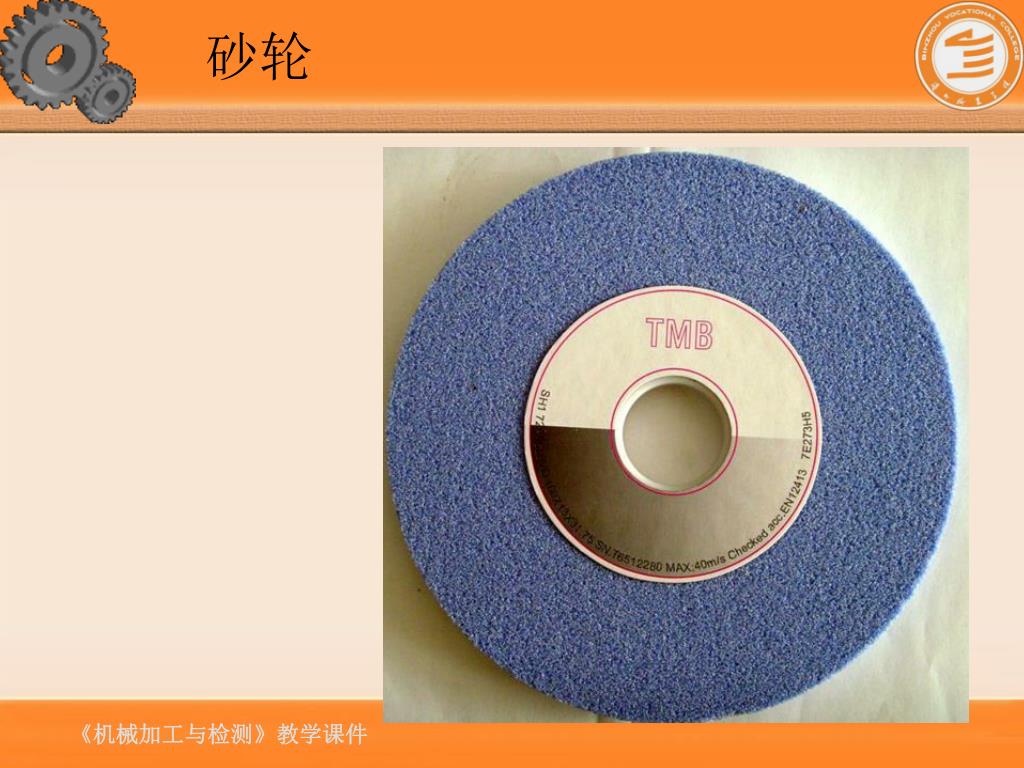

  18. 砂轮

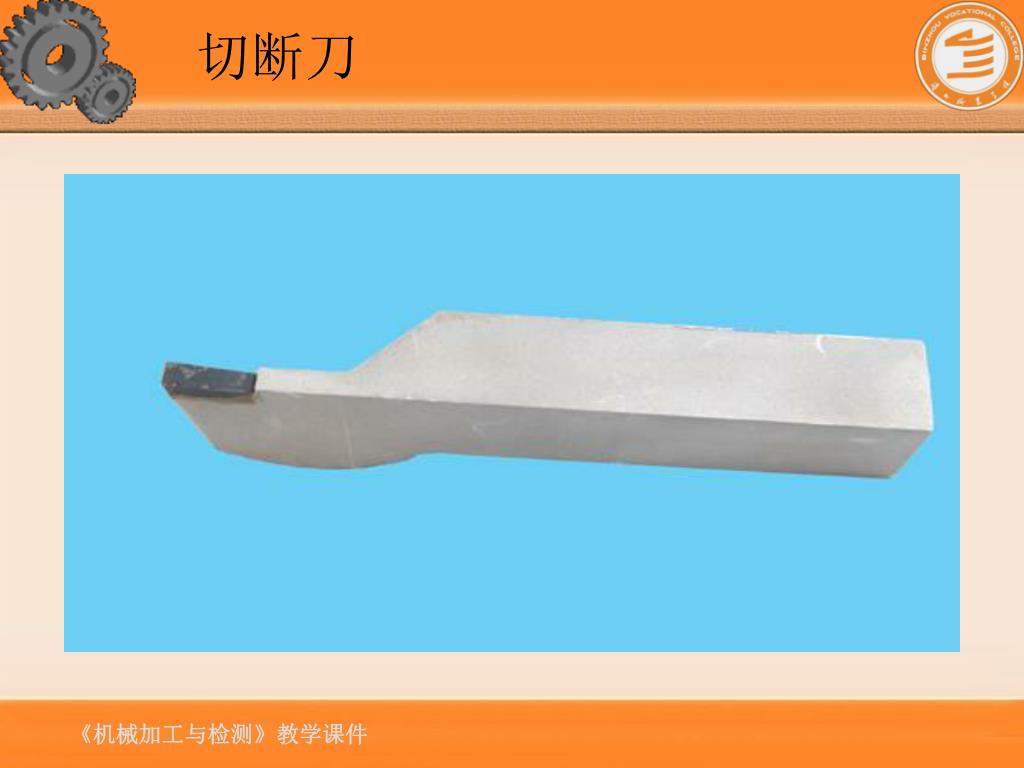

  19. 切断刀

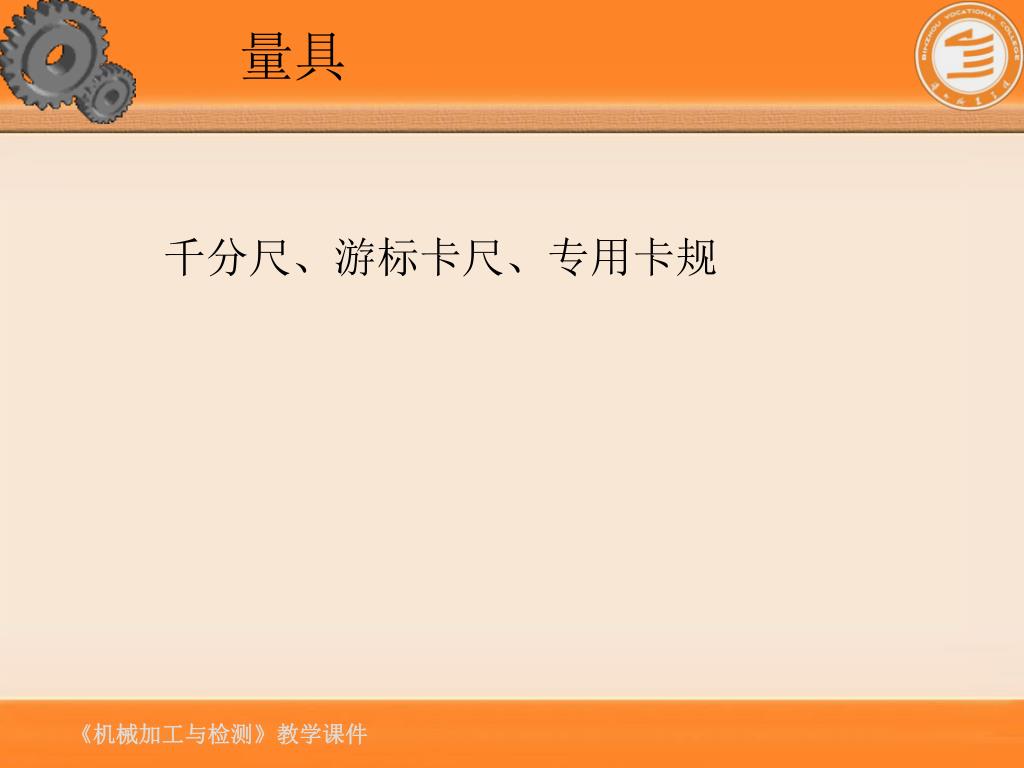

  20. 量具 千分尺、游标卡尺、专用卡规

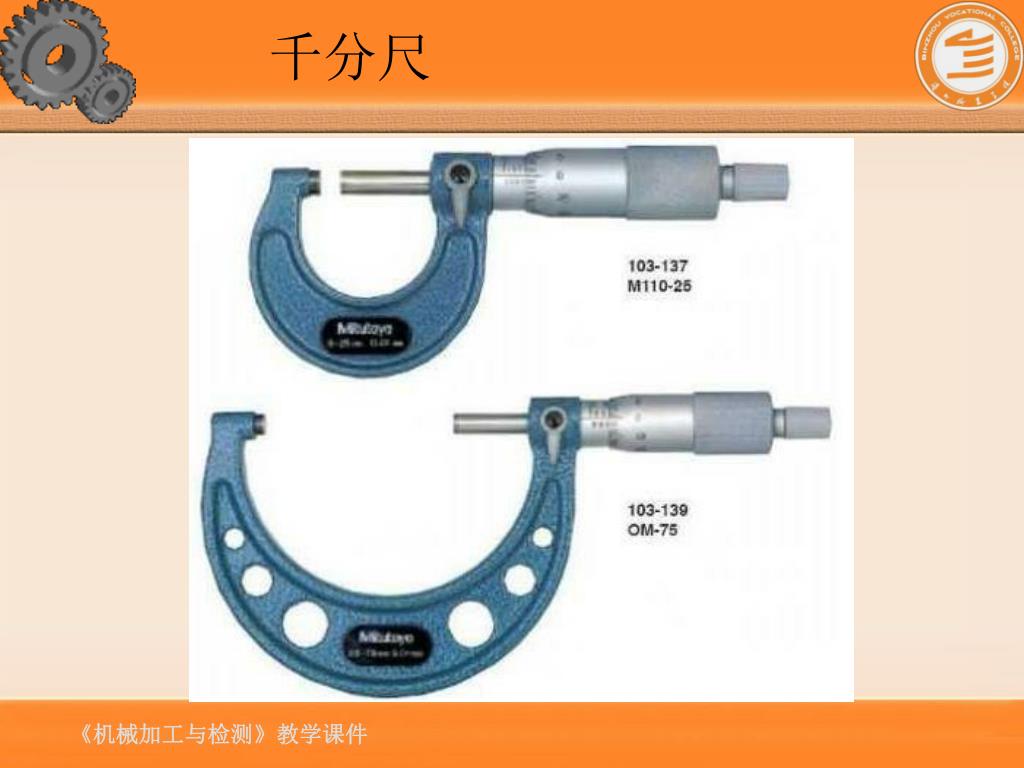

  21. 千分尺

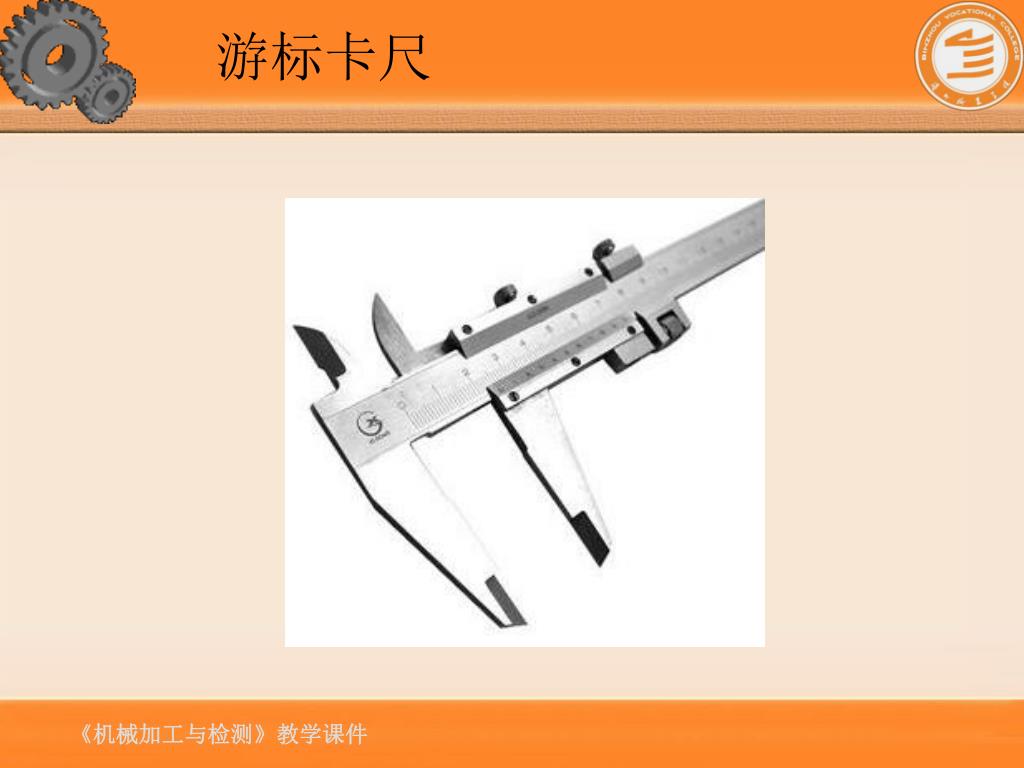

  22. 游标卡尺

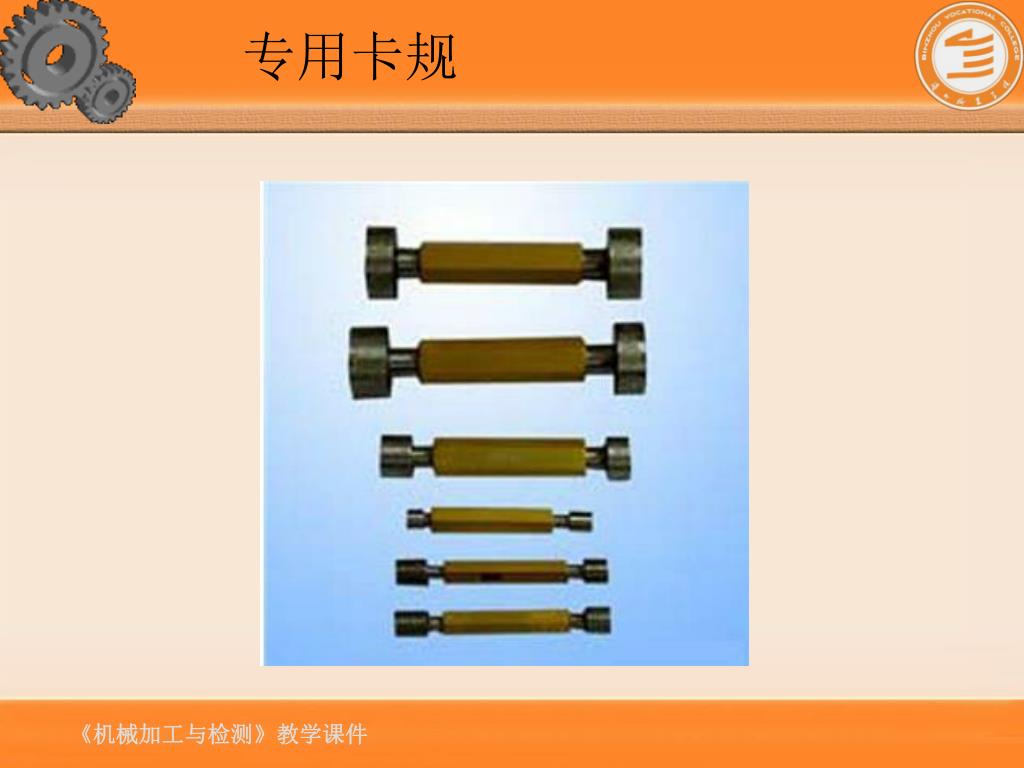

  23. 专用卡规
