鹰眼下的淘宝分布式调用跟踪系统介绍

淘宝网 司徒放

jifeng@taobao.com

slide2

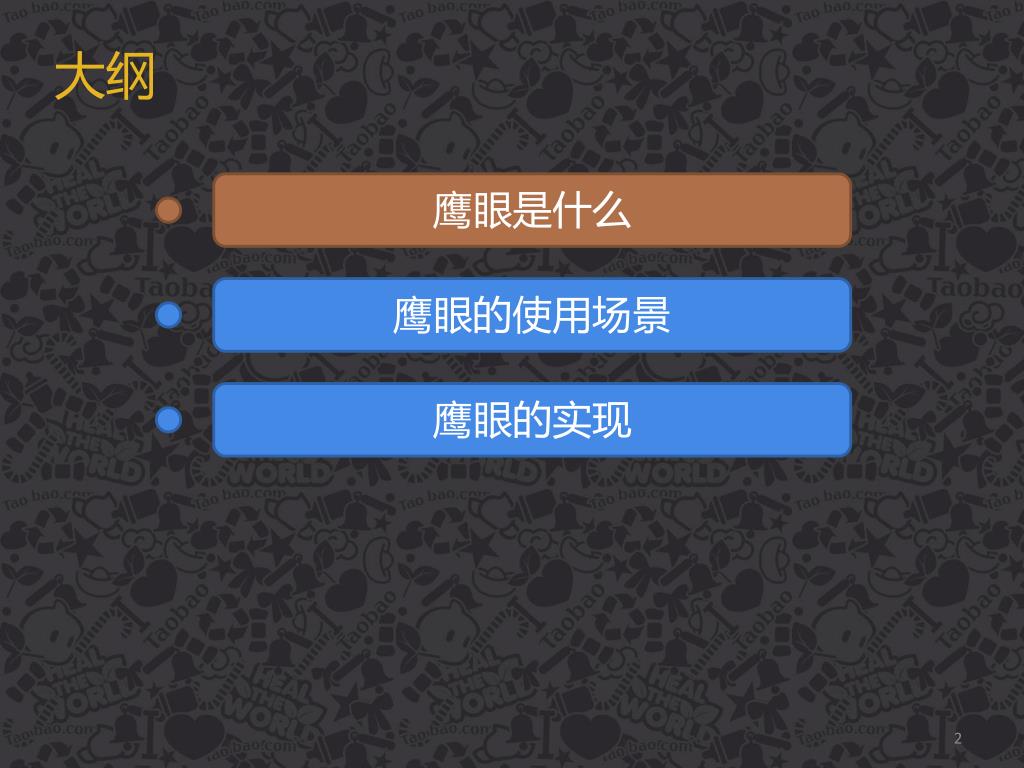

大纲

鹰眼是什么

鹰眼的使用场景

鹰眼的实现

slide3
现状
  • 日趋复杂的分布式系统
    • 服务框架
    • 消息中间件
    • 数据层
    • 分布式缓存
    • 分布式存储
    • ……
slide4

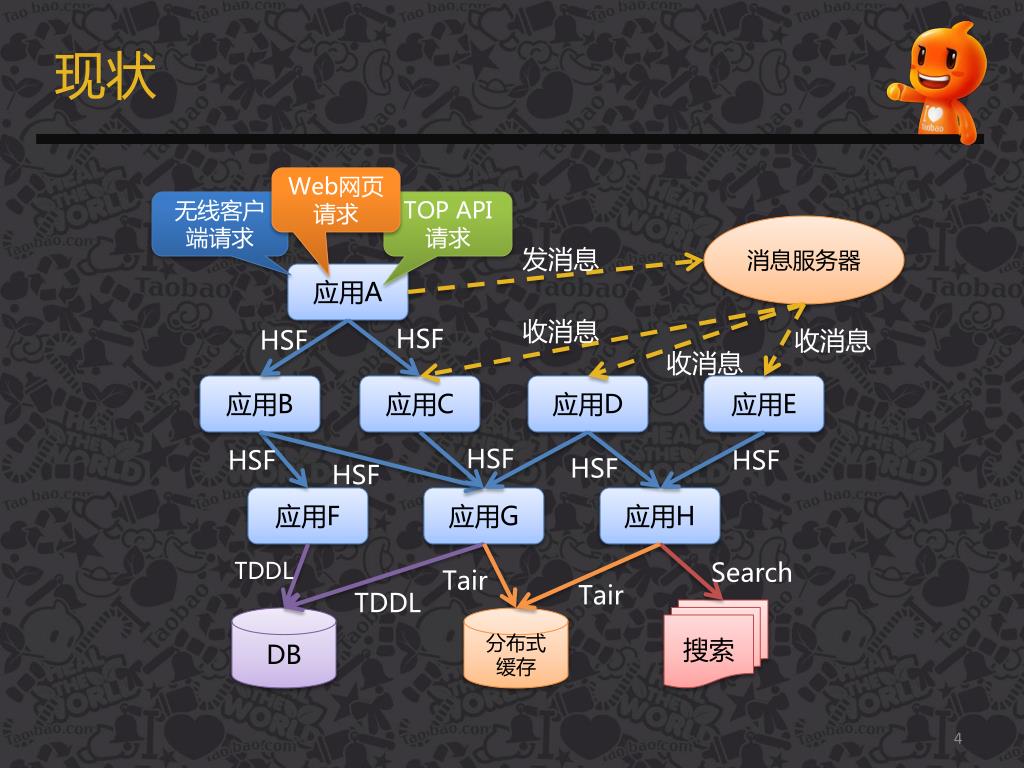

现状

Web网页

请求

无线客户端请求

TOP API

请求

消息服务器

发消息

应用A

收消息

HSF

HSF

收消息

收消息

应用B

应用C

应用D

应用E

HSF

HSF

HSF

HSF

HSF

应用F

应用G

应用H

TDDL

Search

Tair

Tair

TDDL

搜索

DB

分布式缓存

slide6
举个例子
  • 设想高速收费站将车辆通行信息记录成日志

[2013-05-01 12:23:34] 鲁A123BC,平度2,S16,济南,¥12

[2013-05-01 12:23:40] 鲁A987DE,平度2,S16,淄博,¥10

[2013-05-01 12:43:15] 鲁A123BC,潍坊1,G20,济南,¥18

[2013-05-01 13:38:29] 鲁A123BC,青州西1,G20,济南,¥10

[2013-05-01 13:38:30] 鲁A567AB,青州西2,G20,潍坊,¥10

[2013-05-01 14:39:27] 鲁A123BC,淄博3,G20,淄博,¥15

[2013-05-01 16:42:58] 鲁A123BC,济南3,G20,济南,¥25

……

* 上述日志内容仅作举例示意说明用,纯属虚构,请勿当真

slide7

* 图片来源:http://www.etcsd.com/main/business/outlets.jsp

slide8
举个例子

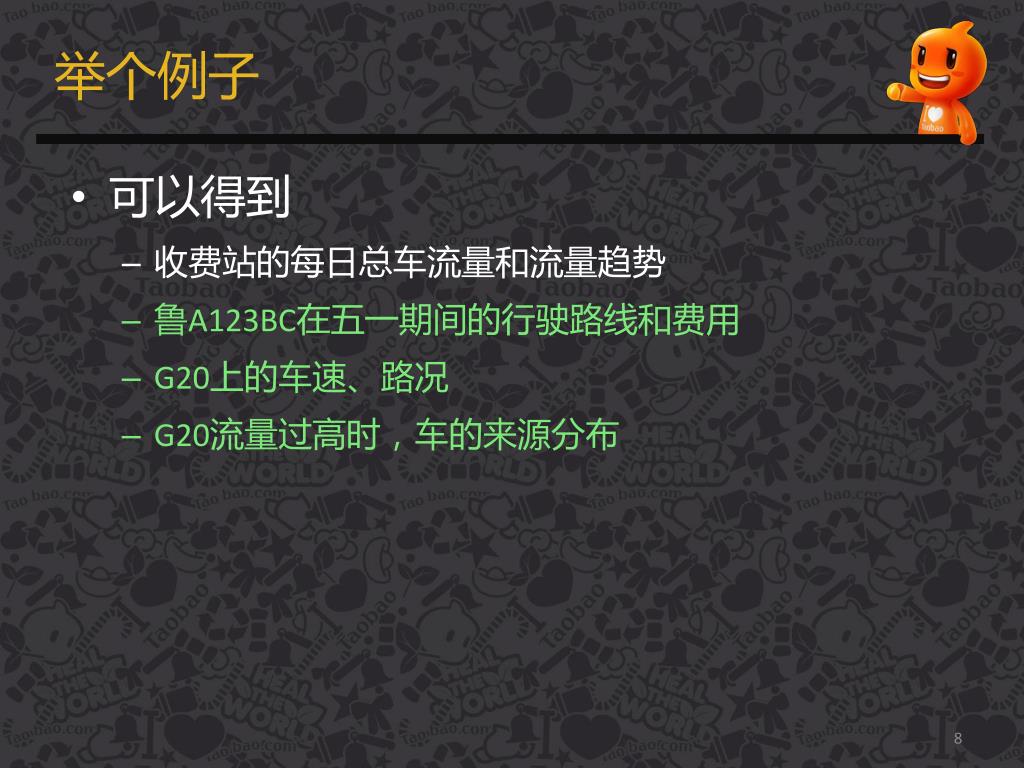

  • 可以得到
    • 收费站的每日总车流量和流量趋势
    • 鲁A123BC在五一期间的行驶路线和费用
    • G20上的车速、路况
    • G20流量过高时,车的来源分布
slide9

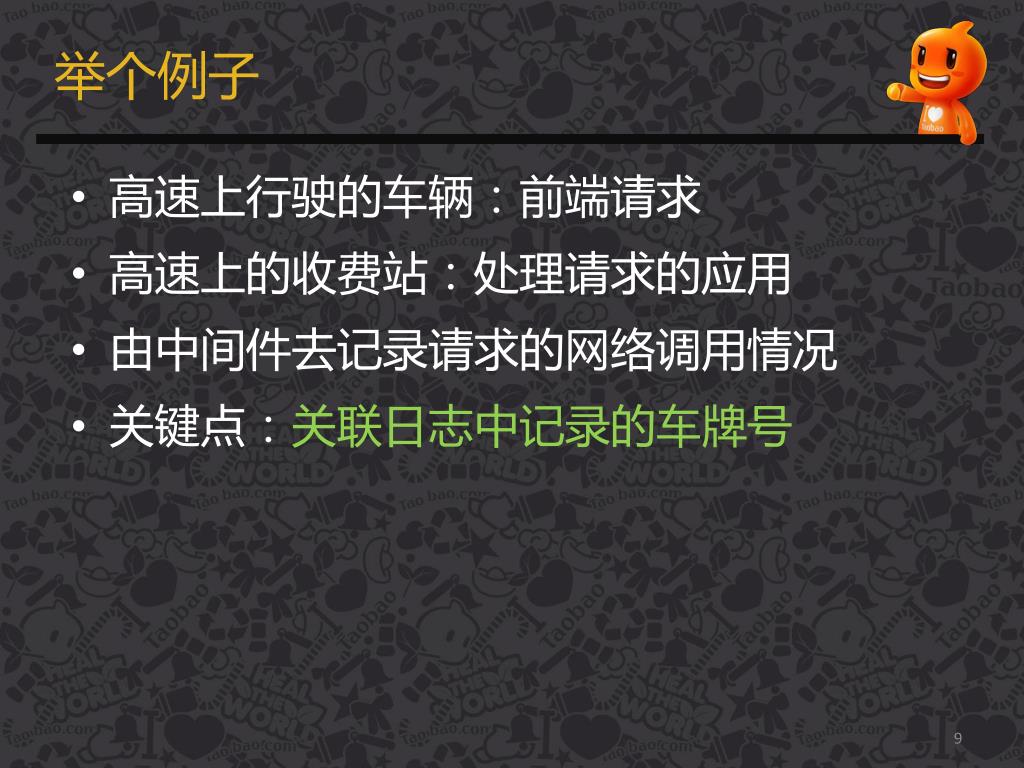

举个例子
  • 高速上行驶的车辆:前端请求
  • 高速上的收费站:处理请求的应用
  • 由中间件去记录请求的网络调用情况
  • 关键点:关联日志中记录的车牌号
slide10

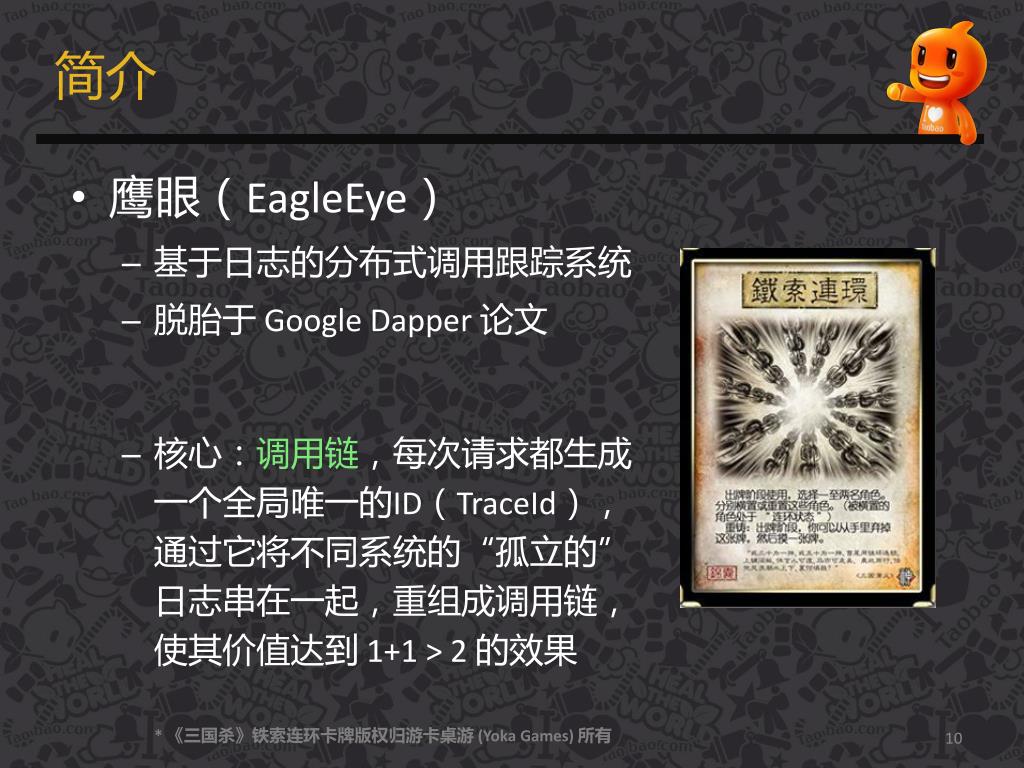

简介
  • 鹰眼(EagleEye)
    • 基于日志的分布式调用跟踪系统
    • 脱胎于 Google Dapper 论文
    • 核心:调用链,每次请求都生成一个全局唯一的ID(TraceId),通过它将不同系统的“孤立的”日志串在一起,重组成调用链,使其价值达到 1+1 > 2 的效果

* 《三国杀》铁索连环卡牌版权归游卡桌游 (Yoka Games) 所有

slide11

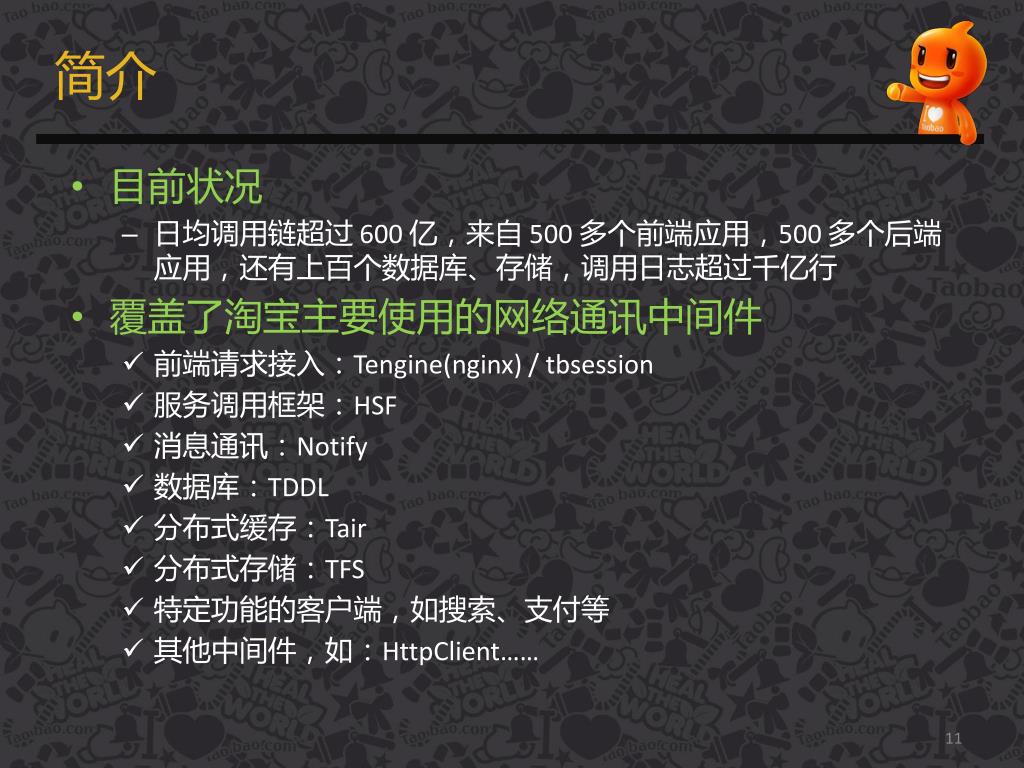

简介
  • 目前状况
    • 日均调用链超过 600 亿,来自 500 多个前端应用,500 多个后端应用,还有上百个数据库、存储,调用日志超过千亿行
  • 覆盖了淘宝主要使用的网络通讯中间件
    • 前端请求接入:Tengine(nginx) / tbsession
    • 服务调用框架:HSF
    • 消息通讯:Notify
    • 数据库:TDDL
    • 分布式缓存:Tair
    • 分布式存储:TFS
    • 特定功能的客户端,如搜索、支付等
    • 其他中间件,如:HttpClient……
slide12
大纲

鹰眼是什么

鹰眼的使用场景

鹰眼的实现

slide14

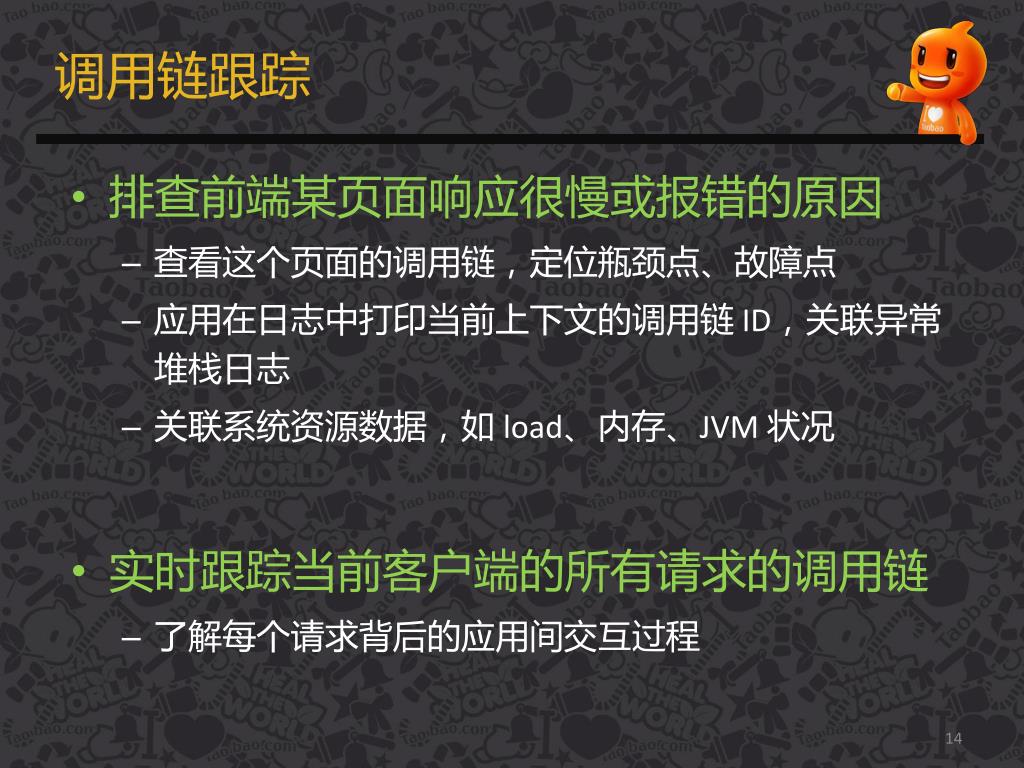

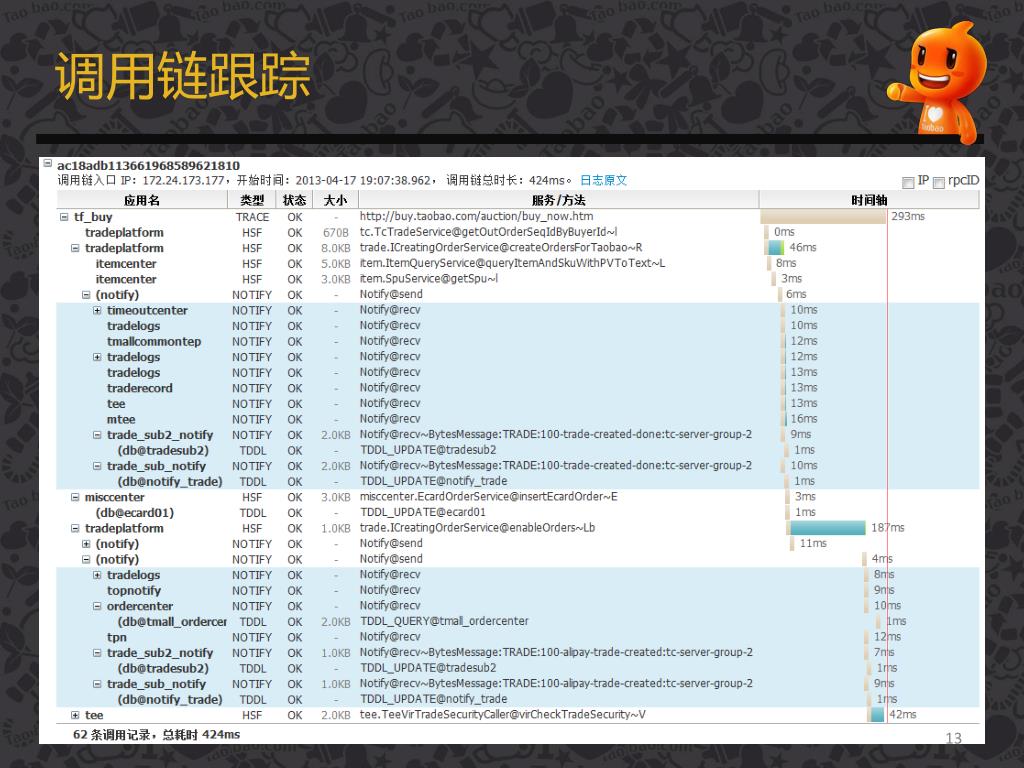

调用链跟踪
  • 排查前端某页面响应很慢或报错的原因
    • 查看这个页面的调用链,定位瓶颈点、故障点
    • 应用在日志中打印当前上下文的调用链 ID,关联异常堆栈日志
    • 关联系统资源数据,如 load、内存、JVM 状况
  • 实时跟踪当前客户端的所有请求的调用链
    • 了解每个请求背后的应用间交互过程
slide16

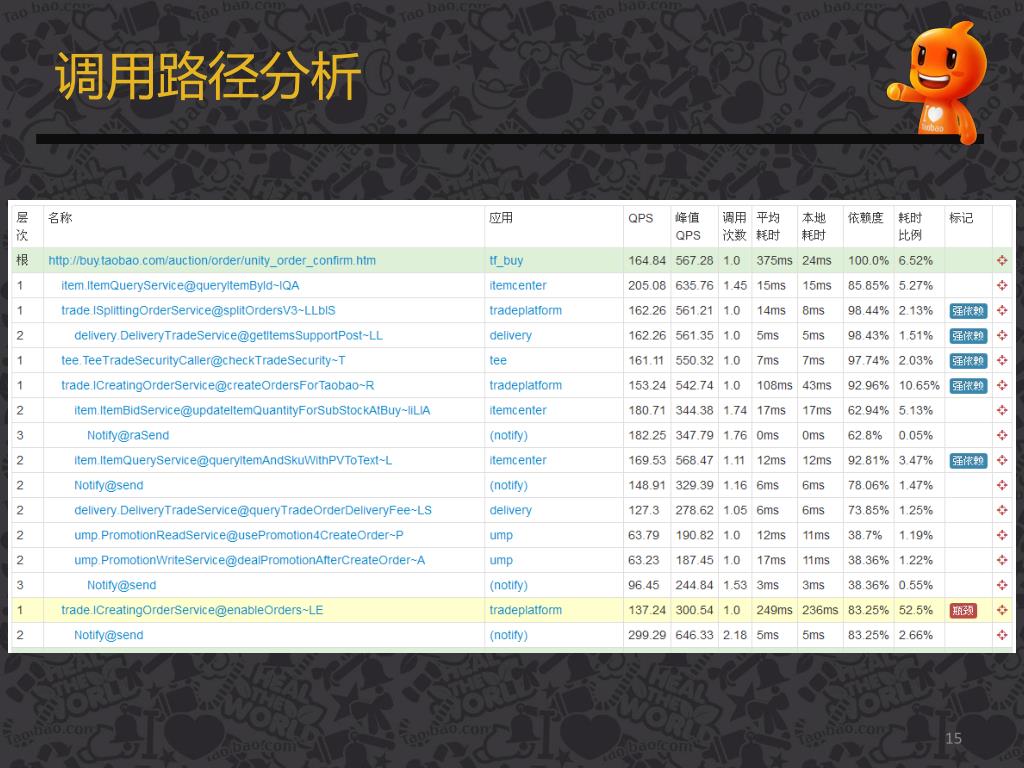

调用路径分析
  • 应用的关键路径
    • 应用被调用得最多的入口、服务是哪些
    • 突出关键:热点、耗时瓶颈、易故障点、变化点
    • 主要用于容量评估、性能优化
  • 验证调用路径是否符合预期
    • 衡量网络调用的均衡性
    • 调用在单元内的路由正确性
  • 实时分析前端入口的容量走势
    • 大促链路监控和高峰预警
slide17

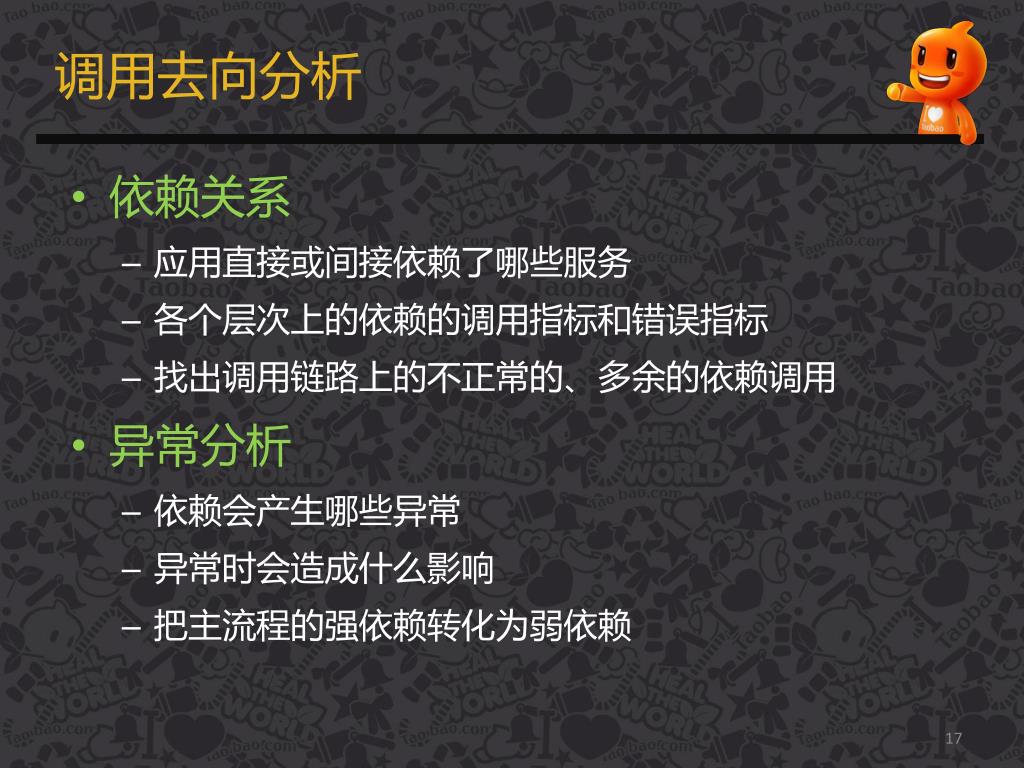

调用去向分析
  • 依赖关系
    • 应用直接或间接依赖了哪些服务
    • 各个层次上的依赖的调用指标和错误指标
    • 找出调用链路上的不正常的、多余的依赖调用
  • 异常分析
    • 依赖会产生哪些异常
    • 异常时会造成什么影响
    • 把主流程的强依赖转化为弱依赖

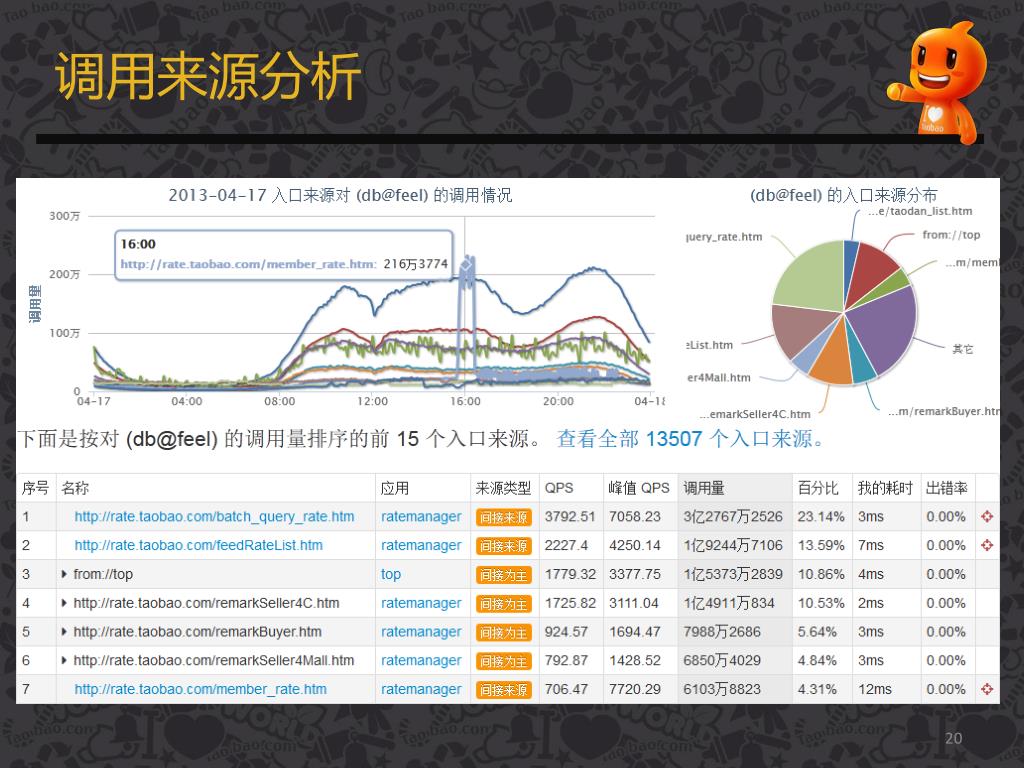

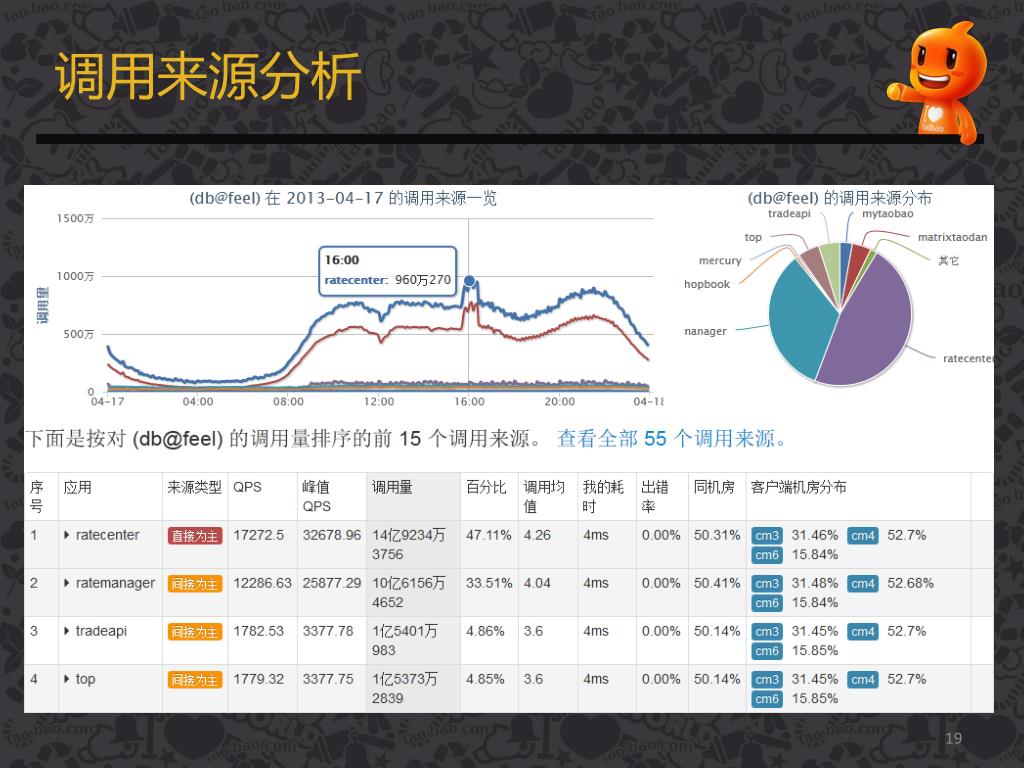

slide21

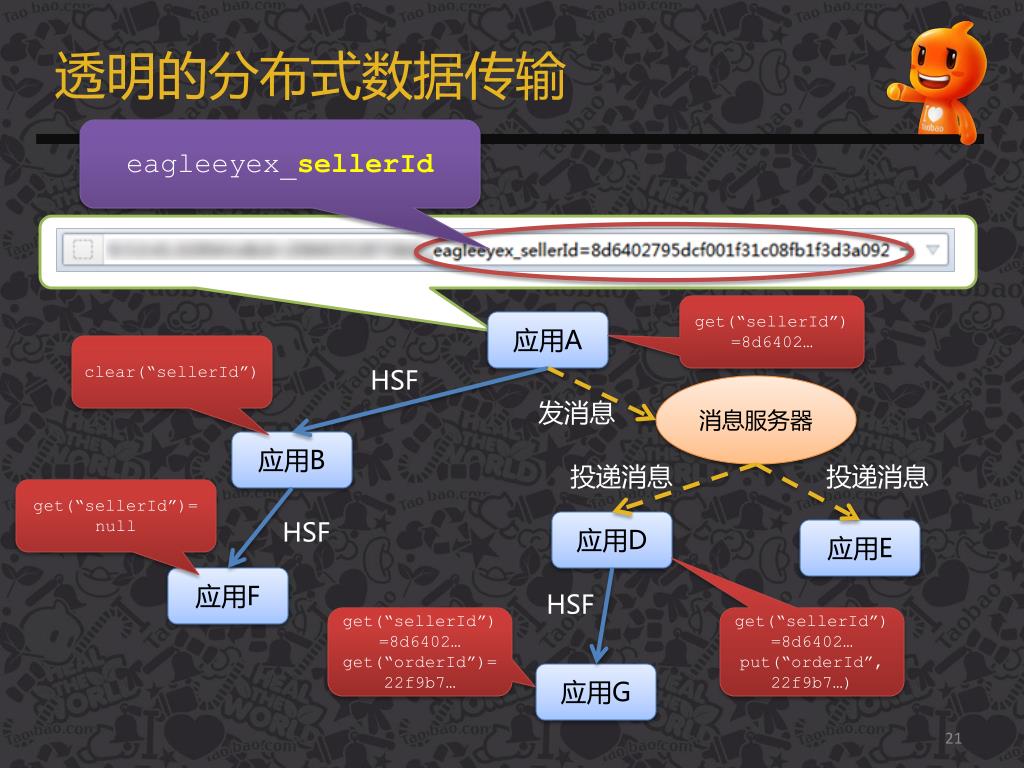

透明的分布式数据传输

eagleeyex_sellerId

get(“sellerId”)=8d6402…

应用A

clear(“sellerId”)

HSF

消息服务器

发消息

应用B

投递消息

投递消息

get(“sellerId”)=null

HSF

应用D

应用E

应用F

HSF

get(“sellerId”)=8d6402…

get(“orderId”)=22f9b7…

get(“sellerId”)=8d6402…

put(“orderId”, 22f9b7…)

应用G

slide22

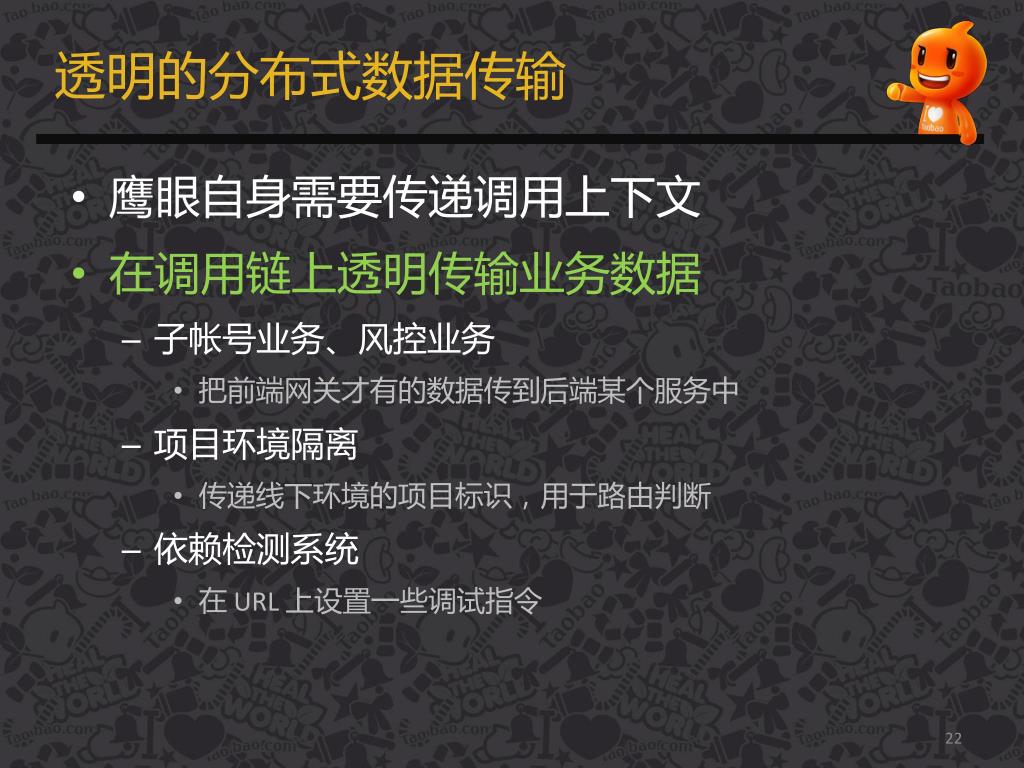

透明的分布式数据传输
  • 鹰眼自身需要传递调用上下文
  • 在调用链上透明传输业务数据
    • 子帐号业务、风控业务
      • 把前端网关才有的数据传到后端某个服务中
    • 项目环境隔离
      • 传递线下环境的项目标识,用于路由判断
    • 依赖检测系统
      • 在 URL 上设置一些调试指令
slide23

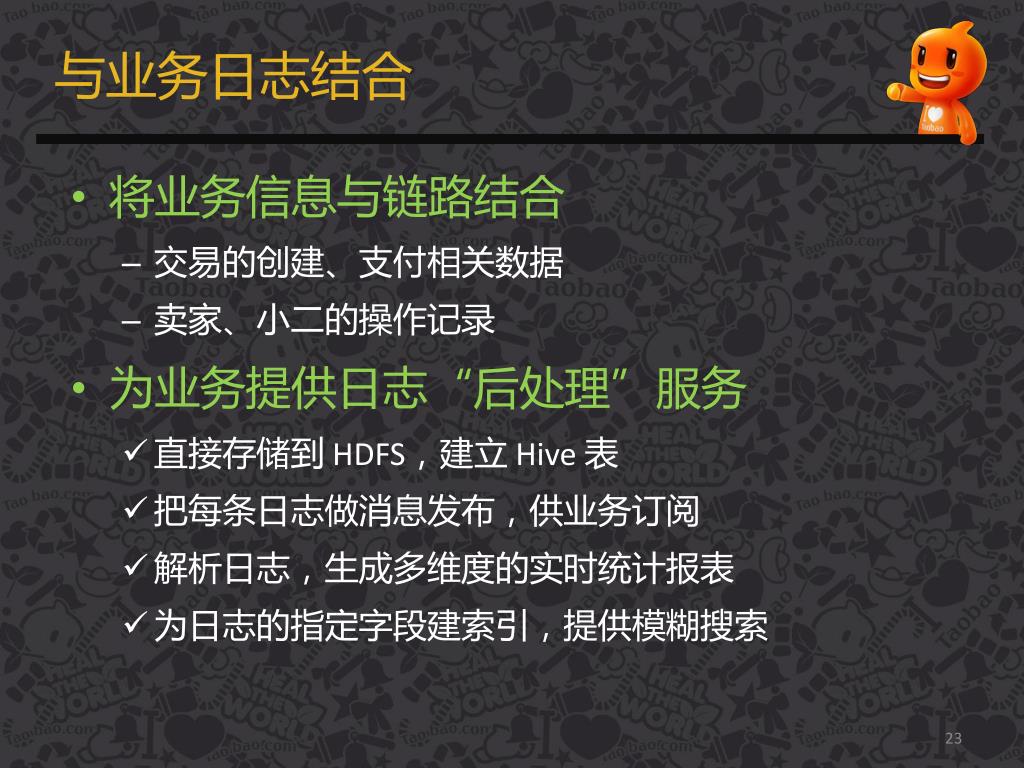

与业务日志结合
  • 将业务信息与链路结合
    • 交易的创建、支付相关数据
    • 卖家、小二的操作记录
  • 为业务提供日志“后处理”服务
    • 直接存储到 HDFS,建立 Hive 表
    • 把每条日志做消息发布,供业务订阅
    • 解析日志,生成多维度的实时统计报表
    • 为日志的指定字段建索引,提供模糊搜索
slide24

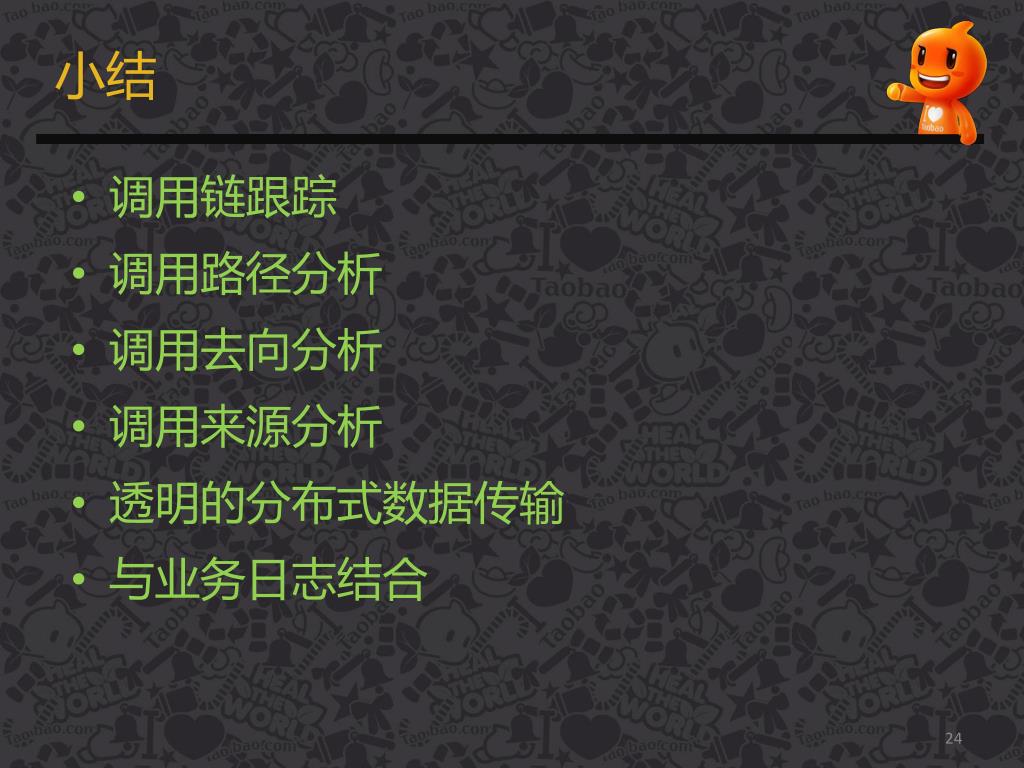

小结
  • 调用链跟踪
  • 调用路径分析
  • 调用去向分析
  • 调用来源分析
  • 透明的分布式数据传输
  • 与业务日志结合
slide25
大纲

鹰眼是什么

鹰眼的使用场景

鹰眼的实现

slide26

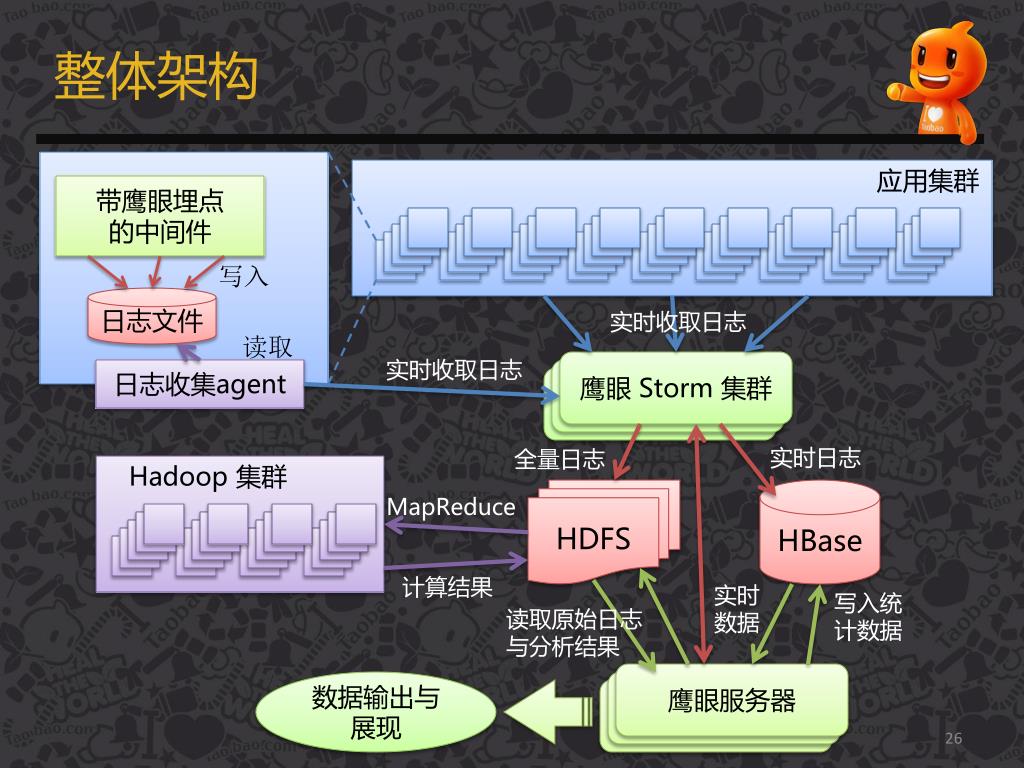

整体架构

应用集群

带鹰眼埋点的中间件

写入

日志文件

实时收取日志

读取

实时收取日志

鹰眼 Storm 集群

鹰眼服务器

日志收集agent

实时日志

全量日志

Hadoop集群

HDFS

HBase

MapReduce

计算结果

实时数据

写入统计数据

读取原始日志与分析结果

数据输出与展现

slide27

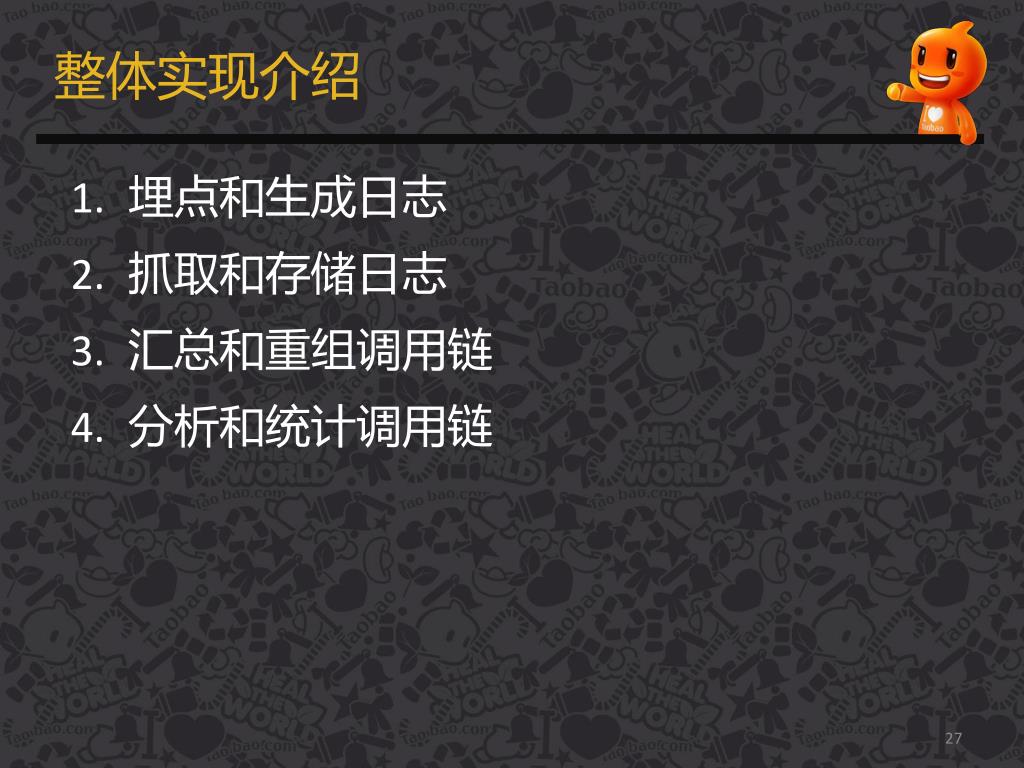

整体实现介绍
  • 埋点和生成日志
  • 抓取和存储日志
  • 汇总和重组调用链
  • 分析和统计调用链
slide28
整体实现介绍
  • 埋点和生成日志
  • 抓取和存储日志
  • 汇总和重组调用链
  • 分析和统计调用链
slide29

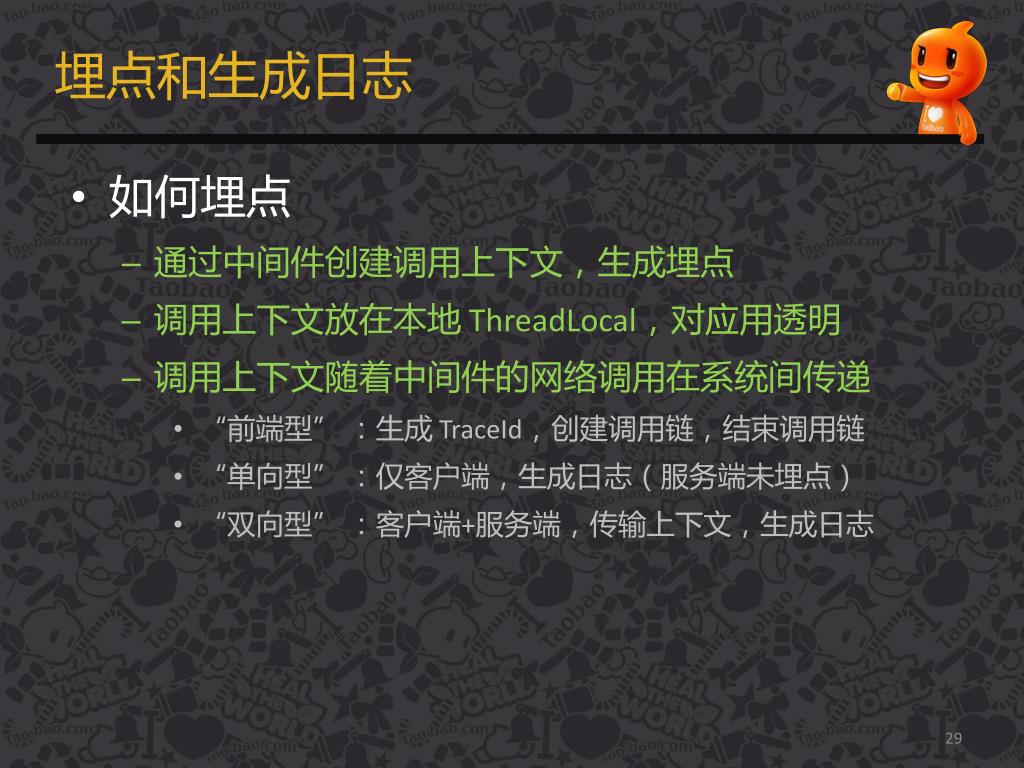

埋点和生成日志
  • 如何埋点
    • 通过中间件创建调用上下文,生成埋点
    • 调用上下文放在本地 ThreadLocal,对应用透明
    • 调用上下文随着中间件的网络调用在系统间传递
      • “前端型” :生成 TraceId,创建调用链,结束调用链
      • “单向型” :仅客户端,生成日志(服务端未埋点)
      • “双向型” :客户端+服务端,传输上下文,生成日志
slide30
埋点和生成日志

前端应用

后端应用1

后端应用2

数据库

请求

serverRecv

服务调用

start Trace

serverSend

clientSend

服务响应

serverRecv

clientRecv

clientSend

服务调用

数据访问

clientSend

clientRecv

图示

clientSend

创建上下文

数据访问

clientRecv

clientRecv

服务响应

响应

生成日志

serverSend

endTrace

slide31
埋点和生成日志

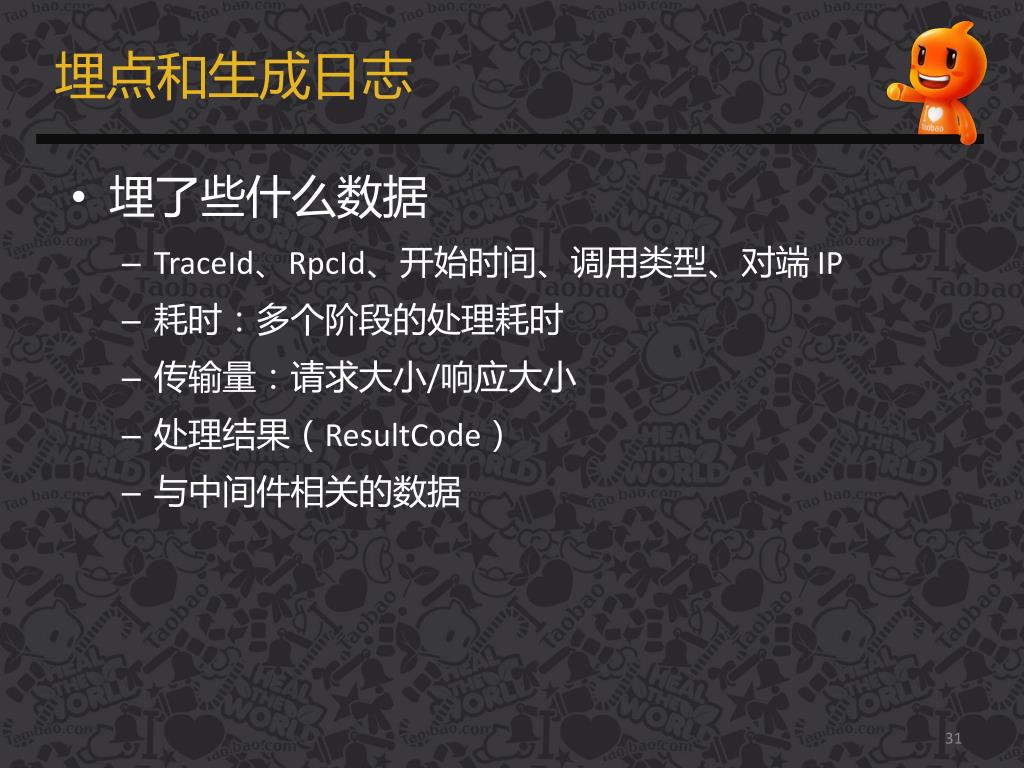

  • 埋了些什么数据
    • TraceId、RpcId、开始时间、调用类型、对端 IP
    • 耗时:多个阶段的处理耗时
    • 传输量:请求大小/响应大小
    • 处理结果(ResultCode)
    • 与中间件相关的数据
slide32
埋点和生成日志

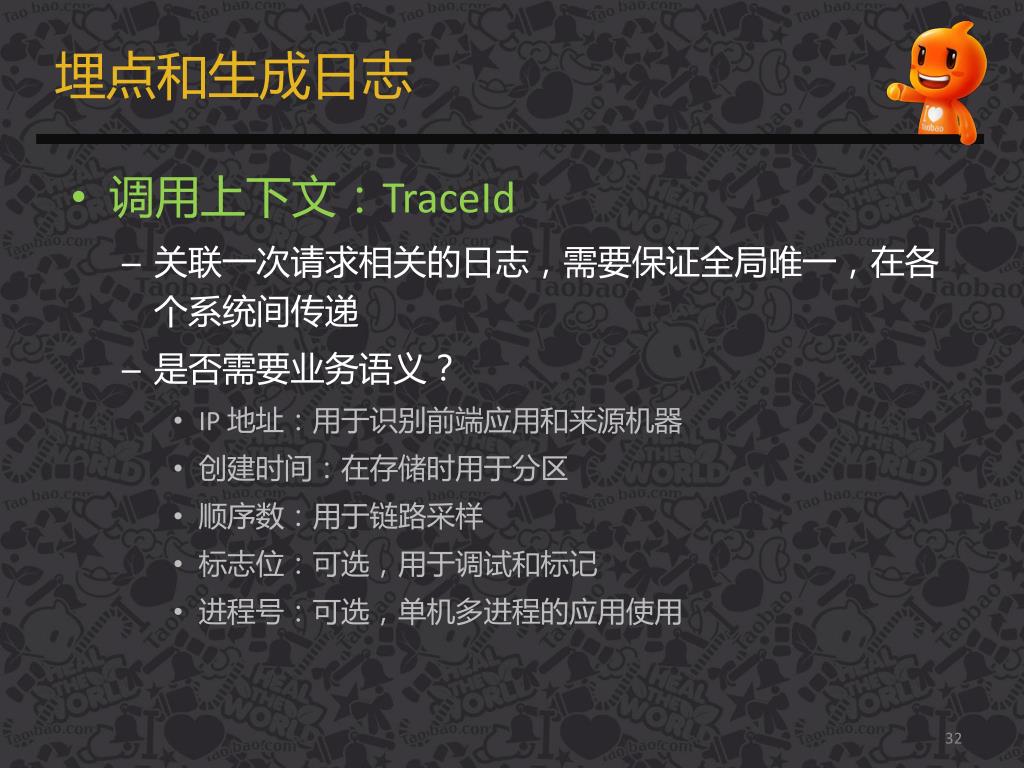

  • 调用上下文:TraceId
    • 关联一次请求相关的日志,需要保证全局唯一,在各个系统间传递
    • 是否需要业务语义?
      • IP 地址:用于识别前端应用和来源机器
      • 创建时间:在存储时用于分区
      • 顺序数:用于链路采样
      • 标志位:可选,用于调试和标记
      • 进程号:可选,单机多进程的应用使用
slide33

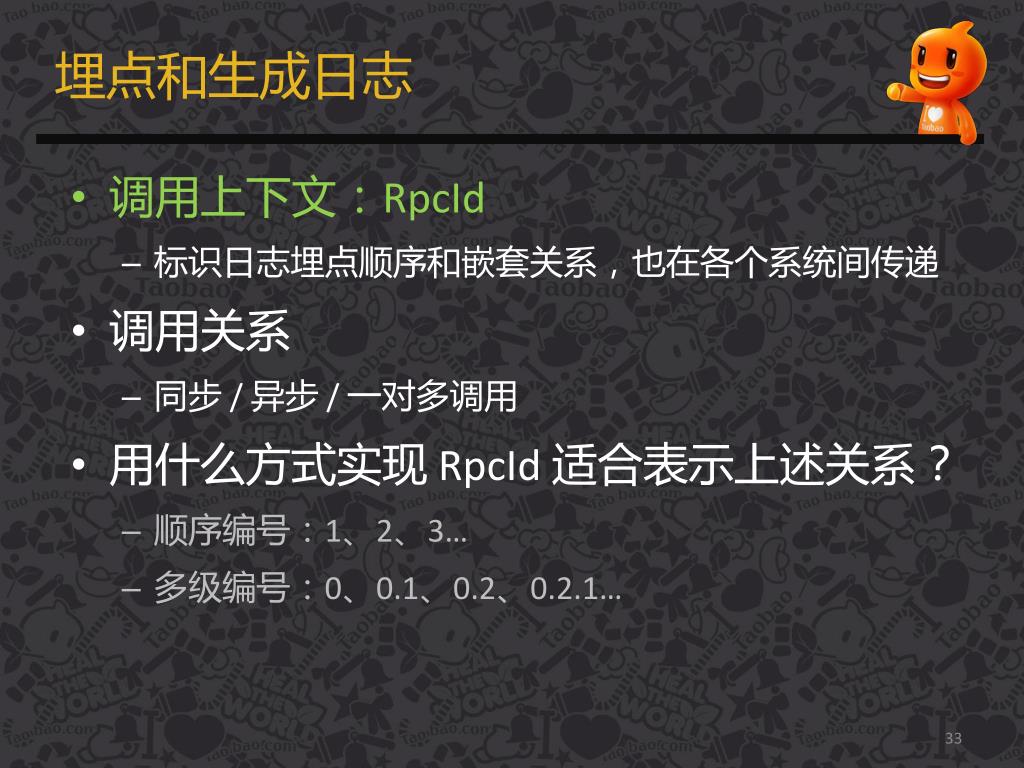

埋点和生成日志
  • 调用上下文:RpcId
    • 标识日志埋点顺序和嵌套关系,也在各个系统间传递
  • 调用关系
    • 同步 / 异步 / 一对多调用
  • 用什么方式实现 RpcId适合表示上述关系?
    • 顺序编号:1、2、3…
    • 多级编号:0、0.1、0.2、0.2.1…
slide34

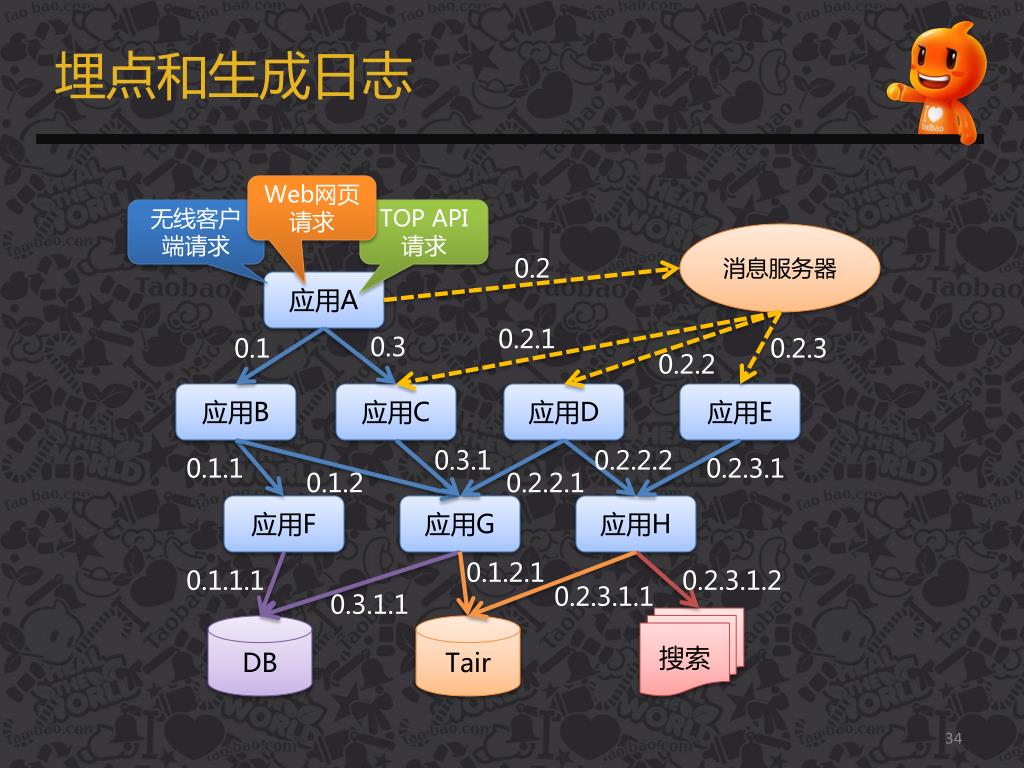

埋点和生成日志

Web网页

请求

无线客户端请求

TOP API

请求

消息服务器

0.2

应用A

0.2.1

0.3

0.1

0.2.3

0.2.2

应用B

应用C

应用D

应用E

0.3.1

0.2.2.2

0.1.1

0.2.3.1

0.1.2

0.2.2.1

应用F

应用G

应用H

0.1.2.1

0.1.1.1

0.2.3.1.2

0.2.3.1.1

0.3.1.1

搜索

DB

Tair

slide35
埋点和生成日志
  • 埋点遇到的问题
    • 异步调用
      • 业务使用异步线程处理逻辑时会丢失上下文
      • 异步 IO:Send 和 Recv不在同一线程
      • 异步 servlet:业务逻辑在不同线程中切换执行
    • 一对多的调用方式
    • 非前端请求触发的调用链
slide36

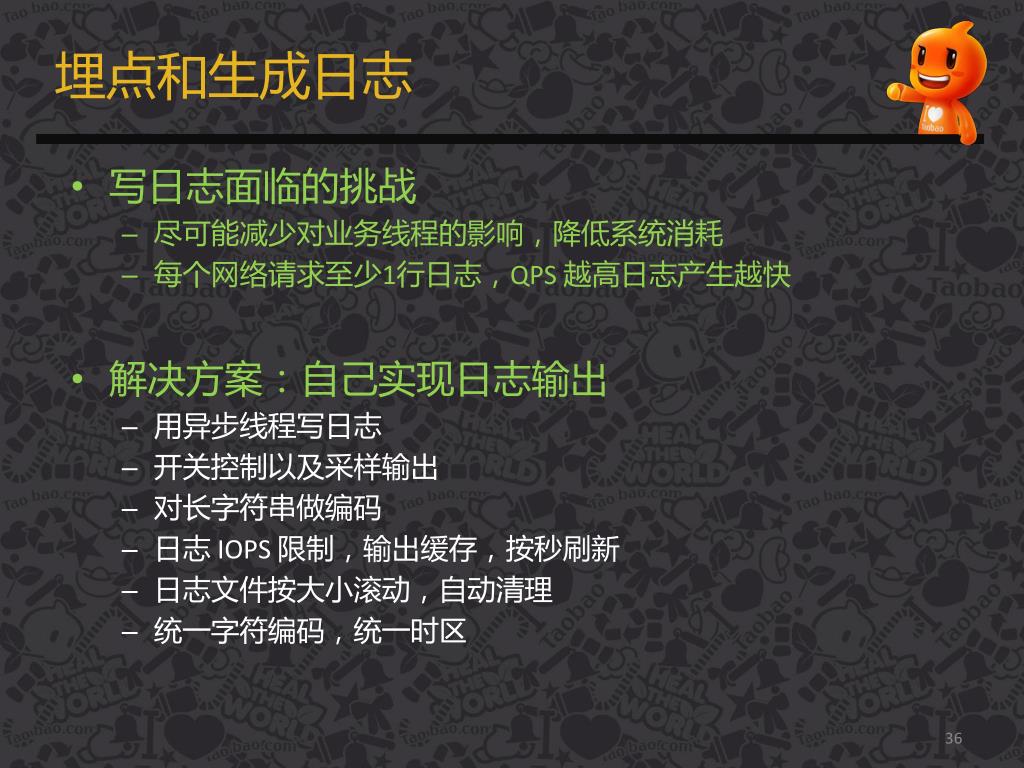

埋点和生成日志
  • 写日志面临的挑战
    • 尽可能减少对业务线程的影响,降低系统消耗
    • 每个网络请求至少1行日志,QPS 越高日志产生越快
  • 解决方案:自己实现日志输出
    • 用异步线程写日志
    • 开关控制以及采样输出
    • 对长字符串做编码
    • 日志 IOPS 限制,输出缓存,按秒刷新
    • 日志文件按大小滚动,自动清理
    • 统一字符编码,统一时区
slide37

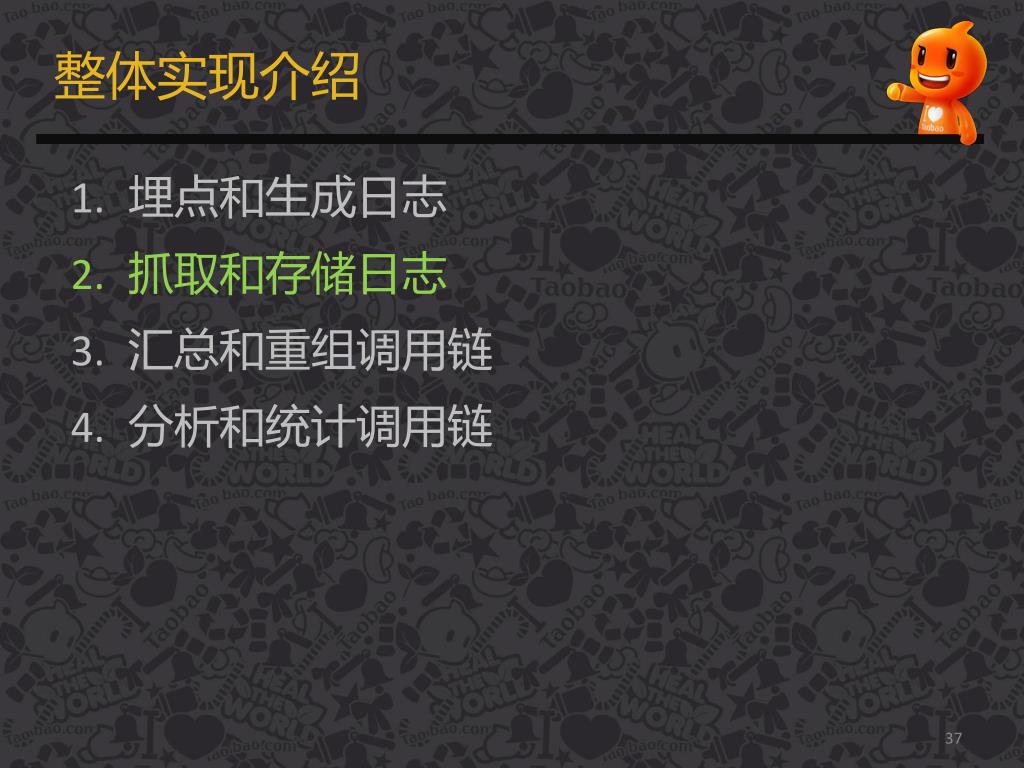

整体实现介绍
  • 埋点和生成日志
  • 抓取和存储日志
  • 汇总和重组调用链
  • 分析和统计调用链
slide38

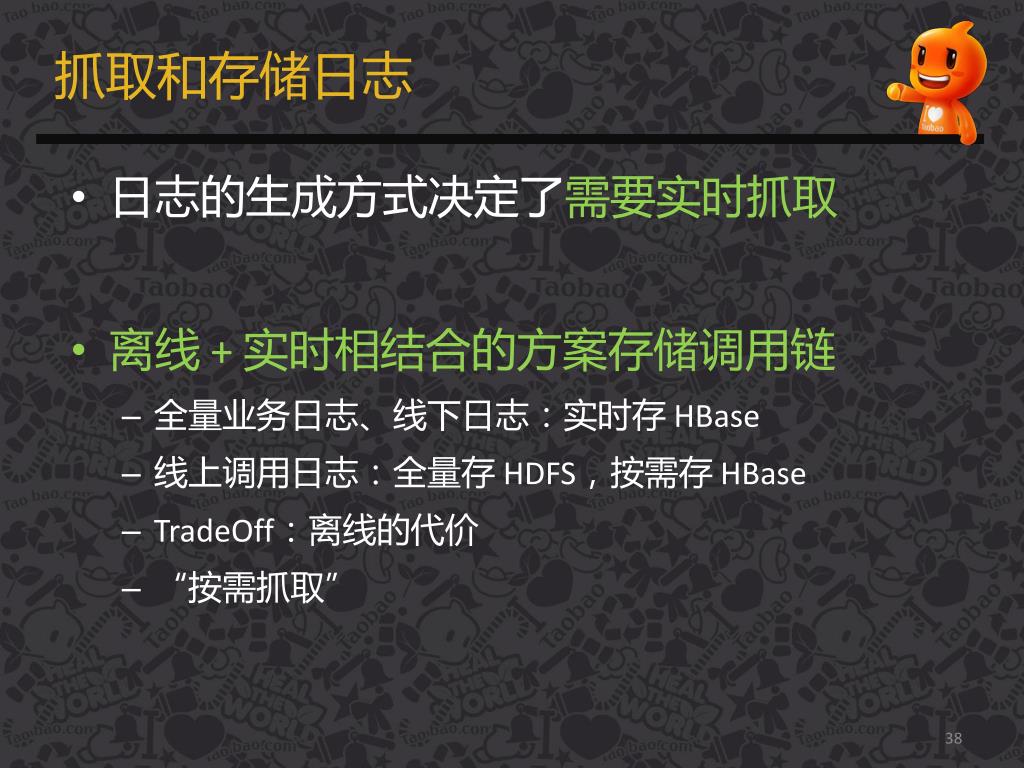

抓取和存储日志
  • 日志的生成方式决定了需要实时抓取
  • 离线 + 实时相结合的方案存储调用链
    • 全量业务日志、线下日志:实时存 HBase
    • 线上调用日志:全量存 HDFS,按需存 HBase
    • TradeOff:离线的代价
    • “按需抓取”
slide39

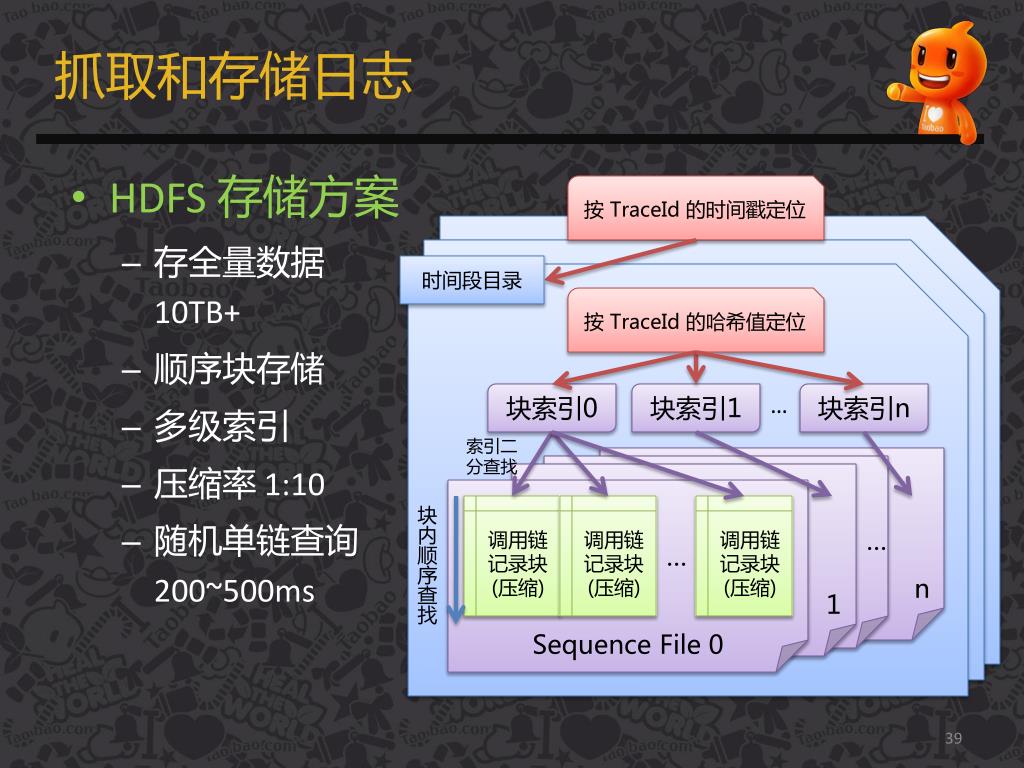

抓取和存储日志
  • HDFS 存储方案
    • 存全量数据10TB+
    • 顺序块存储
    • 多级索引
    • 压缩率 1:10
    • 随机单链查询200~500ms

按 TraceId的时间戳定位

时间段目录

按 TraceId的哈希值定位

块索引0

块索引1

块索引n

索引二分查找

块内顺序查找

调用链记录块

(压缩)

调用链记录块

(压缩)

调用链记录块

(压缩)

n

1

Sequence File 0

slide40

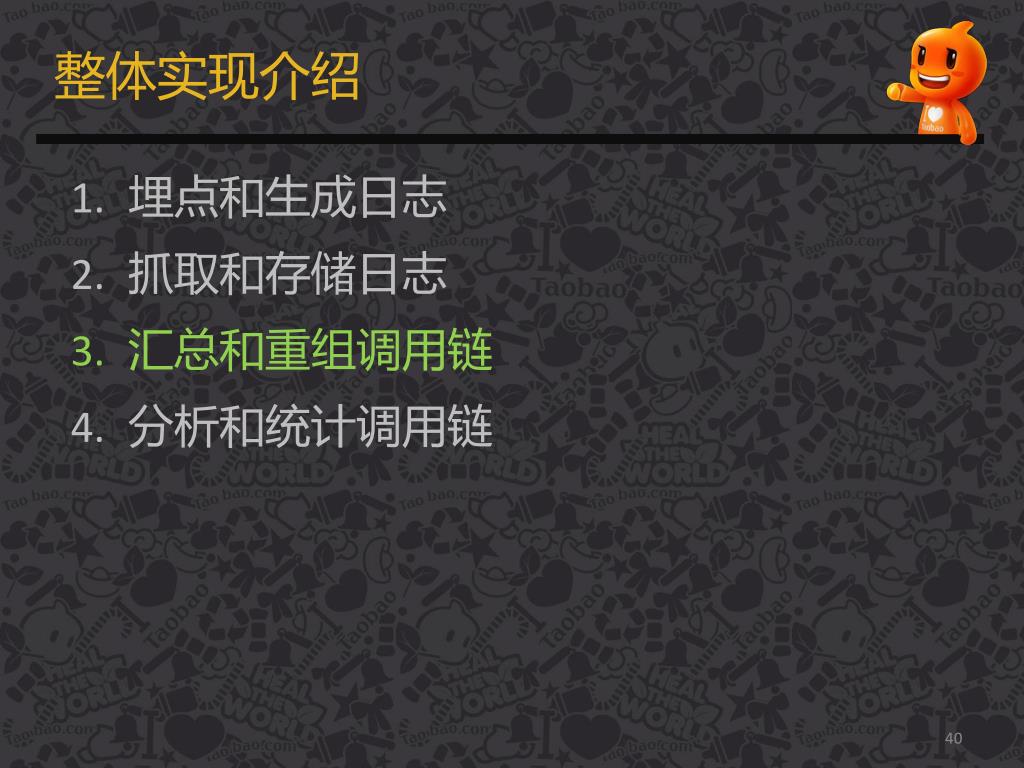

整体实现介绍
  • 埋点和生成日志
  • 抓取和存储日志
  • 汇总和重组调用链
  • 分析和统计调用链
slide41

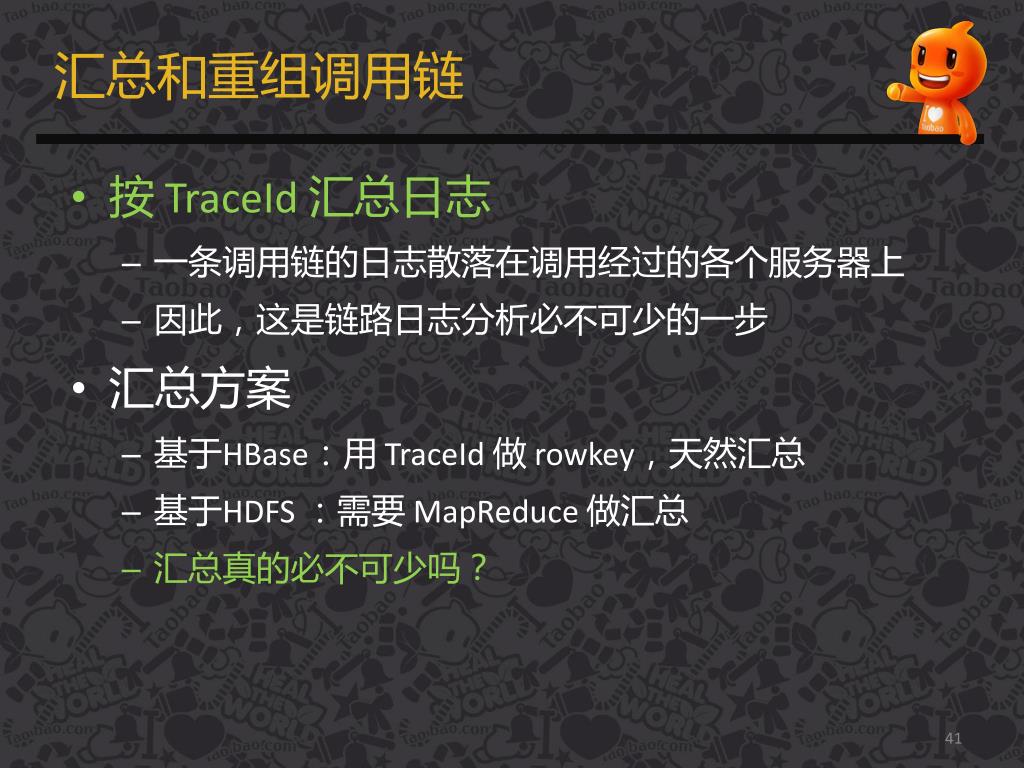

汇总和重组调用链
  • 按 TraceId汇总日志
    • 一条调用链的日志散落在调用经过的各个服务器上
    • 因此,这是链路日志分析必不可少的一步
  • 汇总方案
    • 基于HBase:用 TraceId做 rowkey,天然汇总
    • 基于HDFS :需要 MapReduce做汇总
    • 汇总真的必不可少吗?
slide42

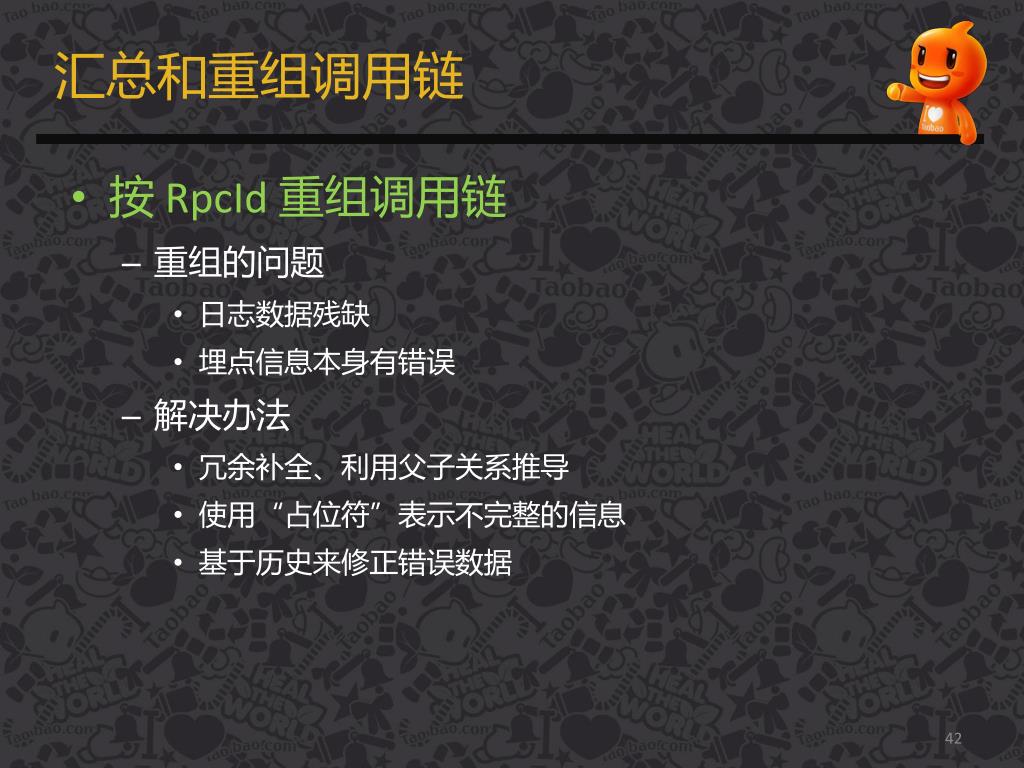

汇总和重组调用链
  • 按 RpcId重组调用链
    • 重组的问题
      • 日志数据残缺
      • 埋点信息本身有错误
    • 解决办法
      • 冗余补全、利用父子关系推导
      • 使用“占位符”表示不完整的信息
      • 基于历史来修正错误数据
slide43
整体实现介绍
  • 埋点和生成日志
  • 抓取和存储日志
  • 汇总和重组调用链
  • 分析和统计调用链
slide44

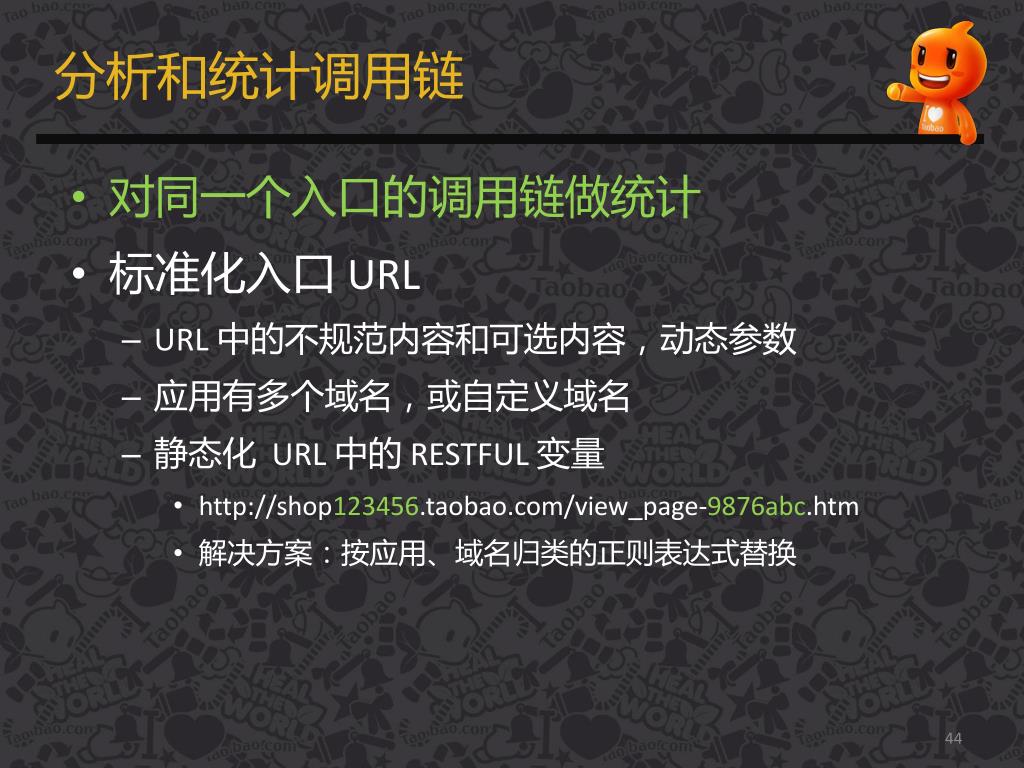

分析和统计调用链
  • 对同一个入口的调用链做统计
  • 标准化入口 URL
    • URL 中的不规范内容和可选内容,动态参数
    • 应用有多个域名,或自定义域名
    • 静态化 URL 中的 RESTFUL 变量
      • http://shop123456.taobao.com/view_page-9876abc.htm
      • 解决方案:按应用、域名归类的正则表达式替换
slide45

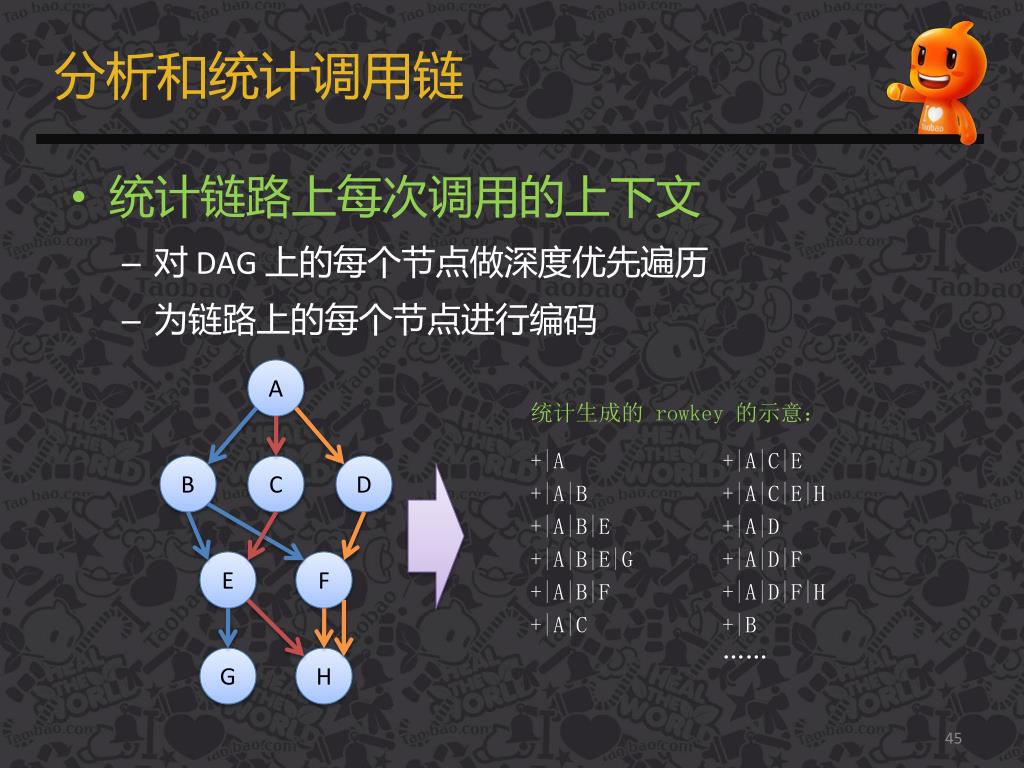

分析和统计调用链
  • 统计链路上每次调用的上下文
    • 对 DAG 上的每个节点做深度优先遍历
    • 为链路上的每个节点进行编码

A

统计生成的 rowkey的示意:

+|A

+|A|B

+|A|B|E

+|A|B|E|G

+|A|B|F

+|A|C

+|A|C|E

+|A|C|E|H

+|A|D

+|A|D|F

+|A|D|F|H

+|B

……

B

C

D

E

F

G

H

slide46

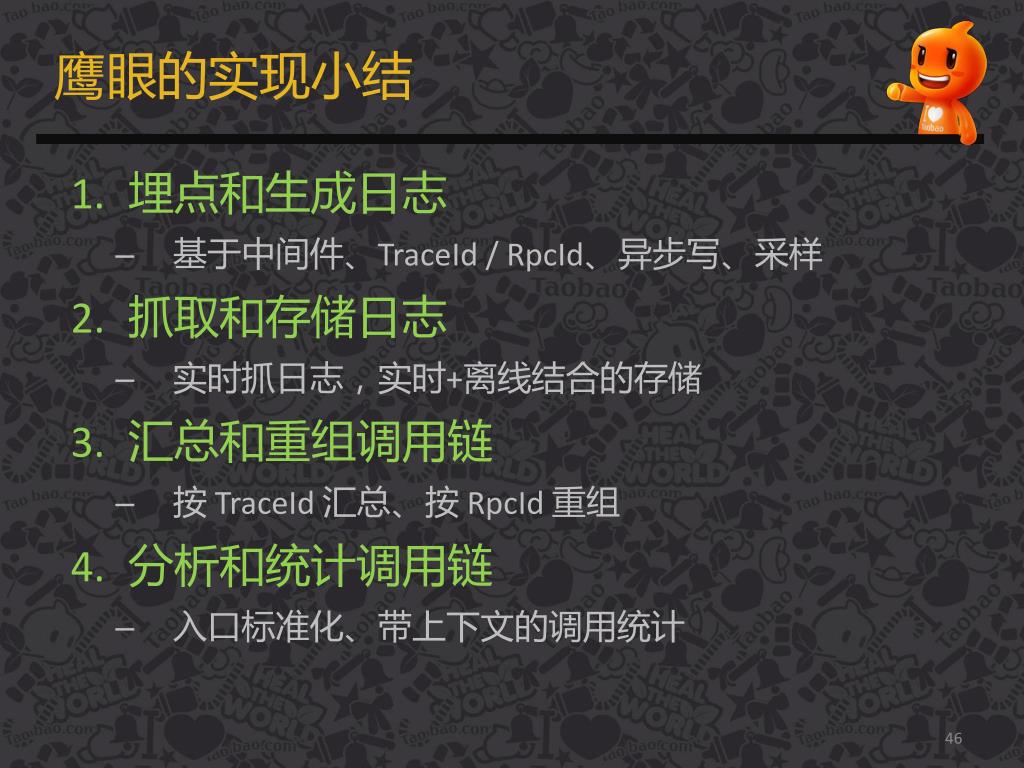

鹰眼的实现小结
  • 埋点和生成日志
    • 基于中间件、TraceId/ RpcId、异步写、采样
  • 抓取和存储日志
    • 实时抓日志,实时+离线结合的存储
  • 汇总和重组调用链
    • 按 TraceId汇总、按 RpcId重组
  • 分析和统计调用链
    • 入口标准化、带上下文的调用统计
slide47

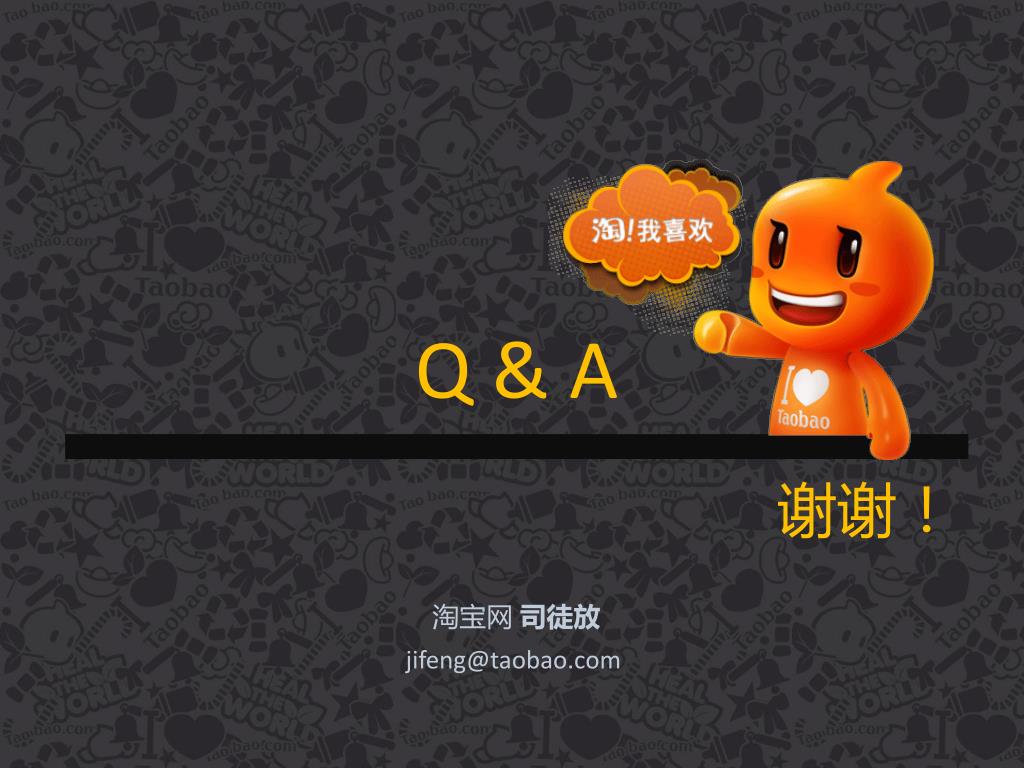

Q & A

谢谢!
