Presentation Transcript
6733669

ПКТБ ЦКИ – филиал ОАО «РЖД»

Регистрация событий в системе АСОУП-2

Выдача выходных форм на основе данных регистраторов системы

Валентина Давиденко


6733669

Регистрация событий в АСОУП

  • MCB1 ( БЛOKИ PEГИCTPAЦИИ BXOДHOЙ ИHФOPMAЦИИ )

  • MCB2 ( БЛOKИ PEГИCTPAЦИИ BЫXOДHOЙ ИHФOPMAЦИИ)

  • MCB3 ( БЛOKИ PEГИCTPAЦИИ ABAPИЙHЫX ЗABEPШEHИЙ ПPOГPAMM )

  • MCB4 ( БЛOKИ PEГИCTPAЦИИ ПEPEЗAПУCKOB CИCTEMЫ И CTAPTOB ЗAДAHИЙ DODXX)


6733669

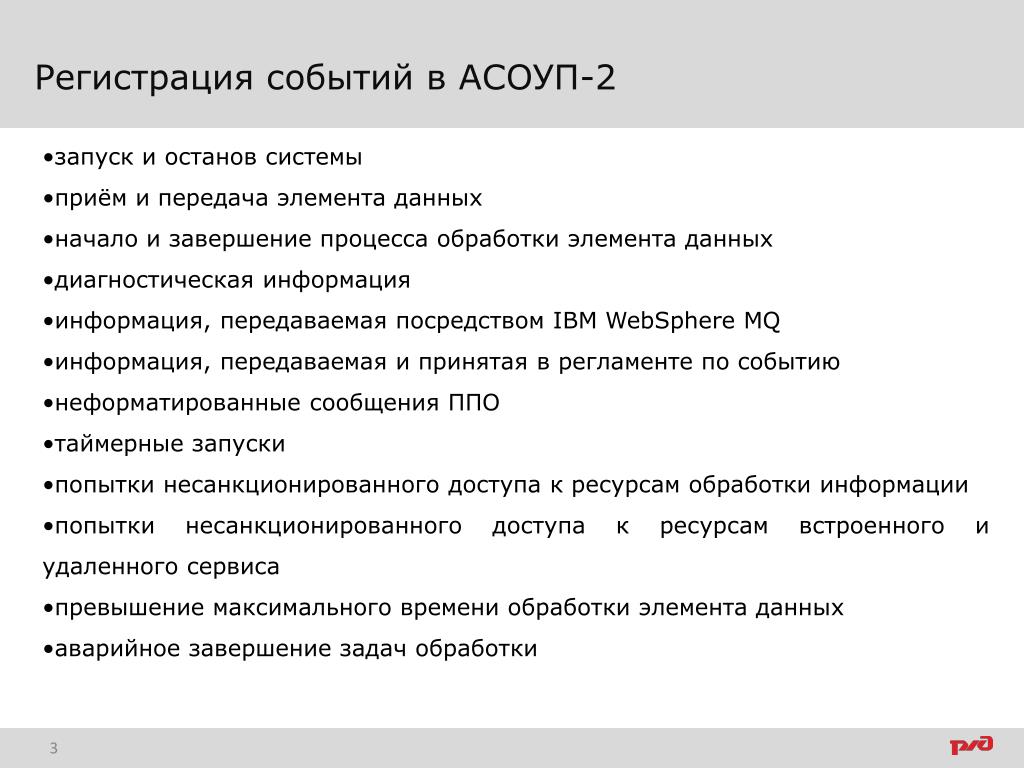

Регистрация событий в АСОУП-2

  • запуск и останов системы

  • приём и передача элемента данных

  • начало и завершение процесса обработки элемента данных

  • диагностическая информация

  • информация, передаваемая посредством IBM WebSphere MQ

  • информация, передаваемая и принятая в регламенте по событию

  • неформатированные сообщения ППО

  • таймерные запуски

  • попытки несанкционированного доступа к ресурсам обработки информации

  • попытки несанкционированного доступа к ресурсам встроенного и удаленного сервиса

  • превышение максимального времени обработки элемента данных

  • аварийное завершение задач обработки


6733669

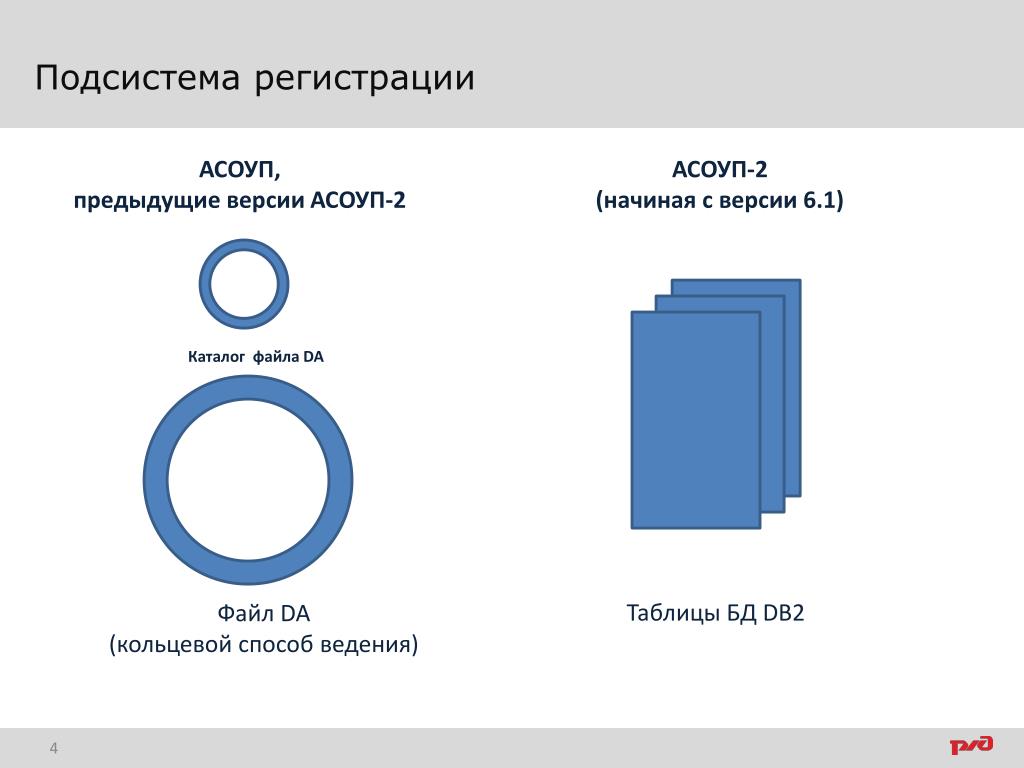

Подсистема регистрации

АСОУП,

предыдущие версии АСОУП-2

АСОУП-2

(начиная с версии 6.1)

Каталог файла DA

Файл DA

(кольцевой способ ведения)

Таблицы БД DB2


6733669

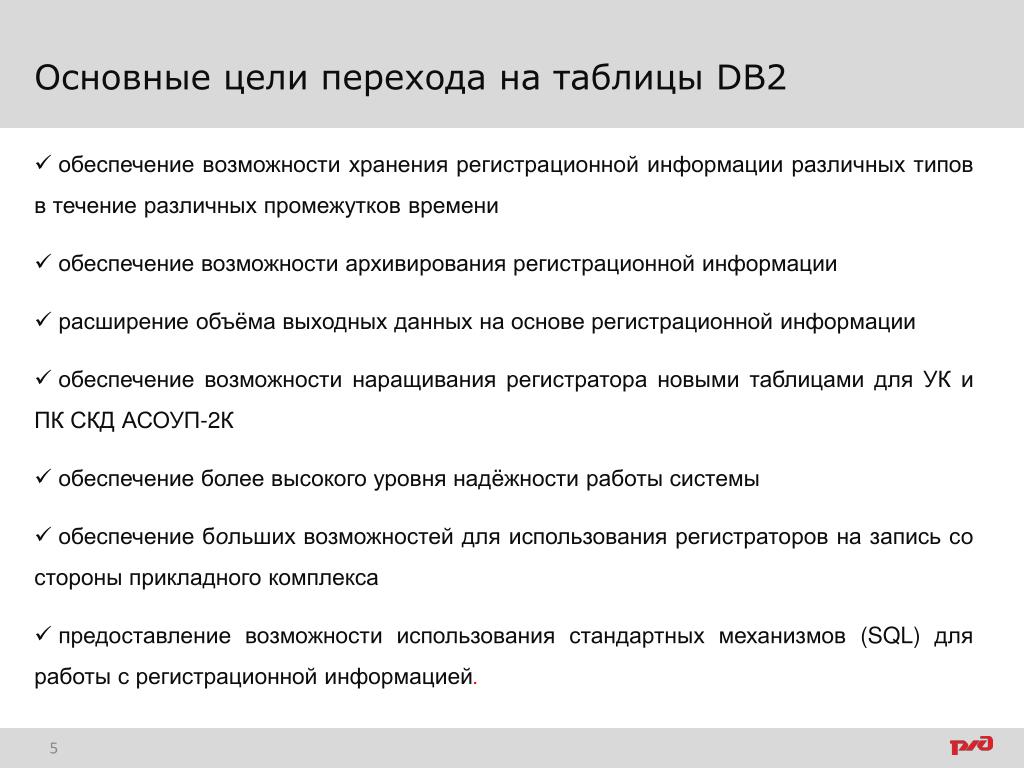

Основные цели перехода на таблицы DB2

  • обеспечение возможности хранения регистрационной информации различных типов в течение различных промежутков времени

  • обеспечение возможности архивирования регистрационной информации

  • расширение объёма выходных данных на основе регистрационной информации

  • обеспечение возможности наращивания регистратора новыми таблицами для УК и ПК СКД АСОУП-2К

  • обеспечение более высокого уровня надёжности работы системы

  • обеспечение больших возможностей для использования регистраторов на запись со стороны прикладного комплекса

  • предоставление возможности использования стандартных механизмов (SQL) для работы с регистрационной информацией.


6733669

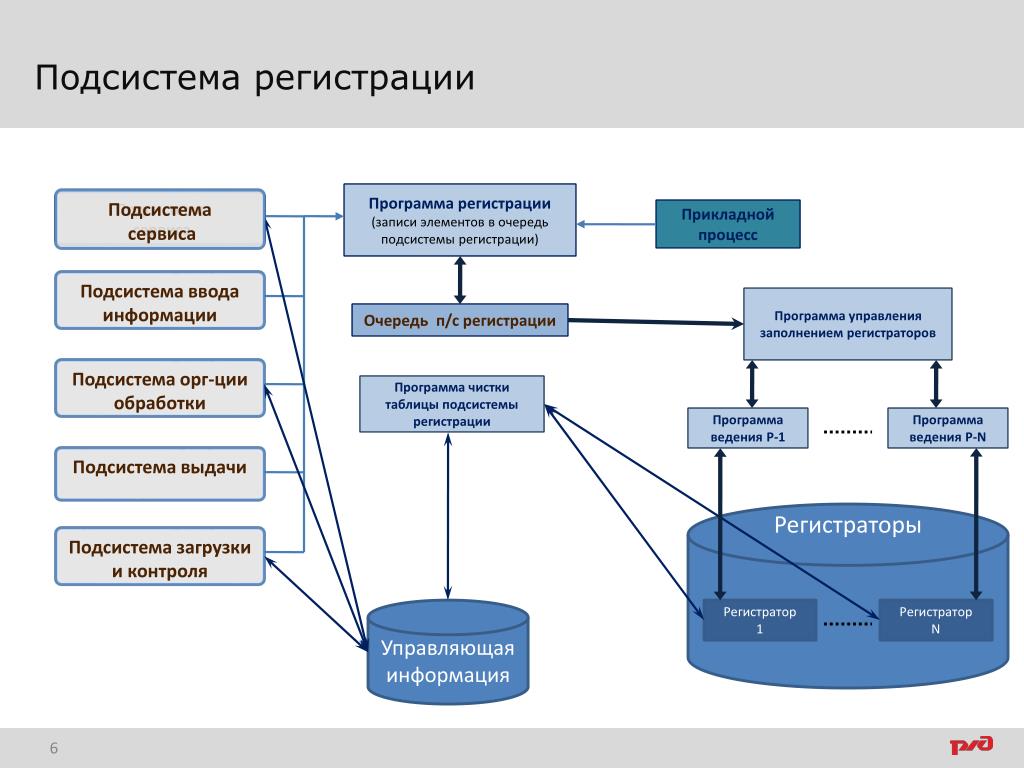

Подсистема регистрации таблицы

Подсистема загрузки и контроля

Подсистема выдачи

Подсистема ввода информации

Подсистема орг-ции обработки

Подсистема

сервиса

Подсистема

сервиса

Программа регистрации

(записи элементов в очередь подсистемы регистрации)

Прикладной процесс

Программа управления заполнением регистраторов

Очередь п/c регистрации

Программа чистки таблицы подсистемы регистрации

Программа ведения Р-1

Программа ведения P-N

Регистраторы

Управляющая информация

Регистратор

1

Регистратор

N


6733669

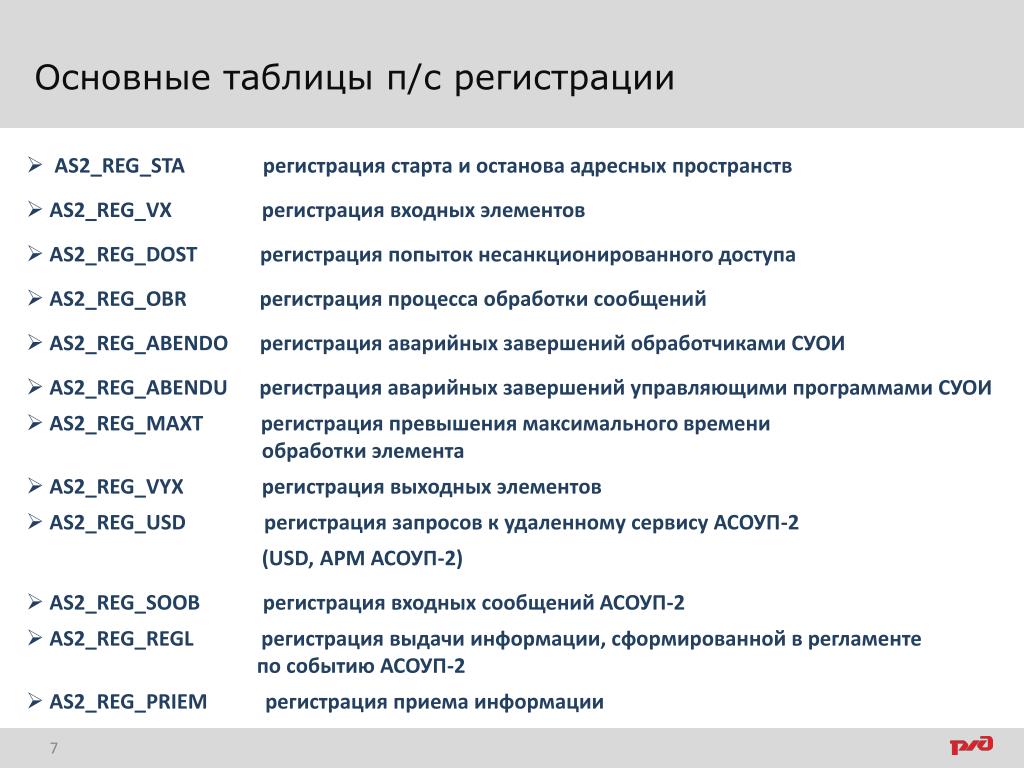

Основные таблицы таблицы п/с регистрации

  • AS2_REG_STAрегистрация старта и останова адресных пространств

  • AS2_REG_VX  регистрация входных элементов

  • AS2_REG_DOST регистрация попыток несанкционированного доступа

  • AS2_REG_OBR регистрация процесса обработки сообщений

  • AS2_REG_ABENDO регистрация аварийных завершений обработчиками СУОИ

  • AS2_REG_ABENDU  регистрация аварийных завершений управляющими программами СУОИ

  • AS2_REG_MAXT регистрация превышения максимального времени

  • обработки элемента

  • AS2_REG_VYX  регистрация выходных элементов

  • AS2_REG_USD  регистрация запросов к удаленному сервису АСОУП-2

  • (USD, АРМ АСОУП-2)

  • AS2_REG_SOOB регистрация входных сообщений АСОУП-2

  • AS2_REG_REGLрегистрация выдачи информации, сформированной в регламенте

  • по событию АСОУП-2

  • AS2_REG_PRIEM регистрация приема информации


6733669

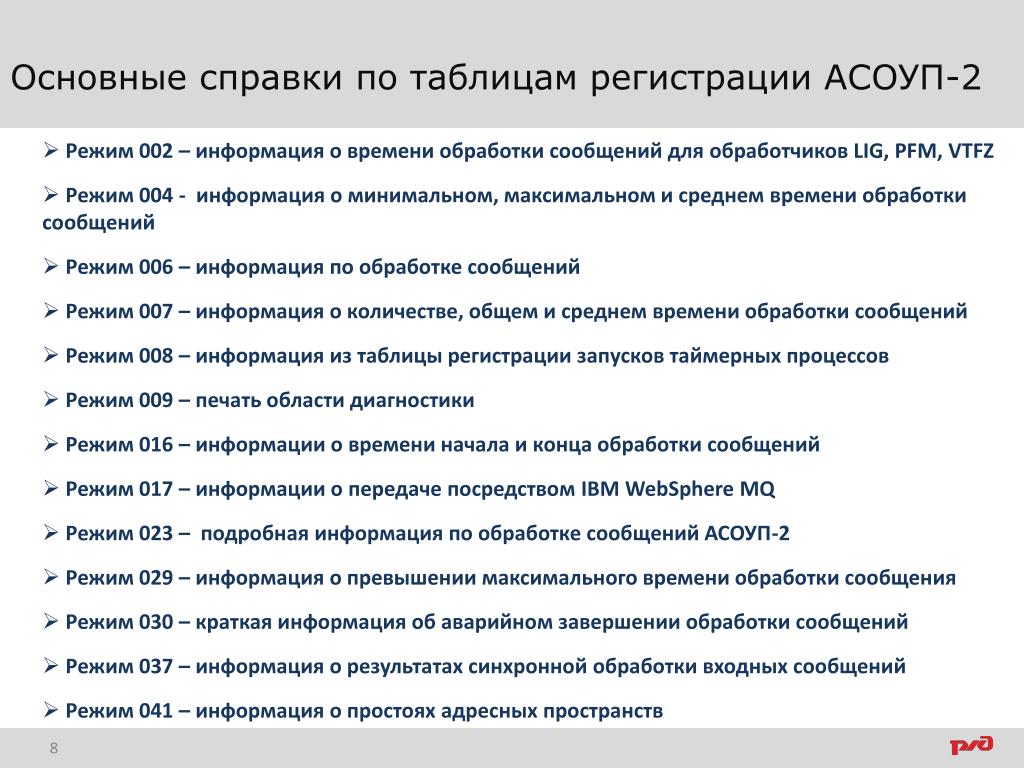

Основные справки по таблицам регистрации АСОУП-2

  • Режим 002 – информация о времени обработки сообщений для обработчиков LIG, PFM, VTFZ

  • Режим 004 - информация о минимальном, максимальном и среднем времени обработки сообщений

  • Режим 006 – информация по обработке сообщений

  • Режим 007 – информация о количестве, общем и среднем времени обработки сообщений

  • Режим 008– информация из таблицы регистрации запусков таймерных процессов

  • Режим 009 – печать области диагностики

  • Режим 016– информации о времени начала и конца обработки сообщений

  • Режим 017 – информации о передаче посредством IBM WebSphereMQ

  • Режим 023 – подробная информация по обработке сообщений АСОУП-2

  • Режим 029 – информация о превышении максимального времени обработки сообщения

  • Режим 030 – краткая информация об аварийном завершении обработки сообщений

  • Режим 037 – информация о результатах синхронной обработки входных сообщений

  • Режим 041 – информация о простоях адресных пространств


6733669

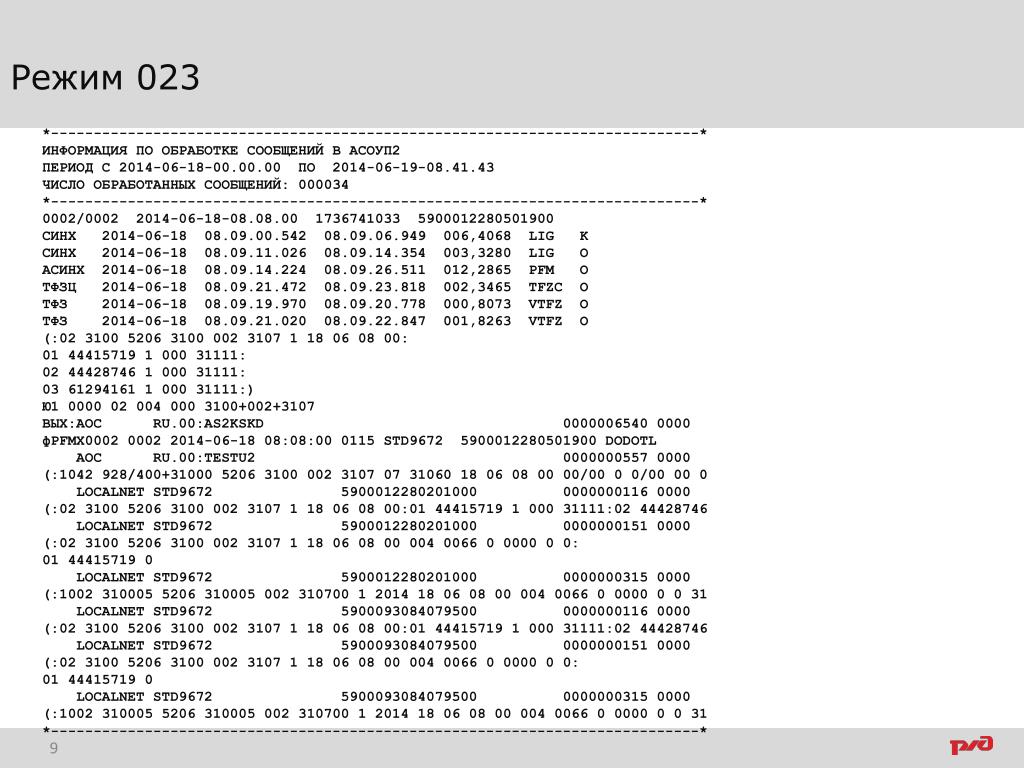

Режим 023 регистрации АСОУП-2

*----------------------------------------------------------------------------*ИHФOPMAЦИЯ ПO OБPAБOTKE COOБЩEHИЙ B ACOУП2                                    ПEPИOД C 2014-06-18-00.00.00  ПO  2014-06-19-08.41.43                         ЧИCЛO OБPAБOTAHHЫX COOБЩEHИЙ: 000034                                          *----------------------------------------------------------------------------*0002/0002  2014-06-18-08.08.00  1736741033  5900012280501900                  CИHX   2014-06-18  08.09.00.542  08.09.06.949  006,4068  LIG   K              CИHX   2014-06-18  08.09.11.026  08.09.14.354  003,3280  LIG   O              ACИHX  2014-06-18  08.09.14.224  08.09.26.511  012,2865  PFM   O              TФЗЦ   2014-06-18  08.09.21.472  08.09.23.818  002,3465  TFZC  O              TФЗ    2014-06-18  08.09.19.970  08.09.20.778  000,8073  VTFZ  O              TФЗ    2014-06-18  08.09.21.020  08.09.22.847  001,8263  VTFZ  O              (:02 3100 5206 3100 002 3107 1 18 06 08 00:01 44415719 1 000 31111:02 44428746 1 000 31111:03 61294161 1 000 31111:)Ю1 0000 02 004 000 3100+002+3107BЫX:AOC      RU.00:AS2KSKD                                   0000006540 0000  фPFMX0002 0002 2014-06-18 08:08:00 0115 STD9672  5900012280501900 DODOTL       AOC      RU.00:TESTU2                                    0000000557 0000  (:1042 928/400+31000 5206 3100 002 3107 07 31060 18 06 08 00 00/00 0 0/00 00 0    LOCALNET STD9672               5900012280201000          0000000116 0000  (:02 3100 5206 3100 002 3107 1 18 06 08 00:01 44415719 1 000 31111:02 44428746    LOCALNET STD9672               5900012280201000          0000000151 0000  (:02 3100 5206 3100 002 3107 1 18 06 08 00 004 0066 0 0000 0 0:01 44415719 0    LOCALNET STD9672               5900012280201000          0000000315 0000  (:1002 310005 5206 310005 002 310700 1 2014 18 06 08 00 004 0066 0 0000 0 0 31    LOCALNET STD9672               5900093084079500          0000000116 0000  (:02 3100 5206 3100 002 3107 1 18 06 08 00:01 44415719 1 000 31111:02 44428746    LOCALNET STD9672               5900093084079500          0000000151 0000  (:02 3100 5206 3100 002 3107 1 18 06 08 00 004 0066 0 0000 0 0:01 44415719 0    LOCALNET STD9672               5900093084079500          0000000315 0000  (:1002 310005 5206 310005 002 310700 1 2014 18 06 08 00 004 0066 0 0000 0 0 31*----------------------------------------------------------------------------*


6733669

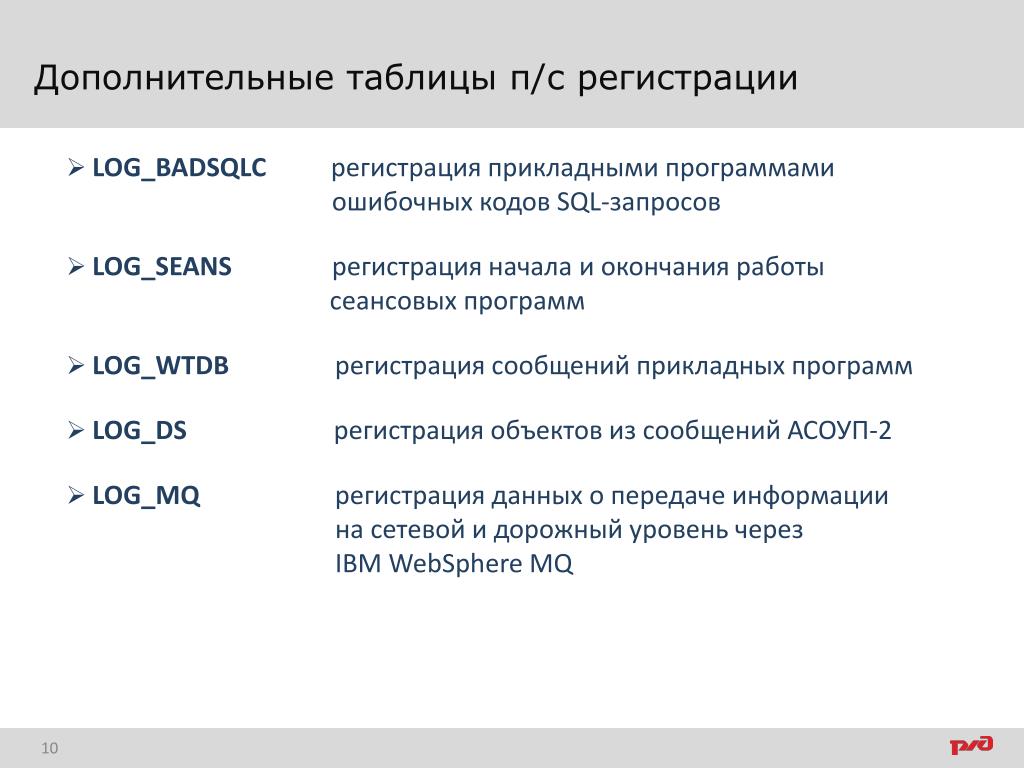

Дополнительные таблицы регистрации АСОУП-2п/с регистрации

  • LOG_BADSQLCрегистрация прикладными программами ошибочных кодов SQL-запросов

  • LOG_SEANSрегистрация начала и окончания работы сеансовых программ

  • LOG_WTDBрегистрация сообщений прикладных программ

  • LOG_DSрегистрация объектов из сообщений АСОУП-2

  • LOG_MQрегистрация данных о передаче информации на сетевой и дорожный уровень через

  • IBM WebSphereMQ


6733669

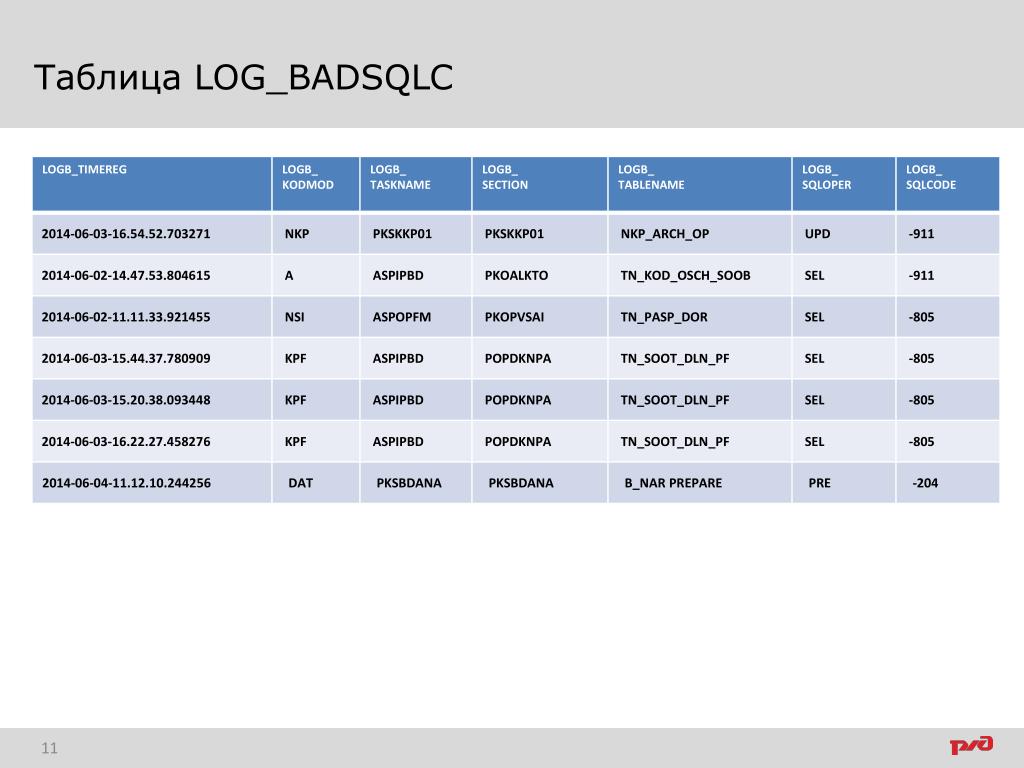

Таблица регистрации АСОУП-2LOG_BADSQLC


6733669

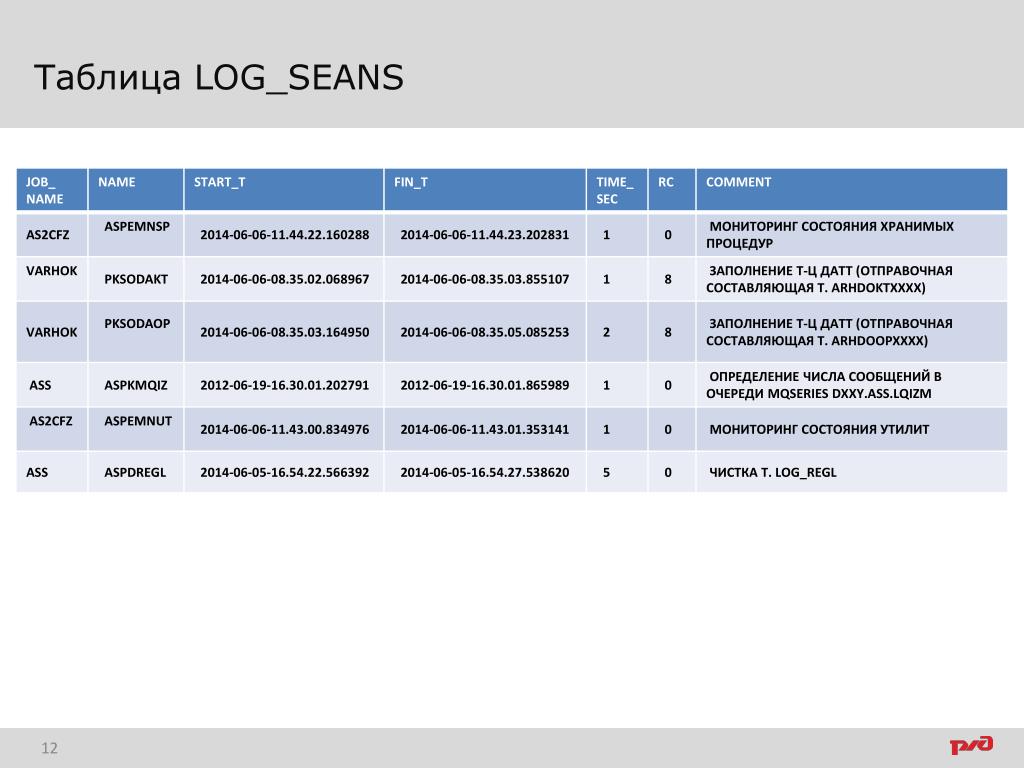

Таблица регистрации АСОУП-2LOG_SEANS


6733669

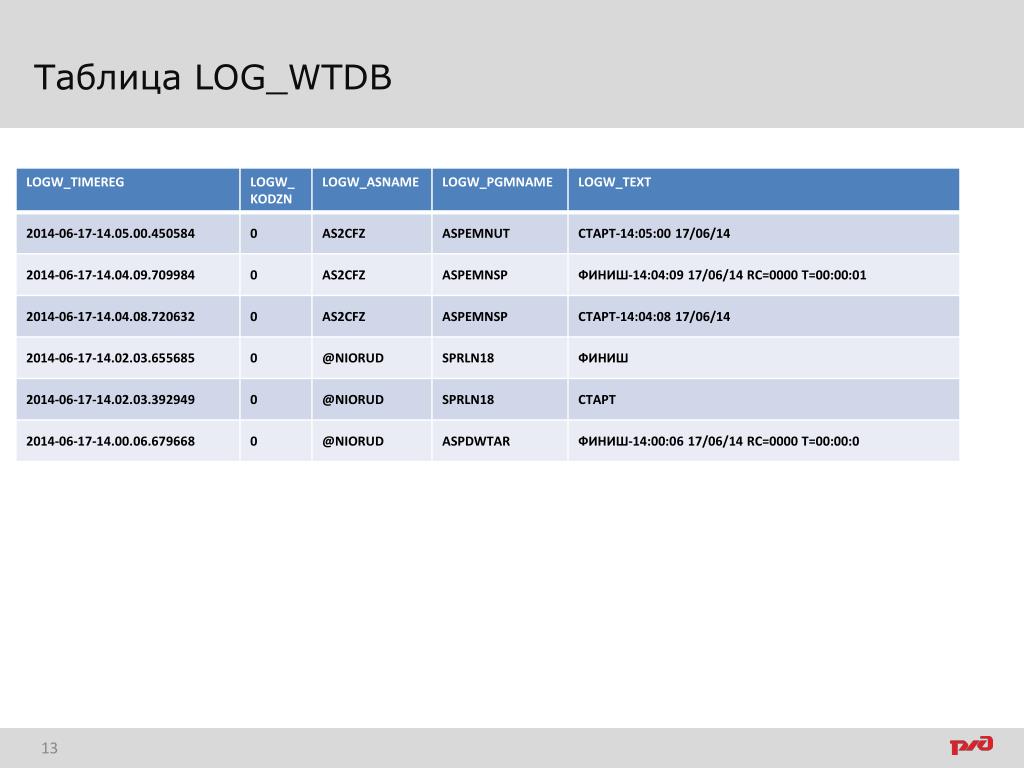

Таблица регистрации АСОУП-2LOG_WTDB


6733669

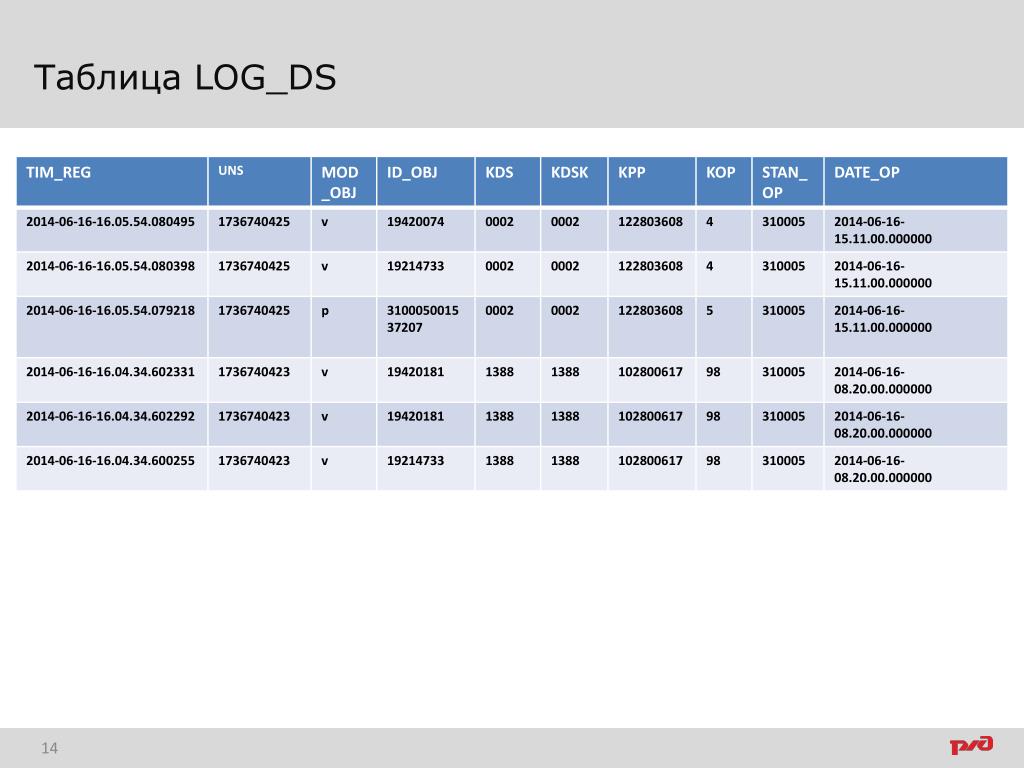

Таблица регистрации АСОУП-2LOG_DS


6733669

Таблица регистрации АСОУП-2LOG_MQ


6733669

Запрос 3219 – аналог запроса 219 в АСОУП

  • Режим 06запрос на выдачу сведений о простоях в процессе обработки входных сообщений

  • Режим 07 запрос на выдачу статистических сведений о входных и выходных сообщениях

  • Режим 10 запрос на выдачу сведений о входных сообщениях

  • Режим 20запрос на выдачу сведений о выходных сообщениях

  • Режим 30 запрос на выдачу сведений об аварийных завершениях, связанных с обработкой входныхсообщений


6733669

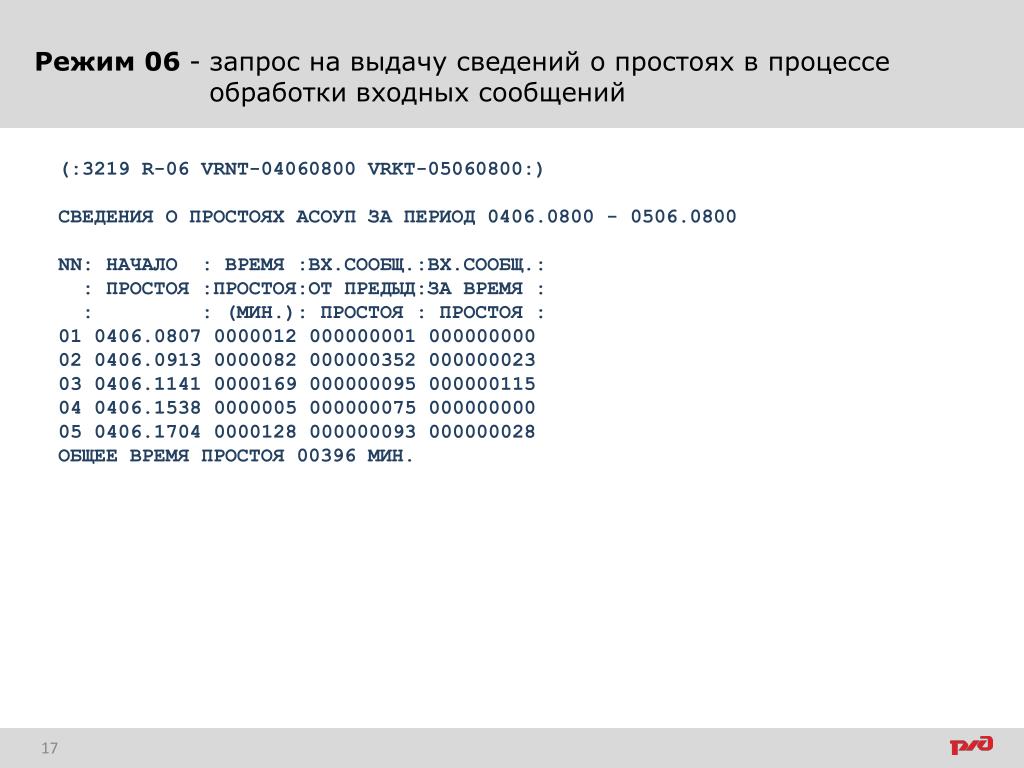

Режим 06 АСОУП- запрос на выдачу сведений о простоях в процессе обработки входных сообщений

(:3219 R-06 VRNT-04060800 VRKT-05060800:)

CBEДEHИЯ O ПPOCTOЯX ACOУП ЗA ПEPИOД 0406.0800 - 0506.0800

NN: HAЧAЛO : BPEMЯ :BX.COOБЩ.:BX.COOБЩ.:

: ПPOCTOЯ :ПPOCTOЯ:OT ПPEДЫД:ЗA BPEMЯ :

: : (MИH.): ПPOCTOЯ : ПPOCTOЯ :

01 0406.0807 0000012 000000001 000000000

02 0406.0913 0000082 000000352 000000023

03 0406.1141 0000169 000000095 000000115

04 0406.1538 0000005 000000075 000000000

05 0406.1704 0000128 000000093 000000028

OБЩEE BPEMЯ ПPOCTOЯ 00396 MИH.


6733669

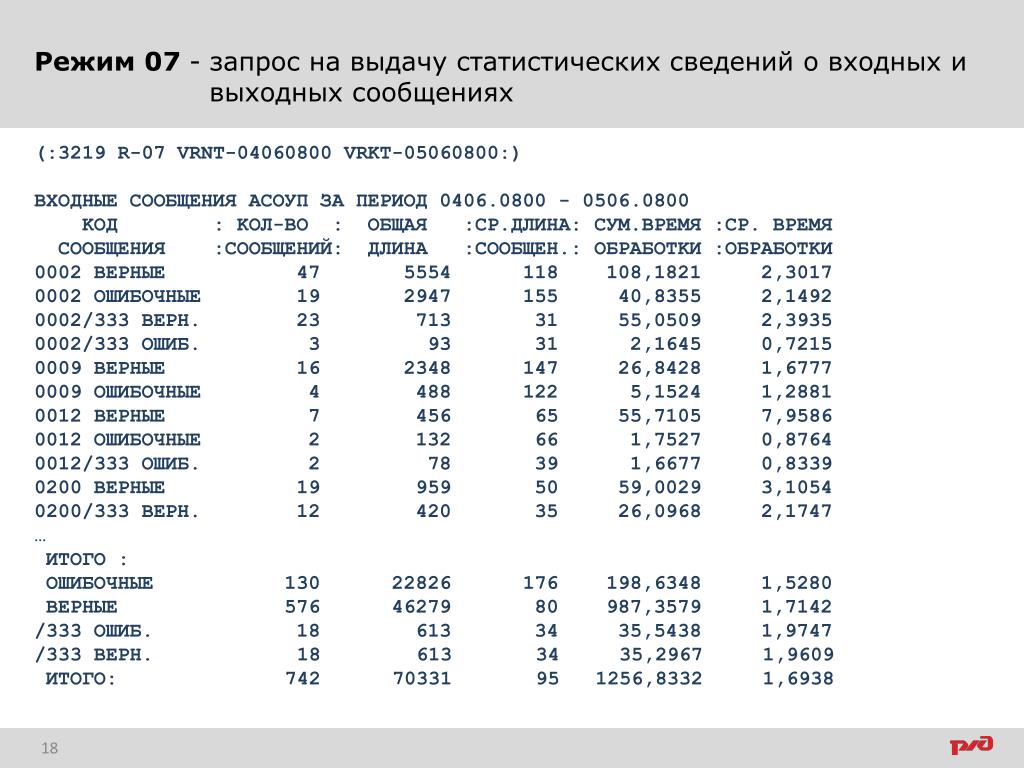

Режим 0 АСОУП7 - запрос на выдачу статистических сведений о входных и выходных сообщениях

(:3219 R-07 VRNT-04060800 VRKT-05060800:)

BXOДHЫE COOБЩEHИЯ ACOУП ЗA ПEPИOД 0406.0800 - 0506.0800

KOД : KOЛ-BO : OБЩAЯ :CP.ДЛИHA: CУM.BPEMЯ :CP. BPEMЯ

COOБЩEHИЯ :COOБЩEHИЙ: ДЛИHA :COOБЩEH.: OБPAБOTKИ :OБPAБOTKИ

0002 BEPHЫE 47 5554 118 108,1821 2,3017

0002 OШИБOЧHЫE 19 2947 155 40,8355 2,1492

0002/333 BEPH. 23 713 31 55,0509 2,3935

0002/333 OШИБ. 3 93 31 2,1645 0,7215

0009 BEPHЫE 16 2348 147 26,8428 1,6777

0009 OШИБOЧHЫE 4 488 122 5,1524 1,2881

0012 BEPHЫE 7 456 65 55,7105 7,9586

0012 OШИБOЧHЫE 2 132 66 1,7527 0,8764

0012/333 OШИБ. 2 78 39 1,6677 0,8339

0200 BEPHЫE 19 959 50 59,0029 3,1054

0200/333 BEPH. 12 420 35 26,0968 2,1747

ИTOГO :

OШИБOЧHЫE 130 22826 176 198,6348 1,5280

BEPHЫE 576 46279 80 987,3579 1,7142

/333 OШИБ. 18 613 34 35,5438 1,9747

/333 BEPH. 18 613 34 35,2967 1,9609

ИTOГO: 742 70331 95 1256,8332 1,6938


6733669

Режим 10 АСОУП- запрос на выдачу сведений о входных сообщениях

(:3219 R-10 VRNT-04060800 VRKT-05060800:)

/1 0406.080740 111111111 0000 5005 307500 2809.18054 000000+003+035004

/1 0406.081952 111111111 0000 5005 307500 2809.18055 000000+003+035004

/1 0406.082044 111111111 0000 5005 307500 2809.18054 000000+003+035004

/1 0406.082415 041001601 0000 5005 310005 3008.13331

/1 0406.082416 041001601 0000 5005 308407 2701.05001

/1 0406.082419 041001601 0000 5005 582005 2110.13081

/1 0406.082421 041001601 0000 5005 302600 1312.06302 015203+016+300003

/1 0406.082423 041001601 0000 5005 302600 3001.08302 302600+043+307500

/1 0406.082425 041001601 0000 5005 302600 3001.08302 302600+043+307500

/1 0406.082428 041001601 0000 5005 290507 1411.14402 290507+411+294705

/1 0406.082430 041001601 0000 5005 300003 2602.14003 300003+411+270005

/1 0406.082433 041001601 0000 5005 300003 2602.14003 300003+411+270005

/1 0406.082435 041001601 0000 5005 300003 1411.14403 300003+411+270005

/1 0406.082437 041001601 0000 5005 300003 2602.14003 300003+411+270005

19


6733669

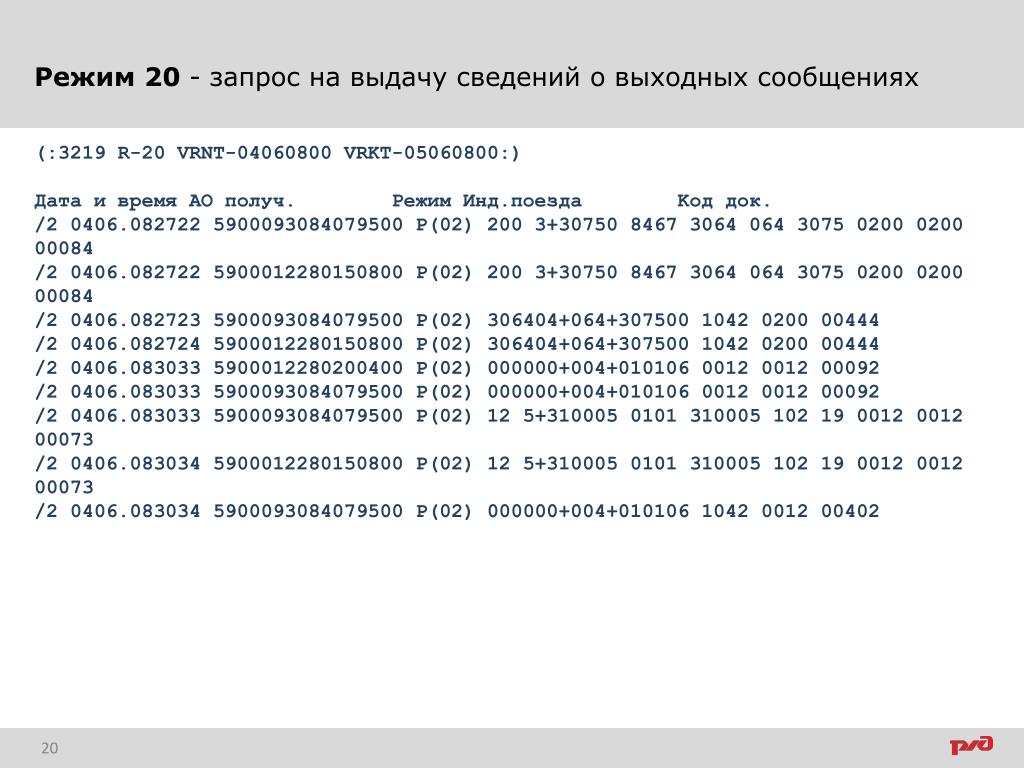

Режим 20 АСОУП- запрос на выдачу сведений о выходных сообщениях

(:3219 R-20 VRNT-04060800 VRKT-05060800:)

Дата и время AO получ. Pежим Инд.поезда Kод док.

/2 0406.082722 5900093084079500 P(02) 200 3+30750 8467 3064 064 3075 0200 0200 00084

/2 0406.082722 5900012280150800 P(02) 200 3+30750 8467 3064 064 3075 0200 0200 00084

/2 0406.082723 5900093084079500 P(02) 306404+064+307500 1042 0200 00444

/2 0406.082724 5900012280150800 P(02) 306404+064+307500 1042 0200 00444

/2 0406.083033 5900012280200400 P(02) 000000+004+010106 0012 0012 00092

/2 0406.083033 5900093084079500 P(02) 000000+004+010106 0012 0012 00092

/2 0406.083033 5900093084079500 P(02) 12 5+310005 0101 310005 102 19 0012 0012 00073

/2 0406.083034 5900012280150800 P(02) 12 5+310005 0101 310005 102 19 0012 0012 00073

/2 0406.083034 5900093084079500 P(02) 000000+004+010106 1042 0012 00402


6733669

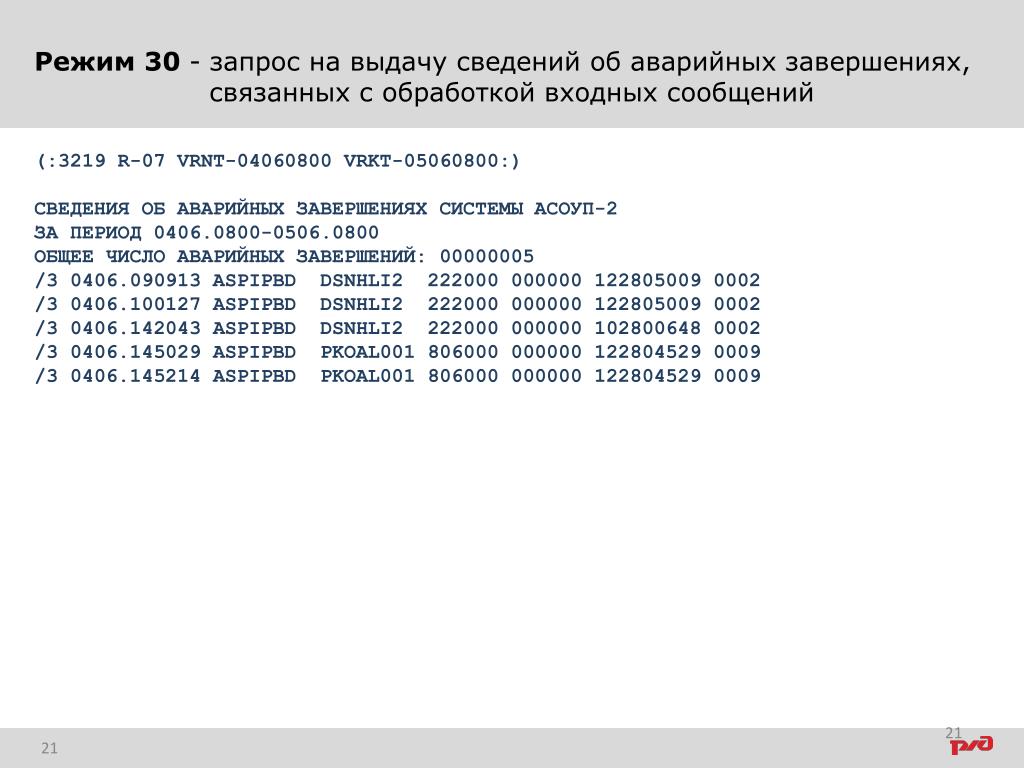

Режим 30 АСОУП- запрос на выдачу сведений об аварийных завершениях, связанных с обработкой входныхсообщений

(:3219 R-07 VRNT-04060800 VRKT-05060800:)

CBEДEHИЯ OБ ABAPИЙHЫX ЗABEPШEHИЯX CИCTEMЫ ACOУП-2

ЗA ПEPИOД 0406.0800-0506.0800

OБЩEE ЧИCЛO ABAPИЙHЫX ЗABEPШEHИЙ: 00000005

/3 0406.090913 ASPIPBD DSNHLI2 222000 000000 122805009 0002

/3 0406.100127 ASPIPBD DSNHLI2 222000 000000 122805009 0002

/3 0406.142043 ASPIPBD DSNHLI2 222000 000000 102800648 0002

/3 0406.145029 ASPIPBD PKOAL001 806000 000000 122804529 0009

/3 0406.145214 ASPIPBD PKOAL001 806000 000000 122804529 0009
