사용자 메뉴얼 _ver1.0

1. 사용자 메뉴얼_ver1.0 기업은행

2. 시스템 구성 A-Core B-Core 20F 감시장비1,2 19F 감시장비3,4 감시장비5,6 ... 관리자 (중앙제어실) 관리자 (전기실) 사용자 통합모니터링서버 (중앙제어실)

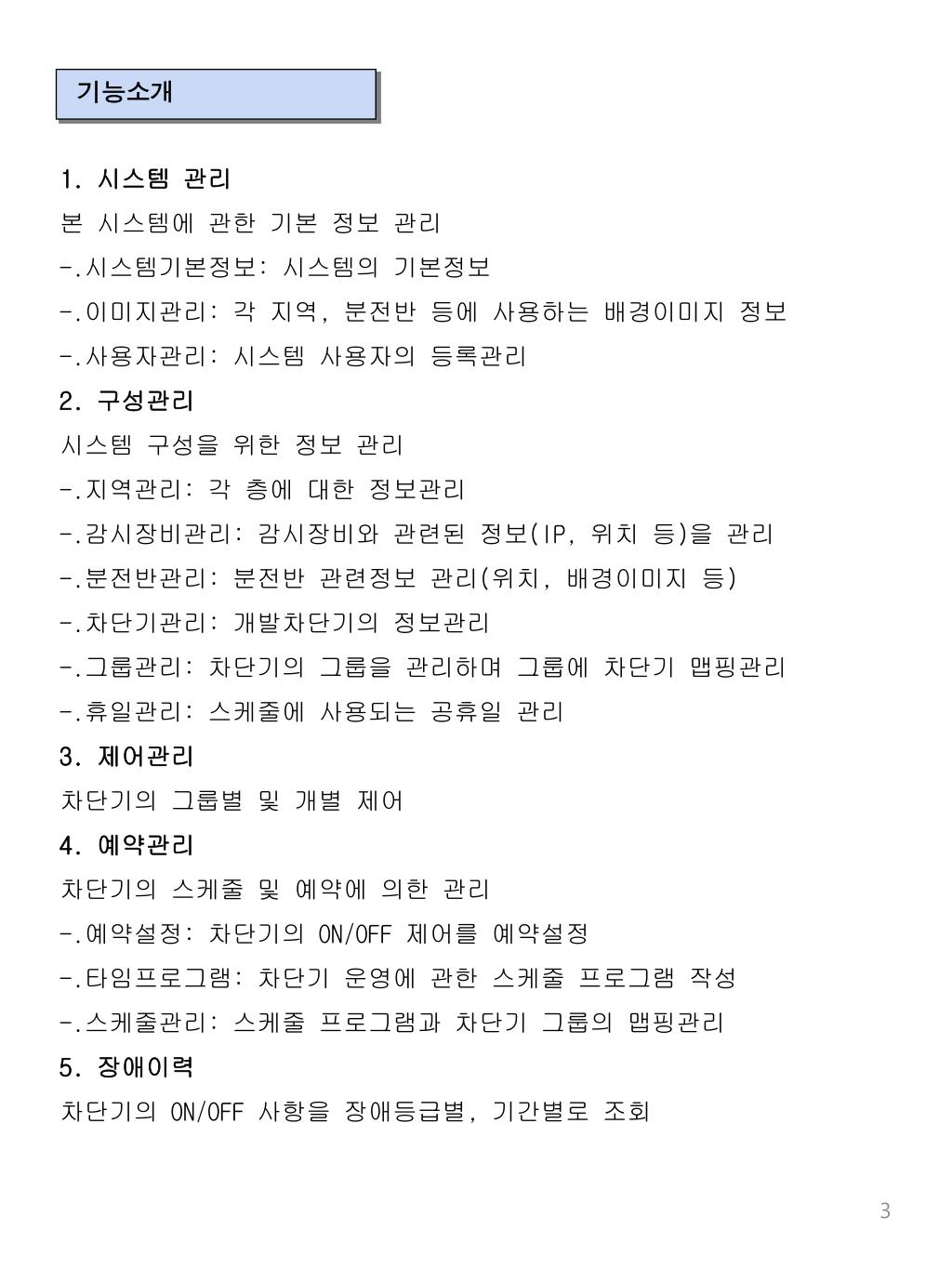

3. 기능소개 1. 시스템 관리 본 시스템에 관한 기본 정보 관리 -.시스템기본정보: 시스템의 기본정보 -.이미지관리: 각 지역, 분전반 등에 사용하는 배경이미지 정보 -.사용자관리: 시스템 사용자의 등록관리 2. 구성관리 시스템 구성을 위한 정보 관리 -.지역관리: 각 층에 대한 정보관리 -.감시장비관리: 감시장비와 관련된 정보(IP, 위치 등)을 관리 -.분전반관리: 분전반 관련정보 관리(위치, 배경이미지 등) -.차단기관리: 개발차단기의 정보관리 -.그룹관리: 차단기의 그룹을 관리하며 그룹에 차단기 맵핑관리 -.휴일관리: 스케줄에 사용되는 공휴일 관리 3. 제어관리 차단기의 그룹별 및 개별 제어 4. 예약관리 차단기의 스케줄 및 예약에 의한 관리 -.예약설정: 차단기의 ON/OFF 제어를 예약설정 -.타임프로그램: 차단기 운영에 관한 스케줄 프로그램 작성 -.스케줄관리: 스케줄 프로그램과 차단기 그룹의 맵핑관리 5. 장애이력 차단기의 ON/OFF 사항을 장애등급별, 기간별로 조회

4. 메인화면 [개요] -.전등 및 전열의 메인화면 [설명] 전등 버튼을 누를 경우 전등관리에 로그인 할 수 있음 전등은 현재 전등용 차단기의 현황을 모니터링 할 수 있으며 제어가 가능합니다. 전열 버튼을 누를 경우 전열모니터링에 로그인 할 수 있음

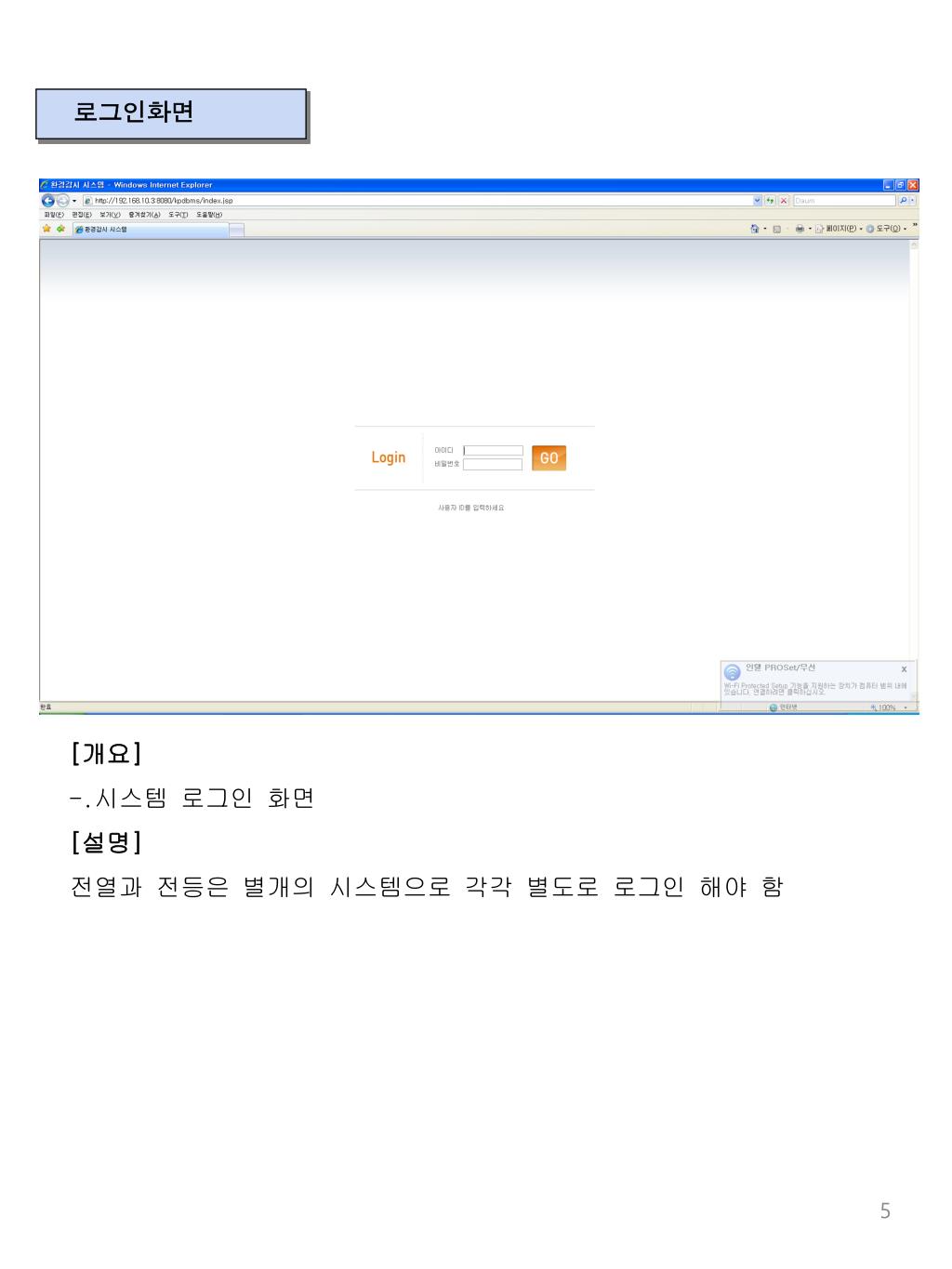

5. 로그인화면 [개요] -.시스템 로그인 화면 [설명] 전열과 전등은 별개의 시스템으로 각각 별도로 로그인 해야 함

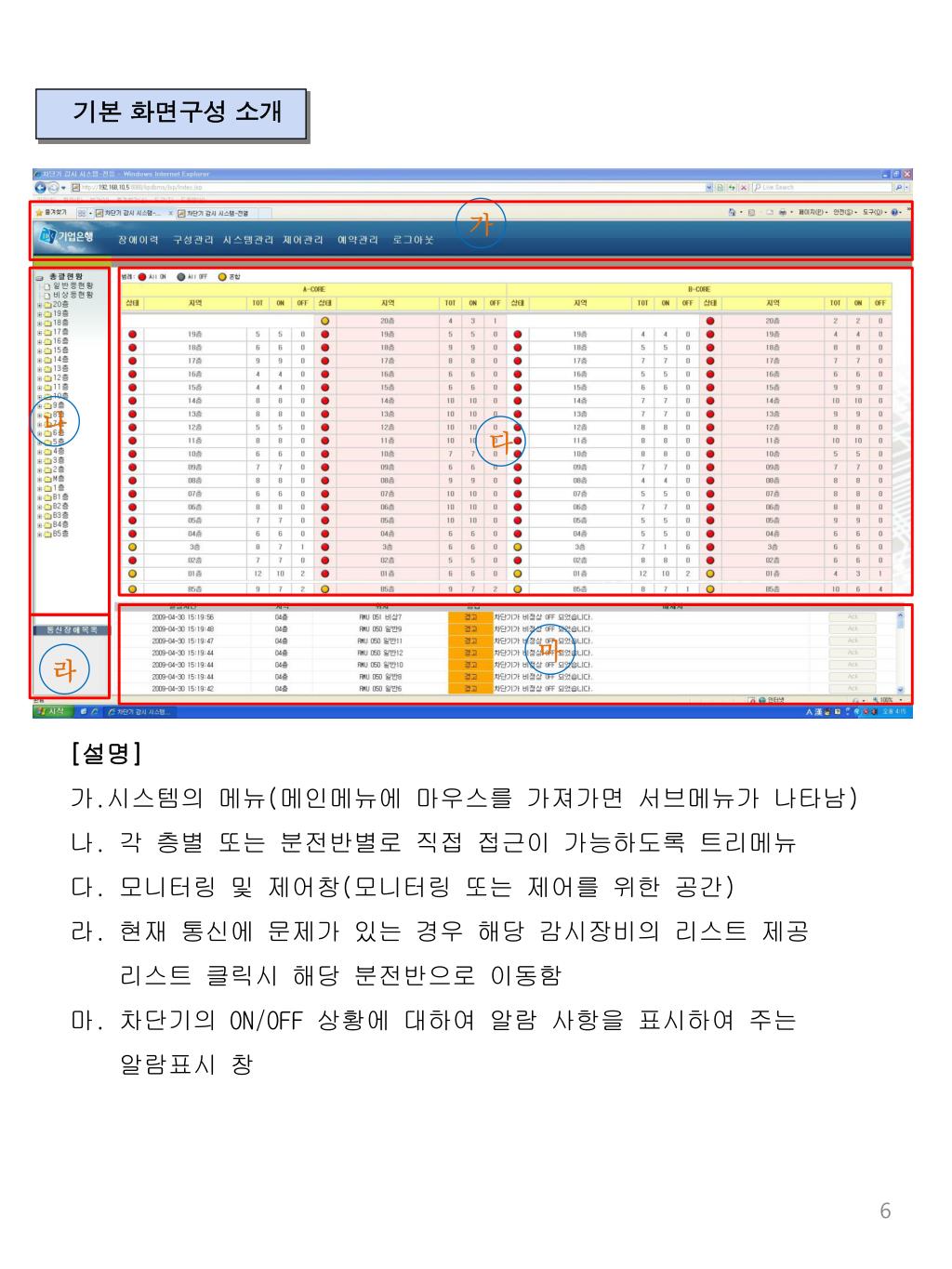

6. 기본 화면구성 소개 가 나 다 마 라 [설명] 가.시스템의 메뉴(메인메뉴에 마우스를 가져가면 서브메뉴가 나타남) 나. 각 층별 또는 분전반별로 직접 접근이 가능하도록 트리메뉴 다. 모니터링 및 제어창(모니터링 또는 제어를 위한 공간) 라. 현재 통신에 문제가 있는 경우 해당 감시장비의 리스트 제공 리스트 클릭시 해당 분전반으로 이동함 마. 차단기의 ON/OFF 상황에 대하여 알람 사항을 표시하여 주는 알람표시 창

7. 전체 모니터링 가 나 다 라 마 [개요] -.모든 층의 차단기현황을 보여줌 [설명] 가. A-Core 전 층의 일반등 현황 나. A-Core 전 층의 비상등 현황 다. B-Core 전 층의 일반등 현황 라. B-Core 전 층의 비상등 현황 마. 알람일 경우 노란색이 켜지며 “ACK” 버튼이 생겨짐 “ACK”버튼은 관리자가 클릭으로 확인하거나 차단기의 상태가 회복(ON)되면 해제 됨

8. 층별 모니터링 [개요] -.각 층별로 분전반과 차단기의 상태를 모니터링하기 위한 화면 (배경도면은 도면 이미지의 재등록으로 변경 가능) -. 화면상의 차단기 위치는 Drag & Drop 형태로 변경이 가능 [설명] -.각 층의 차단기 상태를 표현함 녹색등: 일반전등 차단기의 ON 상태 빨간등: 비상차단기의 OFF 상태, 알람: 제어가 아닌 차단기의 OFF일 경우 점멸등 -.분전반 전체의 상태는 사각버튼이며 OFF가 존재할 경우는 빨깐색 -.각 차단기의 위치는 우측버튼을 눌러 위치를 조정할 수 있음

9. 분전반 모니터링 다 가 나 라 [개요] -.개별 분전반의 모든 차단기를 모니터링 및 제어하기 위한 화면 -.화면상의 차단기 위치는 Drag & Drop 형태로 변경이 가능 [설명] 가.현재 감시장비의 통신상태 나.현재 분전반의 위치 다.분전반에 있는 감시장비의 현재상태를 다시 수집하는 버튼 라.분전반의 차단기 상태(차단기 상태는 색깔별 구분) 빨간색: 차단기 ON 상태 연두색: 차단기 OFF 상태 TEXT가 회색일 경우 현재 통신이 안되고 있는 상태임

10. 예약 등록/조회 가 나 [개요] -. 차단기의 ON/OFF를 날짜와 시간을 지정하여 예약할 수 있는 화면 [설명] 가.그룹으로 지정된 차단기를 대상으로 시간을 지정하여 ON/OFF를 예약함 나. 예약된 상황을 보기위한 리스트 예약된 상황에 대하여 아직 실행되지 않은 건은 “예약취소” 가능함

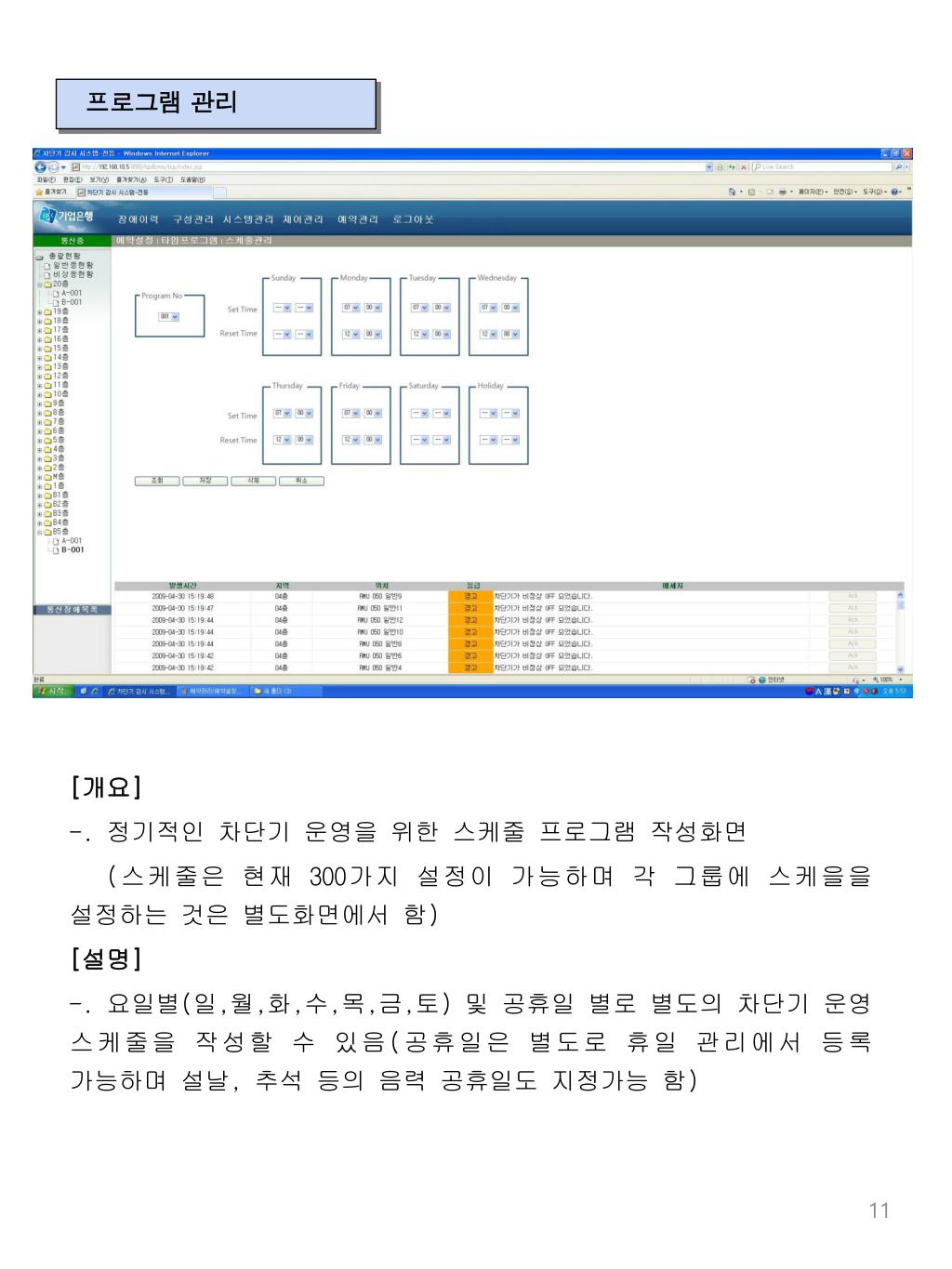

11. 프로그램 관리 [개요] -. 정기적인 차단기 운영을 위한 스케줄 프로그램 작성화면 (스케줄은 현재 300가지 설정이 가능하며 각 그룹에 스케을을 설정하는 것은 별도화면에서 함) [설명] -. 요일별(일,월,화,수,목,금,토) 및 공휴일 별로 별도의 차단기 운영 스케줄을 작성할 수 있음(공휴일은 별도로 휴일 관리에서 등록 가능하며 설날, 추석 등의 음력 공휴일도 지정가능 함)

12. 스케줄 관리 [개요] -. 작성된 스케줄프로그램에 그룹의 등록 [설명] -. 선택된 스케줄 프로그램 번호에 그룹을 맵핑하여 스케줄을 설정한다.

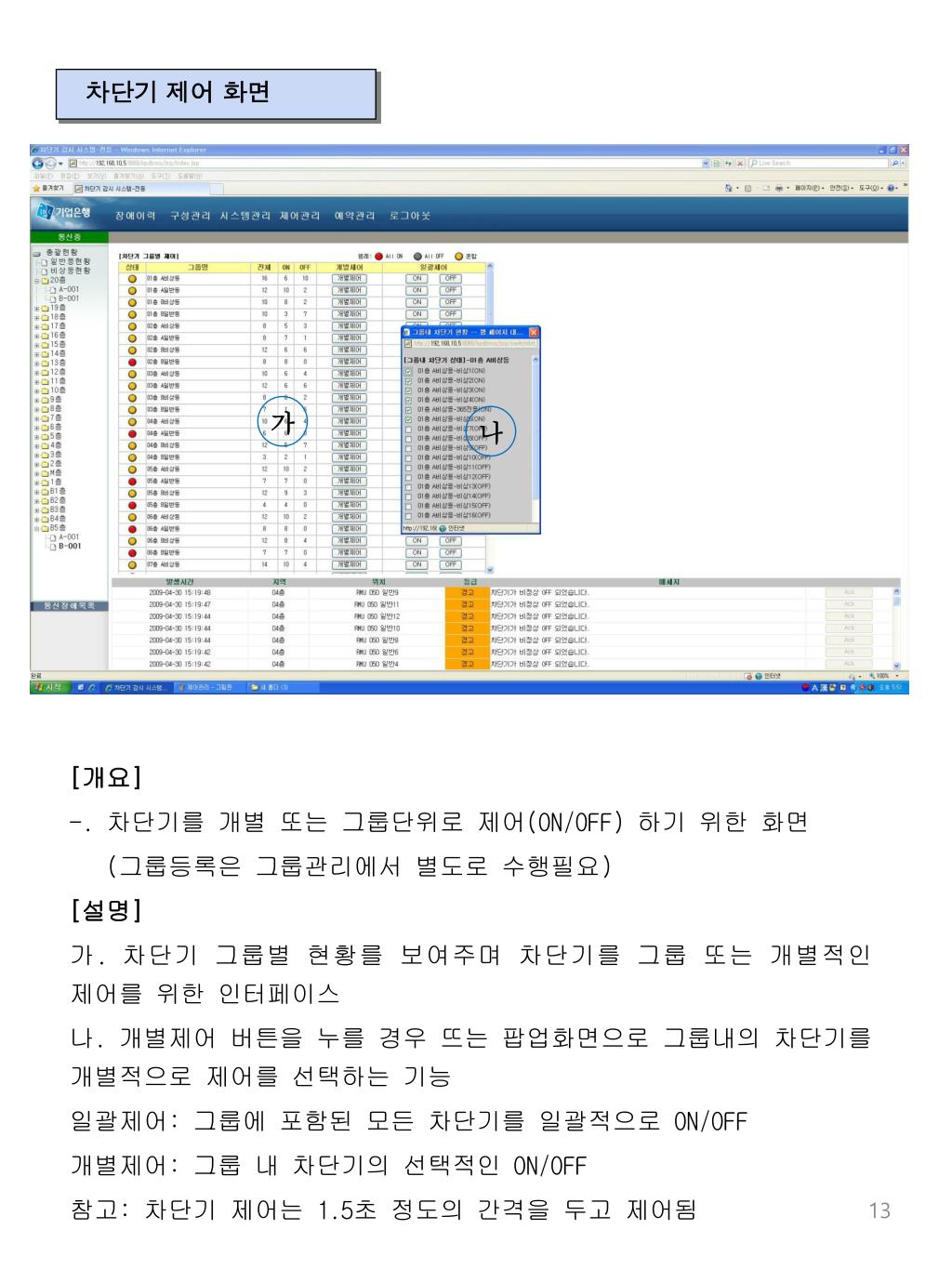

13. 차단기 제어 화면 가 나 [개요] -. 차단기를 개별 또는 그룹단위로 제어(ON/OFF) 하기 위한 화면 (그룹등록은 그룹관리에서 별도로 수행필요) [설명] 가. 차단기 그룹별 현황를 보여주며 차단기를 그룹 또는 개별적인 제어를 위한 인터페이스 나. 개별제어 버튼을 누를 경우 뜨는 팝업화면으로 그룹내의 차단기를 개별적으로 제어를 선택하는 기능 일괄제어: 그룹에 포함된 모든 차단기를 일괄적으로 ON/OFF 개별제어: 그룹 내 차단기의 선택적인 ON/OFF 참고: 차단기 제어는 1.5초 정도의 간격을 두고 제어됨

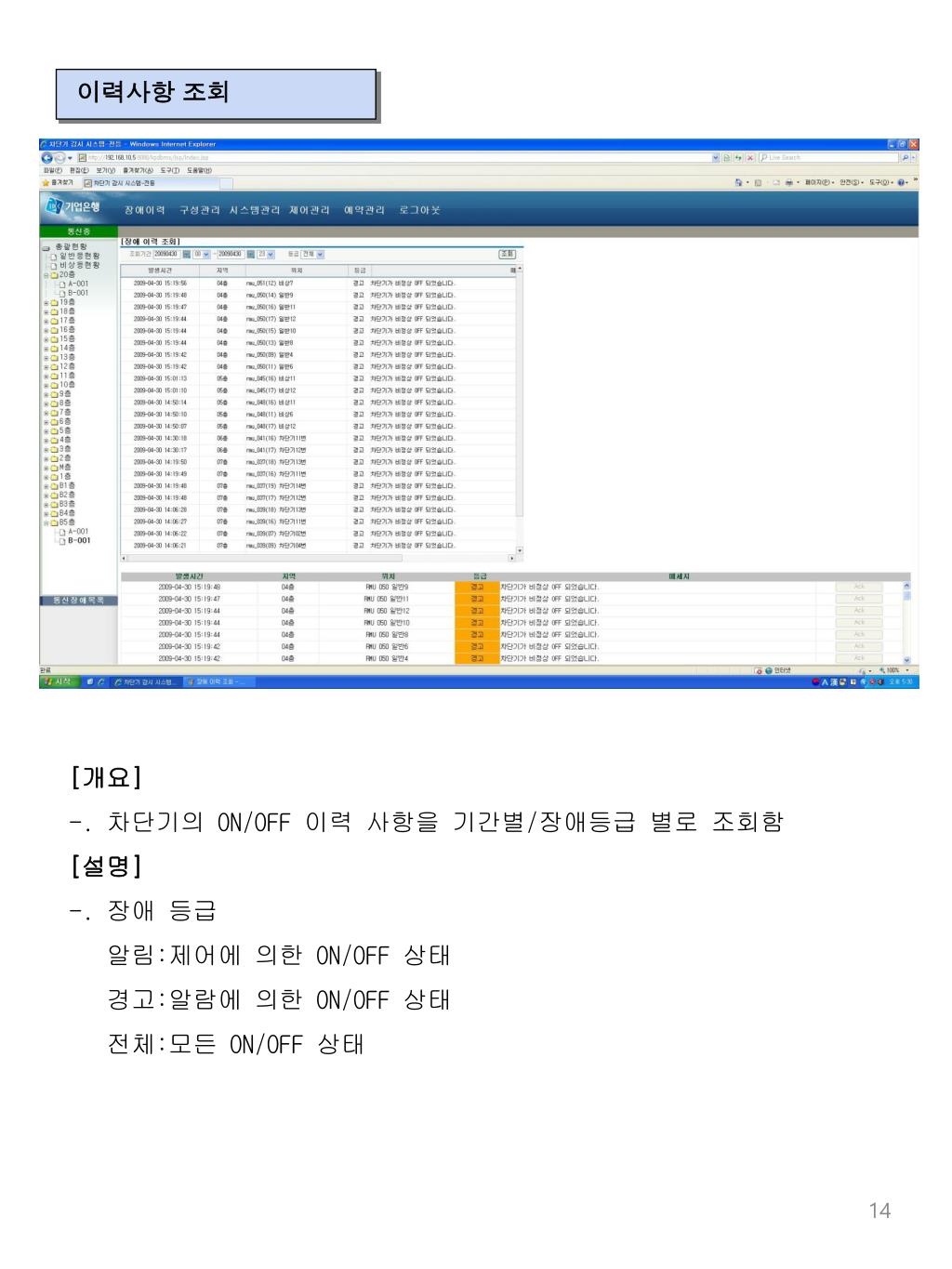

14. 이력사항 조회 [개요] -. 차단기의 ON/OFF 이력 사항을 기간별/장애등급 별로 조회함 [설명] -. 장애 등급 알림:제어에 의한 ON/OFF 상태 경고:알람에 의한 ON/OFF 상태 전체:모든 ON/OFF 상태

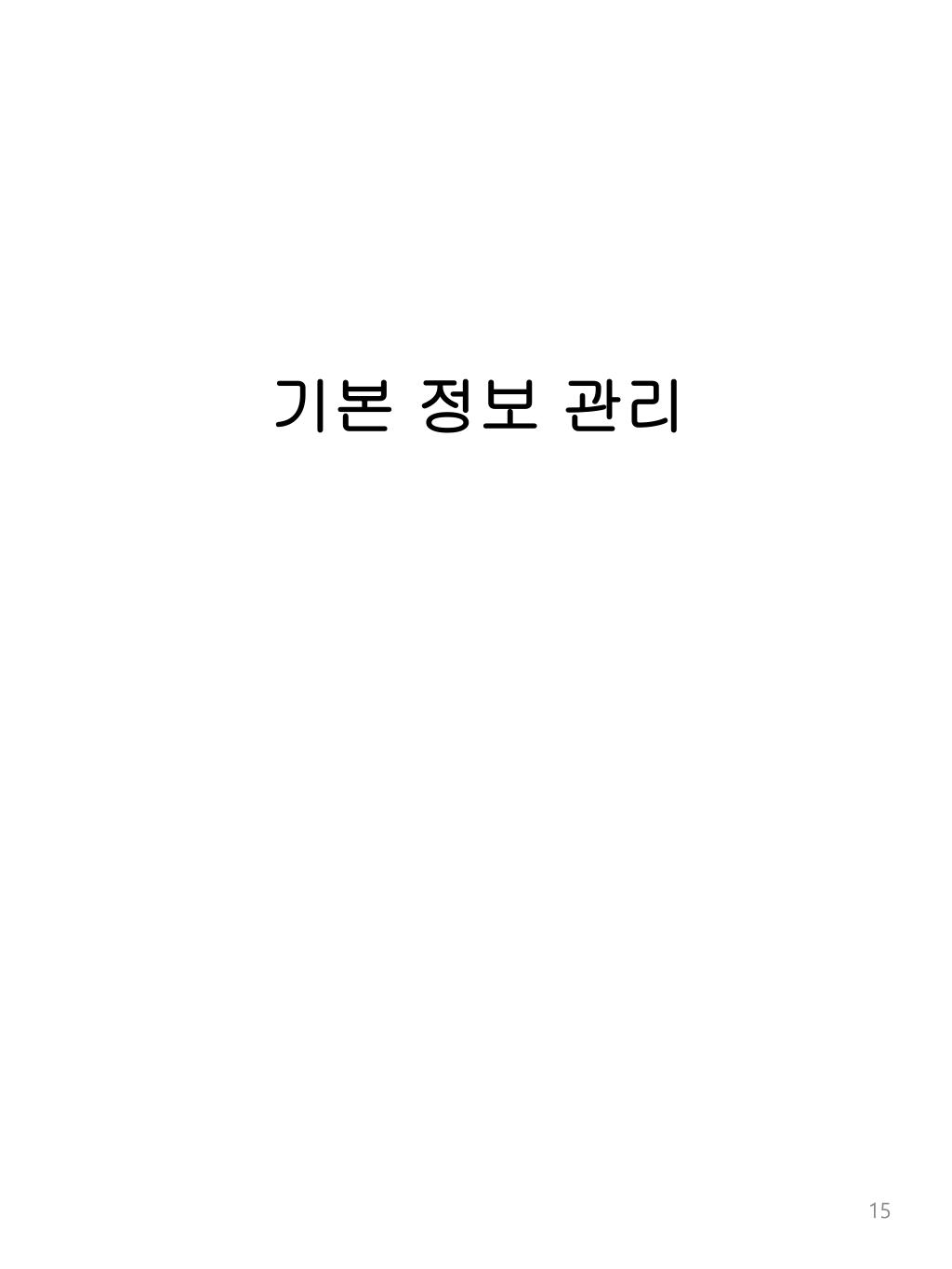

15. 기본 정보 관리

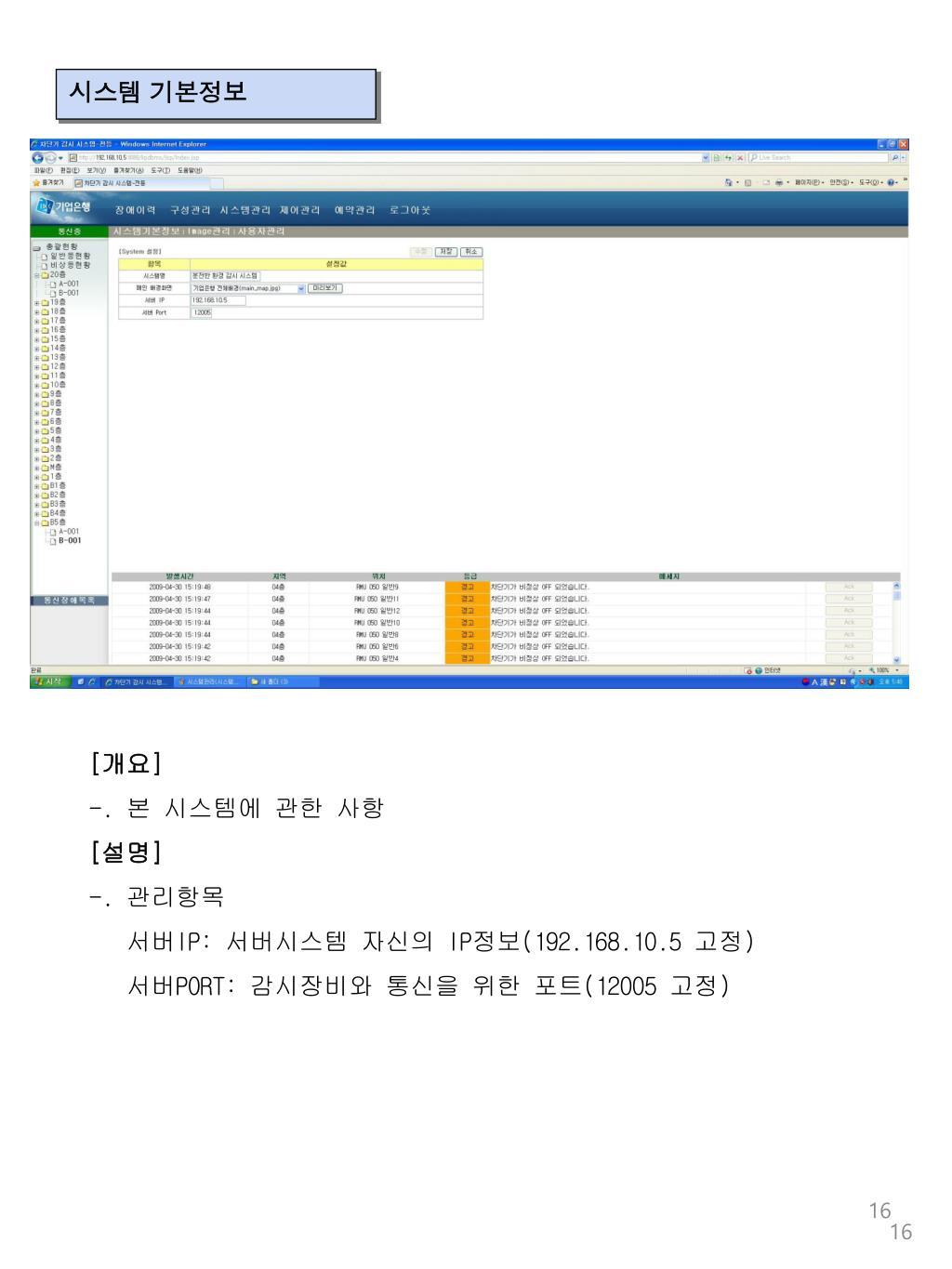

16. 시스템 기본정보 [개요] -. 본 시스템에 관한 사항 [설명] -. 관리항목 서버IP: 서버시스템 자신의 IP정보(192.168.10.5 고정) 서버PORT: 감시장비와 통신을 위한 포트(12005 고정) 16

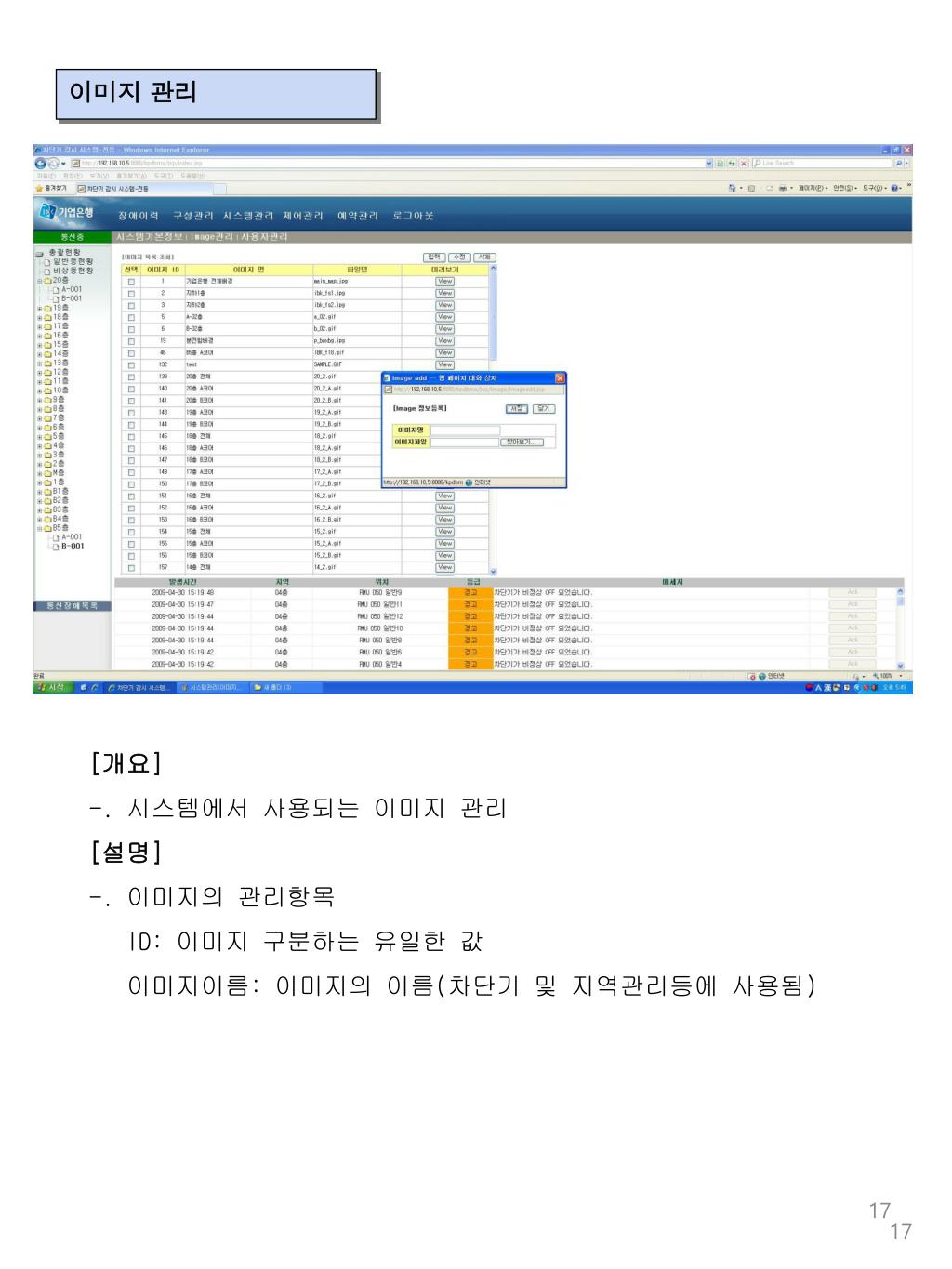

17. 이미지 관리 [개요] -. 시스템에서 사용되는 이미지 관리 [설명] -. 이미지의 관리항목 ID: 이미지 구분하는 유일한 값 이미지이름: 이미지의 이름(차단기 및 지역관리등에 사용됨) 17

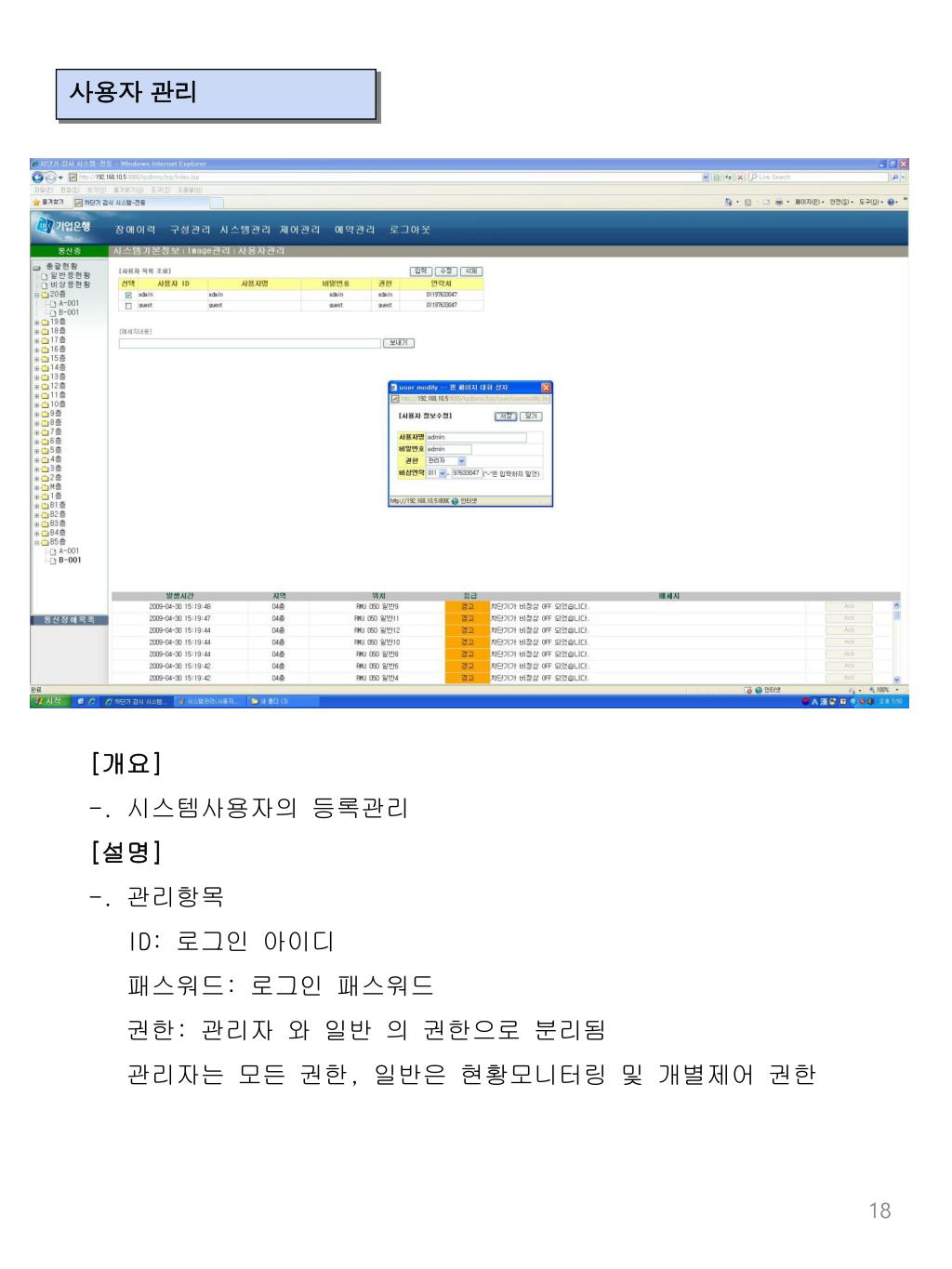

18. 사용자 관리 [개요] -. 시스템사용자의 등록관리 [설명] -. 관리항목 ID: 로그인 아이디 패스워드: 로그인 패스워드 권한: 관리자 와 일반 의 권한으로 분리됨 관리자는 모든 권한, 일반은 현황모니터링 및 개별제어 권한

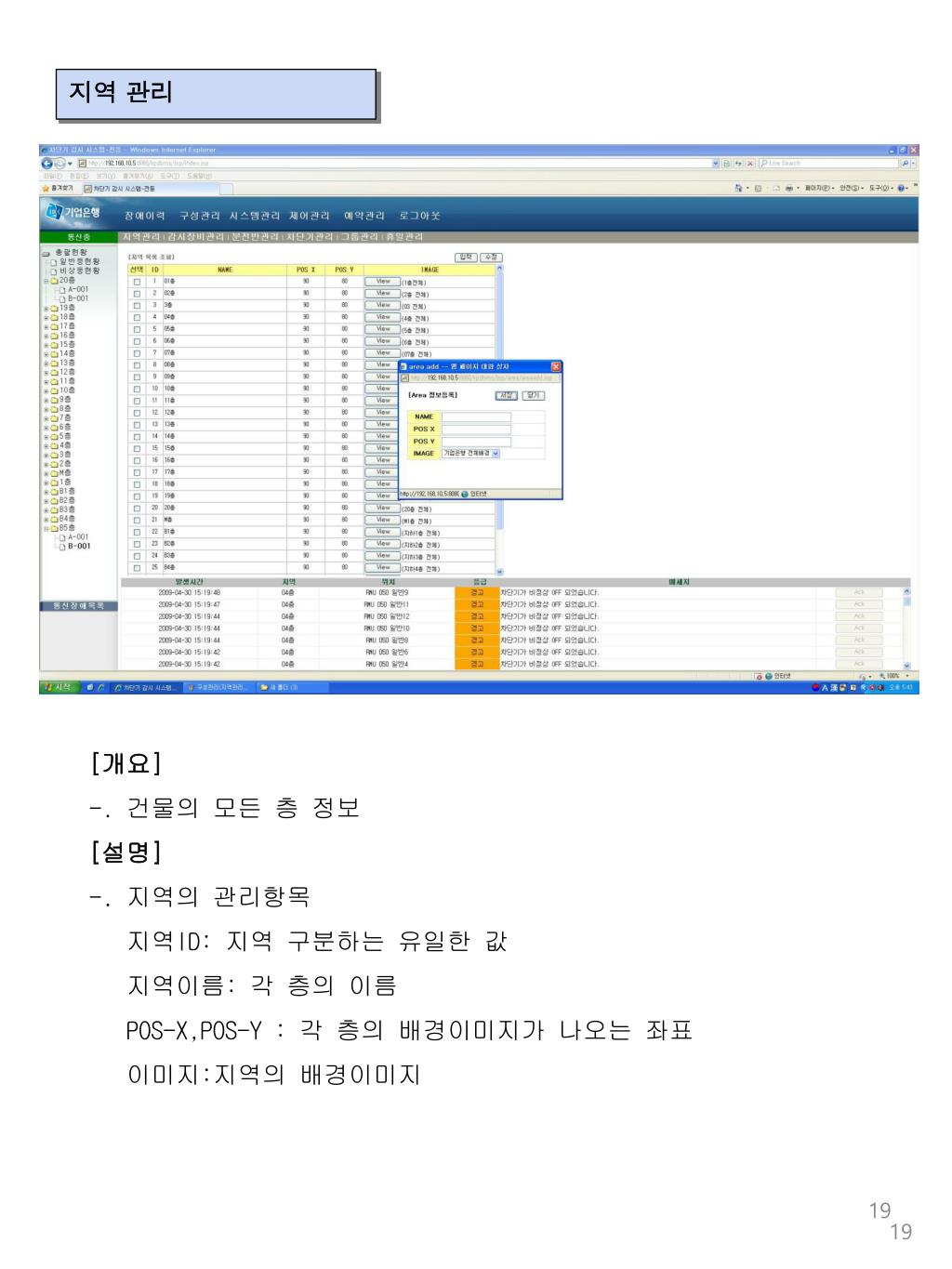

19. 지역 관리 [개요] -. 건물의 모든 층 정보 [설명] -. 지역의 관리항목 지역ID: 지역 구분하는 유일한 값 지역이름: 각 층의 이름 POS-X,POS-Y : 각 층의 배경이미지가 나오는 좌표 이미지:지역의 배경이미지 19

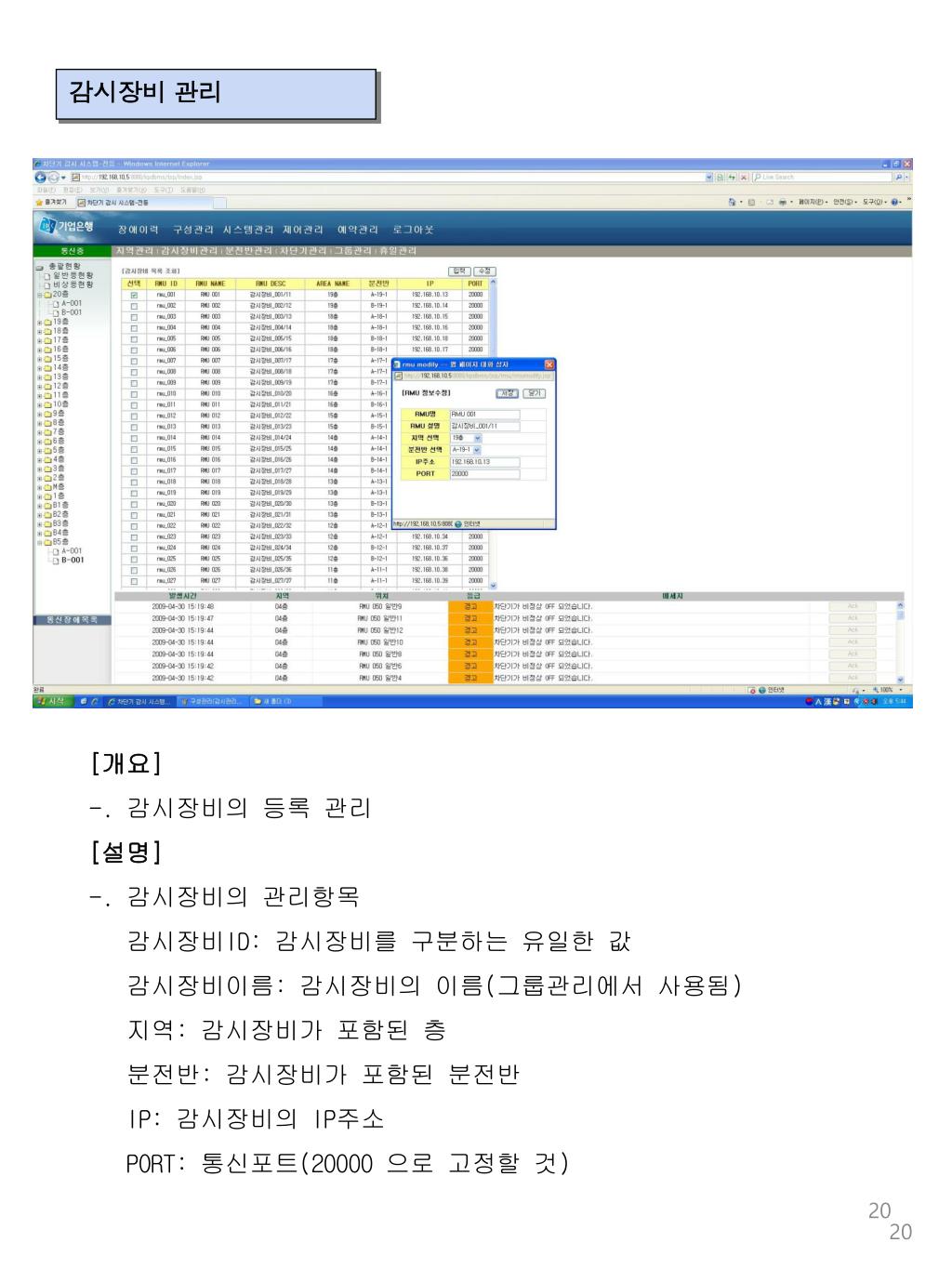

20. 감시장비 관리 [개요] -. 감시장비의 등록 관리 [설명] -. 감시장비의 관리항목 감시장비ID: 감시장비를 구분하는 유일한 값 감시장비이름: 감시장비의 이름(그룹관리에서 사용됨) 지역: 감시장비가 포함된 층 분전반: 감시장비가 포함된 분전반 IP: 감시장비의 IP주소 PORT: 통신포트(20000 으로고정할 것) 20

21. 분전반 관리 [개요] -. 분전반 정보의 관리 [설명] -. 관리항목 지역: 분전반이 속한 층 배경이미지: 분전반에 사용될 배경이미지 분전반명: 분전반을 구분하는 명칭(차단기 관리 등에서 사용) 좌표: 분전반의 배경이미지의 좌표 21

22. 차단기 관리 [개요] -. 차단기 정보의 관리 [설명] -. 관리항목 RMU: 차단기를 포함하는 감시장비 Address: 차단기의 구분번호(06부터 시작됨) 분전반명: 차단기가 포함된 분전함 조명구분: 일반/비상/예비 로 구분(예비는 화면에서 보이지 않음) 설명: 차단기의 설명 22

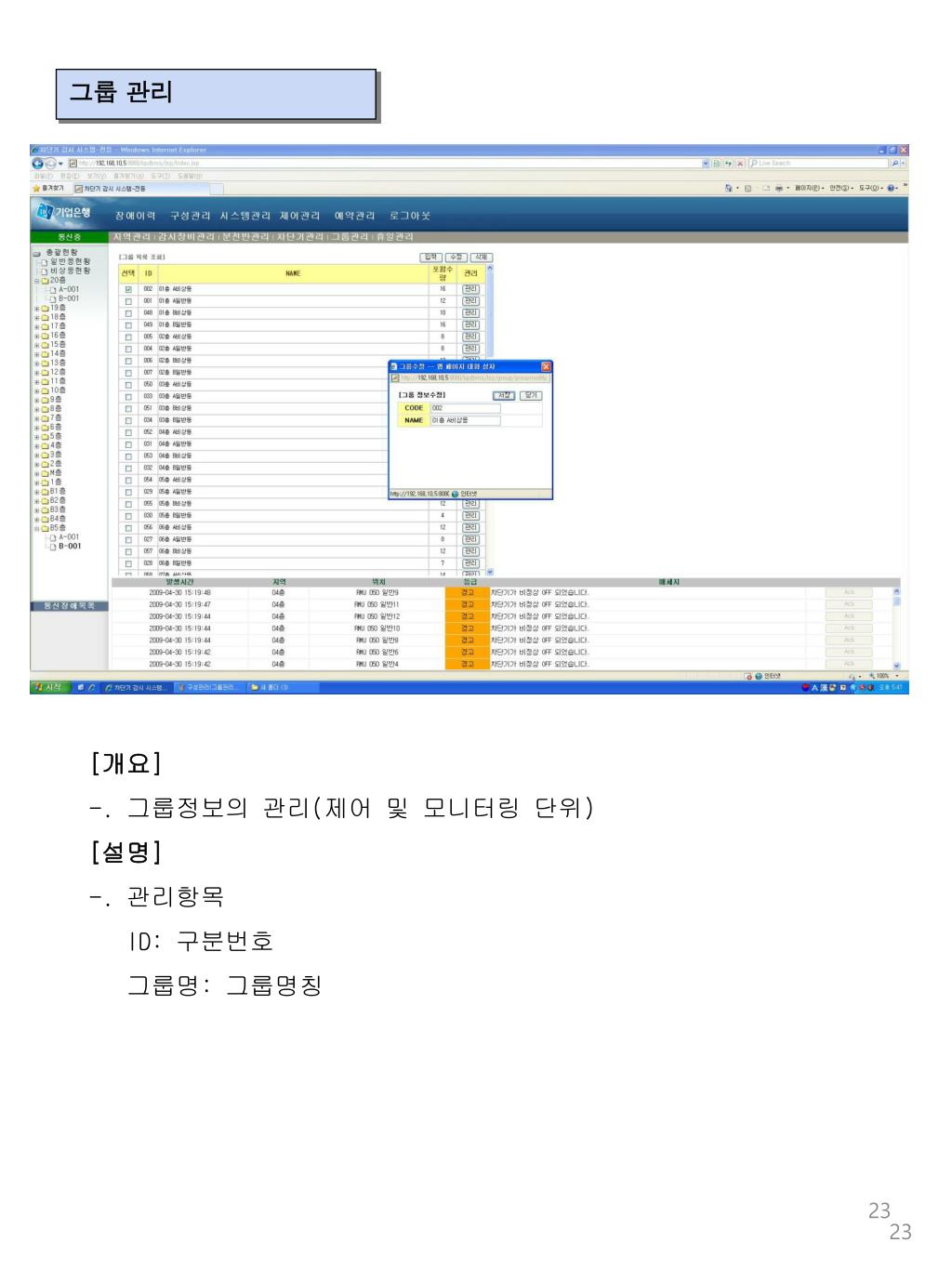

23. 그룹 관리 [개요] -. 그룹정보의 관리(제어 및 모니터링 단위) [설명] -. 관리항목 ID: 구분번호 그룹명: 그룹명칭 23

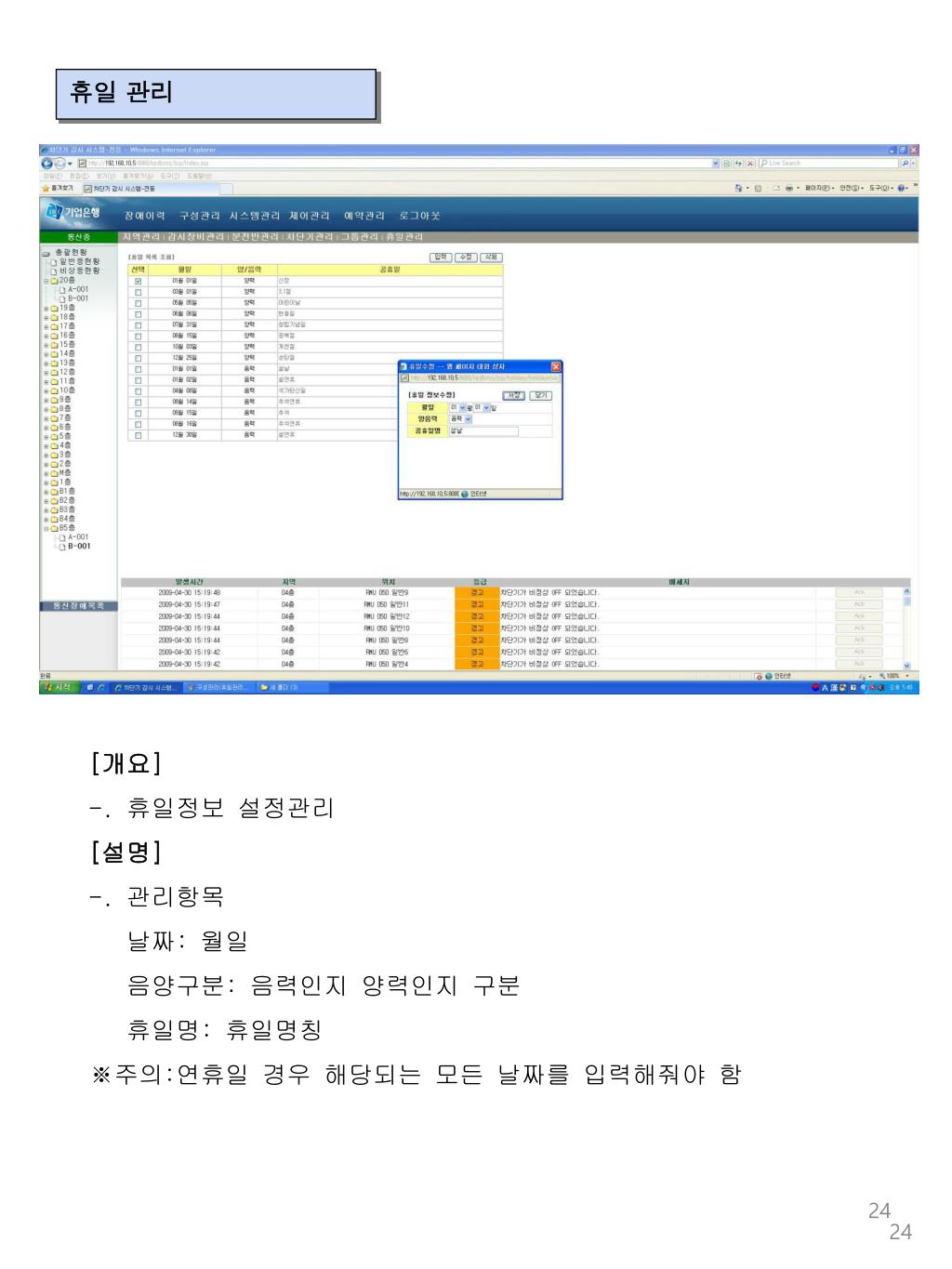

24. 휴일 관리 [개요] -. 휴일정보 설정관리 [설명] -. 관리항목 날짜: 월일 음양구분: 음력인지 양력인지 구분 휴일명: 휴일명칭 ※주의:연휴일 경우 해당되는 모든 날짜를 입력해줘야 함 24

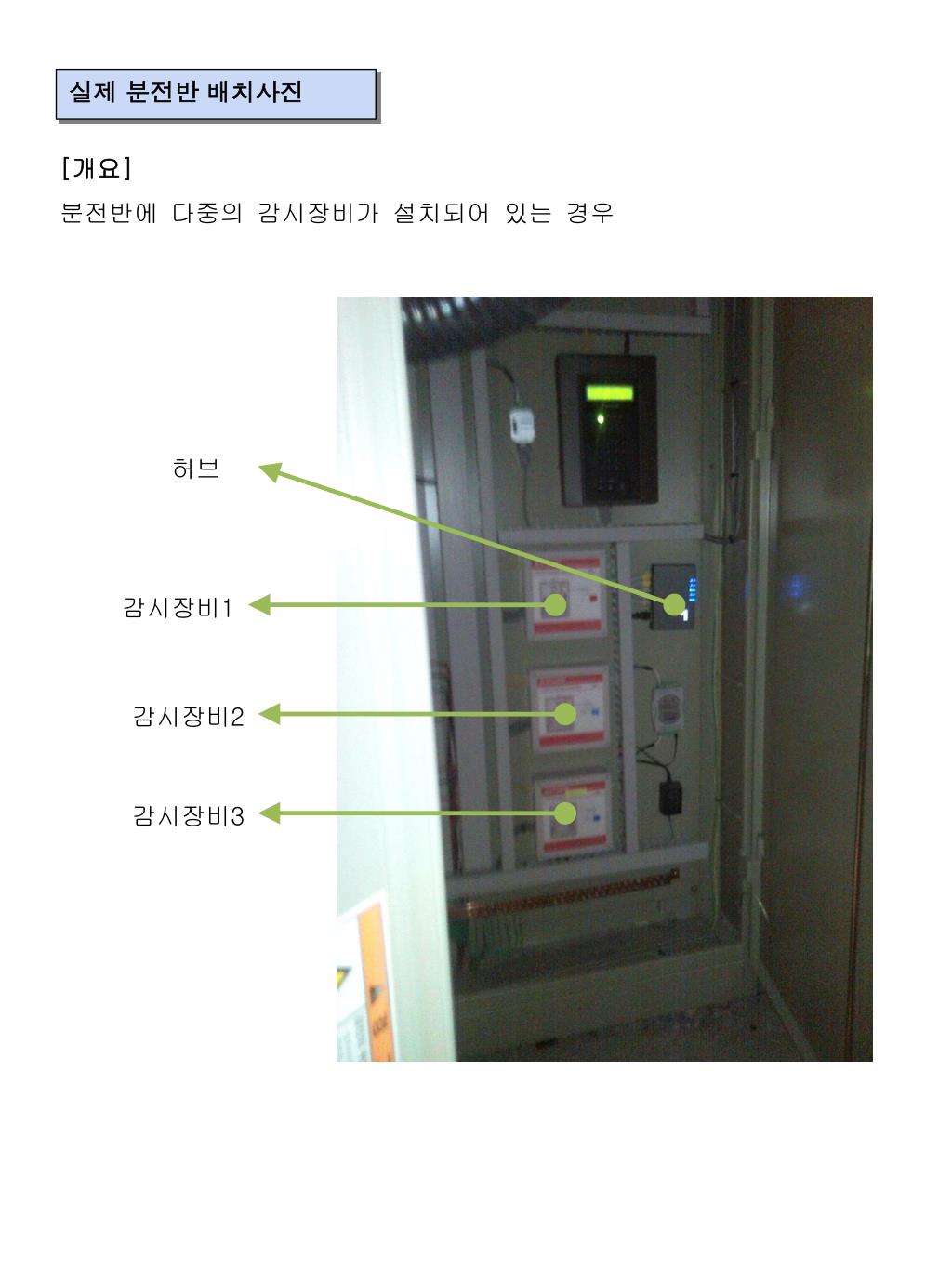

25. 실제 분전반 배치사진 [개요] 분전반에 다중의 감시장비가 설치되어 있는 경우 허브 감시장비1 감시장비2 감시장비3
