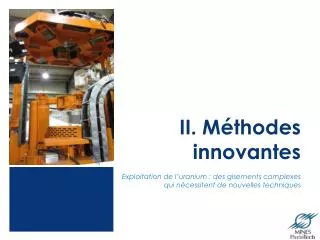

  1. II. Méthodes innovantes Exploitation de l’uranium : des gisements complexes qui nécessitent de nouvelles techniques

  2. Mac Arthur River & Cigar Lake Fort McMurray Sables bitumineux Mac Arthur River Cigar Lake Uranium Charbon Potasse Total Matagami Métaux Chicoutimi Niobium Tadoussac Val-d’or Goldex et Malartic Or Lac des Îles Graphite MINES ParisTech - 02/02/2011

  3. Complexité des gisements d’uranium 530m • Hautes teneur et valeur économique : • Le kg d’U3O8 vaut 110 $ • Gisements de Mac Arthur et Cigar Lake : teneur moyenne 17 % (d’ U3O8) • Taux de récupération : η = 95 % • Recette (par tonne de minerai) = 0.17 x 0.95 x 110 x 1000 = 17 000 $ MINES ParisTech - 02/02/2011 • Terrains friables • Présence d’aquifères

  4. Exemple de Mac Arthur et Cigar Lake Grès MINES ParisTech - 02/02/2011 Sources: MacArthur River technical report 2010, Cigar Lake technical report 2010

  5. Exemple de Mac Arthur Conduites pour remonter le slurry à la surface Puit n°2 Puit Principal Puit n°3 Zone A Zone B Zone 1 Zone 2 Zone 3 Niveau 530 m Zone 4 Niveau 640 m Zone de broyage du minerai MINES ParisTech - 02/02/2011 Zone de pompage du minerai

  6. Méthodes d’abattage par alésage Sources: MacArthur River technical report 2010 MINES ParisTech - 02/02/2011 • Raiseboring

  7. MINES ParisTech - 02/02/2011

  8. MINES ParisTech - 02/02/2011

  9. Méthodes d’abattage par alésage Sources: MacArthur River technical report 2010 MINES ParisTech - 02/02/2011 • Raiseboring

  10. Méthodes d’abattage par alésage MINES ParisTech - 02/02/2011

  11. MINES ParisTech - 02/02/2011

  12. Méthodes d’abattage par alésage Sources: MacArthur River technical report 2010 MINES ParisTech - 02/02/2011 • Boxholeboring

  13. Méthodes d’abattage par alésage Sans déviation Déviation d’un forage MINES ParisTech - 02/02/2011 • Remblayage cimenté • Problèmes • Dilution • Dureté de la roche (décrochage de la tête)

  14. Congélation des terrains Source : Jean-Félix Hubert 2010, Travail de fin d’études MINES ParisTech - 02/02/2011 • Buts : • Consolider le terrain • Eviter les arrivées d’eau • Détails techniques : • Forages • Injection de fluide froid • Zone d’influence

  15. Congélation de terrain • Exemple deMacArthur River MINES ParisTech - 02/02/2011

  16. Congélation de terrain • Circuit primaire (usine) : -36°C, 50 bar • Circuit secondaire : -30°C, 6 bar • Coût annuel : 5,5 M US$/an • (Chiffre d’affaire annuel : 800 M$) MINES ParisTech - 02/02/2011 Sources: Rapport de stage d’option de Jean-Félix Hubert 2010

  17. Congélation de terrain MINES ParisTech - 02/02/2011

  18. Schéma général d’exploitation Sources: MacArthur River technical report 2010

  19. Schéma général d’exploitation MINES ParisTech - 02/02/2011 Sources: MacArthur River technical report 2010

  20. Schéma général d’exploitation Sources: MacArthur River technical report 2010

  21. Exemple de Cigar Lake • Historique : • Début des travaux en 2005 • 4/06 : 1ère inondation • 10/06 : 2ème inondation • 8/08 : 3ème inondation • 2/10 : fin du dénoyage MINES ParisTech - 02/02/2011 Sources: Cigar Lake technical report 2010

  22. Schéma d’exploitation Cigar Lake MINES ParisTech - 02/02/2011 Sources: Cigar Lake technical report 2010

  23. Jet boring • Jet d’eau • Pression 100 MPa • Débit 60 m3/h • Angle 65° • Cavité • 4,5 m de diamètre • Capteur ultrasonique • Capteur laser • Tamisage • Remblayage MINES ParisTech - 02/02/2011 Sources: Cigar Lake technical report 2010

  24. Jet boring MINES ParisTech - 02/02/2011 Sources: Cigar Lake technical report 2010
