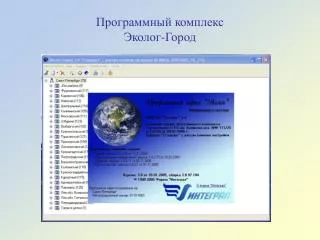

Программный комплекс Эколог-Город

1. Программный комплекс Эколог-Город

2. Программный комплекс Эколог-Город • Первая очередь программного комплекса разработана и внедрена в Комитете по природопользованию, охране окружающей среды и обеспечению экологической безопасностиСПБ в 2003 году. В настоящее время комплекс внедрен и используется более чем в 20 городах РФ. • «Эколог-Город» решает следующие основные задачи: • Ведение общегородской базы данных стационарных и передвижных источников загрязнения атмосферного воздуха • Проведение расчетных оценок качества атмосферного воздуха

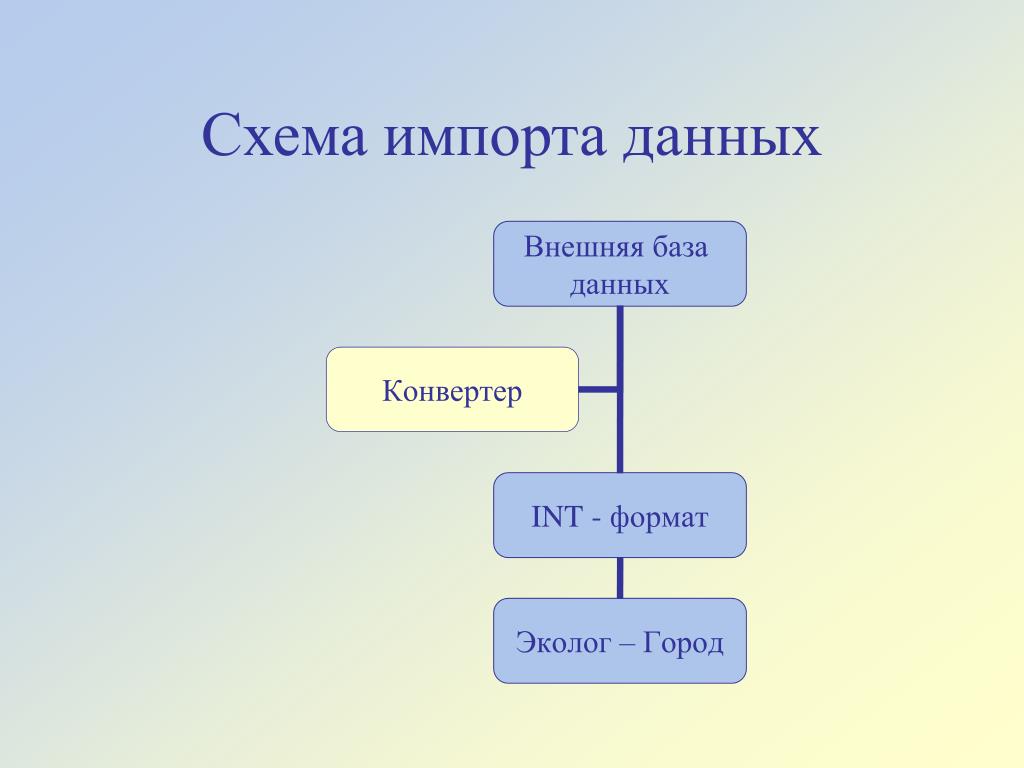

3. Схема импорта данных

4. Конвертер • Возможность адаптации к любой базе данных • При изменении структуры базы данных, необходимо изменить файл инициализации, а не саму программу. • Возможность проверки целостности данных в базе. • Используется расширенное подмножество языка SQL • Принимаемые в настоящий момент форматы: MS Access и MS Excel

5. Конвертер: настройка и проверка исходных данных

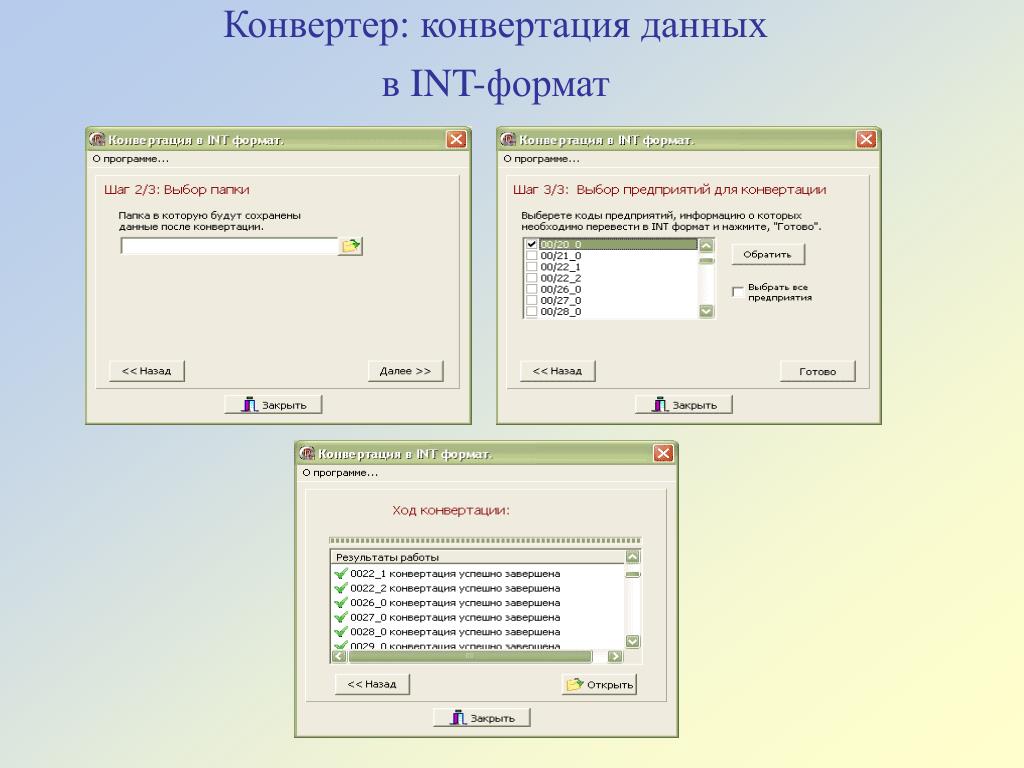

6. Конвертер: конвертация данных в INT-формат

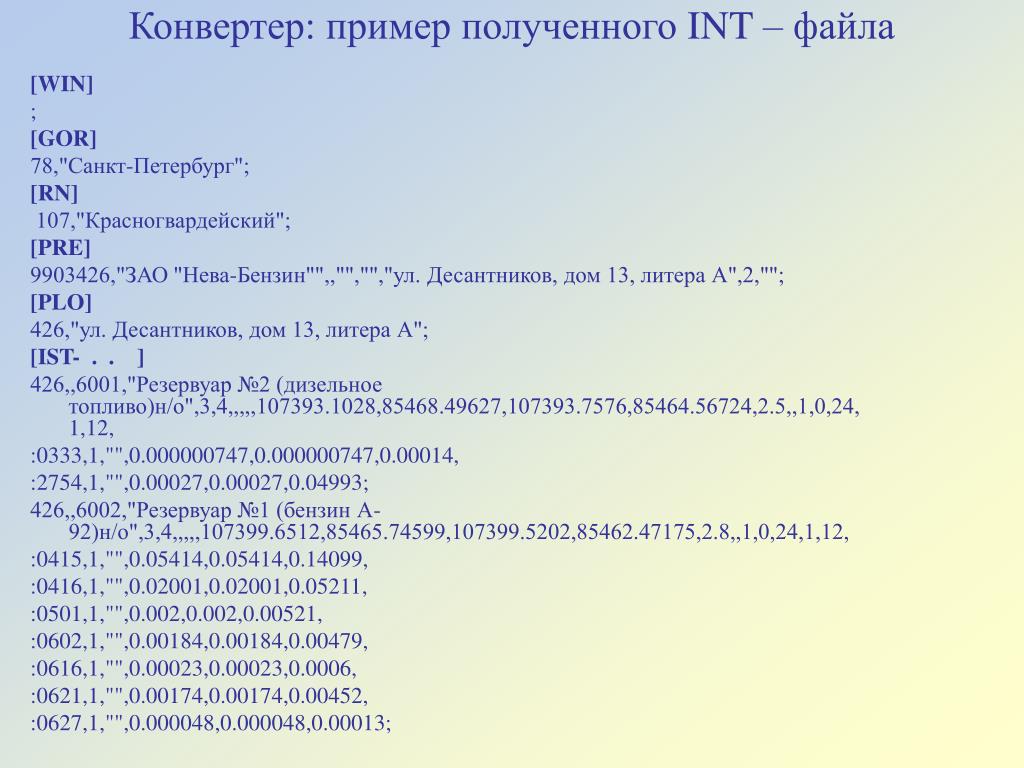

7. [WIN] ; [GOR] 78,"Санкт-Петербург"; [RN] 107,"Красногвардейский"; [PRE] 9903426,"ЗАО "Нева-Бензин"",,"","","ул. Десантников, дом 13, литера А",2,""; [PLO] 426,"ул. Десантников, дом 13, литера А"; [IST- . . ] 426,,6001,"Резервуар №2 (дизельное топливо)н/о",3,4,,,,,107393.1028,85468.49627,107393.7576,85464.56724,2.5,,1,0,24,1,12, :0333,1,"",0.000000747,0.000000747,0.00014, :2754,1,"",0.00027,0.00027,0.04993; 426,,6002,"Резервуар №1 (бензин А-92)н/о",3,4,,,,,107399.6512,85465.74599,107399.5202,85462.47175,2.8,,1,0,24,1,12, :0415,1,"",0.05414,0.05414,0.14099, :0416,1,"",0.02001,0.02001,0.05211, :0501,1,"",0.002,0.002,0.00521, :0602,1,"",0.00184,0.00184,0.00479, :0616,1,"",0.00023,0.00023,0.0006, :0621,1,"",0.00174,0.00174,0.00452, :0627,1,"",0.000048,0.000048,0.00013; Конвертер:примерполученного INT – файла

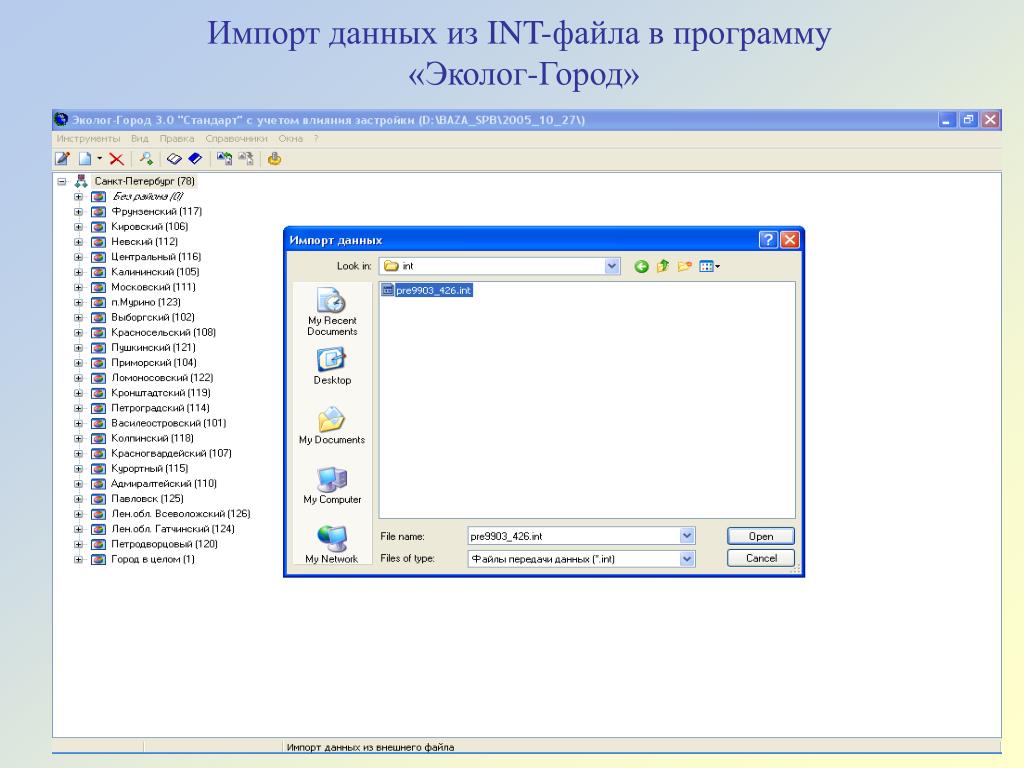

8. Импорт данных из INT-файла в программу «Эколог-Город»

9. Выбор вариантов импорта

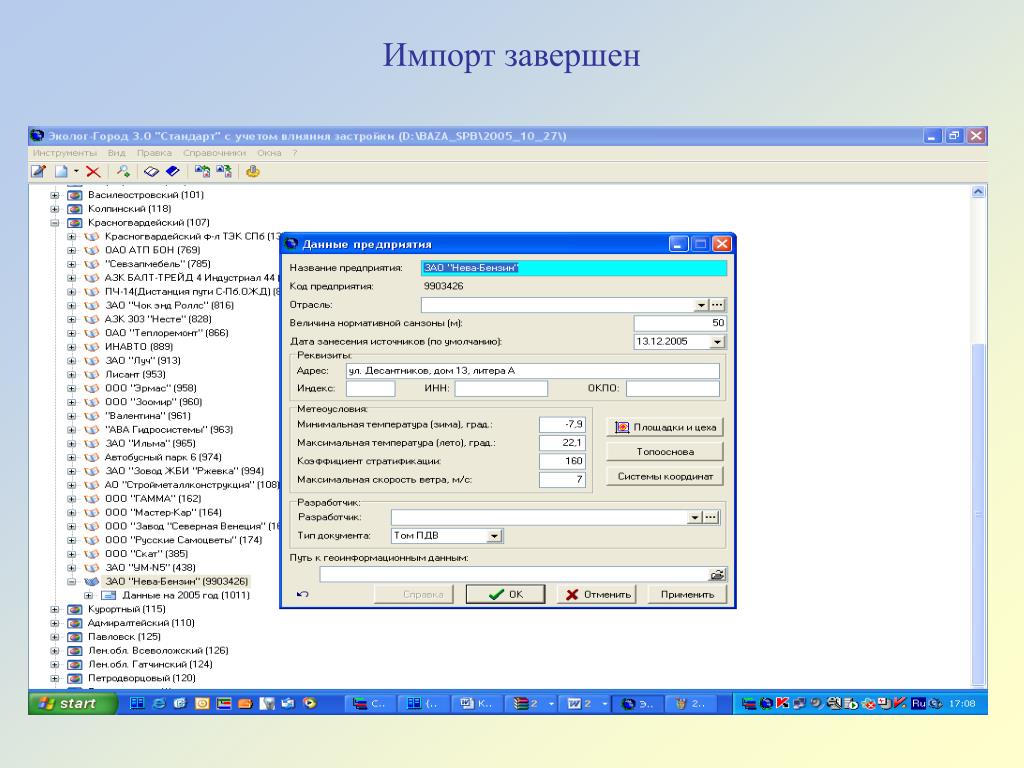

10. Импорт завершен

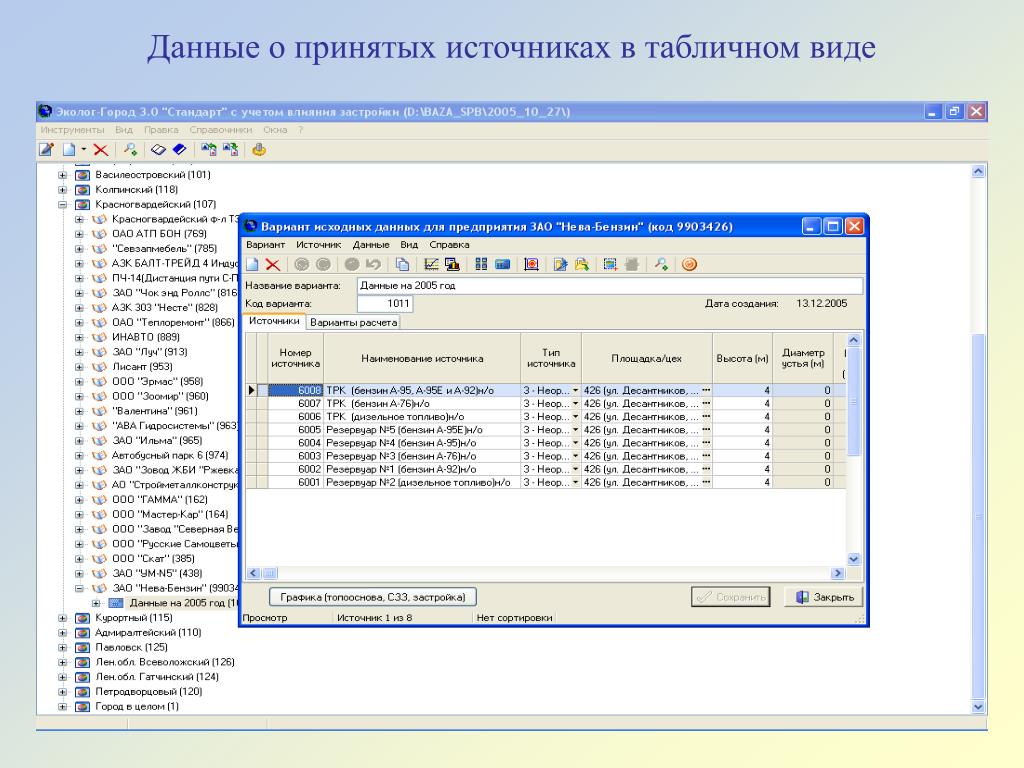

11. Данные о принятых источниках в табличном виде

12. Графическое представление принятых данных

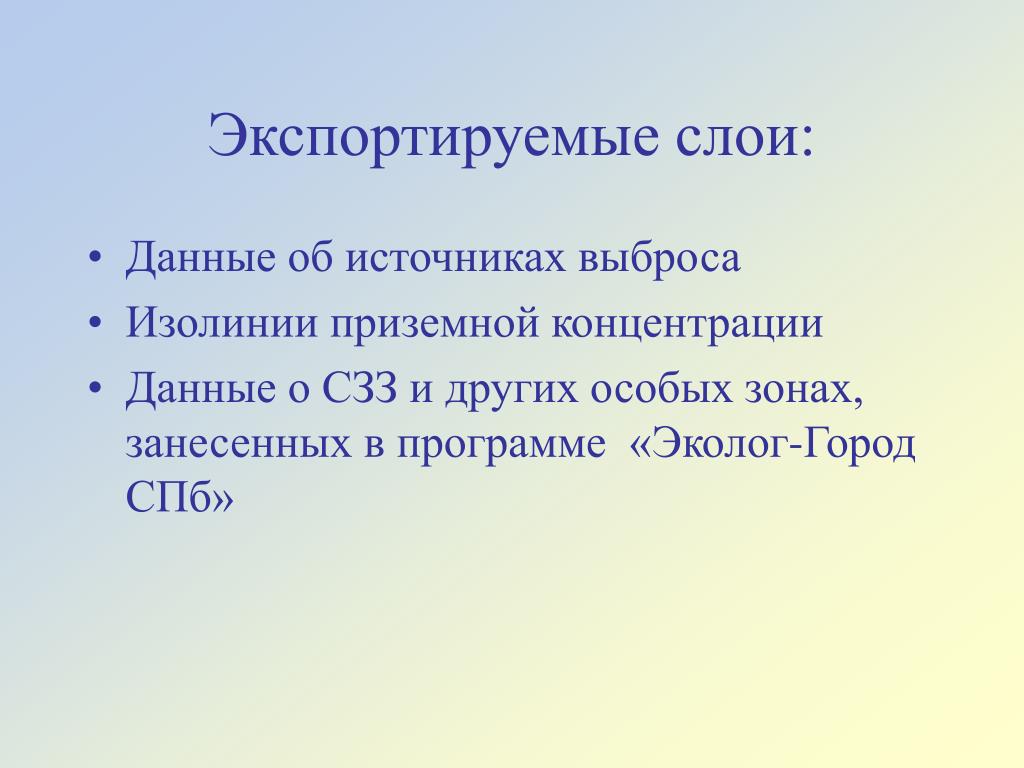

13. Экспортируемые слои: • Данные об источниках выброса • Изолинии приземной концентрации • Данные о СЗЗ и других особых зонах, занесенных в программе «Эколог-Город СПб»

14. Экспортв файл Shp, пример работы:

15. Экспорт равномерной сети значений, полученных в результате расчета в табличной форме, в формат dbf

16. Копирование условий расчета позволяет сократить время подготовки данных для нового варианта расчета

17. Дополнительные условия позволяет включить в новый вариант расчета предприятия определенного района (отрасли)

18. Добавление предприятия в вариант расчета позволяет включить в уже сформированную вариант расчета новые данные

19. Формы отчетов. Всего программа формирует 10 форм текстовых отчетов, в том числе статистических Формы отчетов согласованы с НИИ «Атмосфера»

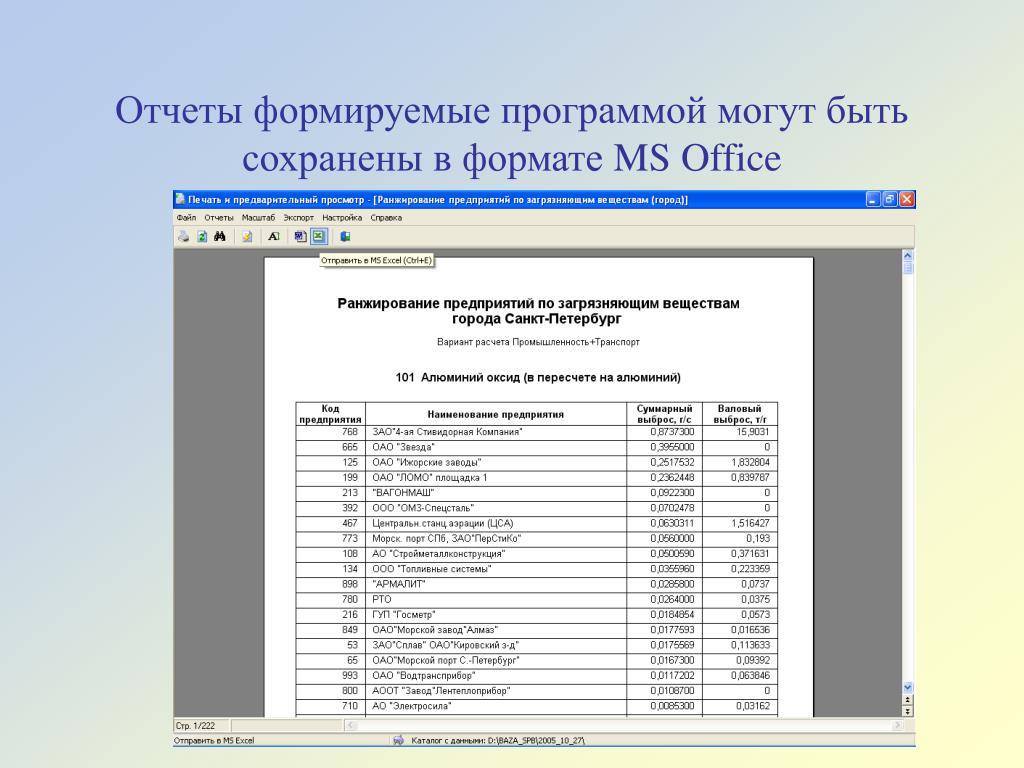

20. Отчеты формируемые программой могут быть сохранены в формате MS Office

21. Возможностиоценки качества атмосферного воздуха • Расчет максимально-разовых концентраций • Расчет средних концентраций • Расчетный блок «Норма» • Расчет рисков здоровью населения

22. Расчет приземных концентраций.

23. Занесение, при необходимости, фоновых концентраций на постах

24. Возможность учета фоновых концентраций при расчете

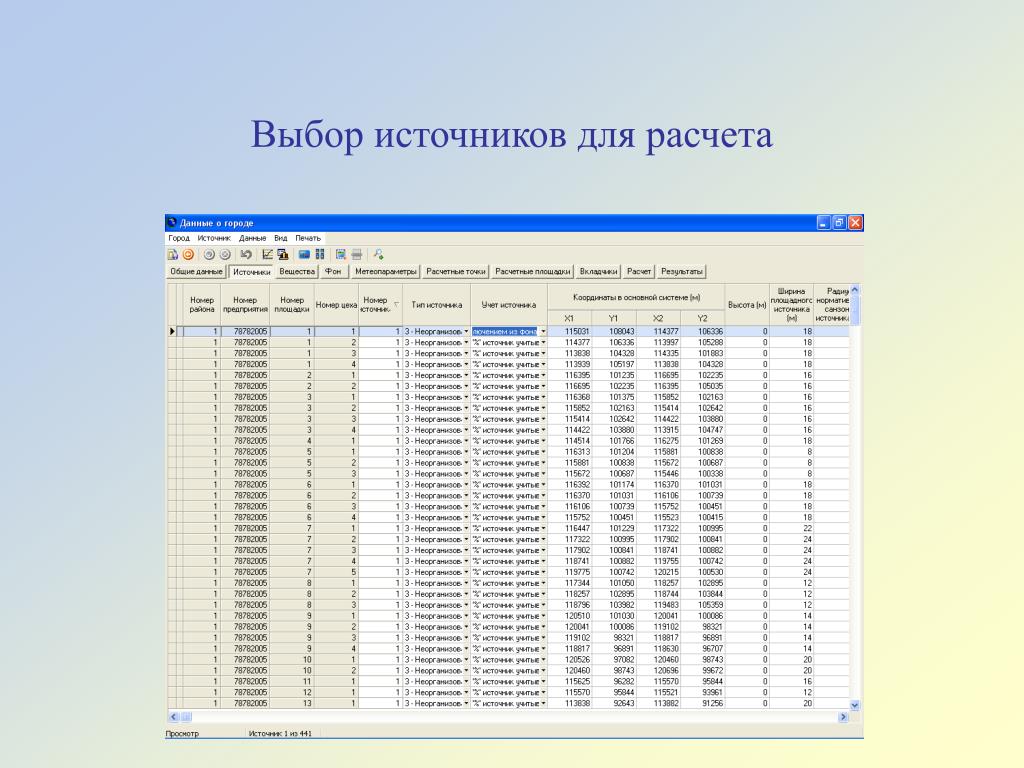

25. Выбор источников для расчета

26. Различные способы учета источников при расчете

27. Выбор расчетных площадок.Задание на вклады.

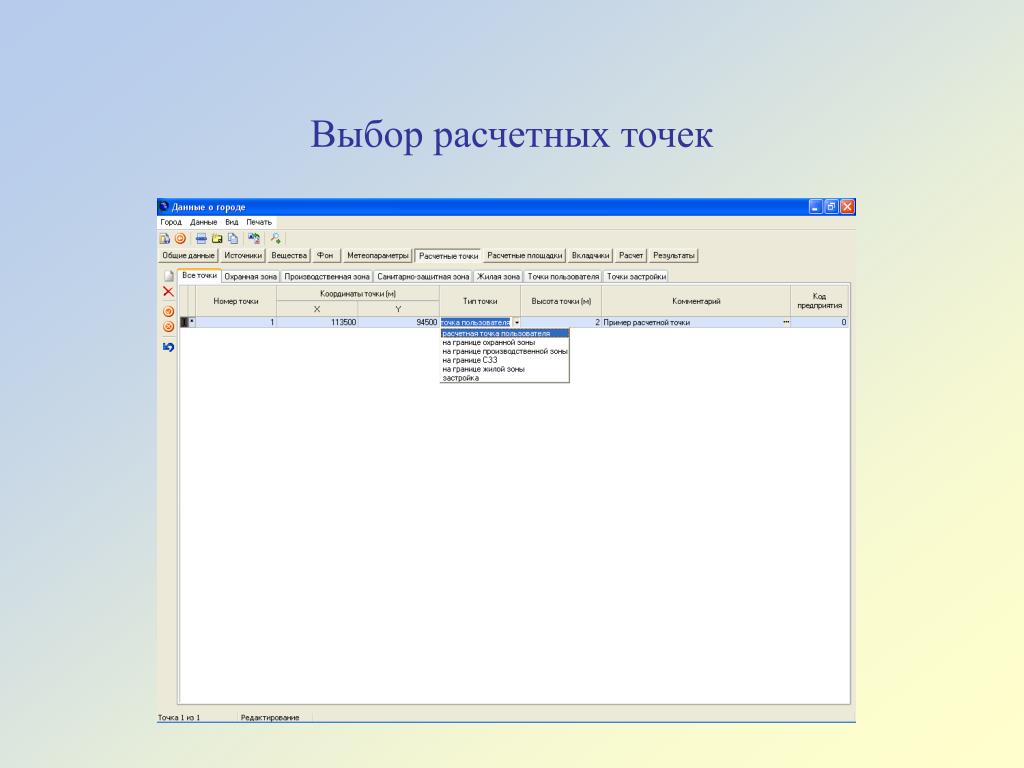

28. Выбор расчетных точек

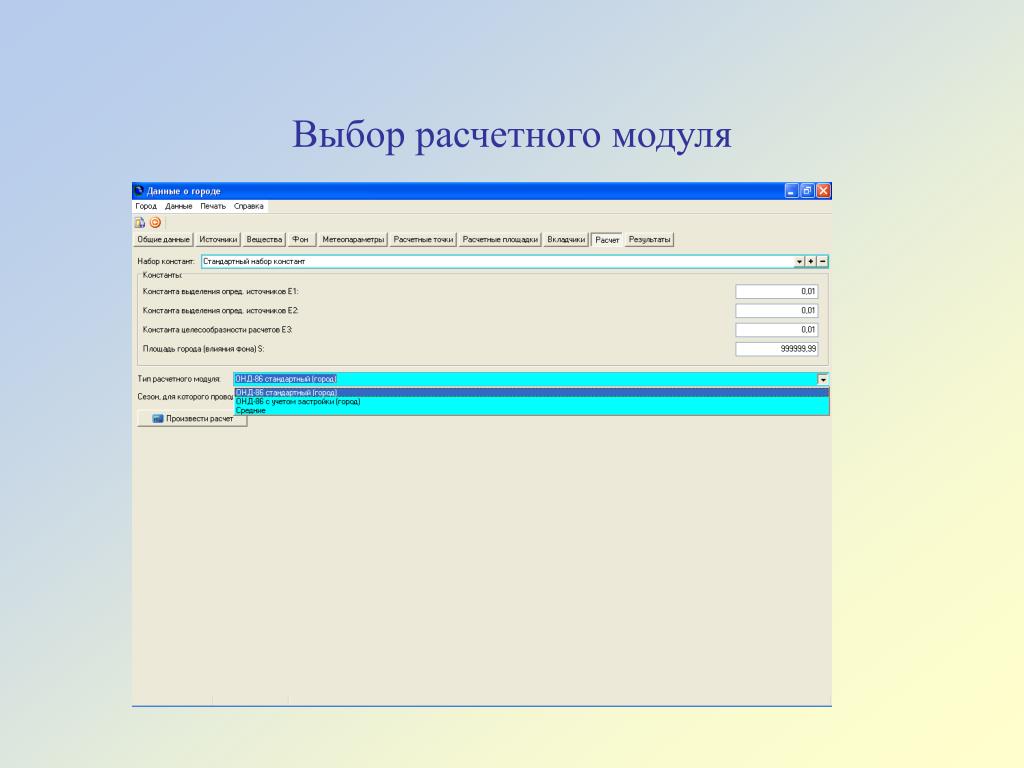

29. Выбор расчетного модуля

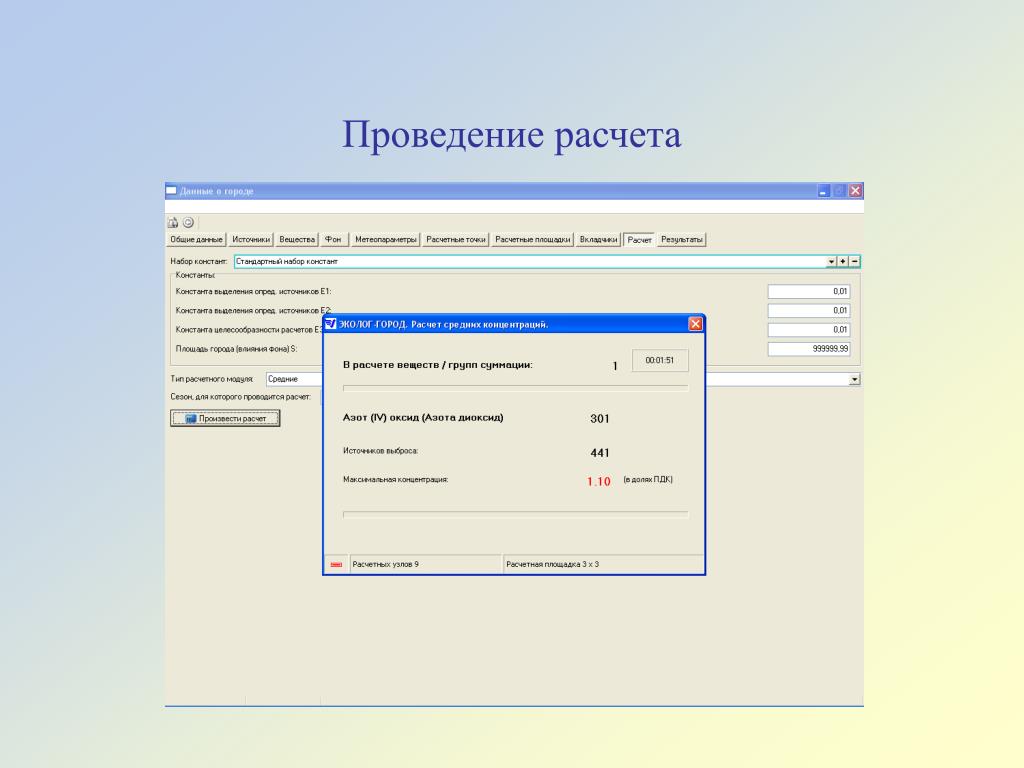

30. Проведение расчета

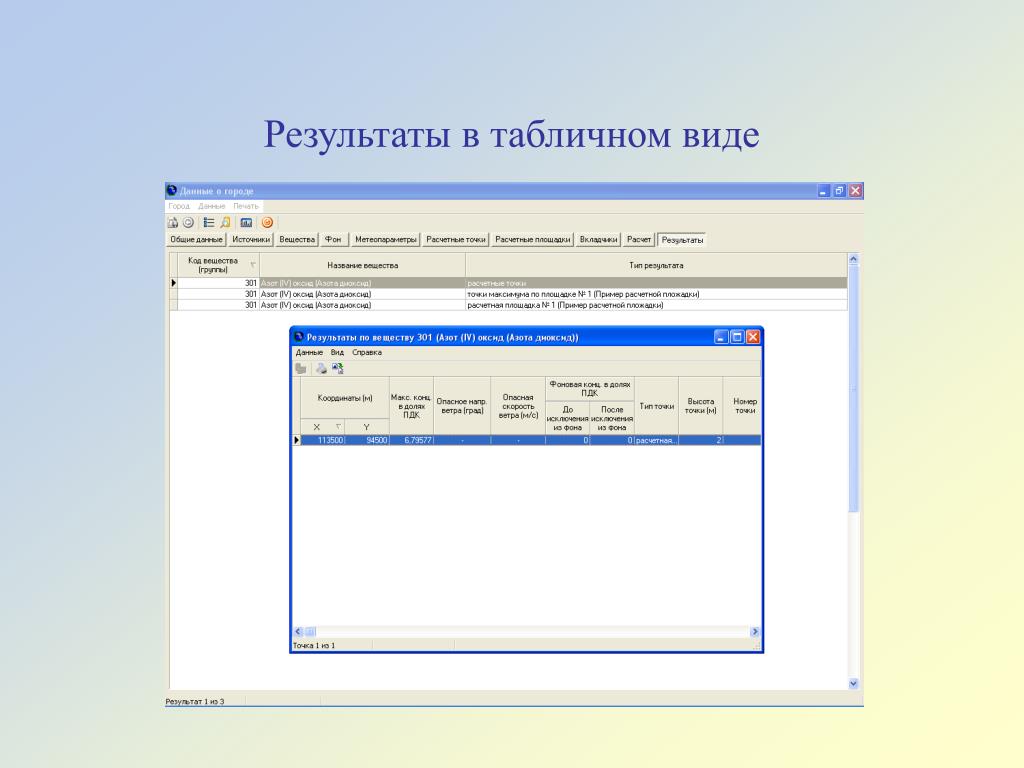

31. Результаты в табличном виде

32. Точки максимума и вкладчики в концентрацию

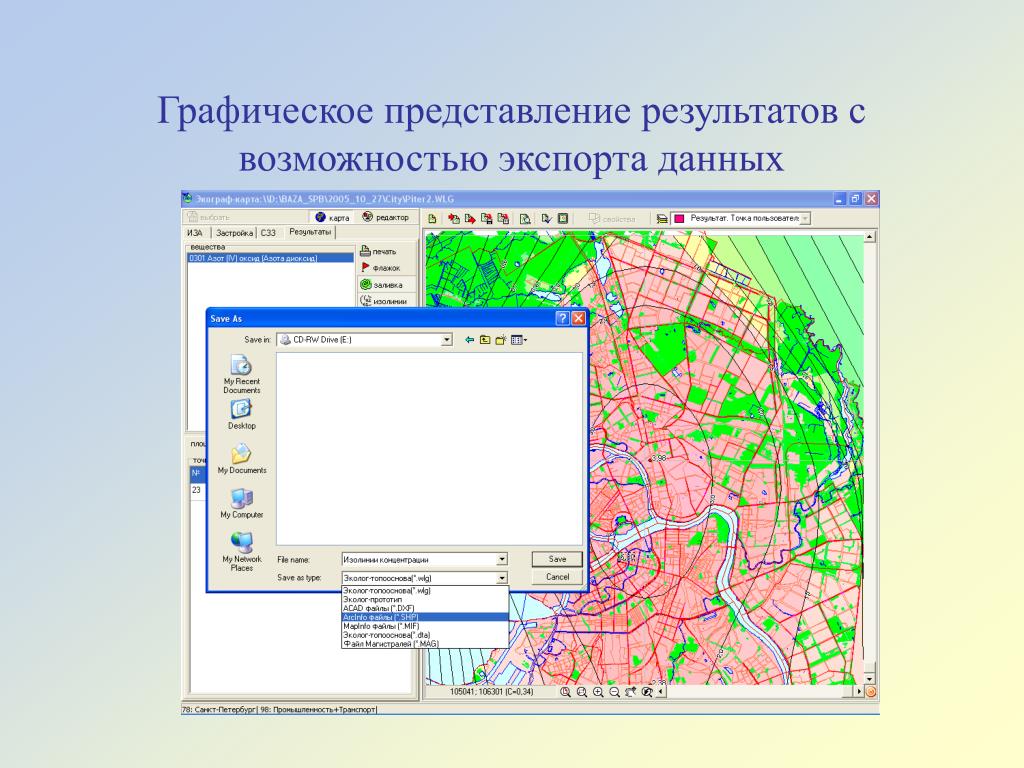

33. Графическое представление результатов с возможностью экспорта данных

35. II. Новые возможностиоценки качества атмосферного воздухаРасчетный блок «Норма»

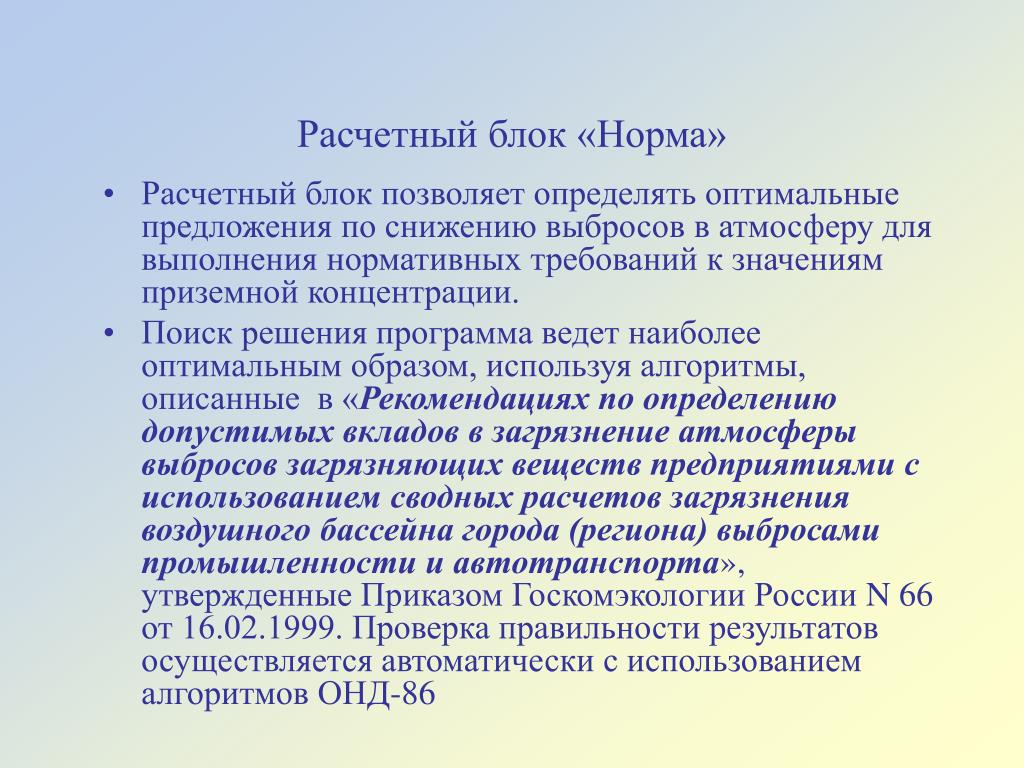

36. Расчетный блок «Норма» • Расчетный блок позволяет определять оптимальные предложения по снижению выбросов в атмосферу для выполнения нормативных требований к значениям приземной концентрации. • Поиск решения программа ведет наиболее оптимальным образом, используя алгоритмы, описанные в «Рекомендациях по определению допустимых вкладов в загрязнение атмосферы выбросов загрязняющих веществ предприятиями с использованием сводных расчетов загрязнения воздушного бассейна города (региона) выбросами промышленности и автотранспорта», утвержденные Приказом Госкомэкологии России N 66 от 16.02.1999. Проверка правильности результатов осуществляется автоматически с использованием алгоритмов ОНД-86

37. Новая графа «процент изменения выброса» позволяет задать величину максимально возможного снижения выброса веществана источнике (в процентах).

38. Дополнительная графа «приоритет источника» позволяет учесть относительную «трудоемкость» снижения выброса на источнике. При поиске решения достижения заданной приземной концентрации, снижение выбросов, по возможности, происходит на источниках с наиболее низким значением приоритета.

39. Для проведения расчета оптимального снижения выбросов (нормирования предприятия) необходимо сформировать стандартным образом задание на расчет указав в качестве расчетных областей (расчетных точек) те, где необходимо обеспечить указанную Вами допустимую приземную концентрацию. В качестве таковых, например, могут быть заданы точки на границе СЗЗ или жилой зоны

40. При проведении расчета «нормирования предприятия», для каждого вещества определяется максимальная приземная концентрация на существующее положение (без снижения выбросов) и определяются оптимальные снижения выбросов источников для достижения ее допустимого значения.

41. По окончании расчета автоматически формируется документ «Предложения по уменьшению выбросов» содержащий предложения по снижению выбросов источников по каждому рассчитанному веществу, с учетом возможного процента изменения выбросов и приоритета источников. Дополнительно выводится информация о суммарном выбросе источников и максимальной концентрация по каждой площадке предприятия. При снижении выбросов источников до указанной величины гарантируется, что приземная концентрация не превысит допустимый уровень (в процессе расчета автоматически производится проверка по алгоритмам ОНД-86).

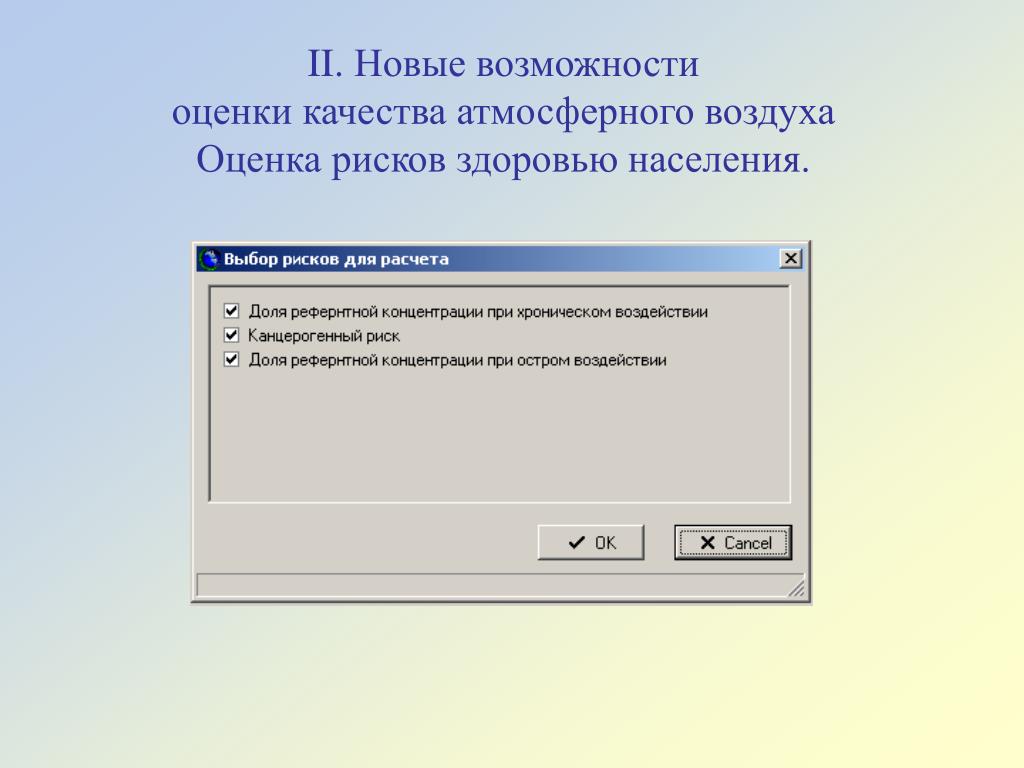

44. II. Новые возможностиоценки качества атмосферного воздухаОценка рисков здоровью населения.

45. Расчетный блок оценки риска воздействия загрязнения атмосферы на здоровье населения • основан на документе «Руководство по оценке риска для здоровья населения при воздействии химических веществ, загрязняющих окружающую среду». Р 2.1.10.1920-04 и других публикациях • При расчете оценки риска используются результаты расчетов средних (максимально-разовых) концентраций

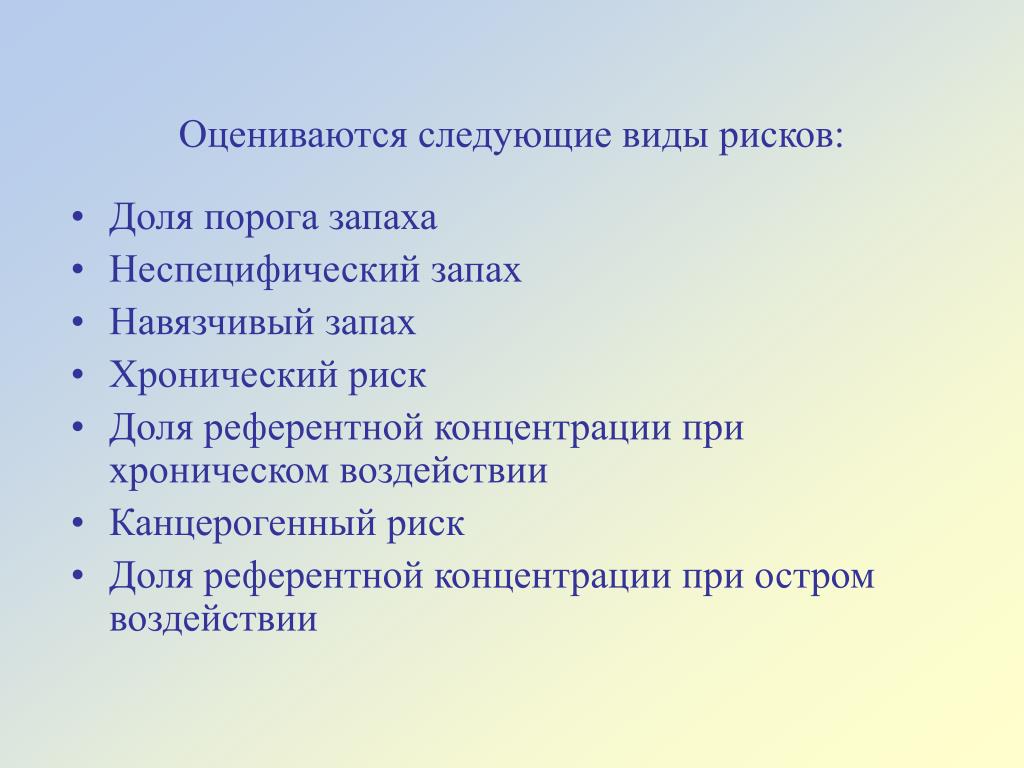

46. Оцениваются следующие виды рисков: • Доля порога запаха • Неспецифический запах • Навязчивый запах • Хронический риск • Доля референтной концентрации при хроническом воздействии • Канцерогенный риск • Доля референтной концентрации при остром воздействии

47. Справочник веществ «Эколог-Город» содержит дополнительную нормативную информацию для расчета рисков

48. После проведения расчетов максимальных приземных концентраций можно рассчитать

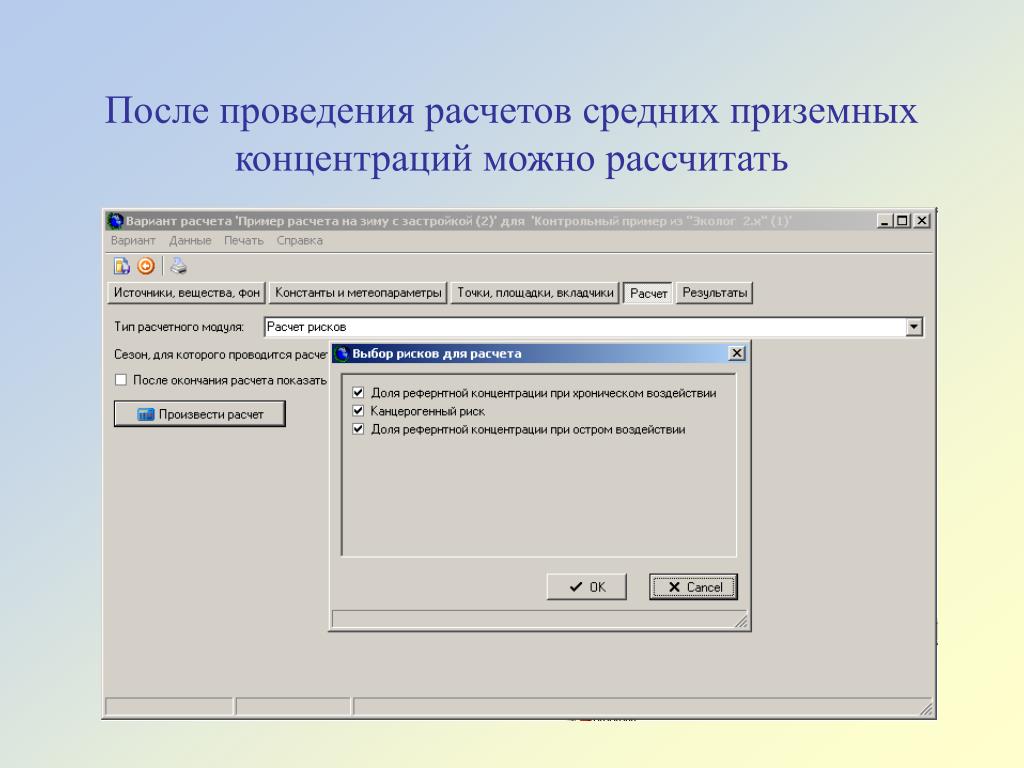

49. После проведения расчетов средних приземных концентраций можно рассчитать

50. Результаты расчетов рисков представлены в стандартной форме
