九年级物理中考总复习 —— 电学专题一

九年级物理中考总复习 —— 电学专题一. 元坑中学吴瑜英. 一、复习串联电路、并联电路的特点、公式 二、串联电路特点、公式的应用 三、并联电路特点、公式的应用. R 1. R 2. 一、复习串联电路、并联电路的特点、公式：. 二、串联电路特点、公式的应用. I 1 =0.3A U 1 = R 1 =20 Ω. I 2 = U 2 = R 2 =10 Ω. 例一、如图 1-1 所示，在串联电路中， R1 的电阻为 20Ω 、通过 R1 的电流为 0.3A ， R2 的电阻为 10Ω 。

marsden-duffy
Download Presentation

九年级物理中考总复习 —— 电学专题一

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

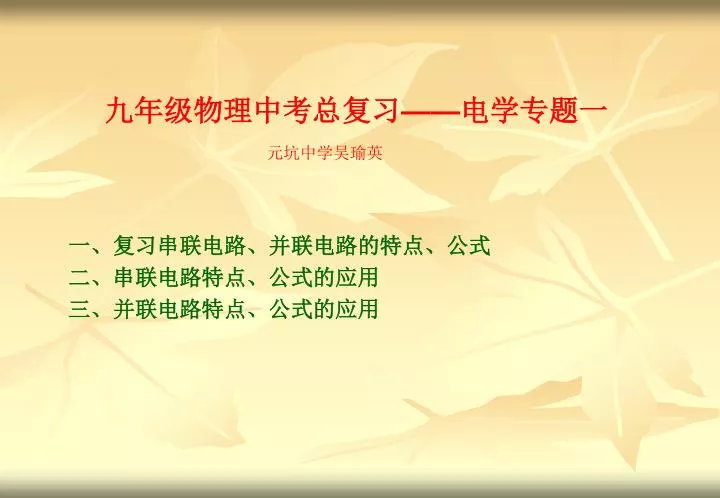

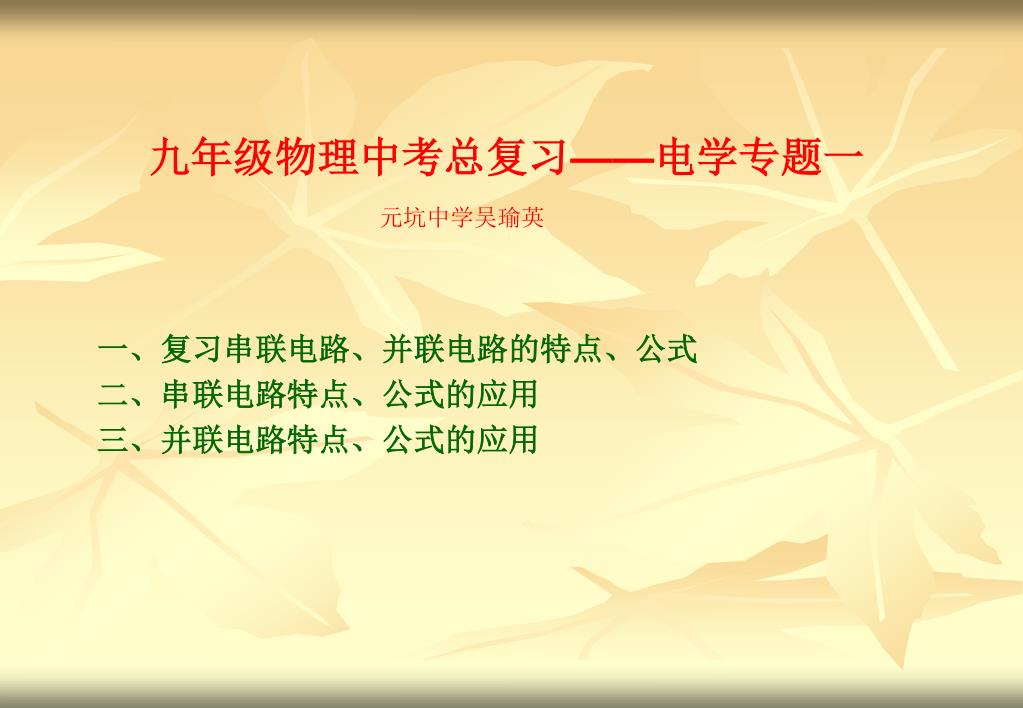

  1. 九年级物理中考总复习——电学专题一 元坑中学吴瑜英 一、复习串联电路、并联电路的特点、公式 二、串联电路特点、公式的应用 三、并联电路特点、公式的应用

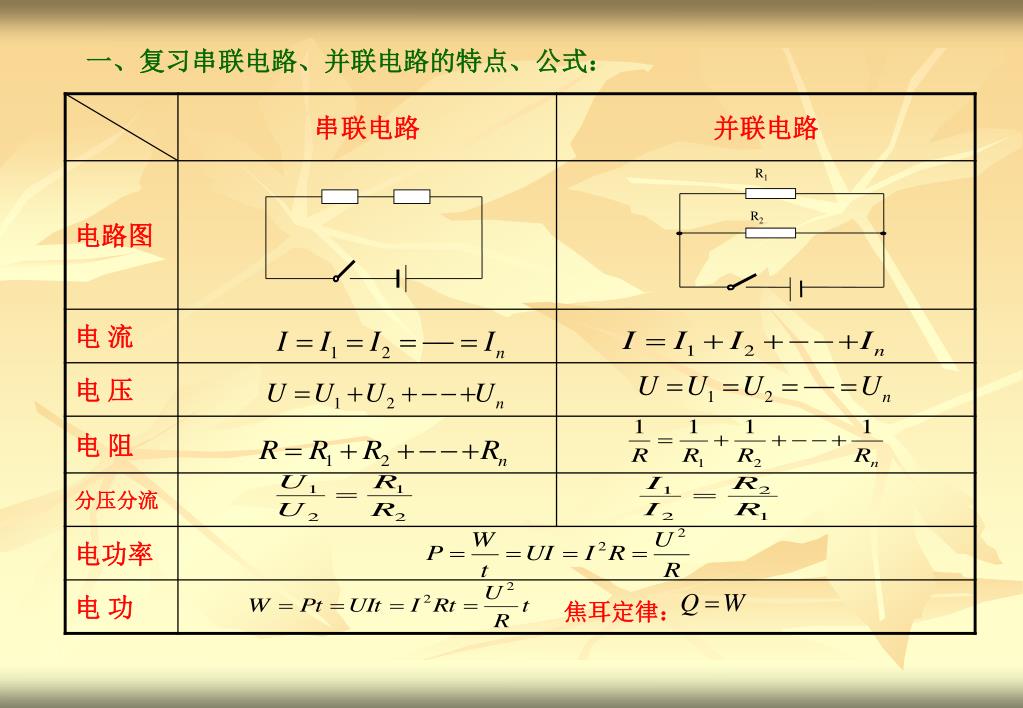

  2. R1 R2 一、复习串联电路、并联电路的特点、公式：

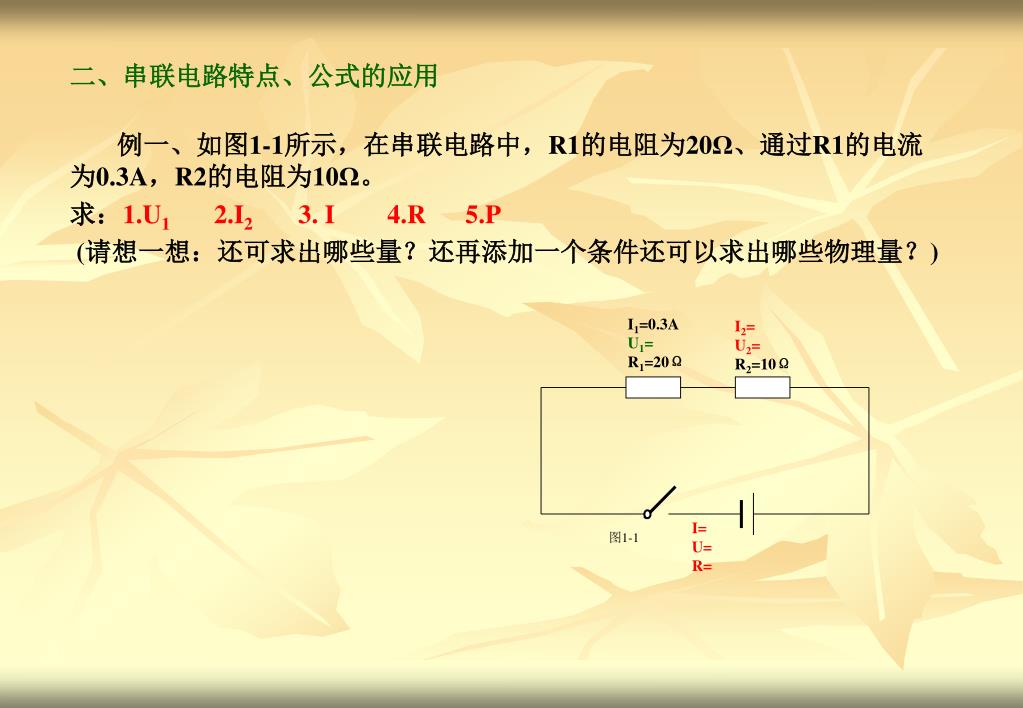

  3. 二、串联电路特点、公式的应用 I1=0.3A U1= R1=20Ω I2= U2= R2=10Ω 例一、如图1-1所示，在串联电路中，R1的电阻为20Ω、通过R1的电流为0.3A，R2的电阻为10Ω。 求：1.U1 2.I2 3. I 4.R 5.P (请想一想：还可求出哪些量？还再添加一个条件还可以求出哪些物理量？) I= U= R= 图1-1

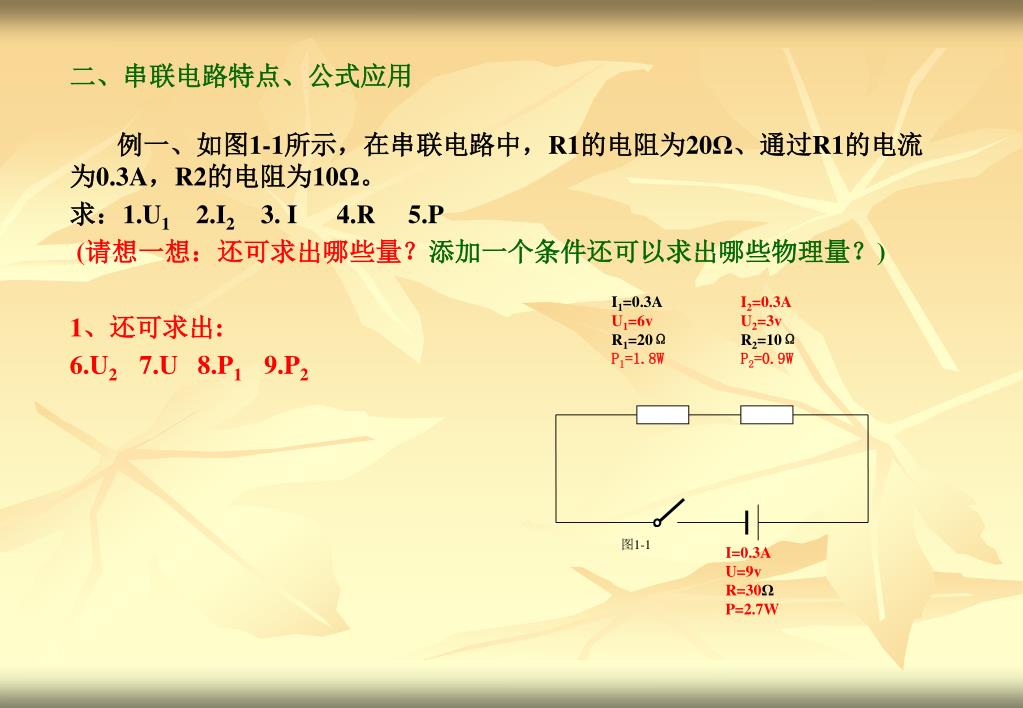

  4. 二、串联电路特点、公式应用 I1=0.3A U1=6v R1=20Ω P1=1.8W I2=0.3A U2=3v R2=10Ω P2=0.9W 例一、如图1-1所示，在串联电路中，R1的电阻为20Ω、通过R1的电流为0.3A，R2的电阻为10Ω。 求：1.U1 2.I2 3. I 4.R 5.P (请想一想：还可求出哪些量？添加一个条件还可以求出哪些物理量？) 1、还可求出: 6.U2 7.U 8.P1 9.P2 图1-1 I=0.3A U=9v R=30Ω P=2.7W

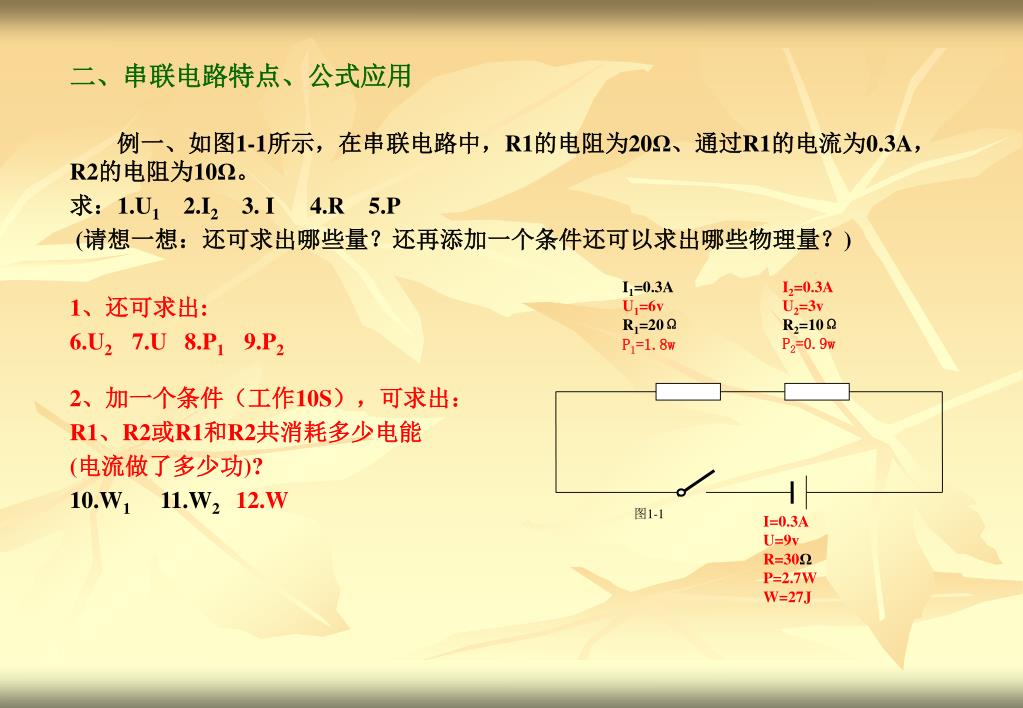

  5. I1=0.3A U1=6v R1=20Ω P1=1.8w I2=0.3A U2=3v R2=10Ω P2=0.9w 图1-1 I=0.3A U=9v R=30Ω P=2.7W W=27J 二、串联电路特点、公式应用 例一、如图1-1所示，在串联电路中，R1的电阻为20Ω、通过R1的电流为0.3A，R2的电阻为10Ω。 求：1.U1 2.I2 3. I 4.R 5.P (请想一想：还可求出哪些量？还再添加一个条件还可以求出哪些物理量？) 1、还可求出: 6.U2 7.U 8.P1 9.P2 2、加一个条件（工作10S），可求出： R1、R2或R1和R2共消耗多少电能 (电流做了多少功)? 10.W1 11.W2 12.W

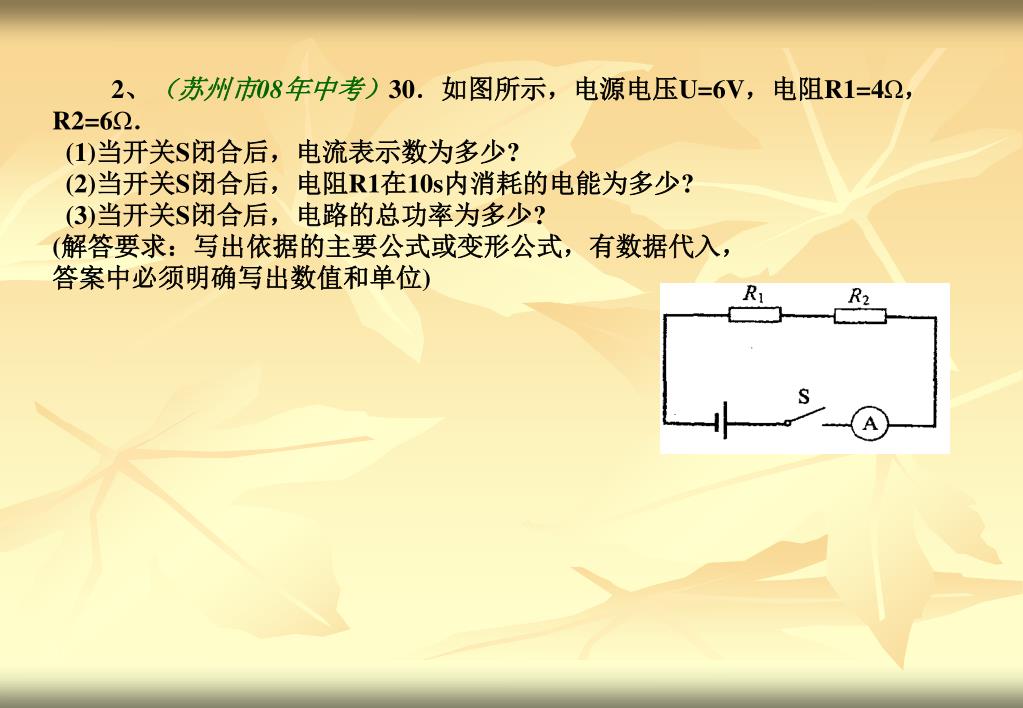

  6. 2、（苏州市08年中考）30．如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω．(1)当开关S闭合后，电流表示数为多少? (2)当开关S闭合后，电阻R1在10s内消耗的电能为多少? (3)当开关S闭合后，电路的总功率为多少?(解答要求：写出依据的主要公式或变形公式，有数据代入，答案中必须明确写出数值和单位)

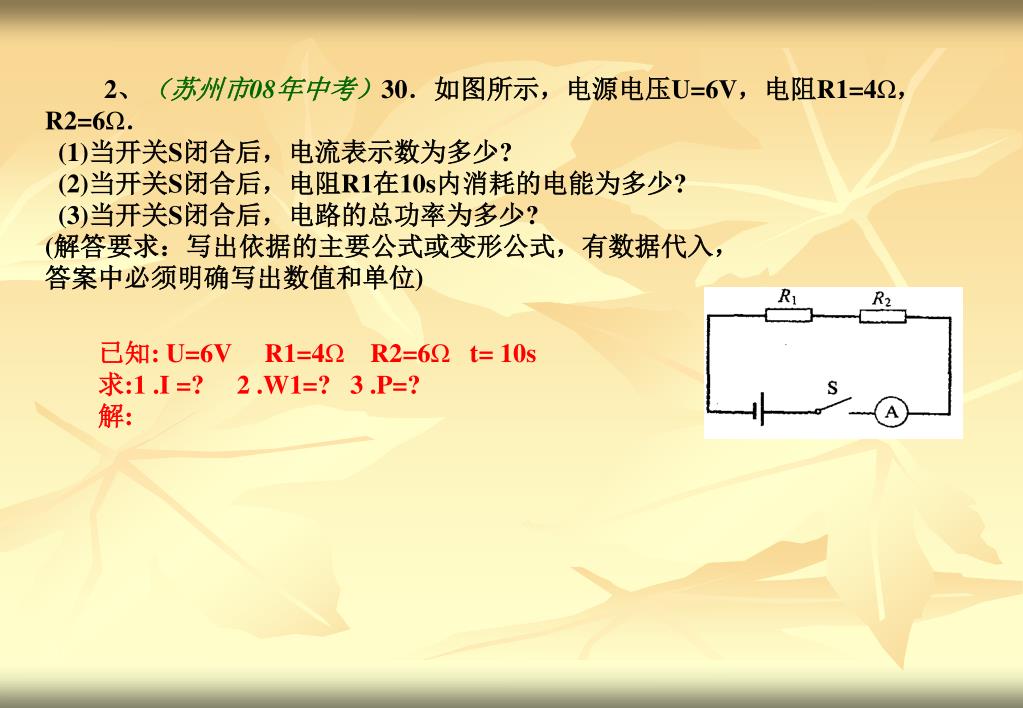

  7. 2、（苏州市08年中考）30．如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω．(1)当开关S闭合后，电流表示数为多少? (2)当开关S闭合后，电阻R1在10s内消耗的电能为多少? (3)当开关S闭合后，电路的总功率为多少?(解答要求：写出依据的主要公式或变形公式，有数据代入，答案中必须明确写出数值和单位) 已知: U=6V R1=4Ω R2=6Ω t=10s 求:1 .I =? 2 .W1=? 3 .P=? 解:

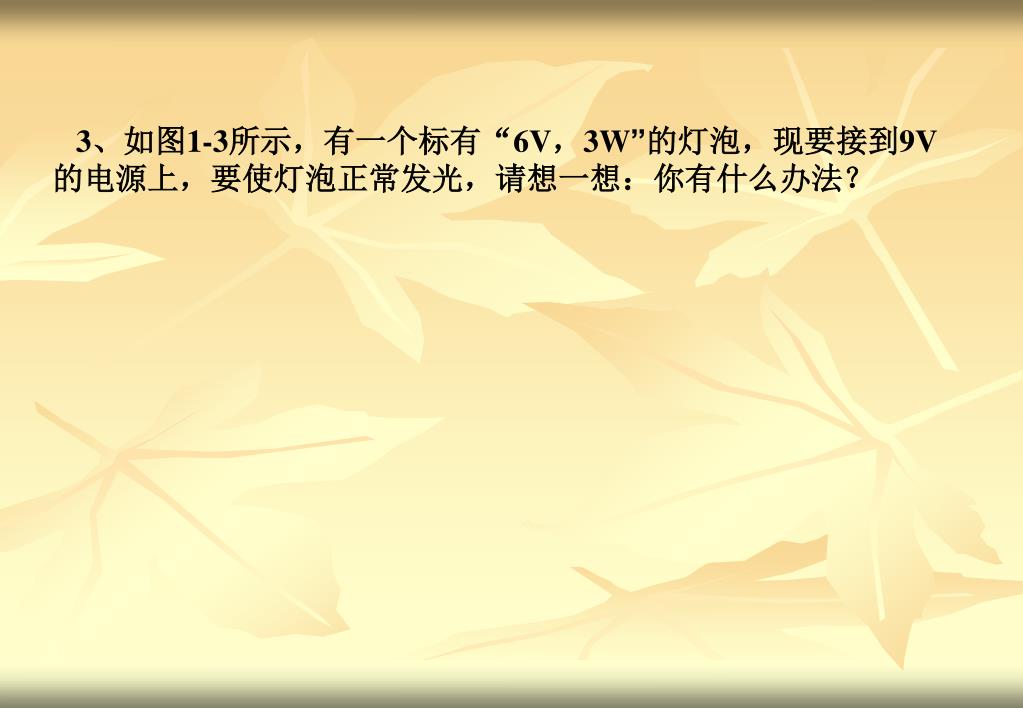

  8. 3、如图1-3所示，有一个标有“6V，3W”的灯泡，现要接到9V的电源上，要使灯泡正常发光，请想一想：你有什么办法？3、如图1-3所示，有一个标有“6V，3W”的灯泡，现要接到9V的电源上，要使灯泡正常发光，请想一想：你有什么办法？

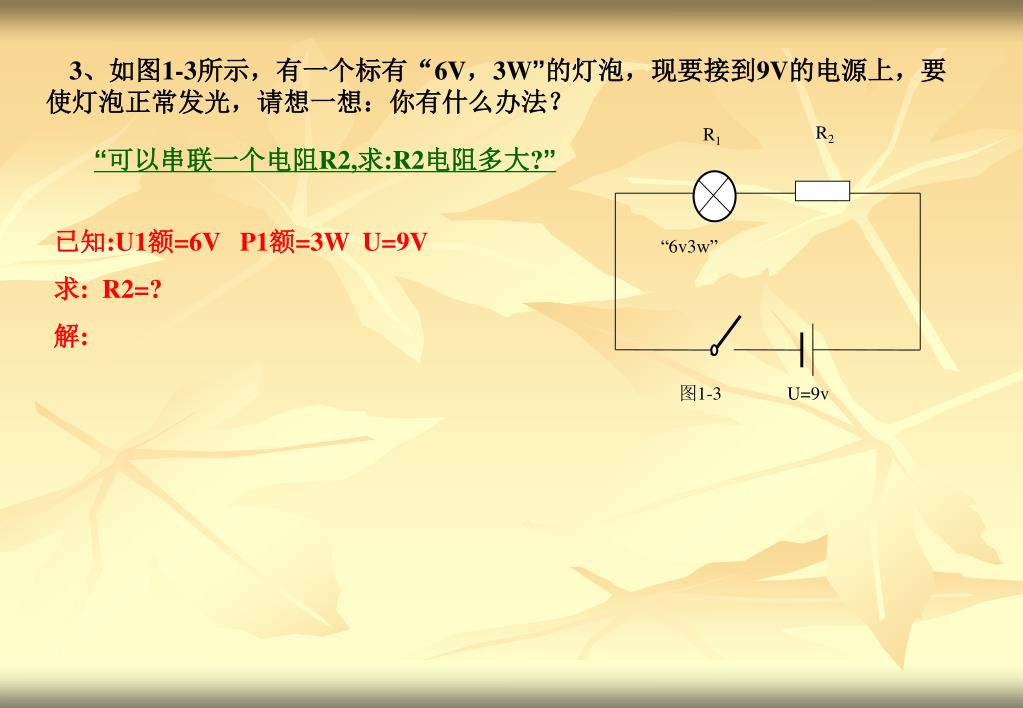

  9. R2 R1 “6v3w” 图1-3 U=9v 3、如图1-3所示，有一个标有“6V，3W”的灯泡，现要接到9V的电源上，要使灯泡正常发光，请想一想：你有什么办法？ “可以串联一个电阻R2,求:R2电阻多大?” 已知:U1额=6V P1额=3W U=9V 求: R2=? 解:

  10. 评析：解题方法的分析、小结：

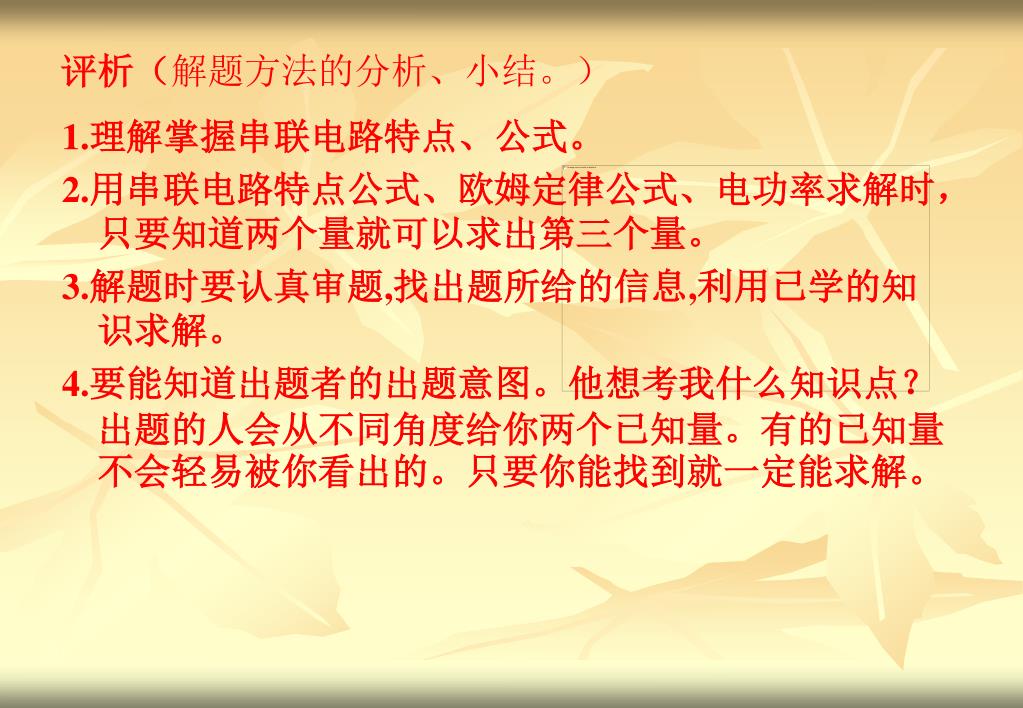

  11. 评析（解题方法的分析、小结。） 1.理解掌握串联电路特点、公式。 2.用串联电路特点公式、欧姆定律公式、电功率求解时，只要知道两个量就可以求出第三个量。 3.解题时要认真审题,找出题所给的信息,利用已学的知识求解。 4.要能知道出题者的出题意图。他想考我什么知识点？出题的人会从不同角度给你两个已知量。有的已知量不会轻易被你看出的。只要你能找到就一定能求解。

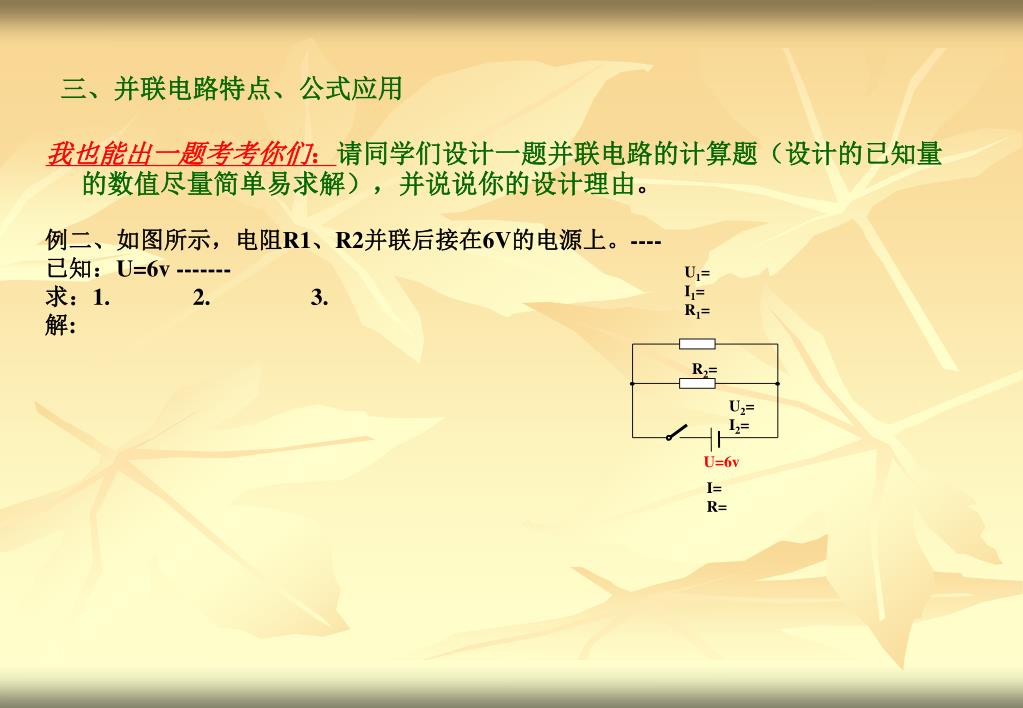

  12. 三、并联电路特点、公式应用 我也能出一题考考你们：请同学们设计一题并联电路的计算题（设计的已知量的数值尽量简单易求解），并说说你的设计理由。 例二、如图所示，电阻R1、R2并联后接在6V的电源上。---- 已知：U=6v ------- 求：1. 2. 3. 解: U1= I1= R1= R2= U2= I2= U=6v I= R=

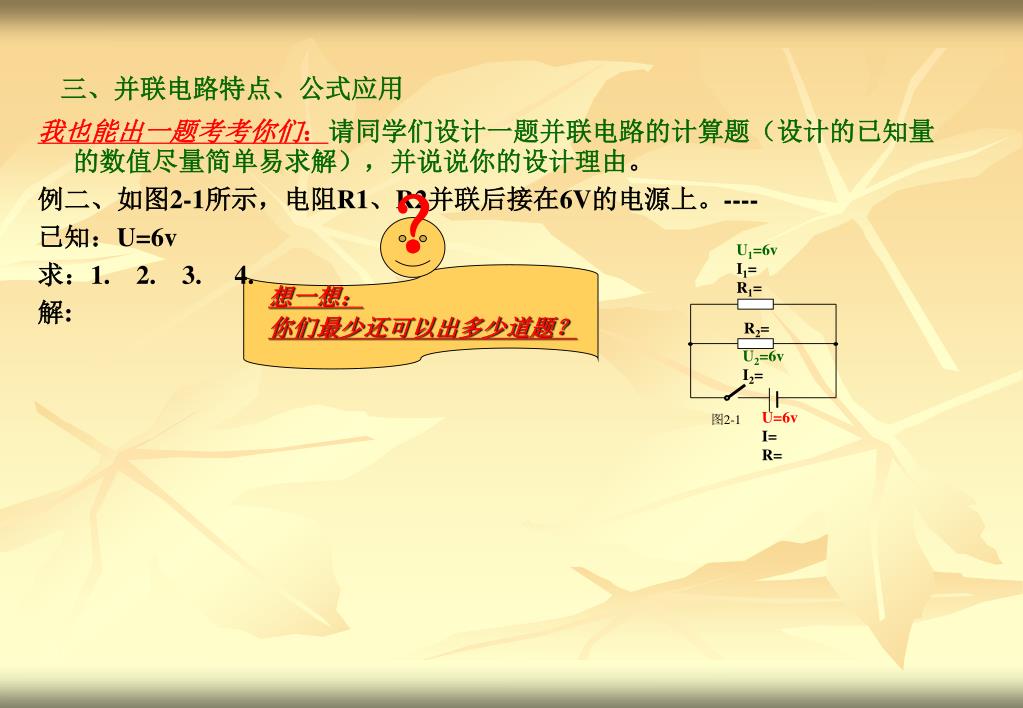

  13. U1=6v I1= R1= R2= U2=6v I2= U=6v I= R= 图2-1 三、并联电路特点、公式应用 我也能出一题考考你们：请同学们设计一题并联电路的计算题（设计的已知量的数值尽量简单易求解），并说说你的设计理由。 例二、如图2-1所示，电阻R1、R2并联后接在6V的电源上。---- 已知：U=6v 求：1. 2. 3. 4. 解: ？ 想一想： 你们最少还可以出多少道题？

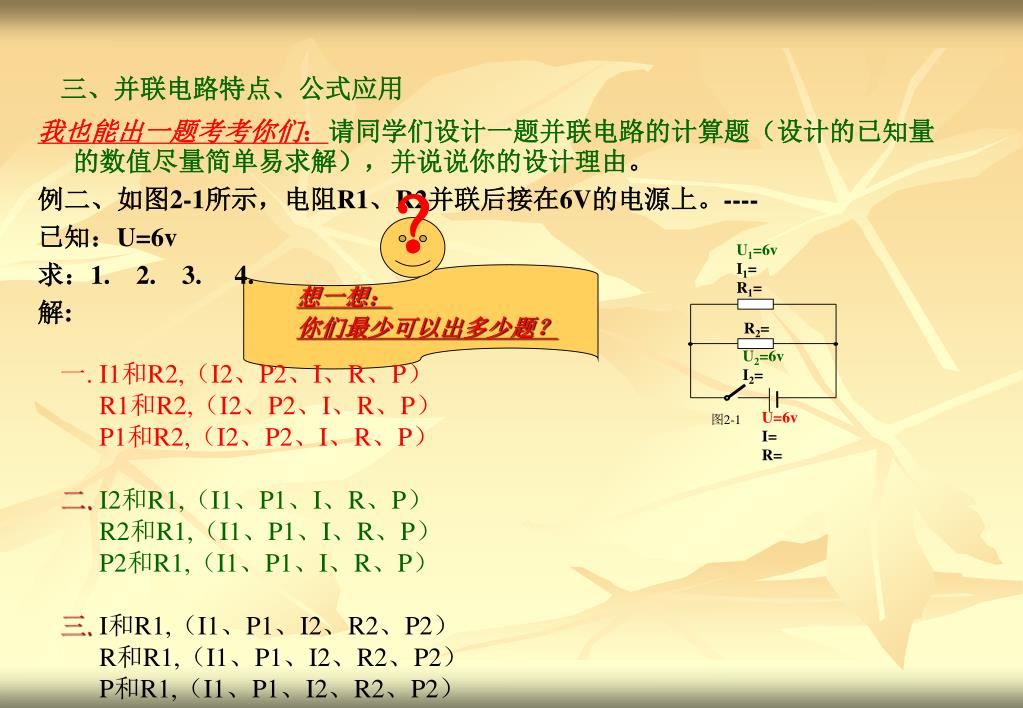

  14. U1=6v I1= R1= R2= U2=6v I2= U=6v I= R= 图2-1 三、并联电路特点、公式应用 我也能出一题考考你们：请同学们设计一题并联电路的计算题（设计的已知量的数值尽量简单易求解），并说说你的设计理由。 例二、如图2-1所示，电阻R1、R2并联后接在6V的电源上。---- 已知：U=6v 求：1. 2. 3. 4. 解: ？ 想一想： 你们最少可以出多少题？ 一. I1和R2,（I2、P2、I、R、P） R1和R2,（I2、P2、I、R、P） P1和R2,（I2、P2、I、R、P） 二. I2和R1,（I1、P1、I、R、P） R2和R1,（I1、P1、I、R、P） P2和R1,（I1、P1、I、R、P） 三. I和R1,（I1、P1、I2、R2、P2） R和R1,（I1、P1、I2、R2、P2） P和R1,（I1、P1、I2、R2、P2）

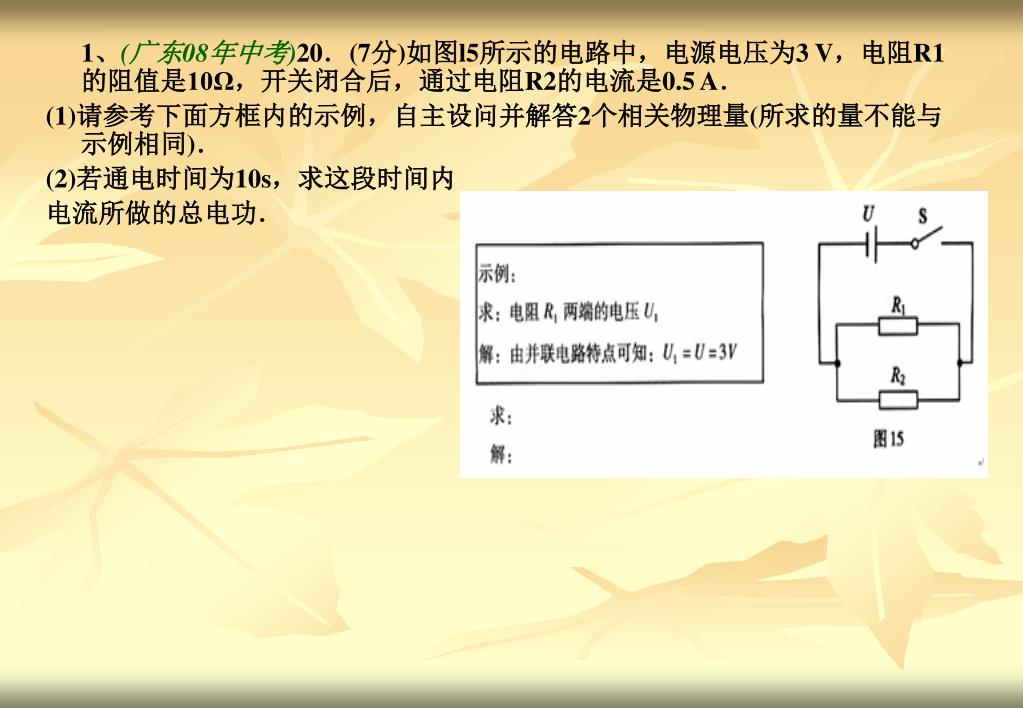

  15. 1、(广东08年中考)20．(7分)如图l5所示的电路中，电源电压为3 V，电阻R1的阻值是10Ω，开关闭合后，通过电阻R2的电流是0.5 A． (1)请参考下面方框内的示例，自主设问并解答2个相关物理量(所求的量不能与示例相同)． (2)若通电时间为10s，求这段时间内 电流所做的总电功．

  16. 1、(广东08年中考)20．(7分)如图l5所示的电路中，电源电压为3 V，电阻R1的阻值是10Ω，开关闭合后，通过电阻R2的电流是0.5 A． (1)请参考下面方框内的示例，自主设问并解答2个相关物理量(所求的量不能与示例相同)． (2)若通电时间为10s，求这段时间内 电流所做的总电功． 已知:U=3V R1=10Ω I2=0.5A t= 10s 求:1. U1=? (已解) 2. 3. 4.W=? 解:

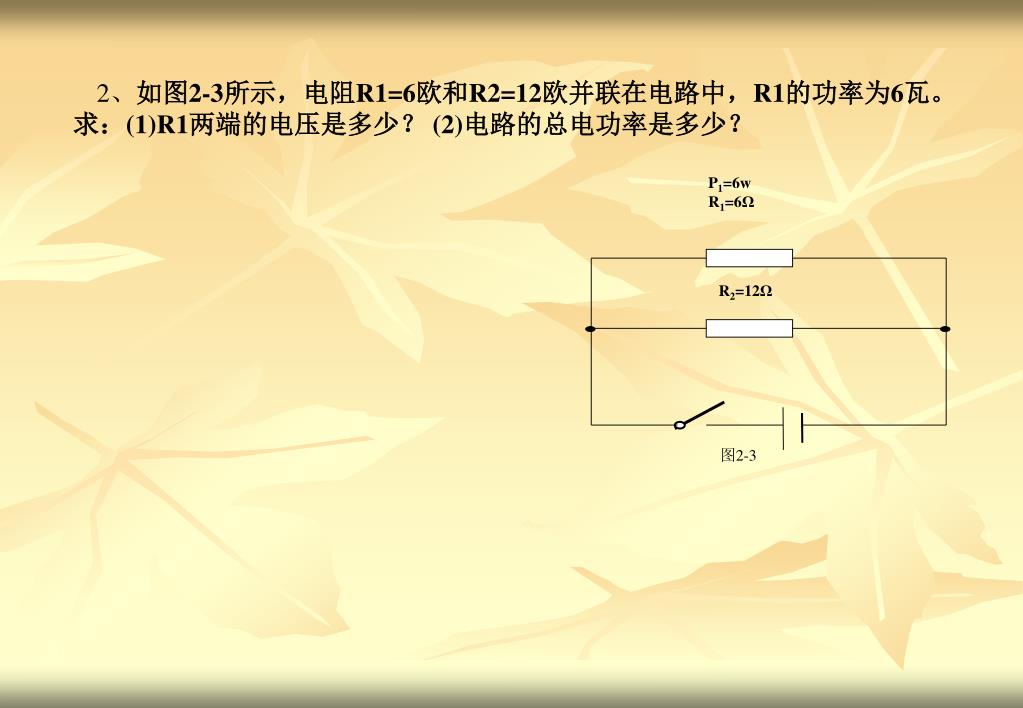

  17. P1=6w R1=6Ω R2=12Ω 图2-3 2、如图2-3所示，电阻R1=6欧和R2=12欧并联在电路中，R1的功率为6瓦。求：(1)R1两端的电压是多少？ (2)电路的总电功率是多少？

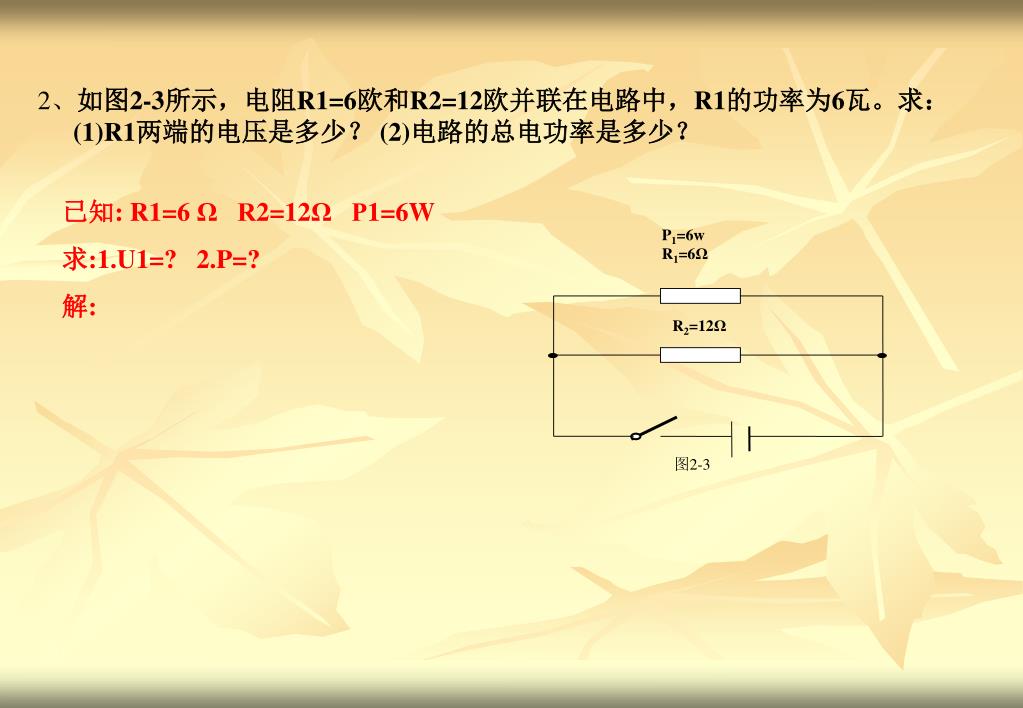

  18. P1=6w R1=6Ω R2=12Ω 图2-3 2、如图2-3所示，电阻R1=6欧和R2=12欧并联在电路中，R1的功率为6瓦。求：(1)R1两端的电压是多少？ (2)电路的总电功率是多少？ 已知: R1=6 Ω R2=12Ω P1=6W 求:1.U1=? 2.P=? 解:

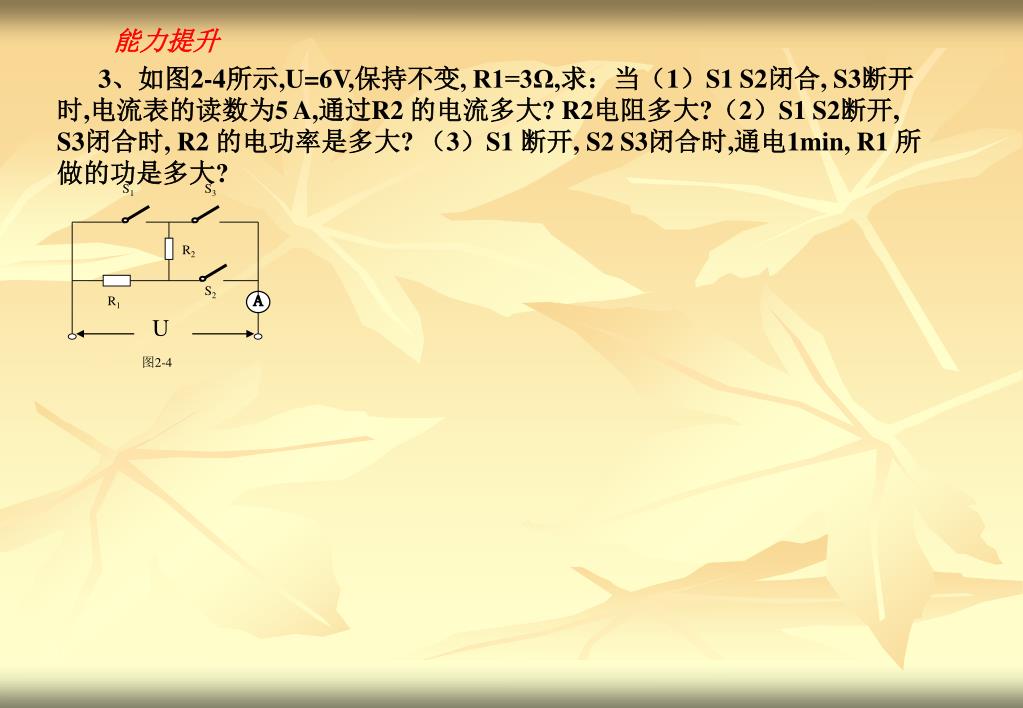

  19. S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大?

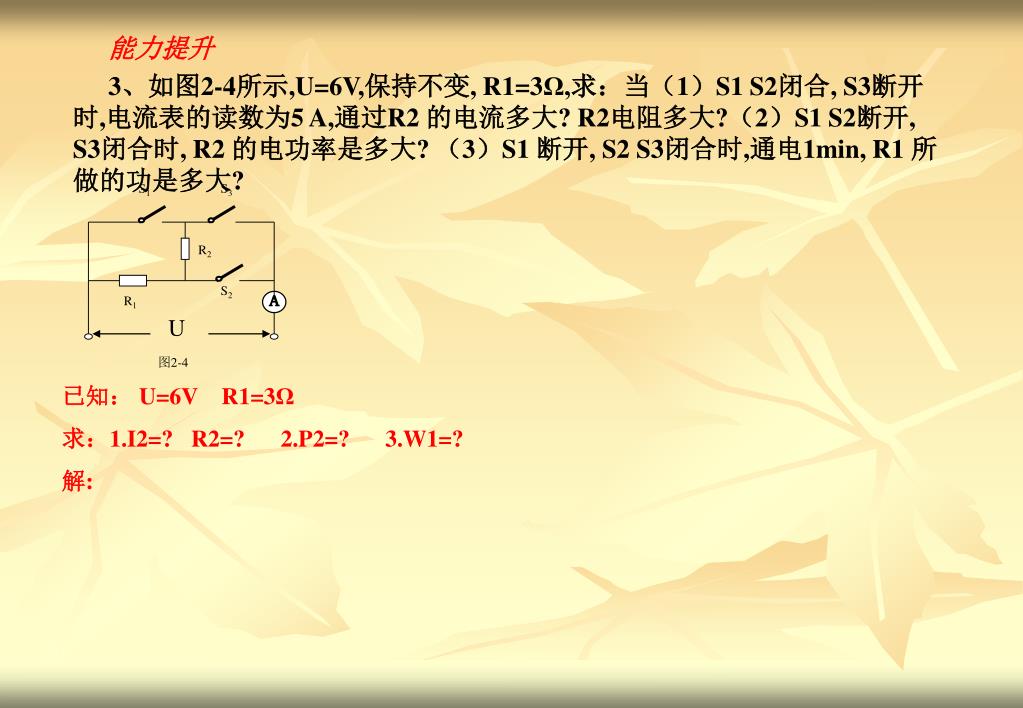

  20. S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解:

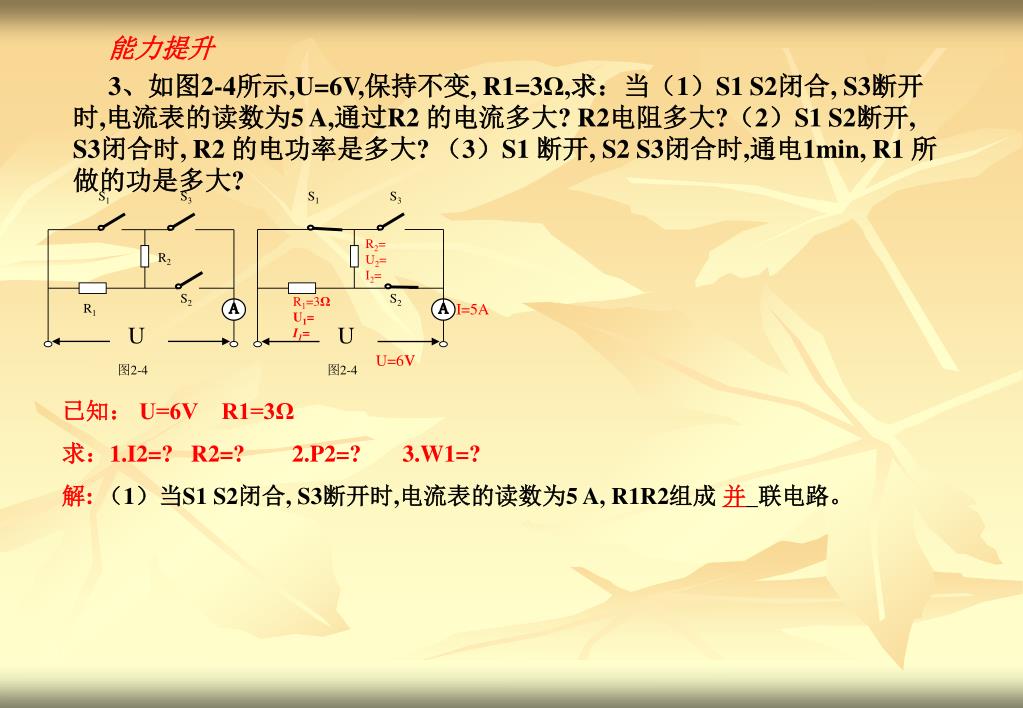

  21. S1 S3 R2= U2= I2= S2 R1=3Ω U1= I1= I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）当S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。

  22. S1 S3 R2= U2=6V I2= S2 R1=3Ω U1=6V I1= I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）当S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。

  23. S1 S3 R2= U2=6V I2= S2 R1=3Ω U1=6V I1=2A I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）当S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。

  24. S1 S3 R2= U2=6V I2=3A S2 R1=3Ω U1=6V I1=2A I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。

  25. S1 S3 R2=2Ω U2=6V I2=3A S2 R1=3Ω U1=6V I1=2A I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。

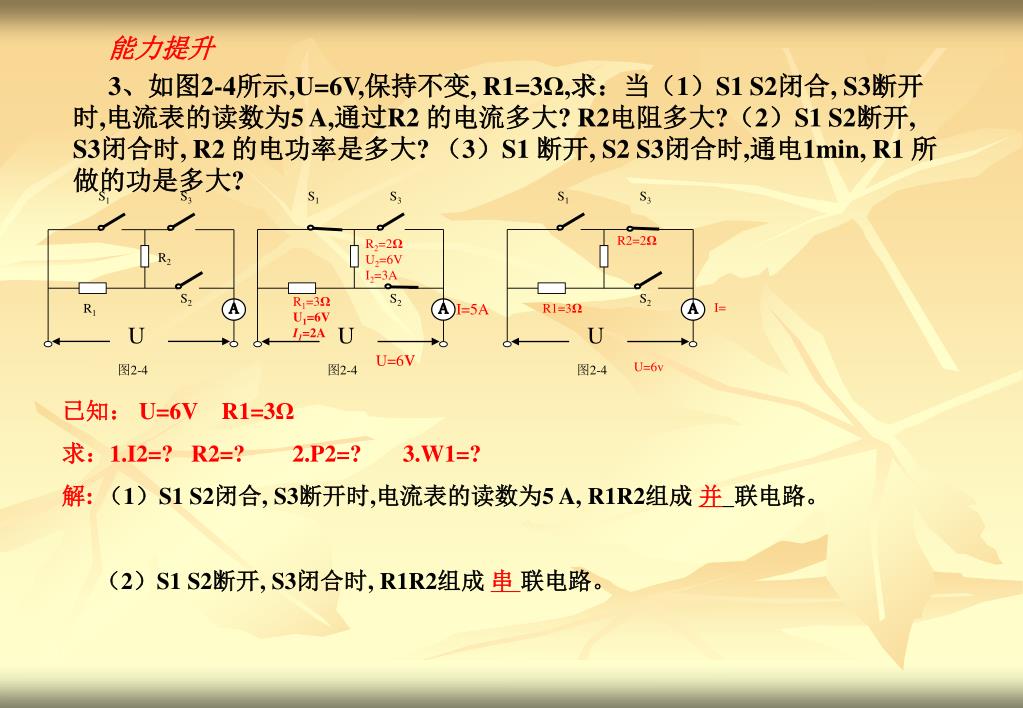

  26. S1 S3 R2=2Ω S2 I= R1=3Ω A U U=6v 图2-4 S1 S3 R2=2Ω U2=6V I2=3A S2 R1=3Ω U1=6V I1=2A I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。 （2）S1 S2断开, S3闭合时, R1R2组成 串 联电路。

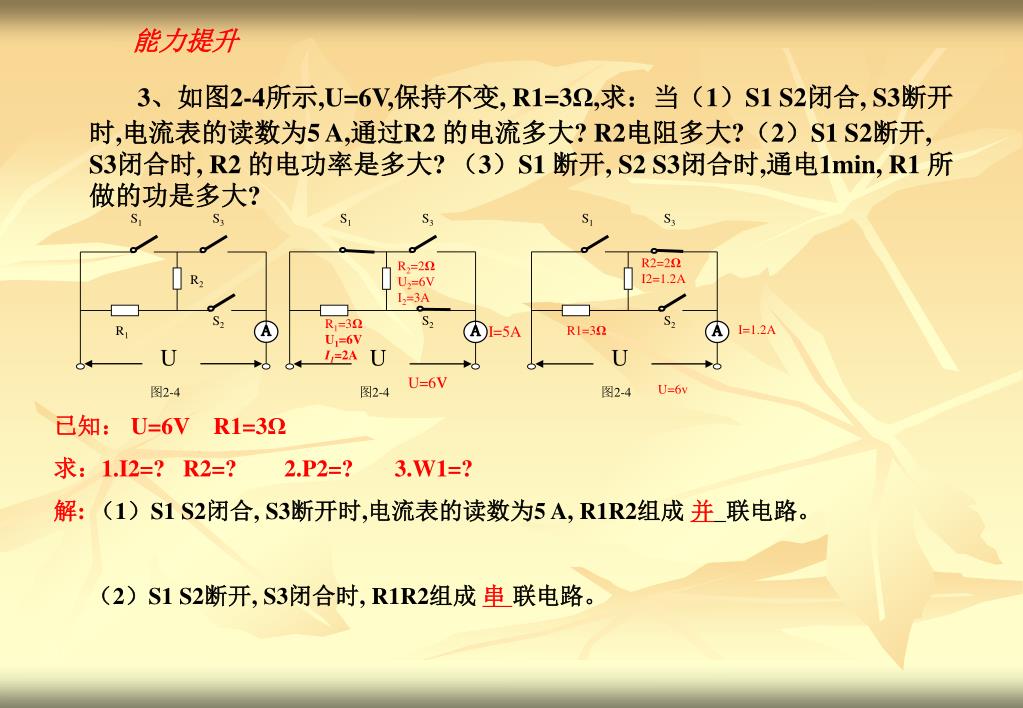

  27. S1 S3 R2=2Ω I2=1.2A S2 I=1.2A R1=3Ω A U U=6v 图2-4 S1 S3 R2=2Ω U2=6V I2=3A S2 R1=3Ω U1=6V I1=2A I=5A A U U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。 （2）S1 S2断开, S3闭合时, R1R2组成 串 联电路。

  28. S1 S3 R2=2Ω I2=1.2A S2 I=1.2A R1=3Ω A U U=6v 图2-4 S1 S3 S1 S3 R2=2Ω U2=6V I2=3A R2 S2 R1=3Ω U1=6V I1=2A I=5A A S2 U R1=3Ω t1=60s A U U=6v 图2-4 U=6v 图2-4 S1 S3 R2 S2 R1 U A 图2-4 能力提升 3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大? 已知： U=6V R1=3Ω 求：1.I2=? R2=? 2.P2=? 3.W1=? 解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A,R1R2组成 并联电路。 （2）S1 S2断开, S3闭合时, R1R2组成 串 联电路。 （3）S1 断开, S2 S3闭合时,通电1min, 电路为单电阻R1。

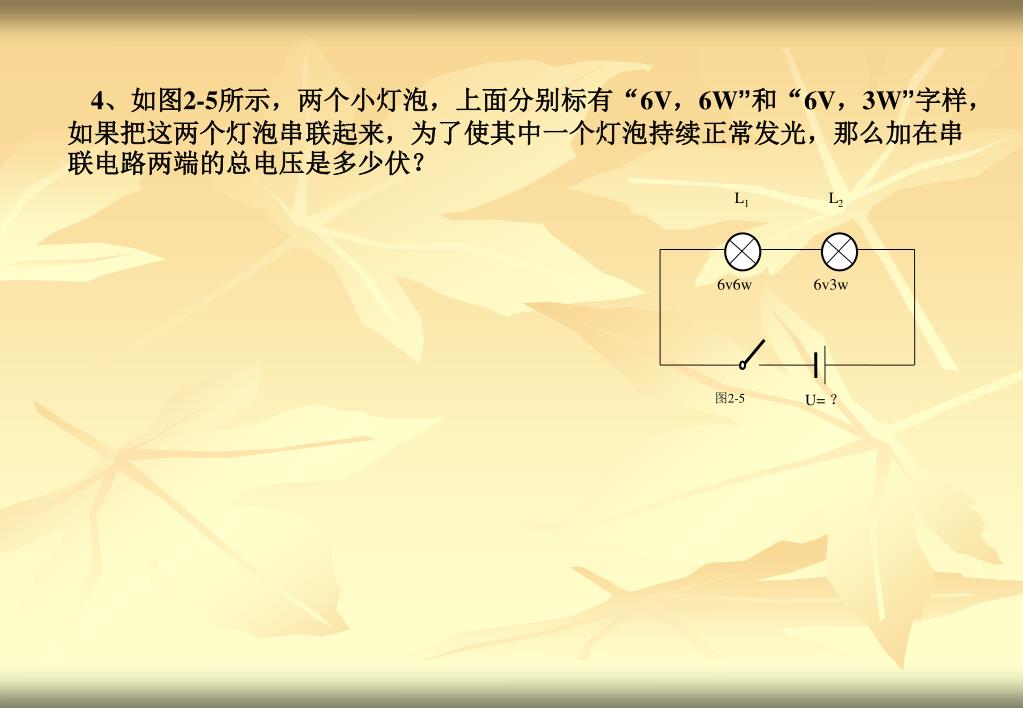

  29. L1 L2 6v6w 6v3w 图2-5 U= ？ 4、如图2-5所示，两个小灯泡，上面分别标有“6V，6W”和“6V，3W”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的总电压是多少伏？

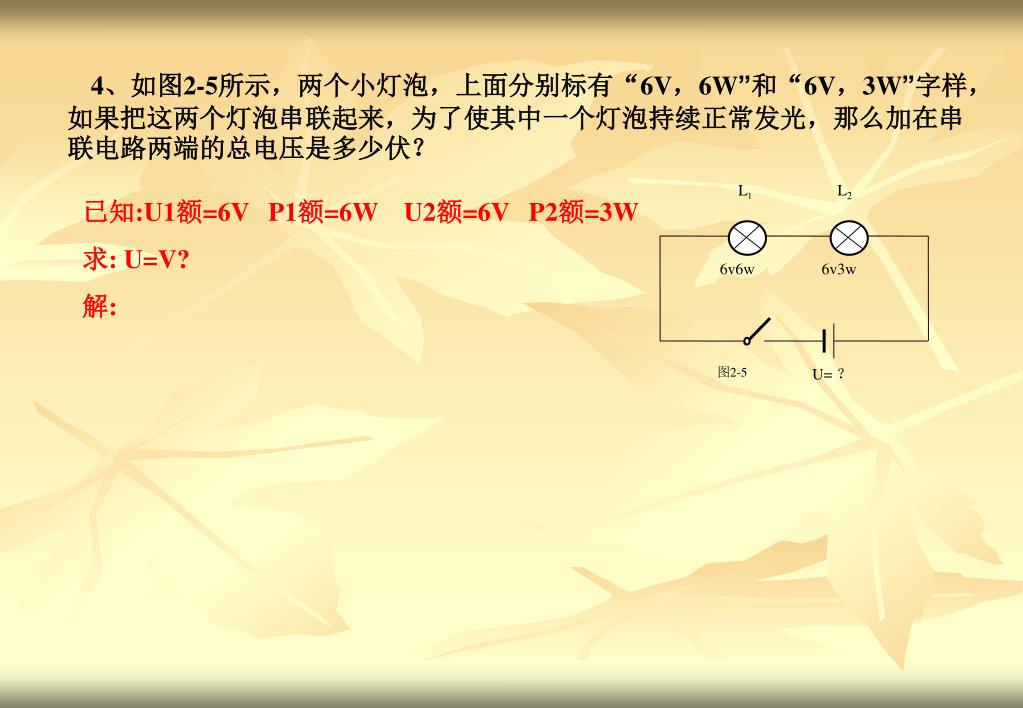

  30. L1 L2 6v6w 6v3w 图2-5 U= ？ 4、如图2-5所示，两个小灯泡，上面分别标有“6V，6W”和“6V，3W”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的总电压是多少伏？ 已知:U1额=6V P1额=6W U2额=6V P2额=3W 求: U=V? 解:

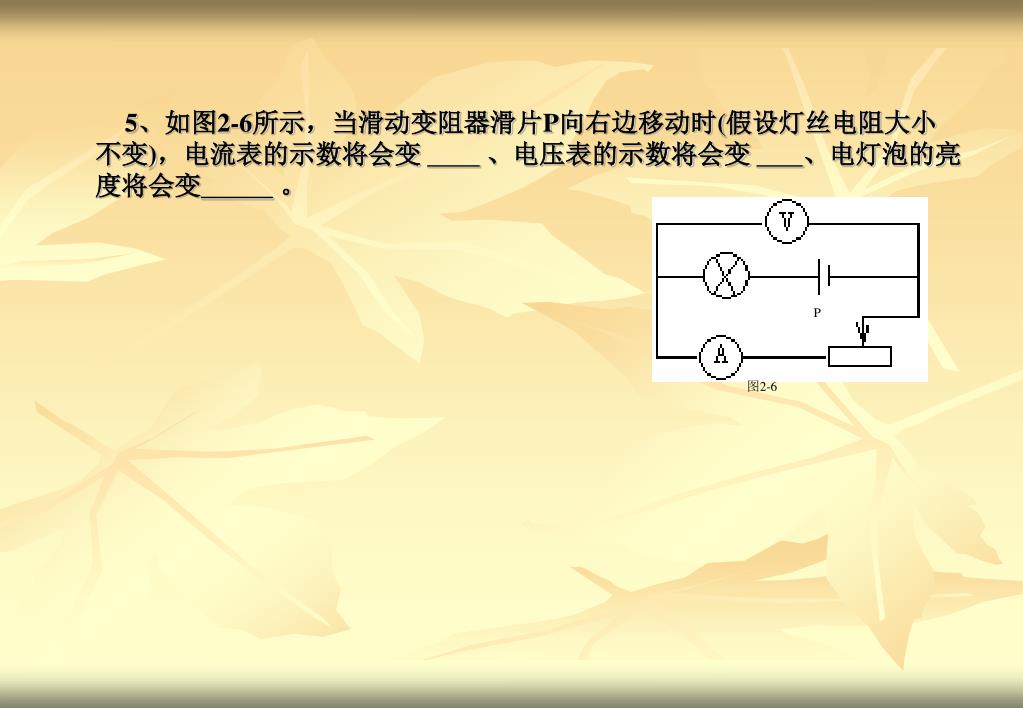

  31. P 图2-6 5、如图2-6所示，当滑动变阻器滑片P向右边移动时(假设灯丝电阻大小不变)，电流表的示数将会变 、电压表的示数将会变 、电灯泡的亮度将会变 。

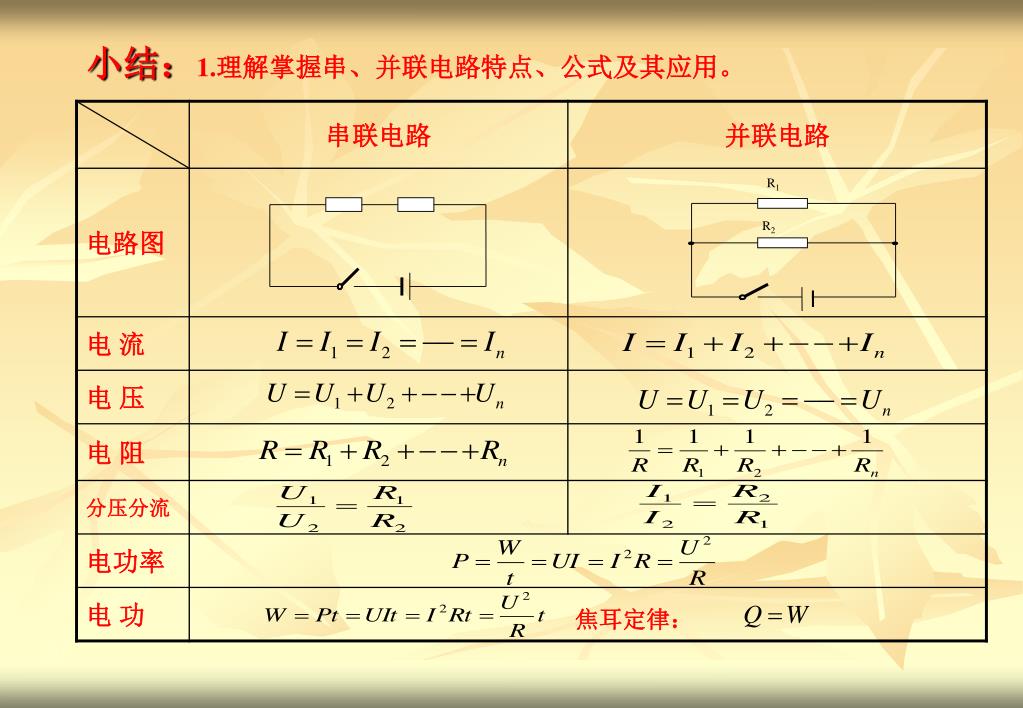

  32. R1 R2 小结：1.理解掌握串、并联电路特点、公式及其应用。

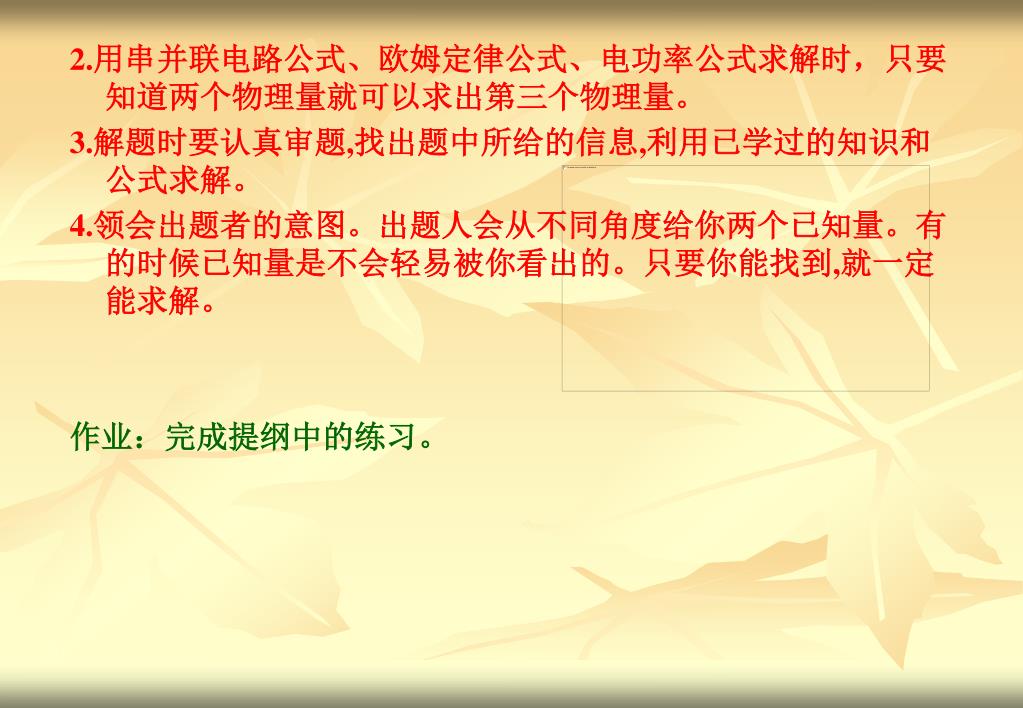

  33. 2.用串并联电路公式、欧姆定律公式、电功率公式求解时，只要知道两个物理量就可以求出第三个物理量。2.用串并联电路公式、欧姆定律公式、电功率公式求解时，只要知道两个物理量就可以求出第三个物理量。 3.解题时要认真审题,找出题中所给的信息,利用已学过的知识和公式求解。 4.领会出题者的意图。出题人会从不同角度给你两个已知量。有的时候已知量是不会轻易被你看出的。只要你能找到,就一定能求解。 作业：完成提纲中的练习。

  34. 华师大教授叶澜老师: “让课堂焕发生命的活力” 同学们： 快乐每节课 幸福一辈子！
