三相桥式全控整流电路实验

三相桥式全控整流电路实验. A. 三 相 电 源 输 出. VT1. VT5. VT3. V. VT4. VT6. VT2. R. 正 桥 功 放. 触发 电路. 给 定. 三相全控桥整流电路电阻负载. 一、实验目的. 1 、加深理解三相桥式全控整流及有源逆变电路的工作原理。 2 、了解 KC 系列集成触发器的调整方法和各点的波形。. 0. 二、实验内容. 1 、观察并绘出锯齿波图形（幅值、宽度） 2 、观察并绘出宽脉冲波形（幅值、宽度） 3 、观察并绘出双窄脉冲波形（幅值、宽度）

marsden-daniel
Download Presentation

三相桥式全控整流电路实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

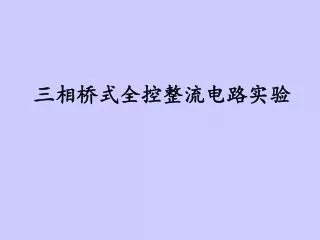

  1. 三相桥式全控整流电路实验

  2. A 三 相 电 源 输 出 VT1 VT5 VT3 V VT4 VT6 VT2 R 正 桥 功 放 触发 电路 给 定 三相全控桥整流电路电阻负载

  3. 一、实验目的 • 1、加深理解三相桥式全控整流及有源逆变电路的工作原理。 • 2、了解KC系列集成触发器的调整方法和各点的波形。

  4. 0 二、实验内容 1、观察并绘出锯齿波图形（幅值、宽度） 2、观察并绘出宽脉冲波形（幅值、宽度） 3、观察并绘出双窄脉冲波形（幅值、宽度） 4、观察并绘出同步信号波形（其中一相的幅值、宽度）

  5. 实验内容 用示波器观察α =30、60、90时的整流电压Ud和晶闸管两端电压的波形，并画出α =30时的整流电压Ud和晶闸管两端电压的波形，记录相应的Ud数值于下表：画出（1）电路的移相特性Ud ＝f（α）曲线；（2）触发电路的传输特性α＝f(Uct)曲线.

  6. 三、实验报告 • 1、画出电路的移项特性Ud=f(α)。 • 2、画出触发电路的传输特性α=f(Uct)。 • 3、画出α=30º时的整流电压Ud、和晶闸管两端电压Uvt的波形。
