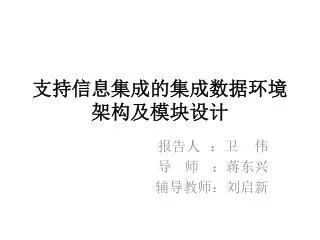

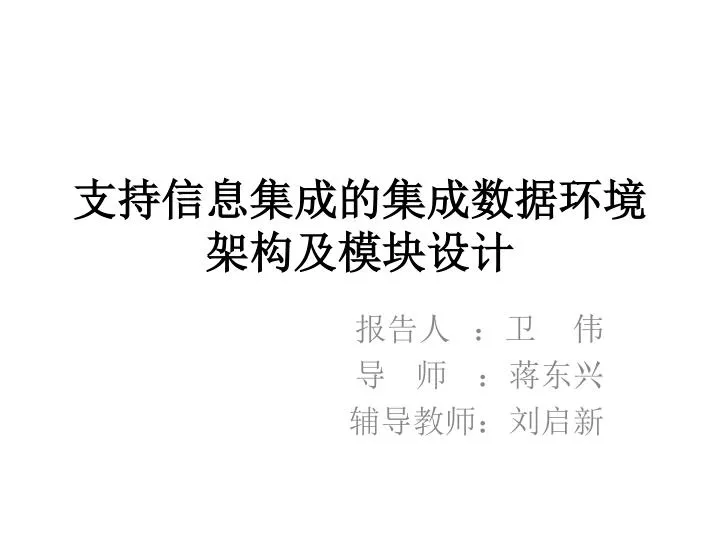

支持信息集成的集成数据环境架构及模块设计

报告人 :卫 伟

导 师 :蒋东兴

辅导教师:刘启新

slide2
数据环境的发展与信息集成的挑战

数据环境集成化、语义化

数据管理集中化、专门化

数据与逻辑分离

slide3

集成数据环境系统架构

外部应用

Portal

Web应用

复合服务

服务接口

集成数据环境

管理工具

集成引擎

权限管理

语义信息

管理

服务网关

数据目录

管理

缓存

数据适配

数据挖掘

数据抽取

数据仓库

数据源

数据源

数据源

slide4

服务网关结构设计

外部应用

服务网关

服务请求

分析模块

权限

管理

服务总线

数据目录

管理

实体数

据访问

访问策略生成模块

结果数据处理模块

策略执行控制模块

语义信息管理

数据适配

缓存

数据挖掘

slide5

数据目录管理模块结构设计

服务网关

管理工具

目录数据

管理工具

目录手工录入工具

目录批量导入工具

目录规范

管理工具

数据目录管理

数据目录

检索模块

数据目录

采集模块

目录数据

管理模块

目录规范

管理模块

目录数据存储

目录规

范存储

slide6

集成

数据

环境

服务

网关

部署根节点

数据目录管理部署实现

数据目

录存储

数据目录服务模块

数据目录根节点网关

Internet

部署子节点

部署子节点

数据目录管理平台

数据目录管理平台

数据目录子节点网关

数据目录子节点网关

数据目

录存储

管理工具

数据目

录存储

管理工具

目录

输入

目录规范

目录

输入

目录规范

手工录入

自动导入

手工录入

自动导入

……

……

数据源

数据源

slide7

服务网关

数据抽取

数据适配模块设计

数据适配

各种适配器

访

反向代理

数据访问服务

适配器管理

数据源

权限映射

服务接口

其它

适配器

数据转换规则

请求改写

结果改写

数据转换

数据源访问

其它数据源

数据源

数据源

数据源

slide8

时间早于2007年

时间

时间早于2007年 且作者为John 且

关键词包含“ABC”

查询条件元

早于

运算符

2007年

查询条件

查询条件元

作者为John

查询条件元

逻辑关系“与”

关键词包含“ABC”

slide9

查询条件

客户端

服务端

结果集id,数量

取此结果集前10条摘要

前10条摘要

取第1条的全文

第1条全文

取第1条的元数据

……

slide10

通过数据源自身的接口访问某个数据源

查询数据源元数据信息

① ②

选择访问的数据源范围

进入系统

查询实体数据

查询实体数据的相关元数据

不选择访问数据源范围,由系统确定

① ② ③

slide11

通过数据源自身的接口访问某个数据源

查询数据源元数据信息

① ②

选择访问的数据源范围

进入系统

查询实体数据

查询实体数据的相关元数据

不选择访问数据源范围,由系统确定

① ② ③

slide12
元数据网关结构

其它元数据网关

管理工具

元数据网关

Z39.50协议服务模块

元数据

服务管理

元数据标准

服务管理

会话管理

服务器信息管理

HTTP协议实现

XML分析校验

元数据访问模块

元数据标准访问模块

元数据存储

元数据

标准存储

slide14

用户(个人与部门)

URP门户

(应用聚焦展现、个人桌面定制、单点登录漫游等)

URP应用

管理信息系统

教务

科研

财务

人力资源

设备资产

档案

……

i-Office系统

i-办公

i-文档

i-空间

……

数字图书馆

期刊

书籍

论文库

……

网络教学

素材

课件

题库

平台

……

网络服务

电子邮件

信息发布

IP电话

视频会议

社区服务

决策支持

……

URP公共平台

应用管理

数据服务平台

用户管理与认证

权限控制

数据操作

数据字典

数据库

应用支撑体系

(网络安全体系、网络管理体系、目录服务体系、域名服务体系、网上支付体系等)

硬件基础设施

(计算机系统、校园网络、数据中心等)

slide15
数据访问服务实现

集成网关

服务提供层

数据适配(数据访问服务方式)

查询控制层

数据访问层

数据源

slide16

集成网关

服务提供层

查询控制层

数据适配

数据访问层

数据源

slide17

浏览器

Z39.50客户

空间元数据网关

Z39.50服务器

元数据搜索引擎

元数据搜索引擎

元数据检索

元数据库

元数据库

slide18

客户机浏览器

Servlet接收层

Servlet发送层

认证层

内容过滤层

请求改写层

Cache层

回复改写层

HTTP发送层

HTTP接收层

Web服务器
