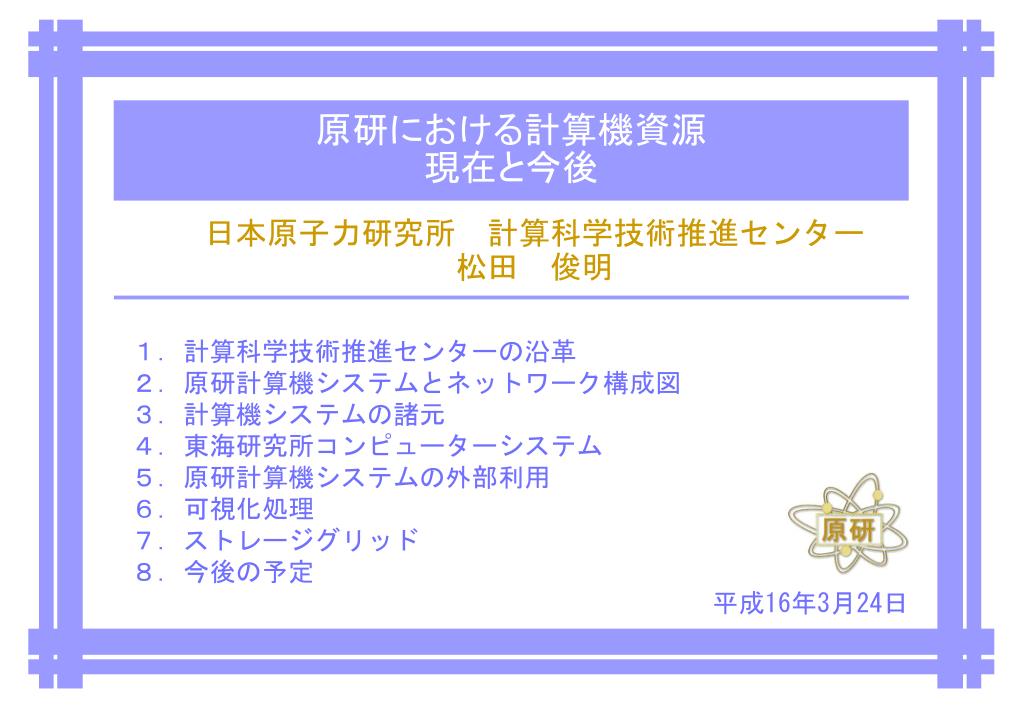

  1. 原研における計算機資源 現在と今後 日本原子力研究所　計算科学技術推進センター 松田　俊明 １．計算科学技術推進センターの沿革 ２．原研計算機システムとネットワーク構成図 ３．計算機システムの諸元 ４．東海研究所コンピューターシステム ５．原研計算機システムの外部利用 ６．可視化処理 ７．ストレージグリッド ８．今後の予定 平成16年3月24日

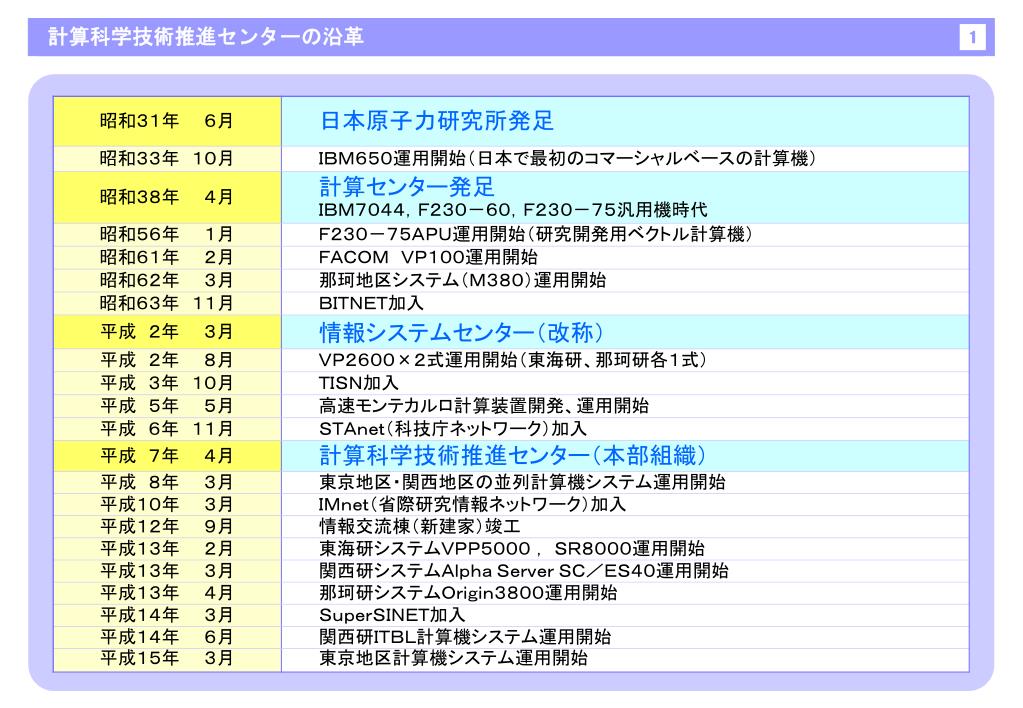

  2. 計算科学技術推進センターの沿革 1

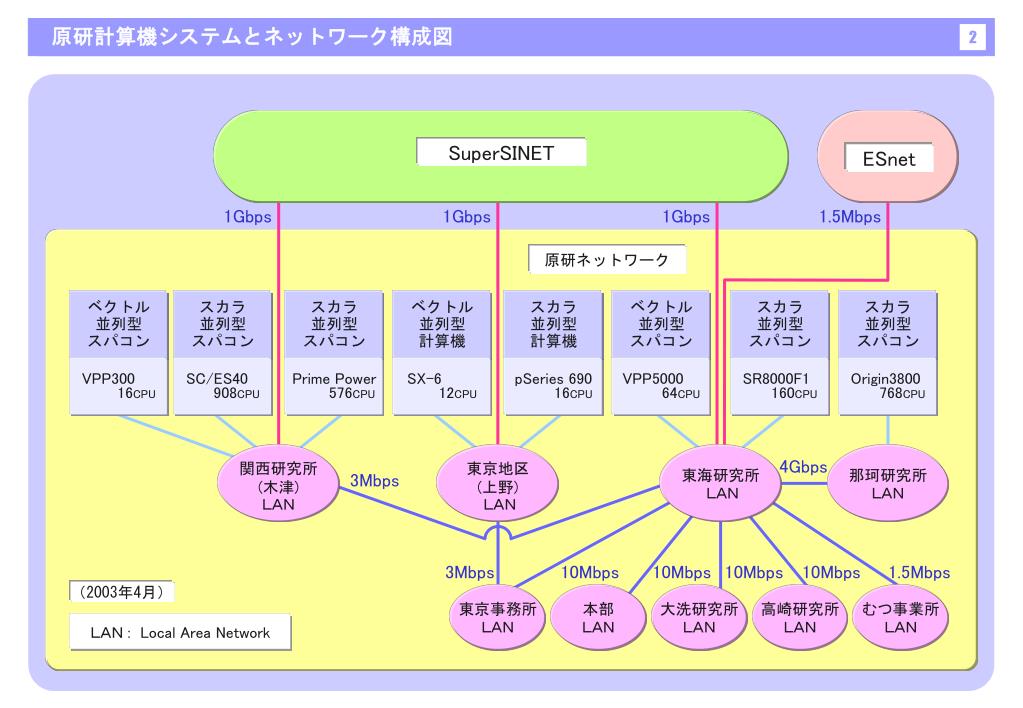

  3. 原研計算機システムとネットワーク構成図 ESnet ベクトル 並列型 スパコン スカラ 並列型 スパコン ベクトル 並列型 計算機 スカラ 並列型 計算機 ベクトル 並列型 スパコン スカラ 並列型 スパコン スカラ 並列型 スパコン VPP300 16CPU SC/ES40 908CPU SX-6 12CPU pSeries 690 16CPU VPP5000 64CPU SR8000F1 160CPU Origin3800 768CPU 東京事務所 ＬＡＮ 本部 ＬＡＮ 大洗研究所 ＬＡＮ 高崎研究所 ＬＡＮ むつ事業所 ＬＡＮ 2 SuperSINET 1Gbps 1Gbps 1Gbps 1.5Mbps 原研ネットワーク スカラ 並列型 スパコン Prime Power 576CPU 4Gbps 関西研究所 (木津) ＬＡＮ 東京地区 (上野) ＬＡＮ 東海研究所 ＬＡＮ 那珂研究所 ＬＡＮ 3Mbps 3Mbps 10Mbps 10Mbps 10Mbps 10Mbps 1.5Mbps （2003年4月） ＬＡＮ : Local Area Network

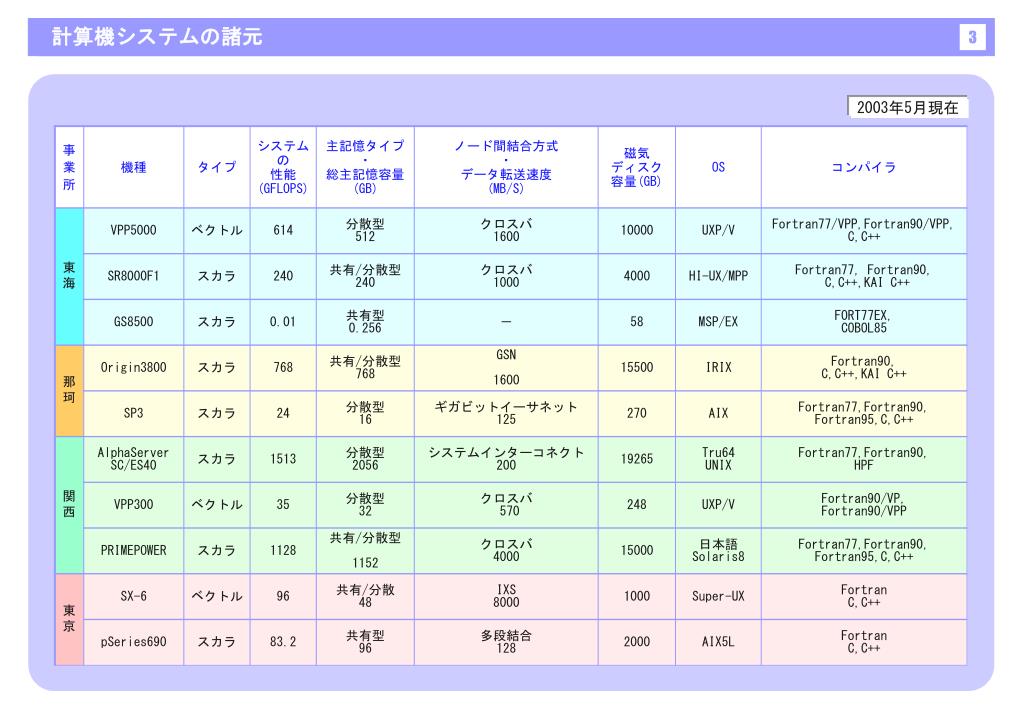

  4. 計算機システムの諸元 3 2003年5月現在

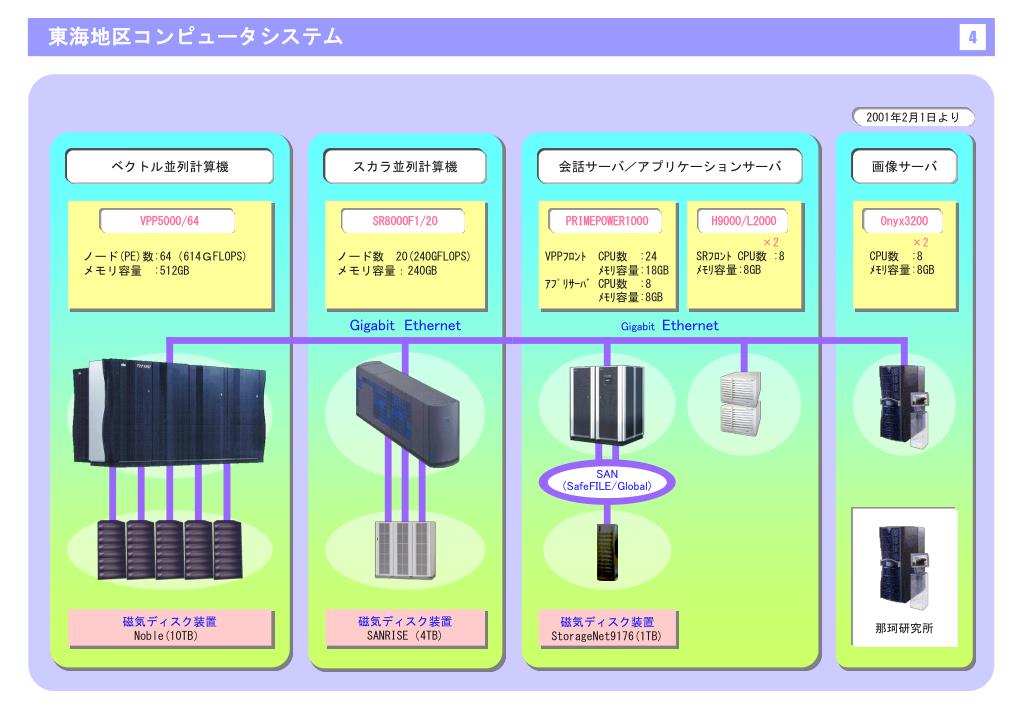

  5. 東海地区コンピュータシステム 4 2001年2月1日より ベクトル並列計算機 スカラ並列計算機 会話サーバ／アプリケーションサーバ 画像サーバ VPP5000/64 ノード(PE)数:64（614ＧFLOPS) メモリ容量　:512GB SR8000F1/20 ノード数 20(240GFLOPS) メモリ容量：240GB PRIMEPOWER1000 VPPﾌﾛﾝﾄ CPU数 :24 　　　 ﾒﾓﾘ容量:18GB ｱﾌﾟﾘｻｰﾊﾞ CPU数 :8 　　　　 ﾒﾓﾘ容量:8GB H9000/L2000 ×2 SRﾌﾛﾝﾄ CPU数 :8 ﾒﾓﾘ容量:8GB Onyx3200 ×2 CPU数 :8 ﾒﾓﾘ容量:8GB Gigabit Ethernet Gigabit Ethernet SAN (SafeFILE/Global) 磁気ディスク装置SANRISE（4TB) 磁気ディスク装置Noble(10TB） 磁気ディスク装置StorageNet9176(1TB) 那珂研究所

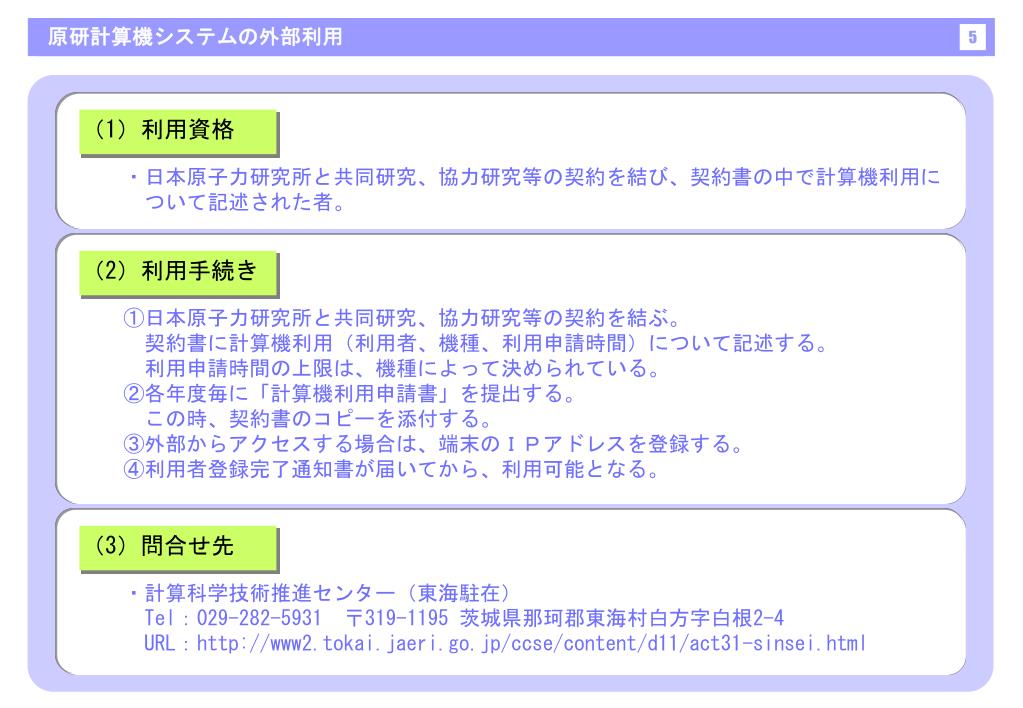

  6. 原研計算機システムの外部利用 5 （1）利用資格 　　・日本原子力研究所と共同研究、協力研究等の契約を結び、契約書の中で計算機利用に 　　　ついて記述された者。 （2）利用手続き 　　①日本原子力研究所と共同研究、協力研究等の契約を結ぶ。 　　　契約書に計算機利用（利用者、機種、利用申請時間）について記述する。 　　　利用申請時間の上限は、機種によって決められている。 　　②各年度毎に「計算機利用申請書」を提出する。 　　　この時、契約書のコピーを添付する。 　　③外部からアクセスする場合は、端末のＩＰアドレスを登録する。 　　④利用者登録完了通知書が届いてから、利用可能となる。 （3）問合せ先 　　・計算科学技術推進センター（東海駐在） Tel：029-282-5931　〒319-1195 茨城県那珂郡東海村白方字白根2-4 URL：http://www2.tokai.jaeri.go.jp/ccse/content/d11/act31-sinsei.html

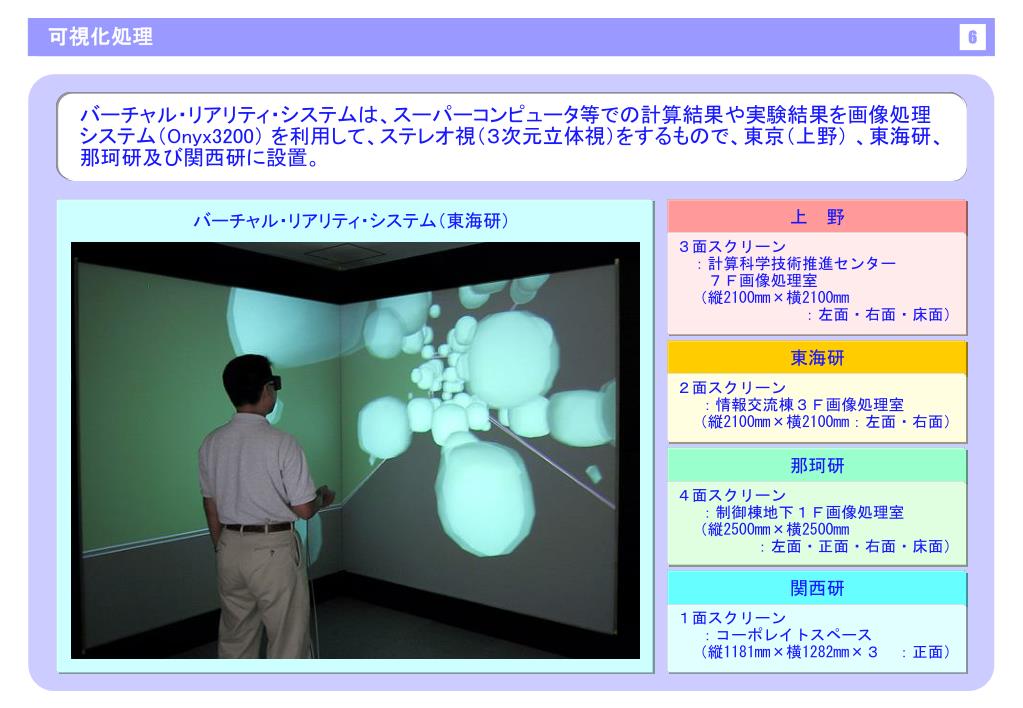

  7. 可視化処理 バーチャル・リアリティ・システム（東海研） 6 バーチャル・リアリティ・システムは、スーパーコンピュータ等での計算結果や実験結果を画像処理システム（Onyx3200） を利用して、ステレオ視（３次元立体視）をするもので、東京（上野） 、東海研、那珂研及び関西研に設置。 上　野 ３面スクリーン 　：計算科学技術推進センター 　　７Ｆ画像処理室 　（縦2100mm×横2100mm 　　　　　　　　：左面・右面・床面） 東海研 ２面スクリーン 　 ：情報交流棟３Ｆ画像処理室 　（縦2100mm×横2100mm：左面・右面） 那珂研 ４面スクリーン 　 ：制御棟地下１Ｆ画像処理室　（縦2500mm×横2500mm 　　　　　：左面・正面・右面・床面） 関西研 １面スクリーン 　 ：コーポレイトスペース　（縦1181mm×横1282mm×３　：正面）

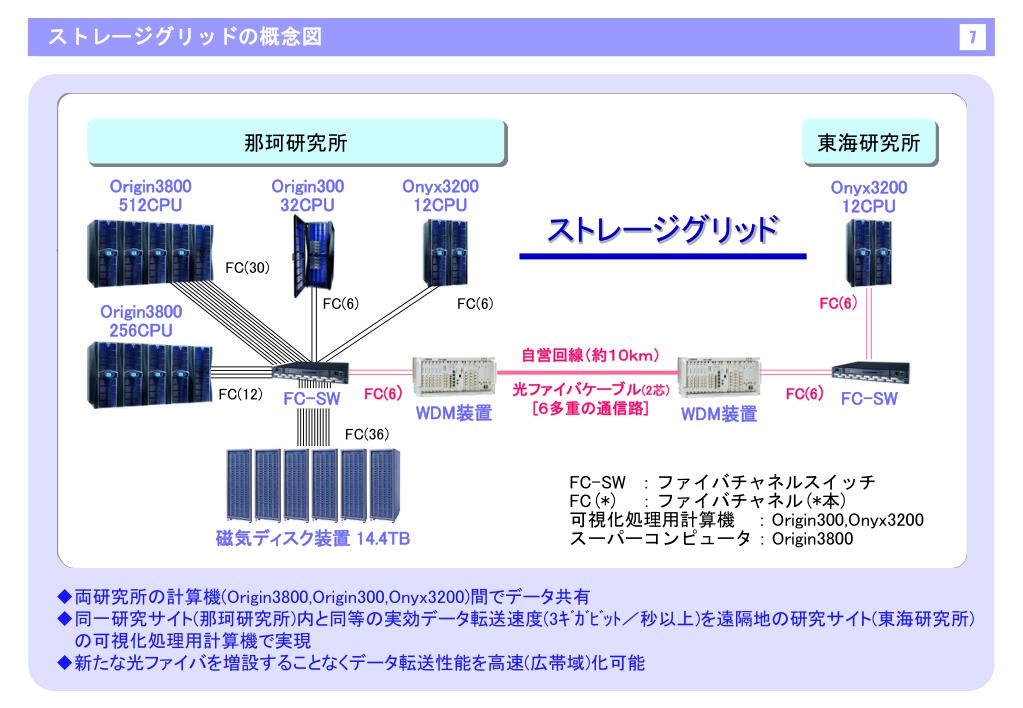

  8. ストレージグリッドの概念図 7 那珂研究所 東海研究所 Origin3800 512CPU Origin300 32CPU Onyx3200 12CPU Onyx3200 12CPU ストレージグリッド FC(30) FC(6) FC(6) FC(6) Origin3800 256CPU 自営回線（約１０ｋｍ） FC(12) 光ファイバケーブル(2芯) [６多重の通信路] FC(6) FC(6) FC-SW FC-SW WDM装置 WDM装置 FC(36) FC-SW：ファイバチャネルスイッチ FC(*) ：ファイバチャネル(*本) 可視化処理用計算機　：Origin300,Onyx3200 スーパーコンピュータ：Origin3800 磁気ディスク装置 14.4TB • 両研究所の計算機(Origin3800,Origin300,Onyx3200)間でデータ共有 • 同一研究サイト(那珂研究所)内と同等の実効データ転送速度(3ｷﾞｶﾞﾋﾞｯﾄ／秒以上)を遠隔地の研究サイト(東海研究所)の可視化処理用計算機で実現 • 新たな光ファイバを増設することなくデータ転送性能を高速(広帯域)化可能

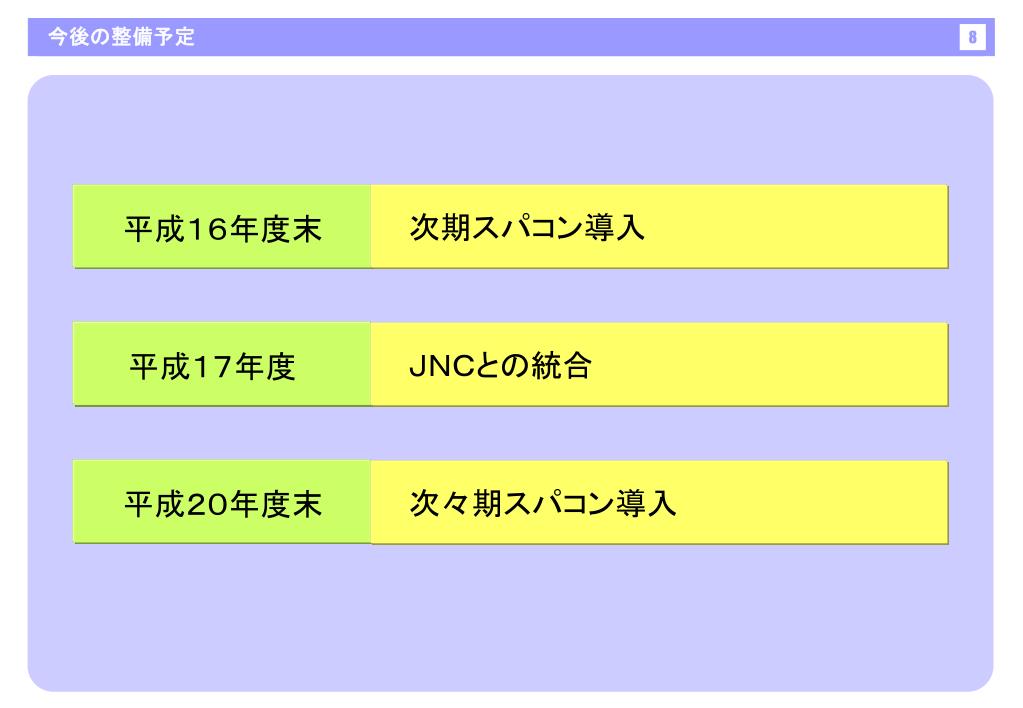

  9. 今後の整備予定 平成１６年度末 次期スパコン導入 平成１７年度　 ＪＮＣとの統合 平成２０年度末 次々期スパコン導入 8
