《 绘画基础 》. 第 五 章 素描造型的结构训练 单个几何形体结构写生步骤. 主讲教师：邱晓岩. 5 . 1 单个几何形体结构写生步骤 5.1.1 切面球体. 5.1.1 切面球体 PolYhedral sphere. 结构写生要点. 切面球体是单个几何体中结构较为复杂的形体之一，在前面章节中我们已分析出它是由 12 个五边形所组成的球形物体，因此在刻画结构时我们始终要保持整体的观察方法，注意大的形体走向，不要单纯地进行局部块面的拼接，否则外形很难画准。. 1 ．确定对象在画面中的位置，在定好的框架内画出离视线最近五边形的大致轮廓。

marnie
Download Presentation

《 绘画基础 》

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 《绘画基础》 第五章 素描造型的结构训练 单个几何形体结构写生步骤 主讲教师：邱晓岩

  2. 5.1 单个几何形体结构写生步骤 5.1.1 切面球体

  3. 5.1.1 切面球体PolYhedral sphere 结构写生要点 切面球体是单个几何体中结构较为复杂的形体之一，在前面章节中我们已分析出它是由12个五边形所组成的球形物体，因此在刻画结构时我们始终要保持整体的观察方法，注意大的形体走向，不要单纯地进行局部块面的拼接，否则外形很难画准。

  4. 1．确定对象在画面中的位置，在定好的框架内画出离视线最近五边形的大致轮廓。1．确定对象在画面中的位置，在定好的框架内画出离视线最近五边形的大致轮廓。 2．首先确定靠前五边形的位置，每条边的角度要与画面中的垂、直线相比较，长度也要大致相同。 3．将确定好的五边形的五个角作参照，确定与之相连的五条边缘线，比较每条线的角度与长度。 4．再以刚确定好的五条线作参照，确定整个形体的外轮廓线，这时候可以将已确定的六个面进行面积比较，检查每个面的边缘线是否准确。

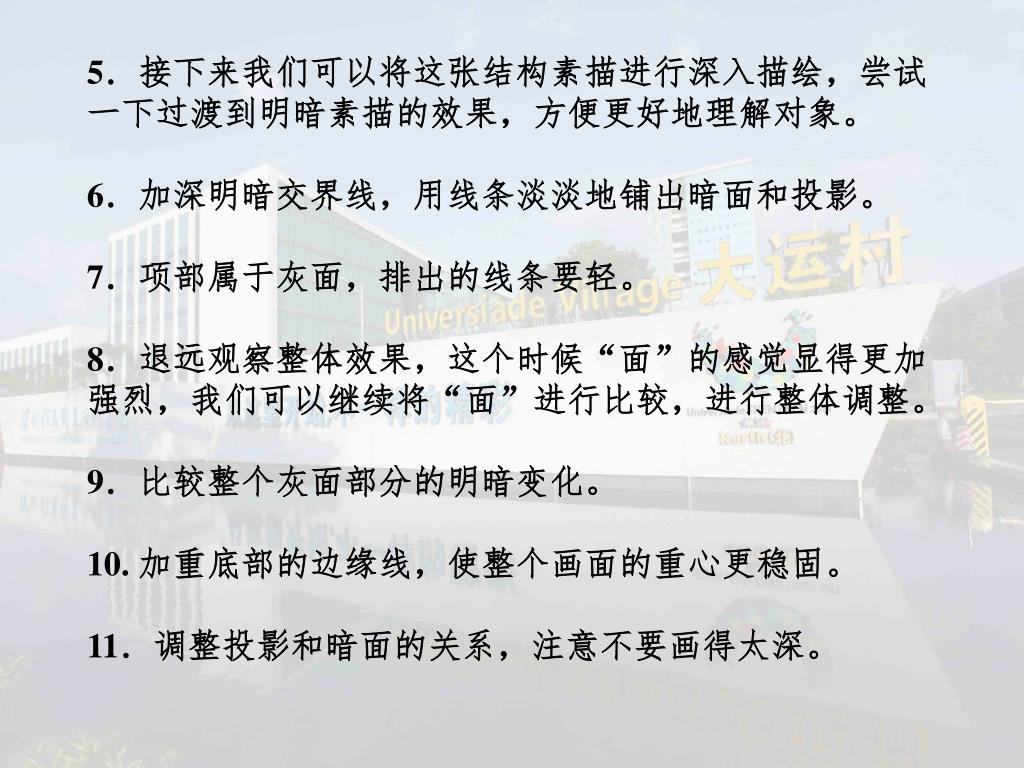

  5. 5．接下来我们可以将这张结构素描进行深入描绘，尝试一下过渡到明暗素描的效果，方便更好地理解对象。5．接下来我们可以将这张结构素描进行深入描绘，尝试一下过渡到明暗素描的效果，方便更好地理解对象。 6．加深明暗交界线，用线条淡淡地铺出暗面和投影。 7．项部属于灰面，排出的线条要轻。 8．退远观察整体效果，这个时候“面”的感觉显得更加强烈，我们可以继续将“面”进行比较，进行整体调整。 9．比较整个灰面部分的明暗变化。 10. 加重底部的边缘线，使整个画面的重心更稳固。 11．调整投影和暗面的关系，注意不要画得太深。

  6. 12．最后再一次检查外形不准确的地方，试着分析出看不见的内部结构线。12．最后再一次检查外形不准确的地方，试着分析出看不见的内部结构线。

  7. 5.1 单个几何形体结构写生步骤 5.1.2 多面柱体

  8. 5.1.2 多面柱体 Polyhedral cylinder 结构写生要点 多面柱体可以理解为一个方体从上到下等分地切掉了四个棱角，使原有柱身的四个等分面变成了八个等分面。

  9. 多面柱体的结构写生还可以帮助我们理解从柱体到圆柱体的过渡过程。多面柱体的结构写生还可以帮助我们理解从柱体到圆柱体的过渡过程。 1．定出多面柱体四周的边缘线，并画出顶面和底面的宽度，由于透视，底部较顶部宽。 2．以离视线最近的垂线作为参照，画出顶部八边形，注意每条边的角度要正确。 3．画出柱身看得见的五条垂线，分析出底部的八边形。 4．将柱身另外三条垂线连接，检查整个柱体透视。 5．最后加深明暗交界线及主要的边缘线，画出辅助结构线条，轻轻地铺出暗面和投影。完成。

  10. 5.1.2 圆柱体 Cylinder 结构写生要点 圆柱体由上下两个圆形与一个矩形组成，其中矩形的宽与两个圆形的周长相同，这张画面里的圆柱以横卧的方式摆放，写生时要注意前后两个圆与两条边缘线的透视关系。

  11. 1．定出圆柱在画面中的位置，画出椭圆的矩形轮廓，注意矩形上下两条线的透视，不要画平。1．定出圆柱在画面中的位置，画出椭圆的矩形轮廓，注意矩形上下两条线的透视，不要画平。 2．从矩形中找出中点并连接，并画出圆柱的两条直线边缘线，其角度要准确。 3．切出圆柱顶部椭圆的边缘线，并画出底面的方形轮廓，检查整个透视关系。 4．确定底部椭圆的边缘线，加深明暗交界线和投影部分，画出辅助结构线条。 5．轻轻地带出明暗交线的线条，示意出圆柱的体积，通过辅助结构线我们发现：圆柱的整个外形是由一个长方体演变而来的。

  12. 5.1 单个几何形体结构写生步骤 5.1.3 多面锥体

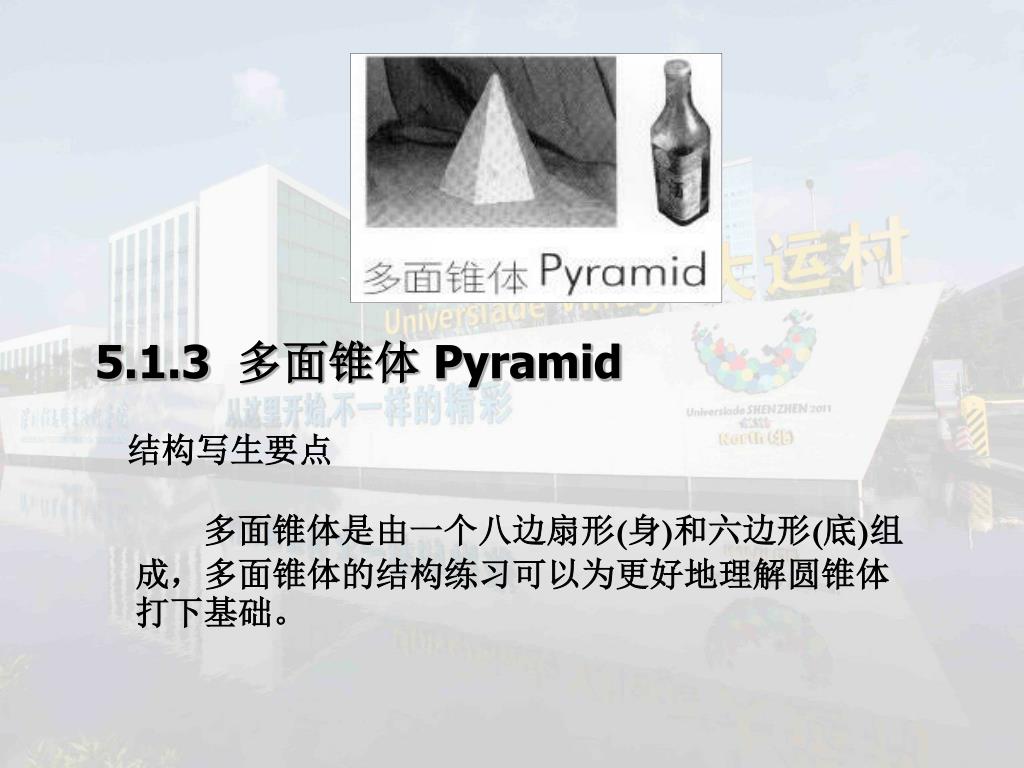

  13. 5.1.3 多面锥体 Pyramid 结构写生要点 多面锥体是由一个八边扇形(身)和六边形(底)组成，多面锥体的结构练习可以为更好地理解圆锥体打下基础。

  14. 3．每两个相对应的三角形底线都是相互平行的，以此可以分析出内部看不见的结构线条，确定底部的六边形。3．每两个相对应的三角形底线都是相互平行的，以此可以分析出内部看不见的结构线条，确定底部的六边形。 4．区分每条结构线的虚实关系，加深明暗交界线和底线。轻轻地带出暗面和投影。 5．用硬铅笔或炭笔淡淡地铺出灰面的调子，检查透视。完成。

  15. 5.1.3 Cone 圆锥体 结构写生要点 圆锥体由一个圆形和一个扇形组成，扇形的弧长与圆形的周长相等。 一支外形接近圆柱体的铅笔，用卷笔刀削过以后，笔头就成为了一个圆锥体，由此可以分析出圆锥体与圆柱体之间的关系。

  16. 1．首先确定圆锥体的高度与宽度，定出底部椭圆的位置。1．首先确定圆锥体的高度与宽度，定出底部椭圆的位置。 2．画出底部椭圆的中线及圆锥体的中垂线，将中线左右两个端点与垂线顶点连接。 3．切出底部椭圆大的外形。 4．确定整个圆锥的外形，画出透视线并检查透视。 5．最后浅浅地画出圆锥体的明暗交界线与投影，调整边缘线的虚实关系。

  17. 5.1 单个几何形体结构写生步骤5.1.4 圆锥贯穿体

  18. 5.1.4 圆锥贯穿结合体 Penetrating Cone 结构写生要点 圆锥贯穿结合体是由一个直立的圆锥体和一个横卧的圆柱体组成，属于较为复杂的组合石膏几何体之一。前面我们已经做了圆锥体和圆柱体的结构素描练习，对它们的结构已有所了解，因此，在绘画过程中只要将学过的知识举一反三，那么理解这个形体就没有想象的那么难了。

  19. 1．首先画出圆锥的高度，定出中线和两条腰线的位置。1．首先画出圆锥的高度，定出中线和两条腰线的位置。 2．定出锥体底面的方形轮廓，注意透视的变化。 3．在方形轮廓中找出中点，切出椭圆外形。 4．确定椭圆的边缘线。在画圆柱体之前，我们首先将它归纳成一个长方体。 5．画出长方体的结构线，检查透视是否准确。 6．开始在长方体内画出圆柱体的大致轮廓，这样定出的圆柱体外形更严谨，透视更准确。 7．确定整个圆柱体的外形，透视的原因使得后面的圆形要比前面小。 8．画出圆柱体与圆锥体的结合线。
