  1. 本投影片檔案僅供本書上課教師使用，非經作者同意請勿拷貝或轉載，謝謝。本投影片檔案僅供本書上課教師使用，非經作者同意請勿拷貝或轉載，謝謝。 教學單位若需教材上網，請洽旗標業務取得另一Web版，以免觸法，謝謝‧

  2. 大綱 • 前言 • 協定的制定 • OSI參考模式 • 網路協定的對照 • TCP/IP協定的制定 • RFC • 問題與討論

  3. 協定的制定 • 各種線材、設備與系統種類眾多 • 製造廠商數量也相當可觀 • 為了讓產品彼此間達到相容相通目的 • 制定大家可以接受的共通標準 • 在通訊機制上 • 這些標準稱之為通訊協定 (Protocol) • 標準規範一般由具公信的機構經過多次會議討論所制定的

  4. 無法通訊

  5. 可以相互通訊

  6. 不同標準間的轉譯

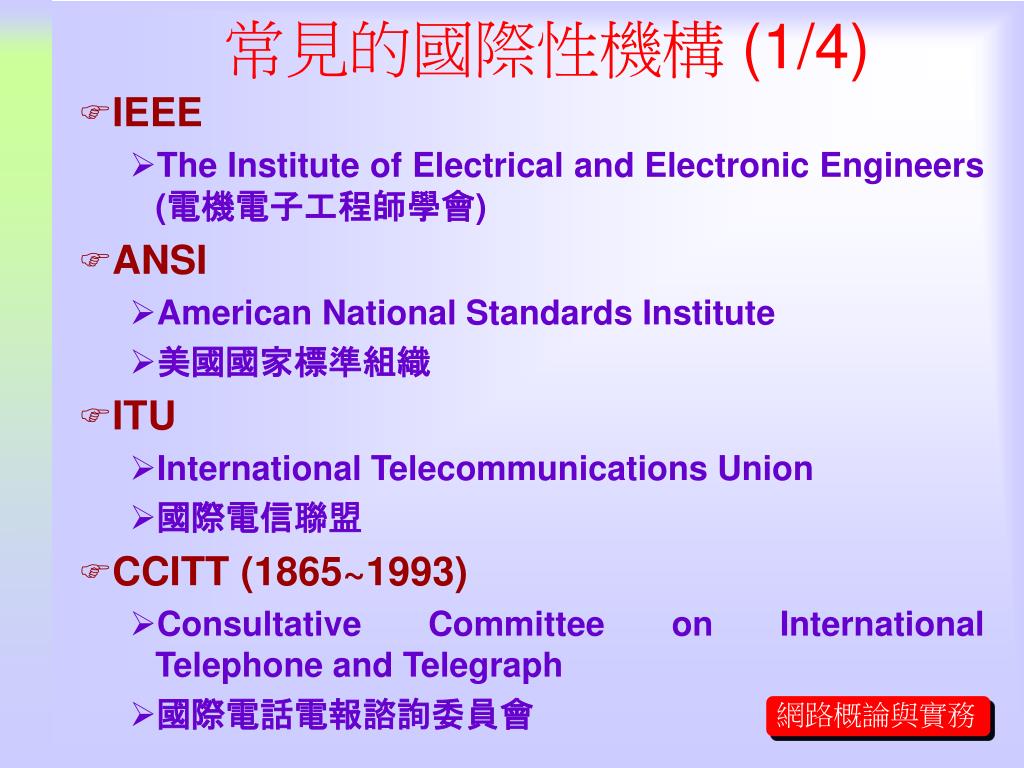

  7. 常見的國際性機構 (1/4) • IEEE • The Institute of Electrical and Electronic Engineers (電機電子工程師學會) • ANSI • American National Standards Institute • 美國國家標準組織 • ITU • International Telecommunications Union • 國際電信聯盟 • CCITT (1865~1993) • Consultative Committee on International Telephone and Telegraph • 國際電話電報諮詢委員會

  8. 常見的國際性機構 (2/4) • ITU-T (1993~) • ITU-Telecommunications Standardization Sector (國際電信聯盟-電信標準支部) • EIA/TIA • Electronic Industries Association/ Telecommunication Industry Association • 電子工業協會/ 電信工業協會 • ISO • International Organization for Standardization • 國際標準組織 • IAB • Internet Architecture Board • 網際網路架構委員會

  9. 常見的國際性機構 (3/4) • IETF • Internet Engineering Task Force • 網際網路工程業務策進會 • IRTF • Internet Research Task Force • 網際網路工程研究策進會 • ECMA • European Computer Manufacturers Association • 歐洲電腦製造商協會 • NCS • National Communications System • 國家通訊系統

  10. 常見的國際性機構 (4/4) • PCMCIA • Personal Computer Memory Card Interface Association • 個人電腦記憶卡介面協會 • IBM • The International Business Machine Corp. • 國際商業機器公司 • AT&T • American Telephone & Telegraphy Company • 美國電話電報公司

  11. 常見的標準 • RS232-C : EIA • ISA : IBM • PCI : Intel • OSI參考模式 : ISO • Open Systems Interconnection • 開放系統互連 • TCP/IP : IAB • IPX : Novell • AppleTalk :Apple • T1 :AT&T

  12. OSI 參考模式

  13. 簡介 • Open Systems Interconnection • 1984年由ISO所訂定 • 分為七層 • 是個參考模式 (Reference Model) • 提供網路架構完整美好的參考標準 • 有利後續網路相容整合設計開發與突破 • 對網路初學者也提供良好的導引骨幹

  14. OSI 七層模式

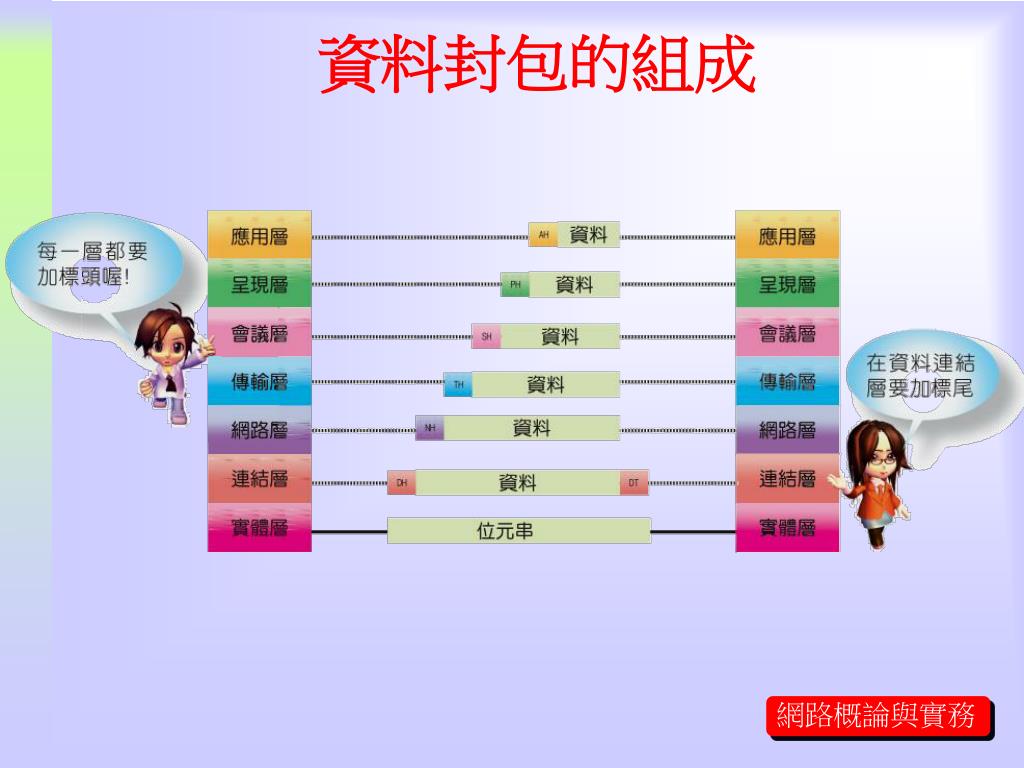

  15. 資料封包的組成

  16. 大的資料在傳輸層進行拆組裝的工作

  17. 實務體會一：常見網路架構與各層的對應

  18. 實務體會二：各層表示用辭

  19. 進一步探討

  20. 實體層 • 協定最底層 • 處理硬體規格與訊號轉換 • 傳輸線材、中繼器與一般型集線器

  21. 資料連結層 • 處理相同區域網路(未透過路由器)內的通訊 • IEEE將資料連結層分為兩個子層 • 邏輯連結控制子層 : Logical Link Control • 媒體存取控制子層 : Medium Access Control • 典型產品 : 網路卡、橋接器與交換式集線器等

  22. 網路層 • 定址 (Addressing) 以及尋找路徑 (Routing)

  23. 網路層 • 路由器 (Router) 透過尋徑協定 (Routing Protocol)，依據連線路由器數量、傳輸頻寬、傳輸延遲、傳輸負載、可靠度等訊息，建立起尋徑表進行路徑選擇工作 • 常見網路層協定：IP 協定與 IPX 協定 • 常見尋徑協定 • RIP (Routing Information Protocol；尋徑資訊協定) • OSPF (Open Shortest Path First；開放最短路徑優先) 等

  24. 距離 • A=>C=>F=>G=>I=>J

  25. 傳輸層 • 可靠性服務 • 封包編訂序列碼 : Sequence Number • TCP、UDP、SPX

  26. 會議層

  27. 呈現層 • 應用程式〝呈現〞給電腦，或電腦〝呈現〞給使用者

  28. 應用層 • 實際與使用者面對面 • 操作按鈕與使用的指令等

  29. OSI七層協定與中繼器間的關係

  30. OSI七層協定與橋接器間的關係

  31. OSI七層協定與路由器間的關係

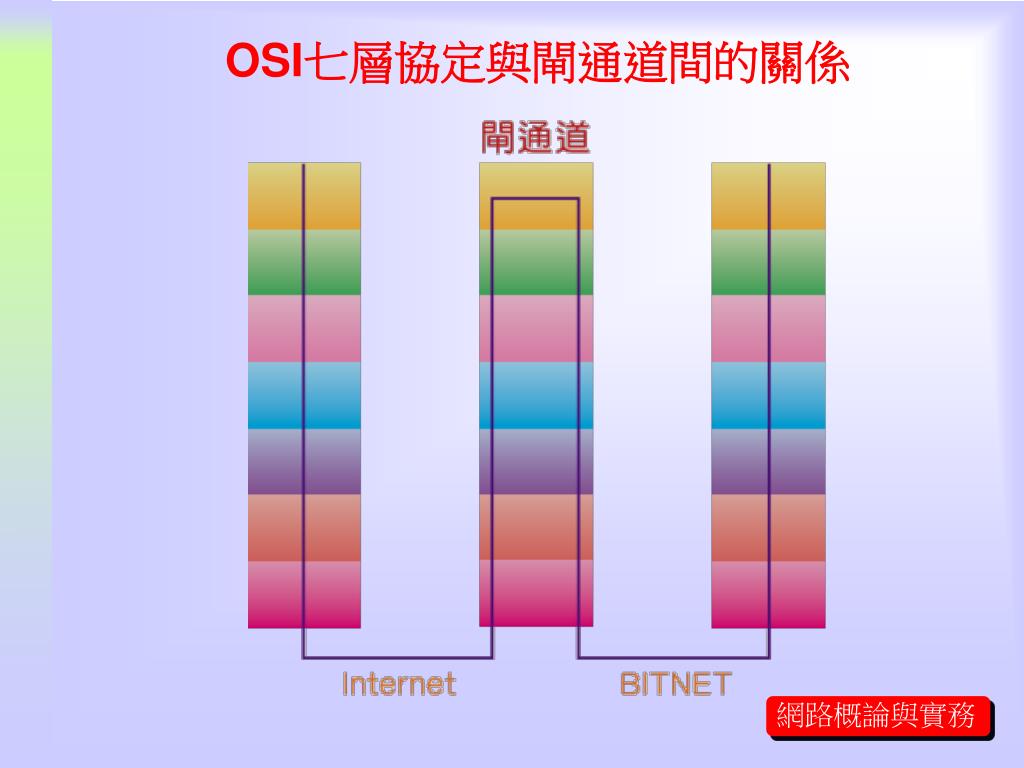

  32. OSI七層協定與閘通道間的關係

  33. 路由器的封包處理運作

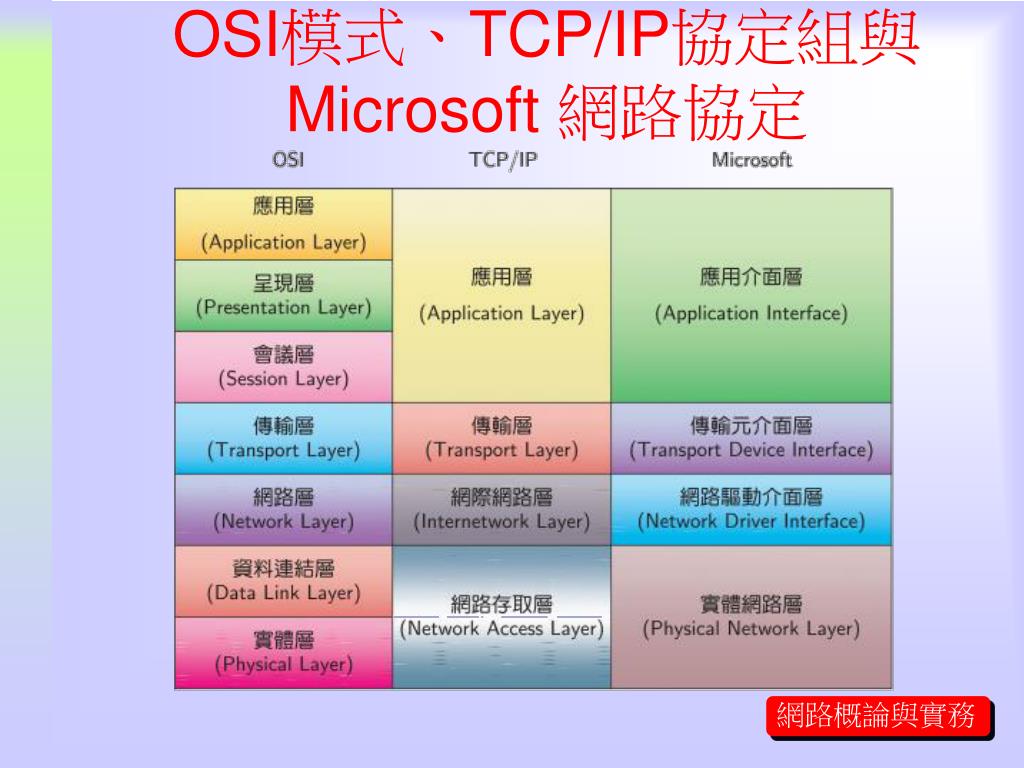

  34. OSI模式、TCP/IP協定組與Microsoft 網路協定

  35. 網路協定的對照 (1/2)

  36. 網路協定的對照 (2/2)

  37. 常見的網路協定

  38. TCP/IP協定的制定

  39. 簡介 • ARPA最初由ICCB對TCP/IP協定進行研究 • ICCB • Internet Configuration Control Board (網際網路組態控制委員會) • 1983年正式將TCP/IP架構納入Internet架構中 • 1983年對ICCB進行重整，成立IAB • IAB • Internet Architecture Board (網際網路架構委員會) • 目前網路上許多的協定都是透過IAB所制定 • IAB下分有兩個機構 • IETF與IRTF

  40. IETF & IRTF • IETF • Internet Engineering Task Force；網際網路工程業務策進會 • 負責短中期課題的解決 • 協定透過RFC (Request for Comment；評議請求) 提到IETF 進行發表制定 • IRTF • Internet Research Task Force；網際網路工程研究策進會 • 負責長期、理論或偏未來發展的研究

  41. 關於RFC • 一系列與Internet相關的文件 • 網路協定、演算法與機制的建置概念、重要會議的記錄與意見 • 網路工作者 : RFC絕對是必須參考的文件 • http://www.ietf.org/rfc/rfcXXXX.txt下載 • XXXX代表RFC文件的編號 • xx99:前面99份RFC文件的摘要 • RFC5000 列出正式RFC協定標準的表列 • or http://www.rfc-editor.org/rfcsearch.html • 如何發表RFC文件 : RFC2223 (Instructions to RFC Authors；RFC作者指引)

  42. 常見的RFC協定

  43. RFC 文件

  44. RFC 類型

  45. 書附光碟 • 為方便讀者參讀相關RFC文件，書附光碟收錄目前RFC四千餘篇技術文件 • RFC_Index.txt檔案表列所有RFC文件 • 會是讀者參考搜尋的良好工具，也真心期望讀者可以善用並達到自我學習提升的目標

  46. 問題與討論 關鍵字 填充題 選擇題 問答題
